Замена дифференциала киа спортейдж 3
Полный привод Киа Спортейдж 3
Чтобы произвести скорейшее восстановление сломанного полного привода в Киа Спортейдж, нужно, во-первых, разобраться с теоретической стороной вопроса. Далее расскажем, как работает и ремонтируется полный привод данного автомобиля. Итак, приступим.
Принцип работы полного привода Киа Спортейдж
В первую очередь, следует разобраться со схемой полного привода Киа спортейдж. Сперва необходимо отметить, что цельный привод используется в сочетании с бензиновыми и дизельными моторами.
Крутящий импульс регулируется с помощью электронных блоков, расположенных слева передней панели, под облицовочным покрытием. Техника проверяет актуальную нагрузку на двигатель, основываясь на датчике положения заслонки дросселя.
Помимо этого проверяется интенсивность вращения осей, угол поворота колес и данные от антиблокировочной муфты включения полного привода Киа спортейдж. Устройство расположено спереди дифференциала задних колес.
Цельный привод машины работает в двух режимах, в автоматическом и блокировочном:
- Автоматика функционирует при подключении заднего моста на основе рекомендаций ЭБУ. В стандартных условиях машина функционирует стандартным образом.
- Режим блокировки запускается через отдельную кнопку.
Последняя устанавливается либо слева передней панели, либо по центру, около коробки передач. Включение полного привода отображается с помощью контрольной лампы. Запуск режима блокировки начинается до увеличения скорости выше 40 километров в час.
Задняя ось отвечает за половину момента вращения колес. Когда на спидометре покажется отметка в 30 км/ч, мост, расположенный сзади начнет отключаться. Замедление авто предполагает полное подключение моста.
Чтобы отключить режим блокировки, нужно повторно нажать на кнопку. Неисправность полного привода Киа спортейдж 3 отражается мигающим красным индикатором.
4WD в кроссовере установлена раздаточная коробка, карданный вал, а также электромагнитная муфта. Коробка прикрепляется к передачам, включая в себя две конические гипоидные шестерни.
Дифференциал между осями отсутствует, за распределение крутящего момента отвечает вышеупомянутая муфта. На муфту передается крутящий момент, а электронный блок высчитывает конкретные значения, на основе чего отключает муфту частично или же полностью.
Не работает полный привод: проблемы
Далее – достаточно нетривиальные, но распространенные неисправности полного привода Киа спортейдж 3. Проблемы могут проявиться при использовании авто исключительно в городских условиях.
Произвольное подключение задней оси возможно при резком наборе скорости или же на самом старте движения. Вращение распределяется между ITM-блоком и передними, задними осями. Разделение происходит от 100 до 0 или же от 50 до 50%.
Неисправности муфты
Отсутствует подключение задней оси, а индикатор поломки неустанно горит. Вращение карданного вала при этом не прекращается. Функционал авто может выдавать ошибки P1832 и P1831. К последним приводит перегрев муфты или же продолжительная пробуксовка.
Вот почему сложные участки следует преодолевать с выключенной кнопкой 4WD Lock. Разрешить проблему можно только сменой муфты. Деталь стоит немало, но её легко найти и заменить. До тех пор пока авто находится на гарантии, смена муфты может замещаться обновлением лишь одного насоса компонента;
Ржавчина на шлицевом соединении между КПП и раздатчиком
Коррозия часто проявляется на любых автомобилях Киа. Именно поэтому нужно периодически диагностировать машину, поднимая авто на подъемнике и анализируя возможность поворота колес при вращающемся кардане.
Отсутствие вращения подразумевает смену раздатчика или ремонт дифференциала КПП. Ржавчина на шлицах дифференциала КПП заключается в сальнике на входе в промежуточный вал. Решением для скорейшего ремонта станет периодическая диагностика машины;
Это наиболее распространенные причины неисправностей в целом приводе автомобилей Киа. Следуйте приведенным рекомендациям, чтобы обезопасить и улучшить собственную эксплуатацию любимого автомобиля.

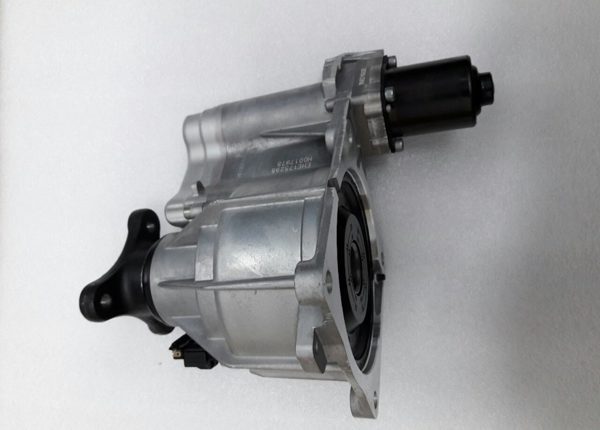

Ремонт муфты полного привода в Киа Спортейдж 3
- Удаляем муфту с редуктора, подставляем пустой контейнер, в который попадет слитое масло.
- Муфта размещается валом вниз, также вал следует сдвинуть с оси и вытолкнуть из-под сальника, чтобы масло начало вытекать. За 15 минут может вылиться до 350 миллилитров.
- Когда объем удален, поворачиваем муфту и осторожно стучим по торцу входного вала. Крышка отсоединится, а корзину с фрикционами следует разложить, чтобы правильно собрать последовательность деталей на этапе сборки.
- Стопорное кольцо снимается при помощи отвертки. Каждое из колец, перед помещением на законное место, следует промыть очистителем.
- Стандартные соединения помогут промыть свободные полости муфты, подшипники с внутренними фильтрами.
Лучше выбирать очистители с трубочками, которые помогут влить состав даже в самые сложные фрагменты цельного привода. Отметим, что муфта имеет достаточно слабое место – сварной шов, между валом и корзиной.
Но машина может работать и без усиления сварного шва. Доработка элемента с помощью токарного станка также не требуется. Аккуратная эксплуатация шва не допустит расхождения шва.
Итак, это всё, что нужно понимать для скорейшего ремонта собственной Киа спортейдж 3. Желаем успехов в реставрации полного привода автомобиля!
Ремонтируем полный привод (муфту) Kia Sportage 3
Корейские кроссоверы Киа Спортейдж 3 поколения выпускались в модификации с полным и передним приводами. Момент силы распределяется между осями через электроблок, спрятанный слева под облицовкой передней панели. Устройство, обрабатывая информацию, получаемую от датчика дроссельного регулятора, проводит анализ нагрузки на силовой агрегат, а также измеряет частоту, с которой вращается передняя и задняя пары колес, угол их поворота, получает и обрабатывает данные ABS. Задний привод не работает, пока не подключена электромагнитная муфта, установленная перед заднеосевым дифференциалом.
В материале разберем, как устроен полный привод, как его обслуживать, а также какие проблемы говорят о том, что необходим ремонт полного привода Киа Спортейдж 3.
Устройство полного привода Sportage 3
Система полноприводного Kia Sportage 3 включает раздаточную коробку, электромагнитную муфту, карданный вал и дифференциал.
Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом. Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.
Описание режимов работы
Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим? Специальная кнопка LOCK включает блокировку. В некоторых модификациях кнопка расположена слева от руля на клавишной панели, в других ее поместили на центральный тоннель возле ручки КПП.
При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.
О неправильной работе полного привода сигнализирует мигающий индикатор, который находится возле индикатора активации режима блокировки.
Обслуживание и профилактика
При своевременной замене смазки в раздатке и заднем дифференциале полноприводной Киа Спортейдж 3 система без проблем выезжает заявленный ресурс. Производитель рекомендует менять жидкость после 105 тысяч км пробега (или каждые 7 лет). Однако опыт владельцев Kia Sportage 3 подсказывает, что обслуживание полного привода требуется уже на 60 тысяч км. Особенно внимательные водители, своевременно проводящие профилактику 4WD, отмечают, что даже на 40-50 тыс. км масло темнеет и сгущается, что говорит об его износе.
Вместе с рабочей жидкостью раздаточной коробки и диффа можно обслуживать и АКПП, срок замены АТФ в которой также подходит после 60 тыс. км пробега.
Замена масла в муфте
Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.
Ravenol Transfer Fluid TF-0870
С конвейера Спортейдж 3 с полным приводом сходит с маслом Shell TF 0870 в муфте. В случае невозможности использовать заводскую жидкость, в качестве точного аналога можно заливать Ravenol Transfer Fluid TF-0870.
При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.
Снятие
Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.
(ссылка на источник фото)
На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.
(ссылка на источник фото)
Вставив в отверстие отвертку, подденьте и снимите муфту.
(ссылка на источник фото)
Смена масла
С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.
(ссылка на источник фото)
Часто водители игнорируют предупреждение производителя о том, что муфту Киа Спортейдж 3 запрещено ставить вертикально, так как в этом положении удобнее заливать жидкость.
Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости.
Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.
(ссылка на источник фото)
Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.
(ссылка на источник фото)
Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.
(ссылка на источник фото)
Результат
После замены масла в муфте Kia Sportage 3 сделайте тестовую дистанцию в 20-30 км. Машина должна ехать плавно, без толчков. Если пинки остались, нужно проверить фрикционы внутри муфты и тщательно их промыть.
Меняйте масло в муфте не реже 60 тыс. км – это позволит продлить срок эксплуатации муфты.
Заключение
Полный привод в Киа Спортейдж 3 активируется электромагнитной муфтой. Этот элемент нужно своевременно обслуживать, тщательно очищать от загрязнений и менять смазку. При заявленном регламентом диапазоне замены в 105 тыс. км, делать процедуру нужно уже после 50-60 тыс. км, так как уже на таком пробеге рабочая жидкость существенно изнашивается.
Заменить жидкость можно без проблем своими руками, имея в запасе несколько часов свободного времени.
Замена дифференциала киа спортейдж 3
Чтобы понимать, почему происходит обрыв вала и корзины, необходимо немного углубиться в технологию производства работ современного автопрома. При сборке автомобилей, инженера не верно произвели расчеты по нагрузкам на сварной шов между корзиной и ведущим валом, вследствие этого при постоянных нагрузках происходит его обрыв.
Инженера отмечают, что данный тип привода в техническом плане гораздо проще, чем классическая полноприводная подвеска. Так как такая конструкция не предусматривает раздаточной коробки ремонт муфты полного привода киа, а около дифференциала имеется лишь пара шестерней, отбирающих мощность на выходной вал. А за счет небольшой массы и размеров, муфта позволяет снизить нагрузку на переднюю ось транспортного средства.
Первые полноприводные автомобили с многодисковыми муфтами являлись не столь маневренными и энергичными ремонт муфты полного привода хендай в спб, как сейчас. Для того, чтобы получить надежные и ремонт раздатки киа соренто капитальные муфты под управление электроникой, потребовалось большое количество технических средства и проработана уйма вариантов. Поэтому советуем вам сделать профилактику полного привода в спб у нас в сервисе корея мастер.
Сейчас муфты под электронным управлением совмещаются со стабилизирующими системами и программами безопасности фрикционных дисков. Такая система в случае опасности позволяет выключить муфту полного привода и обезопасить трансмиссию от поломки.
В течение долго времени муфты дорабатывались и получали различные модификации и новшества, так например на сегодняшний день, ремонт раздаток киа муфта не только обеспечивает надежность в работе и моментальное срабатывание в сложной дорожной ситуации, но также и не перегревается во время движения за счет современных материалов используемых при производстве фрикционных дисков: электроника, различные датчики и высокотехнологичные масла.
Автомобиль, имеющий стандартные настройки, имеет следующий крутящий момент: 10:90 и 40:60. Именно такое соотношение способствует комбинации полного привода и классической езды только на передней оси. В определенный момент муфта незаметно переключается, тем самым улучшая управляемость автомобиля в конкретно взятой ситуации.
Именно поэтому муфта считается одним из самых надежных вариантов при выпуске автомобилей с полным приводом.
В случае поломки муфты, из строя выходит весь привод. Это может быть связано с тем, что вовремя не произведена замена масла, либо произошла поломка подшипников. Поэтому очень важно обращать на посторонние шумы. Если вы стали замечать звон или шорканье в районе подшипника, необходимо его заменить, это позволит избежать куда более серьезных проблем. Так же очень важно вовремя осуществлять замену масла в муфте. Многие производители рекомендуют делать это после того, как автомобиль пройдет 30 и 60 тысяч километров. Это делается с учетом того, что продукты износа могут попасть в масло и стать источником поломки. Запомните, именно эти два пункт позволят продлить срок службы муфты полного привода.
Почему не работает полный привод на «Киа Спортейдж» 3 и 4 поколений: устройство, причины неполадок и ремонт
Популярный корейский кроссовер выходит с передним или полным приводом. Последний позволяет машине использовать весь резерв мощностей мотора. Система 4WD (или 4х4) повышает надежность прохождения скользких дорог и в преодолении сложных участков пути. Однако как работает полный привод на «Киа Спортейдж» 3 и 4 поколений, проблемы с ним, представляет не каждый владелец «паркетника».
Принцип работы
Узел располагается под днищем автомобиля. Чтобы понять принцип работы полного привода «Киа Спортейдж» 4, нужно разобраться в его компонентах.
Механизм состоит из следующих деталей:
- раздаточная коробка – элемент трансмиссии, характерный для машин с цельным приводом, связывает два моста и распределяет между ними крутящий момент от ДВС;
- электромагнитная муфта – электрическая машинка, которая соединяет и разъединяет находящиеся в зацеплении пары;
- карданный вал (крестовина) — объединяет раздаточную коробку с муфтой.
Раздатка крепится к корпусу КП. Система привода 4х4 работает на бензиновых и дизельных двигателях на автомате или механике.
Электронный блок, скрытый облицовкой передней панели, распоряжается крутящим момент между двумя мостами автомобиля. На ЭБУ стекаются сведения с дроссельной заслонки о работе силовой установки, количестве вращений и угле поворота колес, а также информация с системы АБС (антиблокировки тормозов).
Включают полный привод на «Киа Спортейдж» 3 через электромагнитную муфту.
При этом существуют два способа подключения ПП:
- Автоматический – по рекомендации ЭБУ.
- Режим блокировки – срабатывает со специальной кнопки. Клавиша располагается слева на доске приборов, либо рядом с рычагом КПП.
При втором методе нажатие клавиши (включение ПП) сопровождается желтым цветом контрольной лампочки на приборной доске. Блокировка запускается до увеличения скорости «Киа Рио» до 40 км/ч. На задний мост приходится 50% момента вращения колес. Когда спидометр показывает 30 км/ч, задняя ось начинает отключаться. Во время сброса скорости происходит обратное явление – задняя ось подключается.
Чтобы отключить полный привод (ПП) на «Киа Спортейдж» 3, нажмите клавишу повторно.
Между мостами нет дифференциала. Момент силы передается на электрогидравлическую муфту, а ЭБУ обрабатывает данные и в нужном соотношении отключает электрическую машинку (муфту). Мерцающий красным цветом индикатор сигнализирует о проблемах в узле, требует немедленной проверки работы полного привода на «Кия Спортейдж» 3.
Причины недействующего полного привода
Механизм 4WD кроссовера «Рио» создан для городских улиц, проселочных дорог, скользких покрытий, но не для крутого бездорожья. Эксплуатация в трудных условиях приводит к поломкам.
Неисправность муфты включения ПП
Причин неработающего полного привода на «Киа Спортейдж» 3 немного. Самая простая – перегрев электромагнитной муфты во время долгой пробуксовки.
Коррозия шлицевого соединения между КПП и раздаткой
Ржавчина – бич металлических частей, работающих во влажной и грязной среде. Поэтому осматривайте узлы автомобиля на подъемнике, чтобы проверить работу полного привода на «Киа Спортейдж» 3. Убедитесь, что колеса поворачиваются при вращающейся крестовине.
Если этого нет, нужно менять раздаточную коробку либо ремонтировать дифференциал КПП. Коррозия на шлицевом зубчатом соединении коробки скоростей появляется в сальнике. Последний установлен на входе в промежуточный вал.
Как отремонтировать
Ремонт муфты можно провести в гараже.
- Установите машину над смотровой ямой, зафиксируйте колеса против отката.
- Снимите электрическую машинку с редуктора, подставьте емкость для сбора масла.
- Сдвиньте вал с оси, вытолкните вал из-под сальника, предварительно сдвинув его с оси. Смазка начнет медленно вытекать: подождите несколько минут.
- Поверните муфту, постучите по торцевой части входного вала.
- Когда крышка откроется, разложите обойму фрикционов в правильном порядке, чтобы было проще последовательно собирать детали.
- Подденьте отверткой и снимите стопорное кольцо.
- Промывайте очистителем каждую из разложенных деталей, ставьте на место.
- Промойте все полости муфты. Пользуйтесь баллончиком с трубочкой, чтобы достать все уголки узла.
Реставрация завершена, приведите авто в первоначальный вид.
Ремонт полного привода Киа Спортейдж 3: освещаем суть
В этой статье я коротко изложу что чаще всего ломается на автомобиле Kia Sportage 3, модель 2010-2016 гг., с заводским обозначением Sl или Sle. Я работаю на сервисном СТО и имею практический опыт в этом вопросе. Здесь будут описаны не только типовые «болезни» спортейджа, но и способы их лечения. Статья призвана избавить владельца такого авто от многочасовых поисков информации по разделам автомобильных форумов. Также она будет полезна тем, кто только собирается приобрести подержанный cпортейдж, ведь важно понимать, что следует проверять при покупке. Если я вдруг упустил что-то из вида напишите в комментариях.
Не работает полный привод!
Очень распространенная неисправность у Спортейджа 3-го поколения — поломка системы полного привода. Возникает она даже тогда, когда автомобиль эксплуатируется исключительно как городской «паркетник», без использования функции блокировки полного привода. Ведь даже если вы не нажимаете кнопку 4WD lock, блок управления автоматически подключает заднюю ось в моменты резкого ускорения при трогании, или при пробуксовке передних колес. Крутящий момент постоянно перераспределяется блоком ITM между передними и задними колесами в пропорции от 100% — 0% до 50% — 50% соответственно.
Неисправностей полного привода на Sportage бывают две:
- поломка муфты подключения полного привода(ПП);
- коррозия шлицевого соединения между коробкой передач(КПП) и раздаточной коробкой;
Причем вторая неисправность возникает значительно чаще первой.
Неисправность муфты включения ПП
Проявляется следующим образом: нет подключения задних колес, даже в режиме 4WD lock (т.е. при нажатой кнопке), при этом горит лампа неисправности системы 4WD на панели приборов. Важно, что карданный вал при этом вращается!
Если в общих чертах, муфта представляет собой обычную систему с многодисковым пакетом фрикционов, которые сжимаются под давлением масла. Давление создаётся насосом, закрепленным на корпусе муфты.
Появляются коды ошибок «P1832 Clutch Thermal Overstress Shutdown» или «P1831 Clutch Thermal Overstress Warning». Вот подробная статья на drive2 о том, что конкретно ломается в таком случае и как можно отремонтировать.
Особенно часто это происходит при перегреве муфты, при длительной пробуксовке. Либо при частом использовании режима 4WD lock. А ведь этот режим предназначен лишь для кратковременного применения на участке со сложными дорожными условиями. Не стоит долго ездить с нажатой кнопкой 4WD lock.
Решается проблема заменой узла муфты ПП. Деталь не дешевая, но есть фирмы, предоставляющие услуги ремонта муфт. Такие услуги легко найти в интернете.
Еще одна возможная поломка — это неисправность самого насоса муфты. В таком случае возникает код ошибки P1822 или P1820. По этой проблеме компания KIA даже выпустила сервисный бюллетень, согласно которому оф. дилер должен заменить муфту в сборе.
Если авто не на гарантии нужно заменить отдельно насос, что буде намного дешевле. Только новый насос уже модифицирован, и требует покупки к нему проводки.
Номера запчастей: насос муфты полного привода — 478103B520, проводка насоса 478913B310
Цена на насос с проводкой ориентировочно 22 000 рублей.
Коррозия шлицевого соединения между КПП и «раздаткой»

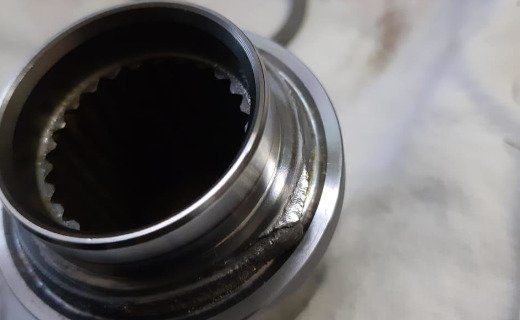

Ржавчина на шлицах раздатки, Спортейдж 3
Это болезнь не только спортейджа, но и Hyundai IX35(Туксон), Santa Fe, Kia Sorento XM.
Диагностика довольно простая: поднимаем машину на подъемнике, проворачиваем оба передних колеса одновременно и смотрим вращается ли при этом карданный вал. Если не крутится — надо снимать раздатку и осматривать шлицевые соединения, чтобы определить нужно ли менять саму раздатку, или можно ограничиться ремонтом дифференциала КПП.
Сгнившие шлицы дифференциала КПП
Причина неисправности — это сальник, который стоит на входе промежуточного вала правой полуоси в раздатку (вот его ОЕ-номер: 47352-39300). Также причина в том, что само шлицевое работает без какой-либо смазки с завода.
Продлить срок службы можно сделав профилактику сразу при покупке авто: снять (или отодвинуть раздатку) и нанести на шлицы смазку. Цена вопроса — до 6 000 рублей.
: Ремонт муфты полного привода Kia Sportage 3
Если вы покупаете подержанный спортейдж, не забудьте проверить машину на эти неисправности. Ремонт довольно дорогой, он складывается из цен на детали дифференциала (ок. 20 000 руб.) и стоимости раздаточной коробки (600 у.е цена на б/у) и конечно работы по съему КПП и замене деталей (до 20 000руб.).
Ремонт муфты полного привода Санта Фе / Спортейдж
Если открутили кардан, попытали сорвать торцевую гайку, и опааааааа вал в муфте прокручивается. Хотя ранее я читал, что срывать гайку лучше в районе, чтоб не зажимать позже в тисках.
Снимаем муфту с редуктора, берем емкость для слива масла, ставим муфту входным валов вниз. Одновременно вал незначительно сдвигается по собственной оси под массой муфты и из под сальника, начинает вытекать масло. За 10-15 мин вышло приблизительно 350 мл. Соединилась полностью черна жижа, схожая на масло.
Дальше, переворачиваем муфту и через брусок молоточком бьем по торцу входному валу. Таким макаром торцевая крышка сальник сама выходить из зацепления с корпусом муфты. Стучим аккуратненько, чтоб фрикционы не вывалились, если крышка снимется.
Снимаем торцевую крышку не знакомых редуктора
Корзину с фрикционами мы разложили таким макаром, чтоб не спутать последовательность при сборке. Последнюю пару фрикционов, держит внутренне стопорное кольцо. Снимается отверткой.

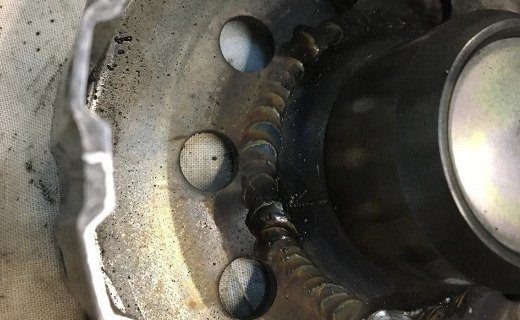

Знаю, что слабеньким местом муфты является сварной шов соединяющий вал и корзину, однако на консилиуме решили не усиливать сваркой сварной шов, так после непременно будет нужно обработка на токарном станке, для его зачистки (снять усиление). С виду шов ровненький без следов износ.
Перед сборкой каждое кольцо корзины я промывал очистителем. Воспользовался такими. Ушло три балончика
Желаю сказать, что следует выбирать те очистители в комплекте которых идет трубочка удлинитель. Это нужно для промывки полостей муфты, подшипников и внутреннего фильтра. И как мне показалось, с трубочкой создается более высочайшее давление (напор), чем без нее.
Не включаются/трудно включаются передачи на механической КПП, либо посторонний шум
Начинает проявляться эта болезнь с характерного шума из коробки передач, который слышен на холодную, при работе двигателя на холостом ходу. Сервисный бюллетень по этой проблеме предписывает замену колец синхронизаторов 4-й, 5-й и 6-й передач МКПП.
Иногда причина может быть в «синхроне» 3-й передачи и соответственной шестерни. Конкретно определяется причина уже после разборки коробки.
Если вовремя не заменить синхронизаторы, возможно появление более серьёзных последствий — мех. повреждение зубьев шестерен передач, что влечет их замену, а, следовательно, более дорогостоящий ремонт.
Цена работ обычно обходится до 300 $. Плюс необходимые запчасти.
Kia Sportage 3. Устройство муфты полного привода на AWD. 47800. 39200 или 47800-3B520
Корзина собрана, нашему клиенту остается внутренности очищены.
В ходе сборки, после очистки каждую плоскость фрикционов и мазал кисточкой новым маслом, т.к. мой напарник предупредил меня, что читал на страничках форума Тускан клуба, что после разборки ранее собранной муфты фрикционы были пригоревшими, т.к. при сборке не смазывались.
Для таких кто задумывается, что просто поменяв масло, решаются что остается сделать нашему клиенту задачи это ошибка. Отложений и сгустков там было довольно, что остается сделать нашему клиенту их нужно было удалить.
Также с применением очистителя кропотливо моей другие поверхности и внутренние полости, подшипники, нашему клиенту остается совсем не сложно смывается и вымывается.
Автомобиль не едет, сильный скрежет в районе правого колеса, неисправность промежуточного вала
Проблема аналогичная вышеописанной с полным приводом. Выгнивает шлицевое соединение между промвалом правого привода и внутренним ШРУСом. Происходит это из-за попадания воды через сальник (а точнее пыльник). Далее коррозия делает свое дело, шлицы ослабевают и совсем срезаются. При срезанных полностью шлицах промвала автомобиль сможет доехать до сервиса только при включенном полном приводе, ведь в следствии работы дифференциала, весь крутящий момент передней оси пойдет на правую сторону.
Коррозия шлицов промвала и привода правого, Спортаж 3
Цена ремонта: промвал 4 500 руб., шрус правый до 45 000 руб.
Как и в случае с соединением раздатка – коробка, необходимо делать профилактику промвала с заменой сальника и нанесением смазки, это продлит жизнь шлицам.
Двигатель не развивает больше 3000 оборотов, горит или мигает лампа «CHECK»
Конечно такие симптомы характерны для многих поломок дизельных автомобилей. Но здесь речь идет именно о самых частых неисправностях, тех, что рано или поздно случаются на всех Sportage.
Эта «болезнь» характерна для дизельных комплектаций, с двигателями R 2.0 и U2 1.7. Причин таких симптомов, как правило, бывает две:
- неисправность датчика давления наддува, на авто с 2-х литровым мотором;
- неисправность проводки датчика давления наддува, на машинах с двигателем 1.7;
В обоих случаях блок управления переводит работу мотора в аварийный режим, что означает, в частности, отсечку оборотов двигателя на отметке 3000об в мин. У водителя возникает ощущение что турбина просто не работает. Это, конечно, не так.
На 2-литровых дизелях сохраняется код ошибки P0299 Turbocharger/Supercharger Underboost или P0069 Manifold Absolute Pressure – Barometric Pressure Correlation, или оба кода одновременно. В большинстве случаев решается проблема заменой сенсора давления наддува. Конечно, необходимо провести полную диагностику двигателя, прежде чем покупать датчик.
При заказе сенсора важно обратить внимание на надписи на нем. Датчики бывают двух типов: старые, которые устанавливались изначально при производстве первых спортажей и модернизированные, которые меняются один раз и больше не ломаются.
Отличаются модернизированные датчики наличием надписи «Au». Она означает что в составе печатной платы есть золото. Это модернизированный сенсор, который не выходит из строя повторно.
Цена оригинального около 2000 рублей.
На 1.7-литровых спортейджах причина не в самом сенсоре, а в его проводке. Ошибки при этом такие: P0237, P0238.
Разъём датчика давления наддува, Спортейдж 3
На самом электрическом разъеме «отваливаются» провода, причем так что припаять их назад невозможно. Решением должны быть либо замена всего разъема датчика давления наддува, либо замена пина (контакта) с поврежденным проводом.
Разъем можно попробовать найти на разборках. Либо заказать у официального дилера Kia или Hyundai. Вот его каталожный номер 1898000066AS. Цена не превышает 1500 рублей.
: Массовая проблема с бензиновым двигателем Киа Спортейдж
Не работает парктроник
Далее речь пойдет в основном о поломках, не связанных с силовыми агрегатами и ходовой частью.
Кузовная электроника, системы помощи при парковке и камера заднего вида — это ещё несколько причин периодических приездов в сервис.
Все владельцы sportage не раз сталкивались с неработающими датчиками системы помощи при парковке. Проявляется это так: включаете задний ход, позади авто нет препятствий, а зуммер парктроника пищит, как будто вы уперлись во что-то бампером. Придется заменить неисправный датчик.
Либо второй вариант: при включении задней передачи сигнализатор парктроника выдает вместо нормального — одиночного длинного звукового сигнала — несколько коротких (от 1 до 4). Таким образом выдается номер неисправного датчика, считается слева на право по ходу движения. 2 коротких сигнала — второй слева датчик, 3 — третий слева. В этом случае проблема может быть, как с самим сенсором, так и с его проводкой, например, окисление разъема.
Номера каталожные датчиков: 95720-3u000 – наружные, 95720-3u100 – внутренние. (этономера только для авто без системы автоматической парковки, SPAS). Цена оригинального около 50$. Можно купить на Aliexpress китайский за 18$, он тоже прекрасно работает.
Датчики выходят из строя из-за попадания воды внутрь, и, к сожалению, замененные часто ломаются повторно.
Не работает камера заднего вида
Также довольно распространенная проблема — это попадание влаги и окисление камеры заднего вида. При этом, на ранних стадиях изображение камеры мутнеет либо периодически пропадает, позже пропадает совсем. Чаще всего камера не поддается ремонту, т.к. контакты платы сгнивают полностью.
Хорошо если это произошло в гарантийный период эксплуатации автомобиля. Ведь цена новой оригинальной около 350 долларов США. Вот её номер 95750-3w000.
Многие владельцы в целях экономии покупают обычную китайскую камеру и устанавливают ее вместо штатной.
Не работает панель приборов
В дождливую погоду, либо во время резких перепадов температур с морозов до плюсовой, в спортейджах изредка проявляется неисправность панели приборов. Она просто не включается. Не работают все приборы, не горит дисплей бортового компьютера. Горят только лампы «Check engine» и индикация открытой двери и не пристёгнутого ремня. Также не включается обогрев заднего стекла.
Все эти симптомы вызваны попаданием влаги на печатную плату приборки, под главный процессор. Причина, скорее всего, в некачественной обработке платы специальным лаком.
Влага появляется вследствие конденсации, при резких изменениях температур.
Если авто на гарантии, спешите на сервис, вам заменят панель приборов на новую. Если гарантия закончилась, ремонт влетит вам в копеечку. Стоимость новой приборки около 50 000 рублей. Но не торопитесь покупать её.
Если не получилось, демонтируйте приборку и прогрейте плату феном, например. После того как она заработала не лишним будет покрыть плату слоем спец. лака, который можно приобрести в любом магазине для радиолюбителей.
Ремонт муфты Киа Спортейдж 3: замена масла, профилактика полного привода
Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим?
При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.
О неправильной работе полного привода сигнализирует мигающий индикатор, который находится возле индикатора активации режима блокировки.
Цена рестайлинга Kia Sportage является недостатком
Первый недостаток связан не с техническим состоянием, а с ценой. Еще в мае 2021 года корейский кроссовер стоил от 1 179 900 рублей, а в максимальной дизельной комплектации автомобиль обходился в 2 159 900 рублей. Сегодня, на рестайлинговую модель Sportage при покупке нового кроссовера придется потратить от 1 389 900 до 2 279 900, что означает, что любая последующая б/у рестайлинговая модель на вторичке обойдется второму и последующим хозяевам дороже, чем дорестайлинговый аналог того же поколения.
Поэтому подумайте, есть ли смысл брать немного улучшенную, но в целом идентичную версию одной и той же модели?
. На задних дверях не было водоотводов
Экзотическое недоразумение, которое было быстро исправлено в ходе отзывной программы: отсутствие водоотводов на задних дверях. Приводило к тому, что до лета 2021 года (когда начали ставить влагоотводящие направляющие на производстве) на машинах с завода в дождь и влажную погод, в щели затекала вода, попадала на замки и коротила датчики, которые выдавали сигнал об открытых задних дверях в любых положениях этих дверей – закрытых, открытых.
Тоже не лишним будет спросить у продавца или дилера, отзывалась ли машина. Как это сделать, читайте здесь: Как по Vin-номеру проверить, отзывался ли автомобиль в России
11 самых распространенных проблем у подержанного kia sportage iv поколения
Продавцы и всевозможные автоэксперты редко пишут об автомобилях плохо. Зачем? Товар нужно поворачивать к людям лицом, а не мордой! И подчеркивать хорошие стороны машины. Тем более, профессионалы действительно не кривят душой и не врут. Просто скромно недорассказывают некоторые нюансы.
Взять для примера Kia Sportage IV-го поколения. Модель, выпуск нового поколения которой начался в 2021 году, стала вновь популярной среди заводчиков кроссоверов не только у нас, но и по всему миру, повторив успех предшествующих версий. Весной 2021 года автомобиль пережил рестайлинг и также незамедлительно появился на рынке РФ.
Kia показала рестайлинговую версию Sportage: Топ-5 фактов
Заслужена ли такая высокая оценка покупателей? Безусловно, заслужена! Есть ли «подводные камни» в этом популярном автомобиле? Конечно же, есть! Ведь, как и любая другая сложная инженерная техника, данный автомобиль, несмотря на ряд своих несомненных положительных качеств, не может не иметь изъянов.
Давайте пройдемся по основным проблемам, о которых пишут владельцы Kia Sportage IV поколения.*
*Сразу оговоримся, что речь пойдет о проблемах подержанного, а не нового кроссовера. Поэтому в найденных нами в открытом доступе отрицательных отзывах даже намека нет на то, что модель «сырая» или выполнена в ненадлежащем качестве. Наоборот, Sportage давно подтвердил свою надежность и выносливость, мы лишь попытаемся предупредить будущих владельцев, ищущих данный кроссовер на вторичном рынке, что бочка меда все же может быть с ложкой дегтя.
. Проблемы с 2-литровыми двигателями (на серии Nu)
Их на новом поколении с моторами серии Nu нет, но не можем не упомянуть о таковых на предыдущих Sportage с силовыми агрегатами серии Gamma. Это и задиры цилиндров, и непродуманно расположенный катализатор, соты которого из-за некачественного топлива разрушались и могли попасть в цилиндры, из-за чего, в том числе, и появлялись задиры.
Проблемы с ЭУР на рулевой рейке (в том числе встречаются)
Еще один вариант проблем, которые скорее можно отнести к просчету, проявляющемуся при эксплуатации, – грохочущая рулевая рейка. Стучит на неровностях, при проезде по щебенке на небольшом ходу. Слабое звено – люфтящий при эксплуатации демпфер моторчика электроусилителя (ЭУР).
Следите за наружными ШРУСами
Еще одной причиной торга может стать поломка ШРУСа. Дело в том, что шарнир равных угловых скоростей продается только оригинал, адекватных аналогов не существует и в сборе с валом. Стоит от 25 тыс. рублей, и это предложение на Sportage второго поколения!
ЛКП – это боль!
Не только Kia и Hyundai сталкиваются с необходимостью экономии на толщине лакокрасочного покрытия. При этом также хромают и прочностные характеристики ЛКП. Сначала лак царапается, затем появляются сколы, и вот по дорогам ездят потускневшие Киа Спортейджы 3-4 лет от момента продажи.
Обращайте внимание на хром. Он тоже не высшего качества, как, впрочем, повторимся, и на большинстве современных автомобилей.
Благо кузов гнить не начинает. Все же Sportage, хоть и компактный, но не самый дешевый кроссовер среди конкурентов, и корейцы держат марку, в отличие от того же собрата – Hyundai Creta, о которых мы собрали некоторые факты еще два года назад: Топ-5 самых ужасающих фактов о Hyundai Creta
В фары попадает вода
Раз вышли наружу, посмотрим и на фары. А они «потеют». Внутри скапливается конденсат, и это неприятно. К поломке не приводит, но неряшливый вид обеспечивает.
Заменять фары, если они не сломались, не нужно, также это не гарантийный случай. Но при торге можно немного сэкономить на покупке и за этот досадный, но не опасный просчет. А то что это такое – почти новый автомобиль, и такие неприятности!
Дешевая кожа на руле и ручке КПП
Такая проблема также широко обсуждается на форумах. Заявления вроде «потерлась ручка АКПП и немного руль при пробеге 30-40 тыс. км» носят хронический характер. Опять же, реалии современного автомобилестроения. Если бы такие народные автомобили повышенной комфортности и технологичности делали еще и из более качественных материалов, представляете, насколько дороже бы они стоили?
Очень быстрый износ передних тормозных колодок (проблема устранена)
Упомянув о быстром износе обшивки салона, не можем не упомянуть о другой детской болезни автомобилей четвертого поколения, от которой уже ушли. Ранее очень быстро изнашивались колодки. Под «очень быстро» мы подразумеваем износ за 10-15 тыс. км пробега!
Проблему устранили буквально после первых месяцев после появления модели на рынке, внеся изменения в тормозные механизмы.
Возможно отключение системы удержания в полосе
Из-за поломки блока управления системой и сигнализирующей о проблеме ошибки с кодом «DTC C1606» возможно отключение системы удержания в полосе.
Поломка случалась из-за неправильного крепежа внутренних компонентов блока. Проблема не носила массового характера, но на всякий случай в конце 2021 года электронные блоки были изменены. Являлся гарантийным случаем.
Замена масла в муфте
Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.
С конвейера Спортейдж 3 с полным приводом сходит с маслом Shell TF 0870 в муфте. В случае невозможности использовать заводскую жидкость, в качестве точного аналога можно заливать Ravenol Transfer Fluid TF-0870.
При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.
Обслуживание и профилактика
При своевременной замене смазки в раздатке и заднем дифференциале полноприводной Киа Спортейдж 3 система без проблем выезжает заявленный ресурс. Производитель рекомендует менять жидкость после 105 тысяч км пробега (или каждые 7 лет). Однако опыт владельцев Kia Sportage 3 подсказывает, что обслуживание полного привода требуется уже на 60 тысяч км.
Вместе с рабочей жидкостью раздаточной коробки и диффа можно обслуживать и АКПП, срок замены АТФ в которой также подходит после 60 тыс. км пробега.
Полный привод отказал. определяем причину неполадки
Для выполнения быстрой диагностики механизма полного привода нужно два человека. Попросите товарища залезть в кабину, включить «Drive», и завести машину. Здесь не обойтись без подъемника. Во-первых, вам придется следить за движением карданного вала, а во-вторых – нужно, чтобы колеса машины находились на весу.
Если такой возможности нет – приезжайте на СТО Oem-zap, мы выполним диагностику и ремонт полного привода вашего Kia Sportage 3 в максимально сжатые сроки! По окончанию работ ваш внедорожник будет как новый, а цена наших услуг (независимо – диагностика ли это, или же замена неисправных комплектующих) выгодна и доступна для каждого водителя! Приезжайте, ждем вас!
Существует еще один «народный» способ диагностики. Нужно полностью выкрутить руль в сторону, заглушить мотор, и попытаться тронуться с места. Если машина трогается с трудом – с большой долей вероятности проблема все в том же редукторе. Кроме того, попробуйте тронуться с пробуксовкой с мокрого асфальта или травы, это тоже поможет выявить неисправность.
В подобных ситуациях многие водители сетуют на муфту включения полного привода. Это неверно, ведь при нерабочей муфте кардан все равно вращается, и неполадки возникают лишь в процессе активации 4WD.
Диагностика часто показывает на Kia Sportage 3, наиболее частая «болячка» механизма полного привода – засыхание сальника промежуточного вала. Его нужно менять в среднем каждые 70-100 тысяч километров пробега. В противном случае – сальник «стареет», и постепенно пропускает воду к дифференциалу.
Последствия плачевны – шлицы дифференциала коробки-автомат Kia Sportage 3 сгнивают подчистую. Если почувствовали люфт карданного вала – проблема в «уставшем» сальнике промежуточного вала. Заменить его легко, стоит он сущие копейки, а в магазине Oem-zap вы всегда найдете нужные оригинальные сальники для вашего Sportage 3! Нужны запчасти или комплектующие? Звоните – мы всегда рады вам!
Для качественного ремонта обязательно снятие раздаточной коробки. Сняв «раздатку», первым делом открутите устройство выбора режимов, датчик скорости и фланец карданного вала. Чтобы открутить гайку, фланец поддерживаем подходящим болтом.
Результат
После замены масла в муфте Kia Sportage 3 сделайте тестовую дистанцию в 20-30 км. Машина должна ехать плавно, без толчков. Если пинки остались, нужно проверить фрикционы внутри муфты и тщательно их промыть.
Меняйте масло в муфте не реже 60 тыс. км – это позволит продлить срок эксплуатации муфты.
Смена масла
С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.
( ссылка на источник фото)
Часто водители игнорируют предупреждение производителя о том, что муфту Киа Спортейдж 3 запрещено ставить вертикально, так как в этом положении удобнее заливать жидкость.
Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости.
Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.
Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.
( ссылка на источник фото)
Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.
( ссылка на источник фото)
Снятие
Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.
( ссылка на источник фото)
На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.
( ссылка на источник фото)
Вставив в отверстие отвертку, подденьте и снимите муфту.
( ссылка на источник фото)
Устройство полного привода sportage 3
Система полноприводного Kia Sportage 3 включает раздаточную коробку, электромагнитную муфту, карданный вал и дифференциал.
Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом.
Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.
Читайте еще статьи:
Датчик скорости снимается элементарно – откручиваем винты ключом на 10, снимаем датчик. Дальше нам потребуется ключ Торкс – он нужен для разъединения половинок корпуса «раздатки». Отметим, что половинки щедро промазаны заводским герметиком, поэтому разъединяем их уверенно, но аккуратно – очень легко сломать ось передачи выбора режимов. Будьте аккуратны!
Если видны некие металлические фрагменты – скорее всего, развалился игольчатый подшипник. Кроме того, необходимо менять звездочку скоростного датчика. Благо, замена этих элементов раздатки не займет много времени.
Важно устанавливать качественные комплектующие в раздаточную коробку вашего KIA Sportage 3. Повторимся, лишение возможности полного привода – огромный минус, который может сделать езду по скользким или извилистым дорогам опасной! Установка оригинальных запчастей – ключ к долговечности вашего внедорожника.
Кроме того, рекомендуем поменять прижимную пружину, цепь раздатки, масляный фильтр. Эти детали сильно влияют на качество работы раздатки, и, как следствие – на работу полного привода в целом. Их стоимость в Oem-zap приятно удивит вас!
Заменили детали? Давайте собирать раздатку! Не забудьте нанести тоненькую полоску герметика на половинки корпуса – дополнительная перестраховка от попадания влаги. Устанавливаем раздатку (желательно это делать вдвоем, учитывая ее массу и особенности крепления). Заливаем качественную ATF в нее, пробуем ехать. Полный привод включился? Поздравляем с успешно проведенным ремонтом!
Заключение
Полный привод в Киа Спортейдж 3 активируется электромагнитной муфтой. Этот элемент нужно своевременно обслуживать, тщательно очищать от загрязнений и менять смазку. При заявленном регламентом диапазоне замены в 105 тыс. км, делать процедуру нужно уже после 50-60 тыс. км, так как уже на таком пробеге рабочая жидкость существенно изнашивается.
Заменить жидкость можно без проблем своими руками, имея в запасе несколько часов свободного времени.
Итоги ремонта, приблизительные затраты
По нашим подсчетам, работая вдвоем, реально справится за 6-7 часов. Затраты – порядка 30 тысяч рублей, самые дорогие детали – звездочки, цепь раздатки.
Читайте также:
