Почему зашкаливает зарядка на ваз 2107

Для без проблемной работы автомобиля нужно следить чтобы батарея должна быть полностью заряженной. Если вы заметили, что на ваз 2107 нет зарядки аккумулятора, проблему необходимо устранить максимально оперативно. Особенно, если водить машину приходится часто в ночное время суток и зимой. В это время разрядка происходит значительно быстрее. Иначе после точно придется воспользоваться помощью эвакуатора или буксира.

Причины отсутствия зарядки

При включении зажигания на реле-регулятор заряда АКБ подается напряжение, а вращающийся генератор вырабатывает ток. В вазе напряжение в сети поддерживается в уровне 13,6-14,1 вольт. Вне зависимости от количества оборотов двигателя, напряжение на выходе остается неизменным, за эту функцию отвечает реле зарядки ваз 2107. Устройство контролирует возбуждение обмотки якоря тем самым изменяя уровень выходного напряжения.

Исходя из этого, причины отсутствия зарядки могут быть следующими:

Оборвался ремень генератора;
Слабый ремень;
Оборвана цепь генератора, возбуждения или между ними плохой контакт;
Проблема в реле-регуляторе;
Неисправен якорь (ротор) генератора.

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

Мультиметр (вольтметр);
Наждачная шкурка или надфиль;
Ножик;
Пассатижи;
12-ти вольтная контрольная лампа (контролька).

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

Ниже приведена схема зарядки аккумулятора ваз 2107:

Схема зарядки аккумулятора ВАЗ

В случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно назвать причину невозможно, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле служит для запуска двигателя, аккумулирования напряжения и обеспечения электропотребителей питанием при неработающем двигателе. Для обеспечения заряда аккумуляторной батареи и питания всего электрооборудования во время работы двигателя, служит автомобильный генератор, от исправности которого напрямую зависит срок службы батареи.

Однако не только от генератора зависит, заряжается или не заряжается аккумулятор ВАЗ 2107, существуют и другие факторы, влияющие на степень его зарядки.

На автомобиле цепь заряда аккумуляторной батареи выглядит следующим образом. Одна из клемм аккумулятора (минусовая) соединена с металлической частью кузова, это так называемая «масса». Вторая плюсовая клемма соединена с системой электрооборудования автомобиля. На большей части автомобилей «плюс» постоянно соединен с клеммой стартера и клеммой генератора (клемма 30). Далее с клеммы 30 генератора питание подается на блок предохранителей и с блока на замок зажигания. Затем с замка питание вновь попадает в блок предохранителей и через предохранитель № 10 подается на контрольную лампу заряда и вольтметр и далее опять же через разъем блока предохранителей питание попадает на клемму №61 генератора.

Как видно из описания схемы на пути тока от аккумуляторной батареи до генератора может возникнуть множество неисправностей, но зная схему прохождения питания, можно всегда отследить неисправный элемент, из-за которого не заряжается аккумулятор ВАЗ 2207.

Первое, что нужно проверять в первую очередь, когда нет заряда аккумулятора ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки . Второе, это визуальная проверка целостности ремня привода генератора и его натяжку, а также состояние проводов и надежность из закрепления как на аккумуляторной батарее, так и на выводах генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения «массы» от батареи к кузову на предмет окисления соединения. Иногда бывает достаточно отдать гайку крепления минусового провода к кузову, затем пошевелить интенсивно провод и вновь затянуть соединение.

Пока были рассмотрены соединительные элементы в схеме зарядки аккумулятора, но самым важным остается всегда сам генератор, где и лежит большинство неисправностей, когда нет заряда аккумулятора ВАЗ 2107.

Для контроля заряда батареи генератор оснащен реле – регулятором, отвечающим за нижний и верхний предел заряда батареи, ограничивая или же повышая бортовое напряжение. Очень часто именно в нем кроется причина недозаряда или перезаряда батареи или полное его отсутствие. Реле-регулятор не ремонто пригоден и подлежит замене, если напряжение сети не укладывается в норму - 13.7 – 14.5 V. Реле-регулятор объединен в единый блок со щетками, от состояния которых также может зависеть заряд батареи. Когда нет зарядки аккумулятора, то причиной могут служить изношенные до предела щетки или же их заедание, или зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимается с генератора и состояние, и подвижность щеток проверяется от нажима руки.

На отсутствие заряда аккумуляторной батареи может влиять и исправность диодного моста, при отказе которого напряжение может как отсутствовать, так и может наблюдаться недозаряд или перезаряд батареи.

В генераторе могут также присутсвовать и неисправности обмоток статора или ротора, межвитковое замыкание обмоток, обрыв или короткое замыкание.

Читайте так-же, другие обзоры

Чтобы автомобиль работал исправно, важно иметь хорошо заряженный аккумулятор. При эксплуатации авто аккумуляторная батарея должна постоянно подзаряжаться. Для этого генератор вырабатывает напряжение. Многие владельцы сталкиваются с тем, что на ВАЗ 2107 не дает зарядку генератор. Во время эксплуатации автомобиля немного севший аккумулятор заряжается при помощи напряжения, появляющегося в бортовой сети авто. Чтобы автомобиль работал, важно, чтобы аккумулятор был способен поддерживать напряжение до момента, пока ротор генератора не раскрутится до 800-900 оборотов на минуту. При этом генератор обеспечит поставку электроэнергии, которой достаточно для заряда аккумулятора и функционирования самого автомобиля. Чтобы поддерживать в бортовой сети нужный уровень напряжения, в цепи возбуждения генератора установлено специальное реле-регулятор.

Причины недостаточного заряда от генератора

Если на ВАЗ 2107 не дает зарядку генератор, причину нужно искать в элементах цепи выходного напряжения между аккумулятором и генератором или цепи возбуждения. Выход из строя элементов генератора тоже приводит к данному виду поломки. Определить отсутствие зарядки просто при помощи приборов авто, среди которых контрольная лампа и датчик, расположенные на приборном щитке. Важно, чтобы стрелка датчика располагалась в зеленом секторе, а лампа заряда аккумулятора не горела при заведенном моторе. В противном случае можно говорить об отсутствии зарядки. Если датчик показывает, что заряд есть, лампочка АКБ не горит, а при проверке мультиметром оказалось, что зарядка не идет, значит, приступаем к очистке клемм аккумуляторной батареи и поверхности клемм.

Если данное действие не привело к ожидаемому результату, измеряем напряжение на выходе генератора по отношению к массе при заведенном моторе. В случае заметного отличия напряжения, зачищаем контакты на клемме с проводом. Рекомендуется прозвонить и провод, ведущий к аккумулятору от генератора. Бывает так, что лампа и датчик на бортовом компьютере указывают на наличие заряда, а при проверке мультиметром на клеммах АКБ присутствует нормальное напряжение. При этом можно говорить о недостаточно натянутом ремне генератора. В ряд данных симптомов входит понижение датчика в белую зону шкалы при включении мощного дополнительного оборудования. Если на ВАЗ 2107 не дает зарядку генератор именно по этой причине, измеряем натяжение ремня и при необходимости подтягиваем или меняем запчасть. Такие симптомы могут свидетельствовать о пробое отрицательного или перегорании положительного диода выпрямителя либо обрыве одной из фазных обмоток статора.

Проверка диодов выполняется на неработающем двигателе. Для этого снимаем плюсовую клемму с АКБ и подсоединяем к ней контрольную лампу. Ножкой лампы притрагиваемся поочередно к крепежным болтам выпрямительного блока генератора. Если лампа при этом горит, значит, отрицательный диод, соединенный с болтом, пробит. Чтобы проверить положительные диоды, подключаем плюсовую и отсоединяем минусовую клемму, к которой подключаем лампу. Производим такую же процедуру. Если лампа горит, значит, положительный диод пробило. В данном случае диодный выпрямитель нужно полностью заменить. Чтобы проверить, не стал ли причиной того, что генератор ВАЗ 2107 не дает зарядку, обрыв ветки обмотки статора, берем мультиметр и прозваниваем обмотку. Если обнаружилось, что контакт одной из обмоток отсутствует, значит, произошел обрыв и генератор придется заменить или отремонтировать. Причиной отсутствия зарядки может быть износ щеток генератора, перегоревший предохранитель, выход из строя реле или замка зажигания.

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы :

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР - "ВОСЬМЕРОЧНЫЙ"). Если прибавить обороты двигателя до 2000 - аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год - полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) - толстый синий с черной полосой, провод возбуждения (61) - тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Скачет напряжение ваз 2107 инжектор

ну и что, разобрались? скачет напряжение, значит скорее всего реле-регулятор. в зависимости какой поставили генератор. на ваз 2106 стояли ранее генератор с щеточками, а реле-регулятор 121.3702 внешний на кузов в моторном отсеке крепится. на ваз 2107 например у меня стоит генератор, а реле-регулятор встроен в щеточки. внешнего нет. напряжение как раз таки скорее всего скачет из-за реле-ругятора.

у самого такая же проблема. На днях купил ВАЗ 2107 инжекторную. Завожу, холостые обороты нормальные, только стрелка вольтметра прыгает от крайней зеленой зоны и почти до середины. Газу добавляю, встает опять на середину зеленой. Скорее всего реле надо менять. Щетки все износились.

у меня такая же фигня, только наоборот, при малых оборотах все нормально, но когда даю газку тахометр доходит до 15-20 об стрелка вольтметра начинает скакать, поменял все, и щетки и обмотку и якорь и диодный мост, даже реле, все безтолку, реле внешнее на кузове стоит, но скажу иногда .скачки изчезают

это гинератор однозначно, сталкивался с такой проблемой

Очень сильно или так..слабенько что заметно только при "рассмотрении" ?

Просто так у большинства семёрок. У меня, анпример, тоже немножечко вся подсветка моргает. Лампочки на приборке. Габариты. Дальний/ближний только не мигает так как стоит ксенон(как Вы знаете там стабилизируется напряжение).

Летая по районам.. Превращаем город в игровое поле..

97Rus , генератор к зарядке не относится?

Было в общем две схемы на семерках с выносным реле регулятором и с интегральный реле регулятором сразу в генераторе.

Скорее всего у тя вторая схема, снимаешь генератор чистишьменяешь щетки( эт по состоянию), ну и сам регулятор там не ошибешься. Не помогло значит увы генератору скоро писец, диодный мост в расчет не берем он вылетает сразу .

Если первая то регулятор находится на лонжероне (левом правом не помню) стоит 185р.

Рейтинг: 1 428

Репутация: 0

Рейтинг: 11 585

Репутация: +4

sodium , так у ксенона же блоки всяик екотоырпе стабилизируют напряжение для себя.

Замена интегралки на генераторе ЧАСТЬ1 В видео представлена начальная стадия выхода из строя регулятора напряжения,скачки появляются при длительной работе двигателя и проявляются при х.х

Comments

Марат Боташев: Напряжения скачет то 14 то 6 то 13 то 4 . Что может быть ?

Олег Доренский: Вот у меня тоже самое было. Я перенёс толстый минусовой провод от клеммы аккумулятора с двигателя на держатель ресивера (инжектор у меня). У кого карбюратор, тоже можно придумать место где нагрева меньше и чище. Тонкий минусовой провод и контакты на клеме и кузове тоже нужно посмотреть и зачистить.

Амира Акабаева: завожу машину горит лампа акамулятора машина работает ровно.начинаю газовать лампа акамулятора тухнет генератор начинает работать но машина работает не ровно плавают обороты подскажите в чем причина?

Сергей Гейзер: Долго искал проблему с мерцанием ламп и скачками напряжения. Оказалось, что закислялся контакт между "землёй" выносного регулятора напряжения и корпусом авто. Просто подсоединил проводом "землю" регулятора к "земле" генератора и проблема исчезла.

TheBoomerangl: У меня стрелка зарядки АКБ уходит чуть назад, т.е. в лево, когда давлю на газ, это нормально!? И при включенном свете ,когда поворотник еще включен, дергается в такт поворотнику в лево! Залазиет на белую зону, это не нормально!?

Dima Dyrynov: Вмене стоїть новий генератор ваз 2107 і регуоятор наприженія майже показує на червоному вчому проблема? Напишіть якщо знаєте у відповідь

Евгений Шалагин: Здарова всем,подскажите че ща фигня на индекторе семерка зарядка на холостую до белой отметки а на ходу с включеным светом падает до красной отметки и машина не тянет ,в чем причина ??

IGOR SAPEGIN: Может токосъёмные кольца передают пламенный привет.

дима карев: еще одна частоя проблема я незнаю с чем связана но знаю как лечится. Когда заводишь авто а у тебя не тухнет лампочка даешь газу и лампочка гаснет и больше не загорается при перегазовка начинает идти зарядка . Проблема вроде ничего но когда завел и пока не перегазнешь недает зарядку . Лечится заменой лампочки в щитке приборов на более мощной пример 5 вт

дима карев: в 70 процентов виноват регулятор напряжения. Всем у кого проблемы с гениратором недозаряд просадка напряжения подергивание напряжения есть в магазинах выносной регулятор напряжения их делают под все виды генираторов. Заменять однозначно а потом задовайте вопросы что у вас с гениратором

sh K: у меня тоже такая бред, иногда хорошо зарядку даёт, иногда плохо, причине от куда.

Вячеслав Кравченко: Привет всем у меня ваз 2107 инжектор при холостом ходу не дает зарядку генератор когда газую все работает, что может быть?

MotoVlog •: такая проблема на заведеном автомобили тускло загоряетса лампа акб і зарядка то есть то нет. ваз 2107

Павел Суров: привет всем у меня дает много заряда в чем проблема

Александр Kh: да вроде все нормально. Какое напряжение на аккумуляторе?

artem bul: пожалуйста хелп! заряд дает, но мало .когда меняю щетки заряд совсем не дает (знаю что нужно чтоб чуток поработал) но это не помогает нет заряда. меняю на старый, опять есть, вчем проблема ?

Толя Яковець: у мене таке саме а заряд на холостих 14.5 при включеному свытлови шо робити

виктор bees: Здравствуйте,такая проблема стоит генератор 73 ампера,машина 2107 ,завожу. на вольтметре показывает 12,3-12,4 вольт потом проезжаю 200-300 метров стрелка возвращается на зеленую полосу вольтметра и показывает 14,5-14,7 вольт потом поменял щетки на регуляторе напряжения большого износа не было ,далее завожу машину опять показывает недозаряд "газану"показывает заряд (стрелка на зеленой полосе),поменял ремень ,потому что был растянут и уже почти полностью вытянулся,поставил новый ремень натянул ,опять то же самое !Что этотможет быть ,кстати генератору примерно 1-1,5 года!?

SaNeTy86: я поставил генератор Toyota c двигателя 1zz fe и забыл что такое проблемы с зарядкой.
все включено печка обогрев фары туманки переднии задние 13.2 13.5 на холостых

Сколько можно уже ломаться! Замена реле-регулятора. Щетки

Давненько ничего не выходило. Вот небольшой выпуск про реле. Никакой занудной информации, только замена.

Увеличение мощности генератора

Как повысить заряд генератора простым способом.

ПРОБЛЕМА С ЗАРЯДКОЙ ВАЗ 2107. СКАЧОК НАПРЯЖЕНИЯ.

всем привет подскажите пожалуйста в чем проблема?:)

Скачет напряжение на ваз 2107

Трехуровневый регулятор напряжения на ваз 21074

Ваз 2104 слабое напряжение от генератора

Простое решение проблемы слабого напряжения генератора.

ВАЗ 2107 ГЕНЕРАТОР СКАЧКИ НАПРЯЖЕНИЯ

Замена интегралки на генераторе ЧАСТЬ1 В видео представлена начальная стадия выхода из строя регулятора.

Идет перезаряд аккумулятора ваз 2107

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

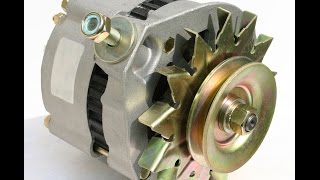

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

«плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
Затем вытаскиваем вместе со щётками:
Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Что делать, если идет перезарядка аккумулятора ВАЗ 2107

ВАЗ 2107 – народный автомобиль, который за много лет заработал славу надежного и качественного транспортного средства. При этом даже при условии аккуратной эксплуатации и наличии регулярных ТО, ряда поломок не избежать. Наиболее распространенной неисправностью является выход из строя аккумулятора. Батарея или перестает заряжаться, или перезаряжается, или ломается вовсе. Постараемся разобраться с причинами и возможными способами решения.

Правильное подключение генератора

Рис. 1 – Подключение звезды генератора

Совет! Обязательно нужно проверять массу на реле. В случае, если первая будет недостаточной, АКБ может сигнализировать о перезагрузке.

Правильным решением при проверке аккумуляторной батареи будет не смотреть на приборную панель, а проверить соединение. На рис. 1 движения тока от аккумулятор выделено желтым цветом. Исходя из того, что регулятор напряжения мог выйти из строя, проверить его следует в первую очередь. Так, если лампа включится при подаче напряжения, следует проверить всю систему подключения.

Что такое перезаряд?

Если объяснить на пальцах, это достаточно простой процесс – уже заряженный АКБ, генератор продолжает заряжать и заряжать. В составе электролита, есть доля воды, причем достаточно большая порядка 65% (остальной состав серная кислота 35%), при нормальном стечении обстоятельств аккумулятор набирает заряд (поднимает плотность до нужного уровня) и отключается, таким образом, его напряжение составляет 12,7 Вольта, это усредненное 100% напряжение на многих батареях.

Если продолжить дальше заряжать батарею, то вода внутри электролита начнет распадаться на составляющие ее газы, а это водород и кислород – будет происходить бурление или кипение электролита, соответственно уровень воды будет падать (испаряться) – чем больше ток вы будете подавать, тем интенсивнее будет «кипение» и испарение – это и есть классический перезаряд аккумулятора.

Сопровождается интенсивным кипением и понижением уровня электролита. По сути такое явление намного опаснее, чем скажем «недозаряд».

При неполном заряде АКБ вы просто не запустите свой автомобиль, а вот при перезаряде аккумулятор может просто взорваться.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
быстрая разрядка аккумулятора;
снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

У меня ВАЗ 2107 инжектор стрелка вольтметра уходит в лево на красное при этом зарядка в норме и на холостом и под нагрузкой

Сергей! Такое мне встречалось, там вообще «врали» все стрелочные приборы. Заменили приборную панель в сборе. Причина ради интереса была найдена- пробитые диоды.

Ваз 2107 инжектор, генератор выдавал 12,5В, лампа при включении зажигания лампа горит, вольтметр в белой зоне, при заведенных лампа тухнет, вольтметр остается в белой, поменял таблетку и диодный мост, выдал 13,2 В, спустя сутки вновь 12,5

К сожалению, качество запчастей сегодня- просто ужасное. Скорее всего снова вышел из строя диодный мост. Иногда, по словам знакомых из автосервиса, перебирают по несколько штук, пока не «приживется». Или можно попробовать купить б/у генератор на авторазборе.

Последствия перезаряда

Итак, для тех, кто верит в то, что все это несерьезно и с этим можно ездить, посвящается, разложу по пунктам:

Перезаряд вызывает кипение электролита, он выплескивается на поверхность аккумулятора, а после стекает на многие детали под капотом, например: — клеммы, патрубки, металл кузова, радиатор, провода и т.д. Так как здесь присутствует кислота (пусть не концентрированная), но все равно она может разъесть все то, что я вам перечислил, пусть не сразу, но она это сделает.

Окисление клемм. Так как кислота попадает на клеммы, они будут очень быстро окисляться, появится зеленый налет.

Уровень электролита понижается, оголяются свинцовые пластины, а заряд все идет! Таким образом, они будут нагреваться, что негативно на них влияет – если долго не размусоливать, они «осыпятся», может замкнуть банки или вообще умрет батарея. Просто выкинете АКБ.
Так как испаряется электролит, а это по сути взрывоопасные газы (кислород и водород), то может взорваться сам батарея, причем так что мало не покажется. Все подкапотное пространство будет в кислоте.

Могут не выдержать некоторые предохранители, потому как они не рассчитаны на 17 Вольт.
Если накрылось реле регулятора, то иногда оно может греться, причем до такой степени что чуть ли не плавится, а это косвенно может вызвать пожар, ну или поправится проводка.

Устраняйте эту поломку это серьезно! Поверьте! У меня АКБ взрывался на старых ВАЗ.

Как видите все банально и просто, но из этих простых «мелочей» складываются сложные вещи или целые системы, такие как электрическая цепь: генератор – аккумулятор – стартер.

Думаю, вам была полезна эта статья, читайте наш АВТОБЛОГ, будет еще много интересного.

(17 голосов, средний: 4,00 из 5)

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Перезаряд аккумулятора причины ваз 2107

начал выносить мозг генератор перед самой поездкой на дальнее расстояние. пришлось быстро его реанимировать.

проблема была такая периодически генератор выдавал перезаряд. пришлось его разобрать по частям и и весь прочистить. так как грязи в нем было очень много. после чего я его собрал и заменил щетки и шоколадку(реле регулятор) все контакты хорошенько зачистил. поставил на место и вроде все ок. проехал и около 600 . км. и началось опять тоже самое((( перезаряд! короче в инете ни чего подобного не нашел. и пришлось разбираться самому. новые генератор не хотел брать так как не очень доверяю качеству. в итоге пришел к выводу что все из за реле регулятора. купил новый только уже не плату которая встроена в гену а выносное на крыло. но и старую реле оставил. и все стало в норме. как я понял все из за того что встроенная реле выдавала ток на прямую из за постоянного окисления контактов на самом реле.

еще купил электронный вольтметр очень полезная штука

поставил гену от 2108 фирмы искра на 65 ампер. и пока все ок.

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

Ослабевание натяжения ремня генератора, а также его износ и повреждение.
Сгорает плавкая вставка предохранителя.
Неисправность реле-регулятора, или выпрямительного(диодного) моста.
Возникновение обрыва в обмотке генератора.
Ухудшение контакта на клеммах аккумулятора.
Истирание графитовых щеток на генераторе.
Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Ослабление натяжения или повреждение ремня генератора

При наличии неисправности требуется произвести проверку состояния приводного ремня генератора. В случае его обрыва, зарядка поступать не будет вовсе, а вот когда аккумулятор получает заряд, но в недостаточном количестве, то причиной может быть его деформация. В процессе функционирования ремень растягивается, поэтому могут возникать «проскальзывания».

Ремень необходимо подтянуть или заменить, для чего понадобится немного времени. При своевременной замене ремня, в дороге не случится никаких непредвиденных ситуаций. Кроме того, новый ремень стоит в десять раз меньше, чем новый аккумулятор.

Отсутствие контакта вывода генератора с массой

Для этого следует проверить качество соединения не только минусовой клеммы на АКБ, но еще и все контакты на корпусе генератора. В процессе эксплуатации их крепления могут ослабнуть или окислиться, что непременно станет причиной снижения величины зарядного тока.

Устраняются поломки такого типа подтягиванием контактов гаечным ключом. Окисления устраняются при помощи WD-40 и наждачной бумаги. Для защиты контактов от воздействия влаги, их необходимо смазать.

Неисправность реле регулятора

Еще надо проверить реле контрольной лампы заряда, которое отвечает за включение и отключение лампы заряда на панели приборов. Когда запускается двигатель, и вращается шкив генератора, вырабатывая ток, реле подает сигнал на контрольную лампу для ее отключения. Принцип работы реле регулятора заключается в выполнении следующих действий:

Когда включается зажигание, то происходит протекание тока через замкнутые контакты на реле. Этот ток проходит от АКБ, и поступает к контрольной лампе или индикатору.
При старте двигателя, происходит включение генератора. Генератор вырабатывает зарядный ток, который поступает на катушку в реле.
Под воздействием тока, происходит притягивание сердечника, и размыкание контактов. Лампа индикации на панели приборов при размыкании контактов гаснет.

Чтобы устранить поломку, понадобится заменить реле, которое находится на ВАЗ 2107 под капотом. С правой стороны на правом брызговике расположен блок, где и находится необходимое реле. Для проверки исправности устройства, можно воспользоваться соседним реле.

Неисправности генератора

Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.

Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107. Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.

Неисправность диодного моста и предохранителя

Чтобы удостовериться, что причиной неисправности является не предохранитель, его следует проверить. Он находится на ВАЗ 2107 под капотом возле реле. Он нумеруется обозначением F10.

Как видно, устранить поломки на семерке не составляет большого труда. Самое главное — это отыскать причину, вооружившись необходимыми инструментами и приборами. Для этого не понадобится посещать автосервис, и платить большие деньги за то, чтобы вам почистили окислившиеся клеммы АКБ.

На ВАЗ 2107 родной генератор вышел из строя. Нет возможности приобрести родной. Установил г 221а от ВАЗ 2106, установил реле регулятор напряжения 121.3702, с 67 на провод на щетки, второй провод по совету из интернета на панель предохранителей, горит лампа зарядки и судя по датчику идет перезарядка. Прошу совета!

Вы среднюю точку звезды генератора подключили? (Желтый на схеме)

– аккумуляторная батарея;
– генератор;
– регулятор напряжения;
– выключатель зажигания;
– блок предохранителей;
– лампа сигнализатора заряда аккумуляторной батареи (в комбинации приборов);
– реле сигнализатор.

И полагаться нужно на измерительный прибор, а не индикатор на приборке.

Если на прикуриватель перегорел, значит явно что-то напутали. Регулятор напряжения может быть не рабочим, но это можно проверить. Лампа должна потухнуть когда генератор начнет вырабатывать напряжение и реле(7) включится(если оно рабочее). Проверяйте подключение, где-то вы накосячили.

Оптимальный вариант — ремонт штатного генератора. Но раз Вы не ищите лёгких путей… Самое простое. Понадобится предохранитель в 5А и универсальное четырёх или пятиконтактное реле, не важно.

К клемме + аккумулятора подключаете предохранитель. К нему контакт 30 универсального реле. Контакт 87 реле подключаете к контакту 15 реле-регулятора. 67 реле-регулятора к щётке генератора.

Далее. Контакт 85 универсального реле к массе. Контакт 86 к плюсовому проводу микровыключателя карбюратора. Коричнево-белый провод возбуждения генератора остаётся не подключенным. Разбирайтесь.

Читайте также:
