Монтаж поршней и поршневых колец

Самые большие проблемы поршневых колец и их повреждения возникают в результате неправильного обращения с ними при надевании на поршень. Здесь поршневое кольцо вообще подвергается самой большой механической нагрузке. Неумелое надевание колец невыгодно отражается на созданном в процессе производства контуре и распределении радиального давления кольца. В результате желаемый эффект уплотнения проявляется или лишь частично, или его нет вообще.

Поршневое кольцо можно растягивать до тех пор, пока внутренний диаметр не будет равен наружному диаметру поршня. Дальнейшее растягивание ведёт к деформации кольца, особенно на его спинке (рис. 1), что в установленном состоянии приводит к значительным проблемам с герметизацией.

Разрывы, отслаивание покрытия (прежде всего у колец, наполненных молибденом), меньшее усилие прижатия на спинке кольца и возникающие серповидные зазоры (рис. 2) являются проблемами, которые затрудняют работу кольца или вовсе выводят его из строя.

Поршневые кольца с целью повышения упругости никогда не разгибать! При растягивании стыковых концов кольцо деформируется только на одном месте - в его спинке. Упругость кольца из-за этого не повышается. Наоборот, при усиленном разгибании кольцо теряет свою круглую форму и не может больше никогда правильно уплотнять,

Рис. 2

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи. Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента.

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности. При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

Товарный № 50 009 913

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него - первое компрессионные поршневые кольца. Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания. Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня. Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована.

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6).

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне. Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Рис. 1

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень. Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Шатунно-поршневая группа Фольксваген Гольф 2

Все детали шатунно–поршневой группы после разборки очистить и промыть бензином. Осмотреть поршни. Если на них есть следы износа, глубокие царапины, следы прогара, поршни заменить. Микрометром измерить диаметр юбки поршня на расстоянии 10 мм от нижнего края юбки, перпендикулярно оси поршневого пальца. Если измеренный диаметр отличается от номинального на 0,04 мм, поршень необходимо заменить. Измерить боковой зазор между поршневыми кольцами и канавками на поршне, как показано на рис. Измерение бокового зазора поршневого кольца. Если зазор превышает 0,15 мм, заменить кольца или поршни. Измерить зазор в замке поршневого кольца. Для этого вставить кольцо в цилиндр со стороны картера и продвинуть поршнем, как оправкой, на расстояние 15 мм от основания цилиндра. Щупом измерить зазор в замке. Если зазор превышает 1,0 мм, кольцо заменить. Если зазор в замке меньше, чем 0,3 мм, для компрессионных колец и 0,25 мм – для маслосъемных, можно подпилить концы колец с помощью напильника, зажатого в тисках, как показано на рис. Опиливание концов поршневых колец.

Схема измерения диаметра цилиндра

Проверить зазор между поршнем и цилиндром. Если он превышает 0,12 мм, расточить и отхонинговать цилиндры под ремонтный размер. Растачивать нужно все четыре цилиндра, даже если зазор больше указанного лишь в одном. После расточки в цилиндры устанавливают поршни ремонтного размера. Зазор между поршнем и цилиндром вычисляют как разность между диаметром цилиндра и диаметром поршня. Измерение диаметра поршня описано выше в этом же парагафе. Диаметр цилиндра измеряют нутромером в шести точках, в 10 мм от нижнего края цилиндра, в 10 мм от верхнего края и посередине в двух перпендикулярных направлениях, как показано на рис. Схема измерения диаметра цилиндра. Если износ цилиндров от номинального размера превышает 0,04 мм, цилиндры нужно также расточить под ремонтный размер.

Фотоотчет Замена поршневых колец на двигателе ABS в Фольксваген Пассат Б3

Причиной замены послужил повышенный(до 0,5л/100км) расход масла. Замена МСК, за месяц до этого, желаемого результата не принесла. Попутно было решено заменить и шатунные вкладыши.
Общий вид до разборки

Снимаем корпус воздушного фильтра, патрубок, кожух моновпрыска и шланг вентиляциии картера

Отсоединяем все разъемы от моника, топливные шланги, трос газа и трубку вакуума

Откручиваем разъем лямбды от опоры двигателя и выкрутив 4 болта снимаем моновпрыск

Затем снимаем крышку трамблера с проводами, кожух ГРМ, трубку вентиляции картерных газов, отсоединяем разъемы датчика температуры и датчиков давления масла, массовый провод от фланца на ГБЦ

Ослабляем натяжной ролик и скидываем ремень ГРМ, снимаем клапанную крышку и проушину для подъема двигателя

Сливаем ОЖ, сняв с помпы патрубок помеченный зеленой стрелкой, а потом отсоединяем те патрубки, которые будут мешать снятию ГБЦ

Откручиваем приемную трубу от коллектора

Выкручиваем болты ГБЦ

Сдергиваем голову и получаем

Блок, для своего возраста, в достаточно неплохом состоянии. Нутромера, к сожалению, под рукой не оказалось и оценить его реальное состояние не представилось возможным. При прощупывании пальцем, в верхней части "гильз", ступеньки от выработки практически не ощущается.
Далее снимаем поддон

После откручиваем маслоприемник и гайки крышек шатунов, извлекаем поршни

Поршни от Кольбеншмидта, но признаков оригинала не обнаружено

Вкладыши от него же

Проверка тепловых зазоров

Состояние шатунных шеек

Приступаем к сборке. Очищаем ГБЦ, поверхность блока, обязательно удаляем масло из резьбовых отверстий, если оно туда попало, удаляем нагар с поршней, моем поддон и маслоприемник. Заряжаем кольца

При помощи такого вот нехитрого устройства, возвращаем поршни обратно в блок

Незабываем поставить новые вкладыши

Затягиваем гайки крышек шатунов моментом: 30Нм + довернуть на 90 градусов
Прикручиваем маслоприемник и ставим поддон, с новой прокладкой.
Дальше очередь головки блока. Ставим под нее новую прокладку.

Она, кстати, что удивительно, цельнометаллическая.
Опускаем ГБЦ на блок, наживляем болты (желательно новые) и затягиваем в такой вот последовательности вот таким моментом

Ну, а дальше собираем все обратно, что где стояло. При установке ремня ГРМ совмещаем метки на шкиве коленвала и кожухе

Шкиве распредвала и его защите

А так же бегунок и метку на корпусе трамблера

Незабываем сменить масляный фильтр, залить антифриз и чистое масло. Перед запуском рекомендую проделать следующее, снять трамблер и, используя дрель с затянутым прутком с прорезью на конце (здесь использовался вал от старого трамблера),

закачать масло в систему пока не погаснет лампа давления. Устанавливаем все обратно, еще раз проверяем и перепроверяем все, и наконец поворачиваем ключ в положение "запуск двигателя".

Прошу прощения если что-то забылось-пропустилось. На все про все нам потребовалось 4 руки, 2 головы, 8 часов работы и около 4000 рублей денег. О результатах проделанной работы будет сообщено дополнительно.

Руководство по замене поршневых колец

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Что такое поршневые кольца, их назначение

как правильно поставить поршевые кольца
Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
слить масло, снять защиту маховика и поддон картера двигателя;
снять маслозаборник;
провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
открутить крышку шатуна и снять ее;
вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
динамометрический ключ;
спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Установка поршней и шатунов

Установку поршней и шатунов проводите в следующем порядке:

- обильно смажьте моторным маслом внутренние поверхности цилиндров;

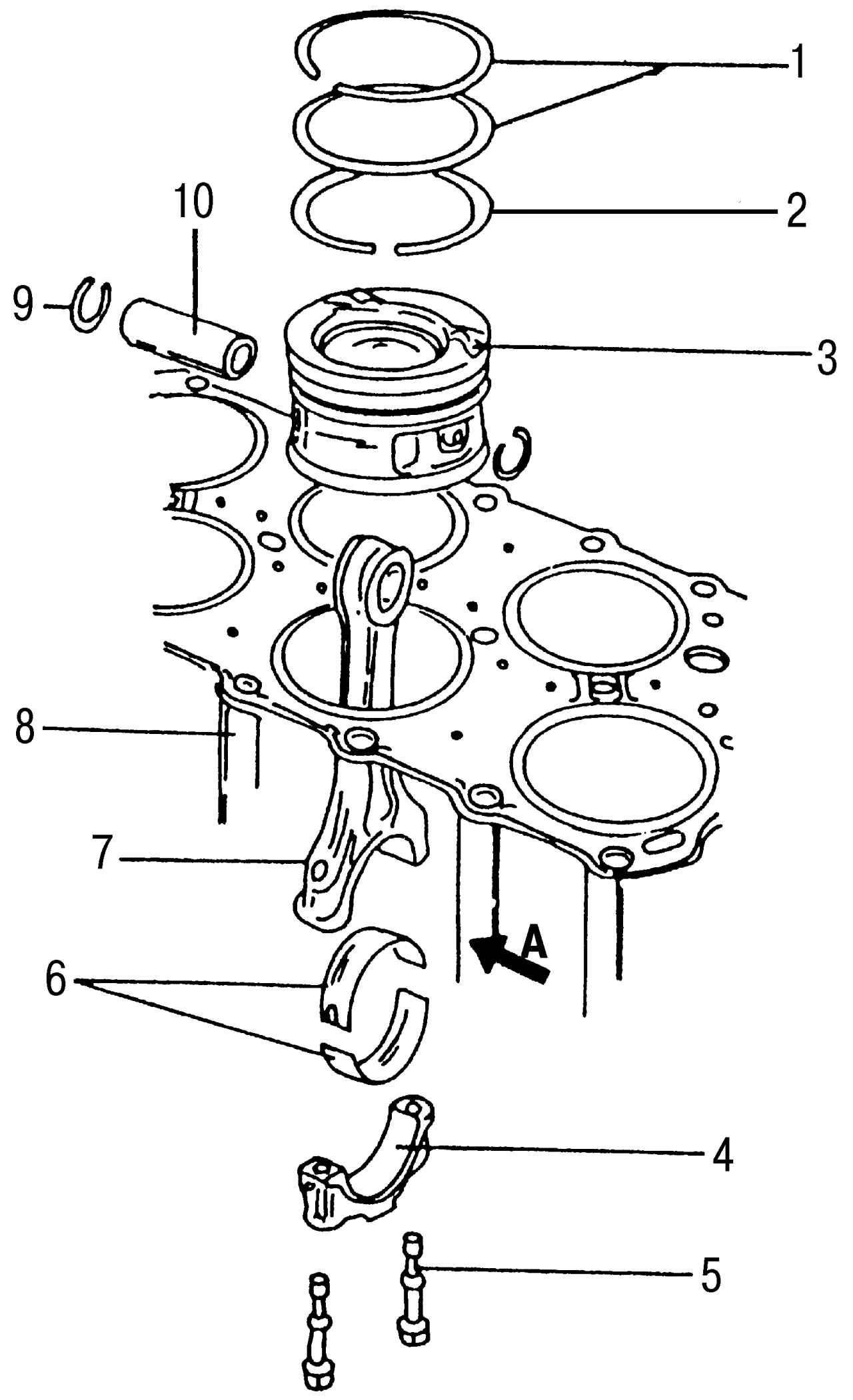

Рис. 63. Детали поршневой группы: 1 - компрессионные поршневые кольца; 2 - маслосъемное кольцо; 3 - поршень; 4 - крышка шатуна; 5 - болт крепления шатуна; 6 - вкладыши шатуна; 7 - шатун; 8 - блок цилиндров; 9 - стопорное кольцо; 10 - поршневой палец; стрелка A указывает направление к передней части двигателя

- разложите все шатуны в соответствии с номерами цилиндров. Литые выступы на шатуне и крышке шатуна должны быть направлены в сторону шкива коленчатого вала (см.

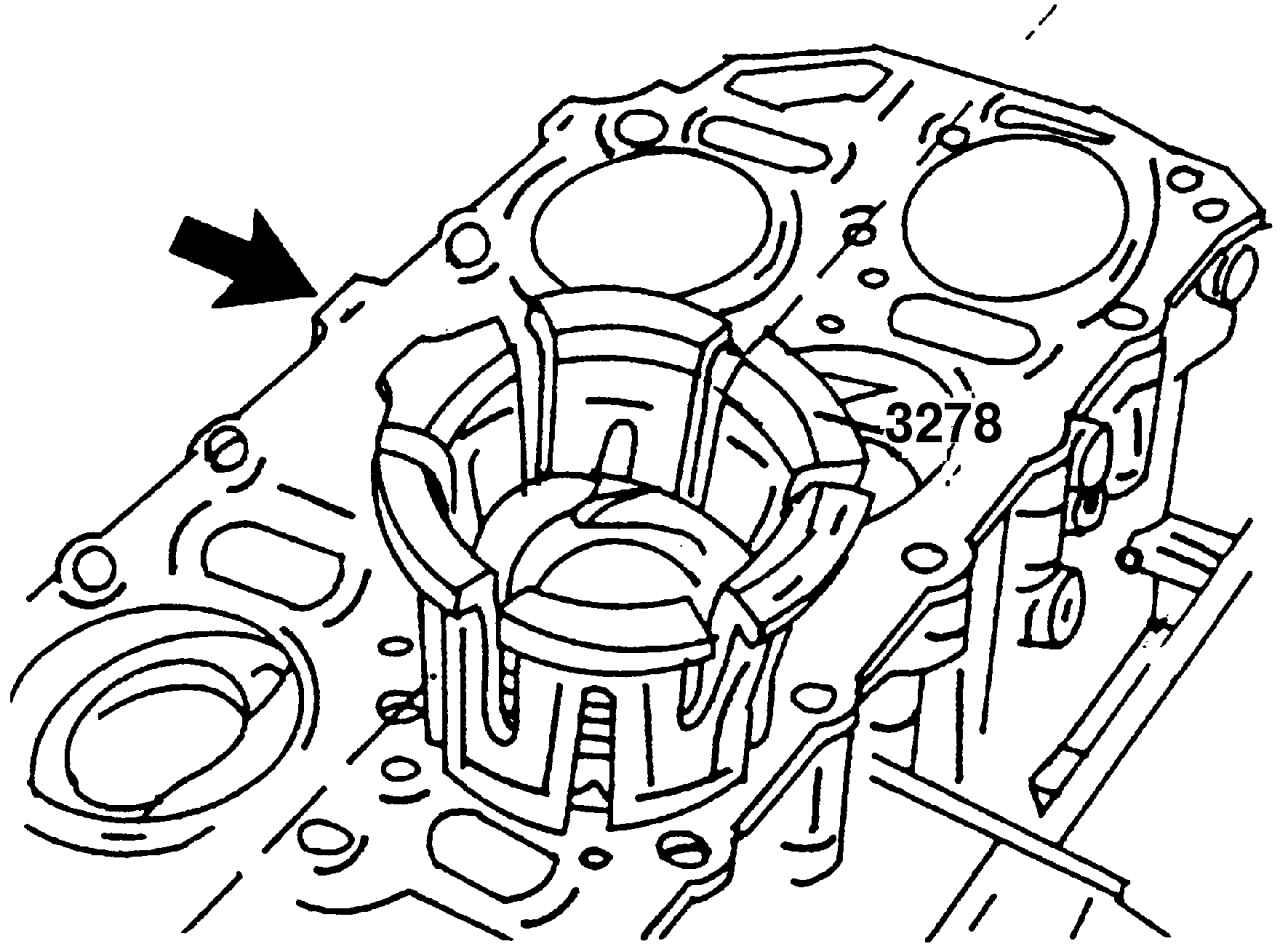

Рис. 66. Установка поршня при помощи специального инструмента VW3278

- наденьте стяжной ленточный хомут 3278 на поршневые кольца на поршне (

Рис. 67. Альтернативный стяжной ленточный хомут для установки поршней

- для этой цели можно также использовать применяемый фирмой "Volkswagen" монтажный инструмент - стяжной ленточный хомут (

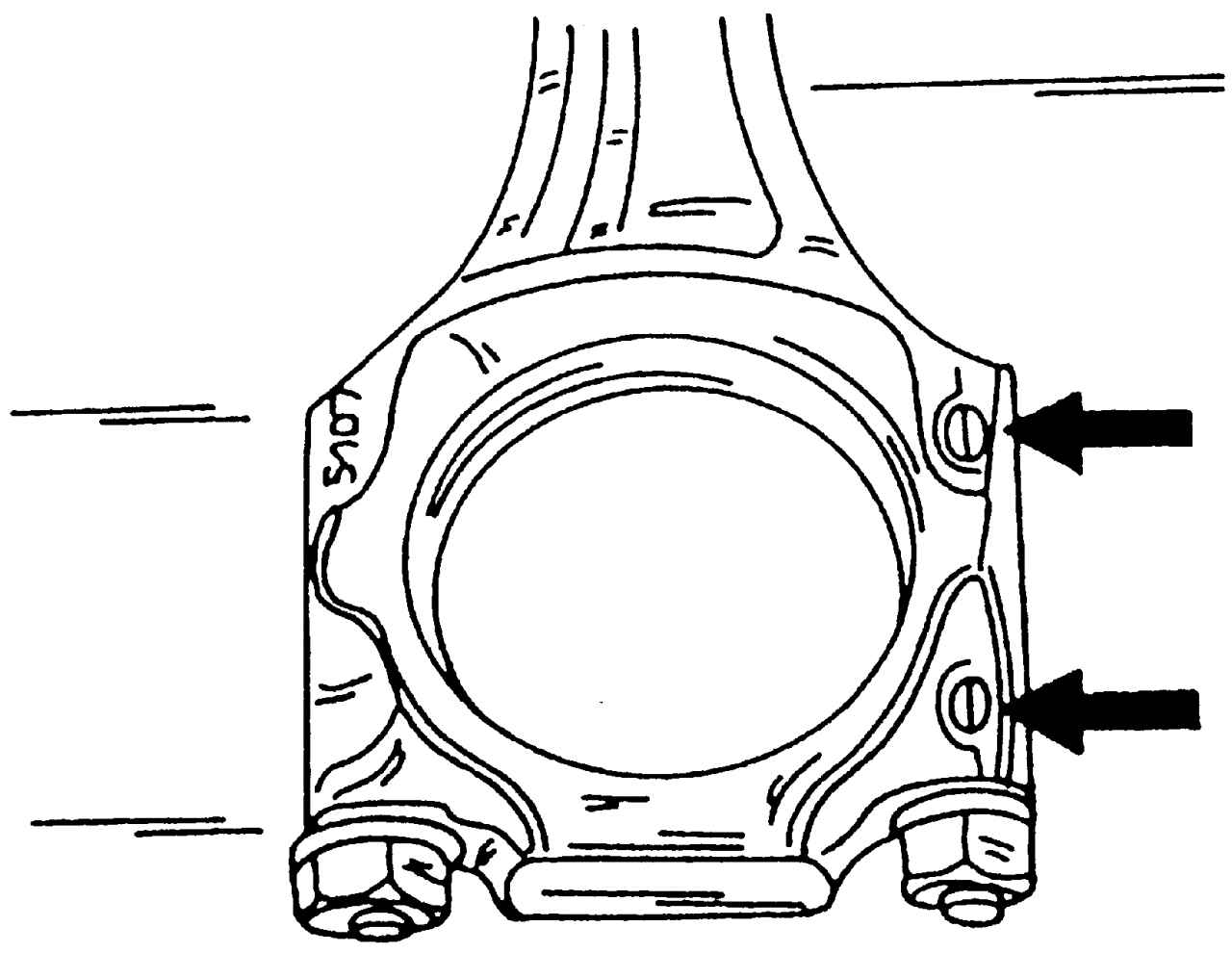

Рис. 56. Сборка шатуна и крышки подшипника шатуна. Стрелками показаны выступы

- обязательно еще раз убедитесь в том, что оба отлитых выступа расположены, как показано на

Рис. 68. Измерение осевого зазора между боковой плоскостью подшипника шатуна и боковой поверхностью коленчатого вала

- при помощи щупа измерьте осевой зазор между боковой плоскостью подшипников шатуна и боковой поверхностью коленчатого вала (рис. 68), который не должен превышать 0,31 мм;

- установите масляный картер (см. подразд. 4.1);

- все дальнейшие работы по сборке производятся в порядке, обратном разборке.

Видео про "Установка поршней и шатунов" для Volkswagen Sharan

Затяжка шатунов, проверка правильности установки поршней Ремонт двигателя Volkswagen Passat 1.8 часть 2 (Сборка) Замена поршневых колец (replacement piston rings)

Установка поршневых колец фольксваген

Авторизуясь в LiveJournal с помощью стороннего сервиса вы принимаете условия Пользовательского соглашения LiveJournal

April 2021

1	2	3
4	5	6	7	8	9	10
11	12	13	14	15	16	17
18	19	20	21	22	23	24
25	26	27	28	29	30

8) ПРАВИЛЬНАЯ УСТАНОВКА КОЛЕЦ НА ПОРШЕНЬ
_____________________________________
Берём старое кольцо если оно целое и опускаем в наш цилиндр располагаем его ровно с помощью поршня. Замеряем зазор в торце кольца с помощью щупов. Теперь вставляем наш поршень и замеряем зазор между поршнем и зеркалом цилиндра он должен составлять не больше 0.6мм. Теперь вставляем наши новые кольца, также с помощью поршня продвигаем их до середины цилиндра и меряем зазор он должен составлять для компрессионных колец: 0,1-0,25 мм (максимально допустимый 0,4мм) для маслосъемных колец 0,1-0,4мм. Торцевой зазор "компрессионное кольцо - поршневая канавка": номинальный 0,03-0,05мм, максимальный 0,1мм. Всё совпало? Значит продолжаем дальше если нет в перёд в магазин за новыми кольцами или за новым поршнем. Нужно убрать весь нагар из канавок поршня.
Итак вы решили заменить поршневую, либо просто поршень с кольцами, а может только кольца. Важно знать, как правильно одевать кольца на поршень четырехтактного двигателя. Перед вами 5 штук, два тонких и двухфункциональный пружинный расширитель (маслосъемные) и два компрессионных.На поршне три канавки. В самую нижнюю, ту что возле отверстия, куда вставляется палец, должны встать три кольца, пружинный расширитель и два фиксирующих тонких.
Предварительно смазав кольца и поршень маслом, надо аккуратно одень Первым в соответствующую канавку должен ставиться двухфункциональный пружинный расширитель- гофрированное кольцо, а потом уже верхнее и нижнее фиксирующие. Все три кольца должны встать в одну канавку, так чтобы маслосьемное прижимается не столько сверху и снизу, сколько в торец (по направлению от кромки к центру поршня), с помощью специальных «ступенек» на гофрированном кольце (оно шире, чем фиксирующие на ширину «ступеньки»). С этими закончили.На верхних кольцах обычно стоит слово ТОР (вершина). Этой стороной кольцо должно быть обращено к днищу поршня.Теперь одеваем компрессионные, таким же образом на верхние канавки. Одевайте кольца очень аккуратно, пальцами, без каких либо сторонних металлических предметов. Если профиль компрессионных колец не одинаковый, то одно обычно имеют закругленную форму, второе форму трапеции. В этом случае закругленное кольцо устанавливается вверх, а то, что в форме трапеции устанавливается ниже, так чтобы скос расширялся сверху вниз, то есть внизу канавки оно должно быть шире, чем вверху. ВЕРХНЕЕ КОЛЬЦО СЕРОГО ОТТЕНКА, НИЖНЕЕ ЧЕРНОГО ЦВЕТА НАДПИСЯМИ ВВЕРХ . Замки колец не в коем случае нельзя устанавливать друг над другом, они должны обязательно отходить в плоскости на 2 см в разные стороны, в итоге расстояние между ними, если привести в параллель, должно быть 4 см. Кольцо должно утапливаться в канавке.
СБОРКА ПОРШНЕВОЙ ГРУППЫ
Поршневую группу собирают в определенном порядке. Сначала в канавку одной из бобышек поршня вставляют стопорное кольцо (замок). Поршень надевают на шатун, совместив отверстия бобышек с отверстием верхней головки шатуна. На поршне есть маркировка "IN", т.е. ВПУСК. Впуск находится вверху, значит и эта маркировка должна быть вверху. В отверстие бобышки поршня, где нет стопорного кольца, вставляют смазанный маслом поршневой палец в отверстие шатуна до упора в ранее вставленное стопорное кольцо.
Если палец слишком туго входит в бобышки, можно дослать его на место легкими ударами выколотками. Но делать это надо достаточно осторожно, чтобы не повредить бобышки поршня. Вставив в бобышку поршня следующее замочное кольцо, на поршень надевают поршневые кольца. После этого на шпильки крепления цилиндра надевают фасонную бумажную прокладку, предварительно смазанную маслом, и опускают её на фланец картера.
Надев на шпильки цилиндр со смазанным маслом зеркалом, его медленно опускают вниз до тех пор, пока нижняя часть не наденется на головку поршня. После этого верхнее поршневое кольцо сжимают пальцами в замке, и легко ударяя по верхней части цилиндра - проталкиваем до следующего кольца. так же поступаем и с остальными кольцами.
Посмотреть все изображения

Установка поршневых колец фольксваген

Добрый день всем!!

Столкнулся с малоприятной проблемой, которую как-то не очень могу осознать, с чем это может быть связано!
Объект – Гольф 6, 1.4 ТСИ (160л.с.)
Пробег – 53 000 км.
На крышке воздушного фильтра появилось масло + двигатель начал требовать доливать масло. Разборка воздуховода, идущего из воздушного фильтра, показал наличие масла, кроме того, сам воздушный фильтр был в масле. На сервисе сказали, что это связано с избыточным давлением картерных газов, которые и гонят масло по воздуховоду, и он попадает в фильтр. Дальше начали разбираться с чем это могло было связано. Мастер предположил, что поршневые кольца лопнули и пропускают картерные газы. (Как они могли лопнуть уже при пробеге 53 000. )

Дальше сделали замер компрессии – как оказалось, в первом цилиндре компрессия 5 (вместо положенных 11, как мастер сказал), в остальных еще терпимо – 9. Также компьютер показывал пропуски зажигания в первом и четвертом цилиндре. Заключение было неутешительное – разборка двигателя + замена поршневых колец! Во блин…..

далее мастере предложил осмотреть цилиндр изнутри…..он принес огромный чемодан и достал малюсенькую камеру, которой, как доктор, залез в цилиндр и начал изучать внутренности…….и диагноз еще хуже оказался – внутренняя часть цилиндра поцарапана слегка, что опять подтвердило то, что кольца лопнули и начали царапать внутренности.
Мастер озвучил малоприятный диагноз – двигатель неремонтнопригодный, надо менять целиком (так проще и дешевле),
но меня мучает вопрос, как при 53 000 км. кольца могли лопнуть и так повредить двигатель.

Пы.Сы. машина работает нормально, звук двигателя норм, только масло уходит. Ничего не загорается, машина не бастует. Чувствуется пропуски зажигания иногда.

В Минске нашел ребят, очень хорошие мотористы, которые сказали, что сделают двигатель и это не проблема. Надо только привезти разобранный блок и они будут колдовать. Теперь основная проблема – разборка/сборка двигателя. Не каждый хочет за движок браться, да и ценник приличный ко всему прочему!!

Вот такие вот приключения.

Хотел бы услышать ваших советов/мнений, может у кого (тьфу-тьфу-тьфу) такое было уже?

Замена поршневой с гарантией от МАСЛОЖОРА TSI TFSI ОДИН год

Замена поршневой группы на двигателях 1.8 TSI и 2.0 TFSI и 1.4 Ауди Фольксваген Шкода.

Устранить полностью масложор силового агрегата.
Получить квалифицированный ремонт с первого раза, без дополнительных заездов.
Раз и навсегда забыть про ремонт мотора в этом автомобиле.

Сколько стоит замена поршневой группы 1.8 и 2.0 ?

Какой у Вас автомобиль? Марка? Модель? Год выпуска?

Вас интересует цена под ключ? Или только стоимость работ по замене поршней?

Какие именно поршни Вы предпочитаете установить: Кованые, Starkmeister, Kolbenschidt, Оригинал?

Рассчитать полностью стоимость можно ЗДЕСЬ. ЖМИТЕ.

Audi A3
Volkswagen Passat
Skoda Octavia
Skoda Superb
Шкода Йети

Audi A4
Audi Q5
Audi A5
Audi A7

В первом случае, не надо снимать передний бампер, панель, радиаторы, так как мотор стоит поперек автомобиля. Во втором случае, вдоль автомобиля, соответственно без снятия передней части не обойтись. По этому прибавляется 2000 руб.

Основные причины, требующие замены поршневой группы на моторах TSI и TFSI.

Масложор, жор масла, повышенный расход масла

Разрушение поршневых перегородок

Задиры на поршнях и стенках цилиндров

Тюнинг

Поможет ли раскоксовка при масложоре TFSI?

Большая надежда владельцев автомобилей с мотором 1.8 TSI и 2.0 TFSI связанна с раскоксовкой двигателя для устранения повышенного расхода смазывающего материала. Жор масла встречается и на самом минимальном пробеге, например на 15000 км. То есть на первом ТО уже у многих есть повышенный расход.

Что нужно для раскоксовки? Если говорить о максимальной пользе всего процесса, то лучше поступить следующим образом:

Моем поршни снизу: Заливаем долговременную, мягкую промывку, проезжаем до 200 км.
Далее выкручиваем свечи, применяем средство для раскоксовки из баллона Shumma, по нашему мнению она лучше.
На третьем этапе заливаем жидкий препарат для устранения нагара и шлаков - Lavr и делаем все по инструкции. Не забываем прокручивать коленчатый вал.
Смотрим через свечные колодцы на поршни, если все равномерно сверкают, значит ОК. Если один или несколько не отмылись, то добавляем еще Shumma из баллона.
Сливаем всё что накопилось в поддоне, заливаем промывочное масло 20-ти минутку. Ждем по инструкции. Сливаем.
Меняем масляный фильтр и заливаем моторное масло

ВЫВОД: Бессмысленно проводить эту процедуру. Наверняка найдутся люди, которые скажут: "Это специально вы так пишите, что бы сразу на ремонт заманить." Спешим заметить, некоторым автосервисам наоборот выгоднее произвести дополнительные работы, продать масло и расходники, другими словами заработать на пустом месте. Без гарантий и серьезных изменений.

Какие скрытые "сюрпризы" могут поджидать при разборе мотора TSI?

1. Износ коленчатого вала. Как правило, такая неисправность встречается достаточно редко. В 2016 году из 125 отремонтированных двигателей 1.8 TSI , встретилось всего лишь 6 коленвалов, что составляет примерно 5%. Мы решаем этот вопрос шлифовкой. Решаем успешно! Конечно, не стоит забывать, что необходимо устанавливать новые вкладыши.

2. Износ распредвала (место вращения в кронштейне и износ от цепи): Слабое давление масла не обеспечивает должным образом подачу смазки в это место. Кроме этого, сетка кронштейна часто "покидает" своё место, и, вместо того чтобы предотвратить износ, его увеличивает. При чем в разы! Износ от цепи, обусловлен долгой работой ДВС с ослабленной цепью.

3. Металлическая крышки ГРМ повреждена: При большом растяжении, цепь бьет по лейке, которая находится на внутренней поверхности этой крышки. Тем самым вырабатывая металлическую стружку. По регламенту производителя, её необходимо менять, но как правило её ставят повторно, заменив лишь сальник коленчатого вала и уплотнительное кольцо направляющей масляного щупа.

4. Задиры на стенках цилиндров. 20% от общей массы приезжающих автомобилей на ремонт двс. Решение – расточка, правильное хонингование. На этом снимке изображен лишь момент предшествующий задирам.

5. Задиры кронштейна распредвалов (место вращения впускного распредвала): Точна такая же причине, как описанная выше с износом распредвала. Но бывает, что сеточки на месте нет, и задиров тоже нет. Если корпус сетки на месте, в целом состоянии, то разумно не ставить сетку. Её гуляющие части, при повторном разрушении, могут натворить много бед.

6. Нарушение шлицов шестерни ГРМ: Горе-слесари устанавливают шкив коленвала не попадая по шлицам, хотя для этого есть специальная метка и промахнуться трудно. Из-за обычной невнимательности в предыдущем сервисе, обе запчасти подлежат замене.

7. Эллипс цилиндров. Чем больше пробег у автомобиля, тем больше шансов встретить эллипс. Решение – растачиваем, хонингуем.

8. Выработка в масляном насосе. Причины могут быть разные, читайте здесь. Решение – только менять масляный насос на новый, последней ревизии.

9. Износ постелей распредвалов в ГБЦ. Здесь → Две причины задиров в постелях распределительных валов. Решение – Ремонт Головки Блока Цилиндров.

10. Износ Распредвалов. Прочитайте причины в этой статье → Задиры распредвалов, как быть, как быть? Решение – два варианта. 1. Покупать новые. 2. Ремонт в нашей компании.

11. Износ регулятора фаз газораспределения. К сожалению, эта запасная часть является единым целым с впускным распределительным валом. Так же два решения - 1. Приобрести новый. 2. Ремонт в нашей компании.

11. Образование больших кратеров на поверхности выпускных клапанов. В том месте, где клапан прилегает к седлу на ГБЦ, появляются глубокие ямки, впадины, кратеры и т.п. Иногда они настолько глубокие, что нет возможности произвести притирку клапана к седлу идеально. А это влияет на компрессию! Решение – новые вместо не исправных!

Запчасти для замены поршневой 1.8 TSI и 2.0 TFSI

Список запчастей для замены поршневой группы

комплект поршней 1.8 tsi и 2.0 tfsi

100% Кованые поршни

29000 р.

ЦЕПЬ ГРМ ПОСЛЕДНЕГО ОБРАЗЦА 1.8 TSI 2.0 TFSI

5450 р.

НАТЯЖИТЕЛЬ ЦЕПИ 1.8 TSI 2.0 TFSI

100% Оригинальная Запчасть

2450 р.

УСПОКОИТЕЛЬ ЦЕПИ ГРМ

100% Заводская деталь

770 р.

УСПОКОИТЕЛЬ ЦЕПИ CDA CDAB CDAA BZB

390 руб.

УСПОКОИТЕЛЬ ЦЕПИ CDAB CDN

100% Оригинальная Запчасть

940 руб.

шатунные вкладыши CDAB CDAA cdh cdn

7730 руб.

коренные вкладыши, коленвала

2470 руб.

Упорные полукольца коленвала

500 руб.

форсунка охлаждения поршня

100% Новая ревизия

1150 руб.

прокладка впускного кол-ра

450 руб.

обратный клапан сброса давления

Без него ни как

490 руб.

370 р.

Тоже нужная вещь

380 руб.

болты гбц комплект 10 шт.

Ну как без болтов

1450 р.

прокладка головки блока цилиндров

2350 рублей

механический клапан давления

100% Запчасть INNA

1900 руб.

прокладка вакуумного насоса

Сдвоенная, не течет

250 р.р.

задний сальник коленвала

2720 руб.

прокладка выпускного кол-ра

Что бы не секло

300 р.

прокладка приемной трубы

410 руб.

прокладка трубки турбины

120 рублей

320 руб.

кольца системы охлаждения

360 руб.

ПРОКЛАДКА водяного насоса - помпы

100% Оригинальная Запчасть

380 руб.

490 руб.

заглушка блока цилиндров

100% Оригинальная Запчасть

230 руб.

крышка грм металлическая

Иногда может пригодиться

5850 руб.

480 руб.

масляный насос нового образца

10790 руб.

сетка - фильтр масляного насоса

680 руб.

балансирные валы (балансировочные)

12570 руб.

ПРОКЛАДКА ЭЛ. МАГ-ГО КЛАПАНА 1.8 TSI 2.0 TFSI

480 руб.

прокладка КРЫШКИ
ГРМ 1.8 TSI 2.0 TFSI

680 руб.

100% Оригинальная Запчасть

270 руб.

Уплотнение трубки щупа

90 руб.

ФИЛЬТР МАСЛяНЫЙ 1.8 TSI 2.0 TFSI

100% Оригинальная Запчасть

730 руб.

Сальник коленвала передний

100% Оригинальная Запчасть

690 руб.

кольцо сливной пробки

30 руб.

выпускные клапана комплект

100% Высокое качество

5780 руб.

герметик крышки грм СDH CDN

100% Оригинальная Запчасть

770 руб.

100% Оригинальная Запчасть

690 руб.

250 руб.

Заказать запчасти можно только по телефону!

Заполните форму ниже. Мы перезвоним и оформим заказ.

Мы выполняем АБСОЛЮТНО ВСЕ РАБОТЫ по капитальному восстановлению моторов VAG 1.2 / 1.4 / 1.6 / 1.8 / 2.0 / 2.4 / 2.5 / 2.8 / 3.0 / 3.6 / 4.2 / 4.5 / 6.0

Установка поршневых колец фольксваген

Внимание! Техцентр Бисмарк-Авто предлагает одну из самых низких цен в Москве на устранение повышенного расхода масла (масложора) на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI Фольксваген, Ауди, Шкода, СЕАТ:

1. Замена поршневой под ключ на поршни немецкой фирмы Kolbenschmidt (запчасти + работа) обойдется вам в 115 тыс. рублей, до объёма 2.0 включительно.

2. Модернизация поршневой группы под ключ с установкой немецких модернизированных поршней (работа + запчасти) стоит 103 тыс. руб.

Мы предлагаем два варианта решения традиционной для этих моторов проблемы повышенного расхода масла:
1. Замена поршневой с использованием модернизированных поршней немецкой фирмы Кольбеншмидт
2. Модернизация поршневой группы
Подробнее об устранении повышенного расхода масла путем модернизации поршневой группы на моторах 1,4, 1,8, 2,0 TSI, TFSI ранее уже высказывал свое авторитетное мнение журнал «За рулем» в своей статье — Масложор: почему моторы VAG подъедают масло
Мы смогли несколько изменить и модернизировать современную конструкцию поршневой группы моторов 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI, внедрив в неё надёжные усиленные поршневые кольца, подобные тем, основательным классическим поршневым кольцам, которые ставились когда-то на двигатели-миллионники Ауди и Фольксваген.
Благодаря технологиям, внедренным мастерами Бисмарк-Авто, на выходе на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI мы получили надежный, доработанный двигатель с ресурсом минимально в 250-300 тыс.км,
Помимо устранения повышенного расхода масла нам удалось добиться некоторого увеличения мощности и снижения расхода топлива за счет улучшения газового замка в поршневой группе, точнее — теперь, за счет модернизации поршневой группы, меньше газов прорывается в картер двигателя, благодаря чему увеличивается мощность и снижается расход топлива.
Более подробно мы рассматривали вопрос модернизации в нашей статье, ознакомиться с которой можно, перейдя по следующий ссылке — Устранение повышенного расхода масла, борьба с масложором на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI на а/м Ауди, Фольксваген, Шкода, СЕАТ. Причины, пути решения и способы устранения: замена поршневой, замена поршневых колец, ремонт и модернизация поршневой группы на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI.

В большей части сервисов за аналогичную услугу по ликвидации повышенного расхода масла запрашивают от 150 до 250 тысяч рублей. Почему наша цена ниже? Тому есть несколько причин :

1) Мы оптимизировали расходную часть нашего сервиса, наши текущие расходы минимальны.
2) У нас работают только серьезные специалисты по ремонту двигателей. Мы обошлись без менеджеров, кладовщиков и доставщиков, и вам не нужно оплачивать их зарплату.
3) Наша стратегия — охват рынка. Для нас в приоритете замена двух поршневых групп за 115, вместо одной за 230.
4) Мы используем новые поршни усовершенствованной конструкции Kolbenshmidt, работы производятся квалифицированным мастерами с техническим образованием.

Маслосъёмные кольца — причина масложора?

Среди множества сервисов и автомехаников давно существует широко распространённое мнение о том, что в съёме масла со стенок цилиндров участвуют только маслосъёмные кольца.
Увы, но это заблуждение.

Клиентов, обратившихся в сервис с так называемым масложором, в принудительном порядке заставляют менять форсунки для охлаждения днища поршня — на те форсунки, которые срабатывают на более высоком давлении, якобы прежние форсунки работают на холостом ходу и заливают маслом поршень изнутри, не давая маслу со стенок цилиндров проходить через отверстия в канавках маслосъёмных колец, якобы создаётся мистическое и загадочное «противодавление».

Однако, эти мастера-теоретики не учитывают множество факторов, таких как, например, многочасовое стояние автомобиля в пробках, когда двигатель работает практически на холостом ходу и поршни, после вмешательства этих горе-теоретиков, не получают должного охлаждения, что, в свою очередь, ведёт к плачевным последствиям и порой заканчивается разрушением поршней, или, так называемым «отпуском», т.е. потерей упругости поршневых колец.

Бытует мнение что маслосъёмное кольцо, и только оно одно, занимается съёмом масла со стенок цилиндров, ну что ж, вполне логично, ведь оно так и называется — маслосъёмное кольцо, хотя неплохо было бы знать, что оно занимается только предварительным съёмом масла, начисто это делает среднее поршневое кольцо, ведь это становится ясно, исходя из его конструкции.

Если специалист в сервисе, в который вы обратились с проблемой масложора, не может объяснить вам, как именно участвует среднее поршневое кольцо в процессе снятия масла, то это серьезный повод задуматься о компетенции мастера, в частности, и техцентра, в целом.

В нашем техцентре Бисмарк-Авто работают специалисты с профильным образованием, обучавшиеся в учебных заведениях при крупнейших автозаводах России, и получивших там серьёзные фундаментальные знания по устройству и ремонту автомобилей, чему есть подтверждающие документы — дипломы государственного образца, которые, в свою очередь, гарантируют системный подход к ремонту вашего автомобиля.

Посмотреть в деталях, как именно мы осуществляем ремонт двигателей Ауди, Фольксваген, Шкода и Порше, вы можете, пройдя по следующим ссылкам:

В этой статье мы рассмотрим порядок действий, строение и особенности замены поршневой группы на моторах 1.8, 2.0 TSI, TFSI, которые идут на автомобили VAG: Ауди, Фольксваген, Шкода, СЕАТ

Проблемы с повышенным расходом масла на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI на а/м Ауди, Фольксваген, Шкода, СЕАТ начались в начале 2000-х годов, и с тех пор только ленивый не рассуждал о том, каковы же причины масложора и как с ним бороться.

Читайте также:
