Идея сделать FAQ по аудиосистемам BMW возникла у меня давно, но информации накоплено настолько много, что её пришлось разбить на несколько статей. Сегодня начну с обзора штатных систем в современных BMW. Их много, охватить абсолютно всё нереально, поэтому речь пойдёт только о самых массовых вариантах аудиосистем. В приведённых ниже таблицах можно посмотреть, сколько динамиков и где они расположены в разных заводских системах и в разных кузовах BMW. Кузова, которые не упомянуты, могут иметь иные концепции и места установки.
Базовая система STEREO
Эта система обычно никак не обозначается и установлена "по умолчанию". Это означает, что если в списке опций нет ничего, что было бы связано с аудиосистемой, то в автомобиле будет установлена именно Stereo.
Два фронтальных СЧ диаметром 10 см в передних дверях, сопротивление 4 Ом. Два тыловых СЧ диаметром 10 см (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), сопротивление 4 Ом. Эти динамики в системе Stereo есть всегда, а ВЧ динамиков никогда нет (по этому фактору Stereo сразу легко узнать). Также в системе есть динамики под сиденьями диаметром 16 см и сопротивлением 4 Ом, но в некоторых комплектациях 1-er, 2-er, 3-er и X1 может быть установлен всего один динамик под водительским сиденьем. К сожалению, по VIN это никак не определить, и надо просто послушать, есть ли динамик под сиденьем справа. Его отсутствие – это неприятность при апгрейде, поскольку корпуса под него тоже не будет, и его придётся докупать отдельно.
Все компоненты в системе Stereo работают от встроенного усилителя головного устройства, при этом динамики под сиденьями подключены параллельно динамикам в дверях. Сигнал на фронтальных выходах ГУ широкополосный, но АЧХ неровная и приподнята к краям диапазона (это при необходимости "излечивается" кодированием ГУ, но об этом будет рассказано в следующей статье). Это призвано компенсировать отсутствие твитеров и ущербность мидбасовых динамиков под сиденьями. Правда, BMW их гордо называет сабвуферами, но это не очень вяжется с их способностями. На тыловых динамиках сигнал подрезан снизу примерно на 120 Гц.
Система Hi-Fi
Эта система в списке опций обозначается как S676A. Несмотря на громкое название до понятия Hi-Fi ей всё же далековато. С этой опцией в автомобиле появляется отдельный усилитель и высокочастотные динамики (правда, не во всех моделях – 1-er F**, 2-er, X1 F48 и X2 даже с этой опцией будут без твитеров). Эта система может быть базовой для некоторых серий и региональных рынков, но при этом будет присутствовать в списке опций в разделе "базовая комплектация".
Почти во всех автомобилях с опцией "Система динамиков HiFi" (за исключением 1-er, 2-er, X1, X2) ситуация будет следующей:
Система содержит СЧ динамики 10 см и твитеры 25 мм в передних дверях. Такого же калибра стоят СЧ динамики в задних дверях (но не всегда, см. таблицу) и твитеры в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу). Их сопротивление – 4 Ом. А вот динамики под сиденьями диаметром 20 см имеют сопротивление 2 Ом. Также в системе может быть центральный канал в торпедо – СЧ динамик 10 см и твитер (есть не всегда, см. таблицу) диаметром 25 мм. СЧ и ВЧ подключены на один канал усилителя параллельно через разделительный фильтр (конденсатор) для ВЧ динамика.
К выходам усилителя попарно подключены динамики в передних дверях, тыловая акустика, динамики под сиденьями и на одном канале центральная акустика (когда есть). Усилитель подключен к высокоуровневым выходам ГУ, но при этой опции сигнал на выходе уже с ровной АЧХ. Никакой дополнительной обработки сигнала в этих усилителях нет за исключением активной фильтрации. Никаких цифровых шин к усилителю в системе Hi-Fi не подключено, что даёт большие возможности для улучшения звука в таких автомобилях, т. к. замена усилителя на альтернативный пройдёт абсолютно незаметно для всей бортовой электроники.
Следующей в иерархии заводских опциональных аудиосистем для BMW идут сразу несколько абсолютно одинаковых по составу компонентов и принципиальной схеме систем, называемых для разных кузовов и рынков сбыта или HiFi Professional with DSP (опция S677A, её же можно встретить с названием Top Hi-fi» или Logic 7), или "Harman/Kardon система объемного звучания" (опция S688A).
Почти во всех автомобилях с опциями S677A и S688A (исключение составляют опять же 1-er, 2-er и X1 F) динамики и известные параметры следующие:
СЧ диаметром 10 см и ВЧ диаметром 25 мм в передних дверях, сопротивление 4 Ом. СЧ диаметром 10 см и ВЧ 25 мм (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), сопротивление 4 Ом. Дополнительные тыловые динамики – СЧ 10 см и ВЧ 25 мм (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу). Динамики под сиденьями, диаметром 20 см и сопротивлением 8 Ом. В этих системах тоже есть центральный канал в торпедо – СЧ динамик 10 см и ВЧ (но не всегда, см. таблицу) диаметром 25 мм. СЧ и ВЧ динамики подключены на один канал усилителя параллельно через разделительный фильтр (конденсатор) для ВЧ динамика. Из этого правила тоже есть некоторые исключения, например в некоторых кузовах нет вторых тыловых динамиков и центрального канала (см. в таблице).
Усилитель со встроенным процессором обработки звукового сигнала (DSP), в меню ГУ появляются дополнительные настройки эквалайзера и "объёмного звучания". Усилитель получает сигнал от ГУ по цифровой оптической шине MOST, и для его замены на альтернативный потребуется специальные интерфейсный преобразователь.
Абсолютно такой же состав и схему имеет Аудиосистема Individual (опция S752A), предлагавшаяся для ряда кузовов E-серии. Разница в том, что у динамиков в дверях там полноценные кроссоверы, а тыловые и центральный динамики в некоторых моделях коаксиальные. Внешне эту опцию легко опознать по особым грилям на динамиках в дверях (они с серебристыми ободками).
Перейдём теперь к топовым вариантам систем. Усилители там, конечно, тоже с процессорами и подключены по шине MOST.
Bowers & Wilkins High End Sound System (опция S6F1A) повторяет по составу и расположению динамиков "Harman/Kardon система объемного звучания" (опция S688A). Разница только в том, что усилитель десятиканальный, и центральный канал подключен поканально. Защитные грили в этих системах металлические, с подсветкой для динамиков.
Bang&Olufsen High End Surround Sound (опция S6F2A) также повторяет по составу и расположению динамиков системы Harman/Kardon система объемного звучания (опция S688A), но здесь уже все динамики подключены полностью поканально и, соответственно, у усилителя целых 16 каналов. Грили тоже из металла и с подсветками.
Особняком стоит опция Система Hi-Fi Harman Kardon (опция S674A)для 1-er F**, 2-er, X1 F48 и X2. В этих автомобилях под этим кодом, скрывается практически стандартная для прочих кузовов система Hi-Fi, а усилитель не имеет ни процессора, ни шины MOST.
На картинках расположение динамиков в системах Hi-Fi и Harman/Kardon на примере G30
В следующей статье я расскажу о том, как радикально улучшить звучание перечисленных штатных систем исходя из опыта такого апгрейда, теоретических обоснований, тестов и обширной практики.
Подключение усилителя и моноблока + акустика bmw f20
В обсуждении: Подключение усилителя и моноблока + акустика bmw f20
Имеется автомобиль bmw единица f20, в ней установлена самая базовая музыка без пищалок.
Планирую ставить хорошую акустику без замены головного устройства в несколько этапов в связи с ограниченным бюджетом.
1 этап
а) Меняю свои рамки окон передних дверей на рамки с установочным местом для пищалок.
б) Ставлю комплект Eton B-100W: пищалку в оконный треугольник и среднечастотник в стандартное место. Среднечастотник с пищалкой разделены прилагаемым кроссовером. Нигде не нашел информацию, на какой частоте идёт разделение - напишу письмо производителю.
в) Ставлю мидбасы (позиционируются производителем как сабвуферы) ETON B 195 Neo в стандартные места под сидениями.
г) В багажник ставлю 6-канальный усилитель Eton SDA 100.6 и подключаю его по высокому уровню кабелем Eton BAK к кабелю от мидбасов под сидениями. У этого кабеля уже имеются стандартные разъёмы для подключения усилителя к кабелю от мидбасов и подключения установленных динамиков к усилителю. Использовать каналы усилка предполагается так: 1 и 2 каналы (2х75 W @4 Ohm) пойдут на среднечастотники с пищалками (2х 50 W @4 Ohm номинал), 3+4 и 5+6 каналы в мосте (2х 220 W @ 4 Ohm) пойдут на мидбасы (2х 150 W @4 Ohm номинал). Среднечастотникам ставлю хайпас 200 Гц, мидбасам лоупас 200Гц (по заявлению производителя, мидбас играет частоты 32-200Гц, поэтому не ясно, стоит ли его резать сверху?)
Здесь вопрос: с мидбасов приходят 4 входных кабеля с высоким уровнем, а на усилке 6 входов, следовательно 2 кабеля с одного мидбаса надо подключить в усилитель напрямую, а еще 2 со второго мидбаса распараллелить У-кабелем и подключить во все 4 оставшиеся входа усилителя? Правильно ли так делать? Есть ли недостатки такого сетапа, кроме конвертации высокого уровня обратно в низкий усилком?
2 этап
а) Покупается саб 12-15" 2+2 ватт на 700, изготавливается короб.
б) Саб подключаю к моноблоку Eton SDA 750.1 (1x 800 W @ 1 Ohm).
в) Распараллеливаю У-кабелем еще нераспараллеленный кабель с мидбасов, подключенный к шестиканальнику, и втыкаю получившиеся 2 свободных кабеля в моноблок.
г) Режу мидбасы на усилителе хайпасом 60Гц (лоупас на 200Гц при этом отменяется), саб режу моноблоком на 60Гц сверху.
Есть ли тут какие-то проблемы?
Так как я новичок в автозвуке, то могу ошибаться в правильности выбора и подключения компонентов. Прошу покритиковать сетап и указать на какие-либо существенные недостатки в нем.
ТЮНИНГ BMW 1 СЕРИЯ
LCI, F20, F21
Технический центр «BMW TIME» предлагает пакет услуг для BMW 1 серия LCI, F20, F21. Для Вашего удобства мы разместили их в 10-ти разделах: Лучшее, Интерьер, Экстерьер и т.д. С их помощью Ваш автомобиль станет еще более индивидуальным, комфортным и динамичным.
МУЛЬТИМЕДИА BMW
Используйте новейшие информационные и развлекательные комплексы в автомобиле! Техцентр «BMW-TIME» предлагает установку полного спектра мультимедиа систем и дооснащение БМВ оригинальными опциями BMW, не установленными производителем, с сохранением заводской гарантии.
- Встроенный жесткий диск 200 GB, на который можно сохранить музыку и фильмы.
Оригинальная мультимедийная навигация BMW Professional NBT
Установка NBT на BMW - это возможность пользоваться современной, быстродейственной и очень мощной системой поиска, навигации и мультимедиа.
Большой 8.8” экран и мощный процессор с частотой 1,3 ГГц позволяют оценить яркие преимущества мультимедиа NBT на BMW. Ожидание загрузки системы – оно составляет долю секунд! Просматривайте данные навигационной службы в режиме 3D.
В стоимость установки входит:
- Экран 8.8"
- Джойстик Touch (сенсорный джойстик под (touch)
- Головной блок NBT HU Harman,
- NBT обновленная последней прошивкой 2019 г.
- GPS антенна
- Активация навигации кодами FSC
- Навигационные карты 2020-1
- Активация пробок RTTI и Bmw Online (при наличии кнопки SoS на потолке)
- Активация просмотра видео с usb любых форматов в движении
- Установка и кодирование
В подарок: Кодирование "Видео в движении" и "Start/Stop" - запоминает последнее положение
Все работы проводятся на лицензированном оборудование BMW.
Заводская гарантия при установке NBT полностью сохраняется.
Гарантия на комплект и установку 0.5 года.
Время установки: 1.5 часа
NBT EVO BMW G-серии — оригинальная штатная навигация на модельный ряд BMW.
NBT EVO имеет новый дизайн корпуса, обновлённое меню, высокоскоростной интерфейс, оптимизированную систему навигации и поддержку 4G.
Яркий и насыщенный цветной экран 8,8″, встроенный процессор с частотой 1,3 ГГц, оперативная память 1 ГБ и объёмный жёсткий диск 200 ГБ для хранения музыки и контента.
Встроенный DVD-проигрыватель воспроизводит самые популярные форматы: DVD, MP3, WMA. NBT EVO BMW имеют возможность поддержки функции CarPlay BMW.
Возможности системы NBT EVO:
- Улучшенная производительность: скорость работы, графика, обработка аудио потока по сравнению с NBT;
- Screen mirroring (копирование изображения с экрана телефона на дисплей: Яндекс навигатор, Youtube и тд);
- Carplay: управление основные функциями iPhone через интерфейс;
- USB-разъем;
- Bluetoth (громкая связь, воспроизведение музыки с телефона);
- Навигация (актуальные карты 2019-4, пробки, дорожные события и т.д.);
- Импортирование музыки на встроенный жесткий диск;
- Голосовое управление;
- Воспроизведение видео с флэшки (с функцией масштабирования);
- Встроенный DVD привод;
- Возможность подключения камеры заднего вида, ТВ – тюнера DVB T2 и многое другое.
- Кнопки прямого доступа к функциям, которые чаще всего использует водитель: аудиосистема, телефон и навигация;
- Функция конвертации музыки с CD диска на жесткий диск.
Технические характеристики Professional BMW NBT EVO:
- Процессор 1,3 ГГц;
- Оперативная памятью 1 ГБ;
- Флэш-накопитель 8 ГБ;
- Жесткий диск 200 ГБ;
- USB;
- Меню ID6;
- Встроенный интернет-браузер в BMW NBT Evo;
- DVD-привод воспроизводит MP3, DVD, WMA;
- 8,8″ экран с разрешением 1280×480
- Сенсорный экран (+10 000 руб.)
Подходит для автомобилей с даты выпуска от 2016/07
Время установки: 2 часа
Гарантия на комплект и установку 0,5 года.
Оригинальная камера заднего с интеллектуальной разметкой и отображением датчиков парковки на штатном мониторе BMW.
- камера;
- ручка багажника с разъемом для «глазка»;
- оригинальный комплект проводки;
- электронный блок управления;
- предохранитель на 5 А.
Одной из наиболее полезных опций в современном городском автомобиле – камера заднего вида. Как показывает практика, даже самый опытный и уверенный в себе водитель не всегда способен безопасно припарковаться в нынешних городских условиях. Особенно в том случае, если автомобиль далёк от стандартных габаритов традиционной легковой машины, в условиях плохой видимости бывает очень непросто припарковать транспортное средство без помощи дополнительного оборудования.
Уверенно выполняйте сложные маневры и паркуйтесь, не оглядываясь назад. Камера заднего вида BMW позволит вам видеть неискаженное изображение пространства позади автомобиля на головном экране. Включите передачу заднего хода, и камера включится автоматически. Пользуйтесь подсказками виртуальной разметки, которая подскажет вам, достаточно ли здесь места для парковки автомобиля.
Время установки: 3 часа
Охранно-сервисная система с функцией автозапуска на основе PANDORA – самая совершенная и функциональная система в своем классе, которая теперь отличается еще и рекордно низким энергопотреблением, недоступным для других GPRS-систем – менее 10 мА, в полноактивном режиме, с активной GPRS-сессией, работающем Bluetooth, датчиками удара/движения/наклона и всеми необходимыми интерфейсами.
- Полный контроль и управление автомобилем или личным автопарком доступен со смартфонов под управлением iOS и Android
- Интернет уведомления (PUSH), режим активной охраны, поиск на парковке
- Подробная история событий и перемещений автомобиля
- Гибкая настройка режимов работы телеметрической системы, в том числе автоматического запуска двигателя по расписанию
- Гибкая настройка уведомлений (PUSH, SMS, голосовой вызов) на различные номера и устройства
- Многофункциональные, программируемые кнопки управления
- Устройство имеет два акселерометра, что дает еще большую защиту от ложных срабатываний
Изделие обладает очень развитым Bluetooth-интерфейсом, не имеющим себе равных. Мобильные приложения особенно хорошо работают со столь высокофункциональным изделием – для пользователя доступны настройки датчиков, режимов работы автосигнализации, расписания автозапуска двигателя и многое другое. Причем, очень интуитивно понятно и привычно, без необходимости читать инструкцию.
BMW 1 series (F20) АВТО ЗВУК (ИНСТРУКЦИЯ — ЧАСТЬ №3) — Проводка. BMW 1 (F20)
Всем привет! Вот она — долго жданная часть!
Будет много слов и меньше фоток, но будем кратки.
Здесь я отвечу на вопросы:
1. Стоит ли все делать без усилителя?
2. Откуда взять сигнал?
3. Почему и почему не по другому?
4. Что и куда подключать дальше?
5. Как подключить качествено? Паять или скручивать провода?
6. Как подключить питание усилителей и преобразователя?
Начнем по порядку
1. Стоит ли все делать без усилителя?
На BMW f20 с самой простой (даже не хай-фай музыкой) Eton в двери и пищалки встают как родные, чего не скажешь о мид-басах по сидениями (встают как родные если была Хай-Фай музыка) — в связи с этим многии хотят поставить без усилителя
---- НЕ ДЕЛАЙТЕ ЭТОГО-----
— Без уся и фильтра частот пищалки начнут пердеть через 2 месяца (их кросовер не справляется с слишком низкими частотами) — у меня было такое!
— Мид Бассы (Eton usb150) — без усилителя вообще не будут играть, и тут не надо даже спорить. Они номиналом 150ватт, а ГУ и 18ватт не даст…
_________________ВЫВОД — НУЖЕН УСИЛИТЕЛЬ (для СЧ+ВЧ и НЧ)__________
2. Откуда взять сигнал?
Сигнал надо брать с кабелей от Мид-Бассов (левый и правый)! — Не с задних колонок, и не выпаявать тюльпаны на ГУ!
3. Почему и почему не по другому?
Потому что незачем!
— Из ГУ выходит всего! ВСЕГО! 2 канала для фронта и 2 для тыла.
— Тыл сразу урезан по частотам так как там только один динамик на сторону играющий что то среднее…
— Фронт же изначально 3х компонентный и играет все от самого низа до самого верху!
Меньше наводок
Тот факт что мы берем высокий сигнал от гу а не линейный (как при выпайке тюльпанов), помогает избежать наводок, так как высоковольтный сигнал примет более устойчев чем низковольтный (логично)
4. Что и куда подключать дальше?
Изначально было
Сигнал приходит на мид басс (Те провода что потолще это от ГУ на вход, а по тоньше на выход), из него выходит уже на СЧ. (в штатной систему нет пищалок)
Это левый дин (тут черно/красный черно/коричневый)
Это Правый (синий/красный и синий/коричневый) Ниже схема… для наглядности
Цвета подписанны не правильно, смотрите картинки!
с усилителем
С усилителем мы как бы врезаемся между Мид басом и ГУ на проводе большего сечения.
Режем и ведем до усилителя чать от ГУ, а потом от усилителя обратно к части провода на мид басс, ну и на СЧ
Вот к стати тот тонкий провод от МидБасса заходит в СЧ (это уже Eton поэтому тут уже подключена пищалка)
5. Как подключить качествено? Паять или скручивать провода?
Не то и не другое!
— Пайка лучше скрутки в моем понемании если вы хорошо можете это сделать, но она может быть хрупковато если допустите ошибки… Так уж лучше ПОДРУГОМУ
Используйте "коннекторы Бананы RC" — прогуглите, они есть в любом магазине радиомоделей (или в инете) — ну или подобные
Они могут быть от 2 до 5мм
— они никогда не потеряют рассоединятся и при этом если захотите переделать это просто и може будет временно подключить все без уся просто переключив провода =)
— Про качество контакта нет смысла говорить оно тут на высоте и стоимость по 100 руб за 3 пары!
Заводка аккустического провода в усилитель
используйте вот такую трубку обжим одев ее на кабель и потом уже зажав в усилителе
DAXX Клемма Трубка обжим
Как видете можно прямо в дверях сделать все подключения
6. Как подключить питание усилителей и преобразователя?
Тут все объяснение под фотками =)
от усей кидаем провода вниз
тут их укорачиваем
Минус одеваем на зачищенный болт
Для плюса сделали такую площадку просверлив пару рырок в металической пластинке (просто и аккуратно)
Два провода от усилителя мы зачитили от изоляции, раскрыли веером и скрутили веера вместе, поотом зажав в 4Ga клеме =) Все это одеваем на болт в боксе с права (удобно прячется) ТУТ ЖЕ ПРОВОД питания конвертора (тут он желтый и тут же предохранитель )
Потом приподняв сидение мы отмичаем на родном фальш полу где упираются провода и режем
Вырезаем вот такие отверстия
и вот что было и стало =)
вот что стало) Как видите я уложил гофру что бы на перегибе вниз провода не заламывались слишком сильно, да и угол острый
ВОТ И ВСЕ!
Если понравилось не забываем лайкать и рекомендавать =D
Установка звука в BMW 528 F10
Автомобиль - новенький седан БМВ в новом кузове пятой серии, BMW 528 F10.
Клиент - продвинутый молодой человек, имеющий большой опыт доводки аудиосистем бывших в его эксплуатации автомобилей.
Нынешняя "пятёрка" устраивала всем, кроме категорического нежелания воспроизводить хотя бы удовлетворительно всё, кроме радио и голоса собеседника через блютус. До прослушивания "штатки" на высокой громкости дело не доходило ввиду убийственной какофонии.
1. не вмешиваться в дизайн салона,
2. в багажнике место занимать с умом,
3. функционал штатной мультимедиа, включая парковочный комплект и громкую связь, должен остаться в полном объёме.
Сразу оговорюсь, что невзирая на терпеливость Заказчика и отсутствие зажима по срокам, повозиться таки пришлось.
Обо всём по-порядку.
С майфуном решилось относительно просто - повезло, что с завода стоит простая башка с оконечником в одном корпусе. Никаких внешних усилителей, "лоджиков" и прочих красивостей. Через микруху организовали линейные выходы на фронт и тыл. Фронт работает, как положено, на фронтальную акустику, тыловые выходы - работают на саб. Датчики парковки и громкая связь функционируют без потерь.
В этом проекте решил уже во второй раз использовать эквалайзер Раймонда Скурулса APL-1. Дальше буду называть его просто - АПЛ.
Использование эквалайзера вызвано рядом причин.
Во-первых, штатная голова, как и головные устройства подавляющего большинства современных автомобилей уровня выше среднего, имеет неотключаемую эквализацию. То есть, баварские инженеры зашили в майфун постоянную кривую, учитывающую вносимые салоном изменения в АЧХ аудиосистемы, как, собственно, и кривизну непосредственно аудиосистемы, как таковой.
Продемонстрировать, к сожалению, не могу, но заверяю - к ровной АЧХ эта кривая не имеет никакого отношения.
Собственно, это одна из главных причин, по которым в конкретно этой машине, как и во множестве других современных автомобилей, нельзя просто ограничиться заменой динамиков и получить хороший звук. Будет лучше - вне всяких сомнений. Но приличным этот звук можно будет назвать с большой натяжкой - не в обиду счастливым обладателям таких же "пятёрок" с установленным комплектом "Аудиосистем".
Во-вторых, "шумность" БМВ - притча во языцех. Поставить в БМВ хороший звук и не поиметь гемор с устранением наводок - большая удача.
АПЛ решает эту задачу сам - земля питания и сигнальная развязаны гальванически.
Посему, после продолжительной лекции о плюсах и минусах (их реально мало) использования АПЛ Клиент-таки решился на эксперимент и одобрил его появление на борту аудиосистемы.
Акустика. Штатная акустика - песнь экономии. Мидбасовые динамики весом с мобилку - карнавал продолжается. Разумеется, ждать от таких динамиков каких-либо подвигов а-ля "глубокий сочный удар бас-бочки" - наивность. Серединки - из той же серии. Твитеры - пластиковый обратный конус. В-общем, штатная акустика в полном составе ушла в мусорное ведро.
Фронт решил было собрать на Саундстатусе серии Pro.
Сделали композитные боксы в штатные ниши под сиденья, чтобы поставить в них "шестёрки". Надо было слушаться ребят, говорящих, что в штатное место поставить стандартный шестидюймовый динамик - целая эпопея. Затверждаю - так оно и есть. Композитные боксы выкинули. Утяжелили родные объёмы полиэфиркой, где возможно, обработали Шумовым Проф-Ф, с небольшой доработкой установили "восьмёрки" из комплекта Аудиосистем, предназначенного для установки в БМВ. Эти динамики, положа руку на сердце, тоже не являются шедевром инженерной разработки, но в результате показали себя весьма достойной альтернативой штатным.
Серединки изначально поставили Soundstatus MD-2 - маленькие диффузорники с катушкой 2 дюйма на шикарном магните. Так вот - это была ошибка. Потом объясню, почему. Серединки поставили в штатные места с минимальной доработкой, заключающейся в установке проставок из фанеры, обеспечивающих максимально возможный доворот излучателей в сторону слушателя.
Твитеры - из комплекта Soundstatus Pro, замечательно встали в штатные места в уголках зеркал заднего вида.
Тяжёлая артиллерия - сабвуфер Soundstatus Pro12. Шикарно исполненный динамик с внушительным магнитом, двумя катушками по 2 Ом и номиналом в полкило, просящийся в объём три четверти "кубика" - залог волосынаголовешевелящего баса в любом авто. Даже в БМВ. Даже в седане.
На саб работает усилитель ArtSound XD 1200.1 - из новоявленных "гибридных цифровиков". Если не вдаваться в подробности - вещь отличная. Басовая крутилка, малый размер, цена в районе трёхсот долларов и неплохой рельеф баса - всё в одной корзинке. Рекомендую.
На фронт трудится зарекомендовавший себя с исключительно положительной стороны DLS CA-650. Почему шестиканальник? Потому-что ваяем активную поканалку. Соответственно, режем полосы усилителем. ДЛС - один из очень немногих аппаратов, "за недорого" делающих это непринуждённо и без катастрофических последствий для звучания. Усилители прикручены к монтажной панели, закреплённой на задней полке автомобиля на резьбовые заклёпки.
Для саба изваяли "стелс" в левое крыло общим объёмом 30 литров. 30 - чтобы не было недостатка в инфранизких частотах, которыми изобилуют саундэффекты в трансе. Если помните - увеличенный объём ЗЯ позволяет справедливо ожидать повышенной отдачи динамика на инфранизких частотах. Оказалось бы больше необходимого - можно было бы поджать объём. Но получилось в самый раз.
С грилем повозились - Про 12 - довольно статная головка с внушительным ходом, поэтому вариант установки обычных готовых грилей отвалился после трёх примерок. Собрали самодельный из набора с трогательным названием "вешалка для ванной".
Установка Harman Kardon и NBT EVO в BMW F30
СЧ динамики Stereo BMW F30
Подседельные динамики Stereo BMW F30
- СЧ-динамики в передних дверях, задних дверях и задней полке (100 мм, 4 Ом);
- ВЧ-динамики в передних дверях, задних дверях и задней полке (25 мм, 4 Ом);
- НЧ-динамики под передними сиденьями (200 мм, 8 Ом);
- СЧ-динамик в центральном канале (100 мм, 4 Ом);
- ВЧ-динамик в центральном канале (25 мм, 4 Ом);
- Усилитель со встроенным процессором обработки звукового сигнала DSP.
- кронштейн усилителя;
- мелкий лоток в багажник;
- кронштейны ВЧ-динамиков в задних дверях;
- задняя полка;
- уплотнители рам окон передних дверей;
- комплект проводки.
Базовое мультимедийное устройство имеет унылый вид и скудный функционал
Передняя часть салона разобрана Переходим назад.
Заднюю полку тоже долой. На ее место встанет полка с кронштейнами для тыловой акустики.
Усилитель Harman Kardon
Тянем проводку
Много проводки
Проводка расходится по всему салону
Сравните с базовым
Тыловая акустика добавит объема
Торпедо автомобиля с базовой аудиосистемой
За кажущейся простотой - большой опыт
Эквалайзер позволит подстроить звук под потребности самого требовательного слушателя
Замена подседельных сабвуферов BMW F30 2014 года.
Решить эту проблему можно разными путями в зависимости от бюджета и этических норм ))
В небольшом бюджете это следующие варианты.
а все остальные могут обратится к другим производителям, например у Eton, Audio system, Ground Zero, Gladen есть комплекты, которые состоит из акустики по посадочным размерам полностью подходящей в штатные места. усилитель подбирается уже исходя из бюджета клиента.
Сегодня в работу к нам попал автомобиль, который дооснастили комплектом Alpine Hi-fi у дилера, после это мы закодировали Hi-Fi, но звучание все равно не радовало владельца, было решено заменить подседельные сабвуферы на Audio System AX08 BMW Plus.
Откручиваем сидения, извлекаем корпуса со штатными 16см динамиками.
Динамики вклеены в корпус, поэтому для их демонтажа придется потрудиться. После того как мы их достали можно приступить к сравнению.
Новые ддинамики audio system идеально входят в штатный корпус в отличии от аналогов например от Etona.
Для плотного прилегания динамика к корпусу проклеиваем посадочную плоскость шумоизоляцией Шумофф Герметон А15Л
для фиксации сверлим 3 отверстия на 6 и используем болты с гайками.
Как видим в отличии от многих аналогов данные динамики идеально встают в штатное место, сетка также плотно притягивается к ковру и не мешает сидению.
Звучание меняется очень сильно в лучшую сторону. Отличный выбор для людей , которые хотят добавить баса, но не хотят ставить сабвуфер в багажник.
Автозвук в BMW 3 серии
Аудиосистема в автомобилях BMW 3 G20/F30 имеет 3 различных варианта, которые отличаются количеством динамиков и мощностью усилителя:
1. Базовая (6 динамиков, усилитель в головном устройстве)
2. Hi-Fi (9 динамиков, 7 канальный усилитель 205Вт), опция P676
3. Harman Kardon (16 динамиков, 9 канальный DSP усилитель 600Вт), опция P688
В основе систем общая архитектура: трехполосный фронт, (кроме 1 варианта) и тыловая акустика + в старших системах центральный канал и динамики тыловой подзвучки. Причем роль сабвуферов в любой системе выполняют 16 см плоские низкочастотные динамики, расположенные под передними сидениями. Весь остальной звуковой диапазон воспроизводится небольшими СЧ динамиками (10см) и ВЧ динамиками. Установленные под передними сидениями динамики, не являются сабвуферами в чистом виде, тк воспроизводят часть среднечастотного диапазона (до 250 Гц), потому что остальные динамики в системе маленькие и не справляются с более низкими частотами.
Основным недостатком такой конфигурации является «размытость» звуковой сцены и отсутствие глубокого баса. В топовой заводской системе частично устранены эти недостатки благодаря встроенным в усилитель цифровым эквалайзерам и применению более качественных и мощных динамиков.
Ниже представлено несколько базовых вариантов улучшения качества звука заводских аудиосистем BMW.
Вариант 1: Замена передней акустики, для а/м с аудиосистемой 1
Этот вариант предусматривает установку комплекта динамиков на место заводских и оптимизацию их работы с помощью 4-х канального усилителя. Комплект состоит из : передних динамиков - ВЧ динамиков с шелковым куполом, СЧ динамиков и НЧ динамиков с неодимовыми магнитами и резиновым подвесом. Установочные габариты полностью соответствуют заводским местам. Динамики имеют существенно большую перегрузочную способность и могут работать от мощного усилителя.
| Наименование | Цена |
|---|---|
| Установка 3-х полосного комплекта MTX TX6.BMW в комплекте с 4-х канальным согласующим усилителем Audio System (4*70 Вт) | от 65 000 руб. |
Вариант 2: Hi-Fi, для а/м с аудиосистемой 1, 2
Этот вариант предусматривает замену динамиков в передних, задних дверях и под сидениями. Комплект состоит из: передних динамиков - ВЧ динамиков с шелковым куполом, СЧ динамиков и НЧ динамиков с неодимовыми магнитами и резиновым подвесом; задних коаксиальных динамиков. Установочные габариты полностью соответствуют заводским местам. Как опция к этому комплекту может быть установлен сабвуфер 10".
Вариант 3: Hi-Fi с процессором, для а/м с аудиосистемой 1, 2, 3
Этот вариант предусматривает установку динамиков более высокого уровня и мощности, установку 8 канального усилителя/процессора и сабвуфера 10" в корпусе "Стелс".
Вариант 4: Top Hi-Fi с процессором, для а/м с аудиосистемой 1, 2, 3
Этот вариант предусматривает установку акустики топ уровня - Focal Elite K2 Power, изготовленных во Франции, установку многоканального процессора, нескольких усилителей высокой мощности и сабвуфера 10" в корпусе "Стелс".
Сабвуфер для а/м с аудиосистемой 2, 3
Этот вариант предусматривает установку отдельного сабвуфера с усилителем в багажном отделении для получения глубокого баса. Желательным условием установки сабвуфера является согласование его с подседельными динамиками. Это возможно только в случае подключения дополнительного усилителя с соответствующим фильтром.
ОСТАВЬТЕ СВОИ КОНТАКТЫ – И НАШ КОНСУЛЬТАНТ СВЯЖЕТСЯ С ВАМИ
В БЛИЖАЙШЕЕ ВРЕМЯ, ЧТОБЫ КОМПЕТЕНТНО ОТВЕТИТЬ
НА ЛЮБЫЕ ВАШИ ВОПРОСЫ!
© ООО "Киберкар Мотор Рус" 2018.
Все права защищены.
Принимаем к оплате:
ОТ 19 000 ₽
Заменяет до трех пультов дистанционного управления и позволяет управлять открытием ворот и гаражных дверей при помощи кнопок на корпусе зеркала заднего вида
Площадка для беспроводной зарядки, второй микрофон, а также два USB-разъема с зарядным током до 2 А, для быстрой зарядки мобильных устройств
Система кругового обзора, включая вид сверху и 3D-обзор, сигнализация аварийного сближения и полностью автоматический ассистент парковки
В критической ситуации во время движения ремни безопасности натягиваются, спинки сидений поднимаются, а боковые окна и люк в крыше закрываются
Система предупреждения о столкновении с функцией торможения, функция чтения дорожных знаков, система слежения за разметкой и помощи при перестроении
20 динамиков с общей выходной мощностью 1500 Вт. При включении аудиосистемы динамики подсвечиваются, визуально подчеркивая выдающееся качество звучания
Всегда теплый салон, чистые от снега стекла авто в любые морозы! Благодаря Webasto Вы в любой мороз сядете в прогретую машину, отправитесь в путь не теряя времени и настроения
ОТ 80 000 ₽
80 000 ₽
ОТ 45 000 ₽
Автоматическое подруливание колесами задней оси, изменение передаточного отношения рулевого механизма и регулировка усилия на рулевом колесе в зависимости от скорости и выбранного режима
ОТ 40 000 ₽
16 динамиков и цифровой усилитель мощностью 600 Вт с 9 каналами и возможностью индивидуальной настройки эквалайзера
ОТ 40 000 ₽
215 000 ₽
ДООСНАЩЕНИЕ BMW 3 СЕРИИ
G20

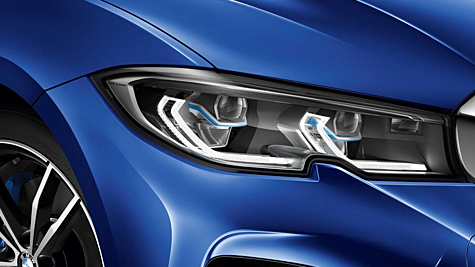

Освещают дорогу на расстояние до 530 метров, что почти вдвое дальше, чем при использовании обычных фар. Имеют синие акценты и надпись "BMW Laser"
Поддержание заданной дистанции до находящегося впереди автомобиля, а также полная остановка и разгон автомобиля при необходимости
АКТИВАЦИЯ ANDROID AUTO
Полноцветный проекционный дисплей на который выводятся: скорость движения, подсказки навигации, дорожные знаки и данные мультимедийной системы
Система предупреждения о столкновении с функцией торможения, система слежения за разметкой, а также возможность установки лимита скорости
УСТАНАВЛИВАЕМЫЕ ОПЦИИ
ОТ 45 000 ₽
ОТ 60 000 ₽
Возможность просмотра цифрового телевидения на штатном мониторе, в том числе во время движения автомобиля (до 140 км/ч), воспроизведения аудио- и видеофайлов с HDD- и USB-носителей
ОТ 130 000 ₽
ОТ 65 000 ₽
Высокоэффективные вентилируемые тормозные механизмы с 4-поршневыми суппортами спереди, и 2-поршневыми — сзади. Окрашены в темно-синий цвет и имеют логотип "M"
Позволяет подключать ваш смартфон на ОС Android к экрану мультимедийной системы автомобиля и использовать на нём основные приложения смартфона
Логотип «M» на внешней стороне суппортов. Улучшение теплового сопротивления благодаря более крупным, вентилируемым спортивным тормозным дискам
Активная вентиляция подушек и спинок передних сидений обеспечивает постоянную циркуляцию воздуха, а также уменьшает потоотделение
ОТ 160 000 ₽
170 000 ₽
ОТ 350 000 ₽
ПРИМЕРЫ НАШИХ РАБОТ
ОТ 300 000 ₽
Многофункциональное трехспицевое спортивное кожаное рулевое колесо М с отделкой черной кожей Walknappa подчеркивает спортивные возможности автомобиля
Предлагаются восемь ароматов четырех композиций. Можно установить два из них и использовать попеременно. Предусмотрены три степени регулировки интенсивности аромата
ОТ 140 000 ₽
Модульная система Travel & Comfort BMW («Путешествие и комфорт») разработана, чтобы создать в автомобиле максимально удобные условия для вас и ваших пассажиров
Подключение мультимедийно-развлекательной системы на базе ОС Android – AirTouch Performance. Весь функционал планшетного компьютера, встроенный в оригинальную мультимедийную систему
47 550 ₽
Услуги по оригинальному дооснащению и установке заводских опций в автомобили BMW F и G серий. Установочные центры в Москве, Санкт-Петербурге и Краснодаре. Доработка технических характеристик, замена комбинации приборов, установка проекционного дисплея, системы кругового обзора, активного круиз-контроля, KAFAS и любы других штатных опций.
Читайте также:
