Ходовая система Ford Focus I

Элементы задней подвески:
1 — продольный рычаг;
2 — амортизатор;
3 — подрамник;
4 — стабилизатор поперечной устойчивости;
5 — регулировочный болт (болт крепления нижнего заднего рычага к
подрамнику);
6 — нижний задний рычаг;
7 — пружина;
8 — буфер хода сжатия;
9 — тормозной щит;
10 — верхний рычаг;
11 — нижний передний рычаг;
12 — сайлент-блок продольного рычага;
13 — кронштейн крепления подушки системы выпуска отработавших газов
Задняя подвеска — независимая, многорычажная, с цилиндрическими витыми
пружинами и гидравлическими амортизаторами двустороннего действия.
Сварной штампованный подрамник подвески жестко закреплен на кузове
шестью болтами.
Основные несущие элементы подвески — штампованные продольные рычаги,
каждый из которых связан с подрамником тремя поперечными рычагами с
сайлент-блоками.
Сайлент-блоки запрессованы в отверстия рычагов. При замене
сай-лент-блоков в условиях гаража затруднительно выполнить все
требования, обеспечивающие их надежную работу, поэтому рекомендуется
заменять рычаги в сборе с сайлент-блоками.
В передней части продольного рычага установлен сайлент-блок, через
который рычаг прикреплен двумя болтами к кузову. К задней части рычага
приклепан тормозной щит, а также выполнены четыре отверстия для
крепления цапфы ступицы заднего колеса. На автомобилях с тормозными
механизмами барабанного и дискового типа ступичный узел и щит
различаются.
В ступицу запрессован двухрядный радиально-упорный подшипник. В процессе
эксплуатации подшипник не требует регулировки и смазки. При демонтаже
ступицы подшипник может разрушиться, поэтому не рекомендуется
разбирать ступичный узел без необходимости. В задних нижних поперечных
рычагах выполнены опорные чашки пружин. Верхние концы пружин упираются
в чашки подрамника. В чашках установлены резиновые прокладки.
Нижняя проушина амортизатора крепится болтом к продольному рычагу, а
шток амортизатора закреплен на кронштейне кузова гайкой. К подрамнику
задней подвески прикреплен стабилизатор поперечной устойчивости на
резиновых втулках. Штанга стабилизатора — из пружинной стали. Ее концы
через стойки с резинометаллическими шарнирами соединены с задними
нижними рычагами.
Задняя подвеска автомобиля с кузовом универсал отличается верхними
поперечными рычагами, амортизаторами и способом их крепления.

Описание конструкции

Передняя подвеска:
1 — ступица колеса;
2 — поворотный кулак;
3 — амортизаторная стойка;
4 — стойка стабилизатора по¬перечной устойчивости;
5 — задний сайлент-блок рычага подвески;
6 — подушка штанги стабилизатора;
7 — штанга стабилизато¬ра поперечной устойчивости;
8 — кронштейн крепления провода датчика скорости вращения колеса*;
9 — подшипник ступицы;
10 — шаровая опора;
11 — рычаг подвески;
12 — подрамник;
13 — передний сайлент-блок рычага подвески
* Для автомобиля с АБС
Передняя подвеска независимая, рычажно-телескопическая, с
гидравлическими газонаполненными амортизаторными стойками, винтовыми
цилиндрическими пружинами и стабилизатором поперечной устойчивости.
Основа подвески — телескопическая газонаполненная стойка с
установленной на ней пружиной (т. е. амортизаторная стойка). Нижний
виток пружины упирается в опорную чашку, выполненную на корпусе стойки,
а верхний — в съемную чашку, установленную на штоке. Ход сжатия
телескопической стойки ограничен пенополиуретановым буфером, надетым на
шток. От грязи и влаги шток защищен резиновым чехлом. Верхняя опора
стойки крепится к кузову на шпильках тремя самоконтрящимися гайками.
Эластичная резиновая подушка опоры позволяет стойке изменять угол
наклона при работе подвески и гасит высокочастотные колебания. Нижний
конец амортизаторной стойки закреплен в поворотном кулаке. Подшипник
опоры обеспечивает поворот стойки вместе с управляемым колесом.
Телескопическая стойка неразборной конструкции ремонту не подлежит.

Во избежание травмы не разбирайте корпус
газонаполненной телескопической стойки.
В поворотный кулак запрессован и зафиксирован стопорным кольцом
двухрядный радиально-упорный шариковый подшипник закрытого типа. Во
внутренние кольца подшипника с натягом установлена ступица колеса. В
процессе эксплуатации подшипник ступицы не требует регулировки и
смазки.

Детали амортизаторной стойки:
1 — резиновое демпферное полукольцо;
2 — пружина;
3 — верхняя опорная чашка пружины;
4 — защитный чехол штока;
5 — гайки крепления верхней опоры;
6 — гайка штока;
7 — верхняя опора;
8 — буфер хода сжатия;
9 — держатель защитного чехла штока;
10 — телескопическая стойка с нижней опорной чашкой пружины
Нижняя часть поворотного кулака через шаровую опору соединена с рычагом
подвески. Шаровая опора с рычагом составляет неразборную конструкцию.
Рычаг установлен на подрамнике на двух сайлент-блоках. При износе
шаровой опоры или сайлент-блоков заменяем рычаг в сборе.
Штанга стабилизатора поперечной устойчивости круглого сечения выполнена
из пружинной стали. Штанга закреплена на подрамнике через резиновые
подушки. Концы штанги через стойки с шаровыми шарнирами соединены с
амортизаторными стойками.

Замена амортизатора задней подвески Ford Focus I

Последовательность действий при снятии амортизатора можно изменить, исходя
из условий работы. Операцию удобнее выполнять, установив автомобиль на
смотровую канаву или эстакаду. При необходимости работу можно выполнить на
ровной площадке.

Для доступа к верхнему креплению амортизатора приподнимаем боковую обивку
багажного отделения с соответствующей стороны.

Снимаем верхнюю подушку с опорной шайбой.
Если работу выполняем на горизонтальной площадке, снимаем заднее колесо со
стороны демонтируемого амортизатора (см.«Замена
колеса») и устанавливаем под автомобиль надежную опору.

Головкой «на 15» отворачиваем болт крепления амортизатора к продольному
рычагу.

Детали верхнего крепления амортизатора:
1 — гайка штока;
2 — опорная шайба;
3 — верхняя подушка;
4 — шток амортизатора.

Снимаем с кожуха нижней подушки прокладку.

Снимаем кожух с буфера хода сжатия амортизатора.

Амортизатор задней подвески и его детали:
1 — болт нижнего крепления амортизатора;
2 — кожух;
3 — буфер хода сжатия амортизатора;
4 — чашка нижней подушки;
5 — опорная шайба;
6 — нижняя подушка;
7 — кожух опоры;
8 — прокладка;
9 — амортизатор.
Поврежденные детали заменяем. При необходимости переставляем снятые детали
на новый амортизатор.
Для установки амортизатора на место последовательность действий можно
выбирать, исходя из условий работы. Так, если нет помощника, сначала крепим
амортизатор к продольному рычагу, не затягивая болт крепления окончательно.

Направив шток амортизатора в отверстие кузова, поджимаем пружину задней
подвески подкатным гидравлическим домкратом.
При отсутствии такого домкрата устанавливаем колесо на шпильки,
заворачиваем гайки и плавно опускаем автомобиль на землю, направляя шток
амортизатора в отверстие кронштейна кузова. Заворачиваем гайку штока
амортизатора моментом 18 Н*м, удерживая шток от проворачивания.
Окончательно затягиваем болт нижнего крепления амортизатора моментом 115
Н*м, когда автомобиль опущен на колеса.
При наличии помощника установку амортизатора можно начать с верхнего
крепления.
На автомобиле с кузовом универсал амортизатор в верхней части имеет
проушину, которой он крепится к кронштейну на кузове. Чтобы получить
доступ к болту верхнего крепления, отворачиваем болты крепления
теплозащитного экрана задней части системы выпуска и отводим экран в
сторону. Нагружаем подвеску, подставив домкрат под задний нижний поперечный
рычаг со стороны снимаемого амортизатора. Болты нижнего и верхнего
креплений амортизатора окончательно затягиваем на автомобиле, стоящем на
колесах, моментом 115 Н*м.

Замена задних рычагов на Ford Focus 2 инструкция с фотографиями

Замена задних рычагов подвески на Форд Фокус 2 требуется в зависимости от пробега и убогости дорог, по которым вы перемещаетесь. Конечно, если сами рычаги не деформированы, то можно ограничится заменой задних сайлентблоков Ford Focus.

Задняя подвеска имеет сложную многорычажную и полностью независимую подвеску. Такая схема позволяет добиться отличной управляемости и комфорта в движении, но замена рычагов в сборе (как предписывает производитель) может влететь в копеечку.

Штампованные продольные рычаги Форд Фокус связаны с подрамником тремя поперечными рычагами через сайлент-блоки. Далее фотография всей конструкции с указанием конкретных элементов для наглядности.

Элементы задней подвески Форд Фокус 2

1 — сайлент-блок продольного рычага
2 — продольный рычаг
3 — нижний передний рычаг
4 — верхний рычаг
5 — амортизатор
6 — пружина
7 — подрамник
8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику)
9 — стабилизатор поперечной устойчивости
10 — нижний задний рычаг
11 — тормозной щит

Все задние рычаги Ford Focus 2 сделаны из штампованной стали с запрессованными в них сайлентблоками. Всего рычагов 4 штуки, это продольный, верхний, нижний передний и нижний задний рычаги. Далее подробно расскажем как каждый рычаг снять в отдельности.

Замена верхнего рычага Фокус

Замена верхнего рычага задней подвески Форд Фокус проводится при механической деформации или износе сайлентблоков (потрескавшиеся резина, отслоение и т.д.) Для снятия рычага нам понадобится эстакада или яма, стяжки для снятия задней пружины и регулируемый упор под нижний рычаг.

Снимаем пружину с помощью стяжек, снимаем колесо, устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Головкой «на 15» отворачиваем болт крепления верхнего рычага к продольному рычагу. Этот болт также крепит кронштейн тормозного шланга. Головкой «на 15» отворачиваем болт крепления верхнего рычага к подрамнику.

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг с автомобиля. Устанавливаем новый рычаг в обратной последовательности прогибом вниз.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Замена нижнего заднего рычага Фокус

В нижних задних рычагах Форд Фокус выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки. Как и в предыдущих случаях нам нужно будет снимать пружину, плюс откручивать стабилизатор поперечной устойчивости. Подставляем под задний рычаг упор ( в месте соединения с продольным рычагом).

Задняя подвеска имеет регулировку углов схождения колес, поэтому помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при сборке и установке нового рычага приблизительно сохранить углы схода-развала колес Форд Фокус. Положение головки регулировочного болта при этом можно не помечать, только шайба относительно подрамника.

Головкой «на 15» отворачиваем болт крепления нижнего заднего рычага к продольному рычагу и вынимаем болт. Чтобы можно было вынуть регулировочный болт после отворачивания гайки, необходимо отжать защелку адсорбера системы улавливания паров топлива и отвести адсорбер от подрамника.

Головкой или накидным ключом «на 18» отворачиваем гайку, удерживая регулировочный болт от проворачивания ключом «на 19». Снимаем эксцентриковую шайбу и вынимаем регулировочный болт. Болт имеет паз для фиксации шайбы в определенном положении.

Снимаем рычаг с машины. Поддев отверткой, снимаем с рычага резиновый буфер и устанавливаем его на новый рычаг. Правда если буфер разбит или имеет трещины и разрывы, его нужно естественно заменить.

Устанавливаем рычаг в обратной последовательности, при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля. А сделанная метка на эксцентриковой шайбе должна совпадать с меткой на подрамнике. Болт крепления рычага к продольному рычагу и гайку эксцентрикового болта окончательно затягиваем предписанными моментами только под нагрузкой, в положении «автомобиль на колесах».

После замены этого рычага желательно отрегулировать сход-развал задних колес.

Замена продольного рычага Фокус

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Снять задний подрамник форд фокус 2

Снимаем подрамник для замены при его деформации, вызвавшей нарушение углов установки передних колес, а также при наличии трещин и разрывов в металле. Вывешиваем переднюю часть автомобиля и надежно фиксируем автомобиль на подставках заводского изготовления. Снимаем передние колеса.

Головкой «на 15» отворачиваем болт крепления задней опоры силового агрегата к кронштейну.
Отсоединяем стойки стабилизатора поперечной устойчивости от штанги стабилизатора (см. «6.1. Ford Focus II. Снятие стойки стабилизатора поперечной устойчивости»). Отсоединяем пальцы шаровых опор от поворотных кулаков (см. «6.4. Ford Focus II. Снятие рычага»). Подрамник можно снять с рулевым механизмом в сборе, или предварительно разъединив их.
Покажем способ, при котором рулевой механизм остается на своем месте.

Головкой «на 15» отворачиваем по одному болту крепления рулевого механизма к подрамнику с правой и левой сторон.

Подставляем под подрамник регулируемый упор.

Через отверстие в рычаге подвески с каждой стороны автомобиля головкой «на 15» с удлинителем отворачиваем по одному болту переднего крепления подрамника к кузову.

Головкой «на 13» с каждой стороны автомобиля отворачиваем по два болта крепления усилителя подрамника к кузову.

Головкой «на 21» с каждой стороны автомобиля отворачиваем по одному болту заднего крепления подрамника к кузову.

Снимаем болт вместе с усилителем.

Подвязываем рулевой механизм к трубе системы выпуска отработавших газов.

Немного опустив упор, аккуратно выводим рулевую рейку из проушины штанги стабилизатора.

Опуская упор, снимаем подрамник в сборе с рычагами и штангой стабилизатора поперечной устойчивости.
Сборку и установку подрамника выполняем в обратной последовательности. Болты крепления подрамника затягиваем предписанными моментами (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»).

Снятие и установка задней подвески Форд Фокус 2

Снимаем подвеску в сборе с подрамником при его повреждении — трещин в металле или деформации, которая приводит к нарушению углов установки колес.
Работу удобнее выполнять с помощником на смотровой канаве или эстакаде.
Вывешиваем заднюю часть автомобиля и снимаем задние колеса.
Снимаем подушку подвески системы выпуска, закрепленную на кронштейне подрамника (см. «Замена подушек системы выпуска отработавших газов»).
С двух сторон автомобиля отворачиваем гайки верхнего крепления амортизаторов (см. «Замена амортизатора Форд Фокус 2»).

Отсоединяем держатели тросов стояночного тормоза от продольных рычагов (см. «Замена продольного рычага задней подвески Форд Фокус 2»).

Пассатижами отсоединяем наконечники тросов стояночного тормоза от рычагов привода.

Ключом Torx T-30 отворачиваем с каждой стороны…

…по три самореза крепления задних грязезащитных щитков…

С обеих сторон автомобиля…

…снимаем с держателей колодки жгутов проводов датчиков скорости вращения колес…

…и разъединяем колодки.

Отворачиваем два болта крепления направляющей колодок тормозного механизма заднего колеса к фланцу продольного рычага и подвешиваем тормозной механизм с помощью проволоки к кронштейну тормозной трубки (см. «Замена ступичного узла Форд Фокус 2»).

Отводим адсорбер системы улавливания паров топлива от подрамника (см. «Замена нижнего заднего рычага Форд Фокус 2»).

Головкой «на 15» отворачиваем по два болта крепления продольных рычагов к кузову с каждой стороны автомобиля.

Устанавливаем под подрамник задней подвески регулируемый упор или подкатной домкрат.

Головкой «на 15» отворачиваем по три болта крепления подрамника к лонжеронам и полу…

…и вынимаем заднюю подвеску из под автомобиля, опуская ее на регулируемом упоре.

Заднюю подвеску можно снять без помощника. Для этого вывешиваем заднюю часть автомобиля, так чтобы колеса касались земли. Отворачиваем болты верхнего крепления амортизаторов (см. «Замена амортизатора Форд Фокус 2»).
Отсоединяем от подвески все провода, тросы, шланги, отворачиваем болты крепления продольных рычагов и подрамника подвески к кузову (как описано ранее). Поднимаем заднюю часть автомобиля выше и выкатываем из-под нее подвеску на колесах.
Устанавливаем заднюю подвеску в обратной последовательности.
Для удобства она может быть установлена без амортизаторов (которые устанавливаются после монтажа подвески).
Окончательно затягиваем крепежные соединения в положении «автомобиль на колесах».
Проверяем и при необходимости регулируем углы установки задних колес.

Ремонт задней подвески Форд Фокус 2 своими руками: рассматриваем вопрос

Задняя подвеска на Форд Фокус 1 простая и при этом очень надежная. замена аккумулятора на форд фокус 3 видео Ее недостатком является то, что при поломке одного небольшого элемента может потребоваться замена целого механизма.

Форд Фокус первого поколения оснащается независимой, многорычажной подвеской с цилиндрическими пружинами и амортизаторами гидравлического типа. Какие амортизаторы ставить на Форд Фокус 2 рестайлинг. Замена задней ступицы Форд Фокус 2 своими руками с фото и видео На кузове зафиксирован штампованный подрамник с помощью 6 больших болтов. Основными несущими деталями являются продольные рычаги, связанные с подрамником за счет поперечных рычагов. Последние кстати комплектуются сайлентблоками.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

стук и скрип в районе заднего моста;
неустойчивость автомобиля при резком перестроении и в поворотах;
увод машины в сторону при торможении;
неравномерный износ резины задних колёс;
нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Ремонт задней подвески иногда предполагает не замену сайлентблоков, а полную замену рычагов. Во-первых, это проще, во-вторых, будет гарантия, что геометрия подвески сохранится.

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

Все запчасти выглядит примерно так

Устройство задней подвески

Устройство задней подвески довольно простое. Диагностика Форд Фокус 2 своими руками Она включает в себя следующие элементы:

Амортизатор
Подрамник
Пружины
Продольный, нижний передний и задний рычаги
Регулировочный болт
Тормозной щит
Стабилизатор поперечной устойчивости
Сайлентблок.

Как уже было сказано выше, задняя подвеска независимая и оснащается множеством элементов. на а/м форд фокус 2 загорелся датчик неисправности аккумулятора, с чем может быть связано? Может ошибку стереть в мозгах надо. Замена заднего ступичного подшипника Форд Фокус 2 При торможении продольные рычаги принимают на себя появляющиеся силы. Указана последовательность разборки и ремонта агрегатов с форд фокус инструкция по эксплуатации применением. Фильтр топливный на Форд Фокус 2 – непростая замена + Видео ». Поперечные рычаги начинают действовать, когда Форд Фокус наезжает на препятствие.

Амортизаторы фиксируются следующим образом: верхняя опора к кузову, а нижняя – к продольному элементу болтом. Совместно с пружинами они дают возможность колесам двигаться в вертикальной плоскости и гасят колебания кузова.

Стабилизатор поперечной устойчивости включает в себя:

Он используется для уменьшения кренов и повышения общей поперечной устойчивости автомобиля. Когда менять топливный фильтр на Форд Фокус 2? Глохнет после замены топливного фильтра Форд Фокус 2 – 2 ответа Ru: на а/м форд фокус 2 загорелся датчик неисправности. К подрамнику он крепится за счет штанги и скоб, просунутые через резиновые подушки.

Наиболее часто из строя выходят нижние задние рычаги, к которым крепятся пружины, точнее сайлент-блоки. как проверить масло в коробке форд фокус 2 Как правило, ремонт такой поломки предполагает замену рычага целиком, однако это стоит довольно дорого.

Замена рычагов задней подвески Ford Focus 2

В этом видео мы покажем вам, как самостоятельно заменить рычаги задней подвески Форд Фокус 2. В нашем случае…

Ремонт задней подвески автомобиля Форд Фокус

Ремонт задней подвески автомобиля Форд Фокус.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Инструменты для работы

Самостоятельный ремонт задней ходовой Форд Фокус 2 отнимет немало времени, но не потребует от вас особых знаний и навыков. Если вы сталкивались с ремонтом подвески любого другого автомобиля, вы наверняка справитесь и с этим. Для работы вам понадобится комплект инструментов, включающий:

домкраты, яма или подъемник;
шестигранники;
набор рожковых ключей и головок;
молоток;
съемник;
пружинные стяжки;
смазка типа ВД-40;
Литол;
иногда нужна болгарка.

Если у вас есть все перечисленное, можете приступать к замене комплекта задней подвески Форд Фокус 2 самостоятельно.

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

Смазываем всё что видим.

Готовимся к перепрессовке.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Приступаем к ремонту

Для начала необходимо загнать авто на подъемник, яму или поднять на подъемнике. Далее следует установить стяжку на пружины и сжать их, насколько удастся. Снять их вы не сможете, но в этом и нет необходимости. Поднимите главный рычаг, который установлен на колесе, используя для этого домкрат, и выкрутите болт фиксации рычага под пружиной.

Сломанный рычаг подвески

Снимите пружины и отведите в сторону рычаг, чтобы он вам не мешал в дальнейшем. Снимите два рычага и амортизатор в нижней точке крепления. Отсоедините от крючка тросик ручного тормоза. Снимите болт с датчика АБС, клемму и выкрутите два болта, которые держат поперечный рычаг задней подвески.

Отведите поперечный рычаг в сторону, и у вас появится возможность заменить нижний и верхний рычаги Форд Фокус 2. На этой стадии не спешите, чтобы ничего не сломалось. Далее замените сайлентблок, даже если он еще целый. Лучше произвести его замену сейчас, чтобы не пришлось в будущем из-за него разбирать всю заднюю подвеску. Этот элемент демонтируется под прессом при помощи особого металлического цилиндра. Можете купить это приспособление в магазине или выточить у токаря по следующим размерам:

диаметр 58 мм;
высота 70 мм;
внутренний диаметр 35 мм;
глубина 50 мм.

Далее вставьте на место новый сайлентблок и демонтируйте подпружиненный рычаг, а затем замените его новым при необходимости. Собирается задняя подвеска Форд Фокус 2 самостоятельно в обратной последовательности. Таким образом, потратив немного свободного времени вы можете сэкономить немалую денежную сумму на работе профессиональных мастеров в СТО. Дополнительно рекомендуем посмотреть видеоролики, которые помогут во всем разобраться.

Особенности ремонта задней подвески

Устанавливаем пружинные стяжки и максимально сжимаем их. Замена ступичного подшипника форд фокус 2 avtobrands. Топливный фильтр Форд Фокус 2 – как найти и поменять Снять пружины не получится, но делать этого не обязательно.
С помощью домкрата поднимаем главный рычаг и откручиваем болт, который фиксирует рычаг под пружиной.
Снимаем пружину, рычаг уводим в сторону.
Снимаем нижний и верхний поперечные рычаги и откручиваем нижнюю часть амортизатора.
Снимаем трос ручника (висит на крючке) и откручиваем болт крепления проводов датчика АБС.
Отсоединяем клемму антиблокировочной системы и выкручиваем болты крепления поперечного рычага.
Отводив рычаг, при этом главное делать все осторожно и ничего не поломать. Замена теплопредохранителя печки форд фокус 2 — Форд Фокус 2 испанская сборка отличия. Теперь мы имеем доступ к поперечным рычагам, которые можно заменить.
После этого проверяем сайлентблок заднего рычага и если его состояние не очень хорошее, то можно выполнить замену. Однако важно то, что его нужно не выбивать, а демонтировать с помощью специального металлического цилиндра (диаметр – 58 мм, глубина – 50 мм, диаметр внутри – 35 мм). Замена топливного фильтра Форд Фокус 2 avtobrands. После того как он будет выдавлен, меняем его и затем устанавливаем все обратно. Главное расположить сайлентблок также, как стоял старый.
Откручиваем подпружинный рычаг, который держится на болте с эксцентриком. Если снять его не получиться, то придется отпиливать. Для этого нужно будет сделать надпил между балкой и рычагом.

Вот и все, теперь можно устанавливать все назад на Форд Фокус, в обратном порядке. 1 Что заливают в коробку Форд Фокус 2 на заводе. Рекомендуется не сильно затягивать все элементы, а установить под рычаг домкрат, что позволит заменить колесо. Таким образом, все резинки станут на место. Замена задней ступицы Форд Фокус 2 своими руками с фото и. Далее все хорошо затягиваем и все — можно ехать по делам.

Шум от резины, избавление (часть 2)

Итак, опыта накоплено достаточно, чтобы было удобно пользоваться столь объёмной информацией, для новичков особенно, решено расписать методы от пункта к пункту по эффективности снижения гула в салоне, от самого заметного и ниже.

1. Особенностью неприятного гудения в салоне ФФ2 при езде по шершавому асфальту является резонанс переднего подрамника. Основная частота гула - 129 Гц. Причиной такого резонанса является недостаточная жёсткость конструкции переднего подрамника. Кто будет улучшать комфорт, начинать надо именно с усиления жёсткости и ликвидации резонанса переднего подрамника. Кстати, на ФФ3 данный недостаток устранён производителем. Методы снижения этого низкочастотного шума:
1) Вариант доработки подрамника от lom420- стягивание подрамника через втулки+ укрепление нижнего листа дополнительной пластиной+ демпфер

7) если установлена металлическая защита двигателя, целесообразно её изолировать от подрамника идея zzpop, реализация yolkin

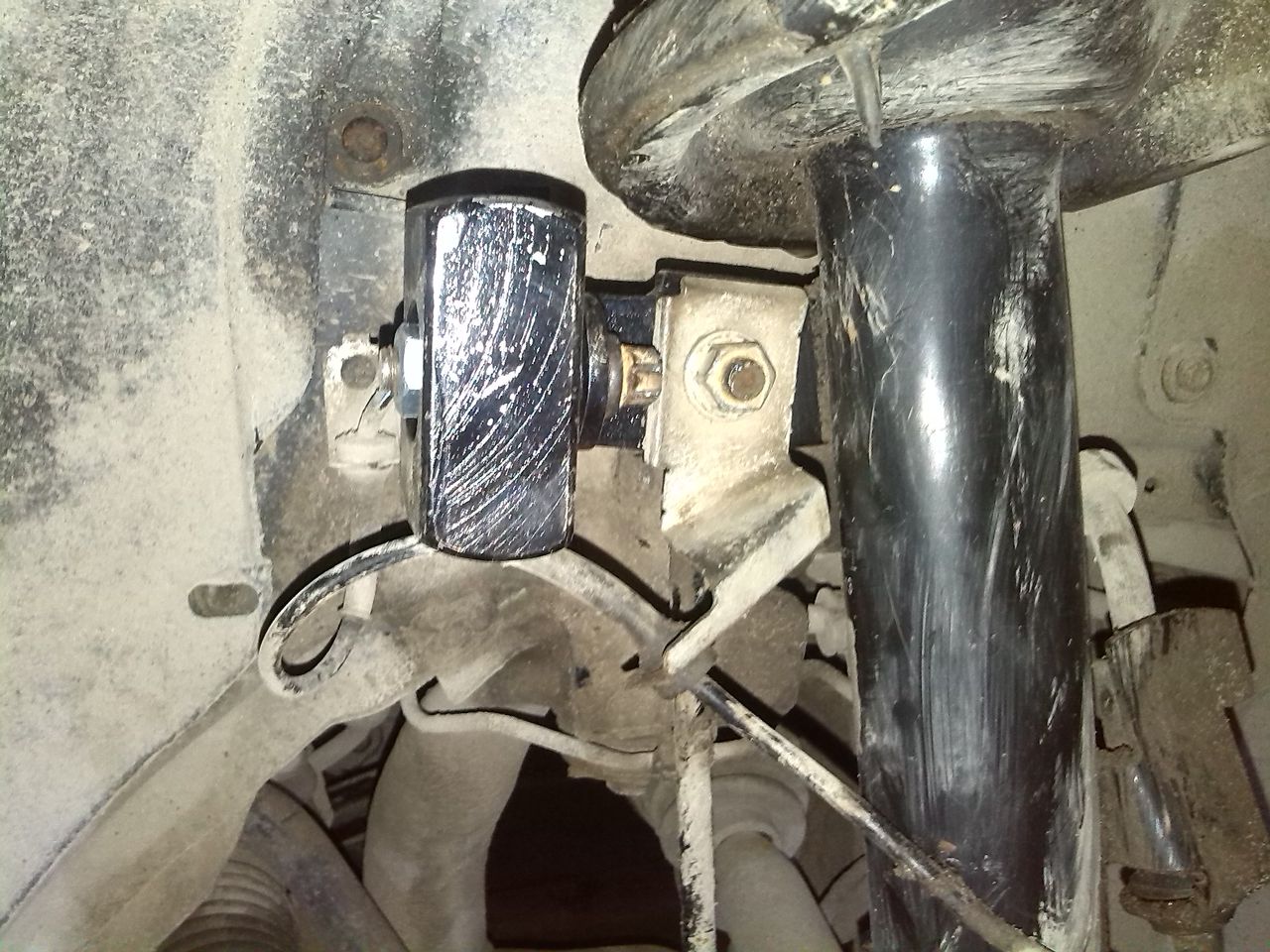

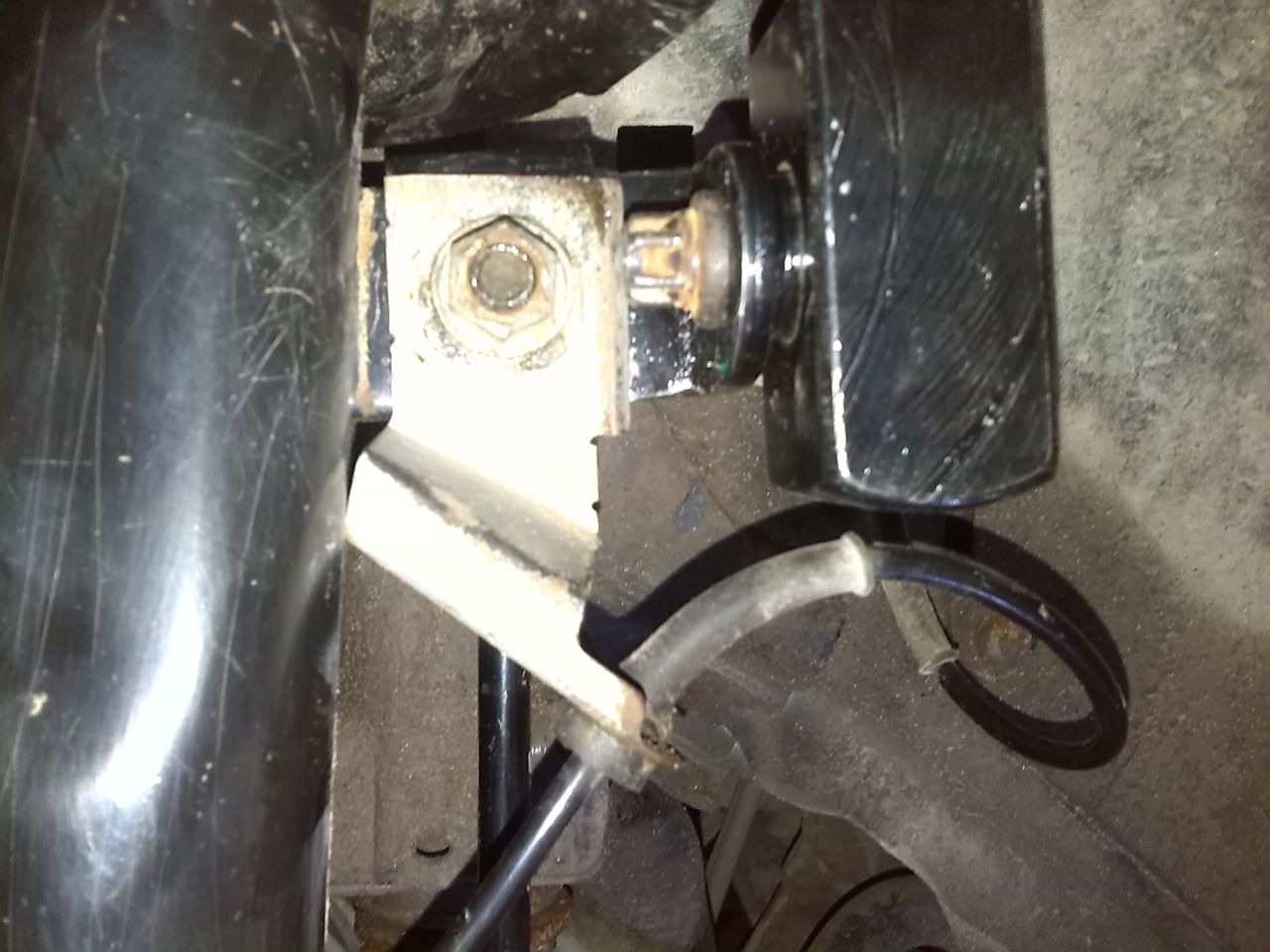

в дополнение можно устанавливать на подрамник различные демпферы, которые также в какой-то степени снижают вибрации на нём. Самый заметный эффект наблюдался от установки демпферов 62499-3K000 и 30714071

6. Демпфер BR9L-39-07YB от Мазда 5 на левую опору ДВС/КПП.
Данный демпфер не уменьшает гула от шин, но эффектно уменьшает шум от двигателя исследования и инсталляция от lom420

В дополнение под правую гидроопору ДВС доработанный демпфер 0K011 39 980 инсталляция от yolkin
инсталл от PAPSILOID
инсталл от KO499

7. Антишум - антикор Dinitrol 482 Думал поднять данный способ вверх в шапке, в соответствии с эффектом, но решил не менять привычную всем структуру материала. Для начинающих советую с этого начать, если новое авто - так обязательно.

Архив (2014)

шум от резины, демпферы, буфер, пружины подвески, проставки, шумоизоляция, виброизоляция

11 дек абря 2015 lom420

цитата:

да с тыла врага в окружение беру

Ну давай, а я с флангов Всё-таки отпишу последнее, на сегодняшний день, видение проблемы.
1. Чего-то одного нет.
2. Проблема кроется в совокупности, в результате огрех в проектировании производителем прежде всего подвески.
3. Чтобы добиться максимального успеха в снижении вибраций в салоне при движении, надо улучшать буквально всё: виброизолировать пол, крышу, арки, багажник, мотощит. Депфировать правильно подобранными демпферами оба подрамника, передние и задние рычаги подвески, передние стойки. Дополнительными прокладками улучшить виброизоляцию передних и задних пружин, пердних стоек в комлексе, т.к. штатных чуть не хватает.
4. Дополнительно улучшить виброзащиту левой и правой опор ДВС, особенно левой, т.к. там появляются вибрации ещё и от приводов/КПП.
5. Уже в салоне установить правильно подобранные демпферы на наиболее вибронагруженных силовых участках: места крепления салазок сидений, места креплений задних амортизаторов (седан).
6. Применять шины с нежёсткими боковинами, я советую тут использовать шины с индексом нагрузки 91.
Пы Сы. В резонанс как особенность кузова ФФ2 я не верю 13 дек абря 2015

14 дек абря 2015

а были опыты оклейки подрамника сплошным слоем виброизоляции?

насколько я понял после оклейки дверей, вибра глушит все звуки металл на отлично.
подрамник конечно не очень удобно обклеивать, да и отмывать долго придётся, но вроде как должно убить все звуки.

14 дек абря 2015

Kodicc
не, это не демпфер а какая-то деталюшка из жестянки

зы мне вот больше понравились. передние СБ на рогах, вроде как пожирнее чем у вольвы, тока у мазды они все тока в комплекте с подрамником идут

Раздел 7. Ходовая часть Ford Focus 2 2005-2008

Замена задних рычагов подвески на Форд Фокус 2 требуется в зависимости от пробега и убогости дорог, по которым вы перемещаетесь. Конечно, если сами рычаги не деформированы, то можно ограничится заменой задних сайлентблоков Ford Focus. Задняя подвеска имеет сложную многорычажную и полностью независимую подвеску. Такая схема позволяет добиться отличной управляемости и комфорта в движении, но замена рычагов в сборе (как предписывает производитель) может влететь в копеечку.

Элементы задней подвески Форд Фокус 2

1 — сайлент-блок продольного рычага
2 — продольный рычаг
3 — нижний передний рычаг
4 — верхний рычаг
5 — амортизатор
6 — пружина
7 — подрамник
8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику)
9 — стабилизатор поперечной устойчивости
10 — нижний задний рычаг
11 — тормозной щит

Замена верхнего рычага Фокус

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

поперечины;
рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
пружин;
амортизаторов;
буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Замена нижнего переднего рычага Фокус

Как отремонтировать заднюю подвеску на Форд Фокус 2?

Задняя подвеска Фокус 2

Автомобиль Форд Фокус 2 известен автовладельцам, как надежный и достаточно долговечный автомобиль с хорошей подвеской. При этом ремонт задней подвески машины является достаточно сложным, а как его выполнить мы расскажем в данном материале.

Для замены деталей подвески Форд Фокус 2 вы можете обратиться в специализированную мастерскую, а можете сэкономить собственные средства и сделать все своими руками в гаражных условиях. Задняя подвеска автомобиля является независимой и многорычажной. Она имеет телескопические амортизаторы и стабилизаторы поперечной устойчивости. В отличие от передней оси, которая создана по принципу МакФерсон (шаровые, рычаги, пружины, стойки и амортизаторы), она сложнее и дороже в обслуживании. В связи с этим при ремонте задней подвески Форд Фокус самостоятельно у владельцев авто возникает немало вопросов.

Замена нижнего заднего рычага Фокус

После замены этого рычага желательно отрегулировать сход-развал задних колес.

Описание конструкции

Передняя подвеска
: 1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Элементы передней подвески на автомобиле

: 1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 — штанга стабилизатора поперечной устойчивости; 7 — подрамник

Передняя подвеска независимая типа МакФерсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса. Амортизаторные стойки включают в себя упругие элементы — пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения. К нижней части амортизаторной стойки крепится ступичный узел, являющийся основой для крепления колес и тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля. Также передняя подвеска снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой.

Элементы амортизаторной стойки

: 1 — телескопическая стойка; 2 — пружина; 3 — упорный подшипник; 4 — гайка; 5 — верхняя опора стойки; 6 — верхняя опорная чашка пружины; 7 — буфер хода сжатия; 8 — грязезащитный чехол; 9 — переходная втулка грязезащитного чехла

Основа подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор. На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая цилиндрическая пружина амортизаторной стойки своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов. Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке с пружиной поворачиваться вместе с управляемым колесом.

Рычаг передней подвески

: 1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески. Подрамник в четырех точках крепится к лонжеронам через сайлент-блоки (запрессованные в отверстия подрамника).

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения

Поворотный кулак в сборе с подшипником и ступицей

: 1 — проушина крепления наконечника рулевой тяги; 2 — отверстие крепления датчика скорости вращения колеса; 3 — отверстие крепления к кронштейну амортизаторной стойки; 4 — проушина крепления направляющей тормозных колодок; 5 — подшипник ступицы; 6 — отверстие крепления пальца шаровой опоры; 7 — ступица

Подшипник ступицы, ступица и поворотный кулак представляют собой неразборный узел, поэтому при его неисправностях замените узел целиком.

Стабилизатор поперечной устойчивости

: 1 — стойка; 2 — штанга; 3 — кронштейн; 4 — подушка

Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек. Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Б–А — схождение передних колес

;
А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади
;
δs — угол схождения передних колес
;
S — колея
Схождение колес ― угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колес. Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

t — угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота ― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Проверка состояния подвески

Для продления срока службы задней оси ходовой части необходимо регулярно проверять ее состояние. Выполнять это следует через каждые 20 тыс. километров пробега или сразу после въезда в большие ямы или другие препятствия.

Для проверки состояния ходовой части Форд Фокус 2 самостоятельно необходимо действовать по определенной инструкции:

Подняв автомобиль на подъемник или на домкраты, раскрутите заднее колесо и проследите за тем, как оно вращается: вращение должно происходить без лишнего шума и максимально легко.
Надавите на колесо снизу и сверху, попробовав раскачать его таким образом. При этом не должно быть ни стука, ни люфта. В противном случае, попросите помощника нажать на тормоз, а вы проделайте то же самое еще раз. Если проблема исчезла, возможно неисправен подшипник. Если нет, продолжайте диагностику.
Аккуратно вставьте отвертку между рычагом и поворотным кулаком. Если имеется люфт, шаровую опору надо менять. В случае повреждений только чехла шаровой обновите его.
Вставьте отвертку или маленькую монтировку между подрамником и рычагом, и попробуйте пошевелить проушину. Если она двигается легко, сайлентблок изношен и его следует заменить. Обратите внимание на целостность резиновой втулки.
Подвигайте шаровые шарниры на стойках: если есть люфт, замените стойки стабилизатора. Чехлы должны быть целыми, а при наличии повреждений меняйте их.
Проверьте состояние втулок, пружин, подушек и буфера движения амортизатора. При наличии масляных утечек замените амортизатор. Диагностировать неисправность телескопической стойки можно по повреждениям резиновой части верхней опоры.

Проводить эти работы можно на подъемнике или домкрате, а также подойдет яма или эстакада, которые обеспечат легкий доступ к элементам задней подвески Форд Фокус 2.

Читайте также:
