Складывание зеркал infiniti при постановке на охрану
Автоскладывание зеркал при постановке машины на охрану.
Предлагаю обсудить возможность реализации автоматического складывания зеркал при постановке автомобиля на охрану. Тип и вид сигнализации не важен. Обсуждаются все.
Долгожданная многими функция наконец реализована:
| зеркала, автоскладывание, сигнализация, сигналка, складывание зеркал, зеркала заднего вида |
Hao96
А что там сложного?
vad007
У меня как раз такой модуль, на джойстике на себя нажать при центральном положении (выбор зеркала), что бы сложить или разложить. Повторное нажатие меняет направление на ходу.
| цитата: |
| глянул букварь, модуль упр. стеклами оказывается по LIN соединен с дверным, туда наверное команду и отдает. высока вероятность, что по кан дверной водительский не заставить складывать зеркало |
При чём здесь это? Кнопка складывания зеркал непосредственно подключена в дверной модуль, который непосредственно по силе и складывает водительское зеркало и по шине CAN даёт команду дверному модулю в правой двери сделать то же самое.
Т.к. DimonKur проверил, что если в шину подать команду на складываение зеркал правый модуль слушаеттся а левый нет то вопрос пожалуй можно закрывать. Не предусмотрена такая опция в прошивке водительского модуля, единственный способ это складывать дополнительными устройствами по силовым цепям управления.
vad007
на каком основании вы утверждаете что
| цитата: |
| водительский модуль складывает свое зеркало по команде с кан |
? я вижу в водительско двери следующую схему: к модулю подключена кнопка и подключен моторчик зеркала. На кнопку жмёшь - модуль складывает зеркало (естественно при включенном зажигании) Это факт.
опять же на каком основании вы утверждаете что
| цитата: |
| также он складывает зеркало по команде с шины от модуля управления стеклами |
откуда такая уверенность, Вы иженер из Кёльна? Я не вижу на модуле управления стёклами кнопки которая бы просила зеркала складываться
| цитата: |
| мне не понятно только, эта команда по лин или по кан в водительский ходит |
эта команда в него не входит а только выходит по КАН для модуля в правой двери, не надо водительскому модулю ни от какой шины ждать команды на складывание, т.к. кнопка к нему приделана
Victor_AlarmSPb
С не давних пор на заводе не ставят кнопку складывания, ее функцию выполняет кнопка зеркало вниз (когда переключатель зеркал стоит в среднем положении) на модуле DRIVER DOOR SWITCH нового образца.
Если на старые дверные модули поставить новый DRIVER DOOR SWITCH то прекрасно работают обе кнопки.

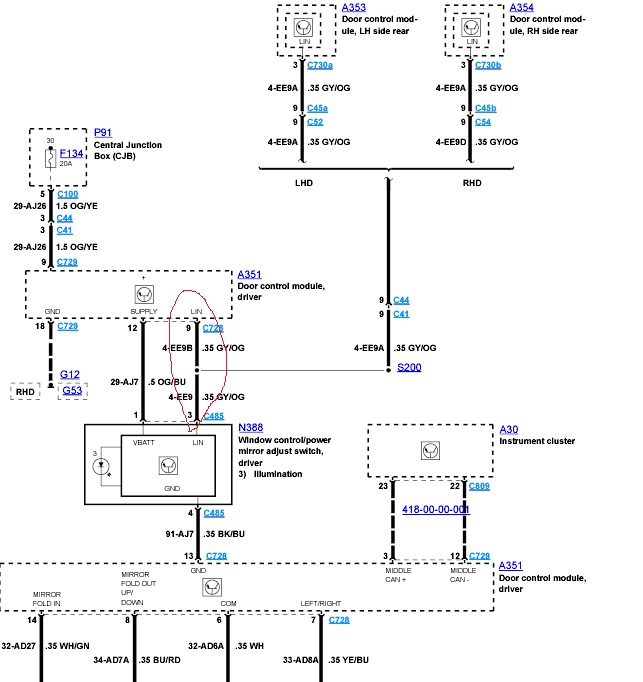

Я надеюсь вы не будете спорить что DRIVER DOOR SWITCH подключен к модулю DRIVER DOOR по LIN.
Однако все это бесполезно без включенного зажигания по кан
3 фев раля 2011я не инженер, скорее любитель, но и в таком положении могу догадаться, что модуль управления стеклами шлет команду на складывание по шине данных и еще, если не видишь суслика, то это не значит что его нет (С) Модуль упр. стеклами с кнопкой складывания зеркал существует и лин от него есть
| цитата: |
| С не давних пор на заводе не ставят кнопку складывания, ее функцию выполняет кнопка зеркало вниз (когда переключатель зеркал стоит в среднем положении) на модуле DRIVER DOOR SWITCH нового образца. |

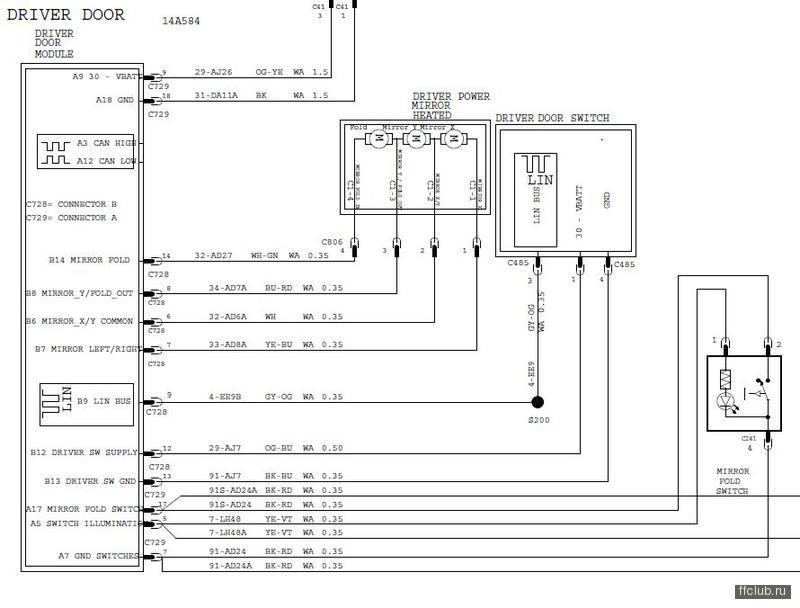

Во блин, не знал. Устал искать кнопку на схемах десятого года Привёл схему от девятого.
Уже собирая руками третий фокус успевают делать очередной апгрейт второму
В связи с этим кое что попробовать ещё можно
Данное устройство обладает высокой надежностью благодаря основе микроконтроллера фирмы MicroCHIP и прогрессивной технологии производства.
Технические характеристики Meguna T6:
собственно вопрос как устройство распознаёт то что я имено поставил машину на охрану а не просто закрыл цз?? у меня например при налчале движения цз сам автоматически закрывается
Автоматическое складывание зеркал при постановке на охрану
Автоматическое складывание зеркал при постановке на охрану
Всем привет!
Озадачился я как-то вопросом складывания зеркал при постановке на охрану. Перелазил кучу форумов. Везде толком ничего нет, или посылают к установщикам или предлагают поставить блок умных зеркал, но он мне не подходит, т.к. там складывание происходит при выключении зажигания, а я хотел именно завязать на сигналку. На одном форуме хонд джаз нашел один пост по реализации сего в старенький джаз и решил оптимизировать и реализовать под цивик.
Изучил сигналку и понял, что на доп канале 4 при постановке на охрану появляется "-" на 10 сек (или как запрограммируешь). Взял схемы релюх от джаза и переделал под цивик.
Требуется:
1. реле 5-ти контактное - 2 шт
2. колодки под реле - 2 шт
3. Кусок провода - 1,5 метра хватит
4. Врезные клеммы (не обязательно, но с ними удобнее)
5. трубки термоусадочные или изолента.
6. тумблер (чтоб зимой отключать функцию)
Схемы:
1. Тут я думаю всё понятно.
2. Тут указал, куда всё это дело врезается
3.Постоянный "+" берем из колодки стеклоподъемников. 4-й провод белого цвета. К нему подсоединяться очень удобно врезной колодкой.
4. Ну а тут видео к каким контактам подключаться в колодке зеркал. С черного провода 6 берем постоянный "-"
Собираем релюхи и маркируем выводы:
Берем управляющий "-" с сигналки (в моем случае это синий провод. StarLine A91) подключаем в разрыв тумблер для отключения и тянем провод в дверь. Это было наверное самое сложное! Я вынул резинывуй гофру с обоих сторон (сильно они не вынемались у меня) проделал дырку сверху резинки и проталкивал туда провод смазав его вдшкой.
Ну дальше подключаем всё по схеме. С проблемой я столкнулся, когда начал тестить. Релюха одна срабатывали хорошо, а другая нет, пришлось ее разобрать и подогнуть пружинку.
Всё подключаем и тестим Если всё работает то собираем всё и радуемся)) У меня всё получилось и работает как надо.
Работает так: Выходишь из машины, закрываешь брелком сигналки, зеркала складываются. Открываешь машину, залезаешь, включаешь зажигание, зеркала раскладываются И вдобавок штатная кнопка складывания тоже работает!
Складывание зеркал infiniti при постановке на охрану
Из неё видим,что складывание и раскладывание происходит путем замыкания пару сопротивлений на контакты блока 13 и 25
Сами сопротивления находятся внутри джойстика, туда лезть не хочу.
По логике схемы на контакт 3 джойстика приходит минус, а на контакт 5 приходит плюс от блока
У меня мысль - вынести функционал "замыкающие контакты" как бы наружу
То есть джойстик поставить в положение "замкнуто", а до контакта 3 или 5 (без разницы) поставить реле в разрыв, которое будет замыкать подвод тока по сигналу с сигнализации (управляемый канал)
Вроде должно реализоваться, смущает еще вот что. Насколько я заметил, если вытащить ключ иззамка зажигания и подождать секунд 10-15, то джостиком уже не закрыть зеркала, пока снова не активировать клемму "15" ключом зажигания.
Типа если вытащил ключ и сразу не поставил машину на охрану - топотом зеркала вроде не закроются в моей идее. И не понятно, по причине модуля управления зеркалами или блока управления дверью,которое подает напряжение на моторчик зеркала.
Обойти проблему думаю принудительной активацией питания на эти блоки перед постановкой на охрану с задержкой в 2-3 секунды.
Очень интересная идея, но удобно ли когда зеркала будут каждый раз складываться по умолчанию? Например иногда бегаешь туда-сюда по 5 раз, что-то забыв, и открываешь и закрываешь машину; иногда встаешь в узком месте и не складываешь вообще, чтобы ориентировались при проезде на зеркала а не корпус и не притерлись.
Но если получится сделать, что эту функцию можно подключать и отключать по желанию - будет очень круто
Из неё видим,что складывание и раскладывание происходит путем замыкания пару сопротивлений на контакты блока 13 и 25
Сами сопротивления находятся внутри джойстика, туда лезть не хочу.
По логике схемы на контакт 3 джойстика приходит минус, а на контакт 5 приходит плюс от блока
У меня мысль - вынести функционал "замыкающие контакты" как бы наружу
То есть джойстик поставить в положение "замкнуто", а до контакта 3 или 5 (без разницы) поставить реле в разрыв, которое будет замыкать подвод тока по сигналу с сигнализации (управляемый канал)
Вроде должно реализоваться, смущает еще вот что. Насколько я заметил, если вытащить ключ иззамка зажигания и подождать секунд 10-15, то джостиком уже не закрыть зеркала, пока снова не активировать клемму "15" ключом зажигания.
Типа если вытащил ключ и сразу не поставил машину на охрану - топотом зеркала вроде не закроются в моей идее. И не понятно, по причине модуля управления зеркалами или блока управления дверью,которое подает напряжение на моторчик зеркала.
Обойти проблему думаю принудительной активацией питания на эти блоки перед постановкой на охрану с задержкой в 2-3 секунды.
Складывание зеркал infiniti при постановке на охрану
Новичок
UPD. Нашел похожую тему на DRIVE2, стало понятно, что дело не такое простое.
baralgins Просмотр профиля
Старожил
Новичок
А нафига их, вообще, складывать? Понятно, что есть моменты, когда лучше бы спрятать.
Но,я исхожу из такой мысли - проходящий-проезжающий мимо моей машины ориентируется ещё и по торчащим этим лопухам, то есть проходит-проезжает чуть дальше от бесценной бело-перламутровой поверхности моей ласточки.
Особенно опасны толстые взлохмаченные тетки с торчащими из сумок ломами и гвоздодерами.
Я их с детства боюсь.
Новичок
Новичок
Но,я исхожу из такой мысли - проходящий-проезжающий мимо моей машины ориентируется ещё и по торчащим этим лопухам, то есть проходит-проезжает чуть дальше от бесценной бело-перламутровой поверхности моей ласточки.
igorkzn Просмотр профиля
Старожил
Старожил
Складывание в ручном режиме остаётся как было.
Smerg Просмотр профиляУ меня сейчас так. Поставлю на сигналку, и, допустим, вручную сложу лопухи, то при снятии с сигналки зеркала сами открываются.
Ничего не настраивал, так и було.
Лучше дать запас, что бы подальше от боковин проходили-проезжали. Зачем лезть в такие места, где между машинами нет и 20 см?
Пусть лучше черканут по краю зеркала, чем оставят вмятины из-за ложного ощущения «я тут точно проеду, ибо лопухи у него сложены».
Новичок
Новичок
Новичок
Старожил
Я когда ставлю на сигналку, то зеркала не складываются. Их можно сложить вручную, если надо.
Но, если их сложить, то после снятия с сигналки, они сами распрямляются с каким-то неестественным стуком-бряком.
Я боюсь ошибиться, может я что-то путаю, но припоминаю, что был такой момент, что они складывались сразу же после постановки на сигналку. Мне это не понравилось и я через штатное ГУ отключил это автоматическое складывание-раскладывание. Вот не припомню, где это я делал - на РАВ 4/4 или на этой новой.
Складывание зеркал infiniti при постановке на охрану
 | SsangYong Club, СанЙонг Клуб, СангЙонг Форум > Модельный ряд SsangYong > New Actyon > Охранные системы | |
 Складывание зеркал при постановке на охрану | ||
__________________ Nissan X-Trail T32, 2018 г.в., 2,0 л, 144 л.с., бензин, CVT, AWD, SE-Top.
Сегодня специально проверил: сложил зеркала из салона, вышел, закрыл машину. открываю машину - зеркала не раскладываются. Так что все как и хотел ТС - этим процессом можно управлять самостоятельно! Цитирую: Я бы предпочел этим процессом управлять сам, мне несложно на кнопочку нажать)) __________________ Nissan X-Trail T32, 2018 г.в., 2,0 л, 144 л.с., бензин, CVT, AWD, SE-Top. SERENA кузов С26 Одна, я так понимаю для системы ESP, а вот вторая?
Короче разобрался я с этой кнопкой))Это система старт-стоп двигателя. Едешь,горит зеленый значок авто и стрелка вокруг.Остановился,поставил паркинг,двигатель глохнет,но вся электрика работает.Только снимаешь с парковки движок сам заводиться и поехали дальше.Это я так понял,система стояния в пробках.Экология,блин.И еще есть кнопка eko-modе.Режим экономии топлива при езде по ровной и с горки. Там смесь обедненная,как на холостых 1:40.И обороты 600 соответсвенно.Расход 30 км на литр. Добавлено спустя 10 минут 21 секунду: Добавлено спустя 6 минут 48 секунд: Режим старт стоп работает так:нажал тормоз в пробке или на светофоре,машина остановилась,бортовой комп анализирует заряд аккумулятора,обороты и тд и тп и глушит двигатель.При этом вся электричка работает.Отпустил педаль машина заводиться сразу и поехали.Заводиться на стартером,а генератором.Он работает в обратку как двигатель.Я поначалу удивился,зачем на генератором такой широкий ремень (3 см).Оказалось для завода Добавлено спустя 2 минуты 36 секунд: Добавлено спустя 7 минут 32 секунды: Самое интересное, в каталоге на дроме у Гибридов не указан расход топлива. при этом вес машин составляет: Очень охота мне стало гибридную Серену: У приусов 30го(нового) кузова параметры такие: Складывание зеркал infiniti при постановке на охрануЧто значит надоест? Не совсем понимаю. Тебе не надоело двери закрывать или пока держишься? )) Я не уверен, что доводчик стекол подойдет. Как минимум, он просто закрывает окна, но не открывает. Да и потом тут сложные механизмы при условиях "ЕСЛИ". Допустим закрыл машину с сигналки и начал одновременно кнопки жать и тд. Я постарался перебрать все условия, даже самые нелепые, при которых может произойти КЗ или что-нибудь подобное. Сейчас схемку обновлю слегка. Sasha Просмотр профиля тов. Сухов
Ну ясно. Я просто всегда сворачиваю. Raphael Просмотр профиля triboy Просмотр профиляРегулировка с кнопки осуществляется только при наличия ключа в замке зажигании и пристегнутом ремне. ----- тов. Сухов
Регулировка с кнопки осуществляется только при наличия ключа в замке зажигании и пристегнутом ремне. ----- Я не про штатную систему писал. тов. Сухов
Все спаял и протестил. Устройство работает. Бюджет - 270 руб.
Автоматическое складывание зеркалКто-нибудь из вас анализировал схему складывания-раскладывания зеркал? В сервис-мануале два варианта: один "без автоскладывания", второй с "автоскладыванием". Второй отличается добавлением двух реле и провода с BCM для управления ими. Глядя на схему, и читая сервис-мануал, я пришел к двум выводам: 1. Кнопка складывания - не просто кнопка: 2. Напряжение на моторчиках складывания/раскладывания присутствует всегда. Внутри них, вероятно, стоят концевики, отключающие мотор к крайних положениях. Вариант с "автоскладыванием" отличается имитацией нажатия кнопки в нужном "направлении" с помощью двух реле, управляемых импульсом от бодика. Супер-модераторFilinMemberКто-нибудь из вас анализировал схему складывания-раскладывания зеркал? В сервис-мануале два варианта: один "без автоскладывания", второй с "автоскладыванием". Второй отличается добавлением двух реле и провода с BCM для управления ими. Глядя на схему, и читая сервис-мануал, я пришел к двум выводам: 1. Кнопка складывания - не просто кнопка: 2. Напряжение на моторчиках складывания/раскладывания присутствует всегда. Внутри них, вероятно, стоят концевики, отключающие мотор к крайних положениях. Вариант с "автоскладыванием" отличается имитацией нажатия кнопки в нужном "направлении" с помощью двух реле, управляемых импульсом от бодика. Насчёт нажатий на кнопку «чёт-нечёт» проверьте ещё раз, по моему Вы ошиблись. Прошлой весной при реализации автоскладывания зеркал я делал распиновку переключателя и ничего подобного там не обнаружил. Да и посудите сами, удобно ли будет пользоваться подобным переключателем на практике? Наипростейший способ реализации автоскладывания зеркал при наличии сигналки с программируемым доп. каналом осуществляется с помощью всего лишь одного реле с двумя группами контактов и одного незадействованного провода в водительской двери (см. выше). Если надо подробнее – схемку набросаю. Складывание зеркал infiniti при постановке на охрану Ленивый я человек, а вернее забываю нажать кнопку свернуть зеркала когда выключаю зажигание При постановке на сигнализацию сворачиваются и зеркала. Как завел зеркала развернулись обратно. При этом обычным способом никто немешает пользоватся =) Легко вернуть все назад. Материалы: Вставляем все вот суда (обочначенно красным) Nicki Просмотр профиля Чтобы вставить туда нужно достать блок управления зеркалами. Отрезать 2 провода и в разрыв поставить 2-х каонтактную колодку. Чтобы можно было все вернуть обратно если не понравится =) С сигнализации находим канал управления стеклоподьемниками. Уменя там земля появляется. Заводим в схему. И с сигнализации взял плюс и минус, и тоже на колодку посадил. Реле расположил сразу за блоком управления, там достаточно места. Если чего не понятно спрашиваем, завтра сфотаю как у меня получилось. Nicki Просмотр профиля Вот сама схема, советую провода пометить, а то когда собирал перепутал, во время спохватился. То что скрученно это питание, один провод - управляющий с сигналки, остальное и так понятно, если собрали по схеме, то не промахнетесь =) mvbl Просмотр профиля
работают если сигналка работает =) т.е. бе ключа зажигания, там сдела так что родное питание отключается реле, и перекидывает контакты на нужные плюс и минус которые берут от туда откуда они всегда, я взял их с сигналки. Длительность импульса не столь важно, главное чтобы зеркала успели сложится, а потом не важно т.к. они отключаются сами. У меня минимальная длительность 20 сек. хватает. Работает так: закрыл двери нажал кнопку на брелке сигналки "поставить на охрану", машина закрывает замки, встает на охрану и зеркала сворачиваются. Снял с сигналки зеркала неподвижны. Как только включил зажиганиие зеркала развернулись. Я обычно сразу завожу поэтому они разворачиваются после того как завелся, т.е. в положении зажигание включено. Если сам нажал на кнопку свернуть/разернуть (штатную) то так и будет как раньше - в утопленном положении зеркала не развернутся. В отжатом развернутся. Читайте также:
|
