Система контроля высева нива 12 м
Система контроля высева "ФАКТ"
Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.
Добрый день колеги. Купил систему контроля высева ФАКТ (пропашные) и гдето потерял инструкцию по эксплуатации. Просьба у кого есть в хозяйстве такая система - отсканируйте плиз инструкцию и выложите в теме. Спасибо.
У меня есть руководство от НИВА-23.Может подойдет?
Не знаю. Может скиньте пару страничек ? Я гляну.
kostyash как показала себя система Факт ? Стоит заморачиваться или.
Стоит заморачиваться или.
Какая сеялка? И какая площадь посева за сезон? У меня скв отбилась за сезон дважды (грубые подсчеты).
ПС: надумаете покупать - заказывайте зараннее (2 месяца ждал).
Класная штука. Подтверждаю - заказывайте заранее. И еще - надумаете варить что на сеялке - снимайте датчики высева, и проводку подвяжите - попалил весной. Хорошо что оперативно и без денег мне все новое выслали.
Сеялка супн-8. Сеять себе до 100 га + найм около 100.
Сеялка супн-8. Сеять себе до 100 га + найм около 100.
Посеял 120га за сезон. Результат нормальный.
Окупаемость за счет:
1 Точность - если начинает кидать больше определенной прогрешности (сам выставляешь) то пищит. После каждого прохода видно сколько какая секциия высыпала и стоит ли подстраивать или нет.
2. Время. Не крутили колеса после каждого прохода - большая выработка за смену
3. Топливо - при проверке сыпятся семена или нет нужно чтоб трактор работал "на газах" - а с СКВ отпадает такая необходимость
4. Семена стоят денег. И после прокрутки колес сеялки - семена просто высыпаются. Уменшилось количество двойников.
5. Было такое что трактор на развороте вконце поля сдавал назад и чуток черпанул земли в сошник - скв сразу показала что в двух секциях нет высева - механизатор остановился, посмотрел на цепи и полоз - прочистил полоз и дальше сеять.
6. Было когда цепь слетела - сразу пищит что нет высева.
Жалею что еще раньше (в 2011) не купил.
ПС - под каждую сеялку идут индивидуальные датчити. С СУПН нельзя переставить на УПС или СПЧ и т.д.
Из минусов:
1 Тусклый экран. Днем плохо видно. как на старом мобильнике при солнечном свете.
2 Нет "службы поддержки" - изобретатель (он же владелец фирмы) часто вне сети.
3 Кратность 0,2. Тоесть не могу поставить 5,04 или 5,57 шт/метр. Только 5шт/м или 5,2.
4 Инструкция написана "сложно". Это после отработаного сезона все ясно. а когда в поле. и не работает. по упущеному пустяку. то нервишки шалили.
5 Чтоб установить датчики - нужно снимать полоз (сошник) - это геморно как оказалось. Но тут не вина производителя - а сугубо лично моя.
Будут вопросы - отвечу. Хотя и kostyash может что добавит.
УСКВ Универсальная система контроля высева
УСКВ специально разработана для контроля посевных работ и повышения их качества. Она позволяет контролировать норму высева и другие параметры работы посевного комплекса как в кабине трактора, так и удаленно из офиса. Система дает сигналы при обнаружении каких-либо проблем или неисправностей для их своевременного устранения, что способствует повышению производительности посевных работ.
Универсальная система контроля высева предназначена для отслеживания 7 основных параметров работы сеялки с погрешностью не более 5%. Она позволяет получать точные данные о таких показателях, как:
засорение в семяпроводе;
норма высева с почасовой разбивкой или в общем по полю;
реальный уровень семян в бункере;
фактически обработанная площадь поля;
скорость передвижения техники;
скорость работы вентилятора;
Для эффективной посевной работы систему оснастили богатым функционалом. Вся информация выводится как блоками, так и гистограммой, позволяющей отслеживать плотность посева и оценивать подачу семян в реальном времени. Визуализация данных дает возможность своевременно производить анализ давления воздуха и его падение в бункере, а также выявлять остановку вращения дозатора, отказ какого-либо узла и нарушение целостности системы. Все собранные параметры с посевного комплекса в автоматическом режиме отправляются на сервер, где можно производить корректировку и своевременно решать проблемы посевного процесса.
Комплектация
В комплектацию УСКВ входит влагозащищенный сенсорный монитор со встроенным курсоуказателем.
Кроме него к основным составляющим элементам относится контроллер наполненности бункера и датчик отслеживания потока семян в семяпроводе, оборудованный круговой призмой с тройными оптопарами. Все компоненты, устанавливаемые на культиваторе и бункере, полностью герметизированы. Дополнительно система оснащается навигационным приемником, позволяющим отслеживать на дисплее перемещение посевного комплекса.
Нива 12 М подробный обзор сигнализации контроля высева
Привет. Это вообще система контроля Полтавская или я ошибаюсь?
ВИТЯМБА
Костя привіт я по поводу сигналізації ніва як вона взагалі можна купувати . Ви своєю задоволені
Tor Tor
Yuriy 1982
А висівний діск не тре об датчик висіва?
Yuriy 1982
Куриленко Николай
за подсказки я остался доволен
ВИТЯМБА
Костя С новым Годом я тоже с Запорожской обл хотел поговорить с тобой по поводу сеялки упс если не трудно номер телефона напиши заранее спасибо..
Євгеній Грибанов
Ivan Ivan
Какая цена сигнализации?
Стас Савчишкин
Тоже купили такую мадель сеелки.Без апаратуры нива12.Сашники очень забиваютса в сырой земле,чиво вобще пачьти непроисходило на супн8,приходитса опускать сивалку только в движении ,и то невсегда спасает.Зерно слеживаетса в низу пластмасовых банках,происходит просев,изза двайной приводной цепи секции выкинули варушылки из банок соторые с завода стоят на УПС,спасает поднятие заслонки уровня зерна в камере сошника,но уровень тогда слишком велик,пол сантиметра до верхней кромки.Падскажите как с этим боротса.
Сергей Караманов
Одно слово. Спасибо. Нет, еще одно. Большое.
виктор пилипенко
удачи вам и харошых урожаев
николай вячеславович
эта хрень даже работает
Сергей Москаленко
Видео класс! Обзор отличный! Но система контроля так себе, 80-х -90-х годов. У нас система "ЭФЕКТ". С датчиками скорости, вычислением засеяных гектаров, и отображением нормы высева в виде графических столбцов. Чем выше столбец тем больше норма высева. Но все же и ваша система позволяет реагировать на отсутствие высева. Удачи Вам и высоких урожаев!
Аlexandr
у меня такая есть уже 5 сезонов от рабртала проблем нет, так о чем я, а не лучше полуавтоматом щели заварить?
юрий иванов
я правильно понимаю ситуацию - это сеялка стоит 150 тысяч? Этот вопрос возник думаю не только у меня.
Система контроля высева семян Нива-23 (Факт)

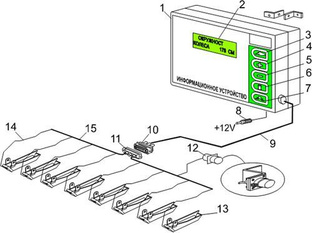

1. Корпус монитора. 2. Информационное табло. 3. Кнопка “МЕНЮ” 4. Кнопка “ПЛЮС”. 5. Кнопка “МИНУС”. 6. Кнопка “ИНФОРМ”. 7. Кнопка “ВКЛ/ВЫКЛ”. 8. Штекер “12В”. 9. Кабель. 10. Розетка Х1. 11. Вилка Х1. 12. Датчик пути. 13. Датчик высева. 14. Кабель датчика высева. 15. Кабельная разводка по сеялке.
ВЫДАЕТ ИНФОРМАЦИЮ:
о норме высева (шт/м) в каждой посевной секции;
о проценте двойников и пропусков в каждой посевной секции;
о равномерности высева в каждой посевной секции;
о распределении семян (% и см.) вдоль рядка;
о распределении семян (% и см.) по всей площади;
о времени работы сеялки и засеянной площади поля;
о скорости движения агрегата;
о результатах самопроверки состояния системы контроля;
о достижении нижнего уровня семян и удобрений в одном из бункеров (по заказу);
о выполнении калибровки, т.е. вычисляет и вносит в память процент скольжения приводного колеса сеялки после выполнения опции ”калибровка” пути;
о результатах посева по каждому высевающему аппарату сеялки по всей площади поля и сумарно на всей площади поля.
СПОСОБ ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ:
время реакции системы (подача сигнала о забивании или прекращении высева) 1,6 секунды;
текстовая, на электронном табло двумя рядами по 16 знаков;
звуковая, при прекращении и/или нарушении высева, достижении семенами контрольного
уровня, при достижении допустимого отклонения нормы высева;
информация, о том, как выполнен посев в целом по всему полю и отдельно как высевал каждый высевающий аппарат на всей площади поля, сохраняется в энергонезависимой
памяти пять лет (5 полей и каждое до 500 га);
во время выполнения высева, на основе исчерпывающейтекстовой и звуковой информации, оператор точно понимает, где происходит ухудшение качества высева и что является помехой нормальному распределению семян.
ИСПОЛНЕНИЕ:
Корпус монитора изготовляется из высокопрочного пластика.
Датчики высева емкостного типа, датчик пути – индуктивный или на базе Датчика Холла.
Напряжение питания системы контроля 12В.
“ФАКТ”, основной вариант, комплектуется количеством датчиков высева по конфигурации
сеялки (до 24 шт.), датчиком пути, ЗИП.
“ФАКТ”, спецвариант, дополнительно может имееть два датчика уровня (один для семян и один для удобрений).
Корпуса датчиков высева, которые изготовляются из нержавеющей стали и располагаются преимущественно в полости сошников. Для каждой сеялки имеют свою конструкцию.
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУТАЦИИ – ДВА ПОСЕВНЫХ СЕЗОНА.
КОМПЛЕКТ ПОСТАВКИ:
Монитор с кабелем. Датчики высева – по количеству рядов сеялки плюс один запасной. Датчик пути. Кронштейн крепления датчика пути. Детали крепления монитора в кабане трактора. Жгут кабельной разводки по сеялке с разъемом. Детали крепления разъема на раме сеялки. Поясок монтажный для крепления проводов по раме сеялки. Винты крепежные. Инструкция по устройству, монтажу и эксплуатации системы контроля.
Только “ФАКТ”
- поможет устранить нарушения высева.
- дает возможность гарантировать качество посева.
- поможет продлить жизнь сеялки.
- защитит честь механизатора, фермера.
- гарантированно окупается на 10-15 га.
- СОЛИДНО ЭКОНОМИТ СЕМЕНА.
- СОКРАЩЕНИЕ СРОКОВ ПОСЕВА.
- УВЕЛИЧЕНИЕ УРОЖАЙНОСТИ.
- ЭКОНОМИЯ Г С М.
- СНИЖЕНИЕ ЗАТРАТ ПО УХОДУ ЗА ПОСЕВОМ.
- ДАЕТ УВЕРЕННОСТЬ, ФАКТИЧЕСКИ ТОЧНЫЙ ОТЧЕТ И УЧЕТ.
Системы контроля высева
Главной задачей систем контроля высева "СКИФ" является контроль технологических параметров работы посевного комплекса, оперативное получение сведений о неисправностях для максимально быстрого устранения проблем. И, как следствие, снижение затрат в посевной сезон и получение максимальной прибыли.
 |  |
Учитывая сложные условия во время сева (влажная погода, плохо подготовленная почва, сырой посевной материал. ) зачастую только в течении одного часа забивается от 3 до 5 сошников. И тогда получаются характерные просевы - "лысые ряды", которые агроном обнаружит только через 2-4 недели.
Расчет убытков хозяйства за посевной сезон без использования системы контроля высева:
| Растояние между рядками на сеялке | 30 | 15 |
| Прогнозируемая урожайность, ц/Га | 30 | 70 |
| Цена за тонну, руб. | 11 000 | 11 000 |
| Скорость сеялки км/ч | 10 | 10 |
| Работа за сев, часов | 150 | 150 |
| Площадь засева (просева) 1 сошником в час, Га | 0,3 | 0,15 |
| Недополученный урожай в час, т. | 0,9 | 1,05 |
| Недополученный урожай в сев, т. | 135 | 160 |
| Убыток, понесенный хозяйством за час, руб. | 9 900 | 11 550 |
| Убыток, понесенный хозяйством за сев, руб. | 1 485 000 | 1 760 000 |
Применяя системы контроля высева "СКИФ", можно расширить возможности посевного комплекса, организовать круглосуточную работу, максимально повысить производительность труда при минимальных затратах и обеспечить 100% контроль сева.
Для сеялок точного высева
СКИФ-Т04 ( до 12 рядков)
СКИФ-Т06 (до 24 рядков)
Для механических сеялок
СКИФ-30
САРМАТ
СКИФ-17
Для пневматических сеялок
СКИФ-19
СКИФ-26
СКИФ-28
СКИФ-30
Дополнительные возможности
Навигационная система ГлоНаш
Агронавигатор плюс
Комплект включения электромуфты
Датчик давления бункера ДДБ
Выносной тахометр
Картирование полей
Клапан перекрытия сошников КПС
История создания "СКИФ"
Январь - Образцы систем контроля СКИФ. Аналоговый способ обработки и отображения сигнала.
Март - первые продажи, СКИФ-Д.
Июнь - первые поставки на конвейер. СКИФ-3.
Модернизация систем. Разработаны системы СКИФ-17, 19, 25.
Ноябрь - Представление системы СКИФ-19 на международной сельскохозяйственной выставке «AGRITECHNIKAHannover-2011» в Германии.
Октябрь - Международная сельскохозяйственная выставка «AGROSALON-2012» в Москве.
Декабрь - Система контроля «СКИФ» удостоена диплома «100 лучших товаров России».
Май - На выставке «Золотая Нива 2014» в Усть-Лабинске представлена система «СКИФ-Т04» для сеялок точного высева.
Октябрь - На выставкеAGROSALON-2014 в Москве представлены системы СКИФ-27 и СКИФ-29 (позднее СКИФ-26 и СКИФ-28).
Декабрь - Система СКИФ в очередной раз удостоена диплома «100 лучших товаров России».
Апрель - Интеграция СКИФ-30 с Агронавигатором (производитель ЛТЦ «Аэросоюз»).
Июнь - Интеграция СКИФ-26 и СКИФ-28 с Агронавигатором.
Сентябрь - Разработана линейка оптических датчиков для СКИФ-Т04.
Октябрь - Разработан комплект включения муфты (КВМ).
Январь - Разработан оптический датчик ДПФС-32 для сеялок прямого высева.
Июнь - Разработан датчик давления бункера ДДБ.
Октябрь - На выставке AGROSALON-2016 в Москве представлен новый монитор М-08.
На выставке AGROSALON-2018 в Москве представлен монитор М8.1 для системы СКИФ-19
Март - Интеграция систем контроля высева СКИФ 26/28 и СКИФ Т04/Т06 с навигационной системой Глонаш 2.0. Полевые испытания в хозяйствах прошли успешно.
Сентябрь - Интеграция систем контроля высева СКИФ 30 с навигационной системой Глонаш 2.0. Полевые испытания в хозяйствах прошли успешно.
Весна - разработка и успешное испытание универсального датчика для сеялок точного высева ДТФ УП-44, Блока запуска муфты БЗМ-4
Август - разработка и испытание Блока управления колеей сеялки (БУКС) и клапанов перекрытия сошников (КПС) для закладки технологической колеи
Осень - разработка монитора М 8.3 для системы контроля высева СКИФ-30
Январь - успешное испытание новинки 2021 года - навигационной системы Глонаш 2.5 с СКПК СКИФ Т04/06/26/28/30
Февраль - введение в серийное производство монитора М 8.3 и системы СКИФ30.2 с подсчетом скорости ПК и засеянной площади (Га)
Нива 12 М подробный обзор сигнализации контроля высева
Приветствую Вас при просмотре нового ролика связанного с нашей сеялкой обзор на которую мы сделали здесь , в этом же ролике мы рассмотрели из чего состоит сигнализация контроля высева НИВА 12 М которая установлена у нас , если вы хотите посмотреть предыдущий ролик на канале то он здесь Посев кукурузы этой сеялкой ну а следующий когда прийдет время будет здесь Моя реферальная ссылка для подключения монетизации вашего канала так же заходите к нам в группу ВКонтакте Этот ролик обработан в Видеоредакторе YouTube ()
Александр Калинин
Привет. Это вообще система контроля Полтавская или я ошибаюсь?
ВИТЯМБА
Костя привіт я по поводу сигналізації ніва як вона взагалі можна купувати . Ви своєю задоволені
Tor Tor
Yuriy 1982
А висівний діск не тре об датчик висіва?
Yuriy 1982
Куриленко Николай
за подсказки я остался доволен
ВИТЯМБА
Костя С новым Годом я тоже с Запорожской обл хотел поговорить с тобой по поводу сеялки упс если не трудно номер телефона напиши заранее спасибо..
Євгеній Грибанов
Ivan Ivan
Какая цена сигнализации?
Стас Савчишкин
Тоже купили такую мадель сеелки.Без апаратуры нива12.Сашники очень забиваютса в сырой земле,чиво вобще пачьти непроисходило на супн8,приходитса опускать сивалку только в движении ,и то невсегда спасает.Зерно слеживаетса в низу пластмасовых банках,происходит просев,изза двайной приводной цепи секции выкинули варушылки из банок соторые с завода стоят на УПС,спасает поднятие заслонки уровня зерна в камере сошника,но уровень тогда слишком велик,пол сантиметра до верхней кромки.Падскажите как с этим боротса.
Сергей Караманов
Одно слово. Спасибо. Нет, еще одно. Большое.
виктор пилипенко
удачи вам и харошых урожаев
николай вячеславович
эта хрень даже работает
Сергей Москаленко
Видео класс! Обзор отличный! Но система контроля так себе, 80-х -90-х годов. У нас система "ЭФЕКТ". С датчиками скорости, вычислением засеяных гектаров, и отображением нормы высева в виде графических столбцов. Чем выше столбец тем больше норма высева. Но все же и ваша система позволяет реагировать на отсутствие высева. Удачи Вам и высоких урожаев!
Аlexandr
у меня такая есть уже 5 сезонов от рабртала проблем нет, так о чем я, а не лучше полуавтоматом щели заварить?
юрий иванов
я правильно понимаю ситуацию - это сеялка стоит 150 тысяч? Этот вопрос возник думаю не только у меня.
Нива 12 М подробный обзор сигнализации контроля высева
Привет. Это вообще система контроля Полтавская или я ошибаюсь?
ВИТЯМБА
Костя привіт я по поводу сигналізації ніва як вона взагалі можна купувати . Ви своєю задоволені
Tor Tor
Yuriy 1982
А висівний діск не тре об датчик висіва?
Yuriy 1982
Куриленко Николай
за подсказки я остался доволен
ВИТЯМБА
Костя С новым Годом я тоже с Запорожской обл хотел поговорить с тобой по поводу сеялки упс если не трудно номер телефона напиши заранее спасибо..
Євгеній Грибанов
Ivan Ivan
Какая цена сигнализации?
Стас Савчишкин
Тоже купили такую мадель сеелки.Без апаратуры нива12.Сашники очень забиваютса в сырой земле,чиво вобще пачьти непроисходило на супн8,приходитса опускать сивалку только в движении ,и то невсегда спасает.Зерно слеживаетса в низу пластмасовых банках,происходит просев,изза двайной приводной цепи секции выкинули варушылки из банок соторые с завода стоят на УПС,спасает поднятие заслонки уровня зерна в камере сошника,но уровень тогда слишком велик,пол сантиметра до верхней кромки.Падскажите как с этим боротса.
Сергей Караманов
Одно слово. Спасибо. Нет, еще одно. Большое.
виктор пилипенко
удачи вам и харошых урожаев
николай вячеславович
эта хрень даже работает
Сергей Москаленко
Видео класс! Обзор отличный! Но система контроля так себе, 80-х -90-х годов. У нас система "ЭФЕКТ". С датчиками скорости, вычислением засеяных гектаров, и отображением нормы высева в виде графических столбцов. Чем выше столбец тем больше норма высева. Но все же и ваша система позволяет реагировать на отсутствие высева. Удачи Вам и высоких урожаев!
Аlexandr
у меня такая есть уже 5 сезонов от рабртала проблем нет, так о чем я, а не лучше полуавтоматом щели заварить?
юрий иванов
я правильно понимаю ситуацию - это сеялка стоит 150 тысяч? Этот вопрос возник думаю не только у меня.
Система контроля высева нива 12 м
МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
РОССИЙСКОЙ ФЕДЕРАЦИИ
Департамент технической политики
Федеральное государственное учреждение
Северо-Кавказская государственная зональная
машиноиспытательная станция
Протокол испытаний
№ 11-19-03 (4030232)
Система контроля высева «Нива 23» к сеялке СПБ-12К
Адрес
ООО «Полтавская инженерная группа»
Организация-изготовитель:
пер.Хаткевича, дом 4, кв.69
347740, г.Зерноград,
Ростовская область,
Система контроля высева «Нива 23»
Назначение
равномерности семян по рядам относительно заданной нормы высева;
нормы высева семян в каждом сошнике с указанием величины отклонения;
двойников и пропусков в каждом высевающем аппарате;
гистограммы распределения семян;
контроля нижнего уровня семян и туков в бункерах сеялки;
скорости движения сеялки;
площади посева;
времени работы сеялки;
накопления и сохранения в энергонезависимой памяти информации о посеве на последнем участке пути длиной 16 м;
накопления и сохранения в энергонезависимой памяти информации о посеве для пяти отдельно взятых полей до 500 га каждое;
обнаружения механических поломок, прекращения высева, забивания сошников почвой и других нарушений высева семян при работе сеялки.
«Нива 23» осуществляется постоянным током напряжением от 10,8 до 15 В от бортовой сети трактора.
Описание конструкции машины
Монитор содержит: электронную часть системы, включатель питания, четыре кнопки для управления работой системы контроля, ЛЦД – матричный модуль из двух рядов по 16 знакомест для представления буквенно-цифровой информации, звуковой сигнал.
Датчики высева семян устанавливаются на подошве нижней части корпуса высевающего аппарата и располагаются в верхней части сошника. Датчик высева представляет собой металлический корпус с параллельно расположенными чувствительными элементами. Семена, пролетая между чувствительными элементами, приводят к изменению емкости и, соответственно, получению сигнала о пролете семян.
Датчик уровня предназначен для определения момента, когда наличие семян (туков) в бункере достигает нижнего уровня, при котором необходимо выполнить дозагрузку.
Датчик пути предназначен для определения пути, пройденного сеялкой, и скорости движения сеялки по двум величинам, которые вводятся в память в качестве параметров для работы системы контроля: длина окружности приводного колеса сеялки и количество болтов крепления обода колеса
Читайте также:
