Фотоотчет ремонт трапеции дворников на RF4

Фотоотчет ремонт трапеции дворников на RF4 ⇐ Stepwgn RF3-8. Кузов, салон

Ремонт трапеции дворников на StepWGN RF4
Зимой имел неосторожность включить примёрзшие дворники, что-то хрустнуло и дворники заработали. В дальнейшем заметил, что они стали болтаться, в выключенном состоянии появился большой люфт. При работе в крайних положениях дворники били о правый молдинг лобового стекла и внизу о «жабо». Могут начать болтаться, если включить максимальную скорость работы дворников.

Надо добраться до механизма дворников.
Открываем капот на максимальное положение.
Снимаем дворники (под резиновой заглушкой гайка на 14).
Снимаем молдинги левый и правый, если требуется.
Снимаем накладку («жабо»), по краям она прикручена вместе с молдингами винтами (выделены синим на Рис 2), со временем края молдингов отламываются (Рис 3), поэтому молдинги можно не снимать.
Красным выделены клипсы, внизу 3 шт и 5 клипс внутри (1 клипсу не указал на Рис 2, см рис 13). Увы при демонтаже некоторые посадочные места внутренних клипс отламываются (время, в моем случае 2 места отломились).
Плюс надо вытащить клипсу шланчика омывателя.
Рис 2_______________________________________________ Отломаный край молдинга Рис 3___________Шланчик омывателя, для удобства можно снять подкапотный ___________________________________________________________________________________________блок предохранителей, он на 3-х защелках и отвести в ____________________________________________________________________________________________сторону Рис 4

Когда все винты и наружние клипсы сняты, «отрываем» по очереди с одного края внутренние клипсы. После того как их отсоеденили, сдвигаем «жабо» как бы в низ к двигателю, там есть «зацепы», если тянуть сразу вверх их можно сломать.

Механизм дворников «трапеция» крепится на 4-х болтах на 10 (обведены красным)
Рис 5 ___________________________________________________ Откручиваем болты Рис 6

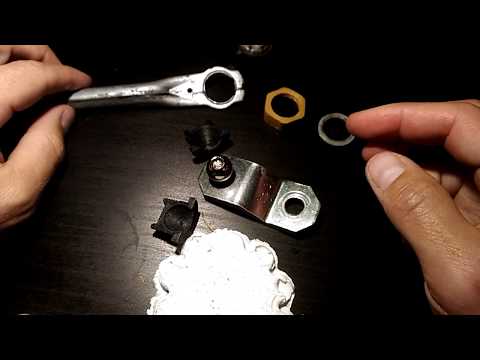

Автоэлектрик за донат. Субару Импреза дворник вылетает за стекло, ремонт трапеции.
