Регулировка зеркал форд мондео 3
Замена зеркал + автоскладывание
| замена, зеркала, автоскладывание, электропривод, модуль, проводка, зеркала заднего вида, складывание зеркал |
| цитата: |
| От Мондео на ФФ рест. подошли, только крепления внутри разные. |
molniakep
А что прочитать Вам лень. Если Probe 1

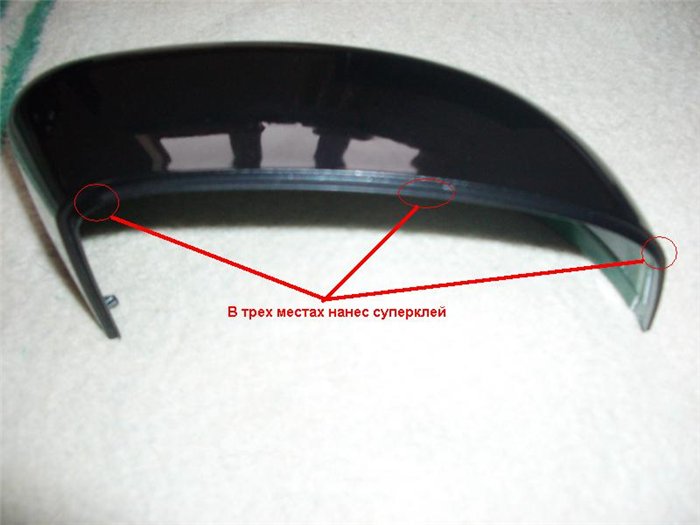

отламывал крепления на накладке , то как Вы думаете подходят или нет.

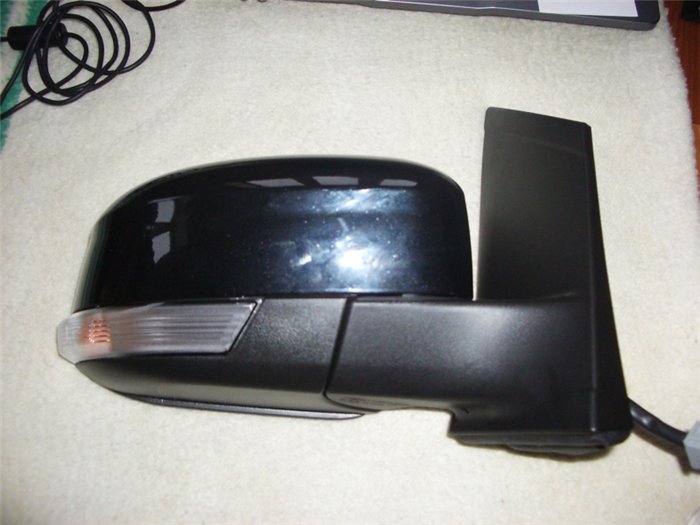

Зеркало готово. По-моему получилось прочно.
Как поставлю на машину выложу фото.
Так вопрос, может быть такое что зеркала рейстайл бывают трех видов, то есть
1. регулировка , поворотник, обогрев.
2. регулировка , поворотник, обогрев, подсветка околодверная.
3. регулировка , поворотник, обогрев, подсветка околодверная, автоскладывание.
Или не бывает такого!
15 мар та 2009С левым зеркалом проблем не возникло, а вот в правом был подвох. На распиновке, взятой на сайте, и в моей двери цвет проводов оказался разным. Экспериментальным путем правильная комбинация была установлена. Соединения:
Левое зеркало
в двери. в зеркале рестайл
белый. синий . привод зеркала
желто-синий. желтый. привод зеркала
сине-красный. оранжевый. привод зеркала
сине-красный. коричневый. поворотник
черный. черно-серый. минус общий
черно-зеленый. черный. обогрев зеркал
Правое зеркало
в двери. в зеркале рестайл
бело-зеленый. синий. привод зеркала
желто-сиреневый. желтый. привод зеркала
желто-синий. оранжевый. привод зеркала
сине-белый. коричневый. поворотник
черный. черно-серый. минус общий
зелено-оранжевый. черный. обогрев зеркал
Решение проблемы со складыванием зеркал!
Как известно на многих "Мондео" закисают зеркала и не складываются. Лично я купил машину с этой проблемой и только теперь решил ее. Загвоздка в том, что нужно точно знать как разобрать зеркало. На Драйв2 я подробного описания не нашел, поэтому решил сделать данную запись.
Итак, для начала нужно снять переднюю крышку. Если нет специального инструмента, то можно использовать старую пластиковою карту.
После снятия крышки берем WD-40, или аналоги и наносим состав на механизм складывания.
Ждем 10-15 минут, и пробуем разрабатывать зеркало. Если не помогло, тогда нужно снимать зеркальный елемент.
Когда зеркало разобрано, заливаем механизм WD-40 и ждем. Спустя 10-15 минут опять пытаемся его разработать прикладывая немалое усилие.
Ну и собственно результат:
Затем собираем все обратно, и не забываем время от времени их складывать, во избежании очередного закисания.

Ford Mondeo 2001, engine Gasoline 2.0 liter., 145 h. p., Front drive, Manual — DIY
Comments 16
А как надо и что нажимать что б сложились? Может у меня тоже складывается? 😆
Они механические, а не електрические.
Добрый день. У меня была такая-же ситуация при покупке хозяин даже не в курсе был что такое есть в Мондео.
Не суть, если-бы эта функция работала с закрытием машины то да, работала бы она постоянно. А так я тоже её разработал, всё ок. Но в процессе эксплуатации практически не пользовался, год и опять только немного дёргаются при нажатии на кнопку складывания. Может как через комп прописать надо, тогда сами будут туда, сюда юзать :) а пока только лишнее телодвижения.
Видимо предыдущий хозяин никогда не пользовался складыванием, и от этого там много скопилось грязи и пыли)))))
Предыдущий хозяин в ней много чего натворил…
А я не разбирал вообще их.:ОПУСТИ ЗЕРКАЛЬНЫЙ ЭЛЕМЕНТ максимально в низ, верхний крайний угол ближе к машине там и есть механизм складывания ! если заглянешь внутрь посветив фонариком увидишь часть мощной пружины! вот ее то и надо заливать под ней механизм который не достать заливая в зазор
если не увидишь пружины то будет видна трубка из которой выходят провода тогда заливай эту трубку но только старайся чтобы жидкость попадала не внутрь трубки а на наружную ее часть тем самым смазывая механизм складывания… До этого вообще не работали. Мне посоветовал- klin87
Больше 2ух лет эксплуатации не складывал и ещё столько же не буду :):)
Даже пробовать не буду :):)
