Регулировка колдуна гранта с болтом

Обновлено: 09.01.2025

Руководства по ремонту Лада Гранта: регулировка привода регулятора тормозных сил в гидроприводе задних тормозов

1. Установите автомобиль на смотровую канаву и «прожмите» несколько раз заднюю часть автомобиля (с усилием около 40–50 кгс) для установки задней подвески в среднее положение.

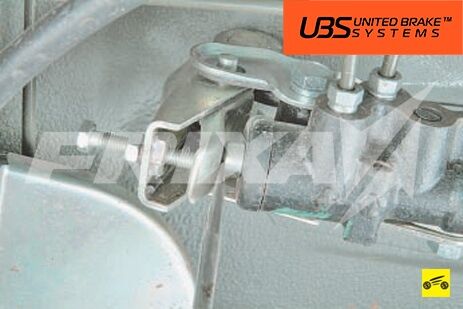

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

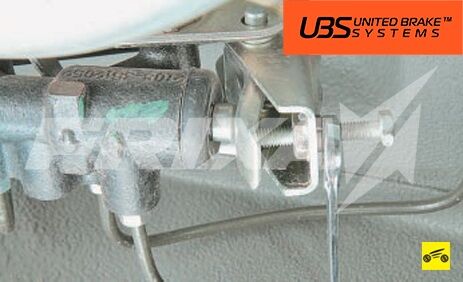

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составил 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ.

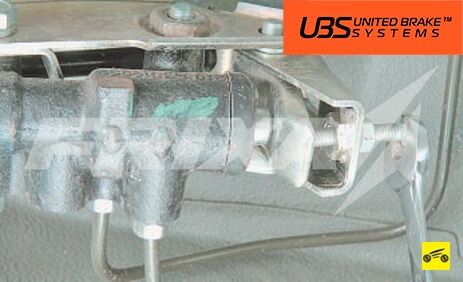

5. Ослабьте затяжку контргайки болта регулировки зазора.

6. . и в этом положении затяните болт и контргайку.

7. Если регулятор правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите его (если задние колеса блокируются намного позже передних). После этого еще раз проверьте регулировку торможением и при необходимости повторите ее.

Регулировка колдуна гранта с болтом

Я менял регулятор, ставил шайбу от форсунки опеля толщиной 0,5 мм, но жидкость в задний левый тормозной цилиндр не поступала. После того, как я убрал шайбу совсем, тормозить стали все четыре колеса. Отрегулировал как положено - при торможении со скорости 40 -50 км/ч блокировались передние потом задние. Но при резком замедлении со скорости 70 км/ч и выше уводило влево. В итоге я переставил контуры на перед-зад, задний контур через одну камеру регулятора и теперь тормоза останавливают машину эффективно и прямолинейно.

Добавлено через 3 минуты
Диагональную систему можно было бы отрегулировать если бы были установлены два однокамерных регулятора - по одному на контур.

Добавлено через 11 минут
Автобус, важно чтобы задок не только начал тормозить, но чтобы регулятор давал максимально равные усилия на задние колеса. Иначе один борт будет перетормаживать, так как ГТЦ дает равные усилия в оба контура (по крайней мере должен).

Продолжаю свою тему.
Летом на хороших шинах, на сухом асфальте ( с зазором в колдуне 2,0 мм) тормозит без переделки колдуна идельно.
Вот пример http://youtu.be/ToOZshJM4II

Добавлено через 4 минуты
Но скоро зима (я помню, что при торможение чуток разворачивало влево). Я стал доводить регулятор (колдун) до идеального состояния.
Открутил пробку 15

и поменял медную шайбу на более тонкую

Добавлено через 9 минут
Проверил, что получилось
Расчитывал, что торможение заднего правого (З.П.) увеличится, но не тут то было оно УМЕНЬШИЛОСЬ! Сточил шайбу еще тонше - нет эффекта перетормаживает заднее левое(З.Л.).
Думал.
Решил довести до идеала состояние тормозныз механизмов заднего правого (З.П.), хотя понимал, что это "ловля блох"
Заменил цилиндр (он малость "сопливил", но работал) на АТЕ
Убрал риски на барабане и колодках

Уже собирался плюнуть на эту диагональную систему и переходить на осевую. Стал изучать разводку гидравлики.
И..Эврика!

Тормоза, колдунство колдуна

Всем привет!
К работе тормозной системы Вишенки давно были вопросы, но осознав архаичность конструкции смирился с этим, работает более менее и ладно.
Предыстория: погода холодная но сухая, резя зимняя, пришлось резко оттормозиться, моментальный блок колес, занос… Благо все обошлось.
Поехал протестировал тормоза, подозрения подтвердились, зад хватает намного раньше переда, машина становится неуправляемой.

Виновник? Гребаный колдун.
Сделал метку на регулировочном болте, вывернул его на целый оборот — слишком много, зад кажется не работает вообще. Завернул на 1\2 — опять стал зад раньше юзить. Отвернул на четверть — теперь примерно в 1 из 4 резких торможений блокируются колеса.

Эффективность по ощущениям не снизилась, но хоть теперь меньше опасения свалиться в занос со всеми 4мя заблокированными колесами.
У товарища на Калине 2 с ABS машина при резком торможении идет уверенно, нет намека на снос, осознал полезность ABS…)

Лада Гранта 2014, двигатель бензиновый 1.6 л., 91 л. с., передний привод, механическая коробка передач — наблюдение

Машины в продаже

Лада Гранта, 2021

Лада Гранта, 2018

Лада Гранта, 2012

Лада Гранта, 2021

Комментарии 36

ставь дисковые- бомба.

еще есть такой прикол, в сырую погоду-зад на юз идет быстрее переда.Я колдун менял, регулировал мало толку, либо пропадает эффективность торможения, либо как у вас блокируется зад.Пробовал контура переделывать перед-зад, с целью равномерного торможения.На переднем приводе это не сильно помогает.Абс рулит.

Вот вот, думал легко будет его подкрутить, оказалось поймать эту грань практически невозможно, либо перетормаживает, либо вообще не тормозит. Хотел на новый махнуть, но похоже толку не будет раз он сам по себе такой

думал поставить от оки он автоматический, уже купил.Лежит.Но лень.И неизвестно выдержит ли он производительность нашего гтц.

На фото что за зеленые палки?

Это забор паркинга возле дома, сфоткал следы, тормозной путь, который от задних колес на треть длиннее оказался

На снегу прикатанном блокировался и задок. На асфальте — задок никогда не блокировался в отличии от передка. Не устраивал большой тормозной путь. Стало по лучше после подрегулировки.

И зад получается тоже стал на асфальте блокироваться?

Не, я не стал до этого доводить. Немного только подкрутил. Эффективность торможения зада очень сильно зависит от регулировки ручника. Как обычно он у всех не отрегулирован и поэтому задок плохо тормозит.

Ага, понял. Просто тоже к тормозам претензии были, ручник стараюсь всегда держать натянутым, тк есть проблема с очень большим свободным ходом педали но никогда не заморачивался на тему как усилия у меня на самом деле распределяются, оказалось что на зад идет как минимум половина. После регулировки в меньшую получается сторону изменений вообще не заметил и зад на асфальте полностью блокироваться перестал

Еще зависит от того сколько раз на тормоз нажал. Со 2 раза тормозит эффективнее. Может с первого раза не хватает объема главного цилиндра, может при первом нажатии подводятся поршни рабочих цилиндров и поэтому со 2 раза увеличивается усилие на задок.

Блин, вот откуда это поверье? У одного деда когда-то на восьмерке сгнили упорные кольца, с тех пор все верят?

На моей наоборот зад вообще никогда не блокируется, эффективность торможения плохая. Пришлось подкручивать регулировочный винт.

Даже на скользком \ мокром покрытии? После регулировки эффективность возросла?

угу… поезди на его калине — осознаеш "полезность" АБС (и ладно, если без ремонта чьего-то заднего бампера)
АБС "помогает" только при торможении в поворотах (пардон, лучше сбросить скорость ДО) и на ровном сухом асфальте — во всех остальных случаях — АБС зло (при малейшей неровности колесо на миг блокируется — АБС включилось и все, ты без тормозов…)

Вот про зиму он да ругался на абс — ину)
Задние колеса вообще по идее должны блокироваться на чистом сухом асфальте или нет? Кто как говорит. Но на себе почувствовал что с блокнутыми задними колесами не оч комфортно оттормаживаться в плане управляемости

как-то гуглил на тему колдуна — правильно отрегулированный колдун — оч. хороший помощник, но но закисает( как следствие все не очень хорошо по итогу.
есть зарубежный "аналог" — тройник-делитель == на задние всегда подается 60% от общего давления тормозной системы.
т.е. блокироваться задние колеса должны, при условии плохого сцепления с дорогой, но только после передних…

Про тройник да тоже читал, ставят от GM. Сама идея колдуна не плоха, но не хватает этому устройству точности что ли, и регулировки более точной и понятной, ведь от него не мало зависит. Захочет одно колесо заднее блокирнет (правое у меня особенно, с новья так было), с регулировкой тоже, поймать момент не возможно практически. Вторая гранта тоже без-абсная, и проблемы те — же. Самое поганое что косяк с блокировкой одного колеса плавающий, не знаешь понесет тебя щас или нет… Пока так для себя отстроил чтобы при торможении резком зад не так сильно хватал. Летом на летней резине уже снова покатаюсь и попробую его отстроить все таки более точно

Либо с передними вместе, либо сильно позже, частично или даже никак. Но ни в коем случае не раньше передних даже на чуть-чуть.
Не рекомендую проверять это на чистом асфальте — нормальных результатов получить не получится. Рекомендую на асфальте, присыпанном песком, или на ровном укатанном грунте. А следы оценивать визуально.

На машине с АБС подвеску нужно всегда держать в исправности (что бы колесо не подпрыгивало) и резина тоже должна быть по сезону и с достаточным протектором.

Снятие регулятора давления в тормозных механизмах задних колес и регулировка его привода Lada Granta

Регулятор давления заменяйте при неподдающейся регулировке эффективности торможения задних колес (ранней или поздней блокировке по отношению к передним колесам), из-за заклинивания поршня в цилиндре или течи тормозной жидкости через уплотнительные манжеты цилиндра.
Работу выполняйте на смотровой канаве или эстакаде.

Снятие и установка регулятора давления в тормозных механизмах

1. Очистите все резьбовые соединения регулятора металлической щеткой и обработайте их проникающей жидкостью типа WD-40.

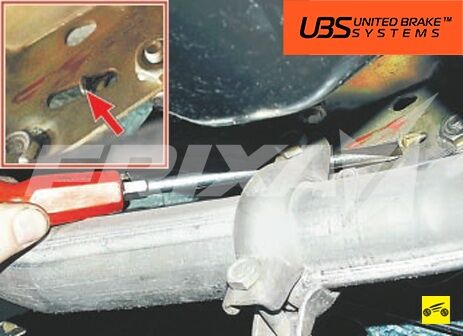

2. Для снятия регулятора, отверткой подденьте усик скобы, охватывающий упругий рычаг регулятора и поверните скобу, освобождая рычаг.

3. Выведите конец рычага из отверстия серьги и снимите скобу.

4. Специальным ключом на 10 мм для тормозных трубок отворачиваем штуцеры четырех тормозных трубок и выведите наконечники двух трубок из отверстий регулятора.

Примечание:

Вывести из регулятора наконечники двух других трубок мешает лонжерон.

5. Головкой на 13 мм отверните две гайки крепления кронштейна регулятора к кронштейну кузова и снимите регулятор вместе с кронштейном и упругим рычагом, выводя наконечники трубок из отверстий регулятора.

6. Головкой на 13 мм отверните болт крепления регулятора с двух сторон.

7. Разъедините регулятор, привод регулятора и кронштейны.

8. Для разборки привода, выньте ось, снимите пружину и нажимной рычаг.

Примечание:

Серьга 1 закреплена на балке задней подвески стопорной шайбой 3, под которой установлена плоская шайба 2.

9. Соберите привод регулятора в обратной последовательности.

10. Для сборки регулятора с приводом и кронштейнами, установите привод в тиски.

11. Сжав тисками пружину привода, установите кронштейны с регулятором и заверните болты крепления регулятора.

12. Установите регулятор давления в обратной последовательности.

13. Подсоедините тормозные трубки.

Примечание:

Чтобы правильно подсоединить тормозные трубки, на корпусе регулятора выполнены стрелки.

К отверстиям, помеченным стрелками, выходящими из регулятора, подсоедините трубки от тормозных механизмов задних колес, а к отверстиям, помеченным стрелками, входящими в регулятор, – трубки от главного тормозного цилиндра.

14. После установки регулятора давления плоскогубцами обожмите скобу упругого рычага и прокачайте тормозную систему.

Регулировка привода регулятора давления

1. Установите автомобиль без груза на ровной площадке и 2-3 раза прожмите сверху вниз заднюю часть автомобиля усилием 40-50 кгс с тем, чтобы задняя подвеска заняла свое среднее положение.

2. Ключом на 10 мм ослабьте затяжку контргайки и, вращая регулировочный болт другим ключом на 10 мм, установите зазор между рычагами привода около 14 мм.

3. Затяните контргайку регулировочного болта. После регулировки проведите своего рода дорожный тест, при котором наблюдатель вне автомобиля должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30-40 км/ч.

Примечание:

При слишком поздней блокировке уменьшите зазор, при ранней (опережающей блокировку передних колес) – увеличьте, с обязательной последующей проверкой тем же способом.

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.

Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Как правильно отрегулировать колдун

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
" alt="">
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Настройка регулятора тормозных усилий

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
" alt="">
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

помогите как отрегулировать колдун нового образца

FakeHeader

Comments 24

Подумай о внедрении системы абс на свою машину, что бы не сталкиваться с этим. Отрегулировать его проблематично и сколько я не пытался на 2108 и 2110 всегда перетормаживало одно колесо, бывало и летом попу кидало, про зиму вообще молчу!

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

какое у вас перетормаживает?

Заднее правое. Но уже перестало))) пока работает

какой зазор все таки выставил? 2 мм или на два оборота открутил?

Сначало 2 мм потом еще настраивал несколько раз по чуть прибавлял, убавлять. Точно там не замерить потом. Изначально сверлом мерил

понятно, просто по регулировке именно этого колдуна три разных варианта нашел и вот по какому регулировать не понятно. по книге написано что зазор надо проверять между штоком колдуна и рычагом, в интернете что между болтом с контргайкой и рычагом и еще какой то находил способ выставить расстояние от рычага до корпуса с болтом 14мм… ты как регулировал?)

Там посмотри, из колдуна, при нажатии на тормоз выходит шток, он давит на прижимную планку и вместе с ней они идут до болта в который упираются, я делал 2 мм оттягивал пальцами планку, подпружиненную, и вот между штоком и нажимной пластиной получается

В любом случае нужна яма и пробовать потом, по-другому никак.

будем пробовать, что к чему разбираться)

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

Потому, что не отрегулирован сам колдун с завода.

Я снял большую гайку, вытащил пружину и слегка (на 1-2 витка) её растянул. Все поставил обратно.
Колудн стал работать нормально.

Да я его как только не регулировал… Так и продал…

Закручиваешь болт до конца, а потом выкручиваешь на 2 оборота и контришь.
2мм зазор был на старых "колдунах".
"Исполнить корректировку регулятора давления задних тормозов автомобиля ВАЗ Гранта Калина, для чего: — отпустить контрящую гайку 4, и закрутить регулировочный болт 3 до касания с рычагом 5 поршня регулятора давления (ключ гаечный 10); 2 — выкрутить регулировочный болт на 720° (2 цикла);
— фиксируя регулировочный болт в заданном расположении, закрутить и зажать контрящую гайку. Момент затяжки гайки 6…7 Н.м (0,6…0,7 кгс.м) (ключ гаечный 10, вставка сменная 10 типа 58 23 10 10 ф. "Stahlwille", ключ динамометрический типа 50 18 00 04 ф. "Stahlwille")."

Думаю так и сделали на заводе, чтоб я потом репу чесал и искал почему перетормаживает)))

Регулировка тормозов ваз 2109

Когда автомашина начинает трогаться с места, нередко появляется ощущение, что кто-то сзади ее удерживает. Необходимо остановиться, проверить рукою температуру заднего барабана.
Если он нагрет, следовательно, задние колодки при совершении торможения подклинивают. Вывод: необходимо на ваз 2109 отрегулировать тормоза.
На ваз 2109 регулировка задних тормоз не составит особого труда. По этой причине надо провести ремонтные и проверочные работы, чтобы отрегулировать свободный ход тормозной педали.
Регулировка свободного хода проводится в гаражном помещении. Перед началом проведения ремонта надо проверить состояние и работу задней тормозной системы.

Проверка

Ваз 2109 регулировка задних тормозов

Домкратом поднять задний мост автомашины.
Снять диски колес.
Снять тормозные барабаны.
Осмотреть тормозные цилиндры, нет ли подтеков.
Так же проверить их работу, цилиндры должны выходить на требуемое для торможения расстояние.
После отпускания педали не должно происходить их заклинивания. При обнаружении этого изъяна цилиндры надо заменить.
Проверить состояние пружин, они не должны иметь изгибов по спирали. Также они должны иметь ровную поверхность.
Осмотреть качество самих колодок. На них не должно быть отслоений, толщина должна быть не менее 2/3 по отношению стандарта.
Так же осмотреть распорную планку, она не должна иметь никаких дефектов, так как поврежденная планка может нарушать работу колодок.
Проверить тормозные барабаны. На них не должно быть заусенцев, больших проточек от работы колодок.

Внимание. Проверять необходимо две стороны автотранспортного средства. После проведения осмотра, при необходимости заменить изношенные или вышедшие из строя детали.

Ваз 2109 регулировка тормозов

Для проведения регулирования необходимо:

пластинка толщиною 3 мм;
набор ключей;
переносная лампа с защитным стеклянным колпаком, с защитной стальной сеткой.

Процесс регулировки свободного хода тормозной педали проводится для обеспечения нормальной функциональности всей системы. Если уменьшен ход, тогда задние колодки не до конца возвращаются в свое положение. Это вызывает нагрев их и барабанов.
Так же происходит неравномерный разгон в начале движения. При увеличенном свободном ходе, нажимая на педаль, происходит неполное раздвижение тормозных колодок.

Регулировка педали

После проведенного осмотра необходимо провести регулировку тормозной системы:

Поднять капот.
Отсоединить минусовую клемму с аккумулятора.
Сдвинуть переднее водительское сидение от панели приборов до упора к задним пассажирским сидениям. Это необходимо сделать для незатруднительного доступа под рулевую колонку.
Повесить приготовленный фонарь в салоне автомобиля, чтобы обеспечить достаточное освещение в месте проведения регулировки.

Примечание. Работы проводить аккуратно и последовательно.

Нажать ладонью руки на педаль тормоза. Нажатие проводить без резких толчков.
Другой свободной рукой надо попробовать установить пластину в промежуток от кронштейна педали до кнопки включателя.

В случае не входа пластинки или если обнаружен больший промежуток, более чем на 2 мм, надо провести следующие действия:

Педаль держать рукою, не отпуская.
Второй рукою, при помощи ключа, немного открутить по резьбе две гайки. Чтобы ослабить крепление включателя сигнальной лампочки тормоза.

Перемещать его аккуратно, чтобы добиться необходимого пространства между ним и тормозной педалью:

Примечание: расстояние должно быть не более 5 мм.

Закрутить сначала одну гайку, затем второй затянуть.
Руку убрать с педали.
Проверить проделанные операции.
Буфер включателя упирается в кронштейн тормозной педали, регулировка считается законченной.

Регулятор давления тормозов

Внимание. Если с тормозной системой наблюдаются проблемы, то загвоздка может скрываться в самом регуляторе давления.

Ваз 2109 регулятор давления задних тормозов

Для того, чтобы отрегулировать его, нужно знать основные принципы работы этого механизма, называемого в народе колдуном. Как правило, крепится колдун при помощи двух болтов снизу автомобиля. Что касается одного из болтов, то он одновременно фиксирует еще и вильчатый элемент рычага привода, отвечающего за давление.
Этот самый элемент или кронштейн и есть тот самый предмет, с помощью которого осуществляется перемещение и таким образом, можно отрегулировать давление.

Проверка регулятора давления

Ваз 2109 регулятор давления тормозов

Чтобы проверить регулятор давления, необходимо:

Автомобиль установить на домкрат или яму;
Найти регулятор и очистить его от грязи и масла;
Внимательно осмотреть и решить, есть ли на детали повреждения (в случае их обнаружения колдун придется заменить);
Помощник нажимает на педаль тормоза;
Обращаем внимание на поршень, который должен выдвинуться из корпуса на несколько миллиметров (2 мм), при этом сжимая пластинчатую пружину до упора.

Примечание. Если выявлено несоответствие вышеперечисленным показателям и отсутствуют даже ход поршня, то регулятор опять же подвергается замене.

Регулировка колдуна

Чтобы отрегулировать колдун, необходимо:

Прожать заднюю часть машины, прикладывая усилие в полсотни кгс на задний бампер (таким образом, задняя подвеска встанет в среднее положение);
Установить штанги между кузовом и рычагами задней подвески;
Теперь следует визуально осмотреть зазор, который находится между нижней частью рычага привода колдуна и пружиной (он должен быть равен 2 мм);
Регулировка проводится при помощи специального инструмента.

Ваз 2109 регулятор тормозных усилий

Ручник

Ваз 2109 регулятор тормозов

гаражное помещение со смотровой ямой,
обычный набор ключей.

Включить переднюю передачу.
Под передние колеса поставить для надежности упоры.
Заднюю подвеску автомобиля необходимо поднять домкратом, подставить надежные подпорки.

При включенном ручном тормозе спуститься в смотровую яму.
Ослабить первую контрящую гайку на уравнителе.
Вторую гайку подтянуть, чтобы трос был в натянутом положении.
При необходимости наоборот отпустить.
Проверить работу рычага. Он должен срабатывать на два или три щелчка.

Тогда с ямы затянуть первую гайку, затяжку проводить двумя ключами, чтобы получить эффект затяжки двух гаек:

После этого выключить стояночную систему.
Провести проверку вращения задних колесных дисков.

Руками произвести вращательные движения. Вращение их должно проходить без рывка, спокойным прокручиванием по оси автомобиля.
Звук должен исходить шуршащий. Следовательно, регулировка тормозной системы автомобиля проведена успешно.
Автотранспортное средство готово к продолжению эксплуатации.Так же регулировку тормозов можно провести в автомобильной мастерской.
Доверить выполнение этой работы можно специалистам. Но надежность автомобилист испытывает, тогда, когда эта работа произведена самостоятельно.
Технически исправным автомобиль может считаться, когда самостоятельно проводится его осмотр и ремонт. Он никогда не подведет в трудную, опасную минуту.
Кроме того, цена на ремонт в СТО бывает высокой. При выполнении работ своими руками надо внимательно просмотреть видео.
Также надо изучить фото, при необходимости взять их на место проведения ремонта. Разложить на стеллаже или заднем сидении машины.
При необходимости еще раз их просмотреть. Прочитать инструкцию проведения операции, мест расположения необходимых конструкций.
Закончить регулировку, проверить на свободном асфальтированном участке проведенную работу.

Как отрегулировать колдун на гранте

Снятие и установка регулятора давления в тормозных механизмах

3. Выведите конец рычага из отверстия серьги и снимите скобу.

Примечание:

Вывести из регулятора наконечники двух других трубок мешает лонжерон.

6. Головкой на 13 мм отверните болт крепления регулятора с двух сторон.

7. Разъедините регулятор, привод регулятора и кронштейны.

8. Для разборки привода, выньте ось, снимите пружину и нажимной рычаг.

Примечание:

Серьга 1 закреплена на балке задней подвески стопорной шайбой 3, под которой установлена плоская шайба 2.

9. Соберите привод регулятора в обратной последовательности.

10. Для сборки регулятора с приводом и кронштейнами, установите привод в тиски.

11. Сжав тисками пружину привода, установите кронштейны с регулятором и заверните болты крепления регулятора.

12. Установите регулятор давления в обратной последовательности.

13. Подсоедините тормозные трубки.

Примечание:

Чтобы правильно подсоединить тормозные трубки, на корпусе регулятора выполнены стрелки.

Регулировка привода регулятора давления

Примечание:

В статье не хватает:

Фото деталей и расходников
Качественных фото ремонта

У гранты болт регулировки легко крутнуть.
Но если срок эксплуатации уже большой, мог закиснуть.

На ТО был недавно. Собстно на ТО мне и озвучили то что написано.
Колдун тут маловероятен, ибо при прогреве тормозов проблема уходит. Жидкость там при всем желании не нагреется до тех температур, чтобы как-то повлиять на колдун.

В сухих условиях баланс торможения чуть более чем адекватен. Машина тормозит мордой. Можно даже с заблокированным внутреннем(передним) колесом в поворот входить.

Добавлено через 6 минут
и да. По мере прогрева тормозов скрежет становится меньше и исчезает полностью, когда тормоза хорошенько прогреются.

При мойке машины-заливай в отверстия на барабане воду или в сухую погоду выдувай пыль от колодок через те же отверстия.Загляни под машину в район подхода трубок к задним РТЦ .Если в сухую погоду нет влажного ореола-не парься и продувай-промывай барабаны.Если есть -меняй оба РТЦ.PS:При замене РТЦ промывай колодки и грязь только водой.При использовании бензин или солярки во первых замучаешься смывать грязь во вторых намочишь колодки бензином или соляркой и выкинешь их ТАк как тормозить не будут. Проверено. На моей 21093 и теперь 2190 стоят задние барабаны чугунные .плюсы в сырую погоду первые торможения не вызывают скрежета. второе торможение на порядок лучше. Пробег на 2193 -270 ткм на Гранте 49960.

Замену регулятора производим при заклинивании поршня регулятора и при течи тормозной жидкости из под манжет регулятора.

Очищаем все соединения регулятора давления.

Отверткой поддеваем усик скобы, охватывающий упругий рычаг регулятора и поворачиваем скобу, освобождая рычаг

Отверткой поддеваем упругий рычаг

Вынув рычаг из отверстия серьги, снимаем скобу

Специальным ключом для тормозных трубок откручиваем штуцеры четырех тормозных трубок

Выводим наконечники двух трубок из отверстий регулятора

Головкой на 13 откручиваем две гайки крепления кронштейна регулятора к кронштейну кузова

Снимаем регулятор вместе с кронштейном и упругим рычагом, выводя наконечники трубок из отверстий регулятора

Головкой на 13 откручиваем болт крепления регулятора с одной стороны

Отворачиваем болт крепления с другой стороны

Разъединяем регулятор, привод регулятора и кронштейны

Для разборки привода вынимаем ось, снимая пружину и нажимной рычаг

Серьга 1 закреплена на балке задней подвески стопорной шайбой 3, под которой установлена плоская шайба 2

Собираем привод в обратной последовательности.

Для сборки регулятора с приводом и кронштейнами, устанавливаем привод в тиски.

Сжимаем тисками пружину привода, устанавливаем кронштейны с регулятором и заворачиваем болты крепления регулятора.

Устанавливаем регулятор давления в обратной последовательности.

Чтобы правильно подсоединить тормозные трубки, на корпусе регулятора выполнены стрелки.

Выходящие стрелки из отверстий регулятора указывают на подсоединение к тормозным механизмам задних колес.

После установки регулятора давления, нужно пассатижами обжать скобу упругого рычага и прокачать гидропривод тормозов.

Регулировка привода регулятора давления

Устанавливаем автомобиль без груза на ровной площадке и 2 – 3 раза прожимаем сверху вниз заднюю часть автомобиля усилием 40 – 50 кгс с тем, чтобы задняя подвеска заняла свое среднее положение.

Ключом на 10 ослабляем затяжку контргайки и, вращая регулировочный болт другим ключом на 10

Устанавливаем зазор между рычагами привода около 14 мм

Затягиваем контргайку регулировочного болта.

Тестируем торможение автомобиля. Наблюдатель сбоку должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних колес, при резком торможении со скоростью 30 – 40 км/ч.

При слишком поздней блокировке – уменьшаем зазор между рычагами привода, при ранней – увеличиваем зазор.

Читайте также:
