Приспособление для установки заднего сальника коленвала фольксваген

Обновлено: 09.01.2025

AI020154 Приспособление для установки заднего сальника коленвала двигателей VAG. Оригинальный № VAG T10134, код товара: 49566, артикул: AI020154

Приспособление используется для установки заднего сальника коленчатого вала и юстировки положения магнитного кольца датчика коленчатого вала двигателей автомобилей группы VAG.

Автомобили: Volkswagen Golf, Transporter T5, Caddy, Touran, AUDI A3, A4, Skoda Octavia 2,
Roomster, Fabia 2 и др.
Двигатели: дизельные двигатели с 4-мя клапанными на цилиндр 2.0, 1.9 TDI, SDI, common rail и бензиновые двигатели 1.6, 1.4.

Оригинальный номер: T10134.

Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:

• Нагрузок, превышающих расчетные.
• Воздействий, не связанных с выполнением основных функций изделия.
• Нарушений правил хранения, обслуживания и применения.
• Естественного износа.

В этой связи, производитель настоятельно рекомендует:

1) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2) Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3) Не допускать падения инструмента с большой высоты на твердую поверхность.

4) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6) Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7) При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8) Правильно и своевременно производить очистку инструмента от загрязнений.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.

Приспособление для монтажа сальника коленвала VAG T10017 CT-1352A

Volkswagen Golf 2001, двигатель бензиновый 1.4 л., 75 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Volkswagen Golf, 2000

Volkswagen Golf, 1998

Volkswagen Golf, 2002

Volkswagen Golf, 1997

Комментарии 10

Мой моторист умудрился этот сальник с первого раза правильно поставить)

мой мне сказал что должен как бы поставить правильно без приблуды, но гарантии не даст

Мой моторист умудрился этот сальник с первого раза правильно поставить)

"Мамой клянусь, правильно " — так не говорил? )))) Там допуски в 0,5 мм по ВМТ и ротору. Если авто поехало, не значит правильно установили… Крякнет позже )))

40 тыщ не крякнуло и ладно) А знакомый мужик отдавал AKQ капиталить и ему неправильно сальник поставили. У него обороты были 2000. Трахался месяца три пока причину нашел, переменял кучу всего) Так и переделывал тот моторист.

" И так сойдет ", )))
Разговаривал с одним мастером, лямбду смотрели, вроде из под нее секло.
" Давай я тебе ее на герметик посажу? " — сказал мастер.
" Мастер, корпус лямбды, токопроводящий, не стоит на герметик."
" Да, а я пять лет ставлю и ничего " .
ЗАНАВЕС.
Последствия объяснять?
Пе. Се. Приблуд, кстати две т10017 и т10134.
Первая идет на более ранние модели, вторая на модифицированную крышку. Полагаю, где то с 2009 года, у вага инфы не нашел.

Таких приблуд в Мск то не найти, а покупать лично себе как-то не особо вариант было, учитывая цену этой херовины, как весь бюджет запчастей. Да и "так сойдёт" не в этом случае. Я этого человека вижу каждый день, он всегда делает как надо. Относительно недавно кстати откапиталил Шкоду Йети :)

Дык, это и хотелось услышать… А то постов накидают — там херня, отверткой делается )))), народ начитается, а потом движки гробят.

Не, я переживал за этот момент, так как сначала пообщался с человеком, который капиталился ранее, он и подсказал что с этим надо быть акууратнее :)

Таких приблуд в Мск то не найти, а покупать лично себе как-то не особо вариант было, учитывая цену этой херовины, как весь бюджет запчастей. Да и "так сойдёт" не в этом случае. Я этого человека вижу каждый день, он всегда делает как надо. Относительно недавно кстати откапиталил Шкоду Йети :)

Фотоотчет Замена заднего сальника коленвала на двигателе BXE - VW Golf 5, Jetta 5, Passat B6, Touran, Skoda Octavia 2, Superb 2

Совсем не планированная задача. Во время замены сцепления в сборе с двухмассовым маховиком от LUK, замечены подтеки в районе сальника коленвала. Но этот самый сальник коленвала ( по ElsaWin название: задняя крышка с манжетным уплотнением (со стороны маховика)), не совсем простой, да и снятие и установка имеет свои особенности.
Поэтому, не спешим снимать старый. В нашем случае, задача немного упрощается наличием разобранного двигателя с таким же буквенным обозначением, т.е. такой же конструкции.
Для начала пробуем вооружиться необходимыми знаниями, собираем уже наработанную информацию с нашего форума и т.п. Ответы есть, но не на все вопросы. Суть в том, что при снятии сальника происходит выдавливание с посадочного места задающего ротора датчика коленвала, а при установке ротор должен ставиться только в строго определенном положении.
Вся эта процедура хорошо описана в документации и ставится без проблем с использованием специального приспособления –Т10134-, которого, по понятным причинам у нас нет.
И так, делим нашу задачу на две части. Сначала нужно поставить крышку с манжетным уплотнением. Просто так поставить ее не получается, плотная, скользкая кромка сальника все норовит вывернуться наружу. Все попытки «впихнуть» обратно с помощью всяких лопаток, пластмасок и т.п. чреваты повреждением рабочей части сальника со всеми вытекающими последствиями в виде течи масла и повторным ремонтом. Решение найдено простое. На фото верхняя часть от 1.5 л бутылки от воды плотно, с проворотом садится на коленвал.

Далее, смазываем кромку сальника моторным маслом. Все, крышка на месте! Легко и удобно, рекомендую.

Теперь о задающем роторе. Изначально, основным вариантом монтажа рассматривался способ позиционирования роторного кольца с помощью “заветной” оранжевой пластмастки из комплекта нового сальника с роторным кольцом. Но, взяв в руки этот комплект, я отказался от этого способа. И вот почему. Не удобно, сначала нужно выставить метки по ремню и 1 цил. в верхнюю мертвую точку, дальше позиционирование возможно проводить только по отношению к крышке манжеты, что не есть основной базой, а промежуточной. Вероятность ошибки большая. Да и в нашем случае, двигатель уже висит на передней подушке, коробка снята, нет доступа к передней крышке. И если внимательно посмотреть, на оранжевой пластмаске есть рисунок, указывающий на ее предназначение только как транспортировочной, но никак не для установки роторного кольца.

Изучив все за и против, принято вот какое решение.
Еще, когда старое роторное кольцо стояло на двигателе, обратил внимание на три отверстия в торце коленвала (два от болтов крепления маховика, одно без резьбы слева 90 градусов).

Важно, роторное кольцо садится на коленвал с определенным натягом, и понятно, крутится вместе с ним. Если провести условную прямую линию по центрам двух отверстий для болтов, то центр отверстия на роторном кольце будет также по оси нашей линии.

Фото ниже, думаю, понятно (ставим линейку сбоку в упоры в резьбе, а кольцо с упором потихоньку так же подводим к линейке).

Теперь еще один важный момент, это глубина посадки ротора на коленвал. Эту задачу решено изготовлением оправочки с углублением ровно в пять десяток.

Замена сальника коленвала на стороне маховика VW Passat B6

Поставьте коленвал в положение ВМТ цилиндра так, как показано на рисунке 1.

Снимите масляный поддон.

Чтобы более наглядно отобразить монтажные операции, они показаны при снятом двигателе.

Монтажные операции при установленном двигателе и снятой коробке передач одинаковые.

Рис. 2. Снятие датчика числа оборотов вала двигателя

Снимите датчик числа оборотов вала двигателя (рис. 2).

Выкрутите крепежные болты уплотнительного фланца.

Уплотнительный фланец и колесо датчика выпрессовываются с коленвала вместе тремя болтами М6x35 мм.

Рис. 3. Болты крепления уплотнительного фланца

Вкрутите три болта M6 x 35 мм в резьбовые отверстия уплотнительного фланца (рис. 3).

Чередуя, вкручивайте (максимально один 1/2 оборот (180°) на каждый болт) болты в уплотнительный фланец и выпрессуйте его вместе с колесом датчика с коленвала.

Запрессовка уплотнительного фланца с колесом датчика

Рис. 4. Монтажное приспособление: A – нажимная поверхность; B – шестигранная гайка; C – монтажная чашка; D – стопорный штифт; E – винт с внутренним шестигранником; F – направляющий палец для дизельных двигателей (черная рукоятка); G – направляющий палец для бензиновых двигателей (красная рукоятка)

Монтажное приспособление устанавливается в правильное положение относительно коленвала за счет направляющего пальца, который входит в отверстие коленвала (рис. 4).

Уплотнительный фланец с сальником из политетрафлуораэтилена имеет опорное кольцо рабочей кромки.

Данное опорное кольцо выполняет функцию монтажной втулки, поэтому удалять его перед установкой запрещается.

После извлечения из упаковки фланец и колесо датчика разъединять или прокручивать запрещается.

Колесо датчика устанавливается в монтажное положение за счет фиксации на штифте монтажного приспособления.

Уплотнительный фланец и сальник являются одним элементом, поэтому заменять их можно только вместе с колесом датчика.

Установка сальника с колесом датчика на монтажное приспособление (A)

Выкрутите шестигранную гайку (В) почти до зажимной поверхности (А) ходового винта.

Рис. 5. Установка монтажного приспособления в тиски

Зажмите монтажное приспособление за зажимную поверхность (А) ходового винта в тисках (рис. 5).

Выдавите монтажную чашку (С) вниз, чтобы она легла на шестигранную гайку (В).

Закрутите шестигранную гайку на ходовой винт настолько, чтобы внутренняя часть монтажного приспособления и монтажная чашка оказались на одинаковом уровне.

Рис. 6. Защитная клипса

Удалите защитную клипсу с нового уплотнительного фланца (рис. 6).

Колесо датчика вынимать из уплотнительного фланца или прокручивать запрещается.

Рис. 7. Фиксирующее отверстие и отметка на фланце

Фиксирующее отверстие (А) в колесе датчика (С) должно совпадать с отметкой (В) на фланце (рис. 7).

Положите фланец лицевой стороной на чистую ровную поверхность.

Рис. 8. Установка опорного кольца

Выдавите опорное кольцо рабочей кромки (А) по направлению стрелки вниз, пока оно не ляжет на ровную поверхность (рис. 8).

Рис. 9. Край колеса датчика

Верхний край колеса датчика и передний край фланца должны быть на одном уровне (рис. 9).

Рис. 10. Установка фланца на монтажное приспособление

Положите фланец лицевой стороной на монтажное приспособление так, чтобы стопорный штифт (В) вошел в отверстие (А) колеса датчика (рис. 10).

Убедитесь, что фланец лежит на монтажном приспособлении ровно.

Рис. 11. Затягивание болтов монтажного приспособления

Надавите фланец и опорное кольцо рабочей кромки (В), во время затяжки трех болтов с накаткой (А) на поверхность монтажного приспособления, чтобы стопорный штифт не смог выскользнуть из отверстия в колесе датчика (рис. 11).

При монтаже фланца следует обратить внимание, чтобы колесо датчика оставалось зафиксированным в монтажном приспособлении.

Установка монтажного приспособления с уплотнительным фланцем на фланец коленвала (В)

Фланец коленвала должен быть очищен от масла и смазки.

Двигатель находится в положении ВМТ цил. 1.

Выкрутите шестигранную гайку (В) до конца ходового винта.

Рис. 12. Шестигранная гайка и монтажная чашка

Надавите на ходовой винт монтажного приспособления по направлению стрелки, чтобы шестигранная гайка (В) легла на монтажную чашку (А) (рис. 12).

Выровняйте монтажную чашку плоской стороной к стыку картера двигателя с масляным поддоном.

Рис. 13. Закрепление монтажного приспособления на фланце коленвала

Закрепите монтажное приспособление болтами с внутренним шестигранником (А) на фланце коленвала (рис. 13).

Вкрутите болты с внутренним шестигранником (А) примерно 5-ю витками резьбы во фланец коленвала.

Рис. 14. Вкручивание болтов для корректировки направления уплотнительного фланца

Вкрутите два болта M7 x 35 мм (А) в блок цилиндров для направления уплотнительного фланца (рис. 14).

Прикручивание монтажного приспособления к фланцу коленвала (С)

Рис. 15. Прикручивание монтажного приспособления (С)

двиньте монтажную чашку (С) от руки по направлению стрелки, чтобы опорное кольцо рабочей кромки (В) прижалось к фланцу коленвала (А) (рис. 15).

Вставьте направляющий палец для дизельных двигателей (черная рукоятка) F в отверстие коленвала. За счет этого колесо датчика окончательно устанавливается в монтажное положение.

Направляющий палец для бензиновых двигателей (красная рукоятка) D вставлять в резьбовое отверстие коленвала запрещается.

От руки закрутите оба болта с внутренним шестигранником монтажного приспособления.

Накрутите шестигранную гайку E на ходовой винт настолько, чтобы она прижалась к монтажной чашке (С).

Запрессовка колеса датчика на фланец коленвала с помощью монтажного приспособления (D)

Рис. 16. Затягивание шестигранной гайки монтажного приспособления

Подтяните шестигранную гайку монтажного приспособления с помощью динамометрического ключа и насадки с моментом затяжки 35 Нм (рис. 16).

После затяжки шестигранной гайки на 35 Нм между блоком цилиндров и уплотнительным фланцем еще должен оставаться небольшой зазор.

Проверка монтажного положения колеса датчика на коленвале (Е)

Выкрутите шестигранную гайку E до конца ходового винта.

Выкрутите оба болта (А) из блока цилиндров.

Выкрутите три болта с накаткой (В) из уплотнительного фланца.

Снимите монтажное приспособление.

Удалите опорное кольцо рабочей кромки.

Рис. 17. Точное положение датчика

Колесо датчика занимает точное монтажное положение на коленвале, когда между фланцем коленвала (А) и колесом датчика (В) имеется расстояние (А) в 0,5 мм (рис. 17).

Приложите штангенциркуль к фланцу коленвала.

Рис. 18. Измерение расстояния между фланцем коленвала и колесом датчика

Измерьте расстояние (а) между фланцем коленвала и колесом датчика (рис. 18). Если расстояние (А) недостаточное, запрессуйте колесо датчика глубже.

Когда расстояние (а) достигнуто, вкрутите новые крепежные болты уплотнительного фланца, чередуя крест на крест, с моментом 15 Н·м.

Установите датчик числа оборотов вала двигателя и затяните крепежный болт с моментом 5 Нм (рис. 2).

Приспособление для установки заднего сальника коленвала фольксваген

Передний и задний сальники коленвала Transporter T4 необходимо заменять во время каждого демонтажа коленвала или крышек сальников, а также при потере ими герметичности. Оба сальника можно заменить, не вынимая двигатель из автомобиля.

Демонтаж

Для демонтажа переднего сальника необходимо снять клиновой ремень (ремни), кожух зубчатого ремня, зубчатый ремень, а также клиновой и зубчатый шкивы. Для ослабления болта, крепящего ременный шкив коленвала, включите четвертую или пятую передачу, сильно затяните ручной тормоз и ослабьте болт при помощи торцевого ключа с внутренним многогранником.
Для снятия сальника необходимо воспользоваться приспособлением, а также наконечником, показанным на рис. 113. Наконечник надо ввернуть в коленвал настолько глубоко, насколько это возможно при помощи шестигранного ключа. Только после этого можно устанавливать приспособление. Удаление сальника производится аналогично демонтажу сальника распредвала.

Рис. 113 Демонтаж переднего сальника коленвала

♦ Для снятия заднего сальника отсоедините от двигателя коробку передач, снимите сцепление и маховик (в случае автоматической трансмиссии - диск привода), см. рис. 118. Для снятия заднего сальника используйте инструмент, показанный на рис. 114 или попробуйте вытянуть его осторожно при помощи отвертки. Старайтесь не повредить при этом блок двигателя. Если двигатель разобран, снимите соответствующую крышку вместе с сальником. Затем выбейте сальник из крышки.

Рис. 114 Инструмент для демонтажа сальника коленвала

Установка сальника - двигатель демонтирован из автомобиля

♦ Покройте чистым моторным маслом уплотнительную кромку и наружную поверхность нового сальника, осторожно осадите его в вровень с наружной плоскостью крышки сальника.

Установка сальника - двигатель установлен в автомобиле

Для установки переднего сальника нужно использовать специальное приспособление.
♦ Наденьте на шейку коленвала направляющую втулку, как показано на рис. 114. Обильно смажьте наружные, а также внутренние поверхности сальника чистым моторным маслом и наденьте его на направляющую втулку. Прижимную втулку приспособления наденьте на направляющую втулку и заверните осевой болт втулки так, чтобы сальник был утоплен в отверстие крышки, а затем удалите приспособление. Если устанавливается новый задний сальник коленвала, его необходимо расположить соосно шейке вала. При этом важно не повредить уплотнительные кромки. Затем используйте для установки сальника специальное приспособление 2003/1 (см. рис. 117) или самодельную пластину с отверстием в середине для болтов, ввинченных в резьбовые отверстия крепления корзины сцепления. Равномерно затягивая оба болта, можно установить сальник на место.

Рис. 115 Перед монтажом сальника установите на коленвал направляющую втулку

Рис. 116 Установка сальника в гнездо

Рис. 117 Установка сальника коленвала со стороны маховика

Коленвал на Транспортер Т4. Эксплуатация автомобиля УАЗ 469 - на сайте avto-uaz-469.ru.

www.volkswagen-bus.com.ua

Замена сальников коленвала двигателя Volkswagen T4

Передний и задний сальники коленвала Transporter T4 необходимо заменять во время каждого демонтажа коленвала или крышек сальников, а также при потере ими герметичности. Оба сальника можно заменить, не вынимая двигатель из автомобиля.

Для демонтажа переднего сальника необходимо снять клиновой ремень (ремни), кожух зубчатого ремня, зубчатый ремень, а также клиновой и зубчатый шкивы. Для ослабления болта, крепящего ременный шкив коленвала, включите четвертую или пятую передачу, сильно затяните ручной тормоз и ослабьте болт при помощи торцевого ключа с внутренним многогранником.
Для снятия сальника необходимо воспользоваться приспособлением, а также наконечником, показанным на рис. 113. Наконечник надо ввернуть в коленвал настолько глубоко, насколько это возможно при помощи шестигранного ключа. Только после этого можно устанавливать приспособление. Удаление сальника производится аналогично демонтажу сальника распредвала.

Рис. 113 Демонтаж переднего сальника коленвала

♦ Для снятия заднего сальника отсоедините от двигателя коробку передач, снимите сцепление и маховик (в случае автоматической трансмиссии - диск привода), см. рис. 118. Для снятия заднего сальника используйте инструмент, показанный на рис. 114 или попробуйте вытянуть его осторожно при помощи отвертки. Старайтесь не повредить при этом блок двигателя. Если двигатель разобран, снимите соответствующую крышку вместе с сальником. Затем выбейте сальник из крышки.

Рис. 114 Инструмент для демонтажа сальника коленвала

Установка сальника - двигатель демонтирован из автомобиля

♦ Покройте чистым моторным маслом уплотнительную кромку и наружную поверхность нового сальника, осторожно осадите его в вровень с наружной плоскостью крышки сальника.

Установка сальника - двигатель установлен в автомобиле

Для установки переднего сальника нужно использовать специальное приспособление.
♦ Наденьте на шейку коленвала направляющую втулку, как показано на рис. 114. Обильно смажьте наружные, а также внутренние поверхности сальника чистым моторным маслом и наденьте его на направляющую втулку. Прижимную втулку приспособления наденьте на направляющую втулку и заверните осевой болт втулки так, чтобы сальник был утоплен в отверстие крышки, а затем удалите приспособление. Если устанавливается новый задний сальник коленвала, его необходимо расположить соосно шейке вала. При этом важно не повредить уплотнительные кромки. Затем используйте для установки сальника специальное приспособление 2003/1 (см. рис. 117) или самодельную пластину с отверстием в середине для болтов, ввинченных в резьбовые отверстия крепления корзины сцепления. Равномерно затягивая оба болта, можно установить сальник на место.

Рис. 115 Перед монтажом сальника установите на коленвал направляющую втулку

Сальники коленчатого вала

Передний и задний сальники коленчатого вала следует менять после каждого снятия коленчатого вала или фланцев сальников. Замена сальников проводится, как правило, с применением специального инструмента с соблюдением необходимых мер предосторожности. При обнаружении подтеков масла в местах расположения сальников производится их замена. Замену сальников можно проводить на установленном двигателе.

Следствием подтекания масла через задний сальник коленчатого вала может стать пробуксовка сцепления. Подтекание масла через передний сальник коленчатого вала может привести к проскальзыванию приводного ремня, а также повреждению клинового или зубчатого ремня.

Снятие переднего сальника

Снятие переднего сальника коленчатого вала проводится в следующем порядке:

- снимите зубчатый ремень, защитную крышку привода и приводной ремень;

- заблокируйте фиксатором коленчатый вал в неподвижном состоянии или включите передачу и затяните стояночный тормоз;

- выверните болт крепления шкива коленчатого вала (гасителя колебаний), для снятия переднего сальника выполните следующее:

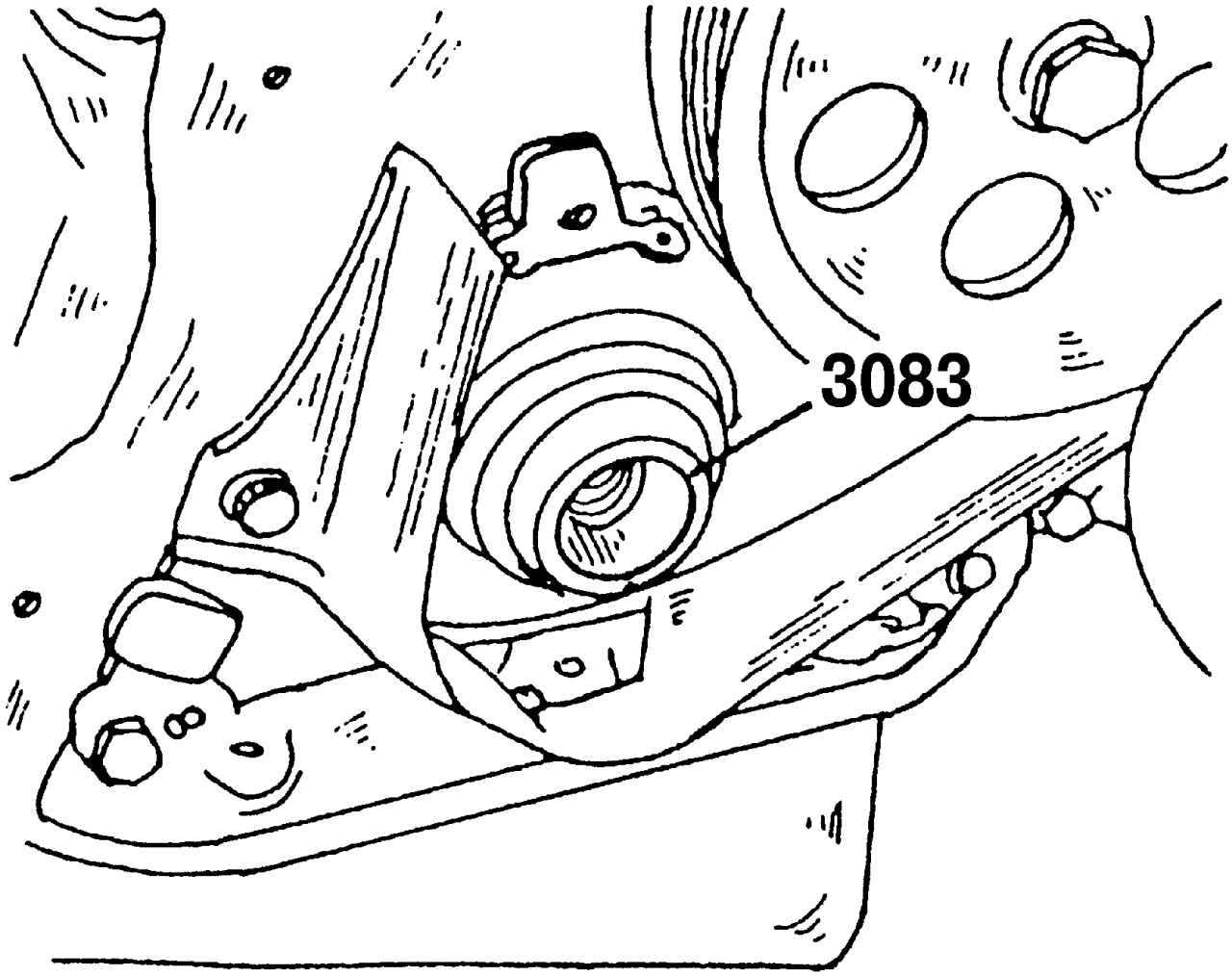

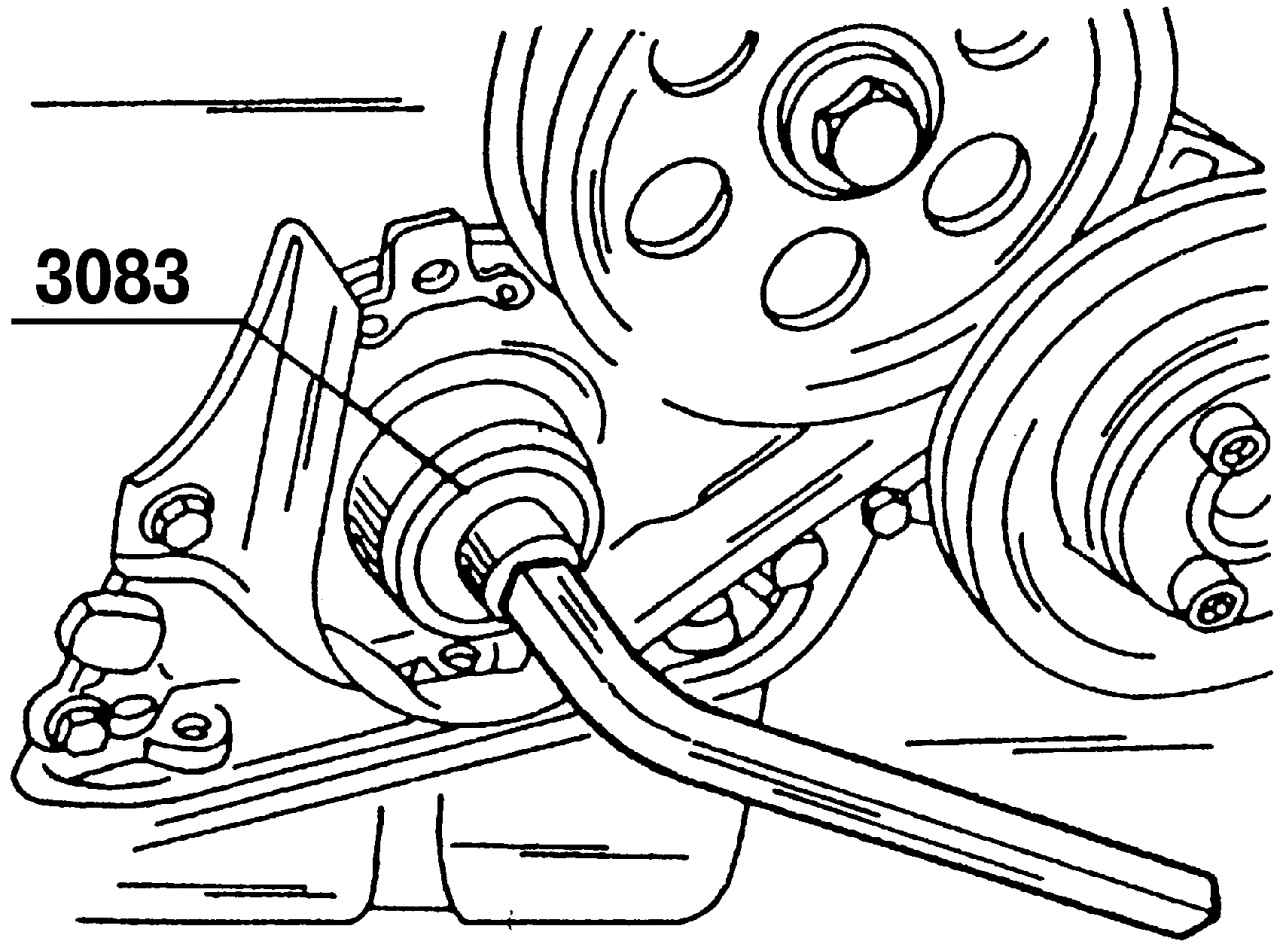

Рис. 141. Съемник 3083 переднего сальника коленчатого вала. Заверните болт с внутренней шестигранной головкой до упора

- вверните как можно дальше в коленчатый вал винт с внутренним шестигранником инструмента 3083 (

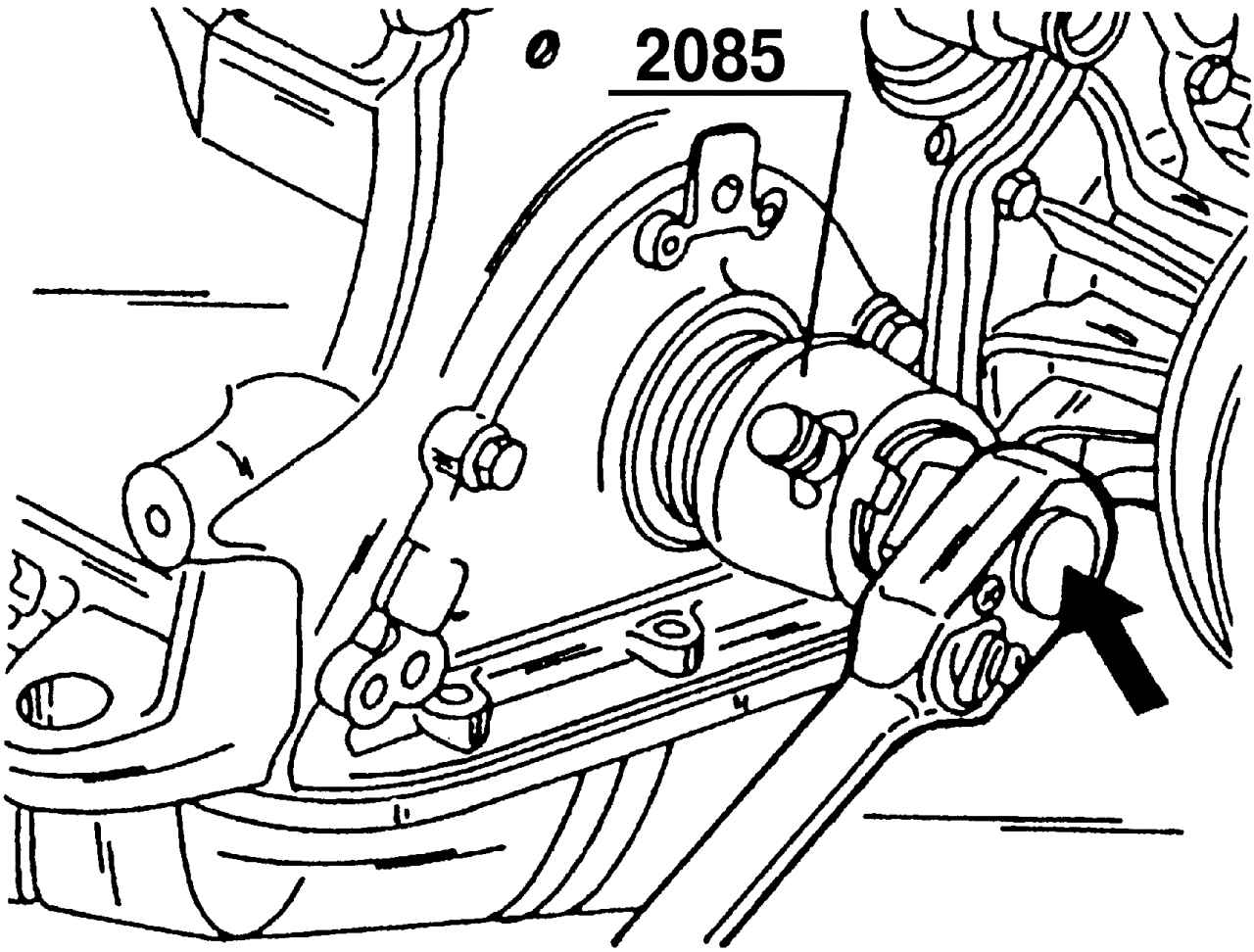

Рис. 128. Съемник 2085 сальника распределительного вала: А - внутреннюю часть съемника 2085; В - установочный винт

- выкрутите внутреннюю часть A (см.

Рис. 142. Снятие переднего сальника коленчатого вала с помощью съемника 2085

- смажьте резьбовую головку съемника 2085, наденьте его как можно дальше на сальник и вверните в сальник (

Рис. 143. Снятие заднего сальника коленчатого вала

- установите рычаг (

Рис. 144. Направляющая втулка 3083 для установки переднего сальника коленчатого вала

- наденьте направляющую втулку 3083 (

Рис. 145. Установка переднего сальника коленчатого вала

- наденьте на направляющую втулку 3083 нажимную втулку того же инструмента (

Рис. 146. Установка заднего сальника коленчатого вала с помощью приспособления 2003/1. Показанное приспособление может быть изготовлено самостоятельно

- приспособлением 2003/1 (рис. 146) либо металлическим кругом с отверстием в центре для края коленчатого вала, закрепленным двумя болтами в резьбовых отверстиях нажимного диска сцепления, равномерно затягивая оба болта, запрессуйте сальник в правильном положении.

После установки переднего или заднего сальника на двигатель все дальнейшие работы по сборке производятся в последовательности, обратной разборке, в зависимости от того, замена какого сальника была произведена.

Видео про "Сальники коленчатого вала" для Volkswagen Sharan

Задний сальник коленвала VW Caddy с датчиком Выставляем метки при замене заднего сальника коленвала Volkswagen 1.9TDI VW Passat b5. Замена переднего сальника коленчатого вала.

www.volkswagen-bus.com.ua

Замена сальников коленвала двигателя Volkswagen T4

Передний и задний сальники коленвала Transporter T4 необходимо заменять во время каждого демонтажа коленвала или крышек сальников, а также при потере ими герметичности. Оба сальника можно заменить, не вынимая двигатель из автомобиля.

Для демонтажа переднего сальника необходимо снять клиновой ремень (ремни), кожух зубчатого ремня, зубчатый ремень, а также клиновой и зубчатый шкивы. Для ослабления болта, крепящего ременный шкив коленвала, включите четвертую или пятую передачу, сильно затяните ручной тормоз и ослабьте болт при помощи торцевого ключа с внутренним многогранником.
Для снятия сальника необходимо воспользоваться приспособлением, а также наконечником, показанным на рис. 113. Наконечник надо ввернуть в коленвал настолько глубоко, насколько это возможно при помощи шестигранного ключа. Только после этого можно устанавливать приспособление. Удаление сальника производится аналогично демонтажу сальника распредвала.

Рис. 113 Демонтаж переднего сальника коленвала

♦ Для снятия заднего сальника отсоедините от двигателя коробку передач, снимите сцепление и маховик (в случае автоматической трансмиссии - диск привода), см. рис. 118. Для снятия заднего сальника используйте инструмент, показанный на рис. 114 или попробуйте вытянуть его осторожно при помощи отвертки. Старайтесь не повредить при этом блок двигателя. Если двигатель разобран, снимите соответствующую крышку вместе с сальником. Затем выбейте сальник из крышки.

Рис. 114 Инструмент для демонтажа сальника коленвала

Установка сальника - двигатель демонтирован из автомобиля

♦ Покройте чистым моторным маслом уплотнительную кромку и наружную поверхность нового сальника, осторожно осадите его в вровень с наружной плоскостью крышки сальника.

Установка сальника - двигатель установлен в автомобиле

Для установки переднего сальника нужно использовать специальное приспособление.
♦ Наденьте на шейку коленвала направляющую втулку, как показано на рис. 114. Обильно смажьте наружные, а также внутренние поверхности сальника чистым моторным маслом и наденьте его на направляющую втулку. Прижимную втулку приспособления наденьте на направляющую втулку и заверните осевой болт втулки так, чтобы сальник был утоплен в отверстие крышки, а затем удалите приспособление. Если устанавливается новый задний сальник коленвала, его необходимо расположить соосно шейке вала. При этом важно не повредить уплотнительные кромки. Затем используйте для установки сальника специальное приспособление 2003/1 (см. рис. 117) или самодельную пластину с отверстием в середине для болтов, ввинченных в резьбовые отверстия крепления корзины сцепления. Равномерно затягивая оба болта, можно установить сальник на место.

Рис. 115 Перед монтажом сальника установите на коленвал направляющую втулку

Если расстояние А недостаточное, запрессуйте колесо датчика глубже. Пробейте или просверлите 2 маленьких отверстия с противоположных сторон сальника. Передний сальник заменить легче, так как для того, чтобы добраться до него, нужно снять меньшее количество деталей.

Выдавите монтажную чашку С вниз, чтобы она легла на шестигранную гайку В.

Задний сальник коленвала VW Caddy с датчиком

Болтанку убрал, а шпильку срезал от греха подальше. Но обнаружил, что крышка имеет несколько очагов ржавчины старая крышка не дожидаясь, когда потечёт а бывало и такое , заказал и установил новую оригинальную крышку.

Замена сальников коленвала

И тут заметил подтекание масла из-под новой крышки: Поостерёгся механическим способом обрабатывать привалочную плоскость, ограничился обезжириванием и чисткой с помощью тряпки, смоченной в специальной химии.

А момент затяжки болтов — всего 8Nm!

Пришлось снимать крышку уже на машине. Если сальник будет неправильно запрессован, проблема не устранится. Кроме того, при замене наш автомастер осмотрит другие узлы и, в случае наличия дефектов, предложит заменить и их. Важно вовремя заменить сальники коленвала Фольксваген Т5.

Потеки масла загрязняют узлы подкапотного пространства. Или, например, капли масла могут испортить ремень ГРМ, что приведет к его обрыву. Вследствие этого придется ремонтировать двигатель.

Ворошилова, дом 7, с Пробейте или просверлите 2 маленьких отверстия с противоположных сторон сальника. Ввинтите в отверстия пару саморезов и извлеките сальник плоскогубцами, ухватившись за саморезы. Или воспользуйтесь отверткой для извлечения сальника.

Очистите кожух сальника, затем смажьте губки нового сальника чистым двигательным маслом и осторожно наденьте сальник на конец коленвала. С помощью подходящей сменной головки или трубчатого ключа, упертого только во внешний, жесткий край сальника, вставьте сальник на свое место на ту же глубину, на которой он находился до снятия.

Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Nav view search

Колесо датчика устанавливается в монтажное положение за счет фиксации на штифте монтажного приспособления. Уплотнительный фланец и сальник являются одним элементом, поэтому заменять их можно только вместе с колесом датчика.

Установка сальника с колесом датчика на монтажное приспособление A Выкрутите шестигранную гайку В почти до зажимной поверхности А ходового винта. Установка монтажного приспособления в тиски Зажмите монтажное приспособление за зажимную поверхность А ходового винта в тисках рис.

Выдавите монтажную чашку С вниз, чтобы она легла на шестигранную гайку В.

Закрутите шестигранную гайку на ходовой винт настолько, чтобы внутренняя часть монтажного приспособления и монтажная чашка оказались на одинаковом уровне. Удалите защитную клипсу с нового уплотнительного фланца рис.

Колесо датчика вынимать из уплотнительного фланца или прокручивать запрещается. Фиксирующее отверстие и отметка на фланце Фиксирующее отверстие А в колесе датчика С должно совпадать с отметкой В на фланце рис. Положите фланец лицевой стороной на чистую ровную поверхность.

Вся эта процедура хорошо описана в документации и ставится без проблем с использованием специального приспособления —Т, которого, по понятным причинам у нас нет. И так, делим нашу задачу на две части. Сначала нужно поставить крышку с манжетным уплотнением. Просто так поставить ее не получается, плотная, скользкая кромка сальника все норовит вывернуться наружу.

На фото верхняя часть от 1. Далее, смазываем кромку сальника моторным маслом.

Замена сальников коленвала Volkswagen Passat

Самостоятельная замена переднего и заднего сальников в гаражных условиях занимает до 2-3 рабочих дней. Это связано с трудным демонтажем и извлечением необходимых деталей автомобиля.

Инструменты

• Ключ « на 36»
• Торцовый ключ с головкой « на 17»
• Отвёртка
• Монтажная лопатка
• Молоток и бородок.

Замена переднего сальника коленвала

1. Прежде всего, необходимо демонтировать ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленвала.
2. Затем ремень привода генератора.
3. Откручиваете шесть болтов крепления шкива коленвала.
4. И после этого демонтировать шкив со ступицы.
5. Откручиваете болт крепления ступицы шкива коленвала и спрессовываете её лопатками для монтажа.
6. Тут необходимо отметить: с целью удержания коленвала от вращения, вам необходимо включить пятую скорость и поставить машину на ручной тормоз.
7. Поддеваете и извлекаете сальник-манжет.
8. Немаловажный момент это набить пустоты устанавливаемого сальника-манжета между основным краем и пыльником смазкой Литол-24 и запрессовать сальник-манжет в переднюю крышку основной кромкой во внутрь, применяя как оправки отработанную манжету.
9. После всех операций следует также аккуратно вернуть на место ремень привода генератора и настроить натяжение.

Замена заднего сальника коленвала

Для штатной смены заднего сальника коленвала, вам необходимо будет совершить последующие операции:

1. Прежде всего необходимо демонтировать коробку переключения передач. Это очень трудоёмкая процедура, которая занимает до целого дня. При данной процедуре рекомендуется взять двух напарников, ибо коробка весит до 70 кг и её извлечение может оказаться трудным для одного человека.
2. Демонтировать сцепление.
3. Демонтировать маховик после извлечения сцепления.
4. После всего поддеваете отвёрткой манжет и снимаете его.
5. Как и в случае с передним сальником-манжетом набить пустоты устанавливаемого сальника-манжета между основным краем и пыльником смазкой «Литол-24», запрессовать сальник-манжет в переднюю крышку основным кантом во внутрь, а для оправки можно употребить отработанную манжету.
6. Используя специальную оправку соответствующего диаметра, следует запрессовать сальник-манжет до упора.
7. После операции замены вам необходимо вернуть на свои места снятые детали, а также узлы в обратной последовательности, соблюдая предельную осторожность.

На заметку

Читайте также:


• Замена подушек кузова опель фронтера

• Аналоги ford crown victoria

• Складывание зеркал мерседес виано

• Ford 6000 cd bluetooth как использовать

• Вазы с солью своими руками
