5.9.9 ОБУЧЕНИЕ ПОДАЧЕ ВОЗДУХА НА ОБОРОТАХ ХОЛОСТОГО ХОДА

Процедура представляет собой операцию обучения блока ЕСМ подаче воздуха на оборотах холостого хода, при которой обороты двигателя поддерживаются в пределах нормы. Ее необходимо выполнять в следующих случаях:

• при замене электропривода дроссельной заслонки или блока ЕСМ;

• когда частота оборотов х.х. или угол опережения зажигания отличается от нормы.

1. подготовка

Перед выполнением процедуры обучения подаче воздуха на оборотах х.х. убедитесь, что соблюдены следующие условия. Процедура обучения отменяется, если одно из них не соблюдается хотя бы на мгновение.

• напряжение аккумулятора: более 12,9 В (на оборотах х.х.);

• температура охлаждающей жидкости двигателя: 70-100'С;

• выключатель PNP в положении «ON»;

• выключатель электрической нагрузки: в полож. «OFF» (кондиционер, фары, обогреватель заднего стекла).

На автомобилях, оборудованных системой освещения в дневное время, установите выключатель освещения в 1 -ое положение для включения лишь небольших фонарей.

• рулевое колесо: в нейтральном положении (соответствующем прямолинейному движению);

• скорость автомобиля: автомобиль стоит;

• коробка передач: прогрета;

• На моделях с вариатором и МКП:

Совершите поездку на автомобиле в течение 10 минут.

2. процедура выполнения

Примечание:

• Рекомендуется проводить точный хронометраж времени при помощи часов.

• Если в цепи датчика положения педали акселератора имеется неисправность, переключение в режим диагностики невозможно.

1. Выполните процедуру обучения отпущенному положению педали акселератора. См. выше.

2. Выполните процедуру обучения закрытому положению дроссельной заслонки. См. выше.

3. Запустите двигатель и прогрейте его до нормальной pабочей температуры.

4. Поверните ключ зажигания в положение «OFF» и выждя не менее 10 секунд.

5. Убедитесь, что педаль акселератора полностью отпущена, поверните ключ зажигания в положение «ON» и вы ждите 3 секунды.

6. Быстро пять раз в течение 5 секунд повторите следующую процедуру:

• Полностью нажмите на педаль акселератора.

• Полностью отпустите педаль акселератора.

7. Выждите 7 секунд, полностью нажмите на педаль акселератора и удерживайте ее прибл. 20 секунд, пока индикатор неисправности «MI» не перестанет мигать и загорится устойчивым светом.

8. Полностью отпустите педаль акселератора в течение 3 секунд после загорания индикатора неисправности «М|»

9. Запустите двигатель и дайте ему поработать на оборотах х.х.

10. Выждите 20 секунд.

Переходите к п. 3.

3. проверьте частоту оборотов х.х. и угол опережения зажигания

Форсируйте двигатель два-три раза и убедитесь, что частота оборотов х.х. и угол опережения зажигания в норме.

Результаты проверки в норме?

Да —>Конец проверки.

Нет —> Переходите к п. 4.

4. определите неисправный компонент

• Проверьте, полностью ли закрыта дроссельная заслонка.

• Проверьте работу клапана PCV.

• Проверьте, нет ли утечки воздуха за дроссельной заслонкой.

Результаты проверки в норме?

Да —> Переходите к п. 5.

Нет —> Отремонтируйте или замените неисправный компонент.

5. определите неисправный компонент

• Компоненты двигателя и состояние их установки вызывают сомнения. Проведите проверку и устраните недостатки.

• Если после запуска двигателя возникает одно из следующих состояний, устраните причину неисправности и снова проведите процедуру обучения подаче воздуха на оборотах холостого хода с самого начала:

Вопрос про дроссельную заслонку Ford Focus

а вот у меня такая ситуация случилась. с начала было все как у всех, начали плавать обороты на ХХ, почистил заслонку, помогло. месяц ездил проблем не было, а вот потом стала вываливаться ошибка системы двигателя, режим ограничения скорости, ну и следуя из этого CHECK ENEGY. сделал диагностику, все указывает на датчик положения дроссельной заслонки. подскажите пожалуйста , могло ли это произойти в результате неправильной чистки ДЗ.

to mega mass: Нет не могло, проблема либо в самой заслонки или же ЭБУ, так же может быть не качественное топливо. До этого заправку делали ?

да заправку то делал, решил побаловать машинку 98 бензином и тут на тебе фокусы, заправлялся много раз в разных местах , проблема та же

у меня ЭБУ и заслонка в едином корпусе, менять если , то целый корпус , а он 14тыщ рубликов стоит , жаба душит . может есть какие средства подремонтировать. спасибо

to mega mass: датчик может и сам по себе из строя выйти. имеет смысл попробовать почистить залсонку еще раз, более основательно, датчик проверяйте, не исключено, что следует заменить. что касается эбу, то пока не торопитесь.

спасибо, попробую почистить еще раз, а как проверить датчик? пробовать тестером сопротивление? но даже если он не работает, его же отдельно не заменить ,в моем случае он в корпусе и отдельно не снимается? 1.6 двигатель 115 л.с

to mega mass: В корпусе датчика ДЗ расположено два (для надежности) переменных сопротивления. Даже если ломается одно, при этом согнал со второго поступает правильный. В этом случае ЭБУ все равно ограничивает мощность и включает Чек. Если вы знаете как устроено переменное сопротивление, то можно попробовать вскрыть и помудрить. Надежность восстановления будет зависить от того, что там сломалось.

to AL-DL: Чаще всего, отремонтировать датчик невозможно. Можно лишь почистить его, временно улучшив работу.

to mega mass: В вашем случаи можно только по чистить. Если же проблема в нем то придется делать замену полностью.

попробую еще раз почистить о помудрить с сопротивлениями, придется вспомнить курс микроэлектронники, отпишусь по результатам , спасибо.

to mega mass: После сообщите, будем ждать.

всем привет! разобрал сегодня весь дроссельный узел до микроэлементов, проверил моторчики, шестеренки, все сопротивления и контакты, че за х..ня все работает? вычистил до блеска саму заслонку, потратил 3 часа. собрал, поставил на место. завелась -начали сильно плавать обороты, но не долго, буквально через 10 секунд все нормализовалось, но вот ошибка CHEK ENGINE при первом заводе не пропала. думал надо ехать обнулять, расстроился и решил поставить в гараж-но как только завел еще раз- о чудо все пропало. ничего не понял, прокатился -едет отлично и пока никаких ошибок не вываливалось, покатаюсь, посмотрю, потом расскажу

Все верно. Вы провели комплекс мероприятий по очистке ДЗ, после старта она адаптировалась, но загорелся чек, который ушел после обнуления (последующего запуска) системы. Бывает так, что эта ошибка (по ДЗ) обнуляется только после 10 запусков.

а нужно ли стирать ошибку из памяти? или если она погасла, то и так можно ездить и никаких последствий от (нестирания ошибки ) не будет

to mega mass: Если погасла, то ничего делать не нужно - катайтесь на здоровье

Датчик положения дроссельной заслонки Форд Фокус 3 (ФФ3)

Датчик положения дроссельной заслонки Форд Фокус 3 (ФФ3) контролирует ее положение. Датчик положения дросселя Форд Фокус 3 (ФФ3) передает данные на ЭБУ и рассчитывает количество подаваемой в двигатель топливо-воздушной смеси. Принцип работы этого датчика основан на изменении напряжения в зависимости от степени открытия заслонки. При закрытом положении заслонки напряжение будет не больше 0,7 В, при открытом – до 4-5 В. В зависимости от положения заслонки, кроме того, подключаются к работе другие системы.

При закрытом положении – регулятор положения холостого хода (подает воздух через обходной канал), вакуумный усилитель тормозов, при открытии на ¾ и более включается система продувания двигателя и т.д. По своему типу датчики положения дроссельной заслонки Форд Фокус 3 (ФФ3) бывают 2 видов – контактные, или пленочно-резисторные, и бесконтактные. В контактных работают специальные дорожки с напылением и ползунок. Бесконтактные работают на основе магнитно-резонансного эффекта.

Цена датчика положения дросселя:

Варианты	Цена	Купить
Датчик положения заслонки Форд Фокус 3 (ФФ3) контактный	от 1200 руб.
Датчик положения заслонки Форд Фокус 3 (ФФ3) бесконтактный	от 1500 руб.

Купить датчик положения дросселя:

Цена датчика зависит от того, новый он или б/у, состояния б/у (пробег, степень износа и т.п.), фирмы производителя, комплектности, а также от наличия на нашем складе или срока поставки до нашего магазина.

Устанавливается датчик положения дроссельной заслонки Форд Фокус 3 (ФФ3) на оси заслонки. В некоторых моделях, датчиков может быть два. Внешне это небольшой цилиндр на плоском основании в пластиковом корпусе. Причина нерабочего состояния датчика дроссельной заслонки Ford Focus 3 – износ. Проверяется исправность работы датчика положения дроссельной заслонки при помощи вольтметра.

Признаки неисправности этого датчика схожи с другими поломками, поэтому точно диагностировать выход из строя мы рекомендуем на СТО. Чаще всего истирается напыление основания, задираются наконечники, выходит из строя ползунок, окисляются контакты.
Отремонтировать датчик можно только в последнем случае – зачистить контакты. В остальных случаях его нужно заменить в сборе. При замене датчика мы рекомендуем почистить дроссельную заслонку.

Производители хорошего качества (со сроком службы 200 тыс.км и более): PIERBURG, HELLA, BEHR, VDO, BOSCH, NGK.

Признаки неисправности датчика положения дроссельной заслонки:
- Наиболее характерным признаком будет провал и затем резкий рывок при нажатии газа;
- Сильно подскакивают обороты на холостом ходу;
- Нестабильность работы двигателя на холостых оборотах;
- На нейтральной передаче двигателю не хватает оборотов, он периодически глохнет;
- Двигатель не запускается с первого раза, а дальше неуверенно работает;
- Общее падение мощности двигателя;
- Повышение расхода топлива.

Особенности конструкции системы управления двигателем Ford Focus 3

На автомобили Ford Focus III устанавливают двигатели с системами распределенного (Duratec Ti-VCT 1, 6 л) и непосредственного (Duratec Ti-VCT 2,0 л) впрыска топлива. Эти системы обеспечивают выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.
Управляющим устройством в системе является электронный блок управления (ЭБУ). На основе информации, полученной отдатчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания. Кроме того, в соответствии с заложенным алгоритмом электронный блок управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.
При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.
Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива - уменьшается.
Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Электронный блок управления (ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.
Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта). Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.
После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи).
Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр, внутреннее сопротивление которого не менее 10 МОм.
ЭБУ не пригоден для ремонта, в случае отказа его необходимо заменить.

Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем.

Диагностический разъем расположен в салоне автомобиля с левой стороны под нижней накладкой панели приборов. К диагностическому разъему можно подключить сканирующее устройство, которое считывает информацию с последовательной линии данных.

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1 -го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен в задней части двигателя напротив задающих зубьев на маховике. Задающие зубья выполнены на поверхности маховика через равные интервалы. Один зуб отсутствует для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.
При отказе датчика пуск двигателя невозможен.

Датчики положения распределительных валов индуктивного типа, которые служат для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. Сигналы датчиков впускного и выпускного распределительных валов двигателей используются электронным блоком для управления изменением фаз газораспределения в зависимости от режима работы. При возникновении неисправности в цепи любого из датчиков ЭБУ заносит в свою память ее код и включает сигнальную лампу.

Комбинированный датчик массового расхода и температуры поступающего воздуха. Принцип работы датчика массового расхода воздуха основан на поддержании постоянной температуры резисторов (чем выше скорость потока воздуха, тем больший ток необходим для поддержания температуры резистора). Принцип работы датчика температуры поступающего воздуха аналогичен принципу работы датчика температуры охлаждающей жидкости. В зависимости от показаний этих датчиков ЭБУ корректирует количество топлива, впрыскиваемого в цилиндр, для получения оптимальной рабочей смеси.

Датчик положения дроссельной заслонки выполнен за одно целое с крышкой дроссельного узла.
Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец соединен с «массой».
С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.
Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.
Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. пожеланию водителя).

Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчики концентрации кислорода (лямбда-зонды) ввернуты в резьбовые отверстия катколлектора. Управляющие датчики А (на входе в нейтрализаторы) установлены на каждый нейтрализатор для управления составом топливовоздушной смеси, диагностические Б (на выходе) - для оценки эффективности работы нейтрализаторов.
В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.
Информация от каждого датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах.
Постоянно отслеживая напряжение сигнала датчиков, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчиков на входе в нейтрализатор (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) - уменьшается. Если разница между уровнями сигналов датчиков на входе и выходе нейтрализатора меньше допустимых при данном режиме работы значений, блок управления идентифицирует неисправность катколлектора.

Датчики детонации. На двигателях объемом 1,6 л установлены два датчика детонации, которые прикреплены к верхней части блока цилиндров в зонах между 1-м и 2-м, а также между 3-м и 4-м цилиндрами. На двигателях объемом 2 л установлен один датчик в зоне между 2-м и 3-м цилиндром двигателя. Задача датчика - улавливать аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика детонации является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

ПРЕДУПРЕЖДЕНИЯ
Прежде чем снимать любые узлы системы управления впрыском топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.
Не подвергайте ЭБУ температуре выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
Не отсоединяйте от ЭБУ и не присоединяйте к нему провода при включенном зажигании. Перед проведением электросварочных работ на автомобиле отсоединяйте провода от аккумуляторной батареи и колодки жгута проводов от ЭБУ.
Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.
Электронные узлы, применяемые в системе впрыска топлива, рассчитаны на очень малое напряжение, поэтому легко могут быть повреждены электростатическим разрядом. Для того чтобы не допустить повреждения ЭБУ, не прикасайтесь руками к его выводам.
Для диагностики системы управления двигателем во всех случаях требуется специальный сканер, поэтому при возникновении неисправностей системы обращайтесь на специализированный сервис.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

Чистка дроссельной заслонки Ford Focus 3

Продолжаем подготовку к зиме, да и пробег подошел к 30 000, когда надо почистить некоторые узлы, дабы облегчить жизнь своему автомобилю.

Задача: почистить дроссельную заслонку в Ford Focus 3
К дилеру ехать не вариант, посему будет делать сами.
Ход работ по чистке дроссельной заслонки Форд Фокус 3

Итак нам понадобится:
1. Динамометрический ключ — маленький
2. Жидкость для чистки карбюратора или дроссельных заслонок
3. Тряпки, я брал много одноразовых
4. Отвертка шлицевая.
5. Отвертка ТРОКС30.
Процедура:
Я не снимал хомут с воздушного фильтра, во-первых, потому что и так смог подлезть, во-вторых как его снять, я так и не понял.
1. Снимаем заслонку.

снимаем заслонку, 4 самореза на ТРОКС30. Откручиваются почему-то с разным усилием

2. Вот что видим — пробег 30 000 км.

Это масло, которое шарашит из системы рециркуляции картерных газов через 2 фильтра, один маленький, второй воздушный. Кстати столько же гадости в дроссельном пространстве.

3. Берем очиститель и брызгаем в задроссельное пространство, чтобы очистить все там (куда дотянемся, вытираем тряпкой. Повторяем процедуру. Много туда лить не надо, иначе будут проблемы с запуском ДВС.

4. Берем очиститель, ветошь и делаем заслонки чисто.
5. Я не стал на нее давить, дабы ее открывать, я противник силовых методов посему для открытия заслонки я просто накинул на нее фишку и положил на педаль газа кирпич, после включения ЗАЖИГАНИЯ!

5. После этого меняем прокладку, стоимостью 100 рублей

Она была вся в трещинах. Для замены надо совместить выступ на прокладке с ответной частью на впускном коллекторе.
6. Собираем все в зад (фото сделать забыл :)
7. Затягиваем крепления дроссельной заслонки моментом 8Н*м
8. Я проверил фильтр картерных газом и понял, что под ним лужа масла, а вида он был следующего (номер для заказа — 1 694 449 Фильтр рециркуляции картерных газов)

При цене в цене 100 рублей. Сильно рекомендую поменять!

Подогрев двигателя Ford Focus 3

Задача: установить подогрев двигателя на Ford Focus 3.
Ход работ по установке подогрева двигателя для Ford Focus 3

ДПДЗ: 18% при закрытом дросселе? Диагносты, Хэлп!

CAPS рулит неимоверно. 720-3700 ом. А "окно" там ом в 200.
Все с твоим датчиком ОК.

В рамках которого EEC фиксирует значение "закрытой" заслонки.
Оно его запоминает при включении зажигания, потом на ходу может
несколько откорректировать.
Также и с положением WOT, но там "окно" шире.

---Да нет, я б сказал - диагностика. :)
Видимо, она изначально писалась под те марки, где пределы
заслонки определяются отдельными микриками и вариаций быть
просто не может. В фордах не так - там пределы определяются мозгами
в "окнах" в процессе эксплуатации. Т.е. - значения не "жесткие".

> А что есть CAPS? - пардон.

---Computer Aided Problem Solving - довольно маленькая программка с
параметрами датчиков/актуаторов, распиновками и значениями
для инжекторов.
Гукни здесь о ней - дадут ссылку где скачать.

Как-то не думается на диагностический софт. Он ведь тянет по OBD2 данные из контроллера, а не сам эти 18% на датчике меряет.

Можно попробовать прочистить корпус дроссельной заслонки - там скапливается грязь и нагар, не давая заслонке закрываться полностью. Тросик может быть перетянут - достаточно чуть-чуть. Еще можно попробовать заново синхронизировать ЕЕС с датчиком - снять клемму с аккума, через пять минут вернуть на место. Секунд 30 мотор поколбасит, потом пройдет.

---Не-а. Там вообще не такой алгоритм. И угол ему нужен при
рабочих датчиках расхода воздуха только для определения "закрыто"
и "полностью открыто".
В остальных случаях его волнует только скорость и величина (относительная) открытия, дабы проэмулировать ускорительный насос.
Так что можно сказать, что у него вообще все параметры так или иначе
относительные.

Дпз. тьфу, тут эту штуку называют TPS :) возьми живой да поставь на машину
2 болта отвернуть

тока коды после этого сбросить не забудь
акб в смысле на пару минут отсоединить

скока может стоить этот TPS? И бывают ли неоригинальные?
Просто я в Новом Уренгое живу. У нас с запчастями нет такого понятия "пойти и купить", все заказывать надо.

Пробывал открутить его. Очень трудно оказалось. Оставил. Боюсь сорвать резьбу или головки винтов. Есть какой-нить хитрый способ?
Я пробовал на горячем двигателе, может надо на холодном?

Дроссельная заслонка: неисправности

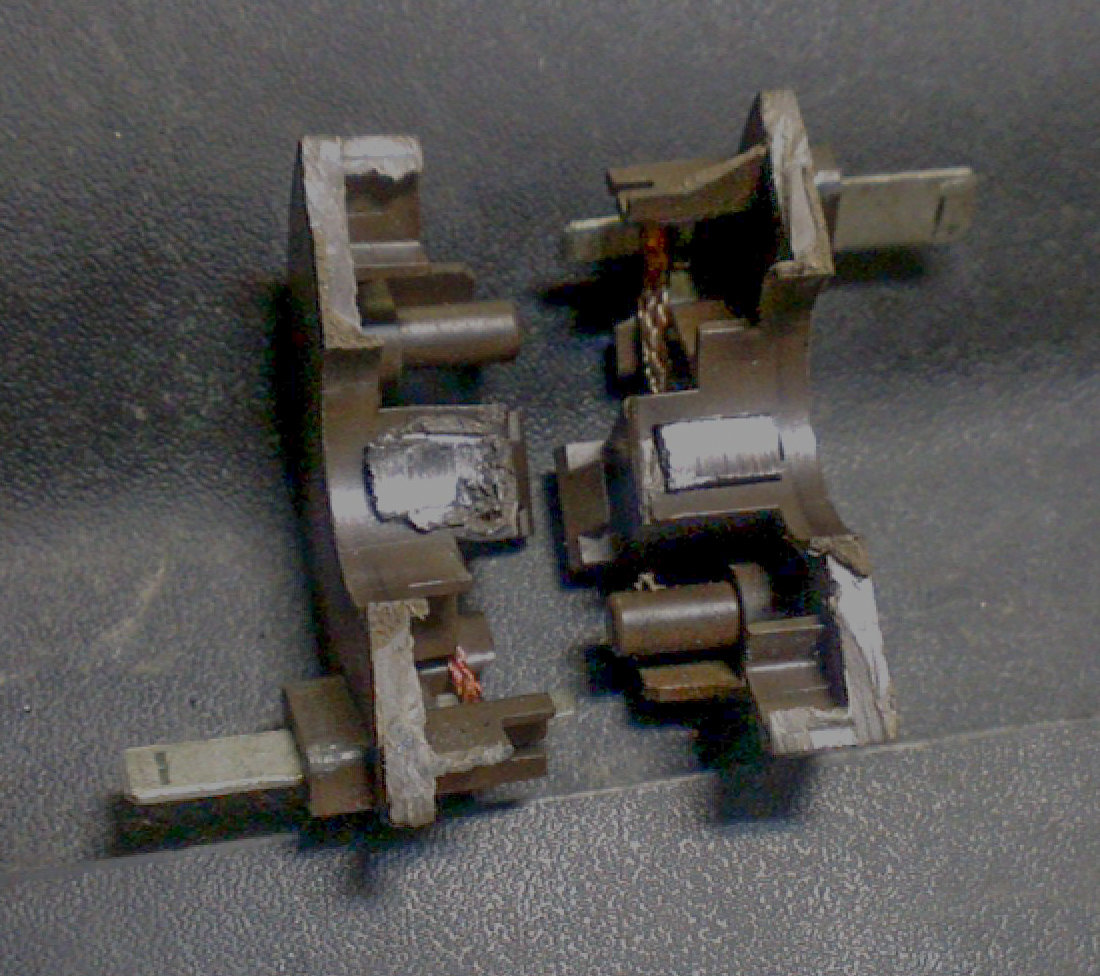

Вскрываешь датчик - снимаешь верхнюю крышку, она якобы не должна сниматься но подковырнув со всех сторон тонкой отверткой (при этом отколов случайно некоторое количество пластика) - получается. Внутри контакты которые ездят по специальному токопроводящему слою, (конструкция представляет собой переменное сопротивление). Так вот этот слой протерт металич контактами. Теперь берем контакты и смещаем чуть в сторону, чтобы они елозили по слою в том месте где он не стерт. Собираем всё обратно. Работоспособность датчика востановлена. Вот вам фото, но они с телефона как сумел так и сфотал.

система впуска, дроссельная заслонка, дроссель, чистка дросселя, впуск

20 июня 2016 mobile

dream89
Критические поломки в дросселе конечно, возможны. Но маловероятны.
Попробуйте снять с датчика климата разъём и понаблюдайте.
Если не поможет - будем лезть в дроссель.

Не забывайте, что может ещё дурить датчик МАП.

Давно известная на форуме болячка моторов 1,6, что плавают обороты. За 8 лет владения я его менял три раза. Мне лично хватало его в среднем на

70 тыс.км. Как начинали явно проявляться плавающие обороты, я просто сам менял датчик
Производитель в свое время(

2009году) даже выпустил сервисный бюллетень, чтобы не менять массово дроссельные заслонки по причине плавающих оборотов, датчик дроссельной заслонки стал по каталогу з/ч детализироваться и его можно с тех пор заказать отдельно от дроссельного узла. В датчике изнашивается ферритовая дорожка, по которой бегает ползунок. На фф2 конструкцию(улучшение) датчика дроссельной заслонки так и не поменяли до конца выпуска модели фф2.
На фф3 датчик дроссельной заслонки уже другой, улучшенной конструкции и там такая проблема не встречается.

PS еще с аналогичными симптомами может быть проблема уплотняющих нижних колес топливных форсунок. Они от времени трескаются и начинается подсос воздуха, из-за этого возникает плавание оборотов, особенно под нагрузкой ХХ(при включенном конд, гур). Но я так понимаю диагносты, где вы были, они этого не выявили.

ПС А код датчика 1,6 100лс не помните? Чтобы поискать приемлемый по цене (в одном магазине озвучили 4600 недели 2 назад).

у нас цена в инет магазине

Вышел из строя электродвигатель (моторчик) дроссельной заслонки.

За несколько дней стали закономерно плавать обороты на холостых (10 с держаться 600 об./м, затем на 5-10 с возрастают до 1000 об./м, потом опять падают).
За день перепады оборотов стали чувствоваться на всех режимах. Машина то «рвала», то «клювала». Затем загорелся индикатор неисправности двигателя с соответствующей надписью, после чего двигатель перешел в аварийный режим, при котором невозможно поднять обороты выше 2000. Заглушил двигатель и вновь завелся, надпись пропала, но через несколько минут езды все повторилось.
Считал ошибки. Они указывали на неисправность дроссельной заслонки.
После прочтения данной ветки мое подозрение пало на датчик положения. Разобрал дроссельную заслонку, промерял сопротивления датчиков. Проблем не обнаружил. Всё собрал и установил на место. Завел двигатель. Через несколько минут наблюдения за хлопаньем дроссельной заслонки (в диапазоне холостых оборотов) двигатель вновь перешил в аварийный режим и отключил заслонку. Больше заслонка не подавала признаков жизни даже после повторного включения зажигания.
Прозвонил контакты моторчика. Оказалось, что при вращении моторчика, контакт то появлялся, то исчезал (сопротивление было либо бесконечным, либо - нестабильным). Стало понятно, что проблема именно в моторчике.

1) Открутил два винта и вынул моторчик.

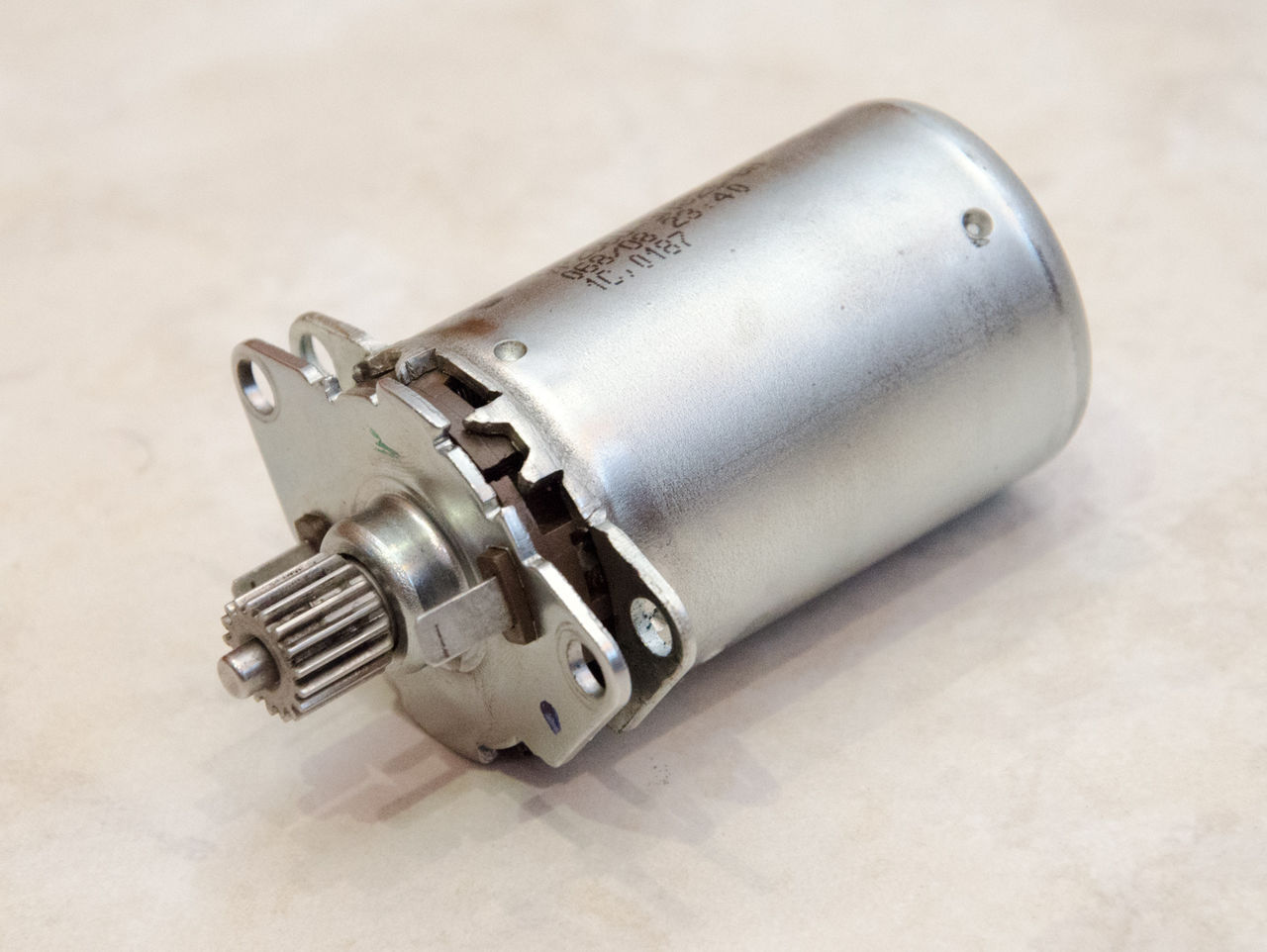

2) Разогнул усы на корпусе моторчика, удерживающие его крышку.
Примечание: Усы можно не жалеть, т.к. они больше не пригодятся. Крышка на корпусе будет удерживаться винтами крепления моторчика к дроссельной заслонке.

3) Вскрыл моторчик. Обнаружил, что одна из щеток пригорела к пластиковому корпусу. Из-за этого она не могла прилегать к дорожкам коллектора, что и вызвало разрыв цепи.
Скорее всего перегрев щетки вызвали налипшие на нее токопроводящие продукты износа.

5) Удалил пригоревшую щетку и надфилем зачистил посадочное место щётки в корпусе.

6) В магазине электроинструментов купил первые попавшиеся щетки.
Примечание: Щетки желательно покупать в автомагазине. Щётки для авто чаще всего содержат медь, что увеличивает их ресурс. Такие щетки имеют рыжеватый цвет. К сожалению мне не удалось найти автомагазине щетки без корпусов. Щетки для электроинструментов, как правило мягче, имеют черный цвет и служат в два раза меньше. Но зато они меньше стирают дорожки коллектора.

7) Напильником аккуратно сточил новую щетку до нужных размеров.
Примечание: Сохранить прямоугольную форму щётки при стачивании проще, если двигать не напильник, а щетку, положив ее на напильник.

8) Установил новую щетку в корпус и убедился в ее свободном ходе.

9) Откусил заднюю часть первого попавшегося наконечника и ею обжал между собой старый приваренный к контакту провод и провод новой щетки.

Примечание: Можно придумать разные способы присоединения нового провода к контакту моторчика. Мне в голову пришел такой J. Главное, чтоб новый провод ни при каких условиях не начал касаться ротора, коллектора или корпуса моторчика.

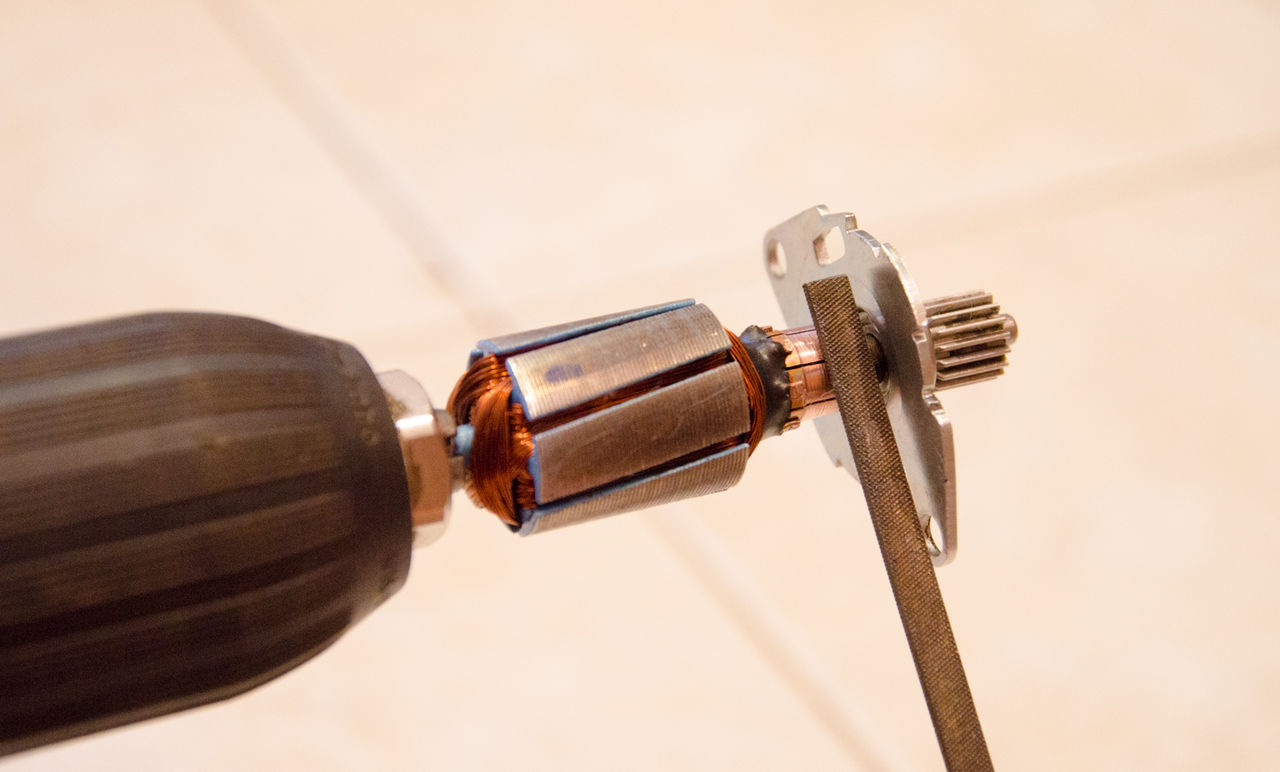

10) Аккуратно зачистил дорожки коллектора. Для этого я воспользовался дрелью, в которой закрепил ротор, и надфилем.

11) Все обезжирил.

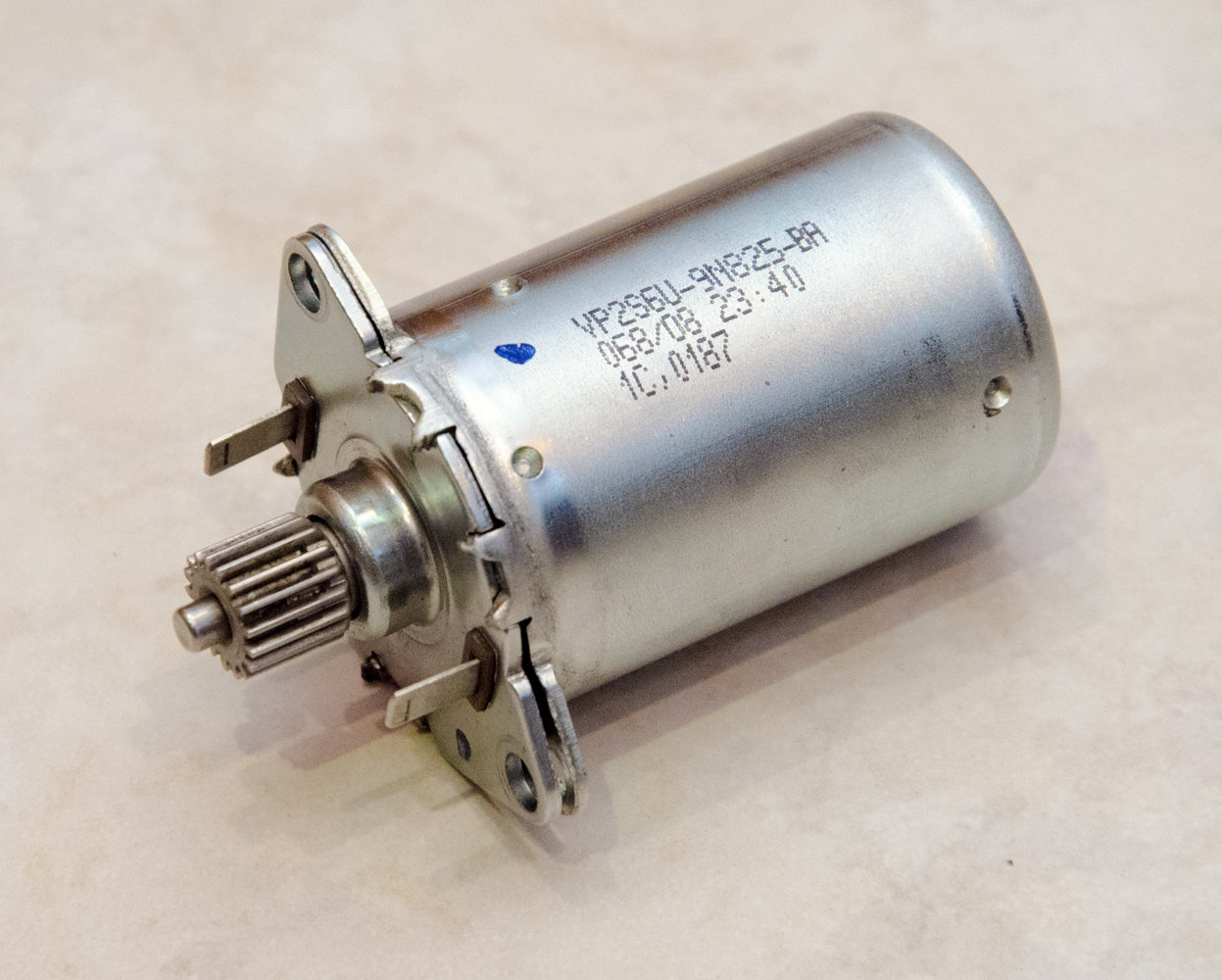

12) Установил половинки корпуса на их посадочное место и собрал моторчик.

Собрал дроссельную заслонку. Двигатель ожил. Теперь обороты в норме. Есть ощущение, машинка стала резвее.

чистка дроссельной заслонки форд фокус 3 своими руками

Проходя второе ТО на 30 Т. Км. Мне сказали, что нужно чистить дроссельную заслонку. Я был неподготовлен к такому повороту и просто согласился. Стоит между прочим эта услуга 1700 руб. Конечно потом я посмотрел как и что нужно чистить. И конечно же очень расстроился потраченным деньгам т.к. там делать нечего.
На ТО 3 (45 000 км), я исправился и почистил дроссельную заслонку сам.

для этого мне потребовалось:

плоская отвертка
головка нп 8 и на 10
болончик для очистки карбюраторов

Первым делом нужно снять крышку с двигателя(если она есть). для этого нужно открутить одну гайку в центе(головка на 10) и сдернуть аккуратно крышку с защелок

После того как сняли крышку, станет видно дроссельную заслонку и патрубок идущий к фильтру.

Чтобы снять дроссельную заслонку, нужно сначала снять патрубок. Для этого отстегиваем две трубки идущих к патрубку и ослабляем хомуты покроям.

Теперь снимаем патрубок.

Уже сейчас видно что дроссельная заслонка грязная.

Теперь откручиваем четыре болта(нужна головка на 8) на которой держится дроссельная заслонка.

Как сняли дроссельную заслонку, осталось только снять разъем датчика. Для этого сначала тянем за красную защелку, а уже потом стягиваем целиком разъем.

Дроссельная заслонка до чистки

Итак дроссельную заслонку сняли. Теперь берем баллончик для чистки карбюраторов и промываем заслонку с двух сторон.

Протираем все насухо тряпочкой.

Собираем все в обратном порядке. После того как все собрали, желательно произвести сброс дроссельной заслонки(я делал это с помощью купленного ранние диагностического адаптера)

Адаптация дроссельной заслонки форд

Один из вариантов, найденных в сети
"5.1.7 ОБУЧЕНИЕ ЗАКРЫТОМУ ПОЛОЖЕНИЮ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Руководства ￫ Ford ￫ Focus (Форд Фокус)
ОБУЧЕНИЕ ЗАКРЫТОМУ ПОЛОЖЕНИЮ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
описание
Процедура представляет собой операцию обучения блока ЕСМ закрытому положению дроссельной заслонки путем отслеживания выходного сигнала датчика угла открытия дроссельной заслонки. Ее необходимо выполнять после каждого отсоединения разъема от электропривода дроссельной заслонки или блока ЕСМ.
процедура выполнения

1. Убедитесь, что педаль акселератора полностью отпущена.
2. Поверните ключ зажигания в положение «ON».
3. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд. Убедитесь по звуку, что дроссельная заслонка перемещается в течение указанных 10 секунд.
Конец."

P.S.
© А. С. Пушкин. Евгений Онегин
ДЕСЯТАЯ ГЛАВА
III
"Гроза двенадцатого года
Настала — кто тут нам помог?
Остервенение народа,
Барклай, зима иль русский бог?"

Отключил аккум. Неспешно снял патрубок (со стороны дросселя) — протер чистой тряпочкой. Снял злополучный датчик MAF и т.к. меня продинамили с жижей для очистки оного (а именно Liqui Moly очиститель ДМРВ Luftmassensensor-Reiniger (арт. 8044) — притаранят только завтра), то "задул" энтот датчик очистителем карба от абро… С "содроганием нервно-душевных струн" прикрутил датчик взад (как славно, что обзавелся набором инструмента с уклоном для авто) — притулил патрубок взад (все сильно "надрючивал" на посадочные места, чтоб визуально все было феншуйно… Завожу — завелся норм. только обороты чутка дернулись — жду — обороты упали до 900 = не дергаются норм! Уже хорошечно. Ждем далее — обороты вышли на 800 — стрелочка не "шелохнется"… Проверил разов 6 — усе в порядке… Пробую стронуться — порядок… Вообщем проблема с оборотами ХХ ушла и осталось только ошибку убрать. В ближ. сервисе огласили ценник в 800 рупий — хамы! Этот чудо — вымогательный сервис именуется "Автосервис Питер"…
Но надеюсь мир не без добрых людей и кто то да и поможет сбросить энту ошибку более вменяемыми средствами… А вообще, что для этого (сброса ошибок) надобно? Автосканер ELM327 для форд фокус 2 (рестайл, двиг 1.6, мкпп) — подойдет?

Начали плавать обороты, и я решился на эту простую для каждого Фордовода а особенно Мондеовода, на чистку ДЗ! Купив жидкость для чистки карбюраторов самую простую, набрав много — много салфеток я приступил. Для своего удобства снял воздушный фильтр. Клеммы аккумулятора не снимал, фишку с самой ДЗ тоже не сбрасывал, длина провода позволила все сделать так. И вот он миг! Состоянии ее было просто ужасное, нагарь, копоть — все какое то жирное, замасленное. Почистив ДЗ, решил так же почистить выпускной коллектор. Почистив его салфетками, внутрь ничего не лил. Все собрав, я запустил мотор, мотор почихал, обороты поплавали (это нормально), минут 10 проработав на холостую, я прогазовав на месте, собрал все инструменты и пошел домой. Вечером решив прокатится, я ощутил не приятность одну. Плавают обороты — это нормально первое время много об этом на форумах писали, НО у меня еще и в добавок повышались обороты при торможении на нейтралке и при полной остановке подскакивали до 2000 и падали в обратное рабочее положение.

И так мои танцы с бубном или как адаптировать дроссельную заслонку .
Приехав домой с плохим настроением я полез на форумы но там ничего полезного, кроме как 150-200 км нужно проехать и якобы станет все нормально. Меня такой расклад не устраивал т.к. напрягал этот скачок оборотов и бесил))

Самое интересное! Адаптируем ДЗ

— Вставляем ключ в замок зажигания, НЕ заводим, прокручиваем до положения II
— Медленно выжимаем педаль газа до упора в пол, так же медленно ее отжимаем в обратном положении
— Выкручиваем ключ в положении 0
Повторяем данную процедуру 3 раза
Далее ждем 10 секунд, запускаем двигатель и медленно — медленно выжимаем газ до точки отсечки на тахометре, и сами же так же медленно — медленно возвращаем педаль в обычное состояние ногой.

В принципе и все! У меня все пропало. Кто будет писать мол я чистил и все норм, не нужно! У товарища по форума Мондарин 12 года тоже чистил и все в норме, но у него чисто нагарь была без копоти, жира этого ужасного и его ДЗ еще не понимала что грязная!
На этом всё, всем спасибо! Надеюсь это кому — то как и мне поможет

Привет народ, автомобиль Ford Focus 2 1.8. Вчера почистил ДЗ, перед тем как разобрать всё я снял клеммы с аккумулятора так как люди писали если не снимать клемму то придётся обучать дроссель

Recommendations

FakeHeader

Comments 27

Адаптировать не надо.Она сама адаптируется, просто проедь не много.Км. 60-70

Спасибо, да поездив день стало намного лучше, теперь при запуске почти не закидывает

Два раза мыл заслонку со снятием. Клевмы аккума не снимал, мыл отводя заслонку пальцами. Первый раз адоптировалась за день, второй раз ничего не мудрил, поставил, завёл и поехал. Без проблем. Скачёк оборотов до 2000 при запуске возможен из-за прошивки. Такой эффект, как я читал, возникает на ледоколовской прошивке. У меня тоже такой скачёк, но меня это не парит.

можешь по подробнее про прошивку? до чистки такого не было сразу на нужные обороты выходил. Ладно бы если просто скачок, тут стрелка зависает на некоторое время и медленно спускается, такие же симптомы когда на нейтрали

На фф клубе посмотри, через мобилу муторно писать. Поездий не много, если из-за большого количества нагара мозги выработали свой алгоритм настройки, нужно время для адоптации. Ведь мозги адаптируются даже под твой стиль езды, нужно время.

Была такая же "проблема". Но для новой адаптации моему Фунтику потребовалась примерно неделя езды.

Думаю всё зависит от пробега кто то 5 км в день наматывает а кто то 50, сколько примерно наездили за неделю?

Прилично, примерно 500 км… Уже сам начал голову ломать, что делать. Возможно, что так получилось из-за-того, что до этого долго не чистили

Насколько помню, ничего обучать не нужно, обучение и адаптация проходит во время езды. Было примерно такое же, когда снимал аккум на профилактическое обслуживание, сутки авто стояло без акб, затем как поставил, завёл, начались какие то непонятки, обороты плавали, динамика так себе, примерно через 50 км. всё устаканилось, пришло в норму. Думаю в твоем случае всё идентично. У меня FF3.

Вот вот тоже самое чуть динамика изменилась, это хорошо если так а то я уже готовлюсь к худшему, думаю снова всё снимать менять прокладку, все шланги и патрубки проверять)

тогда потерпи немного )) пройдет

К концу ближе

Делал именно по его рекомендации не помогло

Если —
не трогал "черную" коробочку
не трогал настроечн винт
не сломал ничего другого —

самобучение пройдет автоматически

100-200км или день езды
у меня так было 3 раза (/30000 км). Клемму правда не снимал — но ты отключаешь модуль (заслонку) при отключ зажигании — а при последующем включении замка зажигания — идет опрос системы и выбор алгоритма

Как вариант — плохо помыл (кусок грязи — на валу заслонки) / еще поездить / протянуть(нет ли подсоса воздуха под прокладку

Надеюсь — мыл со снятием — очистителем аэрозольным очист карбюратора…

чёрную коробочку не трогал
винты не крутил
снимал и чистил аэрозольным очистителем карбюратора
местами тёр зубной щёткой так как очень грязная была и открывал саму заслонку пальцами
прокладку не менял просто протёр её тряпочкой

Если —
не трогал "черную" коробочку
не трогал настроечн винт
не сломал ничего другого —

самобучение пройдет автоматически

Надеюсь — мыл со снятием — очистителем аэрозольным очист карбюратора…

А если трогал черную коробочку осматривая датчик положения ДЗ на предмет истирания графитовой дорожки?

то это может быть одной из причин, а может и не быть )) (но туда лучше не надо — насколько сталкивался на Fiat и VAG новую коробочку без электрика не прикрутишь …)

А если не снимать клемму, и так отсоединить Дроссель. У меня, правда на 1.6 вообще пофиг как снимать, таких проблем нет.

Читайте также:
