Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

В первую очередь прочистить элементы системы: шланги малой и большой ветвей и маслоотделитель. Подробная информация о самостоятельной прочистке системы вентиляции картера будет изложена в отдельной статье на нашем канале, а так же она уже давно имеется на нашем сайте с аналогичным названию канала наименованием.

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

Очистка картерных газов ваз

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания

Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения.

Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Для того чтобы очистить систему вентиляции нужно снять впускной коллектор воздуха, крышку головки цилиндров.

Подготавливаем автомобиль для выполнения работы. Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем защитный экран двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания.

Отводим жгут проводов в сторону.

Разрезаем или расстегиваем хомут крепления жгутов проводов системы управления двигателем

Отстегиваем колодку проводов от датчика фаз.

Снимаем дроссельный узел, не отсоединяя от него шланги.

Соединение дроссельного узла уплотнено резиновой прокладкой

Ослабляем затяжку хомута шланга подвода разряжения к вакууму

Несмотря на то, что впускной трубопровод и дроссельный узел имеют отличия от тех же узлов, применяющихся на других модификациях автомобиля, снятие дроссельного узла выполняется аналогично.

Отсоединяем шланг подвода разряжения.

Ослабляем затяжку хомута шланга вентиляции картера

Отсоединяем шланг вентиляции картера от патрубка на крышке ГБЦ

Ослабляем затяжку самореза крепления направляющей трубы щупа уровня масла

Головкой на 10 откручиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке ГБЦ

Головкой на 13 откручиваем два болта и три гайки нижнего крепления впускного трубопровода

Места крепления впускного трубопровода к головке блока цилиндров (рисунок 14, шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов

Снимаем впускной коллектор вместе с направляющей трубкой щупа уровня масла.

После этого снимаем крышку головки блока цилиндров.

Крестовой отверткой ослабляем затяжку хомута малого шланга вентиляции картера

Крестовой отверткой ослабляем затяжку хомута шланга большого шланга вентиляции картера

Ключом на 10 отворачиваем болт крепления кронштейна жгута проводов

Ключом на 10 откручиваем болт крепления кронштейна колодки жгута проводов форсунок

Головкой на 8 откручиваем 14 болтов крепления крышки головки болтов

Поддеваем крышку отверткой за выступ

Снимаем крышку головки блока цилиндров

Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите.

Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов

Выворачиваем шесть болтов крепления сепаратора с внутренней стороны крышки головки цилиндров.

Сожмите пассатижами фиксаторы маслоотражателя сепаратора, выньте маслоотражатель из маслоотделителя.

Подденьте аккуратно отверткой резиновое уплотнительное кольцо и снимите его

Сильно обжатое или потерявшее эластичность кольцо замените новым.

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока.

Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

Как почистить сапун на ваз 2106

Очистка вентиляции картера — в «Классическом» двигателе этим нужно заниматься постоянно перед заменой моторного масла на новое. Если не выполнять данную процедуру, то система вентиляции картерных газов в двигателе может со временем засориться, что приведёт к потери мощности у автомобиля а так же в прямом смысле слова может сократиться ресурс мотора, из-за того что в двигатель будет поступать грязный воздух с частичками эмульсии которая накапливается в шлангах вентиляции картера через некоторое время.

Кроме того что в двигатель будет поступать грязный воздух, он ещё из-за образовавшийся эмульсии будет проходить по шлангу с большим трудом в связи с чем давление газов в шлангах и в двигателе будет расти, что приведёт к появлению подтёков масла через уплотнения.

На самом деле очень немногие люди прочищают вентиляции картера со временем, а это нужно делать и обязательно, поэтому специально для тех кто ещё не умеет прочищать систему мы подготовили интересную статью в которой всё подробно расписано!

Для прочистки системы вам нужно будет запастись: Отвёрткой, а так же набором гаечных ключей в который будут входить ключи «на 8», «на 10» и «на 13». Ещё необходимо будет взять чистые тряпки, емкость в которой вы будете промывать детали (Шлаги, сапун и т.д), а так же сам керосин для промывки этих деталей!

Когда нужно очищать вентиляцию картера?

Её нужно прочищать регулярно, а именно с периодичностью в «15.000-20.000 тыс.км» пробега автомобиля.

Лучше всего очищать систему перед каждой заменой масла, потому что после замены масла оно из-за загрязнённости системы может намного быстрее испортиться!

При сильной загрязнённости системы вентиляции, изо всех щелей в двигателе будет выдавливать масло, поэтому обращайте внимание на свой двигатель (А именно не замаслен ли он) регулярно.

Как очистить вентиляцию картера на ВАЗ 2101-ВАЗ 2107?

Для начала снимите корпус воздухофильтра, с двигателя автомобиля. (О том как снять корпус с двигателя автомобиля, см. в статье «Замена корпуса воздушного фильтра»)

При снятии корпуса, в обязательном порядке извлеките из шланга вентиляции картера пламегаситель, и после чего промойте его керосином, если он будет сильно загрязнен!

Затем ослабьте хомут который крепит дополнительный шланг к крышке сапуна (Указан красной стрелкой), и после чего отсоедините дополнительный шланг от крышки. После отсоединения дополнительного шлага, перейдите к ослаблению хомута основного шланга (Указан синей стрелкой), и после ослабления так же отсоедините шланг от крышки.

Далее выньте щуп показателя уровня масла в двигателе.

После чего отверните болт который крепит крышку сапуна и затем снимите крышку с двигателя автомобиля.

Следом смочите тряпку в керосине и протрите ей всю внутреннюю полость маслоотделителя.

Когда будете протирать полость то будьте аккуратны, не ураните частички грязи во внутрь двигателя. А так же если вам неудобно счищать грязь на установленном маслоотделители, то в таком случае снимите его с автомобиля отвёрнув для этого гайку которая его крепит (Указана красной стрелкой), и после чего снятый маслоотделитель положите в заранее подготовленную ёмкость в которой находится керосин!

Далее очистите весь корпус воздушного фильтра от грязи, протерёв его для этого тряпкой смоченной в керосине.

При чистке корпуса воздушного фильтра снимите с него уплотнительную прокладку и так же очистите ее от грязи!

Установите все снятые ранее детали, в обратном порядке снятию.

При установки всех деталей, порванные а так же потрескавшиеся прокладки замените на новые. А так же проверьте чтобы в прокладку корпуса воздухофильтра, были вставлены металлические втулки!

1) При попадании большого количества керосина в картер двигателя, замените масло в двигателе! (О том как заменить масло, см. в статье «Замена моторного масла»)

Вопрос: Как полностью выглядит маслоотделитель?

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Очистка системы вентиляции картера двигателя ВАЗ-21126 Lada Granta

Со временем на автомобиле Лада Гранта в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается, и масло начинает подтекать через уплотнения. Чтобы избежать этого, периодически очищайте и промывайте систему вентиляции картера двигателя.

Очищайте на автомобиле Лада Гранта систему вентиляции картера двигателя перед каждой заменой масла.

2. Ослабьте затяжку хомутов и отсоедините от воздухоподводящего рукава и крышки головки блока цилиндров шланг большой ветви системы вентиляции картера двигателя.

3. Аналогично снимите шланг малой ветви системы вентиляции картера двигателя, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

4. Ослабьте затяжку хомута и отсоедините подводящий шланг малой ветви системы вентиляции картера двигателя от патрубка крышки головки блока цилиндров.

5. Аналогично отсоедините второй конец подводящего шланга от штуцера блока цилиндров и снимите шланг.

6. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения шлангов.

7. Снимите крышку головки блока цилиндров, как написано здесь.

8. Головкой на 8 мм выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока (обозначено красным) и снимите сепаратор, а также сожмите узкогубцами фиксаторы маслоотражателя (обозначено синей стрелкой) и выньте маслоотражатель из сепаратора.

9. Аккуратно подденьте отверткой манжету и снимите её. Сильно обжатую или потерявшую эластичность манжету замените новой.

10. Установите на автомобиль шланги и детали в порядке, обратном снятию.

Примечание:

Перед установкой крышки на место, проведите все работы по ее герметизации, как указано здесь.

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Примечание!
Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Краткое содержание:

Из чего состоит система вентиляции картера?
Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера?
Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:
1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание!
Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание!
Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка:
Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик:
Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Согласно рекомендации завода-изготовителя очитку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Полезный совет

Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: ключ "на 8", отвертка с крестообразным лезвием, пассатижи с узкими губками.

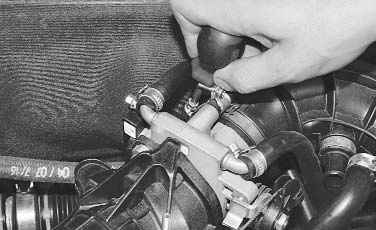

1. Снимите декоративный кожух двигателя (см. "Снятие и установка декоративного кожуха двигателя").

2. Снимите воздушный фильтр (см. "Снятие и установка воздушного фильтра").

3. Ослабьте затяжку хомута…

4. …и отсоедините от воздухоподводящего рукава шланг большой ветви системы вентиляции картера.

5. Ослабьте затяжку хомута…

6. …и отсоедините воздухоподводящий рукав от дроссельного узла.

7. Ослабив затяжку хомута, отсоедините от крышки головки блока цилиндров шланг большой ветви системы вентиляции картера и снимите его.

8. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

9. Ослабьте затяжку хомута…

10. …и снимите подводящий шланг системы вентиляции, отсоединив его от патрубка крышки головки блока цилиндров…

11. …и аналогичным образом от штуцера блока цилиндров.

12. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов.

13. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров").

14. Выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока…

15. …и снимите сепаратор.

16. Сожмите пассатижами фиксаторы маслоотражателя сепаратора…

17. …и выньте маслоотражатель из маслоотделителя.

18. Подденьте аккуратно отверткой резиновое уплотнительное кольцо.

19. . и снимите его. Сильно обжатое или потерявшее эластичность кольцо замените новым.

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

20. Установите шланги и детали в порядке, обратном снятию.

Видео про "Очистка системы вентиляции картера" для ВАЗ 2170

Доработка ВЕНТИЛЯЦИИ картера ВАЗ Приора, Калина, Гранта, 2114, Нива и других Чистка сапуна ваз

Очистка сапуна и системы вентиляции картера на ВАЗ 2101-2107

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Видео:Как разобрать и почистить сапун, вентиляция картера

Очистка вентиляции картера на ВАЗ 2101-ВАЗ 2107

Когда нужно очищать вентиляцию картера?

Её нужно прочищать регулярно, а именно с периодичностью в «15.000-20.000 тыс.км» пробега автомобиля.

При сильной загрязнённости системы вентиляции, изо всех щелей в двигателе будет выдавливать масло, поэтому обращайте внимание на свой двигатель (А именно не замаслен ли он) регулярно.

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

набор ключей №№ 7-13;
отвертки плоской и крестообразной формы;
промывающая жидкость, подойдет керосин;
емкость, где будет проходить промывка;
ветошь;
прокладка для сапуна;
термостойкий герметик на основе силикона;
при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Лучшие

Zelenogorets;1154799440 :

Шланг скинут- 100%, да ещё поди короткий ……..

Некоторые думают- что они поднялИсь … На самом деле- они просто всплыли.

Выполнение работы

Очистка сапуна на ВАЗ 2101-ВАЗ 2107 проводится при плановой замене масла в двигателе. Внеплановую чистку нужно делать, если масло начало просачиваться через прокладки или растрескались отводные шланги, что указывает на увеличение давления газа в картере. Отсоединяются шланги отвода картерных газов, один из которых идет на карбюратор, а второй на воздушный фильтр. Далее откручивается гайка, удерживающая сапун, для чего предварительно вынимается щуп проверки уровня масла в двигателе. После снятия крышки в открывшемся пространстве можно увидеть осадок, образовавшийся в результате работы двигателя. Он может практически полностью перекрывать просвет, существенно затрудняя движение картерных газов, что и приводит к повышению давления в системе.

После снятия крышки открывшийся стакан нужно тщательно вымыть, на его дне покажется удерживающая шпильку гайка на 13, которую можно аккуратно вывернуть рожковым ключом. Если с этим возникают проблемы, на верхнюю часть шпильки можно накрутить две гайки на 13, которые нужно законтрагаить. Затем за эти гайки аккуратно, чтобы не обломать, выкручивается шпилька.

Стакан, как правило, прикипает к месту крепления, поэтому срывать его лучше двумя небольшими круглогубцами, схватив за края. Извлеченные части сапуна нужно поместить в емкость достаточного объема, заполненную керосином, бензином или другой промывающей жидкостью. Отлично подойдет обрезанная пластиковая бутылка объемом 5-6 л.

Пока промывается стакан, место крепления сапуна тщательно вычищается ветошью с чистящей жидкостью. При работе нужно быть очень аккуратным, чтобы грязь и частицы ветоши не попадали вовнутрь двигателя. Отверстие, куда вкручивается шпилька, не стоит очищать слишком тщательно, чтобы грязь из него не попала в двигатель. После чистки на поверхности сапуна не должно оставаться нагара и других отложений.

Сапун в мостах

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.

Сборка системы

После того как чистка сапуна окончена, нужно собрать систему вентиляции картера. При установке стакана на место нужно его трубку аккуратно совместить с посадочным местом. Далее вкручивается шпилька, которая поджимается рожковым ключом на 13.

Перед установкой крышки сапуна на посадочное место укладывается паронитовая прокладка поддона картера, которая препятствует выходу газов из системы. После каждой разборки сапуна ее лучше заменить, дополнительно обработав место посадки термостойким силиконом, что повысит надежность соединения. Сапун надевается разрезом на отверстие трубки стакана, чтобы образовался канал для установки щупа проверки уровня масла. На шпильку надевается шайба и специальная гайка со скругленной головкой, которая зажимается ключом, при затягивании не нужно пережимать гайку, чтобы не сорвать резьбу.

После этого надевается шланг на карбюратор и основной шланг. Предварительно его нужно осмотреть, и если он растрескался, то лучше заменить его на новый, чтобы избежать подсоса лишнего воздуха. При входе в воздушный фильтр или в самом шланге специалисты советуют поставить специальный металлический ершик, который называется пламенегаситель.

Он хорошо задерживает масло, которое может содержаться в картерных газах и попадать в воздушный фильтр, засоряя его. В результате снижается качество воздушно-топливной смеси, теряется стабильность работы двигателя. Особенно это важно для машин с большим пробегом двигателя, отработанное масло и эмульсия осаждаются на нем и стекают обратно в картер. При выборе этой детали лучше посоветоваться со специалистами, чтобы проволока, из которого он сделан, была высокого качества и не ломалась, попадая при этом в картер.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя.

Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

Как очистить вентиляцию картера на ВАЗ 2101-ВАЗ 2107?

Для начала снимите корпус воздухофильтра, с двигателя автомобиля. (О том как снять корпус с двигателя автомобиля, см. в статье «Замена корпуса воздушного фильтра»)

Затем ослабьте хомут который крепит дополнительный шланг к крышке сапуна (Указан красной стрелкой), и после чего отсоедините дополнительный шланг от крышки. После отсоединения дополнительного шлага, перейдите к ослаблению хомута основного шланга (Указан синей стрелкой), и после ослабления так же отсоедините шланг от крышки.

Далее выньте щуп показателя уровня масла в двигателе.

После чего отверните болт который крепит крышку сапуна и затем снимите крышку с двигателя автомобиля.

Следом смочите тряпку в керосине и протрите ей всю внутреннюю полость маслоотделителя.

Далее очистите весь корпус воздушного фильтра от грязи, протерёв его для этого тряпкой смоченной в керосине.

При чистке корпуса воздушного фильтра снимите с него уплотнительную прокладку и так же очистите ее от грязи!

Установите все снятые ранее детали, в обратном порядке снятию.

Вопрос: Как полностью выглядит маслоотделитель?

Не нашли интересующую Вас информацию? на нашем

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ДИАГНОСТИРОВАНИЕ ПРИЧИНЫ ГОНА МАСЛА

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла. При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции. Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр. Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок. Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь – причины дыма из выхлопной трубы. Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла. А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре. Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана. В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Читайте также:
