Стеклоочистители не работают.

В один "прекрасный" дождливый день случилась неприятность "дворники" остановились в одном положении. Конечно одно радовало сразу, то что моторчик было слышно и тема с электрикой отпала. Оставалось только смотреть механическую часть. Я решил подробно описать самостоятельный ремонт трапеции.

Опыт небольшой был, владея Маздой 323 F5 1998г.в. я уже сталкивался с подобной проблемой, долго мучился и в конечном итоге починил, не покупая б.у .трапецию за 3000р>в то время.

Первым делом убираем все что держит защитный пластик, это резиновый уплотнитель, просто достаем и один пистон выкручиваем крестовой отверткой. Защитный пластик состоит из двух частей, вся трапеция уместилась под левой частью, поэтому достать можно только часть с водительской стороны.

+Ещё одна резинка сбоку, так же просто достается и не просто потом ставится обратно…

Снял резиновые заглушки, поддев плоской отверткой, которые на поводках стеклоочистителей.

Головкой 14' откручиваем гайки крепления и нажав на пружину поводка снимаем оба дворника.

Снимаем пластик, крепится он рядом со стеклом на пистоны, аккуратно поднимаем вверх его и перед нами трапеция с мотором, решил немного почистить, так как я первый открываетель после завода.

Сразу же бросается в глаза причина поломки, элемент трапеции, который крепится к мотору, отошёл по не известной причине, визуально ни каких повреждений на нём не было, единственное что пластмассовый крепёж был забит грязью, который нужно было прочистить и аккуратно разработать.

После этого заметил что весь механизм и моторчик немного болтается, подтягиваем 3 болта ключем на 10'

Для удобства я повернул зажигание, включил стеклоочистители и выключил зажигание, что бы перевести моторчик в видимое положение( вообщем не дал завершить ему полный цикл). Смазал и соеденил трапецию и мотор, для тестирования уверенно проехал по неровностям дороги, трапеция не выскочила, механизм надёжно собран!)))

Сломалось все к е*еням!
Купил новый элемент трапеции 500р, но и он с*ка тоже вылетел, да еще такой ливень был, что с рабочим щетками тяжко было бы ехать, в итоге слетела с шарика металлического на моторе( стерся походу) в крепеж элемента вставил тонкий пластмассовый хомут. Пока все на месте. Всем удачи. И не попадать в такие передряги.

Nissan Teana выпускается с 2003 года по настоящее время. J31, первое поколение, выпускалось в 2004, 2005, 2006, 2007 и 2008 году. Второе поколение j32 в 2009, 2010, 2011, 2012 и 2013 году. Третье поколение j33 производилось в 2014, 2015, 2016, 2017, 2018, 2019 годах. Каждое из них проходило рестайлинг. В нашем материале вы найдете описание предохранителей и блоков реле ниссан теана для всех поколений автомобиля, а так же их фотографии и схемы. Отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

В зависимости от комплектации, года выпуска и страны поставки возможны отличия в блоках. Сверяйте актуальное описание с вашим на обратной стороне защитной крышки.

Блок в салоне

Он расположен за перчаточным ящиком. Пример доступа к нему, а так же замену предохранителя прикуривателя смотрите в в видео.

p, blockquote 4,0,0,0,0 -->

p, blockquote 5,0,0,0,0 -->

Фотография

p, blockquote 6,0,0,0,0 -->

p, blockquote 7,0,0,0,0 -->

Общая схема

p, blockquote 8,0,0,0,0 -->

p, blockquote 9,0,0,0,0 -->

Описание

p, blockquote 10,0,0,0,0 -->

1	10А Блок управления двигателем
2	10А Сигнал стартера
3	10А Подогрев сидений
4	10А Аудиосистема
5	15A Розетка
6	10A Обогрев зеркал, электропривод зеркал, бесключевой доступ, кондиционер, корректор фар, задний противотуманный фонарь, передние противотуманные фары, подсветка комбинации приборов, антенна, омыватель фар, аудиосистема, комбинированный переключатель, задние фонари, AV модуль
7	15А Прикуриватель
8	10A Подогрев сидений, кондиционер
9	10A Память сидений
10	15A Кондиционер
11	15A Кондиционер
12	10A Круиз-контроль, диагностический разъем, датчик скорости, селектор коробки передач, индикаторы коробки передач, система динамического контроля устойчивости автомобиля (VDC), бес ключевой доступ, противоугонная система Nissan (NATS), система адаптивного освещения (AFS), задняя шторка, зуммер, подсветка панели приборов, комбинация приборов, аудиосистема, обогрев заднего стекла, подогрев сидений, корректор фар, задние фонари, кондиционер
13	10A SRS
14	10A Комбинация приборов: подсветка панели приборов, зуммер, индикаторы коробки передач, селектор коробки передач (PNP), круиз контроль, диагностический разъем, ручной режим переключения передач (CVT), ABS, система динамического контроля устойчивости автомобиля (VDC), SRS, бесключевой доступ, задняя шторка, система зарядки, фары, передние противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, задние фонари, лампы заднего хода, AV модуль
15	15A Вентиляция сидений, омыватель фар, омыватель стекла
16	Не используется
17	15A Центральный замок, круиз контроль, диагностический разъем, блок управления коробкой передач, датчик температуры масла коробки передач, блок управления двигателем, селектор коробки передач, ручной режим переключения передач (CVT), система динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонная система Nissan (NATS), замок багажника, стеклоподъемники, люк, обогрев заднего стекла, электропривод сидений, память сидений, корректор фар, фары, передни противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, комбинированный переключатель, задний переключатель, подсветка панели приборов, комбинация приборов, освещение салона, зуммер, индикаторы коробки передач, AV модуль
18	15A Селектор коробки передач, центральный замок, бесключевой доступ, противоугонная система Nissan (NATS), память сидений, освещение салона, зуммер
19	10A Подушки двигателя, диагностический разъем, ручной режим переключения передач (CVT), система динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонная система Nissan (NATS), кондиционер, задние фонари, подсветка панели приборов, комбинация приборов, зуммер, AV модуль, индикаторы коробки передач
20	10A Стоп-сигналы, выключатель стоп-сигналов, круиз контроль, система динамического контроля устойчивости автомобиля (VDC), ABS, селектор коробки передач
21	10A Освещение салона, подсветка зеркала в козырьке
22	10A Крышка бензобака
S	Запасной предохранитель

За прикуриватель отвечает предохранитель номер 7 на 15А

Отдельно с правой стороны может находится реле обогрева заднего стекла.

p, blockquote 12,0,0,0,0 -->

Блоки под капотом

В моторном отсеке находятся 2 основных блока с реле и предохранителями, и плавкие вставки на плюсовой клемме аккумулятора.

p, blockquote 13,0,0,0,0 -->

Схема расположения блоков

p, blockquote 14,0,0,0,0 -->

p, blockquote 15,0,0,0,0 -->

Блок справа

Находится рядом с бочком омывающей жидкости.

p, blockquote 16,0,0,0,0 -->

p, blockquote 17,0,0,0,0 -->

Фотография

p, blockquote 18,0,1,0,0 -->

p, blockquote 19,0,0,0,0 -->

Схема

p, blockquote 20,0,0,0,0 -->

p, blockquote 21,0,0,0,0 -->

Назначение элементов

p, blockquote 22,0,0,0,0 -->

Предохранители
71	15A Габаритные огни
72	10A Дальний свет с правой стороны
73	20A Реле стеклоочистителя
74	10A Дальний свет с левой стороны
75	20A Обогрев заднего стекла
76	10A Ближний свет с правой стороны
77	15A Главное реле, блок управление двигателем, противоугонная система Nissan (NATS)
78	15A Блок предохранителей и реле
79	10A Реле кондиционера
80	Не используется
81	15A Реле топливного насоса
82	10A Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC)
83	10A Блок управления двигателем, датчик скорости, блок управления коробкой передач, датчик температуры масла коробки передач, датчик оборотов (CVT), стартер
84	10A Стеклоочиститель и омыватель
85	15A Подогреваемый кислородный датчик
86	15A Ближний свет с левой стороны
87	15A Дроссельная заслонка
88	15A Передние противотуманные фары
89	10A Блок управления двигателем
Реле
R1	Главное реле
R2	Реле дальнего света фар
R3	Реле ближнего света фар
R4	Реле стартера
R5	Реле зажигания
R6	Реле вентилятора системы охлаждения 3
R7	Реле вентилятора системы охлаждения 1
R8	Реле вентилятора системы охлаждения 2
R9	Реле дроссельной заслонки
R10	Реле топливного насоса
R11	Реле противотуманных фар

Блок с лева

Расположен рядом с аккумулятором.

p, blockquote 23,0,0,0,0 -->

p, blockquote 24,0,0,0,0 -->

Схема

p, blockquote 25,0,0,0,0 -->

p, blockquote 26,0,0,0,0 -->

Обозначение

Предохранители высокой мощности

Они расположены на плюсовой клемме аккумуляторной батареи.

p, blockquote 28,0,0,0,0 -->

Блок в салоне

Находится в панели приборов, за перчаточным ящиком.

p, blockquote 30,0,0,0,0 -->

Фотография

p, blockquote 31,0,0,0,0 -->

p, blockquote 32,0,0,0,0 -->

Схема

p, blockquote 33,0,0,0,0 -->

p, blockquote 34,0,0,0,0 -->

Описание

p, blockquote 35,0,0,0,0 -->

1	15А Подогрев передних сидений
2	10А Подушки безопасности
3	10А ASCD переключатель, Выключатель стоп-сигналов, Корректор фар, Диагностический разъем, Блок управления кондиционером, Датчика угла поворота рулевого колеса, Блок управления кузовной электроникой (BCM), Переключатель подогрева сидений, Датчик газа, Ионизатор, Задняя шторка, Переключатель вентиляции передних сидений, Переключатель вентиляции заднего сидения, Блок вентиляции сидений, Подушки двигателя
4	10А Комбинация приборов, Селектор коробки передач, Реле лампы заднего хода, AV модуль
5	10А Крышка бензобака
6	10А Диагностический разъем, Кондиционер, Разъем ключа, Зуммер ключа
7	10А Стоп-сигналы, Блок управления кузовной электроникой (BCM)
8	Не используется
9	10А Разъем ключа, Кнопка запуска
10	10А Память сидений, Блок управления кузовной электроникой (BCM)
11	10А Панель приборов, Блок управления коробкой передач
12	Запасной предохранитель
13	Запасной предохранитель
14	Не используется
15	10А Обогрев зеркал, Кондиционер
16	Не используется
17	20А Обогрев заднего стекла
18	Не используется
19	Не используется
20	Прикуриватель
21	10А Аудиосистема, Дисплей, Аудиосистема BOSE, Блок управления кузовной электроникой (BCM), Мультифункциональный переключатель, DVD плеер, Переключатель зеркал, AV модуль, Блок навигации, Камера, Блок переключателей задних пассажиров, Кондиционер
22	15А Розетка
23	15А Реле отопителя
24	15А Реле отопителя
25	Запасной предохранитель
26	Не используется

За прикуриватель отвечает предохранитель номер 20 на 15А.

Блоки под капотом

Два основных блока находятся с левой стороны, под защитной крышкой.

p, blockquote 37,0,0,0,0 -->

p, blockquote 38,0,0,0,0 -->

Фотография

p, blockquote 39,0,0,0,0 -->

p, blockquote 40,0,0,0,0 -->

Блок 1

Схема

p, blockquote 41,0,0,0,0 -->

p, blockquote 42,0,0,0,0 -->

Расшифровка

Блок 2

Схема

p, blockquote 44,0,0,0,0 -->

p, blockquote 45,0,0,0,0 -->

Назначение

Предохранители высокой мощности

Они размещаются на плюсовой клемме аккумуляторной батареи.

p, blockquote 47,0,0,0,0 -->

Схема

p, blockquote 48,0,0,0,0 -->

p, blockquote 49,0,0,0,0 -->

Расшифровка

Руководство по эксплуатации

p, blockquote 51,0,0,0,0 -->

Блок в салоне

Находится в панели приборов, как и у предыдущих поколений. Пример доступа смотрите на изображении.

p, blockquote 52,0,0,0,0 -->

p, blockquote 53,0,0,0,0 -->

Фотография

p, blockquote 54,0,0,1,0 -->

p, blockquote 55,0,0,0,0 -->

Обозначение

p, blockquote 56,0,0,0,0 -->

p, blockquote 57,0,0,0,0 -->

Сверяйте назначение с вашим, на обратной стороне крышки. Так как возможно различное исполнение блока. За прикуриватель отвечает предохранитель на 20А и их может быть несколько.

p, blockquote 58,0,0,0,0 --> пример иного наполнения блока с предохранителями в ниссан теана 3-го поколения

С обратной стороны также находятся некоторые элементы реле.

p, blockquote 59,0,0,0,0 -->

Блоки под капотом

Они расположены с левой стороны моторного отсека, рядом с аккумулятором.

p, blockquote 60,0,0,0,0 -->

p, blockquote 61,0,0,0,0 -->

Блок 1

Доступ к блоку

p, blockquote 62,0,0,0,0 -->

p, blockquote 63,0,0,0,0 -->

Фотография

p, blockquote 64,0,0,0,0 -->

p, blockquote 65,0,0,0,0 -->

Описание предохранителей

p, blockquote 66,0,0,0,0 -->

p, blockquote 67,0,0,0,0 -->

Блок 2

Перевод обозначения

p, blockquote 68,0,0,0,0 -->

p, blockquote 69,0,0,0,0 -->

Так же на плюсовой клемме аккумулятора будут находится предохранители высокой мощности в виде плавких вставок.

p, blockquote 70,0,0,0,0 -->

Руководство по эксплуатации

p, blockquote 71,0,0,0,0 -->

p, blockquote 72,0,0,0,0 --> p, blockquote 73,0,0,0,1 -->

Давай, шевелись: почему перестают работать дворники и как чинить трапецию

Наверное, многим владельцам не очень новых автомобилей знакома ситуация, при которой щётки стеклоочистителя внезапно начинают работать медленнее обычного, а потом останавливаются окончательно. Иногда – прямо на половине хода, посреди стекла. Виноват в этом, к сожалению, не копеечный предохранитель. Во всём виновата трапеция.

Просто о простом

Трапеция дворников – этот тот самый механизм, благодаря которому вращательное движение мотора привода щёток преобразуется в их поступательное движение. На первый взгляд, ничего сложного в трапеции нет: несколько тяг, шарнирных соединений и втулок. Тем более непонятно, что там может сломаться. Обычно ничего и не ломается, просто со временем соединения забиваются грязью, корродируют и теряют подвижность. И вот в случае такого артрита у трапеции дворники сначала ходят медленнее, потом просто встают колом.

Есть ещё один вариант развития событий: горит моторчик. Этого лучше не ждать, а приниматься за ремонт. В сервисах в зависимости от их жадности за эту работу просят разные деньги. Кто-то готов сделать за пятьсот рублей (что редко), кто-то – за полторы тысячи (что чаще). Не грабёж, конечно, но многие, скорее всего, захотят поковыряться в любимой машине самостоятельно. Поэтому расскажем, как это сделать. В конце будет бонус для тех, что читает инструкцию после того, как уже всё сломает.

Работа имеет один весомый плюс: для её выполнения не требуется сложных «приспособ», динамометрических ключей, подъёмника или синхрофазотрона. Мы, например, всё сделали обычным набором инструментов из известного магазина за 600 рублей. Помимо отвёртки, ключей, молотка и «торкса» потребуется ещё графитовая смазка и какой-нибудь жидкий ключ вроде WD40, «Валеры», Runway или любой другой – тут всё на ваш вкус.

Практически все трапеции устроены одинаково и закисают в одном и том же месте. Мы будем в качестве примера разбирать Форд Фокус, трапеция которого уже три поколения подряд упорно закисает в самый неподходящий момент. Стабильность, чёрт бы её побрал. Есть ещё целый список машин, у которых трапеция закисает чаще, чем хотелось бы: от Mercedes W204 до Hyundai Elantra IV и любых Kia Ceed. Принцип везде будет одинаковым. Поэтому расскажем, как всё сделать на Форде, а если вам повезло купить другую машину, просто аккуратно проецируйте этот гид на свой автомобиль.

Болты, защёлки и гибкие пальцы

Сначала снимаем поводки дворников. Тут всё просто: снимаем защитные колпачки, откручиваем гайки и стаскиваем их со своих осей. Здесь ничего сложного нет.

Затем переходим к демонтажу пластикового жабо. У Фокуса оно из двух частей – верхней и нижней. Верхняя половина крепится простыми защёлками, которые легко сдвигаются отвёрткой. Главное – крепко держать их пальцами, потому что в последний момент защёлка может улететь куда-нибудь в моторный отсек. Складываем снятые защёлки вместе с гайками и шайбами от поводков дворников, вытаскиваем из паза уплотнительную резинку и снимаем половину жабо. И опять же – всё это сделать несложно.

На этом этапе трапецию уже хорошо видно. Некоторые тут уже останавливаются и вынимают её из машины. Честно говоря, это не очень просто, поэтому поработаем отвёрткой ещё немного и разберём машину чуть больше. Достаточно выкрутить всего два болта со шляпками под торкс, чтобы снять нижнюю часть жабо. Зато доступ к трапеции получится прямо-таки шикарным. Поэтому тратим ещё пару минут и снимаем эту деталь.

Только делать это надо осторожно: инженеры Форда (будь они прокляты хотя бы только за один замок капота!) зачем-то сделали подогрев лобового стекла двухзонным, поэтому справа и слева под жабо видны разъёмы подогрева половин стекла. Если размахивать снятым пластиком, как Тарас Бульба шашкой, можно повредить шлейфы.

Итак, мы теперь мы видим трапецию полностью.

В нашем случае трапеция крепится тремя болтами, которые мы и выкручиваем. Теперь можно вытаскивать её наружу, но опять же – очень осторожно. Нет ничего удивительного в том, что к мотору трапеции подходят провода, которые рвать не надо. Надо снять клемму, но это проще сделать, если немного вытащить всю трапецию на свет божий. Длина проводов это позволяет, а защёлку разъёма инженеры Форда (пусть им будет пусто за всю электрику!) поставили снизу. Так, что на месте её зажать очень и очень трудно. Поэтому немного вытаскиваем трапецию наружу, затем снимаем клемму.

Всё, трапеция у нас в руках. Можно выдохнуть. Но не сильно, потому что самое сложное нас ждёт впереди.

Немного силы и много умения

Шарнирные соединения трапеции обычно делают из полиформальдегида. Это такой прочный материал с очень низким коэффициентом трения. Из него, например, в последнее время часто делают медиаторы для гитаристов. А для машин – вот такие соединения, где сила трения должна быть минимальной, а износостойкость – высокой. Еще он не ржавеет, что тоже неплохо. В силу всех этих факторов можно сказать, что разбирать шарниры практически бессмысленно: там ничего не закисает, а ломать соединение ради любопытства вредно. Ну а если всё-таки разберёте, можно убрать оттуда грязь. Вот это будет не лишним.

А теперь перейдём к нашему главному врагу. Трапеция закисает именно в этих местах: это втулки с осями поводков. Как только их не пытаются защитить всякими колпачками и колечками, но вода всё-таки попадает внутрь и делает своё чёрное дело.

Оси надо вытащить из втулок. Для этого сначала снимаем защитный колпачок и стопорное кольцо. Насчёт подлости последнего предупреждать не буду: все знают, что оно может улететь куда угодно. Но при некоторой сноровке снять него несложно.

А вот теперь начинаются танцы с бубном. Точнее, с молотком, «вэдэшкой» и матюгами. Если трапеция ещё не закисла намертво и дворники хотя бы как-то ходили, выбить оси будет намного проще. В противном случае будет сложно. К тому же стучать молотком придётся по торцу, на котором нарезана резьба под сами дворники. Если это делать с фанатизмом, дворник потом поставить на своё место не получится. А без фанатизма выбить ось из втулки сложно.

Тут помогут жидкие ключи (но это не точно). Тем, кто ими раньше не пользовался, дам один единственный совет: брызгать на ось и лупить молотком одновременно бесполезно. Сначала надо забрызгать закисшее соединение, потом подождать минут пять-десять, потом можно постучать молотком. Если ось хотя бы чуть-чуть сдвинулась с места, процедуру стоит повторить. Лишней «вэдэшки» не бывает.

Итак, допустим, что выбить ось всё-таки удалось. Осталось её только смазать. Многие ошибочно полагают, что та же самая WD-40 так хорошо размягчает коррозию, удаляет влагу и творит прочие чудеса. А еще – что детали, на которые она попала, потом никогда не ржавеют. Это не так. Пока эта чудо-жижа не высохла, ось даже будет неплохо вращаться в своей втулке из-за небольшого количества масла в «вэдэшке». Но хватит её ненадолго, как и в случае с любым другом «жидком ключом». Смазки из них плохие, так что как только ось высохнет, её надо смазать. Лучше всего подойдёт графитовая смазка. Ну и когда ось щедро смазана, всё можно собирать в обратном порядке. Кто один раз разобрал, всегда сможет собрать обратно.

Важен только один момент: желательно перед установкой поставить трапецию в то положение, в котором она когда-то закисла. Иначе есть неиллюзорные шансы после первого же включения перемолотить ожившим механизмом и дворники, и самого себя.

Обещанный бонус

К сожалению, у очень сильных и упорных людей ремонт трапеции часто заканчивается её полным разрушением с помощью молотка и собственной дури. Площадка, на которой стоит мотор, часто сделана из довольно хрупкого сплава, который не выдерживает упорства владельца молотка. Она ломается, и в этом случае никакие чудеса вроде супротека, синей изоленты и димексида уже не помогут. Выход один – покупать другую трапецию. Новую, оригинальную, аналог, с разборки, китайскую – вопрос денег, предпочтений или религии, выбор за вами. Главное, что бесплатная работа обернётся тратами на новые запчасти и лишними действиями, связанными с перестановкой мотора. Можно, конечно, купить в сборе, но это будет заметно дороже.

А при покупке трапеции с разборки нужно её хорошенько проверить. В лучшем случае она тоже будет закисшая, и её придётся точно так же разбирать и смазывать. В худшем она может быть разбита: со временем соединения из полиформальдегида изнашиваются и начинают люфтить. А с этим бороться уже невозможно.

Не работают дворники ниссан кашкай

Afonja82

Member

Где расположено реле дворников?

Nark0tik

Member

Где расположено реле дворников?

Fikus

Member

Boris 50

Well-known member

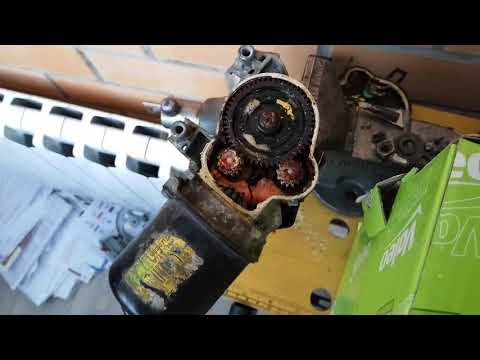

Нужно разобрать моторчик, и всё внимательно там осмотреть!

Ну, или заменить моторчик, что будет несколько дороже финансово.
===========

Ниже привёл пару статей, и несколько видео по этим проблемам для понимания ситуации.
Ничего трудного там нет, всё ремонтируется достаточно легко и просто.

Xamon

New member

Вот фото крышки. Больше никаких обозначений на моторе нет.

Если бы можно было купить только эту крышку, то вопрос ремонта контактов был бы решен. А так продаётся только мотор в сборе с трапецией. По крайней мере, отдельно моторчик я не нашёл. Цена вопроса 12-15 т.р.

Boris 50

Well-known member

т.к. там, достаточно часто смазка усыхает, и втулки пальцев заклинивает, а шаровые шарниры часто срывает.
И трапецию придётся менять, или колхозить на восстановление.

Nissan Qashqai +2 2008 Дворники.

Опции темы

Поиск по теме

Nissan Qashqai +2 2008 Дворники.

Добрый всем вечер! Требуется помощь! Утром завел автомобиль, включил дворники но они отказались работать, задний дворник работает. По истечению минут пяти заработали и передние, но перестали отключатся, работают в среднем положение не прерывистом и не останавливаются даже при выключенном зажигании. Подскажите у кого была подобная проблема что может быть? Предохранитель вынул остановились! Завтра новый год к электрикам не попасть а нужно будет ехать за 100 км, обещают снег и 0,-1.

Релюхе капут,или переключатель развалился.

Не понятно почему при выключенном зажигании работает?

Склоняюсь к зачистки контактов в переключателе.

Этот метод с детства узнал , когда батя кулаком по ящику бил и вспоминал его мать , когда картинка рябила .

Последний раз редактировалось Художник Неместный; 31.12.2019 в 06:31 .

Езжай спокойно. По дороге периодически вставляй-вытаскивай предохранитель.
После НГ заедь к электрикам.

Последний раз редактировалось Xella; 31.12.2019 в 07:04 .

Тоже вариант . А ещё можно два провода с преда вывести в салон , выключатель на них влепить и так руководить дворниками .

У автора форс мажор , надо все варики отрабатывать . Электрики не скоро нарисуются .

Замена подрулевого переключателя.

Эта проблема может , мгновенно поменять ситуацию. Щетки перестанут двигаться ВООБЩЕ. Исходить надо из этого и к этому быть готовым. Могу долго и подробно описывать как и что проверять и ремонтировать , но чтоб понять вам все это надо в авто-электрики разбираться и ее механике. А вот до спеца надо ехать и как щетками воду с лобовика смахивать расскажу. Это не сложно понять после и до нового года. Вам надо отпустить -открутить слегонца гайку ,которой прикручивается щетко-дердатель к механизму движения щетками , чтоб его не сломать при внешнем движение щеткой в ручную , для этого к щеткодержателю ближе к самой щетке привязываете веревку не толстую типа шнурка, ее один конец заводите через левое переднее окно в салон , а другой конец через правое переднее окно , и вот САМОЕ ГЛАВНОЕ , ПОМОЩНИКУ МНОГО НЕ НАЛИВАЙТЕ , чтоб он с требуемого ритма не сбивался и не заснул. Подергивая то один то другой шнурок , можно нормально чистить лобово стекло. Но мы то ни когда легких путей не искали . а сажали на дверь снаружи крепкого парня ,когда с ружьем , когда с фарой искателем , а когда просто с бревном на перевес, ну а в этом случае с тряпкой в руках и он чистил стекло пока не совсем околеет . Потом его меняли. И так зрячими и с добычей доезжали всегда до электрика в том числе.

Это только на бигусе миллионнике можно из окна в окно резинкой от подштанников дворники двигать. На кашкае конструкция трапеции не позволит это сделать.

Автар, у тебя руки из одного места растут, ты руко*** классический. Иди на х. Ты позоришь нашу нацию, цевилизацию.

Всем привет и с новым годом . Проблему решил ещё 31.12.2019 все таки нашел электрика, можно сказать вывел из за стола) Проблема была в следующем, на дальнем блоке под предохранителями сверху есть микросхема в которую в паяны реле. 2 из них относятся к переднем стекло очистителям. Одно из них отвечают за работу дворников, 2-е за максимальные обороты дворников залипло реле которое отвечает за работу дворников. Временно проблему устранили, вскрыв реле и разомкнули контакт . Пока что все работает но требуется замена реле! Всем спасибо за советы и ещё раз с новым годом .

Тема: Nissan Qashqai остановить щетки

Опции темы

Nissan Qashqai остановить щетки

боролся-ли кто с проблемой щетки переднего стекла не останавливаются.
По словам клиента иногда останавливаются, при выключении зажигания всегда останавливаются
при включении как-правило снова запускаются.
если остановились в нижней мертвой точке то стоят, а в остальных положениях крутятся

Ищи проблему в контактной группе на редукторе моторчика стеклоочистителя-разбирай и смотри,либо контакт сбился,либо стружка.

да там клиент уже пять раз побывал, интернет уже весь перерыл,
говорит у многих проблема , но нету решения, завтра буду решать японские недоделки.

А в БСМЕ в текущих что говорит? Возможно что и медь стерлась в ручке и подкорачивает контакты в переключателе.

в БСМ все как положено видит, всмысле что нажимаешь то и показывает

А IPDM получает сигнал о положении дворников?

Вот, вот. Осталось либо мотор дворников в сборе поменять либо IPDMR ковырять или менять

проблему решил с помощью установки двух деталей (реле и конденсатор)

Нужно было проверить датчик дождя, обычно собака там зарыта!

датчик дождя отрабатывал как положено

Интересна истинная причина.
Та же проблема и те же изыскания,мотор пере ковыряли там все ОК,полезли IPDM по параметрам тоже правильно.
Если удержать в нижнем положении останавливается,если подать управляющий минус тоже останавливаются.
Подозрение на залипающую реле,пока не хочется лепить схему увеличивающую время управляющего минуса.
Тему новую создавать не зачем очень уж похожая моя получится,если автор конечно не против.
Спасибо.

Добрый вечер, уважаемый serge22! У меня в точности такая же проблема с дворниками как и у Вас! Подскажите пожалуйста где искать это реле дворников, уже весь блок с предохранителями под капотом перерыл, ничего не могу понять! Если можно, выложите пожалуйста фото. Заранее спасибо!

если я не ошибаюсь, то у кашкая как и у рено вроде нет отдельного реле на дворники, ими управляет ЦКБС, если это все-же не так, то посмотри возле блока предохранителей в салоне

Да, отдельного реле, которое бы свободно доставалось и менялось вроде нет. Оно скорее всего впаяно в микросхему блока IPDM, который как раз таки и находится под капотом! Но какое из них отвечает за дворники, и какое именно реле и конденсатор менял serge22, вот в чем вопрос.

нее, под капотом только моторный блок. вся остальная электрика управляется блоком в салоне

Выкладываю фото блока IPDM под капотом. На первой картинке все доступные реле и предохранители, а на второй внутрення часть блока (в разобранном виде). Красным обведено вероятное реле!1.JPG2.jpg

вот тоже надо было сделать управление реле от переключателя, но засомнивался, не навредит ли это самому переключателю ?

18.31 Перечень неисправностей

Неисправны двигатель стеклоочистителя или подводящий провод?

Выяснить наличие неисправности двигателя стеклоочистителя или проводки вам поможет следующая проверка:

Не работают дворники

Где расположено реле дворников?

Well-known member

Нужно разобрать моторчик, и всё внимательно там осмотреть!

Ну, или заменить моторчик, что будет несколько дороже финансово.
===========

New member

Well-known member

Трапеция Кашкая — ремонтируем и обслуживаем самостоятельно

Основными причинами, из-за которых выходят из строя дворники Nissan Qashqai, являются механические и электрические неисправности. Ремонт трапеции стеклоочистителей Ниссан Кашкай в сервисе будет стоить не дешево. Это обусловлено тем, что там выполняют замену блока целиком. Разберемся, как выявить и устранить проблему собственными силами.

Ремонт трапеции дворников Кашкая

Когда дворники Ниссан Кашкай не работают по причине поломки механизмов трапеции, водитель, как правило, будет наблюдать следующие признаки:

один стеклоочиститель отрабатывает, а второй остается в неподвижном состоянии;
происходит замедление движения дворников на определенном участке стекла, затем скорость стабилизируется.

При наблюдении указанных проблем потребуется приступать к ремонту трапеции. Начинать необходимо с ее демонтажа. Для этого необходимо выполнить следующие мероприятия:

Аккуратно поддеваются и снимаются декоративные крышки направляющих осей стеклоочистителя;
Демонтируются поводки водительского и пассажирского дворника. На этом этапе, практически всегда начинаются сложности. Дело в том, что в процессе эксплуатации место посадки поводком окисляется и снять их становится крайне трудно. Применение жидкости WD-40 спасает не всегда. Для снятия поводка потребуется использовать съемник. При этом нужно действовать аккуратно, чтобы не разбить лобовое стекло;
В дальнейшем снимаются пластиковые фиксаторы, и демонтируется жабо. При этом можно не отсоединять шланги подачи омывающей жидкости к форсункам дворников. Их длины хватает для отвода жабо в сторону. После этого открывается полный доступ к трапеции Ниссан Кашкай;
Для снятия механизма остается открутить два фиксирующих болта и отсоединить питающую фишку от электрического мотора.

Ремонт сустава

Со временем в трапеции стеклоочистителей Nissan Qashqai могут выработаться шарниры, что приводит к расцепке тяг. Это происходит из-за постепенного снижения количества смазки в трущихся соединениях. Для устранения указанной поломки потребуется просверлить сквозные отверстия через развалившиеся на части составные элементы сустава. В дальнейшем в полученный проем вставляется болт подходящего диаметра и фиксируется гайкой. При этом понадобится очистить от грязи все элементы трапеции и произвести ревизию.

Профилактика механической части и моторчика

Ремонт дворников Ниссан Кашкай можно избежать, если во время производить техническое обслуживание электромотора и механической части. Процесс проведения профилактики начинается с очистки пространства под жабо стеклоочистителей. Как правило, там скапливается грязь, листва и другой мусор. В дальнейшем потребуется проверить состояние смазки в отдельных узлах трапеции Ниссан Кашкай. Для этого необходимо ее разобрать в следующем порядке:

При помощи отвертки аккуратно, чтобы не повредить защитную резинку, отстегиваются тяги от шарниров;
Демонтируются стопорные кольца и вынимаются оси, которые отвечают за перемещение поводков дворников;
Далее снимается крышка редуктора электрического мотора. Она фиксируется четырьмя защелками и небольшим количеством клея.

Все узлы трапеции осматриваются на наличие смазки, которая добавляется. В качестве смазывающего материала можно использовать солидол или смазку для ШРУСов.

На демонтированной крышке редуктора проверяется состояние контактной части. Их ревизия заключается в нанесении смазки для электрических проводников. Также необходимо проверить правильное положение контактов, подогнув при необходимости.

После проведения профилактики трапеция стеклоочистителя собирается в обратном порядке.

Возможные электрические причины и их устранение

Частой причиной выхода из строя стеклоочистителей Ниссан Кашкай является неисправность электрической схемы. В первую очередь понадобиться проверить целостность плавких вставок предохранителей:

F4 (30 А) – расположен в монтажном блоке моторного отсека;
F18 (20 А) – смонтирован в блоке предохранителей салона.

При их исправности, следует продолжить поиск повреждения электрической схемы. Для этого потребуется использовать мультиметр. Несмотря на сложную схему подачи питания на дворники, из-за наличия нескольких режимов работы и функции датчика дождя, проблему можно устранить самостоятельно.

Далее проверяется реле дворников Ниссан Кашкай, которое обеспечивает работу механизма в требуемых интервалах. При его неисправности потребуется произвести замену. В редких случаях наблюдается выход из строя электромотора редуктора дворника или обрыв питающего провода. Для уточнения проблемы необходимо напрямую подать напряжение на двигатель стеклоочистителя. Если будет наблюдаться его работа, то потребуется заменить питающий провод, в противном случае – заменяется электродвигатель.

Причиной нарушения нормальной работы стеклоочистителей, также может стать переключатель режимов. Он состоит из нескольких контактов, при образовании окислений на одном из них происходит блокирование работы всего комплекса. Можно устранить проблему посредством чистки контактной части, при отсутствии механического износа. В противном случае выполняется замена переключателя.

При возникновении ситуации, когда дворники не опускаются в стартовое положение, следует проверить на целостность провод Е53. Он подключен между переключателем режимов и электрическим мотором редуктора стеклоочистителя. Проверка выполняется следующим образом:

мультиметр устанавливается в режим измерения постоянного напряжения;
один контакт измерительного прибора устанавливается на массу автомобиля, а второй к клемме провода Е53;
если кабель цел, то мультиметр покажет напряжение идентичное показаниям бортовой сети.

Заключение

Выполнить ремонт трапеции дворников Кашкая самостоятельно не только возможно, но и экономно. Не стоит сразу приобретать весь узел целиком, для начала рекомендуется выявить конкретную причину неисправности.

Не работают дворники ниссан кашкай

Вы здесь » Клуб Nissan Teana » I: Электрика, Свет, Тюнинг » резко перестали работать дворники, в чем может быть проблема?

резко перестали работать дворники, в чем может быть проблема?

Отредактировано densokol (26.11.2012 20:37:18)

Предохранители 73 и 78 под капотом
Возможно, механика. Про нее ТУТ и далее.

Отредактировано tvent (27.11.2012 07:43:44)

Предохранители 73 и 78 под капотом
Возможно, механика. Про нее ТУТ и далее.

Отредактировано tvent (Сегодня 07:43:44)

Спасибо, все дело в тяге, её сорвало, менять не стал, сделал в сервисе , три рубля удовольствие.

tvent
Привет! я так и не понял где стоит реле очистителей ветрового стекла ! пожалуйста подскажи

tvent
Привет! я так и не понял где стоит реле очистителей ветрового стекла ! пожалуйста подскажи

Реле дворников целых три(((. Впаяны в плату IPDM. Плата в блоке предохранителей. Тот который на картинке выше.
Запустил тест проверки. Ссылка тут Активный тест проверки электрооборудования

Три рубля. ОГО!!
А что так дорого? Я заказывал тягу=500р(4 дня ожидания), + замена 300р(но можно и самомутам ничего сложного) .Вот!
Или я не про то думаю??

Мне тяга обошлась в 600р, а поменял ее я сам, там все оч просто

Была такая проблема ехал в Челябинск лило как из ведра, резкая остановка дворников съехал на обочину дождался пока дождик утихнет и начал искать причину прозвонил все предохранители тестером все в порядке, сразу понял что это тяга так как дворники легко ходили от руки, снял жабо и вот она родная )) слетела, искать и заказывать негде а ехать нужно снял тягу на концах две пластиковых шайбы одна, ту с которой вылетело почистил промыл ВД ШКОЙ внутри этого пятака лепестки аккуратно подогнул их, вокруг получилось небольшое пространство туда сделал колечко с проволоки залил во внутрь силиконовой смазки одел все на место и поехал дальше ))) все про все минут 30. Езжу уже почти пол года все тьфу тьфу работает,

Авто-помощь

Советы для автомобилистов

Не работают двориники на Ниссан Кашкай

Такая проблема может возникнуть на автомобиле в любое время года. Причин для этого довольно много, попробуем рассмотреть некоторые из них. В первую очередь необходимо убедиться, что в системе не произошло заклинивание механизма. Так в зимнее время очень часто щётки примерзают к лобовому стеклу, работа стеклоочистителя блокируется. Иногда застопориться трапеция может в шарнирных соединениях, обработка их противокоррозионной жидкостью восстанавливает их подвижность. Но это ещё не всё.

Где ещё искать «болячки»

К сожалению, большая часть неисправностей приходится на электрическую схему этого механизма и замена предохранителей далеко не всегда восстанавливает работоспособность устройства. Проверять следует предохранители F4 на 30 Ампер, который расположен в моторном отсеке, и F18 на 20 Ампер, он находится в салонном блоке. Если подвижек после замены предохранителей не произошло, поиск следует продолжить.

На что обратить внимание

Если очистки лобового стекла нет при исправных предохранителях, виновником может стать реле, которое отвечает за интервалы работы механизма. В этом случае реле следует заменить, так как отремонтировать его практически невозможно. Иногда случается обрыв провода, который подаёт питание на мотор редуктора стеклоочистителя. Попробуйте подать напряжение прямо на двигатель, сразу станет ясно кто виноват. Зависание щёток можно устранить, но если обмотка имеет обрыв, электродвигатель меняют новым.

Проверить наличие напряжения или сопротивление обмотки можно автомобильным тестером. В некоторых случаях источник проблем находится в переключателе режимов, его многие называют «балалайкой». Достаточно окисления одного из контактов для того, чтобы заблокировать всю работу системы. Окисленные контакты можно очистить, но если они уже изношены, переключатель заменяют.

Некоторые водители отмечают, что щётки не возвращаются в исходное положение. В таком случае проверяют исправность провода Е53, который связывает переключатель режимов и электродвигатель. Для этого следует установить один щуп на клемму Е53, а второй щуп на массу машины. Вольтметр должен показать напряжение бортовой сети. По отзывам автомобильных электриков, провод практически никогда не выходит из строя, чаще всего виновником становится переключатель режимов работы стеклоочистителя.

Тема: Не работают дворники

Опции темы

Версия для печати
Подписаться на эту тему…

Поиск по теме

Не работают дворники

Где расположено реле дворников?

Нужно разобрать моторчик, и всё внимательно там осмотреть!

Ну, или заменить моторчик, что будет несколько дороже финансово.
===========

Последний раз редактировалось Boris 50; 07.01.2019 в 04:59 .

Вот фото крышки. Больше никаких обозначений на моторе нет.
Если бы можно было купить только эту крышку, то вопрос ремонта контактов был бы решен. А так продаётся только мотор в сборе с трапецией. По крайней мере, отдельно моторчик я не нашёл. Цена вопроса 12-15 т.р.
