Почему клинит задний дворник Гранд Чероки WK2

Задний дворник Гранд Чероки со временем начинает всё медленней вращаться, после чего в какой-то момент просто останавливается, причём зачастую далеко не в стартовом положении. Ездить-то можно, но приятного мало. Крайслер предлагает только замену моторчика в сборе, однако есть вариант обойтись малой кровью и реанимировать старый.

Откидываем в сторону защёлку и откручиваем гайку, которой прижимается поводок.

Сам поводок насажен на шлицы, поэтому вместо традиционного сдёргивания рукой лучше воспользоваться двулапым съёмником и аккуратно его стянуть с вала. Риск повредить посадочное место намного меньше.

Под поводком находятся втулки, сняв которые можно увидеть огромное количество коррозии и самую вредную гайку из возможных.

Мало приятного крутить что-то настолько закисшее, когда нельзя приложить хорошее усилие. Стекло стоит хороших денег, поэтому заливаем всё преобразователем ржавчины и перемещаемся в салон.

Чтобы подобраться к моторчику изнутри, тянем пластиковую заглушку на себя.

Держится она за счёт пяти пластиковых защёлок по контуру, которые издают такие звуки, словно мы выдираем их с мясом.

Моторчик держится на двух шпильках по углам. На корпусе красуется Made in Japan и логотип компании Denso. Оригинальный артикул 55079213AB, за новый узел в конце августа 2020 года просят 8600 рублей. Не так, чтобы много, но и платить лишнее не хочется.

Плавно расшевеливаем гайку и подливаем свежий преобразователь ржавчины. Её весьма много, что хорошо видно на заднем фоне на стекле.

Ситуация осложняет, что ни постучать нельзя, ни погреть. Терпение, химия и труд всё перетрут. Гайка поддаётся на уговоры и мотор покидает насиженное место.

Пластиковый кожух будет мешать, поэтому снимаем его и сразу оттираем от оставленных ненароком пальцев.

Откручиваем четыре болта, снимаем заднюю крышку и запоминаем в каком положении стоял механизм. На нём есть метки, что облегчает процесс сборки.

Вынимаем подвижные элементы и откладываем в сторону. Все они пройдут через процедуру мойки и повторной смазки, пусть даже заводская выглядит вполне бодро и не успела ещё потемнеть.

На мотор приходят три провода: земля, управляющий плюс, защищённый предохранителем, и датчик положения. Последний фигурирует в документации как Park Switch Sense, он сообщает системе когда поводок припаркован, то есть смотрит на три часа. Если вы пролистаете до первой фотографии в статье, то увидите, что в нашем случае поводок смотрел на девять часов, а значит в системе при компьютерной диагностике обнаружится ошибка. Как такового датчика в системе нет, его роль выполняет пластиковая шестерня со скользящими контактами.

Сам мотор спокойно вращается при подаче напряжения, а это уже хорошая новость. В принципе, эта ситуация как раз типична, так как основная проблема узла это сам вал.

Основной порок ржавчины это существенное увеличение объёма относительно первоначального.

Заливаем всё восстановителем, выжидаем, очищаем и повторяем до победного.

Пусть вас не смущает образовавшаяся лунная поверхность, выщербленный вал будет работать не хуже нового, только ржаветь будет в разы быстрей. Если его периодически очищать и смазывать, ещё лет десять он выходит точно, если не вдвое больше.

Собираем все элементы на место, предварительно смазав. Если делаете всё сами в первый раз, не спешите сразу собирать автомобиль. Подсоедините разъём и проверьте, что поводок возвращается в одну и ту же позицию, а в системе нет ошибок.

Как видите, даже если хирург сказал резать, терапевтические методы воздействия могут сотворить чудеса.

Проверка функционирования и замена мотора стеклоочистителей

Проверка функционирования и замена мотора стеклоочистителей Jeep Grand Cherokee

Проверка функционирования и замена мотора стеклоочистителей

Очистители ветрового стекла

1. Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители - общая информация).
2. Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя).
3. Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители - общая информация). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
4. Снимите мотор привода стеклоочистителей (см. п. 1-5). Поверните ключ зажигания в положение ON.
5. При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, - восстановите нарушенное заземление.

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

1. Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.

1. Отсоедините отрицательный провод от батареи.
2. Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
3. Снимите крышку обтекателя (Глава Кузов).
4. Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
5. Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

1. Установку производите в обратном порядке.

Очиститель стекла двери задка

1. Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители - общая информация).
2. Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

1. Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
2. Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов).
3. Рассоедините электрический разъем на сборке мотора стеклоочистителя.
4. Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, - произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
5. Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

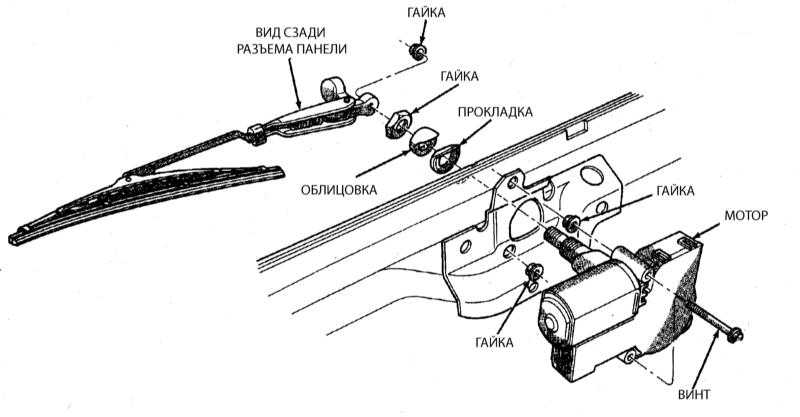

Детали установки стеклоочистителя окна двери задка

1. Отсоедините рычаг стеклоочистителя и снимите гайку, облицовку и прокладку.
2. Откройте дверь задка, снимите панель ее внутренней обивки (Глава Кузов) и рассоедините электрический разъем.
3. Поддерживая мотор одной рукой, отдайте два крепежных болта, затем снимите мотор с автомобиля.
4. Установку производите в обратном порядке.

Видео про "Проверка функционирования и замена мотора стеклоочистителей" для Jeep Grand Cherokee

Ремонт стеклоочистителя. Полное вскрытие и одно касание паяльником, разрешает ситуацию. Hyundai Tucson не работают передние стеклоочистители Замена насоса омывателя лобового стекла

Давай, шевелись: почему перестают работать дворники и как чинить трапецию

Наверное, многим владельцам не очень новых автомобилей знакома ситуация, при которой щётки стеклоочистителя внезапно начинают работать медленнее обычного, а потом останавливаются окончательно. Иногда – прямо на половине хода, посреди стекла. Виноват в этом, к сожалению, не копеечный предохранитель. Во всём виновата трапеция.

Просто о простом

Трапеция дворников – этот тот самый механизм, благодаря которому вращательное движение мотора привода щёток преобразуется в их поступательное движение. На первый взгляд, ничего сложного в трапеции нет: несколько тяг, шарнирных соединений и втулок. Тем более непонятно, что там может сломаться. Обычно ничего и не ломается, просто со временем соединения забиваются грязью, корродируют и теряют подвижность. И вот в случае такого артрита у трапеции дворники сначала ходят медленнее, потом просто встают колом.

Есть ещё один вариант развития событий: горит моторчик. Этого лучше не ждать, а приниматься за ремонт. В сервисах в зависимости от их жадности за эту работу просят разные деньги. Кто-то готов сделать за пятьсот рублей (что редко), кто-то – за полторы тысячи (что чаще). Не грабёж, конечно, но многие, скорее всего, захотят поковыряться в любимой машине самостоятельно. Поэтому расскажем, как это сделать. В конце будет бонус для тех, что читает инструкцию после того, как уже всё сломает.

Работа имеет один весомый плюс: для её выполнения не требуется сложных «приспособ», динамометрических ключей, подъёмника или синхрофазотрона. Мы, например, всё сделали обычным набором инструментов из известного магазина за 600 рублей. Помимо отвёртки, ключей, молотка и «торкса» потребуется ещё графитовая смазка и какой-нибудь жидкий ключ вроде WD40, «Валеры», Runway или любой другой – тут всё на ваш вкус.

Практически все трапеции устроены одинаково и закисают в одном и том же месте. Мы будем в качестве примера разбирать Форд Фокус, трапеция которого уже три поколения подряд упорно закисает в самый неподходящий момент. Стабильность, чёрт бы её побрал. Есть ещё целый список машин, у которых трапеция закисает чаще, чем хотелось бы: от Mercedes W204 до Hyundai Elantra IV и любых Kia Ceed. Принцип везде будет одинаковым. Поэтому расскажем, как всё сделать на Форде, а если вам повезло купить другую машину, просто аккуратно проецируйте этот гид на свой автомобиль.

Болты, защёлки и гибкие пальцы

Сначала снимаем поводки дворников. Тут всё просто: снимаем защитные колпачки, откручиваем гайки и стаскиваем их со своих осей. Здесь ничего сложного нет.

Затем переходим к демонтажу пластикового жабо. У Фокуса оно из двух частей – верхней и нижней. Верхняя половина крепится простыми защёлками, которые легко сдвигаются отвёрткой. Главное – крепко держать их пальцами, потому что в последний момент защёлка может улететь куда-нибудь в моторный отсек. Складываем снятые защёлки вместе с гайками и шайбами от поводков дворников, вытаскиваем из паза уплотнительную резинку и снимаем половину жабо. И опять же – всё это сделать несложно.

На этом этапе трапецию уже хорошо видно. Некоторые тут уже останавливаются и вынимают её из машины. Честно говоря, это не очень просто, поэтому поработаем отвёрткой ещё немного и разберём машину чуть больше. Достаточно выкрутить всего два болта со шляпками под торкс, чтобы снять нижнюю часть жабо. Зато доступ к трапеции получится прямо-таки шикарным. Поэтому тратим ещё пару минут и снимаем эту деталь.

Только делать это надо осторожно: инженеры Форда (будь они прокляты хотя бы только за один замок капота!) зачем-то сделали подогрев лобового стекла двухзонным, поэтому справа и слева под жабо видны разъёмы подогрева половин стекла. Если размахивать снятым пластиком, как Тарас Бульба шашкой, можно повредить шлейфы.

Итак, мы теперь мы видим трапецию полностью.

В нашем случае трапеция крепится тремя болтами, которые мы и выкручиваем. Теперь можно вытаскивать её наружу, но опять же – очень осторожно. Нет ничего удивительного в том, что к мотору трапеции подходят провода, которые рвать не надо. Надо снять клемму, но это проще сделать, если немного вытащить всю трапецию на свет божий. Длина проводов это позволяет, а защёлку разъёма инженеры Форда (пусть им будет пусто за всю электрику!) поставили снизу. Так, что на месте её зажать очень и очень трудно. Поэтому немного вытаскиваем трапецию наружу, затем снимаем клемму.

Всё, трапеция у нас в руках. Можно выдохнуть. Но не сильно, потому что самое сложное нас ждёт впереди.

Немного силы и много умения

Шарнирные соединения трапеции обычно делают из полиформальдегида. Это такой прочный материал с очень низким коэффициентом трения. Из него, например, в последнее время часто делают медиаторы для гитаристов. А для машин – вот такие соединения, где сила трения должна быть минимальной, а износостойкость – высокой. Еще он не ржавеет, что тоже неплохо. В силу всех этих факторов можно сказать, что разбирать шарниры практически бессмысленно: там ничего не закисает, а ломать соединение ради любопытства вредно. Ну а если всё-таки разберёте, можно убрать оттуда грязь. Вот это будет не лишним.

А теперь перейдём к нашему главному врагу. Трапеция закисает именно в этих местах: это втулки с осями поводков. Как только их не пытаются защитить всякими колпачками и колечками, но вода всё-таки попадает внутрь и делает своё чёрное дело.

Оси надо вытащить из втулок. Для этого сначала снимаем защитный колпачок и стопорное кольцо. Насчёт подлости последнего предупреждать не буду: все знают, что оно может улететь куда угодно. Но при некоторой сноровке снять него несложно.

А вот теперь начинаются танцы с бубном. Точнее, с молотком, «вэдэшкой» и матюгами. Если трапеция ещё не закисла намертво и дворники хотя бы как-то ходили, выбить оси будет намного проще. В противном случае будет сложно. К тому же стучать молотком придётся по торцу, на котором нарезана резьба под сами дворники. Если это делать с фанатизмом, дворник потом поставить на своё место не получится. А без фанатизма выбить ось из втулки сложно.

Тут помогут жидкие ключи (но это не точно). Тем, кто ими раньше не пользовался, дам один единственный совет: брызгать на ось и лупить молотком одновременно бесполезно. Сначала надо забрызгать закисшее соединение, потом подождать минут пять-десять, потом можно постучать молотком. Если ось хотя бы чуть-чуть сдвинулась с места, процедуру стоит повторить. Лишней «вэдэшки» не бывает.

Итак, допустим, что выбить ось всё-таки удалось. Осталось её только смазать. Многие ошибочно полагают, что та же самая WD-40 так хорошо размягчает коррозию, удаляет влагу и творит прочие чудеса. А еще – что детали, на которые она попала, потом никогда не ржавеют. Это не так. Пока эта чудо-жижа не высохла, ось даже будет неплохо вращаться в своей втулке из-за небольшого количества масла в «вэдэшке». Но хватит её ненадолго, как и в случае с любым другом «жидком ключом». Смазки из них плохие, так что как только ось высохнет, её надо смазать. Лучше всего подойдёт графитовая смазка. Ну и когда ось щедро смазана, всё можно собирать в обратном порядке. Кто один раз разобрал, всегда сможет собрать обратно.

Важен только один момент: желательно перед установкой поставить трапецию в то положение, в котором она когда-то закисла. Иначе есть неиллюзорные шансы после первого же включения перемолотить ожившим механизмом и дворники, и самого себя.

Обещанный бонус

К сожалению, у очень сильных и упорных людей ремонт трапеции часто заканчивается её полным разрушением с помощью молотка и собственной дури. Площадка, на которой стоит мотор, часто сделана из довольно хрупкого сплава, который не выдерживает упорства владельца молотка. Она ломается, и в этом случае никакие чудеса вроде супротека, синей изоленты и димексида уже не помогут. Выход один – покупать другую трапецию. Новую, оригинальную, аналог, с разборки, китайскую – вопрос денег, предпочтений или религии, выбор за вами. Главное, что бесплатная работа обернётся тратами на новые запчасти и лишними действиями, связанными с перестановкой мотора. Можно, конечно, купить в сборе, но это будет заметно дороже.

А при покупке трапеции с разборки нужно её хорошенько проверить. В лучшем случае она тоже будет закисшая, и её придётся точно так же разбирать и смазывать. В худшем она может быть разбита: со временем соединения из полиформальдегида изнашиваются и начинают люфтить. А с этим бороться уже невозможно.

Перестали работать дворники – выясняем и устраняем причину

Некачественная работа любого узла и элемента вашего автомобиля - это не просто дискомфорт в поездке, но и определенный раздражающий фактор. Вам каждый раз приходится сталкиваться с тем, что какой-либо предмет технологий не работает достойным образом и не предлагает достаточно высокого качества функционирования. Особенно сложно пережить такое для идеалистов, у которых все должно работать на высшем уровне и без проблем. Одним из самых досадных вариантов неполадок является выход из строя дворников. Если стеклоочистители перестали работать, машут произвольно или останавливаются вместе с выключением ручки управления прямо на середине стекла, стоит подумать о возможных неполадках. Здесь следует выделить несколько основных узлов, которые могут ломаться:

• трапеция,
• предохранитель дворников,
• реле прерывистого режима стеклоочистителя,
• ручка включения,
• прочие элементы.

Можно отыскать причину и самостоятельно, а также обратиться за помощь в специализированные форумы, где обсуждают подобные проблемы. Нередко на форумах вы найдете такие же симптомы неполадки и сможете легко отремонтировать ваш автомобиль. Если дворники перестали работать, придется что-то предпринимать достаточно быстро. В ином случае придется испытывать значительные трудности при поездке в дождливую или просто мокрую погоду. Если дворники перестали работать зимой, то отсутствие возможности очистить стекло от налипающей грязи и постоянно липнущего снега просто не даст вам нормально ехать за рулем. Придется через каждый две минуты останавливаться и очищать лобовое стекло. Давайте рассмотрим самые распространенные проблемы с дворниками в современных автомобилях.

Содержание

Трапеция - механизм непосредственной работы дворников

Один из самых сложных механизмов в комплекте системы дворников - это трапеция. На сегодняшний день ни у одного производителя автомобилей нет настолько надежного механизма привода дворников, чтобы гарантировать долговечную работу устройства. От чего может пострадать трапеция:

• банальное заклинивание щеток,
• чрезмерный упор в стекло,
• неправильное включение дворников,
• примерзание к стеклу зимой.

Среди возможностей восстановления данного механизма стоит выделить лишь несколько возможных шагов:

• приобретение новой трапеции - это зачастую оптимальный шаг для отечественных авто, у которых механизм дворников стоит порядка 1000-1500 рублей;
• для иномарок приобретение новой трапеции будет стоить баснословных денег, так что в этом случае следует произвести ремонт и восстановить сломавшиеся детали;
• нередко в трапеции выходят из строя втулки, и наконечники, которые часто бывают пластиковыми и ужасно переносят морозы, так что их можно просто заменить;
• если нелегко найти ремкомплект для трапеции на ваш автомобиль, можно попробовать установить втулки и прочие детали с других автомобилей, близких по классу;
• непосредственно замена трапеции нужна в том случае, если даже ремонтные работы не убирают неполадку, или после ремонта механизм начал постукивать при работе.

Любые звуки, исходящие из трапеции, могут оказаться предвестниками ее смерти. Это именно тот знак, который говорит о возможном выходе из строя всего устройство. Впрочем, менять трапецию сразу же после возникновения неприятных звуков не стоит. До замены вы можете подождать, пока устройство окончательно выйдет из строя или попробовать устранить звук, подтянув составные части трапеции с помощью стандартных инструментов. Это не сложно и можно выполнить прямо в вашем гараже.

Отсутствует прерывистый режим дворников - ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

• поиск места установки реле в вашем автомобиле - помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
• далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
• поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
• получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
• выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
• включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

Подрулевые переключатели - распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

• необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
• в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
• после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
• если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
• в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Нередко от клемм этого подрулевого переключателя просто отходят провода, которые необходимо вернуть на место. Скорее всего, после проведения полной ревизии электрической системы вместе с выключателями и прочими важными техническими аспектами, вы сможете определить неполадку и легко устранить ее. Для этого даже не нужно никаких специальных инструментов и способностей. Вам достаточно будет выполнить качественное восстановление работы всех несложных систем дворников.

Перестал работать задний дворник – в чем проблема?

Задние дворники обычно устанавливают на хэтчбеках и универсалах. Эти элементы позволяют избежать тотального загрязнения заднего стекла, которое в общем обзоре из автомобиля играет огромную роль. Часто производители подводят к заднему дворнику омыватель. И в этой системе также могут появиться неприятные поломки. Если задний дворник не работает, следует срочно устранить проблему, так как вполне возможны самые разные неприятности в виде аварий из-за плохого обзора.

Итак, основные поломки в этом случае следующие:

• подрулевой переключатель не отдает нужные сигналы, что приводит к неприятностям с точки зрения эксплуатации дворника (при этом само устройство может быть исправным);
• сломался мотор-редуктор, который установлен непосредственно в месте монтажа дворника, этот элемент довольно просто заменить;
• оборвались провода – следует внимательно исследовать проводку, которая может дать сбой в любом месте, особенно в области крышки багажника;
• возникла одна из проблем, описанных выше по поводу переднего дворника, так как многие задние очистители стекла имеют похожую конструкцию.

Определить неполадку самостоятельно получится не всегда. Конструкция задних дворников на современных автомобилях довольно сложная и не всегда может похвастать качеством. Также многие производители стали делать задние дворники не универсальными, а индивидуальными. Это заставит вас потратить намного больше денег на замену очистителя заднего стекла, если понадобится выполнить такую процедуру.

Предлагаем небольшое видео о том, как справляться с проблемой, если дворники внезапно перестали работать:

Подводим итоги

Если надежная работа стеклоочистителя является вашим приоритетом, следует обращать внимание на все возможные варианты выхода деталей из строя. Стучащая трапеция должна привлечь ваше внимание и определенным образом заставить изучить ситуацию. Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену. Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше.

Качественная работа дворников необходима в любом автомобиле, так что следует сразу же решать все возникающие проблемы с учетом их особенностей и технических сложностей. Замена реле может быть выполнена и в гаражных условиях, а вот поменять трапеция и мотор дворников лучше в сервисном центре. Так вы сможете без особых проблем получить необходимые возможности эксплуатации машины и обзавестись необходимыми качествами работы периферийных устройств. А вы когда-нибудь сталкивались с неисправностями в работе дворников?

Почему дворники не работают и что делать?

Отказывающиеся работать или плохо работающие дворники – это, конечно, не поломка двигателя, но тоже очень досадная и неприятная ситуация, особенно зимой или в дождливую погоду, когда нахождение на дороге становится просто невозможным и опасным. Понять в чем причина, сразу не выйдет. Давайте разберемся, где искать поломку и как ее устранить.

Первичная диагностика

Для начала нужно знать, что представляют из себя дворники. Дворники в большинстве своем – это сочетание работы 2 систем:

• электромотор, редуктор и червячная передача заставляют двигаться шестерню;
• механическая связь преобразует движение шестерни в движение дворников.

Таким образом, в работе дворников задействованы трапеция, реле, моторчик, система контактов и проводов, предохранители, блок управления стеклоочистителями, крепежная система. Выйти из строя может любой из этих элементов. Чтобы не искать причину вслепую, нужно определить самое вероятное место поломки.

Дворники не работают:

• если звука мотора дворников не слышно, проверить стоит проводку, контакты разъемов, моторчик, переключатели;
• если звук мотора есть, проверяем тягу и контакты;
• если механизм отказывается работать при включении омывателя, смотрим проводку, контакты или переключатель.

Дворники функционируют, но некорректно:

• при медленной работе проверяем привод механизма дворников, мотор-редуктор;
• если отказывается двигаться один дворник, смотрим крепления: вероятнее всего, ослабла гайка;
• если не работает прерывистый режим, стоит обратить внимание на реле;
• когда дворники не возвращаются на начальную позицию, причинами могут быть износ креплений, проблемы в контактной группе мотор-редуктор.

Когда конкретики стало чуть больше, можно переходить к более пристальному осмотру и ликвидации поломки.

Ремонт трапеции

В механизме дворников трапеция – одно из самых сложных, склонных к поломке устройств. Трапеция состоит из тяги и рычагов, которые передают движение от моторчика к поводкам. Причиной её неисправности могут стать:

• некорректное включение дворников;
• заклинивание;
• примерзание;
• слишком сильный упор в стекло.

Заметить, что с трапецией что-то не так, можно, прислушавшись к работе механизма. Любые посторонние звуки – это сигнал того, что что-то не так. Ломаются чаще всего именно поводки. Их поломка требует замены. Может отказаться работать и система рычагов из-за промерзания соединений или износа шарниров и ржавчины на них. Чтобы понять в чем проблема, нужно снять жабо (декоративные накладки под лобовым стеклом) и проверить, не скопились ли там лёд, снег. В этом случае механизмы нужно просто прогреть.

Если грешить на замерзание поводов нет, но вы все еще уверены, что источник проблем – трапеция, есть следующие пути решения проблемы.

• Отвезти автомобиль на диагностику. Это поможет избавиться от последних сомнений.
• Если автомобиль отечественный, то заменить механизм дворников будет не худшим решением. Сумма, которую придется за это выложить, вполне приемлема.
• А вот в иномарках дешевле будет осуществить ремонт, так как новая трапеция будет стоить отнюдь недешево. Самым экономичным вариантом будет поиск машины-донора.
• Спокойно можно выдохнуть, если причина поломки – не пережившие морозов пластиковые втулки. Заменить их проблем не составит, да и по кошельку ударит не сильно.

Ну, а если все манипуляции показали, что «виновником» поломки автомобильных дворников стала не трапеция, пора перейти к проверке следующего «кандидата».

Поломки реле

Понять, что корень проблемы – реле, помогут неработающий или работающий некорректно прерывистый режим, проблемы с возвратом стеклоочистителей в базовое положение, отсутствие щелчка реле при включении механизма. Прерывистый режим страдает первым, так как непрерывный и ускоренный реализованы непосредственно от контактов выключателя дворников независимо от реле. Реле-прерыватель при поломке проще заменить.

В том случае, когда вы уверены в своих силах и знаете, что спокойно обойдетесь без услуг сервиса, осуществить замену можно своими руками:

• найдите местоположение реле в вашей модели автомобиля;
• снимите нерабочую деталь;
• ориентируясь на номер устройства и марку машины, приобретите реле на замену;
• не забудьте при покупке проверить качество, соответствие детали заявленным характеристикам;
• выключите зажигание и сами дворники;
• установите рабочее реле;
• проверьте, нормализовалась ли работа механизмов.

Если вы уверены, что все сделали правильно, но проблема не исчезла, значит, стоит проверить другие системы.

Другие причины неисправности и их устранение

Трапецией и реле перечень причин неисправности не ограничивается. Пройдемся по остальным погрешностям.

Перегорел предохранитель

Где тонко, там и рвется. Предохранитель – уязвимая часть цепи, и этим он защищает остальные приборы. Именно с предохранителя стоит начать искать неисправность, если не работают дворники. Найдите место расположения предохранителя в вашем автомобиле. Чаще всего он расположен слева от рулевой колодки. Откройте отсек и осмотрите требуемый предохранитель. Если внешних повреждений нет, но сомнения остались, поменяйте местами два одинаковых предохранителя и проверьте, как будут работать устройства.

Проводка и контакты

Продолжим искать причину в электрике. После предохранителей внимание стоит обратить на проводку и контакты. Первые могло сорвать, а вторые имеют неприятное свойство окисляться, требуя зачистки.

Кстати, провода – это первое, что стоит осмотреть, если стеклоочистители перестали работать после пребывания авто в сервисе. Мастера могли случайно оборвать провода в процессе ремонта.

Крепления

Крепления дворников не вечны и могут со временем ослабнуть, так что проверить их лишним не будет. Попробуйте руками пошевелить дворники. Если они двигаются, снимите колпачки у основания и проверьте гайки, при необходимости подтяните их.

Блок управления

Следующей причиной, не дающей нормально использовать щетки стеклоочистителя, может быть неисправность подрулевых рычагов. Могла сломаться и перестать выдавать сигналы на включение ручка, отсоединиться от клемм провода. Если причина поломки кроется тут, то решить проблему труда не составит, да и место, требующее ремонта, найдется быстро. Просто проверьте часть электрической системы, ответственную за включение дворников.

Но беда в блоке управления может быть и серьезнее. Чтобы понять, требует ли блок замены, выполните следующие манипуляции:

• снимите пластиковые детали рулевой колонки;
• вытащите выключатель;
• проверьте выключатель тестером;
• в случае, если проверка показала, что он вышел из строя, замените его на новый.

Если же с ним все тоже в порядке, значит, причина кроется в другом.

Моторчик

Моторчик стоит проверять, если дворники наотрез отказываются работать. В нем могли износиться щетки, сгореть обмотка. Первые легко можно заменить, а вот во втором случае будет проще приобрести и установить новый моторчик. Кроме того, моторчик мог выйти из строя из-за сырости или ввиду почтенного возраста.

В любом случае, прежде чем делать что-то, проверьте напряжение в разъеме электромотора. Если он исправен, то оно будет соответствовать напряжению аккумулятора.

Как отремонтировать задние дворники?

Кроме передних стекол, у машины есть еще и задние, на которых в универсалах и хэтчбеках обычно тоже есть дворники. Они, как и передние, могут выйти из строя. Провести их диагностику будет немного сложнее: конструкция задних дворников на современных авто более мудреная, чем та, что мы описывали выше. Тем более в них реже можно встретить универсальные детали. Но попробовать разобраться, что не так, все же стоит.

• Проверьте проводку в области крышки багажника: она особенно уязвима.
• Посмотрите, нет ли поломки или нагара на предохранителе. Это нужно сделать в первую очередь, если кроме дворника перестала работать, например, еще и печка.
• Осмотрите втулку на наличие ржавчины.
• Убедитесь, что дело не в ослабших болтах.
• Проверьте подрулевой переключатель.
• Убедитесь, что дело не в поломке установленного в месте монтажа стеклоочистителя мотора-редуктора.

Чтобы разобраться с задним дворником, скорее всего, потребуется снять обшивку. Значит, нужно заранее озаботиться наличием необходимого инструмента. Хотя кто-то для отсоединения креплений умудряется успешно применять обыкновенный гвоздодер.

Профилактика

Во избежание трат нервов, денег и времени стоит следовать ряду рекомендаций, которые помогут минимизировать риск поломки дворников.

• Время от времени осматривайте дворники и связанные механизмы. Нет ли визуально заметных повреждений, коррозии, все ли крепления надежно выполняют свои функции.
• Открепляйте зимой (перед включением) примерзшие дворники от стекла. Старайтесь не оставлять под ними лёд.
• Убирайте снег со стекла до включения дворников.
• Забирая автомобиль из сервиса, не забывайте проверить, работают ли стеклоочистители, не произошло ли обрыва проводки.

Мы прошлись по основным причинам неисправности дворников и методам их устранения. Многие из поломок вполне можно ликвидировать самостоятельно, без особых затрат. Но некоторые вещи починить в машине, не имея специального образования и оборудования, нереально, так что, к сожалению, проблемы с дворниками могут стать поводом для обращения в сервис. От чистоты стекла и свободы обзора зависят жизнь и здоровье вас и пассажиров. Затягивать ремонт недопустимо.

О том, почему не работают дворники, смотрите в следующем видео.

Тема: Не работают стеклоочистители

Год машины ты скромно умолчал, поэтому смотрел первые попавшиеся схемы. В переднем стеклоочистителе есть микрик, который останавливает дворник в нижнем положении. Если этот микрик или провод от него на реле глючит, он будет молотить пока включено зажигание или он от сотрясения одумается.

--- Добавлено чуть позже ---

Ну тогда вместо 377 идет 192 реле.

--- Добавлено чуть позже ---

VW Passat B5+ 2001 1.8Т AWT АКПП- продан
VW CC 2011 2.0 TSI CBFA - куплен

странно, куда-то делась подпись. поправлю, пойду потом.
что блок комфорта ни при чём это уже хорошо, хотя.
датчика дождя думаю у меня нет авто 98 года, 1,8 ADR, длинный сарай. 377-ю релюху разбирал
она у меня такая:

был подгоревший левый контакт на левом (как его назвать?) соленоиде. - снял пружинку, вывел проводок к верху, вытащил подвижную часть, свернул в трубочку наждачку и зачистил подгоревшие контакты. это я сделал сразу как заерундовили дворники - не помогло. пайку визуально посмотрел - вроде ни чего подозрительного не увидел. но когда изучал тему прочитал об окисе между припоем и ножками деталей которая удаляется нагревом паяльником, конешно такую хрень мог и НЕувидеть но ставил же другое реле на авторазборке - вероятность того что попалось реле с точно такойже неисправностью оч.мала.
про микрик который отвечает за положение дворников - можно подробнее! где он стоит? как его проверить?
на первой странице темы есть эл.схема дворников. моторчик передних дворником под номером 54, читал что на моторчик идёт всего два провода, а там аж 4-е.
подлезть проверить оч.проблематично, мешает БУ ДВС, да и разбирать всю трапецию наверное придётся. может ссылка есть на отчёт об этой неисправности? буду оч.благодарен.

--- Добавлено чуть позже ---

Оооо. подпись сама вернулась. я просто долго тут не был, а первый пост в этой теме писал с телефона, может поэтому подписи там нет, но она и не появляется там. странно?

Зря ты так подумал.

--- Добавлено чуть позже ---

Глубоко ты капнул

--- Добавлено чуть позже ---

Ты в БЗ талмуд скачал по Б5 1996-2000. Там посмотри схему стеклоочистителеля. Все понятно. Есть концевик . реле.

temerbaev75, а не пробовал переключить рычажок на следующую скорость? Поднять чуть вверх.

Если у тебя есть датчик дождя, то первое положение - это работа дворников автоматом от его показаний. Если ДД заглючил, то может быть поэтому так гонит А на второй скорости будет просто махать на одной скорости.

п.с. ДД стоит на ножке зеркала заднего вида. С улицы виден затемненный кружок в другом кружке. А провода идут в корпусе ноги. Их так не видно.

--- Добавлено чуть позже ---

Кстати на правом рычаге сверху должен быть переключатель чувствительности ДД (лево-право). Если нет такого, то и ДД нет. Как бы так.

вот такой у меня переключатель:

ни на зеркале ни к зеркалу ни каких проводов нет. зеркало приклеено к лобовому стеклу и если бы что-то к нему шло я бы увидел. время задержки рычажком регулируется но от скорости движения авто не зависит (по крайней мере сильно я отличий не замечал). про режимы работы дворников писал в описании проблемы:
- при нажатии рычага вниз (разовая протирка стекла) дворники машут 8 - 10 раз и останавливаются где пожелают.
- на первом режиме (с паузами регулируемыми рычажком сверху) трут постоянно как на втором режиме.
- на втором режиме (где средняя скорость и постоянная работа щёток) получается без изменений, но при выключении всё равно раз 8 - 10 трут и остановка в произвольном месте.
- на третьем положении (когда быстро и без остановки) так и есть, но отключение - опять 8 - 10 махов и неожиданная остановка.
при работе дворников на третьем режиме (максимальная скорость без остановки) сдёргиваю колодку проводов с подрулевого переключателя и дворники тутже переходят в режим 8 - 10 раз и неожиданная остановка.
другое реле проблему не решило. что может быть??

Та схема на первой странице очень похожа, но я так понял не наша. вот больше похожа на мою:

по моей проблеме на сегодня имеем следующее:
добрался я до трапеции, контакты конечно были позеленевшие, но не критично. приоткрыл крышку редуктора и контактов которые внутри редуктора труться по диску. полностью не смог открыть там между мотором и редуктором обильно облито толи пластилином, толи прорезиненным герметиком (ковырять сильно не стал, пока. ). всё внутренности обмазаны какой-то белой смазкой так что еле разглядел контакты и вообще что там твариться. а твариться там следующая фигня - решил я подогнуть контакты ближе к диску, который ближе к центру подогнул, дальше от центра подогнул, а средний между ними (он и дальше всех был отогнут) только коснулься, он БАЦ! и отвалился, даже не могу сказать был щелчок или даже не было, но скажу так - от него даже на диске редуктора следа не было, от крайних двух была полоска, а от среднего не было. думаю это произошло из-за того что ось из редуктора на привод дворников была не закреплена стопорным кольцом и прыгала вверх/вниз во время работы моторчика и тем самым то поднимала то опускала контакты на протяжении всей работы дворников (это я заметил ещё год назад, но значения не придал - поглядел на редуктор на работающих дворниках, а ось то выходит вверх когда дворники в одну сторону идут, то прячется когда возвращаются). стопорное кольцо болталось просто так под приводом трапеции, я его одел на ось и она перестала болтаться, буду разбирать подогну ушки на нём что бы плотнее держалась (по какой-то причине оно соскочило?) фото МартВола из темы Ревизия трапеции дворников:

и вот теперь сижу и думаю брать моторчик цена на который ближе к 2 т.р. и выше или вскрывать свой и припаивать контакт который я сохранил, вот только не определился ещё вообще возможно это или нет и на сколько там вообще всё подходит для этой процедуры. пока не вскрывал и не чистил от смазки и резинового пластилина. может кто подскажите получится припаять контакт на место или заменить?

как только разберу почищу сразу сфортаю и выложу. сижу курю эл схемы дворников, соображаю - почему из-за сломаного этого контакта дворники сразу начинали работать при включении зажигания. если я его отремонтирую, то эта байда сразу пройдёт или. почему при сломанном контакте при вкл.зажигания на моторчик сразу ток.
дворники заерундили когда работали в первом положении подрулевого переключателя (в прерывистом режиме), может реле ещё не получило сигнал от этого контакта что всё мол хватит. кто электрики/электронщики? какие мысли?

--- Добавлено чуть позже ---

ПОБЕДИЛ Я ИХ.
в общем дело было в этом среднем контакте, который обломился в редукторе.
сделал фото в самом начале разборки, а потом как всегда понеслось и стало не до фото, да и руки грязные.

почистил и стал обзванивать ближайшие мастерские которые электрику делают. в двух сказали приноси посмотрим. в первой же парень сказал - Фууу, да я на шохе почти такое же делал, и начал. просверлил в моём обломанном контакте дырочку, а остаток контакта (корень так сказать) сдёрнул с крышки, померил и вытачил из медной пластины продолжение чтобы в нахлёст длина совпала. просверлил в продолжении две дырочки к одной приклепал и припаял мой контакт, а другой дыркой одел на контатк поджал и припаял. я конешно ему помогал. сначала он не хотел, но работа была на столько ювелирной и не всегда удобной, то мотор покатиться по столу, то контакт из своего места вылезет, то спаянные части развалятся до склёпывания, в общем контакты подгибали по высоте уже вместе при чём с приличным усилием, поэтому думаю продержится долго, тем более я люфт вала в редукторе устранил и теперь по идее контакты будут в одном и том же положении скользить по диску. кстати на фото в моём предпоследнем посте эта шайбочка с внутренними ушами тоже в неправильном положении, она сразу под насечкой на валу, а там ещё 1,5 - 2 мм. вал должен торчать, а потом уже насечка. я хотел сначала снять эту шайбу но она не проходит через шлицы, а с силой её оттуда сдёргивать не стал. одел дальше на вал а обратно она не сходит, так и оставил - люфта нет и нормально. думаю она соскочила со своего места когда например ремонтировали трапецию и бегунок на вал могли чуть забивать, вот как раз эта шайба до шлицов соскакивает, а дальше нет, и тогда появляется люфт.
вернулся я с мотором домой - подцепил, включил зажигание и. О, Чудо!! мотор не жужит.
ручку дворников в низ на разовую протирку, а мотор жик и втсал (теперь понимаю что встал на "ноль"). жму ещё раз и мотор делает оборот и останавливается. я на первое положение - мотор делает оборот и пауза от длинной до короткой смотря какая на рычаге стоит, ну и второе положение и третье всё норма. ААААААА. короче уже всё собрал. ВСЁ. тьфу-тьфу-тьфу.
СПАСИБО (большое) всем кто откликнулся.

--- Добавлено чуть позже ---

Ааа, ну замазал под крышкой всё литолом (обильно), замазал герметиком провода и их вход в моторчик и замотал изолентой отверстия в корпусе мотора перед редуктором, к стати так шло с завода.

--- Добавлено чуть позже ---

забыл ещё добавить. на всё про всё на разборку с дворниками ушло 400 руб. 300 р. отдал электрику за контакт и 100 за биту М12 (12-ти гранник, звёздочка) что бы открутить руль и добраться до подрулевого, а он сука живой. кабызнать..

Читайте также:


• Ремонт брызговика ваз 2114

• Схема двери на ниве

• Схема кузова опель астра h

• Не закрывается багажник дэу нексия

• Ремонт мкпп тойота хайс
