Не работает звуковой сигнал на Toyota Townace. Устраняем проблему.

При использовании автомобиля звуковым сигналом пользуюсь очень редко и потому не сразу заметил, что он не работает. Сначала на панели начал периодически загораться датчик подушки безопасности, а потом он вообще перестал тухнуть. Поскольку все остальное работало, то и не придавал этой проблем значения. А потом выяснилось, что еще и звуковой сигнал не работает. А без его наличия не пройти техосмотр для продления ОСАГО. А значит придется заниматься серьезно этой проблемой.

Подушка безопасности находится как раз в клавише звукового сигнала, они физически связаны и если они оба неисправны, значит проблему нужно искать в этом месте. Для начала снимаем клавишу с руля. Она фиксируется двумя винтами с правой и левой стороны от баранки.

Снизу к клавише подходят провода: два желтых провода на подушку безопасности и один на контакт звукового сигнала. Внешний осмотр не выявил ни каких дефектов и повреждений. А значит придется разбирать дальше.

Отсоединяем от клавиши разъемы и откручиваем гайку, удерживающую руль. Гайка обычная на 19 с правой резьбой. Проблема возникает при снятии рулевого колеса. Гайкой оно запрессовывается на продольный зубчатый стержень. От времени он прикипает и снять его оказывается не так то просто. Конструкция руля неудобная и на него невозможно прицепить съемник для подшипников или другое схожее приспособление. Поэтому единственный доступный способ - удары руками снизу рулевого колеса одновременно справа и слева. Сначала колесо долго не поддавалось и даже пришлось нанести на зубчатый стержень смазку WD-40. После этого потихоньку, с каждым ударом, колесо начало поддаваться и наконец выскочило из зацепов.

Под колесом оказался вот такой барабан, в который входят и выходят провода с подушки и звукового сигнала. Для полного доступа к нему, нужно снять часть кожуха, который крепится тремя винтами. Два из них обведены кружочками, а третий находится посередине, в нижней части кожуха.

Прозвонка показала, что ни один провод не прозванивается между входом с выходом. Значит причина заключена именно в барабане.

Барабан держится на колонке двумя пластиковыми защелками.

Чтобы разобрать барабан, нужно в первую очередь, разобрать фишку. Она состоит из двух частей, вставленных друг в дружку как матрешки.

Барабан состоит из трех частей. Наружный стационарный корпус, который крепится к рулевой колонке и подвижная часть, состоящая из двух частей, которые защелкиваются друг с дружкой. Подвижная крутится вместе с рулевым колесом. Чтобы их рассоединить, нужно также найти пластиковые защелки и расцепить их плоской отверткой. Между подвижной частью накручен длинный, плоский шлейф с проводниками.

При осмотре оказалось, что шлейф отломился в месте фиксации провода к подвижной части барабана. Вообще немного удивило такое странное решение японцев соединять проводники электричества в подвижных частях шлейфами. Обычно это делается при помощи пружинных бегунков, как это обычно делается в электроприборах.

Самое простое решение данной проблемы - спаять проводники шлейфа. Для этого разрезаем в месте повреждения, предварительно пометив маркером стороны шлейфа, чтобы потом не перепутать при пайке и не припаять подушку к сигналу.

Изоляция легко снимается паяльником с проводников и далее медные проводники легко спаиваются.

Чтобы в процессе эксплуатации провода случайно не перемкнулись, изолируем их обычным лаком для ногтей.

Вставляем спаянную часть в фиксатор подвижной части и приклеиваем часть выступающего из фиксатора шлейфа во избежании повторного отламывания контактов в месте спайки. Прежде, чем начать сборку, нужно подождать, пока клей прихватит. Чтобы ускорить данный процесс, можно применить моментальный клей, типа Космофен. Но тогда в случае следующего ремонта его будет очень трудно отклеить без повреждения шлейфа. После того, как клей схватится, наматываем шлейф на подвижную часть, вставляем в стационарную и защелкиваем со второй частью. Аккуратно крутим подвижную часть барабана до момента, пока не натянется шлейф. Крутить можно в любую сторону. После того, как появилось сопротивление, откручиваем в другую сторону на 2-2,5 оборота.

Важно, чтобы стрелка с надписью "топ" на наклейке барабана смотрела при этом вверх, как на фото. Таким образом, намотка шлейфа будет находиться ровно по середине: руль сможет делать 2,5 оборота в одну и в другую сторону. После выставления барабана, собираем все в обратном порядке. Тестируем звуковой сигнал - все работает, значок подушки безопасности также пропал с приборной панели, а значит данная неисправность полностью устранена.

Не работает звуковой сигнал toyota

В двух СТО эти провода вроде как прозвонили до самой рулевой колонки и сказали типа окислились контакты в самой кнопке на руле.

to zoot: Эх быть бы уверенным, что она не хлопнет без аккумулятора, сам бы залез.

К сожалению, уровень автосервиса в России пока таков, что соваться туда без хотя бы поверхностного представления о поломке - гарантия попасть на развод криворуких и жадных до чужих денег ухарей.

Случаев подобных от знакомых слышал немало; сам же один-единственный раз обращался - после первой поломки своей Тойоты - и этот раз и был ПОСЛЕДНИМ - т.к. нарвался на точно такое же гонево и попытку развода (там и свечи платиновые надо менять, и компьютер крякнул, и чего-то ещё. - а я УЖЕ ЗНАЛ что ремень ГРМ перескочил).
И после выслушивания этого бреда забрал машину и больше в какие бы то нибыло "сервисы" - ни ногой !
Просто там руководствуются формулой - "клиент всегда лох".

RoundRomb , возьми простой радиолюбительский тестер (250 р), купи книжку с электросхемой на свою машину (400-600р) - и проверь цепи САМ. Ничего там сверхъестественного нет ! Все необходимые знания преподаются в 6-7 классах СШ на уроках физики.
И только тогда, когда поймёшь причину - можно думать ехать ли в сервис; - и то если САМОМУ починить невозможно (например нужно спецоборудование).
В любом случае ты будешь ЗНАТЬ - а значит и кошелёк твой целее будет.

RoundRomb , может это тебе чем поможет - схема на Марк\Чайзер\Креста

Полагаю что на Королле каких-либо принципиальных отличий быть не должно, возможно цвета проводов другие.

P.S. Поправил чтоб разборчивее видно было. Верхний провод идёт к "главной плавкой вставке", боковой - на другую схему.

Цвета проводов (на всех тойотах):

B- чёрный
O- оранжевый
BR- коричневый
P- розовый
G- зелёный
R- красный
GR- серый
V- фиолетовый
L- синий
W- белый
LG- светлозелёный
Y- жёлтый

Если цвет провода написан через дефис - значит он с полосой (Например B-O означает чёрный с оранжевой полосой.)

На Камри не работает сигнал

Движение на авто с неисправным сигналом чревато крупными неприятностями — ведь у водителя отсутствует возможность оповещения других участников движения или пешеходов. Если на Тойота Камри не работает сигнал, то следует, не откладывая, приступить к поиску и устранению неисправности.

На Камри не работает сигнал

Причины выхода сигнала из строя

Существует несколько основных причин неработающего сигнала:

Выход из строя реле. Оно установлено в основном блоке реле и предохранителей, расположенном под капотом. Ломается реле довольно редко, в основном из-за возникновения увеличенной нагрузки на электропроводку сигнала, в частности, при установке мощных пневматических систем.
Неисправность предохранителя. Он расположен в подкапотном блоке и также может перегореть из-за повышенной нагрузки.
Повреждение электропроводки. Обычно возникает из-за неквалифицированного вмешательства в проводку автомобиля, попытке самостоятельной установки дополнительных систем и электрооборудования.
Повреждение шлейфа руля. Обычно в этом случае не работает сигнал на Тойота Камри 40, перестают функционировать кнопки на руле и отключается водительская подушка безопасности.

Восстановить работу сигнала можно самостоятельно — обычно на это уходит от нескольких минут до 1–2 часов, в зависимости от причины неисправности.

Способы восстановления сигнала

Наиболее трудоёмким способом является замена рулевого шлейфа. Восстановить его невозможно, а стоимость нового составляет от 1000 рублей для дубликата и от 4500 — для оригинальной детали.

Способы восстановления сигнала

Меняется он следующим образом:

Откручивается подушка безопасности.
Откручивается гайка, прикрепляющая рулевое колесо к валу.
Снимается руль, после чего открывается доступ к шлейфу.
Шлейф заменяется, затем всё собирается в обратной последовательности.

При замене шлейфа колёса авто должны быть установлены прямо, а руль находиться в среднем положении. В противном случае при выворачивании руля в крайнее положение шлейф может снова порваться.

Проверить исправность предохранителя вполне можно на глаз: в случае его выхода из строя находящаяся внутри свинцовая перемычка будет расплавлена.

Предохранители

Прежде чем менять предохранить, нужно разобраться, в результате чего не работает сигнал на Камри 40, и устранить саму причину возникновения неисправности. Она может крыться в коротком замыкании электропроводки или закорачивании внутри самого модуля сигнала. Это правило применимо и к замене вышедшего из строя реле.

Непосредственно сам оригинальный звуковой сигнал выходит из строя довольно редко — существенно меньше «живут» китайские аналоги, в том числе и мощные системы с пневмоклапаном. Стоимость оригинальных клаксонов составляет от 150 рублей для контрактных деталей, и от 1500 рублей — для новых.

Не работает звуковой сигнал в автомобиле, как починить?

Как починить автомобильный сигнал, инструкция к применению

Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.

Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина. Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.

Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.

Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.

Как починить неработающий звуковой сигнал

1. Приобретите необходимые инструменты. Чтобы починить сигнал на вашем автомобиле Вам потребуется следующее: -цифровой мультиметр или обычный мультиметр, защитные перчатки, быстросъемное соединение, руководство по ремонту вашего автомобиля, защитные очки, обжимные щипцы и плоскогубцы для зачистки проводов (можно заменить обычным ножом), ну и естественно запасные провода.

2. Найдите блок предохранителей. Прежде всего необходимо проверить, не вышел ли из стоя предохранитель или само реле. Расположение предохранителей и их схему вы найдете в руководстве пользователя. Как правило, один блок предохранителей находится в приборной панели на стороне водителя и еще один установлен под капотом автомобиля.

Совет: -если руководства по автомобилю у вас под рукой нет, можно в онлайн-поиске вбить модель и год выпуска вашего автомобиля, а далее найти принципиальные схемы и руководства по починке сигнала в интернете. С большой долей вероятности, что вы там обнаружите искомое.

3. Поиски правильного предохранителя. Изучите диаграмму на задней панели блока предохранителей и найдите номер предохранителя, который соответствует схеме звукового сигнала.

Совет: -эта информация продублирована в руководстве к вашему автомобилю, в нем вы сможете посмотреть и найти схему для каждого из блоков предохранителей.

4. Извлеките предохранитель. После того, как вы идентифицировали предохранитель в интересующей вас цепи, вытащите его специальными пластиковыми плоскогубцами, которые вы обнаружите в блоке предохранителей. Если они отсутствуют на своем законном месте, то призовите себе на помощь вашу смекалку. Но будьте очень осторожны, не сломайте пожалуйста разъемы.

5. Проверьте предохранитель. Для того чтобы выявить поломку, действительно ли дело в предохранителе, Вам нужно будет проверить таковой на работоспособность, возможно он просто перегорел. Сделать это можно двумя путями, например, если у U-образного провода внутри виден разрыв, то сам предохранитель нужно заменить, он естественно сгорел. Если проводок внутри его цел, это еще не является гарантией того, что с предохранителем все в порядке. Таким образом мы переходим с вами ко второй стадии проверки.

6. Проверьте предохранитель с помощью мультиметра. Протестируйте предохранитель с помощью мультиметра.

При использовании цифрового мультиметра необходимо, при помощи ручки настройки прибора выбирать позицию измерения минимального значения сопротивления со звуковым сигналом (если ваш мультиметр имеет такую настройку).

При измерении аналоговым (стрелочным) тестером необходимо, выбрать начальную позицию измерения минимального значения сопротивления в Омах. Затем нужно откалибровать прибор замкнув щупы между собой а далее при помощи ручки настройки, отвести стрелку на нулевую позицию, то есть поставить ее на ноль.

Прижимаем щупы к контактам предохранителя. На исправном предохранителе тестер должен показать ноль Ом. И наоборот, если стрелка или показатели цифрового мультиметра не изменяются, сопротивление чрезмерно высокое, значит предохранитель перегорел.

7. Установите новый предохранитель. Если предохранитель вышел из строя, то установите новый того же номинала по силе тока (10, 20, 25, 30 Ампер и т.д.). Для этого необходимо вставить новый предохранитель просто обратно в соответствующий слот.

Примечание: -Имейте в виду, что предохранители беспричинно не перегорают, они выходят из строя в момент и для того, чтобы защитить саму цепь от чрезмерного тока. Последите какой-то момент за вновь установленным предохранителем. Если он снова перегорит, то нужно будет проверить цепь на наличие в ней неисправностей.

8. Найдите блок реле. Если предохранитель в порядке, следующая часть проверки к которой мы переходим, относится к реле звукового сигнала. Расположение этого реле также можно найти в руководстве пользователя. Как правило, реле установлены в блоке предохранителей под капотом.

9. Проверьте реле. Самый простой и одновременно эффективный способ проверить правильность работы реле, взять и поменять местами реле звукового сигнала с другим идентичным реле в автомобиле. Как правило, «релюшки» такой же конструкции могут использоваться и на паре других схем, что при необходимости позволяет заменить их в машине. Если после замены реле клаксон (звуковой сигнал) заработал, можно констатировать тот факт, что проблема заключалась именно в реле и его следует просто заменить.

Неисправность также может крыться в переключателе звукового сигнала.

10. Снимите реле и настройте тестер. Используйте руководство для ремонта вашего автомобиля для определения, а именно, какой зажим реле управляется релейным переключателем. Большинство релейных переключателей находятся внутри рулевого колеса. Для этого потребуется вскрыть рулевое колесо путем доступа к двум винтам с левой и правой стороны рулевого колеса.

Внимание: -Включатель звукового сигнала, как правило, является частью рулевого колеса. В современных транспортных средствах это означает следующее, что он является частью системы подушек безопасности. Неправильное обслуживание данных системы подушек безопасности может привести к случайному срабатыванию аэрбега и/или повреждению самой системы подушки безопасности. Таким образом друзья запомните, если Вы заподозрили, что неисправность кроется именно в переключателе звукового сигнала, то целесообразно предоставить дальнейшее проведение ремонта квалифицированным персоналам в автомастерской.

11. Проверьте выключатель звукового сигнала. Если на сам выключатель звукового сигнала не приходит питание, то кнопка клаксона больше не будет реагировать на нажатие.

12. Проверьте релейный переключатель. Снимите реле и установите позицию измерения значения сопротивления в Омах. Один щуп тестера поднесите к гнезду релейного переключателя, а другой - к отрицательному выводу аккумулятора. Попросите ассистента нажать на кнопку звукового сигнала, чтобы проверить показания тестера.

Совет: -Вы должны увидеть числовые значения на экране. Непрерывное отображение ”Out of Limits (OL)” на тестере означает, что выключатель не срабатывает и его необходимо заменить.

13. Протестируйте сам звуковой сигнал. Стандартные места расположения устройств звукового сигнала, как правило, находятся за фальшрешеткой радиатора, перед основным радиатором.

14. Определите, плюс и минус. Используя руководство по ремонту вашего автомобиля определите, какой из проводов является плюсовым и какой минусовым проводом, который идет на гудок.

15. Проверка звукового сигнала напрямую от батареи. Отсоедините разъем звукового сигнала и накиньте провод напрямую, между положительным выводом аккумуляторной батареи и плюсом на звуковом сигнале. Ту же самую операцию проделайте с отрицательным выводом от аккумулятора и отрицательной клеммой сигнала. При касании минусовым проводом исправный сигнал должен начать издавать звуку. В противном случае этот клаксон просто неисправен и требуется его замена. ВНИМАНИЕ! ОПАСАЙТЕСЬ ЗАМЫКАНИЯ ДВУХ ПРОВОДОВ ИДУЩИХ ОТ АККУМУЛЯТОРА, МЕЖДУ СОБОЙ!

16. Проверить цепь. Если звуковой сигнал все еще не работает, после того как вы опробовали все методы описанные нами выше, и вы к тому же заменили все неисправные компоненты, то последним пунктом неисправности, который вам остается посмотреть, являться сама электрическая цепь звукового сигнала.

17. Проверьте проводку. Если вами все было проверено, но гудок по-прежнему и до сих пор молчит, то проблемы кроются в самой электроцепи. Проверьте заземление контура, параметры тока и напряжения в питании, как это показано нами ниже.

18. Проверьте заземление контура. В соответствии с инструкцией к вашему автомобилю, определите заземление самой цепи. Чтобы проверить землю, надо установить счетчик измерений в Омах. Затем, коснитесь одним щупом тестера к разъему звукового сигнала (-) минусовой штифт, а другим прикоснитесь к «земле». Если проводка работает должным образом, то на дисплее должны появиться числовые значения.

19. Проверка провода питания схемы. В соответствии с инструкцией вашего автомобиля, определите силовой провод. Ваш прибор при проверке должен показывать напряжение батареи.

Все описанное нами в этой статье рассчитано на людей любознательных и не боящихся трудностей. Но в любом случае и в принципе никаких сложностей у вас и у любого автомобилиста-водителя здесь не возникнет, в особенности, если вы имеете базовые знания в электронике по своей машине и, когда-то уже применяли эти знания на самой практике. Для всех остальных автомобилистов-водителей самым разумным будет следующее, посещение СТО (станции тех.обслуживания), где для машины проведут диагностику а если понадобится, то и сделают ремонт звукового сигнала автомобиля. Профессионалы ремонтники могут сэкономить для вас не только время и деньги, но и позволят вам в дальнейшем избежать таких ошибок.

Тема: Перестал работать клаксон (сигнал) Camry 40

Перестал работать клаксон (сигнал) Camry 40

1,170 333

Пользователь сказал cпасибо:

0 2

1,170 333

Оно внутри коробочки и залито компаундом, но его выводы доступны через разъёмы.
Проверьте подрулевой шлейф: это более частая причина

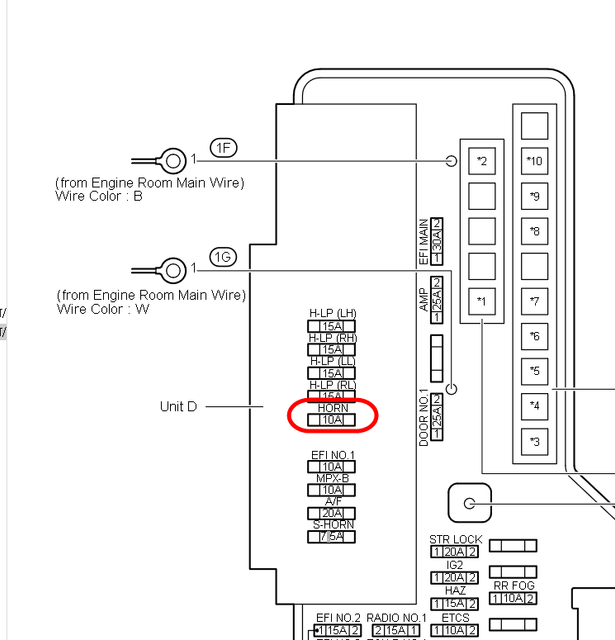

Но если говорите, что реле щёлкает под капотом, то смотрите предохранитель и сами сигналы.

0 2

Оно внутри коробочки и залито компаундом, но его выводы доступны через разъёмы.
Проверьте подрулевой шлейф: это более частая причина

Но если говорите, что реле щёлкает под капотом, то смотрите предохранитель и сами сигналы.

Подоконной шлейф как проверить шлейф? Предохранители целые я проверял в том числе и тот, который вы указали на фото horn. «Сами сигналы» что вы имеете в виду?

Левая сторона руля из кнопок работает вся, правая сторона не работает кроме кнопки “mode” но оно так и было с момента покупки авто.

1,170 333

Имею в виду штуки, которые издают звук.
Как именно проверяли предохранитель?
Если нажать на сигнал, на предохранителе на обоих концах прявится +12в.

Если + есть, то цепь включения работает. Если плюса нет, то цепь включения не работает.
Тогда надо смотреть реле и шлейф. Про шлейф там в ссылке есть. Он там называется витой кабель. Со временем перетираются дорожки, не все сразу.

0 2

Имею в виду штуки, которые издают звук.
Как именно проверяли предохранитель?
Если нажать на сигнал, на предохранителе на обоих концах прявится +12в.

Там 2 дудилки которые издают звук. Врятли обе отказали. Что касается предохранителя то я проверял его просто на целостность. Сейчас попробую мультиметром промерить контакты. Что касается шлейфа , кроме того как замерять есть другие варианты проверки? По идее если дело в нем, что-то ведь не должно работать помимо сигнала. И ещё, я бы был согласен на такой вариант проблемы НО, сигнал отказал от бокового удаоа по нему со стороны пассажира.

Проблемы с сигналом на автомобиле Camry 40

Поездка с поломанным сигналом не считается нарушением ПДД, однако это не сулит водителю ничего хорошего. Ведь если сигнал не работает, то Вы не сможете оповестить пешехода о своем приближении, это может оказаться плачевным и для пешехода, и для Вас.

К счастью отремонтировать сигнал несложно самому. Замена сигнала не займет много времени и не потребует каких-либо особенных профессиональных инструментов и навыков.

Причины поломки сигнала

Тойота Камри 40 буквально напичкана электроникой, а это значит, причин поломки сигнала может быть несколько.

Наиболее часто проблемы появляются после выхода из строя реле. Расположено оно там же, где все предохранители и реле – в специальном блоке, который находится под капотом. Чаще всего выход реле из строя происходит из-за увеличенной нагрузки электричества из-за пневмосистемы высокой мощности. По этой же причине может случиться и перегорание предохранителя.

Проблемы с сигналом также могут возникнуть и из-за банального повреждения электропроводки. Зачастую это происходит в тех случаях, когда неопытный водитель без инструкции пытается установить дополнительное оборудование, связанное с электричеством. Нередко вместе с этим отключается подушка безопасности водителя и повреждается рулевой шлейф, о чем могут сигнализировать нерабочие кнопки управления.

Стоит отметить, что в ремонте нет ничего сложного. Все неисправности устраняются легко и быстро – от 10 минут до пары часов, в зависимости от степени поломки. Самое главное – правильно установить причину. Это может сэкономить много времени и сил.

Замена шлейфа руля

Эта поломка является наиболее сложной. Восстановление шлейфа физически невозможно. Чтобы купить новый, придется выложить от тысячи рублей за неоригинал, и до 4,5 тысяч – за лицензионный вариант. Профессионалы советуют сэкономить и поставить шлейф подешевле. Дело в том, что в этом довольно редком случае оба образца шлейфа не являются важной деталью, ломаются крайне редко и практически ничем не отличаются друг от друга. А если нет разницы, зачем платить больше?

Первым делом не забудьте снять клеммы с аккумулятора. В противном случае умная электроника посчитает, что подушке безопасности пришло время сработать.

Открутите подушку безопасности, а затем гайку, которая прикрепляет к валу рулевое колесо. После того, как Вы снимете руль, Вы сможете увидеть шлейф, который и нужно заменить на новый. Собирается все наоборот. Сначала прикручивается гайка, удерживающая руль на валу, а потом прикручивается подушка безопасности. При сборке обратите внимание, что заменяя шлейф нужно поставить колеса прямо, чтобы в дальнейшем шлейф не порвался снова.

Замена предохранителя

Чтобы не тратить время на вызванивание тестером, можете определить сгоревшую деталь на глаз. Она будет потемневшей или с расплавленной свинцовой перемычкой внутри. Нельзя ставить «жучка» или заменять на более мощный предохранитель во избежание возгорания проводки. Точно по такому же принципу производится замена реле.

Все же не забудьте разобраться, почему именно сгорел предохранитель. Это может быть короткое замыкание закорачивание в модуле сигнала.

В очень редких случаях выходит из строя и сам сигнал. Особенно короткий срок у китайских клаксонов. Стоимость сигналов варьируется в зависимости от качества и оригинальности от 150-ти до 1500 рублей в зависимости от качества.

Не работает звуковой сигнал на авто: причины, диагностика и ремонт

Как устроен клаксон

Первоначально, разберем, как устроен звуковой сигнал автомобиля. В составе этого устройства имеются следующие компоненты:

Давление (нажатие) на кнопку управления, активирует ход тока по обмотке, в результате чего, намагничивается сердечник и происходит подтягивание якоря. Затем, перемещается стержень, прогибающий мембрану. Вследствие предыдущих процессов, гайка запускает размыкание контактной группы и разрыв электрической цепи. Далее, такие составляющие звукового сигнала как диск, якорь и стержень приводятся в первоначальное положение, контакты замыкаются и ток снова возвращается в обмотку. После нажатия на кнопку клаксона контакты размыкаются.

Какие поломки самые распространенные – как их выявить и устранить причину

Как выявить, работоспособен ли клаксон? Чтобы ответить на этот вопрос, нужно знать, какие факторы говорят о поломке устройства. К распространенным признакам относятся:

По каким причинам может не работать или сбоить звуковой сигнал:

Произошло перегорание предохранителя, располагающегося в особом блоке (в салоне авто или под капотом). Для устранения подобной поломки, потребуется сменить вставку, путем переплавки. Отметим, что питание клаксона выполняется как с помощью предохранителя, так и через реле.
Сломался сам клаксон. В том случае, если процесс смены предохранителя не решил проблему, необходимо узнать то, исправен ли сам гудок. Для этого, механизм извлекается и на него подается ток, напрямую с автомобильного аккумулятора. Если устройство работает, оно будет издавать звук.

Произошло замыкание в электроцепи. В этой ситуации, следует проверить гнездо предохранителя. Иногда, клаксон перестает работать из-за того, что нарушена целостность цепи либо имеет место быть утечка тока.
Произошел износ контактного кольца на рулевом колесе.
Износились прижимные контакты на рулевой колонке. Последние 2 причины чаще всего встречаются на старых, отечественных автомобилях. Длительное использование устройства приводит к стиранию пружинного механизма. В таком случае, необходимый импульс просто не доходит от кнопки до гудка.
Окислились контакты. При неработающем клаксоне, рекомендуется произвести тщательную проверку контактов на наличие коррозии металла, в том числе – проявление ржавчины. Такая неисправность часто встречается на длительно эксплуатирующихся машинах. В итоге, сигнал может быть прерывистым или отсутствовать вообще.
Произошло перегорание обмотки звукового сигнала.
Деформировался лепесток контактов под рулевой ступицей. Чаще всего, причиной этой поломки является заеданием нажимной стойки.
Размыкаются клеммы на клаксоне либо есть проблемы в электрических контактах.
Произошел обрыв шлейфа на руле автомобиля, комплектованного подушками безопасности.

Диагностика и ремонт сигнала

Нарушения в работе звукового сигнала, часто можно устранить своими силами, без обращения в ремонтные мастерские. Из инструментов, Вам могут понадобиться – мультиметр (стрелочный либо цифровой), плоскогубцы, канцелярский или остро заточенный нож, щипцы для обжима. Кроме того, необходимо иметь при себе – провода (при необходимости замены) и инструкция по эксплуатации конкретного авто.

Далее, следует действовать в таком порядке.

Проверка работоспособности предохранителя

Проверьте рабочую способность реле и предохранителя. Прежде всего, внимательно осмотрите блок предохранителя. Его точное расположение указано в техническом паспорте авто. В большинстве случае, предохранительный механизм расположен на панели приборов либо в выше указанном блоке. При обнаружении узла, осмотрите крышку, которая подскажет Вам, где находится нужное предохранительное устройство.

Чтобы проверить работоспособность механизма, требуется применения мультиметра. При помощи последнего, легко выявить причину отсутствия звукового сигнала. Для этого, зафиксируйте на устройстве режим замера сопротивления со звуком (если таковой предусмотрен техническими параметрами прибора). При наличии аналогового мультиметра, необходимо откалибровать тестер, перед выполнением диагностики, путем перемещения щупов, а также, при помощи регулятора, переводом стрелок к нулевым значениям.

Затем, следует конуться шупами контактов предохранителя. При целой вставке плавка, прибор покажет значение – «ноль». При бесконечных показателях или наличии сопротивления на мультиметре, диагностируется неисправность предохранителя. Чтобы решить эту проблему, необходимо вплавить новую вставку.

В том случае, если предохранитель цел, следует отыскать блок реле, располагающийся под капотом либо в салоне авто. При возникновении сложностей с нахождением месторасположения этого устройства, обратитесь к инструкции по эксплуатации машины. Обычно, реле устанавливается рядом с предохранителем, в одном блоке. Проще всего, протестировать работоспособность реле, с помощью замены механизма на аналогичную деталь. В том случае, если после переустановки местами приборов, звуковой сигнал заработал, из этого следует вывод, что вышло из строя реле.

Проверка выключателя рулевого гудка

Чтобы произвести эту диагностику, тоже необходимо использование тестера. Если напряжения на кнопке нет, значит есть поломка.

Проверка переключателя реле

Наиболее частым расположением клаксона является зона за решеткой моторного радиатора, перед главным, охлаждающим систему радиатором. Отыщите точное расположение устройства, используя инструкцию по эксплуатации конкретного автомобиля. Определите где находится «плюсовой» и соответственно, «минусовой» вывод. Затем, подсоедините клаксон к АКБ, чтобы диагностировать его рабочую способность.

Затем, подсоедините «минус» контакт к минусу, «плюс» контакт к плюсу. По завершению подсоединения второго контакта, звуковой сигнал должен зафункционировать. Если ничего не происходит, стоит диагностировать поломку механизма.

Проверка целостности электрической цепи

В качестве заключительного этапа, проверьте работоспособность цепи. Для этого, проанализируйте заземление контура, а также, показатели напряжения и тока. Определите массу, чтобы точно проверить заземление. Для этого, рекомендуется использовать тестер, поставив его в режим замера Омов (сопротивления). Один щуп устройства ставится на «массу», второй – касается «минуса». Дисплей механизма при рабочем состоянии цепи (проводки) отразит цифры.

В случае неисправности и отсутствии звукового сигнала, необходимо состояние всех контактов. В подавляющем большинстве случаев, причиной отсутствия сигнала, является окисление или повреждение контактной группы, зависящее от качества и материала проводки.

Видео: Не работает звуковой сигнал. Как найти причину?

Если видео не показывает, обновите страницу или нажмите здесь

Toyota Nadia Форум -> пропал звуковой сигнал

Замена шлейфа руля Эта поломка является наиболее сложной. Восстановление шлейфа физически невозможно.

Чтобы купить новый, придется выложить от тысячи рублей за неоригинал, и до 4,5 тысяч — за лицензионный вариант. Профессионалы советуют сэкономить пропал сигнал на тойота поставить шлейф подешевле. Дело в том, что в этом довольно редком случае оба образца шлейфа не являются важной деталью, ломаются крайне редко и практически ничем не отличаются друг от друга.

Пропал сигнал

А если нет разницы, зачем платить больше? Первым делом не забудьте снять клеммы с аккумулятора. В противном случае умная электроника посчитает, что подушке безопасности пришло время сработать. Открутите подушку безопасности, а затем гайку, которая прикрепляет к валу рулевое колесо.

После того, как Вы снимете руль, Вы сможете увидеть шлейф, который и нужно заменить на новый. Собирается все наоборот.

Сначала прикручивается гайка, удерживающая руль на валу, а потом прикручивается подушка безопасности. При сборке обратите внимание, что заменяя шлейф нужно поставить колеса прямо, чтобы в дальнейшем шлейф не порвался.

Замена предохранителя Чтобы не тратить время на вызванивание тестером, можете определить сгоревшую деталь на глаз. Она будет потемневшей или с расплавленной свинцовой перемычкой внутри. Точно по такому же принципу производится замена реле.

Все же не забудьте разобраться, почему именно сгорел предохранитель. Это может быть пропал сигнал на тойота замыкание закорачивание в модуле сигнала. В очень редких случаях выходит из строя и сам сигнал. Сирена звукового сигнала звучит постоянно. Провод от контакта сирены к сирене имеет короткое замыкание с массой. Внутреннее короткое замыкание в сирене.

Пропал сигнал

Отсоедините серый провод. Если сирена замолкла, проверьте провод по всей длине.

Не вставляйте провод при продолжении поездки. Замените сирену. При продолжении поездки пропал сигнал на тойота токоподводящий белый провод и, при необходимости, заизолируйте. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Основные причины, почему не работает магнитола на Тойота

Причины неработающей штатной автомагнитолы для многих водителей с малым опытом самостоятельного обслуживания автомобилей могут быть неожиданными. Нередко приводят к тому, что автовладелец снимает магнитолу и несет ее в ремонт, при этом она оказывается полностью работоспособной. Этот факт вызывает необходимость поиска информации, к примеру, почему не работает магнитола Тойота Королла, но об этом вам может сказать любой мастер СТО.

Магнитола на Тойота

В этом случае, как и во многих других, виноватыми оказываются предохранители. Вернее их вина только в том, что они защитили бортовую сеть от повышенного напряжения. Тойота Королла, Авенсис снабжены хорошо сбалансированной бортовой электросхемой. Она способна принимать на себя высокие нагрузки. Это качество во многом связано с блоками предохранителей, размещенными со стороны водителя в салоне, в бардачке и под капотом.

Бортовая электросхема

Вы точно не ошибетесь в причинах, если у вас одновременно не работает магнитола и прикуриватель. Дело не только в предохранителе, а еще и в том, что в данном случае автомагнитола и автоприкуриватель у вас находятся на одной цепи. Обычно это характерно для машин до 2008 года.

Автоприкуриватель

Почему не работает штатная магнитола в Тойота

Если отсутствует неисправность устройства, то причины не включающейся магнитолы связана именно с электросхемой. По опыту может быть два типа неисправности:

сгоревший предохранитель штатной магнитолы;
сгоревший предохранитель на 100 ампер в основном блоке предохранителей;
проблемы в системе электропитания, требующие осмотра грамотного автоэлектрика.

Если горит экран, то дело не в электросети. Проблема сгоревшего предохранителя часто появляется у тех машин, в которых автомагнитола и автоприкуриватель находятся на одном участке сети. Это характерно и для моделей Тойота прошлых поколений. На момент выпуска автомобилей не предполагалась дополнительная функциональность устройств. Соответственно, возможности сети не рассчитаны на текущую нагрузку.

Обратите внимание, что при выключенном экране нужно рассматривать вопрос неработающей штатной автомагнитолы от других причин. Попробуйте в качестве проверки подать напряжение на устройство в 12 В.

Проблемой часто становится именно автоприкуриватель. Отметим, что в более мощных автомобилях, он выделен в отдельную цепь. Его работа контролируется отдельным предохранителем. Это, например, характерно для ЛендКруизер. Обычно одновременно не работает прикуриватель и магнитола Тойота Королла. Как и было сказано, проблема в устройстве бортовой сети автомобилей прошлого поколения и повышении мощности бортовой электроники, не рассчитанной на электроцепь.

Проблемы с автомагнитолой могут возникнуть после того, как сеть замкнула на массу (кузов). Обычно такая неисправность сети вызывает плавление целого ряда предохранителей. Прикуриватель в машинах до 2008 года нередко используют, как источник напряжения для внешних устройств. При включенной автомагнитоле скорее всего предохранитель не выдержит.

Бортовая электросистема 2008 – проходите регулярную профилактику

Увеличивая нагрузку с помощью бортовой электроники на электросеть автомобиля, не забывайте проводить профилактику и осмотр электросети. В отдельных моделях потребуется полная замена. Особенно это оправдано, если вы наращиваете функциональность автомобиля. Такой подход позволит сохранить девайсы работоспособными. При этом в большинстве случаев эффективную защиту в электросети от перегрузок обеспечивают именно предохранители. По этой причине при неработающих устройствах, включая автомагнитолу и автоприкуриватель, проблему нужно искать именно в этом.

Предохранители время от времени можно менять полным комплектом. Хорошим моментом для обновления будет, когда у вас не работает магнитола Тойота Камри. Таким образом, вы устраните полностью не только одну из проблем, но и проведете капитальный ремонт бортовой электросети.

CAN-шины для Короллы 120, Камри и других

Если вы решились на серьезный апгрейт своей Тойоты Короллы, Авенсис или Камри, включающем подключение целого ряда бортовых устройств, рекомендует подключить все бортовые устройства к CAN-шине. В этом случае в качестве защиты вывод заряда на кузов (массу) является только дублирующим способом защиты сети. Это специализированная система передачи данных с аппаратным решением, позволяющая концептуально решить проблему перегрузки в сети.

Устройство шины практически полностью исключает перегрузки, что позволяет полностью исключить сбои в работе. При подобной архитектуре столкнуться, когда не работает магнитола Тойота Камри, практически невозможно. При включении вас всегда будет радовать спокойно горящий экран вашей обновленной Тойоты Кароллы 120 или Камри предыдущего поколения.

Читайте также:
