Момент затяжки ступичной гайки шкода октавия тур
Значения момента затяжки ступичного подшипника для легковых автомобилей
Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:
- предотвращение углового смещения колец;
- снижение трения тел качения и дорожек качения;
- правильное распределение внутренних напряжений на сепараторы и обоймы.
- компенсация теплового расширения.
- увеличение угла контакта для осевых нагрузок.
В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника - это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.
Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.
Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:
Как отрегулировать подшипники ступицы:
С каким усилием затягивать ступичную гайку на своём автомобиле
Для каждого авто установлены нормы момента, так как сила затяжки для контргайки зависит от следующих факторов:
- Размеров подшипника;
- Регламентированного осевого зазора;
- Диаметра и шага резьбы.
Далее представлены показатели усилий, для того чтобы правильно затягивать гайку. База будет постепенно пополняться.
Моменты затяжки переднего ступичного подшипника на Пежо (Peugeot)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Peugeot 206 | 225,0 - 250,0 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Ниссан (Nissan)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Альмера | 280 | М18х1,5 |
| 2 | Кашкай | 125 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на ГАЗ (Газель)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Газель | 50 - 80 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Ауди (Audi)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | A80 B4/B3 | 186,3 - 225,6 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Шкода (Skoda)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Октавия | 300, Ослабить на 180˚, Довернуть на 50˚, Довернуть на 45˚ | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Тойота (Toyota)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Королла | 292 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Мазда (Mazda)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Мазда 3 | 225,0 - 250,0 | М20х1,5 |
| 2 | Мазда 6 | 235 - 274 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Митсубиси (Mitsubishi)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Лансер 9 | 216 - 225 | М20х1,5 |
| 2 | Лансер 10 | 95 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Фольксваген (Volkswagen)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Туарег | 186,3 - 225,6 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Киа (Kia)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Спортейдж | 225,0 - 250,0 | М20х1,5 |
| 2 | Рио | 225,0 - 250,0 | М20х1,5 |
| 3 | Сид | 95 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Хендай (Hyundai)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Акцент | 200 - 260 | М18х1,5 |
Моменты затяжки переднего ступичного подшипника на ВАЗ (ЛАДА)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | ВАЗ 2101 - 2107, ОКА | 196 – 199 | М18х1,5 |
| 2 | НИВА ВАЗ 21213 и 21214 | 196 – 199 | |
| 3 | Калина, Гранта, Приора,Ларгус, Веста | 226–247 | М20х1,5 |
| 4 | ВАЗ 2108, ВАЗ 2109 - 2110, 2111 - 2115 | 226–247 |
Моменты затяжки переднего ступичного подшипника на Форд (Ford)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Фокус 1 | 45 (далее затягивать ещё на 90 градусов) | M18х1,5 |
| 2 | Фокус 2 | ||
| 3 | Фокус 3 | ||
| 4 | Мондео | 35 (потом затягивать ещё на 90 градусов) | |
| 5 | Фьюжн | 35 (потом затягивать ещё на 90 градусов) | |
| 6 | Транзит | 53 | M20х1,5 |
Моменты затяжки переднего ступичного подшипника на Шевроле (Chevrolet)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | НИВА | 191 – 195 | М18х1,5 |
| 2 | Ланос | 184 - 204 (потом ослабляется и подтягивается 15,3 – 18,4) | М20х1,5 |
| 3 | Авео | ||
| 4 | Лачетти | 254–300 | |
| 5 | Круз | 50, довернуть на 40˚ | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Рено (Renault)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Логан | 175 | М20х1,5 |
| 2 | Меган 1, Меган 2 | 280 | |
| 3 | Сандеро | ||
| 4 | Дастер 4x4 | 280 | |
| 5 | Дастер 4x2 | 175 |
Моменты затяжки переднего ступичного подшипника на Дэу (Daewoo)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Нексия | 100 | М20х1,5 |
| 2 | Матиз | 210 | М18х1,5 |
| 3 | Дэу Ланос | 100 | М20х1,5 |
Моменты затяжки переднего ступичного подшипника на Опель (Opel)
| № п/п | Модель автомобиля | Усилие, Н•м | Диаметр/размер резьбы гайки ступицы |
|---|---|---|---|
| 1 | Астра H | 150 (затем отвернуть на 45˚ и затянуть моментом 250 Н·м) | M22х1,5 |
| 2 | Астра G | ||
| 3 | Астра J |
эгоиST
Я езжу на Ford Focus ST
г. Москва
Инженеры поработали на славу - 15 устройств в 1 корпусе.
Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.
Пользуюсь 6 месяцев, и уже забыл про штрафы.
Делюсь ссылкой на официальный сайт этого чуда-регистратора: ПОДРОБНЕЕ
Как затянуть ступичную гайку нужным моментом
Для затягивания резьбовых соединений, где рекомендуется соблюдать определённый момент, используют специальные динамометрические ключи. Внутри инструмента расположен динамометр со шкалой или специальное устройство с ограничителем, которое срабатывает при достижении требуемой силы затягивания. Ключи так же бывают с интервалами значений, например 5-25 (минимум 5 Н•м, максимум 25 Н•м).
Резьбовое соединение затягивают до тех пор, пока стрелка не покажет необходимую величину или не сработает ограничитель. Имеются так же дорогие и точные аналоги – с электронным дисплеем, но для эксплуатации и ремонта легковых авто подойдёт механический вариант.
На фото представлены основные виды таких ключей.
- С предустановленным моментом, не регулируемые.
- С предварительно настроенной величиной момента, регулируемые.
- С индикатором усилия при затяжке.
- С цифровым дисплеем прилагаемой силы закручивания.
Как пользоваться шкалой динамометрического ключа:
Как пользоваться динамометрическим ключом:
Как затянуть ступичную гайку без динамометрического ключа
Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра.
Потребуются следующие приспособления:
- Трещотка с головкой под контргайку;
- Труба для удлинения трещотки для создания требуемого «плеча»;
- Рулетка;
- Маркер;
- Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).
Суть метода заключается в расчете момента по формуле из начальных классов физики:
P — прикладываемая сила, Н;
l — расстояние от ступицы до точки приложения силы – «плечо», м.
Готовая формула для нашего случая будет следующей:
P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где
P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см;
M1 — масса груза, кг;
M2 — требуемый момент, Н•м.
Пример расчета для автомобиля Форд Фокус 2
P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см.
Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.
Шкода октавия тур замена ступичного подшипника: освещаем подробно
Здравствуйте, сегодня поговорим о ступичных подшипниках, а также о том, как их заменить на Skoda Octavia своими руками. Необходимость менять ступичный подшипник возникает, когда во время движения слышен гул от колес и виной всему не резина, или, когда во время проверки ходовой части вы обнаружили большой люфт в колесе.В любом из вышеописанных случаев вам предстоит замена ступичного подшипника, разница лишь в том, что сделать ее можно на СТО, а можно своими силами. Во втором случае вам потребуется определенный опыт и минимальные знания устройства ходовой части автомобиля.
Для работы вам потребуется:
Что такое ступичный подшипник?
Ступичный подшипник — это связующий элемент, который позволяет ступице вращаться на валу. Не будь этой важной детали, колесо автомобиля просто не смогло бы вращаться, и езда на таком авто была бы просто не возможна.
Вы должны быть пользователем, чтобы
Признаки неисправности ступичного подшипника
Создать учетную запись
Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!
Замена переднего ступичного подшипника на Шкода Октавиа своими руками
1. Заезжаем на яму, ставим машину на передачу, устанавливаем противооткатные подпорки под колеса.
2. Пока машина на четырех колесах сорвите гайки, чтобы на домкрате было легче их откручивать.
3. Домкратим строну, с которой будем работать. Снимаем колесо.
5. Подвесьте суппорт, чтобы не мешал, затем приступайте к снятию тормозного диска.
6. Демонтируем защитный щиток, а после — рулевой наконечник. Откручиваем гайку, используя ключ, придерживая ось шестигранником.
7. Открутите три крепежных болта крепления шаровой к рычагу, обозначьте места крепления для того, чтобы не нарушить развал/схождение.
8. Используя ступичный съемник, необходимо выпрессовать ШРУС со ступицы.
11. Снова приступаем к выбиванию внутренней половинки обоймы подшипника со ступицы.
12. Используя тот же съемник для снятия ступиц, окончательно стягиваем обойму со ступицы.
13. Когда старый ступичный подшипник извлечен, на его место можно устанавливать новый. Очистите место от грязи, смазываем посадочное место в поворотном кулаке графитовой смазкой и запрессовываем новый ступичный на место.
14. Далее необходимо зафиксировать подшипник стопорным кольцом и запрессовать ступицу на место. Дальнейшая сборка выполняется в обратной последовательности.
Примечание: Ступичную гайку следует затягивать с усилием 300 Н. м, затем необходимо ослабить ее на 1/2 оборота и дотянуть с усилием 50Н. м.
На этом у меня все. Замена ступичного подшипника Шкода Октавиа завершена, собираем инструмент и проверяем результаты работы.
Как проверить подшипник ступицы на предмет исправности
Способ первый. Проверка ступичного подшипника не требует никакого специального инструмента, достаточно просто проявить наблюдательность и знать кое-какие моменты. Например, во время езды следует приглушить музыку и на скорости больше 80 км/час прислушаться к своему авто, нет ли гула в области колес.
Затем после длительной поездки проверьте температуру колесных дисков, со стороны которая, на ваш взгляд, неисправна и сравните ее с другой стороной. Если температура отличается или диск вовсе слишком горячий, можно сделать предположение о том, что ступичный подшипник неисправен или как вариант у вас подклинивают тормозные колодки. Если с колодками все в порядке, и вы уверены, что проблема не в них, то причина, скорее всего, в подшипнике.
Способ второй. Домкратим колесо, которое гудит, или поднимаем машину на подъемнике. Затем беремся руками за нижнюю часть колеса и пытаемся его раскачать. Делается это для того, чтобы обнаружить люфт, если такой имеется вы непременно услышите стук или шат. И то и другое свидетельствует о неисправности ступичного подшипника, как вы понимаете, откладывать с такой поломкой нельзя, и, если ступичный вышел из строя его необходимо заменить. Как это сделать вы сейчас узнаете.
SKODA OCTAVIA A4 Tour ремонт
Советы по ремонту автомобиля Шкода Октавия А4 Тур. Опыт владельца
Подшипники Шкода Октавия Тур а4
Применяемые подшипники на автомобиле Шкода Октавия Тур А4, высокого качества и служат довольно долго, но иногда приходится их менять. Вот тут то и возникает вопрос, каких именно производителей подшипников предпочесть, что бы автомобиль VW Group и дальше радовал надёжностью и неприхотливостью в эксплуатации.
Что бы хоть как то разобраться владельцу автомобиля, в названиях производителей подшипников и их качестве, и не дать, не всегда честным менеджерам и работникам СТО, себя обмануть и в результате не платить деньги за полный хлам, я решил сделать обзор рынка подшипников, применяемых на автомобилях VW Group, в частности и Шкода Октавия.
Основные поставщики подшипников на конвейер:
SKF имеет более 50% всего рынка автомобильных подшипников в Европе. Производителей подшипников много, но до конвейера «допущены» только лучшие. С остальными, как правило, работают фирмы рынка запчастей.
Все крупные компании производители подшипников имеют большое количество своих заводов по всему миру.
Фирмы «упаковщики», не производящие подшипников, а упаковывающие в коробки под своим брендом.
- RUVILLE — крупный упаковщик, сотрудничающий как с лидерами, так и с аутсайдерами.
- OPTIMAL — главный конкурент RUVILLE, общее качество ниже.
- QH,Corteco, Coparts, NK — закупают у кого дешевле
- HK — принадлежит фирме FAG
В настоящее время — оригинальные подшипники (те же, что идут и на конвейер) идут только в ремонтных комплектах SKF. Например, ремонтные комплекты ступичного подшипника, куда обычно входят детали, технологически требующие замены вместе с подшипниками. Насосы охлаждающей жидкости, натяжные ролики и т.д.
В последние годы западные авто производители требуют так называемый — «нулевой дефект» (0% брака подшипников). Если совсем недавно допускалось 1 дефект на миллион, то теперь все изменилось. Поэтому на конвейеры допускаются только лучшие.
Надеюсь прочитав эту статью, каждый сделает свой выбор, в мире производителей подшипников и что конкретно ставить на свой автомобиль.
Моменты затяжки ступицы
А как насчет момента затяжки гаек задних колес на полноприводной версии Golf?
Думается, раз подшипники одинаковые по сути - и тянуть надо c одинаковой силой?
Подскажите, кто знает правильный ответ в цифрах и собственно метод применения?
DmitryZ
Мастер советчик
А как насчет момента затяжки гаек задних колес на полноприводной версии Golf?
Думается, раз подшипники одинаковые по сути - и тянуть надо c одинаковой силой?
Подскажите, кто знает правильный ответ в цифрах и собственно метод применения?
Ты имеешь ввиду гайки, которые крепят колесо? Не болты?
Обычно 110-120 Нм
Если ты имеешь ввиду ступичную гайку, то там по другому. С ходу не подскажу
Fritz
Красный командир
Ты имеешь ввиду гайки, которые крепят колесо? Не болты?
Обычно 110-120 Нм
Если ты имеешь ввиду ступичную гайку, то там по другому. С ходу не подскажу
Ступичную гайку конечно, извиняюсь, что сразу не сказал. Назрела замена подшипника задней ступицы. Вот и ищу информацию.
Колесные-то болты на своем тяну на глаз - рука как динамометрический ключ
DmitryZ
Мастер советчик
Колесные-то болты на своем тяну на глаз - рука как динамометрический ключ
Ступичную гайку конечно, извиняюсь, что сразу не сказал. Назрела замена подшипника задней ступицы. Вот и ищу информацию.
Раньше тоже на глаз тянул. После того как поломал несколько воротков на литье купил ключ теперь все классно.
А по поводу ступичной:
У тебя сзади барабаны или диски.
И модель как я понял каунтри. Чем она от гольфа 3 отличается?
Fritz
Красный командир
Барабаны сзади. Мастер, который подшипник менял, затянул метровой трубой от души, сказал - для такого подшипника самое то!
Проехал порядка 150 километров - не гудит, не шумит, приятно ездить.
Гольф Кантри - это тот же Гольф 2 только на раме и с полным приводом посредством вискомуфты.
Поэтому подшипники ступиц сзади там такого-же типа, как впереди - двухрядные шариковые.
DmitryZ
Мастер советчик
DmitryZ
Мастер советчик
Если да, то у тебя все как на третьем Гольфе. А там момент затяжки минимален.
Fritz
Красный командир
Нет ,у меня не так. Вот , там между позициями за номером 17 (это стопорные кольца) - ступичный подшипник.
Сквозь него проходит посадочная шейка ступицы, а в нее, в свою очередь, хвостовик наружного ШРУСа.
Который и притягивается к ступице гайкой, момент затяжки оной и интересует.
Подшипник один, неразборный, у него наружная обойма цельная, а внутренняя - из двух половинок, которые и должны сжиматься этой гайкой.
Замена наружного ШРУСа на автомобиле Skoda Octavia tour 1.6
Приветствуем Вас, ценители Чешского автопрома. К сожалению, даже такие надежные автомобили как Skoda Octavia Tour имеют свойство ломаться.
В данной статье мы расскажем о том, как выполнить замену наружного ШРУСа на данном автомобиле.
Для этого нам понадобиться:
- Комплект ШРУС Fag 771 0325 30 (в комплекте ШРУЗ, опорная шайба, гайка, пыльник, смазка, хомуты).
- Домкрат.
- Съёмник ШРУСа.
- Клещи для затяжки хомутов.
- Набор инструмента.
- Мощная отвертка.
После этого сдвигаем ШРУС внутрь ступицы. Теперь выкручиваем три болта, которые крепят шаровую опору и прижимая полуось к коробке передач выводим ШРУС сдвигая поворотный кулак наружу.

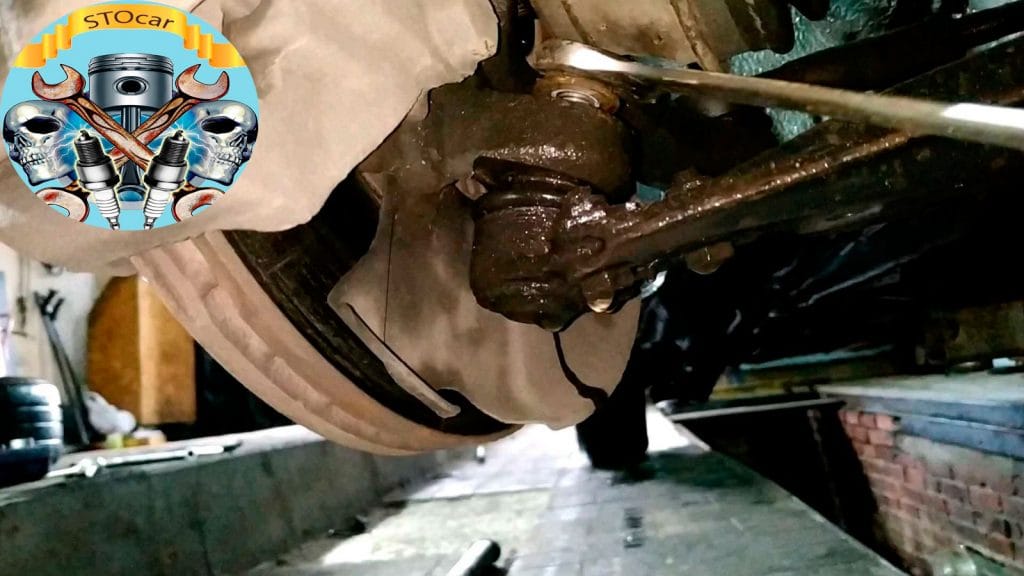

В нашем случае мы обнаружили, что шаровая опора подлежит замене. Для того, чтобы ее снять нам нужно открутить гайку пальца шаровой опоры и резкими ударами молотка по поворотному кулаку заставляем сдвинуться палец шаровой опоры. Если Вам не нужно менять шаровую опору, данную процедуру можно не выполнять. Вам достаточно открутить только три болта крепления шаровой опоры к рычагу.
Для удобства работы вставляем деревянный брусок между поворотным кулаком и рычагом.
Теперь нам нужно перекусить бокорезами хомуты крепления пыльника ШРУСа и сдвинуть пыльник для того, чтобы снять ШРУС с полуоси. Вытираем смазку ветошью и держа полуось одной рукой другой рукой при помощи молотка или съёмника снимаем ШРУС с полуоси.

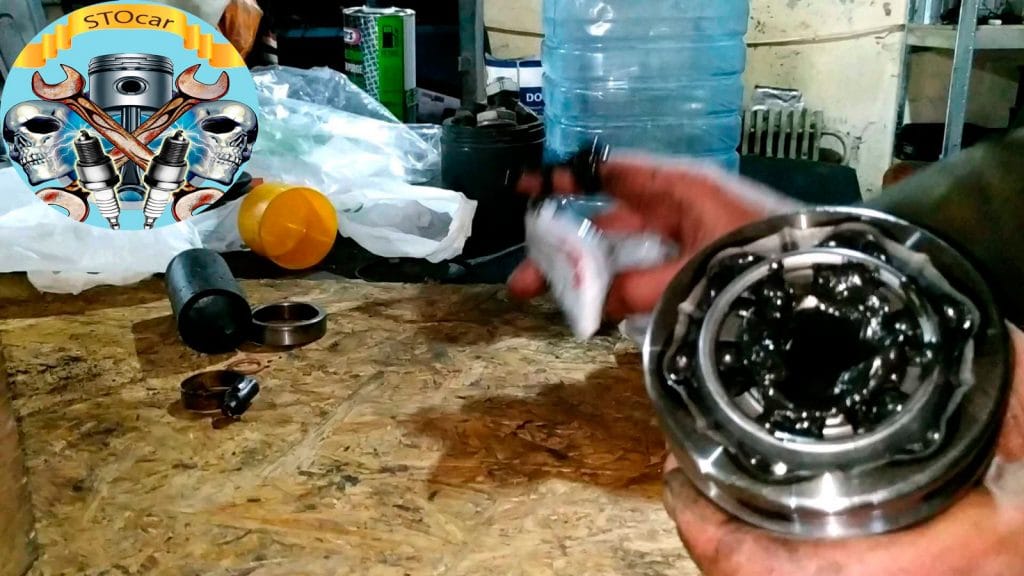

Снимаем пыльник и протираем от старой смазки полуось. Берем новый пыльник и устанавливаем его на полуось вместе с маленьким хомутом. Устанавливаем опорную шайбу на полуось выпуклой стороной наружу, а также пластиковую втулку конусом наружу. После чего берем новый ШРУС и заполняем его смазкой через центральное отверстие, продавливая смазку до тех пор, пока смазка не выйдет через шары ШРУСа.
Если стопорное кольцо на полуоси не повреждено, то трогать его не надо. Иначе возникнут проблемы с установкой нового ШРУСа. Накручиваем старую гайку на ШРУС и надеваем ШРУС на шлицы полуоси. Упирая полуось в коробку передач резким ударом тяжелого молотка напрессовываем ШРУС до тех пор, пока он не сядет до упора. Теперь одеваем пыльник на ШРУС, устанавливаем большой хомут и с помощью клещей затягиваем хомуты.
После чего вставляем шаровую опору на место, прикручиваем ее. Накручиваем новую гайку ШРУСа, затягиваем ее, с моментом затяжки 150 Н.м. и дотягиваем на 40 градусов. Одеваем колесо на место и опускаем автомобиль на землю. Обтягиваем колесо и в путь!
Момент затяжки ступичной гайки шкода октавия тур
Main Menu
Снятие и установка коленвала Skoda Octavia
Рис. 469. Блок цилиндров двигателя и коленчатый вал:
1 - вкладыш; 2 - звездочка привода масляного насоса; 3 - болты; 4 - крышки коренных подшипников; 5 - задающий ротор датчика частоты вращения двигателя; 6 – винт; 7 - коленчатый вал; 8 - упорные полукольца; 9 - блок цилиндров.
ПРЕДУПРЕЖДЕНИЕ
Запрещается проводить какие либо подгоночные операции на вкладышах при снятии и установке коленвала.
ПРЕДУПРЕЖДЕНИЕ
Промывку каналов коленчатого вала проводите в хорошо проветриваемом помещении и с использованием защитных средств.
11. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.
ПРИМЕЧАНИЕ
При снятии и установке коленвала вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой в постели.
12. Смажьте вкладыши моторным маслом.
13. Установите коленчатый вал в блок цилиндров
14. Установите упорные полукольца 8 средней опоры коленчатого вала.
ПРИМЕЧАНИЕ
Переднее упорное полукольцо устанавливают канавками в сторону передней части двигателя.
15. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.
16. Смажьте моторным маслом коренные шейки коленчатого вала.
17. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.
18. Установите крышки коренных подшипников согласно порядковым номерам.
ПРЕДУПРЕЖДЕНИЕ
Для установки крышек подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как в этом случае будут повреждены посадочные поверхности крышек и блока цилиндров.
19. Установите болты крышек и затяните болты моментом (26,5±2) Н*м в порядке, указанном на рис. 470.
ПРИМЕЧАНИЕ
Перед установкой болтов крепления крышек коренных подшипников коленвала Шкода Октавия, измерьте их длину от нижней части головки до торца. Если длина болта больше 75,3 мм, замените болт новым.
Рис. 470. Порядок затяжки болтов крепления крышек коренных подшипников коленвала Шкода.
20. Доверните болты крышек коренных подшипников на угол 45° в том же порядке.
21. Установите стойку с индикатором и проверьте осевой зазор коленчатого вала, он должен составлять 0,05-0,25 мм. Предельно допустимый зазор 0,4 мм. Если зазор превышает предельно допустимое значение, замените упорные полукольца коленчатого вала.
22. Установите снятые детали в порядке, обратном снятию.
Важность правильной затяжки гайки ступицы колеса автомобиля.
На П2 они регулируемые и ослабление нужно, чтобы подшипник имел небольшой люфт, который исчезнет при его разогреве во время движения иначе он «сгорит» и заклинит, ресурс уменьшится быстро. А тут я думаю усилие затяжки шруса(можно посмотреть по аналогии на других марках примерный момент затяжки). А так не надо конечно тянуть чтоб шрус отломить или гайку сорвать))), но это уже качком надо быть или вороток метра 3 иметь)).
На П2 было написано затянуть определенным усилием затем отвернуть на 10 или 20 градусов) тут фиг знает, надо книжку читать)
По максимуму затягивай, там не страшно.
максимум бывает разный, наверно все же сильно то совсем нельзя, есть определенное тогда уж усилие, с которым затягивать.
На втором поколении спортов он не регулируется, если у тебя появился люфт, ощущаемый руками, то только меняй.Я себе менял, с одной стороны ступицу в сборе оригинал поставил, а потом не спеша купил оригинальный подшипник, разобрал старую ступицу и запресовал новый подшипник, а потом поменял и вторую сторону. Подшипник кстати стоит KOYO в оригинале, если что:). Ступицу брал за 6300р(может сейчас дороже), а подшипник что то около 3тыс.
Очередь просмотра
Очередь
- Удалить все
- Отключить
Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110
- стопорим автомобиль спереди;
- срываем колесные болты;
- срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
- поддомкрачиваем сторону и выставляем “козелки”;
- снимаем колесо;
- заливаем место посадки тормозного барабана WD-40 или другими спец – жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
- откручиваем направляющие болты( желательно слегка обстучать молотком);
- пытаемся аккуратно снять тормозной барабан (если не идет – вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
- откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
- стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);
- осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
- осматриваем тормозной цилиндр на протекание, колодки на износ;
- снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.
- обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.
Существует три варианта выпрессовки подшипника:
- Специальным прессом (есть далеко не у всех).
- Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
- С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.
- ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)
- еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
- осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
- новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
- устанавливаем ступицу на жесткую поверхность.
– сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)
– обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;
– берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.
-основное правило – никаких сильных ударов, если не идет – значит криво
– после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.
-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)
– добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;
Текст видео
КАК ПРАВИЛЬНО ЗАТЯНУТЬ ГАЙКУ СТУПИЦЫ ВАЗ 2109, 2114, 2110, 2112? Момент затяжки ступичной гайки ВАЗ
Гайка крепления ступиц передних колес Резьба М20х1,5
Момент затяжки, Н•м (кгс•м) 225,0–250,0 (22,5–25,0)
Гайка подшипников ступиц задних колес Резьба М20х1,5
Момент затяжки, Н•м (кгс•м) 190,0–225,0 (19,0–22,5)
Или демонтируя коробку передач, многим водителям приходится откручивать и закручивать гайку ступицы
колеса. Но это не так просто, как кажется со стороны, да и гайка должна быть затянута с определённым моментом, иначе возможен риск проворота подшипника на ступице и последующий . К тому же большинство ключей, продающихся в магазинах, не рассчитаны на большой момент затяжки, который требует гайка ступицы. В этой небольшой статье мы рассмотрим важность этой казалось бы простой операции, и как обойтись без динамометрического ключа.
В 80-х годах прошлого века, наконец то отказались от конических роликовых подшипников, и даже на наших отечественных машинах (переднеприводных) стали устанавливать шариковые (или роликовые) двухрядные подшипники (или однорядные с упорным буртиком). И наконец то отпала необходимость точной регулировки конических подшипников, при которой для многих, регулировка требуемого зазора была непростым занятием.
Ведь в современных не конических подшипниках, осевой зазор устанавливает завод изготовитель подшипника (о подшипниках и их маркировке читаем ) и при сборке узла никаких регулировок не требуется производить. Но вот важности правильной затяжки таких подшипников, а точнее гайки ступицы, многие не придают, а зря.
1 — половинки внутренней обоймы подшипника, 2 — наружная обойма подшипника, 3 — шарики, 4 — сепаратор подшипника, 5 — наконечник ШРУСа (цапфа), 6 — шайба, 7 — гайка.
К примеру возьмём распространённый на наших переднеприводных машинах (Ваз 2108) ступичный узел, с двухрядным шариковым подшипником (его маркировка 6-256907Е2С17) , показанный на рисунке слева. Если затянуть гайку ступицы 7 на резьбе торца ШРУСАа, то половинки внутренней обоймы подшипника сомкнутся полностью и дальнейшее сближение беговых дорожек шариков будет уже невозможно. И в таком зажатом состоянии, осевой зазор в подшипнике будет примерно 0,06 — 0,08 мм.
Значит гайка ступицы 7 должна удерживать половинки внутренней обоймы подшипника достаточно долго (и обеспечивать необходимый зазор в 0,06 — 0,08 мм), то есть в течении всего срока службы подшипника. И значит гайка не должна допустить увеличения расстояния между половинками обоймы и нарушения требуемого зазора. И чем правильнее момент затяжки этой гайки, предписанный заводом, тем дольше будет обеспечен требуемый зазор в подшипнике.
Гайка ступицы — необходимые моменты затяжки
Необходимый момент затяжки гайки ступицы, предписывает не завод изготовитель подшипника, а завод производитель автомобиля и этот момент у разных автомобилей немного отличается (например у ВАЗ 2108 момент составляет 225,6 — 247 Н м, то есть 23 — 25 кгс м). Поэтому его желательно уточнять в заводской рекомендации своего автомобиля.
Важность правильной затяжки гайки ступицы колеса автомобиля.
Ремонтируя свою переднеприводную машину, например меняя ШРУС, подшипник колеса , или демонтируя коробку передач, многим водителям приходится откручивать и закручивать гайку ступицы колеса. Но это не так просто, как кажется со стороны, да и гайка должна быть затянута с определённым моментом, иначе возможен риск проворота подшипника на ступице и последующий её ремонт. К тому же большинство динамометрических ключей, продающихся в магазинах, не рассчитаны на большой момент затяжки, который требует гайка ступицы. В этой небольшой статье мы рассмотрим важность этой казалось бы простой операции, и как обойтись без динамометрического ключа.
В 80-х годах прошлого века, наконец то отказались от конических роликовых подшипников, и даже на наших отечественных машинах (переднеприводных) стали устанавливать шариковые (или роликовые) двухрядные подшипники (или однорядные с упорным буртиком). И наконец то отпала необходимость точной регулировки конических подшипников, при которой для многих, регулировка требуемого зазора была непростым занятием.
Ведь в современных не конических подшипниках, осевой зазор устанавливает завод изготовитель подшипника (о подшипниках и их маркировке читаем вот тут) и при сборке узла никаких регулировок не требуется производить. Но вот важности правильной затяжки таких подшипников, а точнее гайки ступицы, многие не придают, а зря.
Узел ступицы ВАЗ 2108 с двухрядным подшипником 1 — половинки внутренней обоймы подшипника, 2 — наружная обойма подшипника, 3 — шарики, 4 — сепаратор подшипника, 5 — наконечник ШРУСа (цапфа), 6 — шайба, 7 — гайка.
К примеру возьмём распространённый на наших переднеприводных машинах (Ваз 2108) ступичный узел, с двухрядным шариковым подшипником (его маркировка 6-256907Е2С17) , показанный на рисунке слева. Если затянуть гайку ступицы 7 на резьбе торца ШРУСАа, то половинки внутренней обоймы подшипника сомкнутся полностью и дальнейшее сближение беговых дорожек шариков будет уже невозможно. И в таком зажатом состоянии, осевой зазор в подшипнике будет примерно 0,06 — 0,08 мм.
Значит гайка ступицы 7 должна удерживать половинки внутренней обоймы подшипника достаточно долго (и обеспечивать необходимый зазор в 0,06 — 0,08 мм), то есть в течении всего срока службы подшипника. И значит гайка не должна допустить увеличения расстояния между половинками обоймы и нарушения требуемого зазора. И чем правильнее момент затяжки этой гайки, предписанный заводом, тем дольше будет обеспечен требуемый зазор в подшипнике.
Гайка ступицы — необходимые моменты затяжки .
Необходимый момент затяжки гайки ступицы, предписывает не завод изготовитель подшипника, а завод производитель автомобиля и этот момент у разных автомобилей немного отличается (например у ВАЗ 2108 момент составляет 225,6 — 247 Н•м, то есть 23 — 25 кгс•м). Поэтому его желательно уточнять в заводской рекомендации своего автомобиля.
Интересно, что рекомендации по моменту затяжки одного и того же подшипника, у разных автозаводов могут немного отличаться. Это скорей всего зависит от различной прочности металла ступиц, цапф, гаек или резьбы на хвостовике ШРУСА. И эту прочность металла, из которого это всё изготавливается, знает только завод изготовитель машины.
Например, как я уже говорил, момент затяжки подшипника ступицы на автомобиле ВАЗ2108 его завод рекомендует 23 — 25 кгс•м, а для такого же подшипника завод АЗЛК (для Москвича) предписывает всего 14 — 16 кгс•м, и москвичовский завод не разрешает ни в коем случае превышать это значение.
И такой подшипник можно затянуть и покрепче, ведь на ВАЗах так и делают, и даже меньший по габаритам подшипник для автомобиля «Ока»( маркировка 6-256706У1С17) и то затягивается посильнее, с моментом 19 — 23 кгс•м. Скорей всего материал москвичовской ступицы, или резьбы хвостовика ШРУСа у Москвича слабее, чем на вазовских машинах. Хотя такая же резьба М20х1,5 нарезается на колёсных шпильках и гайках грузовика ЗИЛ, и их затягивают моментом аж в 60 кгс•м, и ничего.
Ну а для «Таврии» (1102) её и момент затяжки такого же подшипника, (как на восьмёрке и сорок первом Москвиче) составляет 15 — 20 кгс•м.
Особенности затягивания ступичной гайки
Ни понимая с каким усилием затягивать колесные гайки
лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.
Чтобы не допустить поломки и правильно выполнить работу, для протяжки
рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки. Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.
Усилие, то с каким моментом затягивать ступичную гайку
, зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.
Специалисты много лет проработавшие в автосервисе рекомендуют через каждые 15-20 тысяч километров пробега подтягивать гайки ступиц. Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.
Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки
можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.
Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:
- предотвращение углового смещения колец;
- снижение трения тел качения и дорожек качения;
- правильное распределение внутренних напряжений на сепараторы и обоймы.
- компенсация теплового расширения.
- увеличение угла контакта для осевых нагрузок.
В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.
Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.
Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:
Как правильно затягивать ступичный подшипник
После проведения замены ступичного подшипника наступает важный момент – затяжка. Зажимать необходимо не «голыми» руками, а с использованием специального приспособления – динамометрического ключа. Так как от полноты затяжки напрямую зависит срок эксплуатации оборудования и качество управления техническим средством.
Для каждого автомобиля разработан свой момент затяжки ступичного подшипника. Он четко описан в инструкции по эксплуатации. Если по каким-то причинам руководство утеряно, то необходимо воспользоваться сетью интернет или обратиться за разъяснением в ближайшую автомастерскую.
Затяжка ступичного подшипника
Моментом затяжки ступичного подшипника принято называть фактическое усилие, с которым зажимается гайка ступицы. Сила измеряется в Н/м или кг/м, в зависимости от величины и задания по конвертации.
Каждый подшипник в своей конструкции имеет незначительный осевой зазор. Он необходим для корректности работы механизма, а именно:
- для недопущения смещения в стороны;
- снижения фактической силы трения;
- равномерного расположения теплового расширения;
- распределения напряжения;
- увеличения площади контакта.
Как правильно затягивать ступичный подшипник
Величина затяжки переднего и заднего подшипника исчисляется на основании ряда факторов, таких как:
- Минимальный и максимально допустимый размер (параметр) подшипника.
- Величина осевого зазора.
- Тип шага резьбы (крупный или мелкий).
Вышеприведенный перечень данных носит шаблонный характер и в каждой конкретной ситуации может дополняться новыми факторами. Однако вышеупомянутые причины остаются неизменными, независимо от возникшей ситуации.
Усилие затяжки ступичного подшипника
- ВАЗы, НИВА: от 19,6 до 24,6;
- марка Форд модели Фокус, Фьюжн, Мондео, Транзит: от 45 до 53;
- все модели Шевроле: 18,9 – 19,5 или 25,0 – 30,1;
- Рено модели Дастер, Меган, Сандеро, Логан: 175 и 280;
- Опель различных моделей: 150.
Как подтянуть ступичный подшипник
Для проведения профилактических и ремонтных работ принято использовать динамометрический ключ. Такая практика существует в СТО. В конструкцию ключа вмонтирован прибор со шкалой. Зная нужный показатель, можно с легкостью затянуть гайку. Главное не переусердствовать, так как можно сорвать резьбу на крепежном элементе.
В зависимости от модификации ключа, установлены различные ограничители:
- нерегулируемый;
- с регулировкой;
- с показателем затяжки;
- с установленным цифровым дисплеем.
В зависимости от выбранного типа динамометрического ключа проводится регулировка ступичных подшипников.
Часто владельцы задают вопрос: можно ли подтягивать ступичные подшипники без фактического наличия динамометрического ключа. Запретить нельзя, но и не рекомендовано. Так как можно не рассчитать усилие. Последствия такой затяжки очевидны: люфт и преждевременный выход из строя.
Теперь Вы знаете, как отрегулировать ступичный подшипник своими силами. Несмотря на всю простоту действий и конструкцию механизма, рекомендовано обслуживать свое техническое средство в специализированных автомастерских во избежание негативных последствий и повреждения смежных деталей.
Перед тем, как проводить профилактические мероприятия, не забывайте приобретать только качественные и оригинальные комплектующие, рекомендованные или одобренные самым изготовителем. Это позволит увеличить срок эксплуатации технического средства и сократить до минимума количество поломок.
Читайте также:
