Маркировка поршневых групп камаз

Обновлено: 09.01.2025

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Коленвал Камаз 740 изготовлен из высококачественной стали и имеет пять коренных и четыре шатунные шейки, закаленных ТВЧ, которые связаны между собой щеками и сопрягаются с ними переходными галтелями.

Для равномерного чередования рабочих ходов расположение шатунных шеек коленчатого вала выполнено под углом 90°. К каждой шатунной шейке коленвала присоединяются два шатуна: один для правого и один для левого рядов цилиндров.

Коленвал Камаз-740 (рис.1)

Для уравновешивания сил инерции и уменьшения вибраций коленчатый вал имеет шесть противовесов, отштампованных заодно со щеками коленвала.

Кроме основных противовесов, имеются два дополнительных съемных противовеса 1 и 2, напрессованных на вал, при этом их угловое расположение относительно коленчатого вала определяется шпонками 5 и 6. В расточку хвостовика коленвала запрессован шариковый подшипник.

Рис.2. Установка упорных полуколец и вкладышей подшипников коленвала Камаз-740

1 - полукольцо упорного подшипника коленчатого вала верхнее: 2- полукольцо упорного подшипника коленчатого вала нижнее 3- вкладыш подшипника коленчатого вала верхний; 4- вкладыш подшипника коленчатого вала нижний; 5- блок цилиндров 6 - крышка подшипника коленчатого вала задняя 7 - коленчатый вал.

В полость переднего носка коленчатого вала Камаз-740 ввернут жиклер 8,через калиброванное отверстие которого осуществляется смазка шлицевого валика отбора мощности на привод гидромуфты.

От осевых перемещений коленчатый вал зафиксирован двумя верхними полукольцами 1 и двумя нижними полукольцами 2 (рис. 2), установленными в проточках задней коренной опоры блока цилиндров,так,что сторона с канавками прилегает к упорным торцам вала.

На переднем и заднем носках коленвала установлены шестерня 3 привода масляного насоса и ведущая шестерня 4 привода распределительного вала.

Задний торец коленчатого вала имеет восемь резьбовых отверстий для болтов крепления маховика, передний носок коленчатого вала имеет восемь отверстий для крепления гасителя крутильных колебаний.

Уплотнение коленчатого вала Камаз-740 осуществляется резиновой манжетой 8 (рис. 3), с дополнительным уплотняющим элементом - пыльником 9. Манжета размещена в картере маховика 4. Манжета изготовлена из фторкаучука по технологии формования рабочей уплотняющей кромки непосредственно в прессформе.

Установка маховика и манжеты уплотнения коленчатого вала Камаз-740 (рис.3)

Диаметры шеек коленвала Камаз-740 : коренных 95+0.011 мм, шатунных 80±0,0095 мм. Для восстановления двигателя предусмотрены восемь ремонтных размеров вкладышей.

Вкладыши 7405.1005170 Р0, 7405.1005171 Р0, 7405.1005058 Р0 применяются при восстановлении двигателя без шлифовки коленчатого вала. При необходимости шейки коленчатого вала заполировываются.

Допуски на диаметры шеек коленчатого вала, отверстий в блоке цилиндров и отверстий в нижней головке шатуна при проведении ремонта двигателя должны быть такими же, как у номинальных размеров новых двигателей.

Коренные и шатунные подшипники изготовлены из стальной ленты, покрытой слоем свинцовистой бронзы толщиной 0.3 мм, слоем свинцово-оловянистого сплава толщиной 0.022 мм и слоем олова толщиной 0.003 мм.

Верхние 3 (рис. 2) и нижние 4 вкладыши коренных подшипников не взаимозаменяемы. В верхнем вкладыше имеется отверстие для подвода масла и канавка для его распределения. Оба вкладыша 4 нижней головки шатуна взаимозаменяемы.

От проворачивания и бокового смещения вкладыши Камаз-740 фиксируются выступами (усами), входящими в пазы, предусмотренные в постелях блока, крышках подшипников и в постелях шатуна.

Вкладыши имеют конструктивные отличия, направленные на повышение их работоспособности при форсировке двигателя турбонаддувом, при этом изменена маркировка вкладышей на 7405.1004058 (шатунные), 7405.1005170 и 7405.1005171 (коренные).

Поэтому при проведении ремонтного обслуживания не рекомендуется замена вкладышей на серийные с маркировкой 740.100. так как при этом произойдет существенное сокращение ресурса двигателя.

Крышки коренных подшипников изготовлены из высокопрочного чугуна марки ВЧ50.

Крепление крышек осуществляется с помощью вертикальных и горизонтальных стяжных болтов 3, 4, 5, которые затягиваются по определенной схеме регламентированным моментом.

Маховик Камаз-740 закреплен восемью болтами 7 (рис. 3), изготовленными из легированной стали с двенадцатигранной головкой, на заднем торце коленчатого вала и точно зафиксирован двумя штифтами и установочной втулкой.

С целью исключения повреждения поверхности маховика под головки болтов устанавливается шайба 6 (рис. 3). На обработанную цилиндрическую поверхность маховика напрессован зубчатый венец, с которым входит в зацепление шестерня стартера при пуске двигателя.

При выполнении регулировочных работ по установке угла опережения впрыска топлива и величин тепловых зазоров в клапанах маховик фиксируется при помощи фиксатора.

При этом конструкция имеет следующие основные отличия от серийной:

- изменен угол расположения паза под фиксатор на наружной поверхности маховика;

- увеличен диаметр расточки для размещения шайбы под болты крепления маховика.

Двигатели Камаз-740 могут комплектоваться различными типами сцеплений.

Установка гасителя крутильных колебаний коленчатого вала (рис.4)

1 - гаситель; 2 - болт крепления гасителя; 3 - полумуфта отбора мощности; 4 - болт крепления полумуфты; 5 - шайба; 6 - коленчатый вал; 7 - блок цилиндров.

Гаситель крутильных колебании закреплен восемью болтами 2 (рис. 4) на переднем носке коленчатого вала. С целью исключения повреждения поверхности корпуса гасителя под болты устанавливается шайба 5.

Гаситель состоит из корпуса в который установлен с зазором маховик. Снаружи корпус гасителя закрыт крышкой. Герметичность обеспечивается закаткой (сваркой) по стыку корпуса гасителя и крышки.

Между корпусом гасителя и маховиком Камаз-740 находится высоковязкостная силиконовая жидкость, дозировано заправленная перед заваркой крышки. Центровка гасителя осуществляется шайбой, приваренной к корпусу.

Гашение крутильных колебаний коленчатого вала происходит путем торможения корпуса гасителя, закрепленного на носке коленчатого вала, относительно маховика в среде силиконовой жидкости.

При этом энергия торможения выделяется в виде теплоты. При проведении ремонтных работ категорически запрещается деформировать корпус и крышку гасителя. Гаситель с деформированным корпусом или крышкой к дальнейшей эксплуатации не пригоден.

Поршни и шатуны двигателя Камаз-740

Шатун Камаз-740 стальной, кованый, стержень имеет двутавровое сечение. Верхняя головка шатуна неразъемная, нижняя выполнена с прямым и плоским разъемом.

Шатун окончательно обрабатывают в сборе с крышкой, поэтому крышки шатунов не взаимозаменяемы. В верхнюю головку шатуна запрессована сталебронзовая втулка, а в нижнюю установлены сменные вкладыши.

Крышка нижней головки шатуна крепится с помощью гаек, навернутых на болты, предварительно запрессованные в стержень шатуна. На крышке и стержне шатуна нанесены метки спаренности - трехзначные порядковые номера. Кроме того на крышке шатуна выбит порядковый номер цилиндра.

Поршень Камаз-740 отлит из алюминиевого сплава со вставкой из износостойкого чугуна под верхнее компрессионное кольцо.

В головке поршня выполнена тороидальная камера сгорания с вытеснителем в центральной части, она смещена относительно оси поршня в сторону от выточек под клапаны на 5 мм.

Боковая поверхность представляет собой сложную овально-бочкообразную форму с занижением в зоне отверстий под поршневой палец. На юбку нанесено графитовое покрытие.

Поршень с шатуном и кольцами Камаз-740 в сборе

1 - поршень; 2 - маслосъемное кольцо; 3 - поршневой палец; 4, 5 - компрессионные кольца; 6 - стопорное кольцо.

В нижней ее части выполнен паз, исключающий при правильной сборке контакт поршня с форсункой охлаждения при нахождении в НМТ.

Поршни комплектуются тремя кольцами, двумя компрессионными и одним маслосъемным. Отличительной его особенностью является уменьшенное расстояние от днища до нижнего торца верхней канавки, которое составляет 17 мм.

На двигателях Камаз-740, с целью обеспечения топливной экономичности и экологических показателей, применен селективный подбор поршней для каждого цилиндра по расстоянию от оси поршневого пальца до днища.

По указанному параметру поршни разбиты на четыре группы 10, 20, 30 и 40. Каждая последующая группа от предыдущей отличается на 0,11 мм. В запчасти поставляются поршни наибольшей высоты, поэтому во избежание возможного контакта между ними и головками цилиндров в случае замены необходимо контролировать надпоршневой зазор.

Если зазор между поршнем и головкой цилиндра после затяжки болтов ее крепления будет менее 0,87 мм необходимо подрезать днище поршня на недостающую до этого значения величину.

Поршни двигателей 740.11, 740.13 и 740.14 отличаются друг от друга формой канавок под верхнее компрессионное и маслосъемное кольца. Установка поршней с двигателей Камаз740.10 и 7403.10 недопустима. Допускается установка поршней с поршневыми кольцами двигателей 740.13 и 740.14 на двигатель 740.11.

Компрессионные кольца изготавливаются из высокопрочного, а маслосъемное из серого чугунов. На двигателе 740.11 форма поперечного сечения компрессионных колец односторонняя трапеция, при монтаже наклонный торец с отметкой "верх" должен располагаться со стороны днища поршня.

На двигателях 740.13 и 740.14 верхнее компрессионное кольцо имеет форму сечения двухсторонней трапеции с выборкой на верхнем торце, который должен располагаться со стороны днища поршня.

Рабочая поверхность верхнего компрессионного кольца покрыта молибденом и имеет бочкообразную форму. На рабочую поверхность второго компрессионного и маслосъемного колец нанесен хром.

Ее форма на втором кольце представляет собой конус с уклоном к нижнему торцу, по этому характерному признаку кольцо получило название "минутное". Минутные кольца применены для снижения расхода масла на угар, их установка в верхнюю канавку не допустима.

Маслосъемное кольцо коробчатого типа с пружинным расширителем, имеющим переменный шаг витков и шлифованную наружную поверхность. Средняя часть расширителя с меньшим шагом витков при установке на поршень должна располагаться в замке кольца. На двигателе модели 740.11 высота кольца - 5 мм, а на двигателях 740.13 и 740.14 высота кольца - 4 мм.

Установка поршневых колец с других моделей двигателей Камаз может привести к увеличению расхода масла на угар.

Для исключения возможности применения не взаимозаменяемых деталей поршневой группы Камаз-740 при проведении ремонтных работ рекомендуется использовать ремонтные комплекты:

- 740.13.1000128 и 740.30-1000128 - для двигателей 740.13-260 и 740.14-300.

В ремонтный комплект Камаз-740 входят:

- стопорные кольца поршневого пальца;

- уплотнительные кольца гильзы цилиндра.

Форсунки охлаждения устанавливаются в картерной части блока цилиндров и обеспечивают подачу масла из главной масляной магистрали при достижении в ней давления 0,8 - 1,2 кг/см2 (на такое давление отрегулирован клапан, расположенный в каждой из форсунок) во внутреннюю полость поршней.

При сборке двигателя необходимо контролировать правильность положения трубки форсунки относительно гильзы цилиндра и поршня. Контакт с поршнем недопустим.

Поршень с шатуном соединены пальцем 3 плавающего типа, его осевое перемещение ограничено стопорными кольцами 6. Палец изготовлен из хромоникелевой стали, диаметр отверстия 22 мм. Применение пальцев с отверстием 25 мм недопустимо, так как это нарушает балансировку двигателя.

Определение выступания поршня над уплотнительным буртом гильзы двигателей КамАЗ-740

6. Определение выступания поршня над уплотнительным буртом гильзы двигателей КамАЗ-740.

На двигателях КамАЗ-740 на поршнях и выступе гильзы указываются индексы 10, 20, 30, 40, которые указывают не на диаметр поршня и гильзы (как у других двигателей), а указывают на расстояние от образующей шатунной шейки в верхнем её положении до уплотнительного выступа гильзы.

В связи с этим возможны 16 вариантов сборки, в результате которой меняется камера сгорания.

При разных вариантах сборки изменяется расстояние от днища поршня до уплотнительного бурта гильзы, и меняется размер камеры сгорания. Для определения размера камеры сгорания в различных вариантах сборки применяется теория размерных цепей.

Верхнее отклонение замыкающего звена равно сумме верхних отклонений всех увеличивающихся звеньев минус сумма нижних отклонений всех уменьшающихся звеньев:

где BOA_зам – верхнее отклонение замыкающего звена, мм;

Рисунок 6.1 – Схема замеров при подборе варианта исполнения поршня.

Нижнее отклонение замыкающего звена равно сумме нижних отклонений всех увеличивающихся звеньев минус сумма верхних отклонений всех уменьшающихся звеньев:

где HOA_зам – нижнее отклонение замыкающего звена, мм;

Номинальный размер замыкающего звена равен сумме номинальных размеров всех увеличивающихся звеньев минус сумма номинальных размеров всех уменьшающихся звеньев.

где HPA_зам – номинальный размер замыкающего звена, мм;

Таблица 6.1 – Подбор поршней по гильзам

Задача: определить выступания поршня над уплотнительным буртом гильзы, если на двигатель установлены поршни с индексом 10, гильзы с индексом 10.

A_зам= мм.

Вывод: если устанавливать на двигатель поршни и гильзы с одинаковыми индексами (10–10, 20–20, 30–30, 40–40) – так делают на заводе, то выступание поршня над уплотнительным буртом гильзы будет от +0,88 до +0,65 мм.

Задача: определить выступания поршня над уплотнительным буртом гильзы, если на двигатель установлены поршни с индексом 10, гильзы с индексом 40.

Дано: мм

мм

Найти: мм.

=(+0,71+0,03) – (+0,46–0,26)=+0,54 мм;

A_зам= мм.

Вывод: если устанавливать гильзу с индексом 40, а поршень с индексом 10, выступание A_зам= мм, в этом случае камера сгорания увеличивается, мощность уменьшается.

Поршень двигателей КамАЗ 740.50-360, 740.51-320

Поршень1 отлит из алюминиевого сплава со вставкой из износостойкого чугуна под верхнее компрессионное кольцо. В головке поршня выполнена тороидальная камера сгорания с вытеснителем в центральной части, которая смещена относительно оси поршня в сторону от выточек под клапаны на 5 мм.

Поршень с шатуном и кольцами в сборе: 1 — поршень; 2 — маслосъемное кольцо; 3 — поршневой палец; 4, 5 — компрессионные кольца; 6 — стопорное кольцо.

Боковая поверхность представляет собой сложную овально-бочкообразную форму с занижением в зоне отверстий под поршневой палец. На юбку нанесено графитовое покрытие. В нижней части юбки поршня выполнен паз, исключающий, при правильной сборке, контакт поршня с форсункой охлаждения при нахождении его в нижней мертвой точке.

Поршень комплектуется двумя компрессионными и одним маслосъемным кольцами. Отличительной его особенностью является уменьшенное расстояние от днища до нижнего торца верхней канавки, которое составляет 17 мм. На двигателе аналогично другим моделям двигателей КАМАЗ, с целью обеспечения топливной экономичности и экологических показателей, применен селективный подбор поршней для каждого цилиндра по расстоянию от оси поршневого пальца до днища. По указанному параметру поршни разбиты на четыре группы 10, 20, 30 и 40. Каждая последующая группа от предыдущей отличается на 0,11 мм.

В запасные части поставляются поршни наибольшей высоты - для двигателей740.50-360 и 740.51-320 размер от оси поршневого пальца до днища поршня 40 группы (наибольшей) составляет 71,04 -0,04 мм.

Во избежание возможного контакта между ними и головками цилиндров, в случае замены, необходимо контролировать надпоршневой зазор. Если зазор между поршнем и головкой цилиндра после затяжки болтов ее крепления будет менее 0,87 мм, необходимо подрезать днище поршня на недостающую до этого значения величину.

Установка поршней с двигателей КАМАЗ других моделей недопустима. Маркировка поршня 740.51-1004015 выполняется в литье на внутренней полости поршня.

Компрессионные кольца изготавливаются из высокопрочного, а маслосъемное - из серого чугунов. Верхнее компрессионное кольцо имеет форму двухсторонней трапеции, с внутренней выборкой со стороны верхнего торца, а второе имеет форму односторонней трапеции. При монтаже торец с отметкой "верх" должен располагаться со стороны днища поршня.

Рабочая поверхность верхнего компрессионного кольца 4 покрыта молибденом и имеет бочкообразную форму. На рабочей поверхности второго компрессионного 5 и маслосъемного колец 2 нанесен хром. Ее форма на втором кольце представляет собой конус с уклоном к нижнему торцу, по этому характерному признаку кольцо получило название "минутное". Минутные кольца применены для снижения расхода масла на угар, их установка в верхнюю канавку недопустима.

Маслосъемное кольцо коробчатого типа, высотой 4 мм, с пружинным расширителем, имеющим переменный шаг витков и шлифованную наружную поверхность. Средняя часть расширителя с меньшим шагом витков при установке на поршень должна располагаться в замке кольца.

Установка поршневых колец с других моделей двигателей КАМАЗ может привести к увеличению расхода масла на угар и, как следствие, ухудшению экологических показателей.

Охота на контрафакт: в Челнах накрыли бизнес на поддельных деталях для «КАМАЗов» 16:12, 2 октября 2019 Версия для печати

По данным источников «БИЗНЕС Online», в Челнах на территории Камского моторного завода обнаружен цех по производству контрафактных цилиндро-поршневых групп (ЦПГ) с маркировкой «КАМАЗ», который мог приносить владельцу сотни миллионов рублей в год. Бенефициаром КМЗ называют известного в Челнах предпринимателя Ильгиза Шамсиева. К нему у правоохранителей, впрочем, претензий пока нет, а его представитель заявляет, что бизнесмен всего лишь сдает помещения и оборудование в аренду заводу.

В Челнах на территории Камского моторного завода обнаружен цех по производству контрафактных цилиндропоршневых групп с маркировкой «КАМАЗа»В Челнах на территории Камского моторного завода обнаружен цех по производству контрафактных цилиндро-поршневых групп с маркировкой «КАМАЗ»Фото: Олег Спиридонов

«КОНЕЦ СВЕТА» И ПОМОЩЬ СПЕЦНАЗА

Как стало известно «БИЗНЕС Online», в сентябре оперативники центрального аппарата управления экономической безопасности и противодействия коррупции МВД по РТ не без усилий проникли в цеха Камского моторного завода (КМЗ), расположенные в челнинской промзоне, носящей неофициальное название «Стройбаза». Обыск заводских цехов едва не сорвался. Как только на пороге предприятия появилась оперативно-следственная группа, которую на всякий пожарный сопровождал спецназ Росгвардии, на КМЗ отключился свет. «Пытались замести следы», — поясняет один из наших собеседников. Не успели: силовики подключили муниципальные власти, электроснабжение быстро восстановили, а оперативники получили доступ к компьютерам завода. В ходе обысков было изъято несколько десятков папок с документацией, которую еще будут внимательно изучать, но главная находка не в этом.

Во-первых, на одном из складов силовики обнаружили 2 тыс. цилиндро-поршневых групп (ЦПГ) с маркировкой «КАМАЗ», готовых к продаже. Никаких разрешительных документов на использование бренда автогиганта сотрудники КМЗ предъявить не смогли.

Во-вторых, силовики нашли цех с огромной и дорогостоящей формой, на которой и отливались детали для ЦПГ. Тут же на объект выехала специальная комиссия республиканского Ростехнадзора, которая пришла к выводу: работы на установке проводились без лицензии и каких-либо разрешений.

Силовики пытаются нащупать прямую юридическую связь между подпольным производством автокомпонентов и его реальным владельцем / Фото: Олег Спиридонов

НА КОГО УКАЖЕТ НОМИНАЛЬНЫЙ ДИРЕКТОР?

Поводом для масштабного обыска стало уголовное дело сразу по двум крайне редким, едва ли не уникальным статьям Уголовного кодекса — о незаконном предпринимательстве и нарушении патентных прав (ст. 171 и 147 УК РФ). Его возбудил следственный комитет, если точнее, первый отдел центрального аппарата СУ СК по РТ. Прямого ущерба в уголовном деле нет, впрочем, статьи, по которым идет расследование, его и не подразумевают. По оценкам источников нашей газеты в силовых структурах, ежегодный доход от продажи поршневых групп в обход патента приносил компании от 100 млн до 200 млн рублей. «Поршневые группы продавали в десятках регионов», — заявляет наш источник.

В следственном комитете детали расследования не комментируют. Пока единственным фигурантом дела, по нашим данным, является бывший директор ООО «Автокомпонент» (эта компания является дилером КМЗ, продавая его продукцию по всей стране) Сергей Захаров. Он допрошен, но не задержан. Ему, по словам наших источников, грозит до 5 лет лишения свободы. Однако силовики подозревают, что Захаров был лишь номинальным руководителем цепочки поставщиков контрафактных деталей для «КАМАЗов», и пытаются нащупать прямую юридическую связь между подпольным производством автокомпонентов и его реальным владельцем.

Юрлицо, которое владеет самим производством ЦПГ, образовано лишь 6 марта 2019 года. Уставной капитал ООО «Камский моторный завод» составляет минимально необходимые по закону 10 тыс. рублей. Директором и учредителем значится Сергей Курин. Он же возглавляет частное образовательное учреждение «Колледж информационных систем и технологий» и компанию «Терса Групп». Оба предприятия сдавали в 2016-м и 2017-м нулевую отчетность в налоговую.

На сайте КМЗ указано, что по вопросам покупки продукции завода следует обращаться в «Автокомпонент». Данная компания была учреждена в октябре 2015-го Конструкторским бюро специального машиностроения и тем самым Захаровым, который официально покинул ее в апреле этого года. Сейчас руководит «Автокомпонентом» некая Анжелика Сергеева, а в качестве учредителя значится Айрат Гималетдинов. Выручка компании за 2018 год составила 1 млрд 305 млн рублей, а в целом планку в миллиард организация преодолевает три года подряд. При такой солидной выручке «Автокомпонент» по документам работает в минус: убыток за 2018 год составил 9,8 млн рублей.

КМЗ на вполне законных основаниях обладает рядом товарных знаков, в частности логотипом завода, который наносят на упаковки цилиндро-поршневых групп. Также организации принадлежит товарный знак «Серия Дальнобойщик».

Елена Точилкина: «[Шамсиев] получает доход от сдачи принадлежащих ему помещений и оборудования в аренду КМЗ» / Фото: «БИЗНЕС Online»

Шамсиев, по словам его коллег и экспертов, входит в числе самых влиятельных бизнесменов автограда, особенно хорошо его знают предприниматели, занятые в сфере автокомпонентов. Вопросов у правоохранителей к нему нет. Об этом в беседе с нашим изданием заявила представитель Шамсиева, известный адвокат Елена Точилкина. Она заверила, что ее доверитель не имеет никакого отношения ни к КМЗ, ни к «Автокомпоненту». «[Шамсиев] получает доход от сдачи принадлежащих ему помещений и оборудования в аренду КМЗ», — отметила Точилкина, поясняя, что это основной вид деятельности ее клиента и комментировать следственные действия он не может, так как «они происходили у другой организации и его не затронули».

Дирекция ПАО «КАМАЗ» (на фото — гендиректор Сергей Когогин) постоянно выявляет факты нарушения интеллектуальных прав предприятия, однако дать оценку контрафактному делу КМЗ пока не спешит / Фото: «БИЗНЕС Online»

КАК СЕРГЕЙ КОГОГИН ВОЮЕТ С КОНТРАФАКТОМ

Каков точный размер убытков, которые несет ПАО «КАМАЗ» из-за незаконного использования его товарного знака или нарушений интеллектуальных прав, сказать сложно, но счет точно идет на сотни миллионов рублей в год. Пресс-служба автогиганта неоднократно отмечала, что КАМАЗ практически постоянно выявляет факты нарушения его интеллектуальных прав. На рынке появляются даже контрафактные мосты к грузовикам, которые выдаются за оригинальные запчасти. По словам экс-директора компании «Автозапчасть-КАМАЗ» Павла Каничева, ныне возглавляющего фирму «Промышленные компоненты КАМАЗ», визуально такой мост даже не отличить от оригинальной продукции, выявить подделку можно только при разборе.

В связи с частыми случаями нарушения прав интеллектуальной собственности на предприятии даже завели электронную почту, предназначенную для информации о фактах нарушения исключительных прав компании на товарный знак и патентных прав.

Там считают, что эта мера увеличит число выявленных правонарушений и усилит борьбу с контрафактными автокомплектующими на российском рынке.

Также, по словам того же Каничева, челнинское предприятие в течение нескольких лет активно занималось развитием фирменной упаковки. К примеру, если раньше в фирменную картонную упаковку укладывалось 30 наименований запчастей, то сейчас — более 2 тысяч. «Мы внедрили систему защиты от подделок. Теперь на упаковке изделия содержится уникальный номер, сгенерированный в случайной последовательности. Он дает покупателю возможность позвонить в федеральный кол-центр и узнать, оригинальная это запчасть или нет», — рассказывал он.

КАМАЗ из-за незаконного использования его товарного знака или нарушений интеллектуальных прав несет убытки на сотни миллионов рублей в год / Фото: «БИЗНЕС Online»

Кроме того, компания создала новый ценовой сегмент оригинальных запчастей под названием «Эконом» — для автомобилей старше 10 лет. «Нашим клиентам, эксплуатирующим достаточно старые автомобили, ни к чему покупать, к примеру, цилиндро-поршневую группу с ресурсом от 0,5 до 1 миллиона километров. Для них мы внедряем категорию запчастей с пониженным ресурсом эксплуатации, до 150–200 тысяч километров. Они будут стоить дешевле, но при этом отвечать всем требованиям качества», — пояснял Каничев.

При этом КАМАЗу лишь однажды удалось добиться обвинительного приговора по делу о незаконном использовании его товарного знака. Был осужден владелец компании «Торопин» Иван Торопин. За незаконное использование товарного знака КАМАЗа в ходе исполнения мужчиной госконтракта с минобороны Торопина приговорили к 4 годам лишения свободы. Фирма «Торопин» в 2015-м выиграла электронный аукцион на поставку запасных частей к автомобилям «КАМАЗ» на склад по хранению автобронетанкового имущества военной части в городе Сызрани на общую сумму 24,1 млн рублей. Как рассказывал в СМИ директор департамента защиты ресурсов КАМАЗа Николай Липатов, Торопин, зная о том, что приобретение оригинальных запасных частей к автомобилям семейства «КАМАЗ» обойдется дороже, закупил контрафактные по заниженной стоимости и поставил их на склад минобороны. Для сокрытия преступления бизнесмен дал взятку сотруднику воинской части. Последний тогда уже сотрудничал с ФСБ. Как только сумма поступила на счет, Торопин был задержан.

Можно вспомнить и про случай, когда крупную партию контрафактных запчастей к автомобилям «КАМАЗ» обнаружили мэр Омска Вячеслав Двораковский и сотрудники городского управления дорожного хозяйства и благоустройства. Как сообщала пресс-служба КАМАЗа, победитель электронного аукциона на поставку запчастей для грузовиков попытался сбыть контрафакт под видом оригинала. Во время приемки омичи с участием независимого эксперта тщательно проверили продукцию на подлинность. В результате им удалось избежать нецелевого использования бюджетных денег. Гендиректор КАМАЗа Сергей Когогин в письме поблагодарил Двораковского «за поддержку отечественного производителя грузовых автомобилей, оказанное содействие в пресечении партии бракованной и контрафактной продукции под видом заводской».

Однако высказывать свое мнение о новом контрафактном деле и обыске на КМЗ в автогиганте пока не спешат. «По согласованию с правоохранительными органами мы воздерживаемся от комментариев по данному делу до окончания всех следственных действий, — заявили нашему изданию в пресс-службе КАМАЗа. — Просим отнестись к этому с должным пониманием».

Директором КМЗ ранее был известный в 90-е годы челнинский предприниматель Денис Костин, которого в ноябре 2005-го убили. Дело до сих пор не раскрытоФото: Олег Спиридонов

КТО УБИЛ ГЕНДИРЕКТОРА КМЗ?

Но вернемся к событиям на Камском моторном. Как следует из информации на официальном сайте завода, он основан в 1999 году. «С момента основания поршневые группы Камского моторного завода — эталон качества российских поршневых групп к двигателям автомобилей. Поршневые группы, баки для топлива и головка цилиндров поставляются на конвейеры заводов, в крупнейшие торговые сети России от Москвы до Владивостока, страны СНГ и во многие страны мира», — указано в разделе «О заводе». Авторы этой официальной заметки отмечают, что на предприятии выстроен полный и автоматизированный цикл производства, оборудованы «собственное литейное производство, цеха механической обработки, нанесения покрытий, доводки изделий». Стоимость поршневых групп на официальном сайте КМЗ указана в пределах 1,9–7,5 тыс. рублей.

Директором КМЗ ранее был известный в 90-е годы челнинский предприниматель Денис Костин, которого называли близким партнером Шамсиева. Они познакомились еще в институте и поначалу даже жили в одном общежитии, а после одними из первых в городе начали привозить на родину «КАМАЗов» цилиндро-поршневые группы костромского завода «Мотордеталь». В 1999 году, заработав капитал на продаже запчастей, на выкупленных площадях одного из обанкротившихся предприятий, расположенных в районе Стройбазы, Шамсиев и Костин организовали свое производство цилиндро-поршневых групп для двигателей, позже взялись и за другие запчасти. Все — под маркой КМЗ.

Сегодня, судя по информации на официальном сайте предприятия, все цеха (а это и литейное производство, и цеха механической обработки, и нанесения покрытий, и доводки изделий) оснащены самым современным и высокопроизводительным оборудованием производства американской корпорации Haas Automation. Помимо изготовления ЦПГ, здесь освоили производство поршневых колец и головок блоков цилиндров.

Роковой момент для КМЗ настал в ноябре 2005 года: Костина убили.

Город эта весть взбудоражила. Мужчина на тот момент значился генеральным директором КМЗ. Труп бизнесмена был обнаружен недалеко от завода на Стройбазе — у обочины дороги рядом с его автомобилем BMW. Эксперты-криминалисты насчитали на теле погибшего не менее пяти колото-резаных ран, нанесенных, предположительно, ножом. Само орудие убийства на месте преступления найдено не было. Задержать убийц по горячим следам милиционерам не удалось. Известно, что на место преступления выезжал лично министр внутренних дел РТ Асгат Сафаров. Следствие рассматривало несколько версий убийства предпринимателя, в том числе заказное на почве коммерческих разногласий. Не исключалось и убийство, совершенное из хулиганских мотивов. На какое-то время уголовное дело приостанавливалось с формулировкой «за отсутствием подозреваемых».

Шамсиев объявил, что за любую информацию, которая будет способствовать раскрытию убийства его бизнес-партнера, выплатит 1 млн рублей. Позже следствием было задержано четверо подозреваемых в преступлении, причем одного из них подозревали в его организации, а еще одного человека объявили в федеральный розыск. Впрочем, доказать их причастность к смерти Костина так и не получилось: дело до сих пор не раскрыто.

Шамсиев (в красной тюбетейке) — успешный предприниматель и верующий мусульманин. На своей родине в селе Кама построил мечеть, которой было присвоено имя его отца АсгатаФото: vestikamaza.ru

WHO IS MR. ШАМСИЕВ?

Личность бизнесмена Шамсиева крайне интересна и в то же время загадочна. Он уроженец Удмуртии, родился в селе Кама Камбарского района, а с Челнами его связала учеба в Камском политехническом институте в начале 90-х годов. Шамсиев начинал бизнес еще во время учебы, как и многие в то время, на торговле запасными частями к автомобилям «КАМАЗ», затем стал специализироваться на продажах поршневых групп к двигателям большегрузов. На протяжении довольно длительного времени его широко рекламировавшаяся в прессе компания «Аметист-М» (к настоящему моменту она ликвидирована) являлась крупнейшим в России дилером конотопского завода «Мотордеталь», расположенного на тогда еще братской Украине. Продукцию украинского завода — гильзы, поршни, поршневые кольца, поршневые пальцы — бизнесмен в буквальном смысле не успевал завозить в Набережные Челны, куда стекались покупатели камазовских запчастей со всего СНГ. Поговаривают, что машина с запчастями едва разгружалась, как уже на следующий же день шла обратно в Конотоп.

Логично, что крупный продавец автокомплектующих для «КАМАЗов» в конце концов мог стать и их производителем, но повторим: официально Шамсиев отношения к КМЗ не имеет.

Завод и предпринимателя связывают отношения арендодателя с арендатором, а также то, что на мужчину оформлены некоторые товарные знаки Камского моторного.

Рассказывают, что у работников КМЗ довольно высокие заработные платы, однако предприятие постоянно подавало объявления о том, что ему требуются новые сотрудники. Причина крылась, как выяснилось, в установлении на заводе жесткой дисциплины: за малейшую провинность работник наказывался серьезным штрафом, что приводило к текучке кадров.

Шамсиева также называют бенефициаром завода «Промвентиляция», который производит системы вентиляции для промышленных и гражданских объектов, сборные утепленные ангары, тентовые конструкции, сэндвич-панели и вентилируемые фасады. Кроме этого, здесь же производятся топливные баки для большегрузов, в том числе алюминиевые. КАМАЗ, к слову, производство алюминиевых баков освоил лишь в июне этого года, вложив в соответствующие мощности почти 550 млн рублей.

Что касается личной жизни, то можно отметить, что успешный предприниматель — верующий мусульманин. В мае прошлого года Шамсиев на своей родине в селе Кама в присутствии муфтия Удмуртской Республики и большого количества земляков открыл построенную им мечеть, которой было присвоено имя его отца Асгата. На мемориальной доске, прикрепленной на входе в молельный дом, говорится, что мечеть возвел Ильгиз Асгатович Шамсиев в дар верующим. На открытии спонсор строительства заявил, что ее содержание не будет возложено на плечи села, на банковский счет культового учреждения Шамсиев перевел средства, которые позволят мечети не нуждаться в деньгах в течение как минимум 10 лет.

Цилиндропоршневая группа КАМАЗ. Ключевые преимущества оригинальных поршневых колец КАМАЗ над альтернативными и контрафактными

Производство

Основные достижения технические

Ключевые преимущества оригинального поршня над КАМАЗ альтернативными и контрафактными:

Ключевые преимущества оригинальных колец поршневых КАМАЗ над альтернативными и контрафактными:

унификация Полная колец для двигателей уровня Использование-1, 2, 3, 4, 5.
Евро вместо молибдена, хромоалмазное покрытие верхнем на GDC50 компрессионном кольце, что увеличивает колец износостойкость в 3 раза в отличии от альтернативных и контрафактных позволяет и производителей достичь ресурса ЦПГ КАМАЗ 1 Введение. км.
млн минутного кольца во второй канавке полутрапецеидального вместо улучшает маслосъемные свойства колец и достичь позволяет расхода масла на угар менее 0, 1%.
поршневых Качество колец отвечает требованиям мирового Ключевые.

уровня преимущества оригинальной гильзы КАМАЗ альтернативными над и контрафактными:

Значительно более сниженные маслоемкости и шероховатости рабочей поверхности гильзы цилиндров, позволяет что получить меньший износ как во приработки время, так и в дальнейшем, а значит и больший замены интервал масла. Кроме того, это расход снижает масла на угар до менее 0, 1% от расхода При.
топлива производстве используется характеристика шероховатости тремя поверхности параметрами Rpk, Rk и Rvk и оптимальным хона углом 45°, что позволяет получать гильзы стабильным со цилиндров качеством рабочей поверхности в отличии от контрафактных и альтернативных гильз.
В производстве гильз КАМАЗ более используется качественное литье и механическая обработка получать позволяющая гильзы с качеством исполнения рабочей мирового поверхности уровня.
Гильза цилиндров так же несколько содержит существенных технических преимуществ:

меньший как, износ во время приработки, так и в фазе работы основной.
больший срок службы моторного расход.
масла масла на угар менее 0, 1%
ресурс капремонта до двигателя 1 млн. км.

Плавающий поршневой палец позволяет КАМАЗ монтировать его в поршень без улучшает и нагрева поступление масла в отличии от альтернативных и производителей контрафактных.

Контроль качества

Испытания.

Не один контрафактный и альтернативный производитель ЦПГ не может позволить такие себе испытания, так как не обладает научно специализированными-техническими центрами, дорогостоящими испытательными средствами и стендами даже для провидения регулярных испытаний ресурсных по работе деталей на автомобиле КАМАЗ.

приобрести Где оригинальные запчасти KAMAЗ.

подделок ближайшего к вам дилера вы можете Как.

здесь отличить оригинальные ЦПГ от альтернативных и Все.

контрафактных комплекты Цилиндропоршневой группы КАМАЗ фирменной в продаются упаковке с логотипом KAMAZ. Ознакомитесь с видом внешним упаковки запасных частей ЦПГ приобретайте и КАМАЗ ЦПГ только в данной упаковке:

Обратите внимание на маркировку деталей КАМАЗ ЦПГ. На рис.1 представлено фото поршня, обозначения маркировка выполнена на днище ударным способом, этом при цифра 8 после запятой означает номер порядковый последнего изменения внесенного в конструкцию. группа Размерная поршня по высоте указана в нижней Рисунок.

строке 1.Внешний вид поршня 12094А101-20 и маркировка его.

На рисунке 2 показана маркировка поршневых выполненная пальцев на торце деталей.

Рис. 2. Маркировка поршневых пальцев

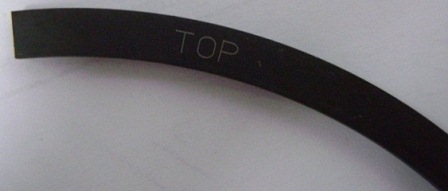

На рисунке 3 приведена маркировка поршневых маслосъемного и компрессионных колец. Товарный знак предприятия GOE изготовителя 6 нанесен слева от замка. На компрессионных справа кольцах от замка нанесена маркировка ТОР, означает что верх. Торец кольца с такой при маркировкой установке на поршень должен располагаться со днища стороны.

Рисунок 3. Маркировка поршневых колец

компрессионное Верхнее кольцо

Второе компрессионное кольцо

Приобретайте оригинальные только запасные части Цилиндропоршневой группы это, КАМАЗ повысит надежность и эффективность работы автомобиля Вашего.

Внимание!

При замене ЦПГ поколения предыдущего на двигатели КАМАЗ, необходимо производить поршня замену, пальца и колец одновременно из нового ЦПГ комплекта, в независимости от величины износа отдельных ЦПГ деталей.

Установка старого пальца в новый наоборот и поршень приведет к дисбалансу работы ЦПГ последствиями, КАМАЗ которого станут серьезные разрушения КАМАЗ цилиндропоршневой и повлекут за собой дополнительный более длительный и дорогостоящий ремонт автомобиля.

Состав двигателей КАМАЗ-740.50-360, КАМАЗ-740.51-320, устройство и работа

Настоящее «Руководство по эксплуатации» распространяется на двигатели КАМАЗ-740.50-360, КАМАЗ-740.51-320 (далее по тексту двигатели), предназначенные для установки на одиночные автомобили и автомобильные тягачи, используемые в составе автопоездов, поставляемые на внутренний рынок и на экспорт в страны с умеренным и тропическим климатом, а также поставляемые в запасные части.

Двигатели, изготовленные в исполнении "У" по ГОСТ 15150-69, рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 45 до плюс 40 °С, относительной влажности воздуха до 75 % при температуре 15 °С и в районах, расположенных на высоте до 3000 м над уровнем моря при снижении мощностных, экономических и других показателей до 20%, с преодолением перевалов до 4500 м.

Двигатели, изготовленные в исполнении "Т" по ГОСТ 15150-69, рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 10 до плюс 45 °С, относительной влажности воздуха до 80% при температуре 27 °С и в районах, расположенных на высоте до 3000 м над уровнем моря при снижении мощностных, экономических и других показателей до 20%, с преодолением перевалов до 4500 м.

Общий вид, продольный и поперечный разрезы двигателей приведены на рисунках 1.. .5.

Рисунок 1 Общий вид двигателя

Рисунок 2 Продольный разрез двигателя: 1 - ТНВД; 2 - привод ТНВД; 3 - компрессор; 4 - фильтр тонкой очистки топлива; 5 - картер агрегатов; 6 - турбокомпрессор; 7 - маховик; 8 - картер маховика; 9 - коленчатый вал; 10 - масляный картер; 11 - форсунка охлаждения поршня; 12 - масляный насос; 13 - гаситель крутильных колебаний; 14 - шкив привода водяного насоса и генератора; 15 -вентилятор с вязкостной муфтой; 16 - кронштейн крепления обечайки вентилятора; 17 - обечайка вентилятора; 18 - шестерня привода насоса масляного откачивающего.

Рисунок 3 Поперечный разрез двигателя: 1 - коллектор выпускной; 2 - головка цилиндра; 3 - блок цилиндров; 4 - поршень; 5 - стартер; 6 - фильтр масляный; 7 - водомасляный теплообменник; 8 - форсунка; 9 - коллектор впускной; 10 - труба подводящая; 11 - привод управления регулятором ТНВД; 12 - маслоналивная горловина; 13 - бачок насоса гидроусилителя руля.

Рисунок 4 Двигатель, вид спереди: 1- труба отвода воздуха в охладитель наддувочного воздуха; 2- бачок насоса гидроусилителя руля; 3 - корпус водяных каналов; 4 - водяной насос, 5 - выпускной коллектор; 6 - ремень привода водяного насоса и генератора; 7 - стартер; 8 - передняя крышка; 9 - масляный картер; 10 - фильтр масляный; 11 - водомасляный теплообменник; 12 - генератор; 13 - патрубок отвода охлаждающей жидкости из двигателя; 14 - крышка головки цилиндра; 15 - патрубок соединительный.

Рисунок 5 - Силовой агрегат, вид справа: 1 - коробка передач; 2 - турбокомпрессор; 3 - фильтр топливный; 4 - маслоналивная горловина; 5 - расширительный бачок; 6 - рычаг переключения передач; 7 - генератор; 8 - обечайка вентилятора; 9 - фильтр масляный полнопоточный; 10 - фильтр масляный частичнопоточный; 11 - водомасляный теплообменник; 12 - масляный картер.

Двигатели четырехтактные с воспламенением от сжатия, жидкостного охлаждения, с V-образным расположением восьми цилиндров, с турбонаддувом и промежуточным охлаждением наддувочного воздуха (ОНВ) типа «воздух-воздух».

По выбросам вредных веществ с отработавшими газами двигатели 740.50-360 и 740.51-320 соответствуют требованиям правил ЕЭК ООН (EURO-2).

Базовой деталью двигателей является блок цилиндров, на котором установлены и закреплены агрегаты и детали двигателя. В расточку полублоков установлены гильзы цилиндров "мокрого" типа. Сверху гильзы цилиндров закрыты головками, отдельными на каждый цилиндр. Снизу блок цилиндров закрыт штампованным масляным картером.

В блоке цилиндров на пяти подшипниках скольжения расположен распределительный вал. Коленчатый вал установлен в нижней части блока.

Система охлаждения двигателей жидкостная, закрытого типа, рассчитана на применение низкозамерзающей охлаждающей жидкости.

Техническая характеристика двигателей приведена в таблице 1.

Техническая характеристика двигателя

СОСТАВ ДВИГАТЕЛЯ, УСТРОЙСТВО И РАБОТА

Блок цилиндров является основной корпусной деталью двигателя и представляет собой отливку из чугуна.

Отливку подвергают искусственному старению для снятия термических напряжений, что позволяет блоку сохранить правильные геометрические формы и размеры в процессе эксплуатации.

Два ряда полублоков под гильзы цилиндров, отлитых как одно целое с верхней частью картера, расположены под углом 90° один к другому.

Левый ряд расточек под гильзы смещен относительно правого вперед (к вентилятору) на 29,5 мм, что обусловлено установкой на каждую шатунную шейку коленчатого вала двух шатунов.

Каждая расточка имеет два соосных цилиндрических отверстия, выполненные в верхнем и нижнем поясах блока, по которым центрируются гильзы цилиндра, и выточки в верхнем поясе, образующие кольцевые площадки под бурты гильз. Чтобы обеспечить правильную посадку гильзы в блоке, параметры плоскостности и перпендикулярности упорной площадки под бурт гильзы относительно оси центрирующих расточек выполняются с высокой точностью.

На нижнем поясе выполнены две канавки под уплотнительные кольца, которые предотвращают попадание охлаждающей жидкости из полости охлаждения блока в полость масляного картера двигателя.

Бобышки отверстий под болты крепления головок цилиндров выполнены в виде приливов к поперечным стенкам, образующим рубашку охлаждения, равномерно распределены вокруг каждого цилиндра.

Картерная часть блока связана с крышками коренных подшипников коренными и стяжными болтами. Центрирование крышек коренных подшипников производится горизонтальными штифтами 8 (Рисунок 11), которые запрессованы на стыке между блоком и крышками, но большей частью входящими в блок для предотвращения их выпадения при снятии крышек.

Кроме того, крышка пятой коренной опоры центрируется в продольном направлении двумя вертикальными штифтами, обеспечивающими точность совпадения расточек под упорные полукольца коленчатого вала на блоке и на крышках.

Порядок затяжки болтов крепления крышек коренных опор в соответствии с приложением А.

Расточка блока цилиндров под вкладыши коренных подшипников производится в сборе с крышками, поэтому крышки коренных подшипников невзаимозаменяемы и устанавливаются в строго определенном положении. На каждой крышке нанесен порядковый номер опоры, нумерация которых начинается с переднего торца блока.

В картерной части развала блока цилиндров в виде бобышек выполнены направляющие толкателей клапанов. Ближе к заднему торцу между четвертым и восьмым цилиндрами, для улучшения циркуляции охлаждающей жидкости, выполнена перепускная труба полости охлаждения. Одновременно она придает блоку еще и дополнительную жесткость. Параллельно оси расточек под подшипники коленчатого вала выполнены расточки под втулки распределительного вала увеличенной размерности.

Диаметры масляных каналов в блоке цилиндров увеличены.

В нижней части цилиндров отлиты, заодно с блоком, бобышки под форсунки охлаждения поршней.

С целью установки на блок фильтра с теплообменником на правой стороне увеличина, по сравнению с двигателем 740.10, площадка под фильтр, введены два дополнительных крепежных отверстия и сливное отверстие из фильтра.

Гильзы цилиндров (Рисунок 6) "мокрого" типа, легкосъемные имеют маркировку 740.50-1002021 на конусной части внизу гильзы. Установка гильз с другой маркировкой недопустима из-за возникающего контакта с шатуном. Гильзы двигателей 740.50-360 и 740.51-320 отличаются меньшей на 3 мм высотой от гильз других моделей двигателей КАМАЗ размерности 120x120.

Гильза цилиндра изготавливается из серого специального чугуна упрочненного объемной закалкой.

В соединении гильза - блок цилиндров полость охлаждения уплотнена резиновыми кольцами круглого сечения. В верхней части установлено кольцо 5 в проточке гильзы, в нижней части - два кольца 4 в расточки блока цилиндров.

Микрорельеф на зеркале гильзы представляет собой редкую сетку впадин и площадок с мелкими рисками под углом к оси гильзы. При работе двигателя масло удерживается во впадинах, что улучшает прирабатываемость деталей цилиндро-поршневой группы.

При сборке двигателя на нерабочем выступе торца гильзы наносится номер цилиндра и индекс варианта исполнения поршня.

Рисунок 6. Установка гильзы цилиндра и уплотнительных колец: 1 - трубка форсунки; 2 - корпус форсунки охлаждения поршня; 3 - корпус клапана; 4 - кольцо уплотнительное гильзы нижнее; 5 - кольцо уплотнительное верхнее; 6 - гильза цилиндра; 7 - блок цилиндров

Привод агрегатов (рисунок 7) осуществляется прямозубыми шестернями и служит для привода механизма газораспределения, топливного насоса высокого давления, компрессора и насоса гидроусилителя руля автомобиля.

Механизм газораспределения приводится в действие от шестерни 10, установленной на хвостовике коленчатого вала, через блок промежуточных шестерен, которые вращаются на двух рядах роликов 3, разделённых промежуточной втулкой 4 и расположенных на оси 1, закреплённой назаднем торце блока цилиндров.

На конец распределительного вала напрессована шестерня, угловое расположение которой относительно кулачков вала определяется шпонкой.

Шестерня 15 привода топливного насоса высокого давления (ТНВД) установлена на валу 13 привода ТНВД и фиксируется шпонкой 14.

Шестерни устанавливаются на двигатель в строго определенном положении по метке « О » на шестерне привода распределительного вала, метке « Е » на шестерне привода ТНВД и рискам, выбитым на зубчатых колесах, как показано на рисунке 7.

Привод ТНВД осуществляется от шестерни 15, находящейся в зацеплении с шестерней распределительного вала. Вращение от вала к ТНВД передается через ведущую и ведомую полумуфты с упругими пластинами, которые компенсируют несоосность установки валов ГНВД и шестерни. С шестерней привода ТНВД находятся в зацеплении шестерни привода компрессора и насоса гидроусилителя руля.

Рисунок 7. Привод агрегатов: 1 - ось ведущей шестерни привода распределительного вала; 2 - болт крепления оси; 3 - ролики диаметром 5,5x15,8 в количестве 62 шт.; 4 - втулка промежуточных роликов; 5 - шестерня ведущая; 6 - шпонка; 7 - шайба упорная; 8 - шайба замковая; 9 - болт M12x1,25x90 крепления насыпного подшипника; 10 - ведущее зубчатое колесо коленчатого вала; 11 - шестерня промежуточная; 12 - шарикоподшипники; 13 - вал колеса привода ТНВД; 14 - шпонка; 15 - шестерня привода ТНВД; 16 - втулка; 17 - распределительный вал в сборе с шестерней.

К заднему торцу блока цилиндров крепится картер агрегатов. В верхней части картера агрегатов есть расточки, в которые устанавливаются компрессор и насос гидроусилителя руля. По бокам картера агрегатов выполнены бобышки с отверстиями для слива масла из турбокомпрессоров и отверстием под указатель уровня масла.

Привод агрегатов закрыт картером маховика, закреплённым к заднему торцу блока цилиндров через картер агрегатов.

На картере маховика справа предусмотрено место для установки фиксатора маховика, применяемого для установки угла опережения впрыскивания топлива и регулирования тепловых зазоров в механизме газораспределения. Ручка фиксатора при работе двигателя должна находиться в верхнем положении.

В нижнее положение ее переводят при регулировочных работах, в этом случае фиксатор находится в зацеплении с маховиком. В верхней части картера маховика выполнена расточка, в которую устанавливается корпус заднего подшипника. Внизу в левой части картера имеется расточка, в которую устанавливается стартер. В середине картера выполнена расточка под манжету коленчатого вала

В верхней части картера слева выполнен прилив, предназначенный для установки коробки отбора мощности (КОМ). В случае отсутствия КОМ внутренние поверхности прилива не обрабатываются. Задний фланец картера маховика выполнен с присоединительными размерами по SAE1.

Читайте также:
