Концевики на герконах, тюнинг электрики УАЗ Патриот

Концевики на герконах, тюнинг электрики УАЗ Патриот

Обычно это позволяет снять проблемы, когда подсветка живёт своей жизнью, а сигналка блокирует двери когда не надо.

Не хотелось бы в Монголии, например, в самой северной пустыне мира, остаться с закрытой машиной.

Осторожно откусываем у герконов по одной ноге. Я откусил кусачками, а потом дошлифовал мелкой наждачкой.

Получается детский набор для лепки. Эпоксилин, грибочки и изувеченные герконы.

Вмазываем герконы по центру. Глубоко не утапливаем, чтобы не потерялась чувствительность. Крайний справа залил прозрачным Поксиполем. Видно, что от поверхности его отделяет лишь тонкая плёнка.

Массы загибаем в сторону крепёжной дырки, папы остаются торчать.

В отличие от классической технологии, папы обжал сразу на ногу геркона, без демпфера из мягкого провода. Чтобы от вибрации нога не отломилась — зафиксировал всё слоем Эпоксилина.

Надёжные концевики на герконах готовы!

Монтируем на штатное место. На дверь лепим магнитик. Кто-то покупает в магазине, кто-то у китайцев, а я разобрал жёсткий диск. Там хорошие магниты, мощные.

Концевики работают просто замечательно. Даже как-то непривычно, что в ногах загорается лампочка и фонарь на потолке.

Переключение открыто-закрыто происходит примерно с такого расстояния. Если прислушаться, то слышно, как тоненько-тоненько звенит контакт геркона.

В холодном поту проверяем данную гипотезу!

Ищем чистую тряпку и лепим на неё сильный магнит. Лепим на совесть, меняем положения, ищем мёртвые зоны.

Концевики на герконах обмануть не удалось! Всё работало в штатном режиме, без сбоев.

Испытания показали, что даже дорога вдоль Монгольского Хубсугула не смогла этим герконам стрясти мозги!

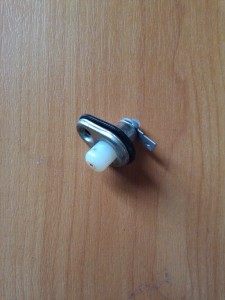

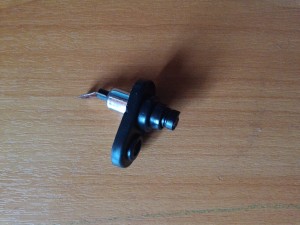

Приключение 1. Не работают дверные концевики УАЗ Patriot

Я расскажу вам каким образом обнаружились проблемы с концевыми выключателями дверей УАЗ Patriot, как я эти проблемы решал и как самостоятельно и недорого сумел их решить.

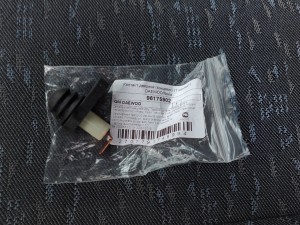

Я пошёл на авторынок, но там все пожимали плечами и предлагали купить универсальные концевики по цене 60 рублей. Один из продавцов утверждал, что у него самого УАЗик и он себе поставил такие же и нет проблем. Универсальность их заключалась в том, что длину нажимной части можно было регулировать, обкусывая по специальным буртикам. И вот что в итоге получилось:

По своей неопытности, решив, что проблема решена, я поставил эти концевики во все двери. И что вы думаете? Результат оказался едва ли не хуже того, что был. Контакт опять то был, то не было, даже после промазки специальной токопроводящей смазкой. Более того, выступающая часть при закрытии двери на двух концевиках утапливалась, но обратно при открытии выходила только, если концевик пошатать или поколупать. Прокляв этих продавцов, я полез читать форумы в интернете и наткнулся на запись одного человека, который рассказал, что надо купить концевики от Daewoo Nexia и тогда будет всё замечательно. Я поверил в очередной раз и купил, потому что эти концевики производили хорошее впечатление: ничего подрезать в них не надо, затянуты в резиночку, что гарантировало от попадания влаги. Каждый стоил 90 рублей. Вот как они выглядят:

После этого у меня начало формироваться понимание, некоторых правил самостоятельного ремонта своей машины. Об этих правилах я расскажу позже.

Концевики дверей на уаз патриот чем заменить

УАЗ Патриот

Обсуждаем свои впечатления об УАЗ Патриот у кого какие предложения, недовольства. У меня ему уже 3 года и пока так серьезна не подводил. только вот электроника тем летом подвела и долго не могли разобраться, а так машина супер. если еще бы ему абс нормальную. а не этот ударник.. . Вообщем для российского автопрома ничего так машинка.

Добавлено спустя 47 секунд:

Необращайте внимание что значится у меня аватар санта фе. я люблю внедорожники и их у меня два

Оптимист это не тот кто первым крикнул "УРА", а тот кто последним сказал Пи. ец

Я соглашусь с WANTED китайский ховер на 150 дороже но в 10 раз лучьше.

В эти выходные ездили с другом его отцу патриот смотреть, приехали посмотрели что за эти деньги предлогают, плюнули и поехали к китайцам)) так как это не патриот а не знаю что пол машины на самарезах сделано, уже начинает местами гнить, панели пласмасовые так безабразно сделаны, что у меня друг руку об них порезал, панель вообще от газели можно сказать, нет слов. В итоге купили Ховера китайского

Я вот думаю если брать уаз так это Хантера чисто для рыбалки и охоты, где не надо думать про камфортность, а в патриоте всего лишь видемость комфорта.

насчет вездеходности конечно это не про патриот, стоковый он едет чуть лучше паркетника, из-за габаритов неповоротлив, ну и вес сказывается конечно на проходимости по сравнению с тем же хантером, но это компенсировано комфортом на трассе по сравнению с ним же

Добавлено спустя 1 минуту 51 секунду:

Yastrebov72 , не насмотрелся

На сегодня за два года накатал на Патриоте чуть более 50 000 км, из них 25 000 км - в путешествиях по стране.
По ходовой машина практически серийная (лифта, самоблоков, лебёдки и т.п. нет).
Все доработки и дополнительные элементы в машине (рация, инвертор, спальное место 150х190 м, "экспедиционный" багажник и т.п.) касаются "экспедиционного" использования, т.к. изначально нацеливался на использование будущей машины для выездов в красивые относительно труднодоступные места и путешествий.
Хотел бы "реального гряземеса-суперпроходимца" - взял бы УАЗ-БАРС, тоже очень нравится эта машина.

Сначала, привыкая к машине и набирая опыт, на 95% использовал Патра в городе ("дом-работа-дом") и небольших поездках на природу.
Потом стали путешествовать: по дорогам любого качества и состояния:

Обычное путешествие - это 3000. 5000 км по второстепенным областным дорогам или грунтовкам (стараюсь федералки объезжать стороной, благо машина позволяет не выбирать дорогу).

Огромный трансформируемый салон отличным образом показал себя на переездах - я шесть (. ) раз переезжал с места на место за последние полтора года (4 раза сам, 2 раза - со своим местом работы).

Потом стали участвовать в Клубных мероприятиях - так, Новый 2010 год встречал со московскими, казанскими и уфимскими одноклубниками в заповедных уральских горах Шульган-Таша, там машина себя отлично показала в относительно экстремальных условиях - гололёд, сильные снегопады, ночная езда по горным грунтовкам и т.п.:

Потом стали организовывать Клубные мероприятия в Тюмени:

В Свердловске на очередном Клубном мероприятии экстрим уже усилился до уровня "выше среднего" (ездил по ночному лесу на сильно загруженной "под потолок" машине (полтонны груза) по непроходимому для любого паркетника бездорожью):

В последнее время серьёзно увлёкся охотой, ездим практически каждые выходные по лесным (местами - лесовозным) дорогам, машина чумазая по крышу обычно.
Без проблем на практически серийной машине доезжаю в чащу леса до места охоты.
Появилось желание перейти на М/Т резину бОльшего размера. хочется пролезть ещё дальше . затягивает

В целом, могу сделать вывод исключительно на конкретном примере лично моей машины: под любые вышеописанные задачи и условия использования мой Патр подходит замечательно.
Качество лично моей машины 2008 года опровергает все слухи в Интернете и бред заказных статей "заруБлём", а также значительно отличается в лучшую сторону от реальных машин 2005 года (завод уже начиная с моделей 2007 года исправил основные недостатки первой партии).
На мой взгляд, качество и надёжность конкретной лично моей машины не хуже качества и надёжности конкретных лично моих предыдущих (подержанных) иномарок.

Проходимость стокового Патра на голову превышает проходимость абсолютно любого серийного "паркетника", но при этом по вполне объяснимым причинам уступает более "заточенным на бездорожье" машинам:
- стоковым рамным одноклассникам (УАЗ-469, TOYOTA LAND CRUISER 100GX и NISSAN PATROL GR), у которых уже "в базе" есть все необходимые блокировки (электронные системы перераспределения усилий, дифференциалы и т.п.) либо лучше соотношение "вес/геометрия подвески",
- любым подготовленным (лифтованным, на М/Т резине) лёгким внедорожникам (классическая НИВА, SUZUKI ESCUDO и подобным), у которых соотношение "вес/геометрия подвески" значительно превосходит это параметр у тяжёлых рамных джипов.

Однако повторюсь - для моих условий использования машины мне проходимости серийного Патра хватает "за глаза", однако уже запланировал сменить резину на бОльший размер и с более "зубастым" рисунком

P.S. Лично мне понятно, что для использования исключительно на асфальте и в городе лучше подходит небольшой паркетник или легковая "пузотёрка".
Только для грязи - на мой взгляд, лучший выбором будет лифтованный УАЗик-469 на военных мостах.
Только для путешествий - Тойота LAND CRUISER 100GX или NISSAN PATROL GR.
Только для . - ещё что-нибудь.

Но если машина в семье одна и бюджет на её покупку составляет не более 500 000 рублей - лично мой вполне удачный опыт показывает, что обычный серийный Патр (без каких-либо доработок) способен с приемлемыми затратами и комфортом легко решить все указанные выше задачи.
После двухлетнего использования своей машины во всех режимах эксплуатации (от "асфальтового" до "экстремального" ) лично я вполне доволен своей машиной, чего и желаю всем другим владельцам выбранных ими автомобилей.

P.Р.S. Про разнообразный "китай" ничего хорошего не скажу.
Только отмечу, что ни к Японии, ни к японским технологиям предлагаемые на российском рынке китайские "под(д)елки" никакого отношения не имеют.
На мой взгляд - это рекламный "бред" торговцев, которым пофигу что продавать

Точки подключения сигнализации уаз патриот 2008

Инжекторная машина должна иметь дистанционный запуск. Ну а правильно, нафига иначе этот инжектор то… Считай, за 3 рубля тебе и комфорт, и вебаста и все 33 удовольствия.
Заехав в пару салонов, и предварительно спросив, каким образом мне ее поставят, я узнал много нового. Оказывается, в таких сложных авто, установщики особо не парятся, и ставят ВТОРОЙ соленоид на водительскую дверь, который приводит в движение родной, и тем самым ЦЗ. Это даже не то, что жуть, а… подумал я. И когда я начал объяснять, что я хочу подключиться параллельно штатной сигналке… Короче меня все посылали… Вариантов не оставалось…
Берем пиво, самый дешевый тестер за 160 рублей, два мотка черной изоленты и пару часов свободного времени. Разбираем опять панель – после магниотлы все должны быть уже смелые.

Ну в общем то и все в плане общего подключения и использовании сигналки как центрального замка и дистанционного запуска.

Тем же, кто хочет еще и воспользоваться противоугонными функциями устройства, советую использовать нормально-разомкнутую схему. Конечно, приходиться городить огород с доп реле и парой кусков проводов, но, если блок сигнализации вырезать / вырвать / отключить, то блокировки при этом не снимутся.

В наше время наличие сигнализации на автомобиле вовсе не является новшеством и тем более каким-то выделением среди иных автовладельцев. Если у тебя нет сигнализации на автомобиле, то возникает большой риск ее угона. С завода внедорожник УАЗ Патриот комплектуется центральным замком, то есть примитивным средством блокировки дверей, взломать который может даже неопытный преступник. И хоть внедорожник УАЗ Патриот не относится к числу самых угоняемых автомобилей в России, все же автовладельцам следует побеспокоиться об его сохранности. Особенно это важно, если Патриот приходится на ночь оставлять возле подъезда или в местах, где низкое скопление людей. Поэтому сегодня уделим внимание такому вопросу, как установка сигнализации на УАЗ Патриот, а так же какую марку охранной системы лучше выбрать?

Какую сигналку установить на Патриот

Существует довольно много производителей охранных систем для автомобилей, которые отличаются не только стоимостью, но и качеством, видами и способами срабатывания. Не менее важным параметром является возможность установки сигнализации на ту или иную модель автомобиля. Ведь некоторые изделия выпускаются специально под определенные модели, а другие являются универсальными. Поэтому рассмотрим основные модели сигнализаций для внедорожника УАЗ Патриот.

Популярной сигнализацией для автомобилей, и для Патриота в том числе, является марка Pandora. В модельном ряде имеются как самые примитивные модели, так и дорогие. Какую выбрать — это индивидуальное решение каждого, но при этом получаем либо полный комплекс защитных функций, либо только пищалку, привлекающую взгляд прохожих. Итак, в арсенале Пандоры имеются следующие функциональные особенности охранных систем:

Разобранный салон в процессе установки сигнализации

• Охрана при работающем моторе.
• Высокая степень защиты кода, с помощью которого осуществляется блокировка дверей на расстоянии.
• Управление программированием через USB-порт.

И это только некоторые функции, но на самом же, деле такие сигнализации имеют большую популярность. Но вот единственный недостаток — это стоимость изделий, которая колеблется от 5 до 8 тысяч рублей, что является довольно высокой для обычных людей.

Второй популярный вариант охранной системы на внедорожник УАЗ Патриот — это сигнализация Starline. Эта компания выпускает отличные сигнализации, хорошо функционирующие на Патриотах. Среди всех моделей, самой популярной на УАЗ Патриот является сигнализация Starline E90. Она сосредоточила в себе не только хорошее качество, но и приемлемую цену.

Основными особенностями такой сигнализации являются:

• Передача сигнала на расстояние до 2 км.
• Шифрование осуществляется по 128 битному способу.
• Удары, уклон — все эти функции подвластны охранке Stаrline E90.

Стоимость, такого изделия составляет около 9000 рублей, но зато с такой системой вы можете точно спать спокойно. Но только при условии, что изделие будет установлено правильно. Об этом поведает нам следующий подраздел, в котором рассмотрим процесс установки сигналки своими руками от компании Starline.

Установка сигнализации Старлайн

Установкой сигнализаций Старлайн занимаются в специальных СТО, где имеется автоэлектрик. Но при этом стоимость работ достигает критических значений, поэтому нередко автовладельцы задумываются о самостоятельной установке сигнализации. Установить на внедорожник УАЗ Патриот сигнализацию Старлайн своими руками можно, но при этом необходимо знать весь путь проведения процесса. В этом поможет вам данный материал.
Итак, за основу берем сигнализацию марки Starline Е90, которая пользуется широким спросом среди автовладельцев Патриотов. Рассмотрим пошаговый процесс монтажа изделия Старлайн на УАЗ Патриот, а также порядок подключения. Установка включает в себя выполнение следующих действий:

1. Первоначально извлекается крышка предохранителей, освободив тем самым доступ к последним.
2. Далее, приступаем к снятию накладки панели приборов, отвинтив для этого два самореза, как показано на фото ниже.
3. После этого вывинчиваются четыре самореза, после чего извлекается приборная панель.

4. Производится установка следующих элементов:

1. светодиод Старлайн располагают обычно в левой части стойки ветрового стекла;
2. кнопку можно расположить в любом приемлемом месте;
3. датчик удара и антенну можно расположить на лобовом стекле.

Если все работает, значит, установка проведена верно, а если нет, то следует все пересмотреть по новой. В противном случае, обратитесь за помощью к специалисту.

Подводя итог, следует заметить, что установка охранной системы Старлайн требует внимательности и соблюдения порядка выполнения подключения. В противном случае одна ошибка может привести к выведению изделия из строя. Поэтому рассчитывайте силы и умения, чтобы не пришлось повторно приобретать новое изделие.

Точки подключения автосигнализации на УАЗ Патриот 2005

Замок зажигания:
+ 12 - розовый
зажигание - синий/чёрный
стартер— красный

Блок центрального замка за левой боковиной:
запирание (-) — коричневый
отпирание (-) — жёлтый

Коричневый (средний) разъём на панели приборов:
повороты (+) — оранжевый и коричневый
зарядка (+) — синий/оранжевый

Концевик дверей, включая багажник (-) — жёлтый на лампе в ногах водителя

Тормоз (+) — коричневый на "лягушке"

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания:
+12 — розовый
Зажигание (+) — синий
Стартер (+) — синий
К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели
Повороты (+) — синий/белый, оранжевый
Двери общие (-) — желтый
Центральный замок (-) — закрыть — 7 пин, открыть -2 пин.
К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов:
Ручник (-) — зелёный/красный
Генератор (+) — синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) — коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода.
Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Точки подключения автосигнализации на УАЗ Патриот 2014

Замок зажигания:
+12 — розовый
зажигание — синий
стартер — красный

На блоке комфорта:
концевик дверей — желтый
багажник — коричневый
капот — синий/желтый

Центральный замок подключаем в двери, как на Priora — красный провод в разрыв

Повороты — оранжевый и синий/белый

Стоп — коричневый (на лягушке)

Контроль работы (генератор) — розовый, брал под капотом.

Точки подключения автосигнализации на УАЗ Патриот 2015

Замок зажигания:
+12 — розовый
зажигание — синий
стартер — красный

Приборка:
контроль ручного тормоза — зелёный/красный через диод
сигналы поворотов — синий/белый и оранжевый

За щитком приборов:
концевик капота — синий/оранжевый
стоп — коричневый

Контроль работы (генератор) — розовый, брал под капотом

На блоке комфорта:
концевик дверей — желтый
багажник — коричневый

Центральный замок — красный провод в разрыв, как на Приоре

Система электроблокировки замков с дистанционным управлением УАЗ-3163. Обучение пультов.

Ну в общем то и все в плане общего подключения и использовании сигналки как центрального замка и дистанционного запуска.

Тем же, кто хочет еще и воспользоваться противоугонными функциями устройства, советую использовать нормально-разомкнутую схему. Конечно, приходиться городить огород с доп реле и парой кусков проводов, но, если блок сигнализации вырезать / вырвать / отключить, то блокировки при этом не снимутся.

В наше время наличие сигнализации на автомобиле вовсе не является новшеством и тем более каким-то выделением среди иных автовладельцев. Если у тебя нет сигнализации на автомобиле, то возникает большой риск ее угона. С завода внедорожник УАЗ Патриот комплектуется центральным замком, то есть примитивным средством блокировки дверей, взломать который может даже неопытный преступник. И хоть внедорожник УАЗ Патриот не относится к числу самых угоняемых автомобилей в России, все же автовладельцам следует побеспокоиться об его сохранности. Особенно это важно, если Патриот приходится на ночь оставлять возле подъезда или в местах, где низкое скопление людей. Поэтому сегодня уделим внимание такому вопросу, как установка сигнализации на УАЗ Патриот, а так же какую марку охранной системы лучше выбрать?

Какую сигналку установить на Патриот

Существует довольно много производителей охранных систем для автомобилей, которые отличаются не только стоимостью, но и качеством, видами и способами срабатывания. Не менее важным параметром является возможность установки сигнализации на ту или иную модель автомобиля. Ведь некоторые изделия выпускаются специально под определенные модели, а другие являются универсальными. Поэтому рассмотрим основные модели сигнализаций для внедорожника УАЗ Патриот.

Популярной сигнализацией для автомобилей, и для Патриота в том числе, является марка Pandora. В модельном ряде имеются как самые примитивные модели, так и дорогие. Какую выбрать — это индивидуальное решение каждого, но при этом получаем либо полный комплекс защитных функций, либо только пищалку, привлекающую взгляд прохожих. Итак, в арсенале Пандоры имеются следующие функциональные особенности охранных систем:

Разобранный салон в процессе установки сигнализации

• Охрана при работающем моторе.
• Высокая степень защиты кода, с помощью которого осуществляется блокировка дверей на расстоянии.
• Управление программированием через USB-порт.

И это только некоторые функции, но на самом же, деле такие сигнализации имеют большую популярность. Но вот единственный недостаток — это стоимость изделий, которая колеблется от 5 до 8 тысяч рублей, что является довольно высокой для обычных людей.

Второй популярный вариант охранной системы на внедорожник УАЗ Патриот — это сигнализация Starline. Эта компания выпускает отличные сигнализации, хорошо функционирующие на Патриотах. Среди всех моделей, самой популярной на УАЗ Патриот является сигнализация Starline E90. Она сосредоточила в себе не только хорошее качество, но и приемлемую цену.

Основными особенностями такой сигнализации являются:

• Передача сигнала на расстояние до 2 км.
• Шифрование осуществляется по 128 битному способу.
• Удары, уклон — все эти функции подвластны охранке Stаrline E90.

Стоимость, такого изделия составляет около 9000 рублей, но зато с такой системой вы можете точно спать спокойно. Но только при условии, что изделие будет установлено правильно. Об этом поведает нам следующий подраздел, в котором рассмотрим процесс установки сигналки своими руками от компании Starline.

Установка сигнализации Старлайн

Установкой сигнализаций Старлайн занимаются в специальных СТО, где имеется автоэлектрик. Но при этом стоимость работ достигает критических значений, поэтому нередко автовладельцы задумываются о самостоятельной установке сигнализации. Установить на внедорожник УАЗ Патриот сигнализацию Старлайн своими руками можно, но при этом необходимо знать весь путь проведения процесса. В этом поможет вам данный материал. Итак, за основу берем сигнализацию марки Starline Е90, которая пользуется широким спросом среди автовладельцев Патриотов. Рассмотрим пошаговый процесс монтажа изделия Старлайн на УАЗ Патриот, а также порядок подключения. Установка включает в себя выполнение следующих действий:

1. Первоначально извлекается крышка предохранителей, освободив тем самым доступ к последним.
2. Далее, приступаем к снятию накладки панели приборов, отвинтив для этого два самореза, как показано на фото ниже.
3. После этого вывинчиваются четыре самореза, после чего извлекается приборная панель.

1. светодиод Старлайн располагают обычно в левой части стойки ветрового стекла;
2. кнопку можно расположить в любом приемлемом месте;
3. датчик удара и антенну можно расположить на лобовом стекле.

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

— далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

1. Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

1. Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора.
2. Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления.
3. Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами.
4. Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка. От первого установить закрепители на тяги ручного блока замка.
5. Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

1. Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
2. Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
3. Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
4. Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
5. Внимательно, посредством отвертки установить проходную трубу в стойку.
6. Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
7. Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» — к предохранителю №1 на батарее.
8. Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
9. Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

• Какой выбрать автомобиль в 2020? Дизельный, Бензиновый или Электрический?

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания: +12 — розовый Зажигание (+) — синий Стартер (+) — синий К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели Повороты (+) — синий/белый, оранжевый Двери общие (-) — желтый Центральный замок (-) — закрыть — 7 пин, открыть -2 пин. К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов: Ручник (-) — зелёный/красный Генератор (+) — синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) — коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода. Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Принципиальное отличие основных видов ЦЗ

Настоятельно рекомендуем оставить решение проблем, связанных с электричеством, если вам не известен принцип работы и предназначение подключаемых элементов питания. Подключение ЦЗ не является исключением из этого правила.

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Точки подключения автосигнализации на УАЗ Патриот 2014

Замок зажигания: +12 — розовый зажигание — синий стартер — красный

На блоке комфорта: концевик дверей — желтый багажник — коричневый капот — синий/желтый

Центральный замок подключаем в двери, как на Priora — красный провод в разрыв

Повороты — оранжевый и синий/белый

Стоп — коричневый (на лягушке)

Контроль работы (генератор) — розовый, брал под капотом.

Точки подключения автосигнализации на УАЗ Патриот 2020

Замок зажигания: +12 — розовый зажигание — синий стартер — красный

Приборка: контроль ручного тормоза — зелёный/красный через диод сигналы поворотов — синий/белый и оранжевый

За щитком приборов: концевик капота — синий/оранжевый стоп — коричневый

Контроль работы (генератор) — розовый, брал под капотом

На блоке комфорта: концевик дверей — желтый багажник — коричневый

Центральный замок — красный провод в разрыв, как на Приоре

Установка сигнализации на UAZ Patriot

Точки подключения автосигнализации на УАЗ Патриот 2005

Замок зажигания:
+ 12 – розовый
зажигание – синий/чёрный
стартер – красный

Блок центрального замка за левой боковиной:
запирание (-) – коричневый
отпирание (-) – жёлтый

Коричневый (средний) разъём на панели приборов:
повороты (+) – оранжевый и коричневый
зарядка (+) – синий/оранжевый

Концевик дверей, включая багажник (-) – жёлтый на лампе в ногах водителя

Тормоз (+) – коричневый на "лягушке"

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания:
+12 – розовый
Зажигание (+) – синий
Стартер (+) – синий
К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели
Повороты (+) – синий/белый, оранжевый
Двери общие (-) – желтый
Центральный замок (-) – закрыть - 7 пин, открыть -2 пин.
К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов:
Ручник (-) – зелёный/красный
Генератор (+) – синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) – коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода.
Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Точки подключения автосигнализации на УАЗ Патриот 2014

Замок зажигания:
+12 – розовый
зажигание – синий
стартер – красный

На блоке комфорта:
концевик дверей – желтый
багажник – коричневый
капот – синий/желтый

Центральный замок подключаем в двери, как на Priora – красный провод в разрыв

Повороты – оранжевый и синий/белый

Стоп – коричневый (на лягушке)

Контроль работы (генератор) – розовый, брал под капотом.

Точки подключения автосигнализации на УАЗ Патриот 2015

Замок зажигания:
+12 – розовый
зажигание – синий
стартер – красный

Приборка:
контроль ручного тормоза – зелёный/красный через диод
сигналы поворотов – синий/белый и оранжевый

За щитком приборов:
концевик капота – синий/оранжевый
стоп – коричневый

Контроль работы (генератор) – розовый, брал под капотом

На блоке комфорта:
концевик дверей – желтый
багажник – коричневый

Центральный замок – красный провод в разрыв, как на Приоре

Установка китайского центрального замка. И новая обувка! )))

Центральный замок в автомобиле является очень удобной и приятной опцией, тем более, когда она уже установлена. Как же надоедает бегать вокруг машины и закрывать двери, или же тянуться через весь салон, чтобы закрыть правую заднюю дверь. А как приятно просто нажать на всего лишь одну кнопку и ваш автомобиль в одно мгновение закрыт, ну или открыт. Но что, если вам не повезло и ваш любимый автомобиль не оснащен данным устройством. Как с этим жить, и дальше бегать вокруг машины?

Я из тех кому не повезло, меня достала эта возня, но я нашел выход и сейчас с вами поделюсь своим опытом. И так все наши страдания решаются установкой так называемого центрального замка.

Давайте разберемся что же такое центральный замок и что из себя представляет:

это система централизованного управления блокировкой замков дверей автомобиля, багажного отделения и лючка бензобака, которая дает возможность одновременно открыть или же закрыть все двери машины.

Система может иметь дистанционное управления, и относится к вспомогательным системам или же системам комфорта.

Точки подключения автосигнализации на УАЗ Патриот 2005

Замок зажигания: + 12 — розовый зажигание — синий/чёрный стартер— красный

Блок центрального замка за левой боковиной: запирание (-) — коричневый отпирание (-) — жёлтый

Коричневый (средний) разъём на панели приборов: повороты (+) — оранжевый и коричневый зарядка (+) — синий/оранжевый

Концевик дверей, включая багажник (-) — жёлтый на лампе в ногах водителя

Тормоз (+) — коричневый на «лягушке»

Замена замка

Чтобы заменить устройство полностью, откручиваются фиксирующие крепежи и пластиковая коробка вынимается. После этого проводится установка нового устройства:

1. Ниша, куда будет ставиться замок, очищается от загрязнений.
2. Проводится смазка силиконом и антикоррозийным средством.
3. Коробка вставляется плотно, фиксируется крепежными элементами.
4. Закрепляется тяга, левый и правый фиксатор. Подключаются провода.
5. Проверяется работоспособность фрагмента.

Только после проверки проводится обратный сбор. Если приобретена неоригинальная деталь, то требуется запилка краев. О необходимости этого действия скажет тугой ход ключа.

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания: +12 — розовый Зажигание (+) — синий Стартер (+) — синий К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели Повороты (+)- синий/белый, оранжевый Двери общие (-) — желтый Центральный замок (-) — закрыть — 7 пин, открыть -2 пин. К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов: Ручник (-) — зелёный/красный Генератор (+) — синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) — коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода. Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Устройство и принцип функционирования

Для начала следует заметить, что центральный замок представляет собой устройство, с помощью которого осуществляется блокирование всех дверей внедорожника путем нажатия одной кнопки на пульте управления. Такая функция удобна тем, что водителю теперь не нужно обходить по кругу автомобиля, чтобы запереть все двери с помощью ключа.

Центральный замок состоит из основного блока управления, на который приходит сигнал от дистанционного пульта и который осуществляет блокирование или разблокирование всех дверей. Кроме этого, в конструкцию изделия входят моторедукторы или актуаторы, располагающиеся в толще каждой двери автомобиля УАЗ Патриот, а также проводка и дистанционные пульты. Система достаточно проста и не представляет собой особой сложности.

Принцип работу устройства также достаточно прост. При нажатии на кнопку пульта осуществляется передача радиосигнала на блок управления. Блок, в свою очередь, считав данный сигнал, подает импульс в виде электрического напряжения на все моторедукторы дверей. Моторедукторы осуществляют поступательное движение вверх или вниз, тем самым осуществляя блокирование или разблокирование дверей. На внедорожниках УАЗ Патриот центральные замки начали устанавливать с 2005 года выпуска. Но если в конструкции вашего авто не имеется такого приспособления, то не составит труда установить его самостоятельно.

Следует отметить, что блокирование дверей осуществляется не только при нажатии на кнопку ПУ, но и посредством физического поворота ключа в дверном замке водительской двери. Таким образом, если на ПУ разряжается батарейка, что иногда бывает, то разблокировать/заблокировать двери можно с помощью поворота ключа в замке, только лишь одной двери.

Схема ЦЗ

Схема функционирования центрального замка на УАЗ Патриот позволяет наглядно представить данное устройство и понять принцип его функционирования. Ниже представлена такая схема, по которой подключаются не только автомобили отечественного производства, но и зарубежного.

Данная схема отображает четыре моторедуктора, изображенные под номерами 4,5,6, и 7. Следует отметить, что моторедуктор под номером 7, который располагается в водительской двери, имеет механизм, с помощью которого возможно осуществление блокировки/разблокировки всех дверей с помощью ключа. Под номером 3 изображен блок центрального замка, собственно, с помощью которого, и происходит функционирование изделия. Питается данный блок центрального замка от бортовой сети автомобиля. Кроме того, в конструкцию устройства включен предохранитель и реле, которые обеспечивают продолжительное функционирование агрегата, оберегая его от различных сетевых нагрузок.

Точки подключения автосигнализации на УАЗ Патриот 2014

Замок зажигания: +12 — розовый зажигание — синий стартер — красный

На блоке комфорта: концевик дверей — желтый багажник — коричневый капот — синий/желтый

Центральный замок подключаем в двери, как на Priora — красный провод в разрыв

Повороты — оранжевый и синий/белый

Стоп — коричневый (на лягушке)

Контроль работы (генератор) — розовый, брал под капотом.

Точки подключения автосигнализации на УАЗ Патриот 2020

Замок зажигания: +12 — розовый зажигание — синий стартер — красный

Приборка: контроль ручного тормоза — зелёный/красный через диод сигналы поворотов — синий/белый и оранжевый

За щитком приборов: концевик капота — синий/оранжевый стоп — коричневый

Контроль работы (генератор) — розовый, брал под капотом

На блоке комфорта: концевик дверей — желтый багажник — коричневый

Центральный замок — красный провод в разрыв, как на Приоре

Стоимость замка и инструменты для ремонта

Замыкающий прибор на Дэу обойдется порядка 1000-1500 руб., а цена сердцевины составит не более 500 руб. Перед приобретением запчастей выполняется диагностика. На основе ее результатов закупаются детали и подготавливается инструмент. Перечислим необходимые элементы, которые позволит снять автомобильную обшивку, отремонтировать или заменить замок (частично/полностью), провести регулировочные и профилактические работы:

• смазочное средство;
• гаечный ключ;
• панельные клипсы;
• накладка;
• рожковый ключ;
• молоток;
• антикоррозийное вещество;
• напильник;
• плоскогубцы;
• металлические пилки;
• метизы;
• набор отверток.

Замена ручки

Внешняя ручка, как и внутренняя, снимается изнутри. Обшивка полностью не демонтируется, но осуществляется раскрутка рукояти и снятие накладки. Далее по инструкции:

1. Рукоять крепится двумя болтами: сверху и снизу. Крепежи скрыты заглушками. После их съема метизы выкручиваются.
2. Снимается накладная деталь, отстегивается верхний ряд обшивочных клипс.
3. Крестообразная отвертка и торцевой ключ позволяют открепить ручку, которая закреплена гайкой и болтом с внутренней и внешней части.
4. Ниша, где стояла ручка очищается и обрабатывается специальными веществами. Только после этого можно крепить новый прибор.

Регулировка замка

Она необходима даже при незначительных отклонениях. Опытные автомобилисты рекомендуют проводить профилактику не реже двух раз в год: перед наступлением холодов и после них. Стандартная регулировка:

1. Открутить болты на стойке машины.
2. Поставить винты под ровным углом. Элементы не должны выпирать или находится в удалении.
3. Ослабить болты или затянуть их. После каждого действия проверяется работа замка.

Как только достигнут плавный ход элемента, положение винтов фиксируется.

Читайте также:


• Hafei brio колодки передние аналог

• Схема системы охлаждения мазда капелла

• Замена роликов bmw e39

• Комплектация лимитед уаз патриот что входит

• Как убрать вибрацию на ниве 2131
