Чем оснащена «Киа Соренто» 2-го поколения: преимущества Kia Sorento II рестайлинг

Со вторым поколением одной из самых удачных корейских разработок российские автомобилисты познакомились в 2009 году. После премьеры прошло уже более десятка лет, а запросы по «Киа Соренто 2» остаются актуальными. Автомобили покупают не только на вторичном рынке: в 2020 году новую машину можно было приобрести у официального дилера.

Габариты и размеры

«Киа Соренто» 2-го поколения по сравнению с предшественником изменился кардинально. Производитель, уловив потребности рынка, лишил автомобиль качеств полноценного внедорожника: убрал мощную рамную конструкцию, перевел машину в класс SUV-кроссоверов – спортивно-утилитарных авто с несущим кузовом. Отныне машине, мощной и внушительной внешне, предстояло «покорять» городские улицы и асфальтированные дороги.

Утратив «вездеходные» свойства, Kia Sorento 2 потерял и во внешних размерах, хотя салон по-прежнему остался таким же вместительным.

Габаритные параметры машины:

длина – 4685 мм;
ширина – 1885 мм;
высота – 1771 мм;
клиренс – 184 мм;
колесная база – 2700 мм.

Заправка до полного бака составляет 80 л. В некоторых комплектациях автомобиль может перевозить 7 человек за счет установки третьего ряда сидений. Но это преимущество сокращает размеры багажного отделения до 258 л. Авто на 5 мест располагает 500 л багажника, задние диваны складываются, увеличивая пространство до 2052 л.

С оборудованием, комплектацией, техническими жидкостями и полным баком машина весит 1882 кг. Нагружать транспортное средство, чтобы не пострадала подвеска и не деформировался кузов, можно до 2510 кг.

Чем оснащена

Российским пользователям доступны «Соренто», собранные «отверточным» методом в Калининграде. С конвейера машины сходят с 2,2-литровым мотором на дизеле с автоматом и приводом на все четыре колеса. Либо с простым атмосферником на бензине объемом 2,4 л. Переднеприводных версий с МКПП крайне мало: в основном машины оснащают АКПП. Рестайлинг Kia Sorento II внес изменения в трансмиссию, но не коснулся силовых агрегатов.

Двигатели «Соренто», построенного на «тележке» Hyundai/KIA, расположены поперечно, привод 4х4 подключается через муфту с электроприводом.

Комплектация средних и топовых моделей обогатилась мультимедийной системой Infinitу с функцией навигации, камерой заднего вида, бесключевым доступом. Автомобили получили также люк на крышу, третий ряд сидений, «умный» климат-контроль.

Расширенное управление климатом заключается в том, что с выставлением высокой температуры автоматически включается подогрев кресел и руля. Если включить холодный воздух, то срабатывает вентиляция сидений.

Кузов

Над экстерьером кроссовера поработал знаменитый Питер Шрайер: немецкий автодизайнер придал внешности второго «Соренто» мужественные черты, солидный стиль. Брутальный автомобиль сравнивают «с сытым зверем, готовым броситься на обидчика». Во всяком случае, машина заметна в дорожном потоке и как будто требует уступить ей полосу.

Ладно скроенный, подобранный автомобиль короткими свесами кузова демонстрирует атлетическое сложение, силу, скрытый потенциал.

Узнаваемая фирменная радиаторная решетка в форме трапеции, взятая в хромированную окантовку, почти сливается с косыми продолговатыми фарами. Сочетание головной оптики с решеткой зрительно расширяет передний бампер. Тот же эффект производит огромное панорамное заднее стекло.

Ощущение стремительности придает ниспадающая крыша, плавно перетекающая в выразительные задние стойки. Боковины щеголяют клиновидными выштамповками. Колесные арки, бамперы, пороги защищены пластиковыми накладками.

Салон

Во внутреннем пространстве Кия Соренто 2 «азиатские» мотивы в дизайне окончательно ушли в прошлое. Все в убранстве салона по-европейски роскошно: кресла покрыты качественными чехлами из искусственных материалов (в люксовых моделях – кожа), черный прочный пластик разбавлен серебристыми декоративными вставками на руле, дверях, приборной доске. Спидометр, тахометр и указатель температуры охлаждающей жидкости и уровня топлива на панели помещены в три цилиндрических колодца. Последние эффектно окантованы хромом, подсвечены оранжевым светом.

Удобные кресла водителя и переднего пассажира регулируются во всех направлениях. Света, воздуха и пространства хватает путешественникам 5- и 7-местных вариантов авто. Спинка средних сидений с центральным подлокотником и дефлектором климата регулируется и складывается. На третьем ряду взрослым ездокам будет тесно, зато детям вполне комфортно.

Мультифункциональный руль, имеющий четыре спицы, усыпан кнопками управления. Переключатели аудиосистемы и климат-контроля, а также 6,5-дюймовый цветной дисплей расположены на центральной консоли.

Электрика и электроника

Электронные системы управления и помощи водителю нашли самое широкое применение в «Кия Соренто 2».

Штатно идут следующие системы:

ABS – антиблокировка тормозов. Система помогает в ситуации, когда приходится резко затормозить в экстренной ситуации или на скользком покрытии. С помощью ABS удастся избежать блокировки колес.
EBD – электронная система устанавливается в пару к антиблокировочной, равномерно распределяет тормозное усилие на все четыре колеса, обеспечивая их максимальное сцепление с дорогой.
DTC – антипробуксовка колес.
DAC – помощник водителя при спуске с горы.

Кроме того, «Соренто» компонуется системами курсовой устойчивости и автоматического измерения давления в покрышках, помощником параллельной парковки. Контроль за работой двигателя и всевозможных ассистентов возложен на электронный блок управления (ЭБУ). «Мозг» машины получает сигналы с датчиков узлов и агрегатов, передает сведения на дисплей компьютера.

Электросеть авто напряжением в 12В раздает питание следующим периферийным потребителям:

стеклоподъемникам;
климат-контролю;
подогреву зеркал и сидений;
мультимедиа;
усилителю руля;
прикуривателю.

В автомобиле есть разъемы для зарядки гаджетов, подсветка приборной доски, внутреннее и внешнее освещение.

К каждому потребителю идет отдельная линия с предохранителем. Плавкие вставки собраны в блоки, размещенные в салоне под торпедо и в моторном отсеке.

Тормозная система

Надежные тормоза – едва ли не главное условие безопасного путешествия. Многочисленные тест-драйвы, проводимые автовладельцами-любителями и специалистами, имели целью, в первую очередь, проверить систему замедления авто.

Исследования показали, что прогрессивные дисковые тормоза (на передней оси вентилируемые) в сочетании с ассистентами ABS и EBD отлично справляются с работой. Размер передних дисков – 320 мм, диаметр задних – 302 мм.

На автомобиле установлена реечная рулевая система с электроусилителем. Передняя подвеска кроссовера – МакФерсон, задняя – рычажно-пружинная с гидроамортизаторами.

Характеристики двигателей

«Киа Соренто» второго поколения предлагают с 4-цилиндровым дизельным и 6-цилиндровым бензиновым двигателями.

Технические характеристики моторов:

2.2 D4HB. Турбированный дизельный агрегат объемом 2199 см 3 развивает впечатляющую мощность 200 л. с. Крутящий момент – 441 Нм, количество оборотов в минуту – 3800. В паре с двигателем работает 6-диапазонная автоматическая коробка. До 100 км/ч машина разгоняется за 10 сек. Максимальная рекомендуемая производителем скорость – 190 км/ч.
2.4 G4KE. Бензиновая атмосферная установка трудится в тандеме с АКПП и МКПП с шестью ступенями. Рабочий объем – 3342 см 3 . При крутящем моменте 225 Нм агрегат отдает 175 «лошадей». Разгон до 100 км/ч составляет 11,6 сек. Спидометр оканчивается цифрой 186 км/ч.

Расход топлива экономичных силовых агрегатов в среднем: бензиновый – 8,8 л, дизельный – 7,4 л на 100 км пути.

Обеспечение безопасности

Этому вопросу корейские разработчики уделили особое внимание. Краш-тесты доказали высокую эффективность фронтальных подушек безопасности в базовой комплектации. А также боковых подушек и надувных занавесок — в богато оснащенных вариантах авто. За сохранность жизней экипажа «Соренто» отвечают ремни безопасности с преднатяжителями, плюс крепления для детских кресел.

Кузов, выполненный из сверхпрочных марок стали, хорошо гасит энергию ударов, за что получает высшие баллы в ходе краш-тестов.

Рестайлинг

В 2012 году российскому пользователю представили новый облик «Соренто», событие произошло в рамках Международного Московского автосалона.

Обновления не ограничились внешним тюнингом: «Киа Соренто» рестайлинг претерпел серьезные проработки и улучшения всех узлов, агрегатов и салона автомобиля.

Кузов демонстрирует видоизмененную решетку радиатора, светодиодные лампочки в ДХО и кормовых фонарях. Изменились бамперы и пятая (багажная) дверь. Отделочные материалы салона стали качественнее, расширился список опций. Производитель поработал над усилением подвески.

Конструктивные изменения

Возмужавший автомобиль получил больше легированной стали в силовых кузовных элементах, что отразилось на управляемости и сопротивлении скручиванию. Последний показатель увеличился на 18%.

Другие изменения «Киа Соренто 2» рестайлинг:

распорка между амортизационными стойками;
многорычажная задняя подвеска со стабилизатором поперечной тяги;
амортизаторы с меняющейся жесткостью;
регулируемый электрический усилитель руля;
автоматически подключаемый электромагнитной муфтой задний привод (по умолчанию, машины переднеприводные).

Также в авто реализована возможность принудительной блокировки колес.

Характеристики моторов

После рестайлинга «Киа Соренто» 2 поколения компонуется силовыми установками с большим ресурсом: бензиновый двигатель без проблем служит до 300 тыс. км пробега, дизельный – до 350 тыс. км на спидометре.

Рабочие параметры агрегатов:

2,4-литровый бензиновый мотор характеризуется прямым впрыском, развивает 175 лошадиных сил. Доступная трансмиссия: 6-скоростные механические и автоматические коробки. Момент силы – 225 Нм, расход топлива – до 9 л на 100 км, разгон – 10,5 или 11,5 сек. до 100 км/ч. Привод передний и подключаемый задний.
2,2-литровый мотор, работающий на дизеле, отдает 197 л. с. Трансмиссия – 6-ступки: механика и автомат. Привод – полный, крутящий момент – 436 Нм. Первую сотню авто достигает за 9,7 или 9,9 сек., расход горючего – до 6,7 л.

Особых поломок силовых установок нет: от владельца бензинового агрегата требуется периодическая регулировка зазора клапанов, в дизельном варианте – замена фильтров грубой очистки.

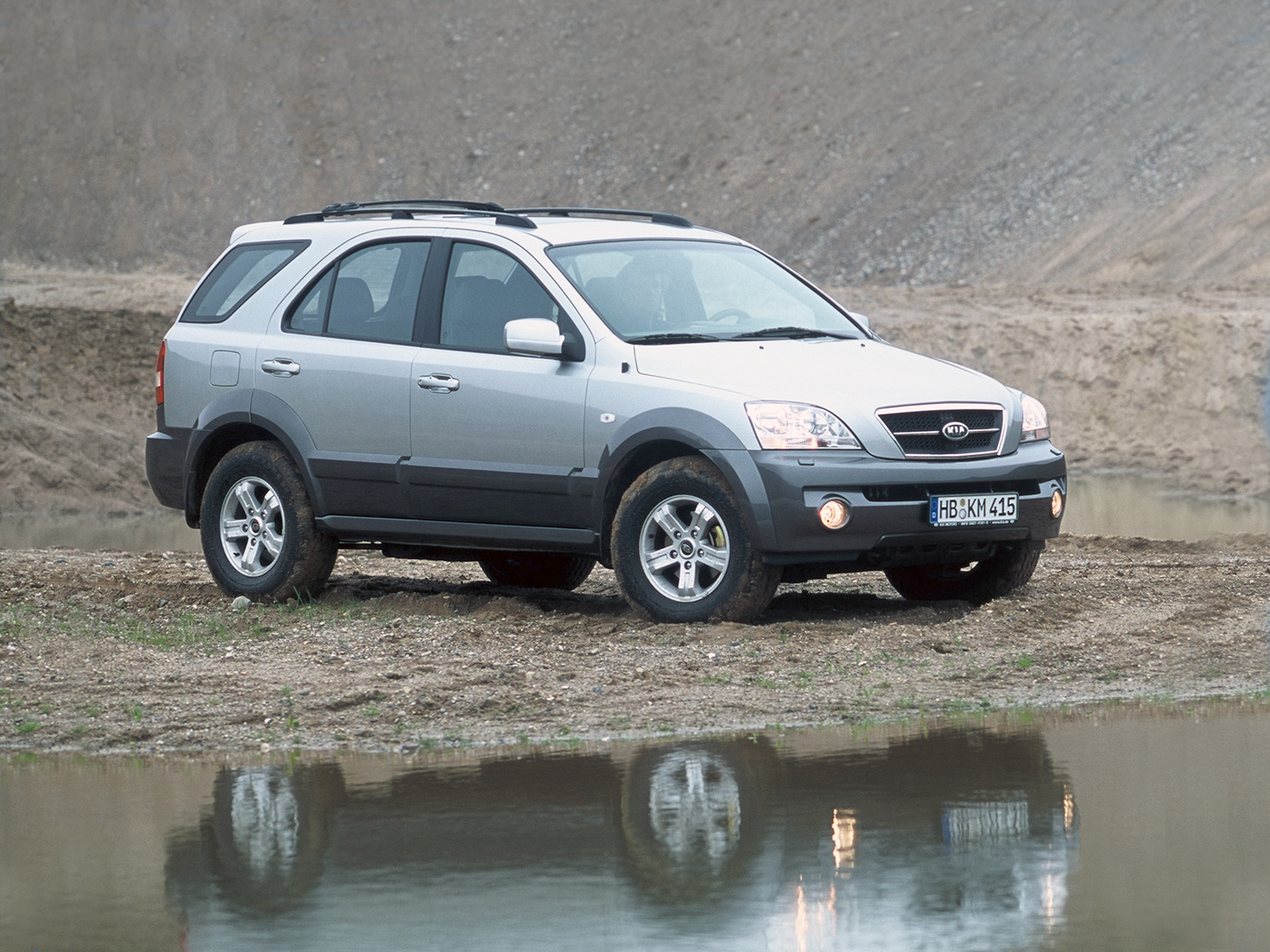

Изучаем предохранители Kia Sorento 1 (BL)

Sorento

Реле и предохранители Kia Sorento I обеспечивает стабильное и безопасное функционирование электрического оборудования.

Рассмотрим, где находятся блоки плавких вставок Киа Соренто 1 поколения, за защиту какого оборудования они отвечают, еще будут схемы блоков.

Расшифровка блока под капотом

Разберемся, где именно в моторном отсеке находится блок предохранителей на Киа Соренто 1 поколения (выпускаемый в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году). Он установлен со стороны левого крыла, рядом с аккумуляторной батареей. Расположение реле и плавких вставок практически идентично для Kia Sorento с моторами работающими на бензине или дизеле.

Схема блока состоит из следующих защитных элементов:

FUEL – реле бензонасоса;
HORN – релейная часть цепи подачи сигнала;
HEAD (HI/LO) – передние блок-фары дальний/ближний свет;
H/LP WASH – омывающий комплекс оптики Kia Sorento спереди (20А);
H/BURN – на моделях Киа Соренто с дизельным ДВС: топливный подогрев салонного пространства (20А);
ECU – ЭБУ силового агрегата (10А);
02 (DN/UP) – задний/передний сенсор;
P/TRN – основное реле, источник постоянного тока (10А);
P/W (LH/RH) – привода подъема стекол с левой/правой стороны (25А);
DEF – подогрев стекла сзади (25А);
MAIN – генератор (120А);
IGN1 – замок зажигания (40А);
IGN2 – замок зажигания и релейная часть цепи питания стартера (30А);
ABS – антипробуксовочная система (40А);
F/BLW – реле вентилятора радиатора (30А);
F/FOG – релейная часть цепи питания противотуманок спереди;
F/HEATER – Kia Sorento с мотором функционирующим на дизеле: подогрев топливного фильтрующего элемента (30А);
INJECTOR – управляющий регулятор мотора, EGR, реле запала и обогрева воды;
BTN1 – розетка, цепи питания предохранителей STOP, ROOM, TCCS (40А);
BTN2 – система подогрева переднего ряда кресел, задняя противотуманка, электрический привод регулировки положения водительского сиденья (20А);
BTN3 – цепи питания предохранителей S/Roof, W/SHD, OBD-II, D/Lock Hazard (40А);
CD/FAN (C/FAN2) – релейная часть вентилятора радиатора и системы кондиционирования (на некоторых комплектациях Kia Sorento дополнительно установлен предохранитель системы кондиционирования непосредственно возле вентилятора кондиционера) (30А);
MEMORY – управляющие программы кондиционирования и ЕСАТ, центролизованная система сбора информации, ETACS, многофункциональный измеритель (10А);
AUDIO – мультимедийный комплекс, дворник заднего стекла, десяти амперная плавкая вставка блока памяти (20А);
EXT – габариты, огни заднего хода, подсветка государственного номера, реле противотуманки;
ILLUMI – мультимедийный комплекс, прикуриватель, дворник и омывающее устройство сзади, DRL, световое оповещение аварийной остановки, селектор КПП, кнопочный пост управления приводом подъема стекол, подогрев стекла сзади, централизованный комплекс сбора информации, часы, многофункциональный измеритель (10А).

Большая часть плавких вставок Kia Sorento I в моторном отсеке рассчитана на номинальный ток в пятнадцать ампер. К ним относятся элементы, которые представлены выше без указания токового номинала.

На дизельных Киа Соренто под капотом установлен еще один блочок с защитными плавкими вставками, который состоит из следующих элементов:

GLOW 1, 2 – свечи зажигания (60А);
W/HTR 1, 2, 3 – подогреватель воды (30А).

Схема предохранителей в салоне Киа Соренто 1

Салонный монтажный блок Киа Соренто 1 находится под центральной консолью.

Слева относительно водительского кресла.

Схема состоит из следующих защитных элементов:

W/SHD – реле подогревательного комплекса спереди (15А);
S/ROOF – люк (20А);
START – стартер;
HAZARD – световое оповещение аварийной остановки (15А);
P/SCK (CTR) – розетка по центру (15А);
CIGAR (FRT) – предохранитель прикуривателя Kia Sorento I (15А);
DRJOBD-II – ДХО, разъем для подключения диагностического оборудования;
WIPER (FRT) – дворники спереди, блочок обогревателя, релейная схема топливного фильтрующего элемента и системы подогрева лобового стекла (20А);
P/SCK (FRT.RR) – розетки спереди, сзади (30А);
WIPER (RR) – управляющий комплекс заднего дворника, омывающей системы;
ACC – релейная часть розетки и прикуривателя;
RELAY COIL – передняя оптика, система подогрева лобового стекла, реле вентилятора кондиционера и радиатора силового агрегата;
TCCS – управляющий программный комплекс раздаточной коробки (20А);
FOG (RR) – противотуманка сзади (15А);
O/S MIRROR – регулятор положения наружных зеркал;
ROOM LAMP – освещение багажного и салонного пространства Kia Sorento, в том числе с автоматическим включением в момент открытия дверей;
S/WARMER – подогрев кресел спереди (20А);
PREMIUM AUDIO – мультимедийный комплекс (30А);
STOP LAMP – стоповые огни (20А);
TURN LAMP – автоматическое включение подсветки, световое оповещение аварийной остановки, ETACS, DRL;
A/BAG – SRS;
METER – сенсорная панель кондиционера, огни заднего хода, ЕСАТ, кластер;
TRAILER – фишка для подключения прицепа (15А);
ENGINE – ЭБУ силового агрегата, регулятор раздаточной коробки, контроллер скорости.

В салонном блочке Kia Sorento I преобладают плавкие вставки с токовым номиналом в десять ампер. К ним относятся предохранители, где отсутствуют данные о номинальном токе.

Главный предохранители и плавкая вставка Memory

Монтажный блок в двигательном отсеке Киа Соренто 1 поколения, также оснащен главным предохранителем MAIN и плавкой вставкой Memory.

Защитный элемент MAIN обладает номинальным током в сто двадцать ампер.

В случае его перегорания, следует выполнить нижеперечисленные операции:

Отключить минусовую клемму от АКБ.
Дальнейшие действия зависят от типа используемого монтажного блока на Kia Sorento I. На первой модификации предохранитель фиксируется посредством винтов с гайкой, а на второй исключительно винтами. Соответственно потребуется выкрутить крепежные элементы.
Изъять перегоревший предохранитель, установить новый, используя идентичный номинал по току.
Предварительно понадобится установить причину перегорания защитного элемента.

Плавкая вставка Memory позволяет предотвратить разряд аккумуляторной батареи Киа Соренто 1 поколения при простое сроком более одного месяца.

Для этого потребуется выполнить следующие операции:

Заглушить мотор перед планированием продолжительного останова.
Отключить габаритные огни, оптику, другое электрооборудование.
В подкапотном пространстве снять защитную крышку с монтажного блочка Киа Соренто 1.
Запустить программу предотвращения разряда АКБ посредством извлечения предохранителя AUDIO. Необходимо учитывать, что изъятие плавкой вставки Memory, сопровождается отключением мультимедийного комплекса и подсветки салонного пространства. При дальнейшем монтаже плавкой вставки в посадочное место потребуется ввести секретный код мультимедийного комплекса, выполнить настройку частот. При этом извлечение предохранителя Memory не спасет от разрядки АКБ от включенной оптики или иного электрического оборудования.

Заключение

Схема предохранителей Киа Соренто 1 поколения состоит из двух блоков – в салонном и подкапотном пространстве. На дизельных модификациях дополнительно используется третий блочок, который смонтирован в моторном отсеке.

Предохранители Kia Sorento 1 (2002-2009)

Предохранители и реле в Kia Sorento I BL (2002—2006 г. в. и рестайлинг 2006—2009 г. в.) размещены в подкапотных и салонном монтажных блоках (МБ). Они обеспечивают работу всех электроприборов на борту автомобиля. Подкапотный МБ отвечает за работу оборудования в передней части автомобиля и частично в салоне. Салонный блок обеспечивает работу потребителей в салоне, крыше и задней части автомобиля.

Эта статья расскажет о назначении этих элементов бортовой электросети и о том, как их поменять, если они вышли из строя.

Блоки с предохранителями и реле в моторном отсеке

Под капотом находится 2 монтажных блока: главный (для моделей с бензиновым и дизельным мотором) и дополнительный (дизель). Первый установлен около АКБ, второй — около расширительного бачка.

Расшифровка назначения приведена в таблицах ниже.

Главный блок с реле и предохранителями

Главный блок для Kia Sorento с бензиновым и дизельным мотором незначительно различается — во втором случае отсутствуют некоторые реле и предохранители.

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
ABS	10	Антиблокировочная система
AUDIO	20	Аудиосистема
BTN1	40	Прикуриватель, разъем для подключения доп. оборудования
BTN2	30	Сиденья с электроприводом, ЭБУ двигателя и АКПП
BNT3	40	Поворотники, аварийная сигнализация, центральный замок
C/FAN (1)	40	Вентилятор системы охлаждения бензиновых двигателей
C/FAN (2)	30	Вентилятор системы охлаждения
DEF	25	Обогрев заднего стекла
ECU	10	ЭБУ двигателя и АКПП, система управления электровентиляторами
EXT	15	ДХО, подсветка номера, габаритные огни, указатели поворота
F/BLW	30	Вентилятор системы вентиляции салона
F/FOG	15	Передние противотуманные фары,
FUEL	15	Топливный насос
HEAD (HI)	15	Дальний свет фар
HEAD (LO)	15	Ближний свет фар
HORN	15	Клаксон
IGN1	40	Замок зажигания
IGN2	30	Замок зажигания
ILLUM	10	Подсветка замка зажигания
INJECTOR	15	Форсунки
MEMORY	10	ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель
O2 (DN)	15	Датчик кислорода, после нейтрализатора
O2 (UP)	15	Датчик кислорода, до нейтрализатора
P/HEAT	30	Автоматический отопитель (дизель)
P/TRN	10	ЭБУ двигателя и АКПП, система питания
P/W (LH)	25	Стеклоподъемники (левая сторона)
P/W (RH)	25	Стеклоподъемники (правая сторона)

Обозначение на схеме	Защищаемая\обслуживаемая цепь
A/CON	Электромагнитная муфта компрессора кондиционера
C/F (2)	Бензин	Вентилятор системы охлаждения
C/F(H)	Вентилятор системы охлаждения	высокая скорость
CF(L)	Вентилятор системы охлаждения	низкая скорость
DEF	Обогрев заднего стекла
F/BLW	Вентилятор отопителя и кондиционера
F/FOG	Передние противотуманные фары
FUEL	Топливный насос (только бензин)
HEAD(HI)	Дальний свет фар
HEAD(LO)	Ближний свет фар
HORN	Клаксон
MAIN	Главное реле
P/WIN	Стеклоподъемники
START	Стартер
TNS	Задние габаритные огни

Дополнительный блок в автомобилях с дизельным двигателем

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
GLOW 1	60	Свечи накаливания
GLOW 2	60	Свечи накаливания
W/HTR 1	З0	Обогреватель воды 1
W/HTR	З0	Обогреватель воды 2
W/HTR	З0	Обогреватель воды 3

Обозначение на схеме	Защищаемая\обслуживаемая цепь
GLOW 1	Свечи накаливания
GLOW 2	Свечи накаливания
W/HTR 1	Подогреватель воды 1
W/HTR	Подогреватель воды 2
W/HTR	Подогреватель воды 3

Блок с предохранителями в салоне

Он находится слева от ноги водителя и скрыт под пластиковой крышкой.
На ее оборот нанесена пояснительная схема на английском языке. Ее расшифровка приведена в таблице ниже.

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
W/SHD	15	Обогрев лобового стекла
S/ROOF	20	Электропривод люка
START	10	Система запуска, замок зажигания (вывод АСС), ЭБУ двигателя и АКП
HAZARD	15	Аварийная сигнализация
P/SCT (CRT)	15	Разъем для подключения доп. оборудования (центр.)
CIGAR (FRT)	15	Предохранитель переднего прикуривателя "Киа-Соренто"
DRL/OBD	10	Диагностических разъем ODB 2 / ДХО
WIPER(FRT)	20	Очиститель и омыватель ветрового стекла, фар
P/SCK(FRT/RR)	30	Разъем для подключения доп. оборудования (передний и задний)
RELAY COIL	10	Катушка зажигания
WIPER (RR)	10	Очиститель и омыватель заднего стекла,
ACC	10	Привод наружных зеркал заднего вида, прикуриватель, часы, центральный замок, магнитола
TCCS	20	ЭБУ АКП
FOG(RR)	15	Задние противотуманные фонари
O/S MIRROR	10	Электропривод зеркал
ROOM LAMP	10	Освещение салона, панели и комбинации приборов
S/WARMER	20	Подогрев передних сидений
PREMIUM AUDIO	30	Аудиосистема
STOP LAMP	20	Стоп-сигналы
TURN LAMP	10	Поворотники
A/BAG	10	Подушка безопасности
METER	10	Комбинация приборов, ЭБУ двигателя и АКП, маршрутный компьютер, стоп-сигналы, ДХО, система кондиционирования
TRAILER	10	Разъем для подключения электрооборудования прицепа
ENGINE	10	ЭБУД, управление вентиляторами, датчик скорости, диагностический разъем, замок зажигания, АБС, комбинация приборов

Процесс снятия и замены

Чтобы заменить перегоревший предохранитель в Kia Sorento, нужно:

Включить стояночный тормоз, выключить зажигание и все приборы, работающие напрямую от батареи.
Снять клемму с отрицательного полюса аккумулятор. Эта мера решает 2 задачи: исключает удар током и стирает ошибку из ЭБУ, появившуюся из-за перегоревшего предохранителя.
Взять пинцет из главного подкапотного блока.
Открыть крышку нужного блока.
Вытащить испорченную плавку и заменить ее новой.

Для замены реле нужно потянуть его вверх, раскачивая из стороны в сторону.

KIA Sorento l с пробегом: кузов без порогов и рассыпающаяся подкапотная проводка

В России любят всё рамное, большое и с «лухари» внутри. Желательно — недорогое. И пусть внедорожник Kia не может конкурировать с престижем Кайена или Гелендвагена, но Sorento понемногу приучил к себе народ, подкупив невысокой ценой, достаточным комфортом, налётом пафоса и сравнительно неплохой надёжностью. Но вот как держится люксовый корейский внедорожник в России спустя десять-пятнадцать лет эксплуатации? Сегодня поговорим о кузове, салоне, электрике и ходовой части, а во второй части — о коробках и моторах.

Почти Porsche

Ф раза «люксовый корейский внедорожник» звучит несколько странно, но Sorento она описывает идеально. Его создавали вовсе не для России и не для Европы. Это — продукт для США, где он должен был дать бой другим рамным SUV.

Не стоит думать, что KIA не имела опыта в создании машин такого класса, и Sorento был этаким «пробным шаром». К тому моменту уже более десятка лет концерн Hyundai-KIA выпускал свои Galloper/Terracan и компактный Sportage, к тому же шло полным ходом сотрудничество с Mitsubishi, большим докой по производству внедорожников. В результате Sorento получился вполне цельным, без особых «детских проблем» и явных недостатков. Отмечу даже, что доводку ходовой части для рамного внедорожника заказали у… Porsche. Нет, Cayenne из него не получился, но машина для своего класса оказалась довольно жесткой.

В целом конструкция автомобиля вполне стандартна. Рама, стоящий на ней кузов, продольно расположенные моторы, привод в базе — на заднюю ось, передняя подключается либо жестко вручную (на версии LX), либо автоматически на версии EX. В США продавали и только заднеприводные машины.

Kia Sorento '2002–06 для рынка Северной Америки

Корейцы попытались сделать ставку на комфорт, оснащение и качество исполнения салона. Тесты начала двухтысячных годов сравнивали машину ни много ни мало с Mercedes ML, иногда подчеркивая, что это тоже «практически премиум».

Впрочем, сказки не получилось, но модель развивали дальше. Правда, уже в другом направлении. Следующее поколение стало легче и проще, примерив базовую переднеприводную платформу, а для «лухари» сделали рамные Mohave/Borrego с V8, но без маломощных бензиновых «четверок» и дизелей.

Никакого особого сюрприза для поклонников внедорожников KIA Sorento первого поколения не готовит. Совершенно классическая сложная конструкция кузова и трансмиссии имеет вполне ожидаемые проблемы ресурса и надежности, но и запас прочности тут вполне приемлемый. Sorento можно “лифтовать”, можно ставить колеса дикой размерности, ездить там, где ходить страшно, и в целом свои задачи машина выполняет.

Kia Sorento '2002–06

Моторы — очередная инкарнация мицубишевского 2,4-литрового 4G64, но V6 (тоже, кстати, от Mitsubishi) попадаются даже чаще. А самыми популярными двигателями стали дизельные моторы «почти своей» конструкции.

В стоке, конечно, проходимость была не очень хорошей, но напомню: Sorento должен был быть не экстремальным внедорожником, а решать задачи свойственные SUV в США — таскать тяжелые прицепы, яхты, ездить по разбитым грунтовкам и прочим «направлениям», а также — оказывать посильную помощь по хозяйству и уберечь пассажиров от таких же тяжеленных и не очень хорошо управляемых транспортных средств в случае ДТП.

Кузов

Рамную конструкцию у нас традиционно связывают в первую очередь с надежностью. Но у неё есть и свои проблемы: рама забивается грязью и медленно, но верно корродирует.

Kia Sorento '2002–06

Номер рамы расположен за задним правым колесом, в одной из самых уязвимых для коррозии точек. Задняя часть рамы страдает первой: её поперечные связи “аннигилируют” в первую очередь, особенно — трубчатая поперечина прямо за задним мостом, на которую опираются чашки пружин и четыре задних опоры кузова. Спереди рама страдает в основном при ДТП, когда выламываются чашки опор подвески, деформируется передняя балка и сворачиваются сами лонжероны.

Кузов у рамной машины многие считают не особо важной и нагруженной деталью. И всё же даже у рамной машины кузов является важной частью конструкции: он обеспечивает жесткость всей системы на кручение. И ухудшение управляемости у старого внедорожника часто вызвано снижением жесткости кузова и повреждения его креплений. А у Sorento кузов не получился слишком долговечным.

Сравнительно тонкий металл порогов, невысокое качество окраски, не продуманная защита металла под пластиковыми накладками осложняются извечной бедой всех внедорожников — грязью, попадающей в любой щели. Неудивительно, что порогов и арок у машин возрастом от десяти лет под пластиком может уже почти не быть. Под пластиковыми накладками дверей, арок и порогов почти всегда есть сюрпризы, но, к сожалению, не самые приятные.

Задняя дверь сгнивает и без помощи накладок. Она просто начинает ржаветь по нижнему краю изнутри, а порой дополнительные очаги коррозии развиваются от зоны ниши номерного знака. Крыша тоже теряет вид довольно быстро. В общем, десятилетняя Sorento имеет хорошие шансы зависнуть в малярно-кузовном цехе надолго.

Kia Sorento '2006–09

Занятно в этой ситуации то, что снаружи хорошо заметны только проблемы на задней двери да в передней части задней арки. Неудивительно, что «восстановительные» работы в основном проводятся только на этих деталях. Все остальное не спеша гниет дальше. А поскольку режим эксплуатации машины и качество обслуживания могут быть очень различными, то к осмотру кузова нужно относится с максимальной дотошностью, снимая весь пластик, проверяя все пластиковые клипсы в металле. Почти наверняка безупречную машину вы не найдете, но как минимум, будете знать, в какую цену вам обойдется ремонт и стоит ли машина его вообще.

Какие-то претензии к прочему оснащению кузова предъявлять бессмысленно. Сломанные бамперы, накладки, колхозный пластик — это все следствие того, что на рамном внедорожнике обязательно ездят в грязи, зимой рассекают по снежной целине и паркуются над «полусферами». И только фары мутнеют по другой причине — из-за невысокого качества пластика.

Найти экземпляр с приличным кузовом можно, и это не очень сложная задача. И всё же в ценовой категории до 550 тысяч попадаются машины в очень разном состоянии.

Kia Sorento '2006–09

Салон

Салон для корейской машины почтенного возраста надо признать очень приличным. Тут всё, как любят поклонники «олдскула», разве что от деревянных панелей веет крашеным пластиком, а кожа сидений в большинстве комплектаций не то, чтобы очень натуральная.

Конечно, от мелких поломок никто не застрахован. Тут хватает всякой мелочи, начиная от электроприводов сидений до климат-контроля, которые со временем сбоят. Но откровенных недостатков не найти. Во всяком случае, на фоне процессов естественного разложения интерьера они не заметны. А вот старение видно хорошо.

Руль уже после сотни тысяч пробега блестит, к 200 тысячам блеск обретает глубину, а после 300 тысяч он или будет уже в чехле, или начнут «волоситься» нити его кожаной обшивки, а сама кожа местами станет “бархатной”. Сиденья из кожи сильно теряют форму уже после сотни тысяч пробега, на самых нагруженных частях облезает краска, а разрывы говорят о пробегах за три сотни тысяч километров. Чехол ручника с дырами можно увидеть даже в смешном возрасте. Ну, а если на машине ездили по грязи и при этом внутри регулярно не убирались, то интерьер будет смотреться просто “трешово”.

Салон Kia Sorento '2002–06 для рынка Северной Америки

При этом почти наверняка будут неплохо работать климат-контроль и все кнопки управления, от стеклоподъемников до магнитолы. Ручки не западают, не сбоит центральный замок, нет лишних стуков, шума и пыли. Да, салон Sorento сохраняет первозданный комфорт до последнего. До тех пор, пока не потекут полы, и в машине не запахнет болотом.

При пробегах за сто тысяч километров может подвывать вентилятор климатической системы, а дисплей климатики на машинах до рестайлинга может подмигивать. Иногда закисают электроприводы зеркал.

Шлейф рулевой колонки порой служит меньше сотни тысяч, а при неправильной установке — и того меньше.

Часто к числу недостатков относят простенькую мультимедийную систему, но, во-первых, тут есть место для штатного большого дисплея, оригинальные компоненты которого очень надежны и не сбоят. А во-вторых, сюда можно поставить любой свежий китайский «планшет» на Android, которому места вполне хватит, а из дизайна панели он сильно выделяться не будет.

Салон Kia Sorento '2002–06 для рынка Северной Америки

Электрика и электроника

Электросистема машин выполнена достаточно надёжно. Самые серьезные неисправности — отказы датчиков и селектора раздаточной коробки, отказы блока АBS/ESP и окисление разъемов и блоков управления мотором в ногах переднего пассажира.

При первых признаках люфтов обгонной муфты генератора её лучше заменить, желательно — цельной.

У бензиновых мотор V6 в развале блока очень сильно страдает проводка к форсункам: рассыпается изоляция проводов и «фишки» на форсунки. На машинах с дизелями из-за вибраций нередко ломается проводка в моторном отсеке. Например, на моторном щите в жгуте справа от двигателя иногда переламываются провода. Да и проводка к форсункам тоже может иметь внутренние переломы, так что при сложно диагностируемых проблемах лучше поменять кусок жгута.

Ресурс вентилятора кондиционера небольшой. При интенсивной нагрузке и при отказе вискомуфты на основном радиаторе его надолго не хватает. Особенно, если его регулярно купать в грязи.

Kia Sorento '2006–09

Еще владельцы Sorento регулярно сетуют на слабые датчики парктроников и на неудачный датчик уровня топлива.

Высокая нагрузка на генератор, стартер и аккумулятор на дизельных моторах заставит обслуживать их несколько чаще привычного. Зимой, помимо сложностей с зарядом аккумулятора, генератор страдает от нагрузки на подогреватель антифриза, и при малейшем падении напряжения машина может остаться без электричества вообще.

Невысокий ресурс генератора, стартера и случающиеся на ряде машин другие странные сбои можно смело относить к особенностям эксплуатации внедорожников. Может, его каждый раз при спуске лодки купали в озере по задний диван? Или мыли из шланга после перевозки телят?

Тормоза, подвеска и рулевое управление

Тормоза у Sorento простые, большие и, в общем-то, прочные. Хотя компоненты тормозной системы от Mando нельзя назвать особенно долговечными.

Kia Sorento '2002–06

Тормозные трубки подгнивают в зоне над баком. Если на них есть вздутия, меняйте не раздумывая. На рельефном бездорожье можно «потянуть» тормозные шланги, особенно задние, они коротковаты. Датчики ABS и гребенки на ступицах любителя внедорожных прогулок приходится менять регулярно, а вот диски и колодки живут достаточно долго.

Тормозит машина не очень хорошо в любой версии. Так это и было задумано: в годы разработки Sorento предполагалось, что тяжелые внедорожники будут ездить медленно, а не гонять по встречке как ужаленные, подобно G55.

Подвеска у машины определенно крепкая. Спереди стоит обычная “двухрычажка”, сзади — неразрезной мост. Важно только не переоценивать крепость этой подвески, она может многое, но стоит недешево и обслуживать ее нужно хорошо.

Обе шаровых опоры в передней подвеске требуют регулярной смены пыльников и проверки качества смазки. Сайлентблоки достаточно надежны, но в каталогах у старых KIA наблюдается некоторый бардак, а несовместимых деталей у машин много, так что нужно смотреть, что установлено у вас.

Kia Sorento '2006–09

Пружины слабоваты, и уже после сотни тысяч начинают проседать. Можно встретить и обломанную пружину.

Коррозия и высокие нагрузки могут отломить кронштейны крепления заднего моста. А сварка этой монументальной детали может привести к проблемам с работой заднего редуктора, который тут очень чувствителен к геометрии корпуса. И износ сайлентблоков на тягах тоже никто не отменял, но он зависит от многих факторов. У любителей топтать педаль и прыгать по ямам он закономерно небольшой. У городских машин эти детали почти вечные.

Пыльники на амортизаторах короткие и они не любят вывешиваний: отрывается кольцо крепления. И будьте готовы к тому, что подвеска «не скрипит не стучит», но жалобы на какую-то её “расхлябанность” в сервисе могут вылиться в ремонт на 20-40 тысяч рублей.

Рулевое управление с ГУР отличается очень надежной рейкой. Чаще всего владельцы сталкиваются с подклиниванием карданчика рулевого вала и ослаблением пружинного хомута на шлицевом соединении колонки. Иногда встречаются течи напорной магистрали из-за коррозии, а на дизельных машинах — и из-за трещин гибких вставок или бачка.

На этом на сегодня всё. Если вы всё ещё не остыли к “лухари” корейского внедорожника, то во второй части обзора сможете узнать, так ли хороша его трансмиссия и почему не всем нравятся дизельные моторы Sorento первого поколения.

Киа Соренто 2 го поколения выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. За это время модель прошла рестайлинг. В данной записи вы найдёте описание предохранителей и реле Киа Соренто 2 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 -->
