Как снять задний фонарь ауди а4 б6
Замена задних ламп в фарах автомобиля Audi A4
Наверняка, рано или поздно у любого автовладельца Ауди А4 возникнет вопрос, а как же отремонтировать/отрегулировать свет на задних фарах, или же как поменять лампочки в фарах дальнего хода, стоп-сигналах или габаритных огней. На самом деле процедура по ремонту света или замене лампочек достаточна проста, и сделать это все самостоятельно не только не составит никакого труда, но и сбережет ваш бюджет.
Как происходит весь процесс, разберем с вами по пунктам.
- первым делом необходимо открыть багажник, так мы получим доступ к фарам изнутри.
- Затем в самом багажнике нужно отвернуть материал, прикрывающий доступ к фарам, в сторону.
- Далее от задних фар нужно отключить электрический разъем и снять провода.
- Следующим шагом нужно отжать фиксаторы, которые удерживают лампы, находятся они где-то в центре вссего фонаря. Отжав фиксаторы, снимаем и сами держатели вместе с лампой.
- Чтобы снять задний фонарь, нужно вывернуть четыре гайки, после чего фонарь без проблем извлекется.
Меняем лампу и устанавливаем все строго в обратном порядкке, дабы не создать лишних проблем.
Вот и все, процедура по замене ламп / и ремонту задних фонарей завершена.
Кроме того, надо уточнить некоторые ньюансы, которые пригодятся вам при установке:
Во-первых, при установке лампы, не берите лампу за цоколь, или же берите, но очень-очень аккуратно, чтобы не оставить следов на стекле, т.к. они могут привести к очень быстрому перегоранию лампы.
Во-вторых, при установке самого фонаря, обратите внимание, чтобы зазоры по периметру были одинаковыми по размеру.
В-третьих, при затягивании гаек, используйте момент затяжки - 4Нм.
Данные моменты помогут вам избежать появление каких то трудностей.
Также, необходимо отметить, что при покупке новых запасных частей, выбирайте именно те, которые подходят именно вашего автомобилю.
Замена задних ламп в фарах Ауди А4 (B6)
Видео материал по замене задних ламп в фарах Ауди А4 шестого поколения.
Пошаговая замена задних ламп в фарах Audi A4(B6)
1. Начнем с того что нам понадобится для работы.
2. Открываем заглушку на оббивке багажника.
3. Берем крестообразную отвертку и выворачиваем винт который находиться под заглушкой.
4. Берем фару руками и сдергиваем на себя. (советую момент извлечения фары посмотреть на видео)
5. Открываем две клипсы которые отмечены на фото ниже. После открытия клипс, извлекаем пластмассовый блок с лампами.
6. Приступим к замене ламп.
Вы можете поменять лампы стоп сигнала, поворотов, заднего хода.
Для извлечения лампы поверните ее против часовой стрелки.
7. После замены нужных ламп вставляем пластмассовый блок и защелкиваем клипсы по бокам.
8.Переходим к установке фары. На фаре есть две направляющих. В начале установки нужно попасть направляющими в отверстия на кузове.
9. Закручиваем винт который крепит фару.
10. Закрываем заглушку и работа закончена.
Спросите вы какие лампочки поставить в заднюю фару на Ауди А4? Нет смысла что-то советовать, просто посмотрите мощность ламп по книжке и покупайте на ваш выбор.
Как снять задний фонарь ауди а4 б6
Audi A4 Отчет. Замена лампочек в задних фонарях.
Всем доброго времени суток! На форуме часто возникают различные вопросы, связанные с работоспособностью световых приборов (габаритных огней, стоп-сигналов, поворотников и т.д.). Книги по эксплуатации автомобиля имеют далеко не все наши одноклубники, а лезть вслепую иногда даже по мелочи желает не каждый.
В своем отчете хотел рассказать о задних световых приборах Ауди А4 в кузове В6, седан. Думаю, некоторым пригодится, дабы не повторять одни и те же темы из раза в раз.
Думаю, что кому-нибудь будет полезно. Дело пустяковое на 5 минут.
Итак, перегорела лампочка. Что делать?
Открываем багажник, возле заднего фонаря в обшивке багажника видим заглушку. Аккуратно поддеваем ее отверткой и отводим в сторону. Заглядываем внутрь и видим крепление самого фонаря
Крепление это можно открутить либо большой крестовой отверткой, либо головкой, накидным ключом на 8”
Откручиваем его и снимаем фонарь. Кроме винта, который мы открутили, фонарь держится на двух вставках, которые втыкаются в отверстия в крыле. Поэтому при снятии фонаря будьте аккуратны, чтобы их не сломать. Я по незнанию потянул своими кривыми ручками и одну сломал… Так что не перегибайте его на внешнюю сторону, а снимайте по возможности назад.
На задней части фонаря с двух сторон видим защелки
Аккуратно по одной оттягиваем защелки и снимаем основную часть, на которой крепятся все лампочки. При этом снимать штекер с разъема не обязательно, но можете и снять
Схема расположения лампочек в фонаре
А) левый фонарь
Б) правый фонарь
Заменяем перегоревшую лампочку на исправную.
Применяемые лампочки:
1 - Указатель поворота - цоколь PY, 21 Ватт (оранжевая)
2 - Фонарь заднего хода - цоколь P, 21 Ватт
3 - Туманный фонарь - цоколь P, 21 Ватт
4 - Габаритный фонарь - цоколь P, 5 Ватт
5 - Стоп сигнал/габаритный фонарь - цоколь P, 21 Ватт, лампа двухнитиевая (трехконтактная)
Проверяем работоспособность. Работает – тогда собираем все в обратной последовательности. Когда будете собирать фонарь, особых усилий прикладывать не надо, чтобы не сломать защелки (а то фонарь потеть будет в будущем). Ставим фонарь на место (сначала выступы вставляем в свои отверстия в крыле), при этом смотрим, чтобы уплотнительная резинка не попала между фонарем и кузовом, а легла по месту.
Далее закручиваем винт и затыкаем заглушку обшивки.
Примечание:
Лампочка 5 – трехконтактная. Имею в виду, “минус” (сам цоколь) и два ”плюса”. При габаритах горит одна нить, а когда нажимаете на тормоз, то загорается и вторая, следовательно, лампочка горит ярче.
И еще, не знаю как у вас, но в моей машине противотуманный фонарь работает только левый. Да и у многих так! Заменой лампочки это не лечится. Проверено. Хотя мне кажется, что правый отключен программно, так как лампочка есть, цоколь есть, проводов подходит одинаково, что к левому, что к правому фонарю (если не изменяет память, то по шесть). Давайте обсудим этот момент.
Ну вот в принципе и все!
5 минут делов…
Ауди а4 б6 предохранители и реле
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Места расположения блоков
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,1,0,0 -->
Блок предохранителей в салоне слева (№8)
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,0,0,0 -->
Расшифровка схемы
p, blockquote 7,0,0,0,0 -->
| 1 | 10A Кондиционер |
| 2 | 5A Фонари освещения пространства для ног |
| 3 | 5A Обогреваемые жиклёры стекло омывателя |
| 4 | 5A Вентилятор системы охлаждения |
| 5 | 10A Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач |
| 6 | 5A Кондиционер (датчик качества воздуха), датчик давления |
| 7 | 10A Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | 5A Телефон |
| 9 | 15A Усилитель тормозов (вакуумный насос) |
| 10 | 10A Автоматический регулятор угла наклона фар |
| 11 | Отсутствует |
| 12 | 10A Диагностическая розетка |
| 13 | 10A Модуль рулевой колонки |
| 14 | 10A Фонари сигнала тормоза |
| 15 | 10A Приборная доска, система навигации |
| 16 | 5A Устройство для открывания гаражных ворот |
| 17 | 10A Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах |
| 18 | Отсутствует |
| 19 | 15A Противотуманные фары, задние туманные фонари |
| 20 | 15A Ближней свет правой фары, регулятор угла наклона фар |
| 21 | 15A Ближней свет левой фары, регулятор угла наклона фар |
| 22 | 15A Дверь водителя |
| 23 | 15A Дверь переднего пассажира |
| 24 | 20A Электрооборудование комфорта с единым управлением |
| 25 | 30A Вентилятор отопителя |
| 26 | 30A Обогрев заднего стекла |
| 27 | 30A Розетка прицепа (блок управления) |
| 28 | 20A Топливный насос, дополнительный насос дизельного двигателя |
| 29 | 20A Управление двигателем |
| 30 | 20A Подъёмно-сдвижная панель крыши |
| 31 | 15A Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало |
| 32 | 20A Управление двигателем |
| 33 | 15A Прикуриватель |
| 34 | 15A Управление двигателем |
| 35 | 30A Розетка в багажнике |
| 36 | 30A Стеклоочиститель |
| 37 | 25A Насос стекло- и фароомывателя |
| 38 | 15A Электрооборудование комфорта с единым управлением, отпирание багажника |
| 39 | 20A Радиосистема |
| 40 | 25A Звуковой сигнал |
| 41 | Отсутствует |
| 42 | Электронная противозаносная система ( ESP ) |
| 43 | 15A Управление двигателем |
| 44 | 30A Обогрев сидений |
p, blockquote 8,0,0,0,0 -->
В связи в возможными изменениями в схемах связанными с конструктивными особенностями и комплектацией модели сверяйте информацию с Вашим описанием на обратной стороне крышки. В данной схеме за прикуриватель отвечает предохранитель номер 33.
Центральное микро реле
p, blockquote 10,0,0,0,0 -->
1 — Реле клаксона
2 — Реле уменьшения нагрузки
4 — Реле топливного насоса
5, 6 — Реле интервального режима работы стеклоочистителей/омывателя
p, blockquote 11,0,0,0,0 -->
8 блок реле
p, blockquote 12,0,0,0,0 -->
2 — Реле управления второй скоростью вентилятора охладителя
3 — Реле управления вентилятором охладителя (1-я скорость)/управление насосом ОЖ
4 — Реле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)
5 — Блок управления предупредительными сигналами открытых дверей
7 — Магнитола/CD-ченджер/Реле насоса ABS
F2 — Электрика пассажирского сиденья
F3 — Электрика водительского сиденья
F5 — Разъем дополнительного питания
F6 — Защита цепи передних электростеклоподъемников
F7 — Защита цепи задних электростеклоподъемников
F8, F9, F11 — Реле и блок управления вентилятора радиатора
F10 — ABS
p, blockquote 13,0,0,1,0 -->
13-местный блок реле
p, blockquote 14,0,0,0,0 -->
3 — Реле муфты К/В
4,5 — Блок управления задними фонарями
6 — Реле подсветки рычага селектора
7 — Реле туманных фар
8 — Реле включения DRL
9 — Реле ходовых огней
13 — Реле положения Park/Neutral
p, blockquote 15,0,0,0,0 -->
Дополнительная информация
Видео инструкция как проверить предохранитель
p, blockquote 16,0,0,0,0 -->
2000-2005 Замена Audi A4 фар (через снятие фар в сборе)
28.04.2017
В какой-то момент автомобильные фары было относительно легко заменить, но в настоящее время на пути обычно слишком много вещей, что затрудняет доступ к лампам. Типичная замена лампы требует удаления других препятствующих компонентов, прежде чем к лампам можно будет получить доступ, что, хотя выполнимо, часто является болью. (Плюс есть шанс повредить другие части автомобиля.) Альтернативный метод, описанный в этом руководстве, заключается в получении доступа к лампам путем снятия всей фары в сборе. Это требует немного смазки локтя, но как только это будет сделано, лампы внутри сборки можно заменить без особых проблем, и вам будет легко увидеть, что вы делаете.
Шаг 1
Приобретите запасную лампочку (лампочки) вместе с отверткой с шестигранным отверстием и битой с шестигранной звездочкой. Лампа должна быть 12 В, 55 Вт, лампа H7-стиля.
Отвертка может быть заменена длинным шестигранным ключом в крайнем случае, но это не рекомендуется.
Кроме того, получите приличный фонарик, если можете.
Шаг 2
Снимите капот и найдите винты, удерживающие фару в сборе. Есть два ясно видимых, показанных слева, и еще один скрытый глубже.
Пока не удаляйте эти винты. (В любом случае сборка не выйдет без скрытого.)
Рядом с блоком фар есть два других винта, но они не прикреплены к нему. Они не связаны и должны быть оставлены в покое.
Шаг 3
Посмотрите под капотом, за блоком фар, и вы найдете крышку ближнего света, показанную на рисунке слева.
Снимите эту крышку, чтобы открыть скрытый винт, показанный на третьем изображении.
Шаг 4
На этом этапе есть возможность заменить ближний свет на стороне водителя «прямо сейчас», а не снимать всю сборку. (В противном случае игнорируйте этот шаг.)
Это можно сделать, отсоединив разъем ближнего света (он застрял от трения и извиваясь прямо), отцепив крепеж, удерживающий лампу на месте, заменив лампу, а затем слипнув все вместе. (Подробнее см. Шаг 8).
То же самое можно сделать для ближнего света со стороны пассажира (хотя в пути есть воздуховод, подробности см. В шаге 11), но нелегко для дальнего света или мигающих / стояночных огней. (И, конечно, это не поможет, если ваша цель - заменить саму сборку.)
Шаг 5
Удалите два винта, которые были определены в шаге 2.
Открутите скрытый винт через отверстие справа от сборки. (Следите за тем, чтобы не потерять его в моторном отсеке при его выходе.)
Шаг 6
Прежде чем фару можно полностью снять, необходимо отсоединить кабель. Кабель проходит через крышку дальнего света (изображение 1), и его может быть немного сложно отсоединить.
Протяните руку под кабелем и найдите защелку (нижняя сторона показана на рисунках 2 и 3). Потяните защелку вверх (рис. 3) и относительно сильно потяните за вилку. Это должно выйти.
Снятие крышки дальнего света может помочь вам лучше удерживать штекер, особенно на стороне пассгенера.
Шаг 7
После того, как кабели были отсоединены, фару в сборе можно снять с автомобиля. Мигалка имеет собственный кабель, поэтому выкрутите его из колодца и оставьте в машине.
На втором изображении лунка ближнего света находится в центре, дальняя левая сторона справа, а (пустая) мигалка слева.
Шаг 8
Снимите розетку с задней части фонаря. Он застрял из-за трения, поэтому хорошее покачивание и тяга должны освободить его. Затем откройте крепеж, и свет должен выйти прямо.
'' 'Изображение 1:' '' Ближний свет со снятой крышкой.
'' 'Изображение 2:' '' Гнездо (красные и оранжевые провода) удалено.
'' 'Изображение 3:' '' Застежка открыта.
Шаг 9
Удалите сломанную лампочку и замените ее рабочей лампочкой. Закрепите его на месте и вставьте вилку в розетку.
Этот процесс показывает замену ближнего света, но замена большого луча не сильно отличается. (Колодец немного теснее, но это все.)
Если вы меняете луковицы попарно или удаляете все еще работающую лампу, держите эту рабочую лампу рядом. Audi A4 имеет от 4 до 6 одинаковых лампочек (ближний свет, дальний свет и, возможно, противотуманные фары), так что в следующий раз, когда свет гаснет, полезно иметь дополнительное.
Шаг 10
Подсоедините кабели обратно к остальной части автомобиля (стрелка слева), снова прикрепите мигающий светильник к сборке (стрелка справа) и вставьте сборку обратно на место.
Включите фары (конечно, при выключенном зажигании), чтобы убедиться, что они работают.
Завершите сборку узла - вверните скрытый винт внизу, установите крышку люка ближнего света, а также вверните два других винта.
Шаг 11
Сборка на стороне пассажира в основном такая же, как на стороне водителя. Самая большая разница в том, что воздуховод должен быть удален, чтобы получить доступ к скрытому винту. (Или напрямую получить доступ к ближнему свету, если вы хотите просто изменить их, как описано в шаге 4.)
За воздуховодом (2) расположена крышка (1), которая слегка смещается при удалении воздуховода. Вы можете либо полностью снять эту крышку, либо просто оставить ее на месте и сдвинуть ее на место после замены вентиляционного отверстия.
В любом случае крышка имеет три точки крепления и выскочит прямо при натяжении. Убедитесь, что он снова на месте, когда закончите. То же самое для воздуховода - убедитесь, что он правильно подключен.
Ремонт заднего LED фонаря
Задний габарит в секции на крыле стал гореть в пол накала. Откручиваем пластиковую гайку крепления фонаря.
Для того чтобы снять фонарь, засовываем две пластиковые карточки между крылом и фонарём. Затем вставляем отвёртку между карточек и поворачиваем.
Теперь с помощью строительного фена отклеиваем стекло от фонаря. Мне дали попользоваться фен с регулировкой температуры, ставим 200 градусов и можно не бояться что чего-нибудь оплавиться.
Отстёгиваем секцию с диодами
Теперь нужно подрезать заклёпки и отогнуть шлейф с первым рядом диодов. Фотка не моя, с московского форума.
На шлейфе два резистора по 47 Ом. У меня они были на месте, но пайка лопнула и при отгибании шлейфа они вообще отвалились. Пропаиваем резисторы или ставим новые если они потерялись.
Теперь собираем всё обратно и приклеиваем стекло. Я использовал прозрачный силиконовый герметик момент гермент. На нём указано что может применяться для стёкол фар, устойчив к ультрафиолету и термостойкость -40 +150. Стекло к фонарю прижал медицинским жгутом для остановки кровотечения. Через сутки ставим на машину и радуемся. Не забываем обмыть это дело.
Пофигист всея Руси.
- Пол: Мужчина
- Автомобиль: Табурег/А4
- год выпуска: 2008/2006
Ауди клуб Питер
Ауди клуб Питер
Позавчера ремонтировал такой же фонарь, советую сразу менять резисторы.. Тк после пропайки фонарь проработал минуту и снова потускнел..Заменил на новые SMD резисторы и все норм! Два дня- полет нормальный)))
Спасибо за совет, помогло)
Оживлю тему, может кто подскажет правильное направление движения. Перестал гореть диодный стоп-сигнал в левой фаре. При снятии фонаря выяснилось, что :
1. Если дать питание напрямую на диодную ленту от аккумулятора, все работает.
2. Если взять питание на обыкновенную лампочку с платы фонаря, она горит
3. При совмещении фонаря с контактами фары диодная лента при нажатии на тормоз моргает и тут же тухнет.
1. Возможно ли "сделать аборт по телефону", сказав что дело в плате/резисторах и посоветовать что купить. Разобрать фонарь могу, пропаять под вопросом.
2. Может есть конторы/люди, которые занимаются подобным ремонтом (по поводу Дилика не уверен что ремонт им интересен, возни много, денег мало) .
3. Может есть вариант купить отдельно диодную вставку?
4. Все это кроилово и надо купить новый фонарь за десятку
Для начала почистить от окислов на контактах в разъёме и на самой плате.
На штекере один из пинов наверняка будет чёрным
Все чистое, нигде ничего ничего не подгорело
Ауди клуб Питер
Оживлю тему, может кто подскажет правильное направление движения. Перестал гореть диодный стоп-сигнал в левой фаре. При снятии фонаря выяснилось, что :
1. Если дать питание напрямую на диодную ленту от аккумулятора, все работает.
2. Если взять питание на обыкновенную лампочку с платы фонаря, она горит
3. При совмещении фонаря с контактами фары диодная лента при нажатии на тормоз моргает и тут же тухнет.
Вопросы:
1. Возможно ли "сделать аборт по телефону", сказав что дело в плате/резисторах и посоветовать что купить. Разобрать фонарь могу, пропаять под вопросом.
2. Может есть конторы/люди, которые занимаются подобным ремонтом (по поводу Дилика не уверен что ремонт им интересен, возни много, денег мало) .
3. Может есть вариант купить отдельно диодную вставку?
4. Все это кроилово и надо купить новый фонарь за десятку
0. Видимо блок управления при инициализации считает, что ток на фонарь находится вне допустимых пределов и отрубает его совсем. Именно так у всех и происходит. Т.е. "то горит, то не горит", в зависимости от условий при включении.
1. Да, с большей долей вероятности проблема в резисторе
2. Всегда есть люди, которые могут решить проблему. сложность - их найти
3. Не видел в продаже
4. Если не найдешь людей из пункта 2, то надо купить новый. При цене в десятку, я бы как минимум попытку "скроить" сделал бы. К тому же подробное описание есть выше.
Перелом проводки в гофре водительской двери Audi A4 (B6,8E) 2003
Павел, доброго времени суток!
Проблема достаточно распространённая и встречается не только на Audi A4 (B6,8E), но и на многих других моделях концерна.
Что можно сделать в вашей ситуации:
1) Самое простое и примитивное, чтобы поработало какое-то время, это надо снять дверную карту и вытащить неисправный жгут проводов ("1" на чертеже) 8E1 971 029 C (до номера кузова >> 8E-3-500 000) или 8E1 971 029 N (с номера кузова 8E-4-000 001 >>).
Далее подбираем термоусадку необходимого диаметра и нарезаем усадку длиной по 30 мм, исходя из количества переломленных проводов. Потом надеваем термоусадку на длинные коцы проводов, спаиваем переломленные концы и сдвигаем термоусадку поверх спайки, после чего нагреваем её, чтобы она создала изоляционный слой. В идеале, лучше перепаять сразу все провода, чтобы у них была одинаковая длина, либо делаем вставки из новых ещё мягких проводов, которые не переломятся и также их спаиваем.
2) Если бюджет позволяет, то можно купить новый жгут проводки, по тем номерам, что написаны выше, но цена будет достаточно приличной (около 10 000 руб за косу);
3) Также существует оригинальный разъем с уже готовыми проводами 8Z0 971 029 L, но его цена также стремится к 10 000 руб, но у него есть ещё аналог от компании Herth+Buss, но я пока не смог найти его каталожника:
4) Также можно купить сам разъём 8E0 972 702 и подобрать к нему пины по этому каталогу. К сожалению, каталог не даёт мне данные по пинам, которые там используются, поэтому их надо вынуть, замерить и заказать сразу с обжатыми ремонтными проводами, как в каталоге. И следует помнить, что каждый ремонтный провод длиной около 50 см и обжат пинами с двух сторон. То есть есть, если нужно 16 пинов, то заказываем 8 ремонтных проводов, режем их пополам и получаем 16 пинов с хвостами по 25 см.
Чтобы вытащить старый пин и его померить, нужно взять что-то типа двух скрепок, разогнуть и вставить полученные проволоки с двух сторон от пина во внутрь разъёма, чтобы зажать замки, которые фиксируют пин в разъёме. Затем нужно просто потащить пин за провод и он вытянется из разъёма.
Снятие и установка облицовок салона Audi A4 B6 (седан)
Чтобы исключить срабатывание подушек безопасности головы, перед проведением нижеперчисленных работ, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи.
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к разделу .

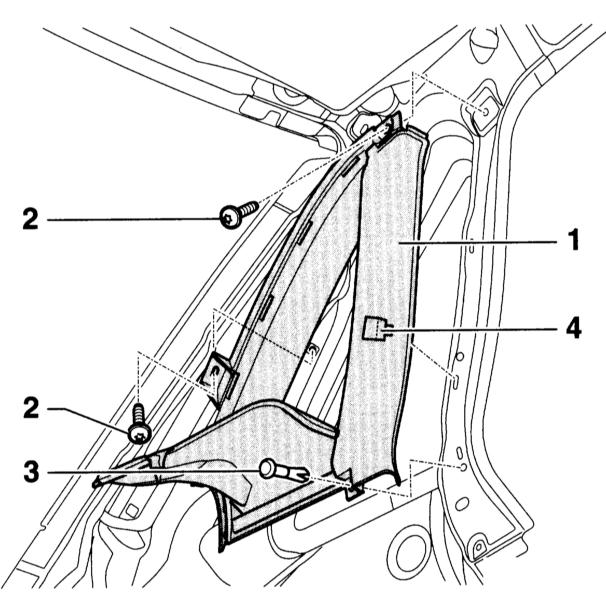

Стойка С
1. Снимите замыкающую планку крыши (описано ниже).
Предупреждение:
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности.
2. Выверните винты (2).
3. Снимите боковые подушки заднего сиденья, обратитесь к разделу .
4. Выньте зажим (3) под боковой подушкой.
5. Отсоедините боковую полку и приподнимите её.
6. Отсоедините облицовку стойки С (1) у пружинного зажима (4) и снимите её.
7. Для установки стойки приподнимите полку и вставьте облицовку стойки С в пазы на полке.
8. Дальнейшая установка выполняется в последовательности, обратной снятию. При этом замените самостопорящиеся винты (2) на новые.
Предупреждение:
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
9. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Стойка D
1. Снимите облицовку стойки D.
2. Нажмите вниз на ручку (5) и откиньте вниз крышку винта (4). Для этого введите в паз (7) тонкую проволоку и откройте крышку.
3. Выверните винты (6).
4. Выверните винт (3) и отсоедините сзади облицовку стойки А (над передней дверью).
5. Вытяните облицовку (1) под облицовкой стойки В.
6. Отсоедините облицовку стойки D (1) у пружинных зажимов (2) и вытяните из полки.
7. Для установки, введите в полку облицовку сзади стойки D.
8. Вставьте крючок (7) в шлиц у облицовки стойки С.
9. Закрепите облицовку стойки D у пружинных зажимов (2).
10. Вставьте переднюю облицовку под облицовку стойки В (боковой центральной стойки).
11. Проверьте, чтобы зажим и крючок адаптера подушки безопасности были надежно закреплены.
12. Вверните винт (3) и закрепите облицовку позади стойки А.
13. Закрепите ручку новыми самостопорящимися винтами (6). Поставьте на место крышку винта.
14. Положите над облицовкой уплотнитель двери.
15. Установите на место планку замка крыши.
Предупреждение:
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
16. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Замыкающая планка крыши
1. Для снятия замыкающей планки крыши отсоедините замыкающую планку крыши (1) у пружинных зажимов (2) из пазов (3) и снимите.
2. Установка выполняется в последовательности, обратной снятию.
Задняя входная планка
1. Для снятия задней входной планки снимите нижнюю облицовку стойки В.
2. Снимите облицовку стойки С.
3. Снимите боковую подушку заднего сиденья, обратитесь к разделу .
4. Отсоедините входную планку у трёх пружинных зажимов и снимите.
5. Установка выполняется в последовательности, обратной снятию.
Полка под задним стеклом
1. В зависимости от оборудования: откиньте спинку заднего сиденья или снимите, обратитесь к разделу .
2. Отсоедините от полки облицовку стойки С слева и справа.
3. Снимите левую и правую боковые подушки заднего сиденья, обратитесь к разделу .
4. Не откидывающееся заднее сиденье: отсоедините внизу центральный ремень безопасности.
5. Снимите с полки с помощью пластмассового клина решётку громкоговорителя (3).
6. В зависимости от оборудования выверните 3 или 4 винта (4).
7. Выверните снизу 3 винта крепления солнечных шторок в багажнике и вытяните штору вперед.
8. Потяните полку (1) вперед (стрелка), отсоедините у кромки (2) и выньте наверх.
9. Установка выполняется в последовательности, обратной снятию.
Пять вещей, за которые любят и ненавидят Audi A4 B5
Праздники могут проходить по-разному – мы вот, например, продолжаем изучать большую немецкую тройку образца 1990-х, и теперь говорим о машинах попроще: если на А8 ещё не хватает, можно начать с А4 первого поколения. В максималочке, позднего года, да после одного хозяина. А что, а вдруг!
« Четвёрка» первого поколения – современник первой «авоськи», она также была призвана составить конкуренцию BMW и Mercedes-Benz, только в D-классе, и выпускалась с 1994 по 2000 год. Хороший набор моторов – как рядных «четвёрок», так и V6 (и бензиновых, и дизелей), надёжные МКП и АКП, варианты с передним приводом и полным приводом quattro… Первый рестайлинг модель пережила в 1996-м, а второй – за полтора года до снятия с производства, в 1999-м. Как зарекомендовали себя эти «Аудюхи» на российских просторах спустя пару десятков лет?
На фото: Audi A4 '1994–97
Четвёрка четвёрке рознь: после первого рестайла унификация с соплатформенными VW Passat B5 и Skoda Superb стала выше, что упростило подбор запчастей, а электрика стала надёжнее. Электроника, считай, и вовсе поменялась в корне, ибо появилась CAN-шина. Кроме того, кузова стали красить чуть лучше, что положительно сказывается спустя годы. В отличие от А8, кузов на всех А4 не алюминиевый, а всего лишь стальной оцинкованный, но в силу этого за машиной закрепился стереотип, что металл, прямо как у «старшей сестры», якобы не гниёт. Или всё-таки гниёт?
Конечно же, кузов гниёт, но делает это не столь активно, как многие современники, и лишь в особых, характерных точках. Если на них вовремя обращать внимание, то кузов реально без проблем прослужит долгие десятилетия. Качественная оцинковка поражает простых российских юзеров тем, что даже при повреждении слоя краски в аварии вроде бы оголённый металл не ржавеет по полгода. Словом, кузовщина первой «четвёрки» – это её сильное место и повод для любви к этому авто.
На фото: Audi A4 '1994–97
Никакой особой нежности в ней нет, это по большей части миф. Но возникший отнюдь не на пустом месте. Революционное (опять-таки, как и у «старшей сестры») шасси PL5, впоследствии успешное и давшее жизнь ряду моделей, поначалу действительно грешило низкой прочностью алюминиевых передних рычагов, так что и состав сплава, и конструкцию пришлось корректировать. Это сняло часть проблем, но любителям скакать по валунам владение А4 по-прежнему категорически противопоказано.
На фото: Audi A4 '1997–99
Однако и аккуратных водителей иногда отпугивает сложная конструкция, которую якобы дорого ремонтировать. Это давно не так: фирменный комплект рычагов стоит порядка 12 000 рублей, качественный неоригинал – около 7 000 рублей, а хорошо восстановленный б/у комплект – и вовсе в районе 3 000 рублей.
На фото: Audi A4 '1999–2000 и Audi A4 Avant '1999–2001
Другое дело, что добавить к этим литрам при необходимости зачастую практически ничего нельзя: в целом ряде модификаций седана А4 спинка заднего сиденья цельная, и она не складывается, а лишь демонтируется. Но и это не решает проблемы с вместительностью – за спинкой кроется металлическая перегородка, в которой есть только небольшое отверстие для длинномеров. И это не единственная проблема с задним рядом сидений в А4.
Кузов тут шире, чем у предшественницы Audi 80, поэтому места по плечам сзади вполне достаточно (случается, что пожилая А4 везёт в деревню пять человек по 100 кг каждый, и «для двигателя и ходовки проблем никаких»), а вот по стопам и коленям – всё же тесновато. Проблема не сказать, что пустяковая, ведь её довольно часто отмечают даже владельцы этих машин, на заднем ряду ездящие, мягко говоря, нечасто.
На фото: Торпедо Audi A4 '1999–2000 и Торпедо Audi A4 Avant '1995–97
Коробки передач «четвёрки» первого поколения, и механические, и автоматы, весьма надёжны, и то же можно, в принципе, сказать о двигателях. Однако есть общие для всей линейки моторов проблемы: при сочетании продольно расположенного двигателя с передним приводом система охлаждения получается довольно компактной, и на старых «четвёрках» она склонна к загрязнению и появлению течей, а также могла подвергнуться не слишком удачному ремонту с использованием радиатора меньших размеров, нежели родной (такие китайские «аналоги» в большом ходу) и неоригинальных трубок. На моторах V6 довольно частая поломка – «полетевшая» помпа.
Однако в целом, как мы уже говорили, двигатели «четвёрки» весьма удачны по конструкции и надёжны. А их линейка столь обширна, что на её концах мы, по сути, имеем разные автомобили, особенно если добавить сюда наличие передне- и полноприводных версий: бензиновые «атмосферники» на 101, 125, 150, 165 и 193 л.с. (объёмом от 1,6 до 2,8 л.), турбированный 1,8 л на 150 л.с. и пара дизелей мощностью 90 и 110 л.с. И если дизели и 1,6-литровые моноприводные машинки на механике радуют владельцев низким расходом топлива (в реальности у базового бензинового мотора получается в районе 9,3 л/100 км по городу) в сочетании с вполне приемлемой динамикой, то «старшие» моторы уже откровенно «едут», и паспортные 7,3 – 8,3 секунд до «сотни» для экземпляров с V6 в хорошем состоянии вполне реальны и сегодня.
На фото: Audi A4 '1999–2000
Хорошей управляемостью и устойчивостью «четвёрка» обязана низкому центру тяжести, который, в свою очередь, получился таковым отчасти из-за того, что кузов по меркам «гражданских» моделей фактически прижат к земле. За всё приходится платить, и малый клиренс – это часть платы за породистые ездовые повадки. Дорожный просвет составляет всего 110 мм, и с ним Audi A4 B5, несмотря на наличие полноприводных версий, остаётся сугубо дорожной моделью, которой не очень-то уютно в России в сравнении с многими близкими по характеристикам машинами.
На фото: Audi A4 '1994–97
Однако, сделав «четвёрку» приземистей, чем BMW 3 Series E46 и Mercedes-Benz C-Class W203, в Ингольштадте очень хорошо понимали, за что сражаются. В итоге по манёвренности, способности «следовать за рулём» и держать дорогу Audi A4 B5 уж точно не уступает именитым конкурентам. И сегодня это не то чтобы прямо-таки главный повод любить эту машину, но своеобразная вишенка на торте, идеально дополняющая всё то хорошее, что есть в этом автомобиле.
На первый взгляд видавшая виды «четвёрка» кажется эдаким демократичным автомобилем без особых запросов, благо цены на вторичном рынке даже на самые свежие и ухоженные экземпляры едва добираются до 300 000 рублей. Но на самом деле некая «элитарность» автомобиля начинает чувствоваться, если смотреть на него через призму ремонтопригодности. Не все запчасти стоят дорого (хотя оригинальный салонный пластик, например, весьма дорог), и с их заказом нет особых проблем, но вот сам ремонт может оказаться затратным. Скажем, банальная замена ремня ГРМ обойдётся в сумму порядка 10 000 рублей – и только из-за того, что конструктивные особенности заставляют «раскидывать» половину передка. Хотите самостоятельно поменять воздушный фильтр, не имея на сей счёт чётких инструкций и навыка? Готовьтесь потратить не пару минут, а час-полтора. Крупный ремонт трансмиссии или двигателя – только на СТО, никаких гаражей.
Словом, она любит индивидуальный, неспешный и квалифицированный подход – как и любая Audi. Так ведь и она – сама индивидуальность. То было время, когда в Ауди имели стиль, но не лепили из него одинаковых машин, хотя и родство классов, безусловно, чувствовалось в облике. Однако Audi A4 B5 не перепутаешь ни с современниками классом выше, ни с её собственными «потомками» — это весьма и весьма узнаваемая и любящая индивидуалистов машина, чему дополнительно способствует огромное количество заводских цветов и комплектаций.
На фото: Audi A4 '1994–97
«Выглядит дороже цены» — так про неё говорят. Это, в свою очередь, является ещё одним стимулом к покупке Audi A4 B5. Но не торопитесь, стоит дождаться окончания праздников и трезво оценить варианты – чтобы праздником стало само владение этим выдающимся автомобилем.
Читайте также:
