Установка подлокотника на Сценик 2 и 3
Каждый водитель, управляющий автомобилем Рено Сценик 2 и 3, понимает, как в дороге устают руки в отсутствие подлокотника. И как его наличие упрощает жизнь автолюбителя.
- Обратиться для установки в официальный сервис. Будет значительно дороже, чем самостоятельно или в неаккредитованной автомастерской, но работы под ключ и с гарантией. Удобно для владельцев, готовых переплатить за сервис, качество и удобство. Наиболее простое решение.
- Поручить установку неофициальной ремонтной бригаде. Дешевле, особенно если самостоятельно заказать и привезти деталь в сервис. При этом деталь можно выбрать из нескольких модификаций на свой вкус, а также устраивающую по соотношению цена – качество.
- Сделать самому. Наиболее бюджетный вариант. Самостоятельный выбор подлокотника и самостоятельное проведение работ. Плюс – самый недорогой вариант. Минус – наиболее трудоемкий и требует некоторых умений от установщика.
На что обратить внимание при самостоятельной покупке детали?
Когда речь идет о выборе подлокотника для установки в автомобиль Рено, есть несколько правил:
- Из множества вариантов стоит выбрать тот, что подходит именно конкретному водителю по цене, качеству исполнения, дизайну и, главное, удобству. Ведь решение для Сценик может быть, например, с различными видами отделений и карманов для хранения мелочей, а, может, и вовсе без них.
- Не забывать о том, чтобы после установки дополнительного элемента не пострадала безопасность водителя и пассажиров. Подлокотник не должен ограничивать доступ к ремням безопасности или препятствовать корректной работе стояночного тормоза.
- Обратить внимание на наличие металлических креплений – чем больше деталей из металла в механизме, тем он надежнее и качественнее.
- После монтажа, в идеале, не должно быть люфта. В крайнем случае, при серьезном физическом воздействии, люфт должен быть минимальным.
- Возможность регулировки по высоте – важное преимущество, особенно если машиной управляют несколько водителей.
- Наличие розеток также может стать дополнительным аргументом в пользу выбора конкретной модели детали для Рено.
Как осуществить монтаж?
В большинстве модификаций Сценик для установки выбранной модели потребуется следующий порядок действий:
- Поддеть отверткой и снять резиновый коврик у консоли, располагающейся между передними сидениями. Это откроет доступ к креплению полки.
- Открутить 4 гайки и демонтировать полку.
- Если выбранный подлокотник оснащен электрическим механизмом (например, включает розетки), то для его подключения под полкой в большинстве модификаций автомобиля находится зеленый разъем. Если он отсутствует, то необходимы дополнительные работы, связанные с протяжкой проводов, покупкой и установкой дополнительного элемента.
- Произвести соединение подлокотника с разъемом (не для всех моделей применимо).
- Новую консоль закрепить на том же механизме из металла, что раньше служил основой для полки (места крепежа располагаются по краям). Крепеж производится при помощи 4 винтов.
- Винты закрыть входящими в комплект декоративными планками, а диагностический разъем – специальной крышкой. Крышка закрепляется с одной стороны на планки, с другой – на основной металлический механизм.
Пример подлокотников для данной машины из официального каталога Рено –
7711223920; 7711419255; 7711419256; 7711224445.
При отсутствии переходного механизма крепления, его можно также заказать по каталогу.
Таким образом, самостоятельный монтаж на Рено подлокотника не столь трудоемкое занятие, требующее небольшое количество времени владельца и некоторых знаний и навыков.
Боремся с мелкими пакостями Renault Scenic своими силами и экономим на запчастях и работах
Преподносить неприятности - крупные и мелкие - способны любые автомобили. Все зависит от их технического состояния, которое определяется возрастом машины, пробегом, условиями эксплуатации, качеством и своевременностью обслуживания, а также еще кое-чем.
Это к тому, что, указав в заглавии модель, мы ничего не имеем против нее. Все объясняется проще: наш собеседник - владелец Renault Scenic 2003 г.в. И поскольку о том, как можно своими силами устранить некоторые возникшие проблемы, рассказывать будет он сам, мы лишь анонсировали, о каком автомобиле пойдет речь.
Граница на замке
- Забарахлил замок двери багажника. На приборной панели горит сигнал, что задняя дверь открыта, но когда проверяю дверь, оказывается, что на замок она заперта. А если поехать, то во время движения начинал пищать зуммер, зажигалась надпись Door open.
Я сразу стал догадываться, что проблему создает концевик в дверях, потому что, если машину тряхнет на ухабе, зуммер выключится, надпись пропадет. По всей видимости, концевик в момент встряхивания срабатывал.
Продолжалось это недолго. Вскоре концевик окончательно отдал богу душу, после чего лампочка уже горела постоянно, но хуже всего, что вместе с этим началась катавасия с другими дверями. Машина перестала реагировать на дистанционное закрывание. И если ключом я мог закрыть водительскую дверь, то боковые двери оставались незапертыми.
В салоне есть кнопка, с помощью которой можно запереть боковые двери, однако она тоже перестала действовать.
Было понятно, что искать источник проблемы следует в замке задней двери. Снял замок, для чего достаточно открутить два винта его крепления и, чтобы отодвинуть обшивку двери и этим сделать замок доступным, два винта крепления обшивки, а затем отсоединить замок от фишки.
Выглядит замок неразборным, но если паяльником расплавить пластмассовые бобышки, которыми наподобие заклепок вся эта конструкция скреплена воедино, то становятся доступными и внутренности замка. Сразу скажу, что расплавлять нужно аккуратно, чтобы впоследствии при сборке все это можно было опять спаять.
Правда, первоначально я разузнал, сколько стоит замок. Выяснилось, что просят за него от 30 до 40 долларов. Подумал: а нужен ли мне замок целиком, ведь электропривод и все остальное в моем замке в рабочем состоянии? Решил, что не нужен, и взялся за паяльник.
Так добрался до концевика. На нем есть кнопочка и лапка, которая на кнопку нажимает. У кнопки два положения - включено и выключено. Оказалось, что кнопка перестала действовать. Она была просто утоплена в корпус. И еще открылся такой любопытный момент - концевик не припаивается. У него на тыльной стороне есть контакты, а сам он по принципу "вилка-розетка" просто заталкивается в гнездо.
Съездил на радиорынок в Ждановичах. Там практически такой же концевик, как мне был нужен, стоил 12.500 рублей. Требовалось только чуть-чуть подпилить его лапку.
Сделал, на всякий случай смазал привод медной смазкой, поставил - все заработало. Времени на работу, если не считать поездку в Ждановичи, потратил час максимум. Экономия - стоимость замка в сборе.
Как победить запотевание
- Начали сильно запотевать стекла изнутри салона. Автомобиль у меня два с лишним года - раньше ничего подобного не происходило. Лобовое стекло еще удавалось спасать за счет обдува включением самой большой скорости вентилятора и включения функции "быстрый обогрев стекла", который вообще-то предназначен для обогрева места "отдыха" щеток стеклоочистителя. Однако на стеклах дверей собирался такой конденсат, что рассмотреть, что делается по сторонам, не было никакой возможности. В общем, едешь как в танке, а конденсат тем временем собирается в капли и течет вниз.
Откуда такая сырость в машине? Предположил, что это вода, которая попадает на лобовое стекло снаружи. Удаляется она так - стекает вниз и к боковым стойкам. Далее она попадает в специально предусмотренные отверстия возле крыльев. В эти отверстия вставлены шланги с обратным клапаном на конце. Шланги проложены под крыльями - по ним вода вытекает на землю. Решил, что шланги забились грязью, поэтому вода не удаляется, задерживается возле нижней кромки стекла и через уплотнитель или какое-то другое место просачивается в салон.
Посмотрел, что делается на полу. В Scenic в полу имеются ниши для хранения мелочовки. Плюс такие же ниши предусмотрены под сиденьями. Так вот, в нишах оказалось сухо. Проверил на всякий пожарный шланги под крыльями - нет, проблема точно была не в них.
Слышал, что стекла могут сильно потеть, если забит салонный фильтр. Опять не то - за фильтром слежу, он в нормальном состоянии. Тогда под подозрение попала система удаления воды из испарителя кондиционера. Она представляет собой чашку, которая тремя винтами крепится под испарителем и работает как водосборник. В дне чашки есть отверстие, к нему подсоединен шланг, который вставляется в другую пластиковую деталь. Она прикреплена к трансмиссионному тоннелю. Вот уже через нее вода стекает на пластиковую защиту под днищем, а дальше - на землю.
И опять-таки этот шланг заканчивался обратным клапаном наподобие тех, что стоят под крыльями. Все это я выяснил, когда разобрал торпедо, снял шланг и открутил чашку, хотя, как оказалось, можно было ее и не снимать.
Дело было не в чашке - проблему создавала пробка грязи, которая собралась внутри шланга возле клапана. Она его закупорила полностью, а если говорить о клапане, то он вообще слипся. Воде некуда было деваться. Она скапливалась в верхней чашке и испарялась. То-то у меня, как выставлю на климат-контроле температуру побольше, чтобы быстрее лобовое стекло просушивалось, так все другие стекла буквально "плачут"!
Что сделал? Вытащил клапан из шланга, вычистил грязь, а чтобы впредь такое не повторялось - обрезал кончик клапана, чем расширил его проходное сечение и предупредил повторное слипание.
.jpg)
Может, этого и не стоило делать, но откуда внутри шланга набралось столько грязи? Я за салонным фильтром слежу - может, это прежний владелец его не ставил вовсе, вот грязь и попадала сначала в испаритель, а затем вместе с водой стекала в шланг? Впрочем, главное во всем этом, что нужного результата я добился, машина изнутри больше не потеет, ездить в ней снова комфортно и безопасно.
Сколько стоила бы такая работа, обратись я на СТО, не узнавал. Поэтому сказать, сколько удалось на ней сэкономить, не могу. Но то, что сэкономил, - факт. Все же это более сложная процедура, чем снятие дверного замка. Думаю, при подсчете нормо-часов за разборку и сборку передней панели СТО себя бы не обидела. Но если честно, то, на мой взгляд, не настолько с передней панелью все сложно, как кажется.
Вряд ли обрезание клапана как-то отразится на работе машины. Скорее всего, я просто не оставил грязи возможности застрять внутри шланга. А если все-таки и возникнут какие-то негативные последствия - что-нибудь придумаю.
Наш вердикт
Поведение дверных замков и сильное запотевание, не имевшее очевидной причины, могут обескуражить любого владельца, который не обязан быть специалистом по причинно-следственным связям между явлениями, происходящими в автомобиле. Однако, как видим, для человека, не занимающегося авторемонтом, устранение каждой из рассмотренных проблем оказалось достаточно простым даже с учетом того, что во втором случае пришлось частично разбирать переднюю панель. Надеемся, этот опыт окажется полезным для владельцев не только Renault Scenic, но и других машин, ведь по принципу работы все автомобильные устройства схожи - разница состоит в особенностях исполнения.
Установка подлокотника на Рено Сценик 2 и 3: пошаговый мануал
Где купить подлокотники для Renault Scenic? При этом деталь можно выбрать из нескольких модификаций на свой вкус, а также устраивающую по соотношению цена — качество. Из множества вариантов стоит выбрать тот, что подходит именно конкретному водителю по цене, качеству исполнения, дизайну и, главное, удобству.
Во избежание не нужной вам траты денег и времени, мы рекомендуем вам воздержаться от покупки универсальных подлокотников и обратить внимание на другие варианты.
Выберете модификацию т/с для поиска подлокотник
Стоит обращать внимание на несколько деталей, например, на наличие названия модели, для которой произведён подлокотник, на упаковке самого подлокотника.
Так же стоит обращать внимание на наличие на упаковке подлокотника названия фирмы-производителя.
Если вы хотите купить качественный подлокотник китайского производства — обратитесь в нашу компанию! Мы поможем вам подобрать именно то, что нужно!
Где купить подлокотники для Renault Scenic? Купить качественные подлокотники для своего автомобиля вы можете в нашей компании! Мы предлагаем своим покупателям самые низкие цены, качественную продукцию и широкий выбор, так как мы напрямую сотрудничаем со многими компаниями-производителями подлокотников.
Кроме этого, мы поможем вам правильно подобрать подлокотник для своего автомобиля — просто позвоните нам или закажите звонок на сайте! Наши специалисты ответят на любой ваш вопрос!
Инструкция по установке подлокотника на Renault Scenic своими руками! Совмещаем подлокотник и кронштейн; Скручиваем их вместе с помощью болтов; Прикручиваем подлокотник к штатному месту. Теперь ваш подлокотник целиком и полностью готов к эксплуатации!
При этом деталь можно выбрать из нескольких модификаций на свой вкус, а также устраивающую по соотношению цена — качество. Самостоятельный выбор подлокотника и самостоятельное проведение работ.
Плюс — самый недорогой вариант. Минус — наиболее трудоемкий и требует некоторых умений от установщика.
На что обратить внимание при самостоятельной покупке детали? Когда речь идет о выборе подлокотника для установки в автомобиль Рено, есть несколько правил: Из множества вариантов стоит выбрать тот, что подходит именно конкретному водителю по цене, качеству исполнения, дизайну и, главное, удобству.
РЕНО СЦЕНИК 2 тюнинг
Ведь решение для Сценик может быть, например, с различными видами отделений и карманов для хранения мелочей, а, может, и вовсе без них.
Не забывать о том, чтобы после установки дополнительного элемента не пострадала безопасность водителя и пассажиров.
Подлокотник не должен ограничивать доступ к ремням безопасности или препятствовать корректной работе стояночного тормоза. Обратить внимание на наличие металлических креплений — чем больше деталей из металла в механизме, тем он надежнее и качественнее.
После монтажа, в идеале, не должно быть люфта. В крайнем случае, при серьезном физическом воздействии, люфт должен быть минимальным. Возможность регулировки по высоте — важное преимущество, особенно если машиной управляют несколько водителей.
52 posts in this topic
Наличие розеток также может стать дополнительным аргументом в пользу выбора конкретной модели детали для Рено. В большинстве модификаций Сценик для установки выбранной модели потребуется следующий порядок действий: Поддеть отверткой и снять резиновый коврик у консоли, располагающейся между передними сидениями.
Подлокотник Рено Сценик 2 Renault Scenic 2 УСТАНОВКА
Видео: Как поднять и опустить подлокотники в Рено Сценик?
Renault scenic 2 ,2006 ,aux- Bluetooth,установка - подключение.
ВСЕ секреты Renault Scenic-2
Дополнительные материалы
Установка фаркопа Renault Scenic 2 Grand Scenic - CarFor.com.ua

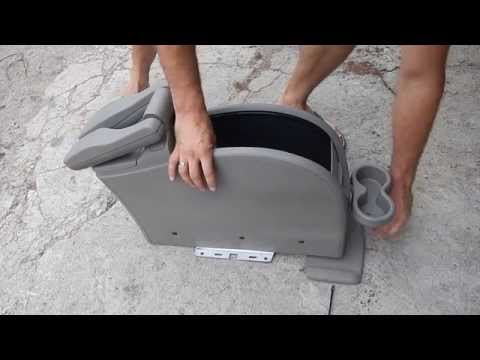

HAR-6 Renault - консоль с подлокотниками
Рено Сценик 2 слабые места | Недостатки и болячки б/у Renault Scenic II
Рено Сценик 2 опции
Если ОБЛЕЗЛИ дверные ручки на РЕНО МЕГАН 2?
РЕНО СЦЕНИК 2 снятие обивки сидений
Рейлинги Рено Сценик 2 / Рейлинги на крышу Renault Scenic 2 / Tuning обзор / Тюнинг запчасти
Предохранители и блоки реле для Renault Grand Scenic (2004-2009) со схемами и описанием
Как и в любой другой современной модели, предохранители Рено Сценик 2, отвечают за бесперебойную работу электроцепей. Без них бы электроника не смогла работать должным образом, а любая проблема грозила коротким замыканием и другими потенциально опасными ситуациями. Выпускавшаяся до 2009 года с бензиновым мотором и дизелем, модификация Scenic 2 оснащена четырьмя монтажными блоками, два из которых находятся в салоне и 2 в моторном отсеке. Конкретное наполнение каждого сильно зависит от того, какая конкретно у вас комплектация модели. Салонные блоки предназначены для плавких элементов, отвечающих за комфортность езды, а подкапотные — за надежность двигателя.
Предохранители под капотом Сценик 2
В моторном отсеке установлен второй по количеству элементов монтажный блок. Тут находятся вставки, отвечающие за защиту электроники мотора, а также фар и других важных приборов.
С 2004 года он помещен в специально отведенное место рядом с аккумулятором. Чтобы добраться до него придется снять крышку генератора, а потом самого блока. Особенности его расположения хорошо видны на фото.
Проблемы с электроникой: способ диагностики и решения
Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д.
Для проверки предохранительных компонентов обычно применяют:
- визуальный осмотр;
- мультиметр;
- сканер Can Clip (потребуется ноутбук).
Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.
Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.
Следует» помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.
Схема предохранителей Scenic 2
Ниже представлены варианты, которые подходят для стандартной комплектации и Гранд, бензиновых моторов и дизелей. Схема соответствует таковой для параллельного поколения Megane и Coupe conso, выпускавшегося в тот же период между 2004 и 2008 годами. Основной блок похож на установленный на авто 2000 г. Добавилось лишь дополнительное расположение под сидением пассажира.
Расшифровка каждой схемы представлена в виде таблицы. В салоне авто
| Предохранители | Мощность, А | Что защищает |
| C | 40 А | Электровентилятор салона |
| D | 40 А | Импульсные стеклоподъемники задних дверей или реле электростеклоподъемников (автомобили с левым рулем) |
| E | 20 А | Люк крыши с электроприводом |
| F | 10 А | ЭБУ АБС и системы стабилизации траектории |
| G | 15 А | Аудиосистема; реле омывателей фар; прикуриватель спереди; подогревы сидений; стеклоомыватели; реле подогревателя солярки; управление климатической установкой; ЭБУ климата; зеркало заднего вида с электрохромным покрытием; охранная сигнализация; центральный коммуникационный блок |
| H | 15 А | Стоп-сигнал |
| I | 5 A | Реле цепи питания ЭБУ ксеноновых ламп; узел питания исполнительного механизма ксеноновых ламп; лампа подсветки вещевого ящика |
| J | 25 А | Электростеклоподъемник двери водителя |
| K | 25 А | Стеклоподъемник двери пассажира; реле электростеклоподъемников (автомобили с правосторонним рулевым управлением) |
| L | 20 А | Аудиосистема; наружных зеркал заднего вида с электроприводом; сигнализация; приборка; центральная консоль |
| M | 15 А | Звуковой сигнал; диагностический разъем; реле омывателей фар |
| N | 15 А | Электродвигатель очистителя заднего стекла |
| O | 20 А | ЦЭКБС; ЭБУ климатической установки; реле стоп-сигналов (B) |
| T | 20 А | прикуривателя scenic 2. |
| S | 3 А | Электровентилятор и датчик температуры в салоне; зеркало заднего вида; датчики дождя и освещенности |
| U | 20 А | ЦЗ или система блокировки внутренних ручек дверей |
| V | — | Запасной |
| W | 7,5 А | Обогрев наружных зеркал заднего вида |
- Электростеклоподъемников или ксеноновых ламп
- Реле стоп-сигнала
Дополнительный блок в салоне
| Предохранители | Мощность, А | Что защищает |
| 1 | 25 А | Автоматический стояночный тормоз |
| 2 | 20 А | Обогрев водительского и пассажирского сидений |
| 3 | 10 А | Запасной |
| 4 | 10 А | Розетка питания оборудования на консоли, электропривода блокировки и лампы подсветки вещевого ящика |
| 5 | 10 А | Розетка 2 ряда сидений |
| 6 | 10 А | Главный прикуриватель |
| 7 | 50 А | Реле приборов потребителей, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Монтажный блок под капотом
| Предохранители | Мощность, А | Что защищает |
| 3 | 25 А | Тяговое реле стартера |
| 4 | 10 А | Муфта включения компрессора кондиционера |
| 5A | 15 А | Электрический замок рулевой колонки |
| 5C | 10 А | Свет заднего хода |
| 5D | 5 A | ЭБУ системы впрыска и электрозамок рулевой колонки («+» после замка зажигания) |
| 5E | 5 A | ЭБУ подушек безопасности и электроусилитель рулевого управления («+» после замка зажигания) |
| 5F | 7,5 А | «+» после замка зажигания (в салоне): индикатор положения рычага селектора; регулятор и ограничитель скорости; реле дополнительного отопителя салона; диагностический разъем; зеркало заднего вида; датчик дождя и интенсивности солнечного облучения (в зависимости от модификации); ЭБУ охранной сигнализации; ЭБУ системы контроля парковки; аудиосистема |
| 5H | 5 A | Автоматическая коробка передач («+» после замка зажигания) |
| 5G | 10 А | Не используется (или «+» после замка зажигания на систему питания сжиженным газом, если она есть) |
| 6 | 30 А | Элемент обогрева заднего стекла |
| 7А | 7,5 А | Правые габариты; выключатель системы контроля парковки; выключатель системы стабилизации траектории; индикатор положения рычага с електора; р учка управления стояночным тормозом |
| B7 | 7,5 А | Габариты слева; прикуриватель; выключатели ЦЗ и аварийной сигнализации; переключатель корректора фар; панель управления климатом; аудиосистема; вынесенный дисплей; центральный коммуникационный блок; ченджер компакт-дисков; переключатель стеклоподъемника двери водителя; переключатель наружных зеркал заднего вида с электроприводом; выключатель блокировки переключатель стеклоподъемника пассажирской двери; переключатель электростеклоподъемников задних дверей; ЭБУ навигационной системы; нагревательные элементы сидений водителя и пассажира |
| 8А | 10 А | Дальний свет справа |
| B8 | 10 А | Дальний слева |
| 8C | 10 А | Ближний справа ; корректор фар; корректор правой фары; ЭБУ ксеноновых ламп |
| 8D | 10 А | Ближний слева; корректор левой фары |
| 9 | 25 А | Электродвигатель очистителя ветрового стекла |
| 10 | 20 А | Противотуманки |
| 11 | 40 А | Электровентилятор системы охлаждения двигателя на малой скорости |
| 13 | 25 А | ЭБУ АБС и системы стабилизации траектории |
| 15 | 20 А | + аккумулятора на АКПП (или система питания сжиженным газом, если она есть) |
| 16 | 10 А | Запасной |
Главное реле
Находится рядом с замком зажигания в салоне автомобиля.
Предохранитель стояночного тормоза
Плавкий элемент защиты электро ручника расположился в дополнительном монтажном блоке салона под номером 1 мощностью 25 А. Дополнительно установлен предохранитель ручки управления стояночного тормоза — занимает место 7А в подкапотном блоке с мощностью 7,5 Ампер.
Реле и предохранитель кондиционера
Защита муфты включения компрессора занимает место 4 в монтажном блоке моторного отсека Scenic 2 и рассчитан на 10 Ампер. Его переключатель можно найти на самом компрессоре.
Предохранитель и реле стартера
Втягивающее нужно смотреть рядом с этим устройством, а вот его предохранитель №3 в подкапотом блоке. Его мощность 25 А.
Предохранитель прикуривателя: где стоит
Основной элемент Scenic 2 находится в блоке за крышкой люка приборки и обозначен на схеме буквой Т, рассчитан на 20 Ампер. За прикуриватель в подлокотнике отвечает плавкий элемент G, с номиналом, меньшим на 5 А.
Предохранитель габаритов
Их два, каждый отвечает за свою сторону фар, и они находятся в блоке под капотом. Если не горит левая сторона, то проблемы возникли с плавким элементом В7, а если правая — то с 7А. Мощность обоих равна 7,5 Амперам и они одновременно отвечают за целый ряд других приборов.
Предохранитель и реле бензонасоса
Элемент топливного насоса Сценик 2 Grand рх4 находится непосредственно на самом устройстве.
Задний ход
Плавкий элемент расположен в блоке моторного отсека под номером 5С и имеет мощность 10 А.
Реле дворников
№7 в дополнительном блоке салона авто.
Панель приборов
Элемент защиты щитка Сценика 2 можно найти в салонном блоке, на схеме он обозначен литерой L. Он рассчитан на 20 Ампер.
Противотуманные фары
Предохранитель ПТФ находится в главном отсеке, на схеме блока обозначен цифрой 10. Его мощность 20 А.
Предохранитель зарядки
Плюс на аккумуляторе защищен элементом 15 в блоке мотора, рассчитан на 20 Ампер.
Печка
Мощность7,5 А, расположен в подкапотном блоке — 5F. Само реле — рядом с отопителем.
Вентилятор охлаждения
Его можно найти в главном блоке, на схеме он обозначен цифрой 11. Мощность элемента — 40 Ампер.
Ближний свет
За него отвечают два соседних элемента — 8C и 8D с одинаковой мощностью в 10 Ампер.
За защиту ответственны 2 элемента, один из которых находится в салоне, а второй — в подкапотном. Первый на схемах обозначен буквой F, а второй цифрой 13. Их мощность — 10 и 25 Ампер.
Стеклоочиститель
Реле необходимо устанавливать дополнительно.
Реле-регулятор
Находится на аккумуляторе.
Scenic 2: реле свечей накала
Для К9К обозначено на схемах буквой G и находится в салоне.
Стеклоподъемники
Плавкий защитный элемент Сценик 2 находится в подкапотном блоке и имеет номер В7. Его мощность равна 7,5 Амперам.
Реле поворотов
Требует самостоятельной установки на запасное место.
Магнитола
Обозначен на схеме салонного монтажного блока буквой G. Рассчитан на мощность 15 Ампер.
Зеркала
За защиту отвечают сразу несколько предохранителей, в зависимости от наличия и отсутствия электропривода, а также электрохромного покрытия. Если привод присутствует, то ответственность лежит на плавком элементе L блока в салоне авто. Если зеркало имеет электрохромное покрытие, то — G. В первом случае мощность равна 15 А, а во втором — 20 А.
Характеристики и месторасположение
- серый – 2 и 3 А
- светло-коричневый – 5 А;
- коричневый – 7,5 А;
- красный – 10 А;
- светло-синий – 15 и 30 А;
- желтый – 20 А;
- белый – 25 и 30 А;
- светло-бежевый, темно-зеленый – 30 А;
- оранжевый – 40 А и др.
Такая визуальная разметка помогает ориентироваться во время замены элементов. Эти детали имеют разную функциональность, размер. Важно дополнительно изучить схемы их расположения на конкретном блоке, обратить внимание на комплектацию и год выпуска конкретной модели Рено. Правильный подбор детали – тема отдельного обзора.
В автомобиле несколько подобных узловых блоков. Кроме предохранителей, там находятся различные реле. Эти устройства расположены так:
- слева от руля под крышкой люка;
- под водительским сиденьем;
- под аккумуляторной батареей (защитно-коммутационный блок);
- под защитно-коммутационным блоком (защита цепей питания);
- на плюсовом выводе аккумулятора.
Автовладельцам автомобилей Рено чаще всего приходится иметь дело с первым и третьим приборами. Рассмотрим, как ко всему добраться.
Замена предохранителей Сценик 2
Она не требует никаких особых знаний, автовладельцу понадобится две отвертки — одна из которых шлицевая. Нужно:
- снять торцевую крышку панели приборов или аккумулятор;
- отвинтить обычной отверткой винты-держатели блока;
- отсоединить электропровода;
- поддеть шлицевой отверткой плату с плавкими элементами;
- аккуратно ее вытащить;
- проверить работоспособность предохранителей;
- заменить нерабочие.
Новые предохранители должны быть такого же номинала, как и те, что стояли.
Салон
Под рулем
Достать прибор просто. Крышку люка открыть позади упора, не боясь ее тянуть. Она довольно крепко держится и некоторые реноводы, работая впервые, опасаются что-то сломать. С обратной стороны крышки показано размещение предохранителей. Все иллюстративно понятно. Подробности значений написаны в руководстве. Извлечь интересующий элемент можно с помощью пинцета. Умельцы обходятся пальцами.
В зависимости от комплектации второго Сценика здесь обеспечивается защита такого оборудования:
- центральная консоль;
- инструменты климат-контроля (датчики, вентилятор и т. д.);
- стеклоподъемники;
- датчики системы выравнивания траектории;
- прикуриватель;
- охранная сигнализация;
- аудиосистема и др.
Под водительским креслом
Этот дополнительный предохраняющий узел не требует отодвигания сиденья. Внизу нужно открыть ящик для сбора небольших вещей, отсоединить держащую рамку. После будут доступны выступы, нажав на которые, легко вытаскивается блок. Он защищает от перегрузки такие компоненты Рено, как:
СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА
Вам потребуются: отвертка с плоским лезвием, торцовая головка «на 18».
Показаны снятие и установка облицовок с левой стороны салона автомобиля. Облицовки с правой стороны снимают аналогично.
Для снятия верхней облицовки передней стойки кузова выполните следующее.
1. Снимите противосолнечный козырек
(см. «Снятие и установка противосолнечных козырьков», с. 248).
2. Снимите облицовку, преодолевая сопротивление ее держателей.
Осмотрите держатели крепления облицовки. Поврежденные держатели замените.
Для снятия задней облицовки передней стойки кузова выполните следующее.
1. Снимите заднее сиденье (см. «Снятие и установка заднего сиденья», с. 238).
2. Снимите заднюю облицовку стойки кузова, преодолевая сопротивление фиксаторов.
Для снятия задней полки и верхней облицовки задней стойки кузова выполните следующее.
1. Снимите дополнительный стоп-сигнал
(см. «Замена фонаря дополнительного стоп-сигнала», с. 209).
2. Подденьте отверткой.
3. . и извлеките облицовку ремня безопасности.
4. Проденьте поочередно через отверстие в облицовке язычок замка, а затем нижнее крепление ремня безопасности слева. Аналогично проденьте язычок замка и нижнее крепление ремня безопасности справа.
5. Снимите заднюю полку.
6. Снимите верхнюю облицовку задней стойки кузова, преодолевая сопротивление держателей.
Для снятия передней облицовки порога потяните облицовку вверх, преодолевая сопротивление держателей.
Осмотрите держатели облицовки. Поврежденные держатели замените.
Для снятия задней облицовки порога выполните следующее.
1. Выверните сердечник пистона.
2. . и извлеките пистон из отверстия.
3. Снимите заднюю облицовку порога.
Для снятия нижней облицовки передней стойки кузова потяните ее вверх, преодолевая сопротивление фиксаторов.
Для снятия облицовок центральной стойки кузова выполните следующее.
1. Снимите нижнюю часть облицовки центральной стойки кузова, потянув ее вбок и преодолевая сопротивление держателей ее крепления.
2. Для снятия верхней части облицовки центральной стойки кузова отожмите фиксаторы ее крепления и отведите облицовку в сторону.
Так расположены фиксаторы крепления верхней части облицовки центральной стойки кузова.
3. Отожмите фиксатор.
4. . и извлеките пряжку крепления ремня безопасности.
5. Проденьте поочередно через отверстие в облицовке язычок замка.
6. . и нижнее крепление ремня безопасности, а затем снимите верхнюю часть облицовки центральной стойки кузова.
Установите облицовки салона и все снятые детали в порядке, обратном снятию.
Видео по теме "Renault Megane 2. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА"
Как снять потолок на рено меган 2 часть 1 рено меган 2 снимаем обшивку проверяем шумку какие динамики в дверяхУстановка подлокотника на Рено Сценик 2 и 3: пошаговый мануал
Крышка закрепляется с одной стороны на планки, с другой — на основной металлический механизм.
Поддеть отверткой и снять резиновый коврик у консоли, располагающейся между передними сидениями. Крепеж производится при помощи 4 винтов.
Этот автомобиль вышел в продажу в году и с тех пор претерпел целых три рестайлинга, последний из которых был произведён в году.
Модель Renault Scenic образца года выпускается до сих пор и с успехом продаётся по всему миру. Подлокотники на Рено Сценик: Для Renault Scenic можно подобрать довольно качественные китайские подлокотники, или же постараться приладить на автомобиль универсальные подлокотники.
В этой статье мы постараемся осветить все возможные варианты подлокотников с их плюсами и минусами!
Универсальные подлокотники Универсальный подлокотник Как может показаться на первый взгляд, подлокотники с таким названием должны подходить на абсолютно любой автомобиль, вне зависимости от марки или модели. Не редки случаи, когда автовладелец, купивший такой вот универсальный подлокотник, столкнётся с его абсолютным несоответствием штатному месту.
Подлокотник для Рено Меган 2 / Renault Megan 2 / Установка и обзор
В этом случае ему наверняка придётся самостоятельно подпиливать и подкручивать подлокотник, пытаясь приладить его к консоли. Такие манипуляции, в конце концов, могут привести как к поломке самого подлокотника, так и к порче штатного места.
Во избежание не нужной вам траты денег и времени, мы рекомендуем вам воздержаться от покупки универсальных подлокотников и обратить внимание на другие варианты. Действительно, на автомобильном рынке сложно найти подлокотники дешевле, чем модели китайского производства. Но не стоит сразу же покупать первый попавшийся китайский подлокотник. На что обратить внимание при самостоятельной покупке детали?
Когда речь идет о выборе подлокотника для установки в автомобиль Рено, есть несколько правил: Из множества вариантов стоит выбрать тот, что подходит именно конкретному водителю по цене, качеству исполнения, дизайну и, главное, удобству. Ведь решение для Сценик может быть, например, с различными видами отделений и карманов для хранения мелочей, а, может, и вовсе без них.
Не забывать о том, чтобы после установки дополнительного элемента не пострадала безопасность водителя и пассажиров.
Подлокотник не должен ограничивать доступ к ремням безопасности или препятствовать корректной работе стояночного тормоза. Обратить внимание на наличие металлических креплений — чем больше деталей из металла в механизме, тем он надежнее и качественнее.
После монтажа, в идеале, не должно быть люфта. В крайнем случае, при серьезном физическом воздействии, люфт должен быть минимальным.
Возможность регулировки по высоте — важное преимущество, особенно если машиной управляют несколько водителей. Наличие розеток также может стать дополнительным аргументом в пользу выбора конкретной модели детали для Рено. В большинстве модификаций Сценик для установки выбранной модели потребуется следующий порядок действий: Поддеть отверткой и снять резиновый коврик у консоли, располагающейся между передними сидениями.
Это откроет доступ к креплению полки. Открутить 4 гайки и демонтировать полку. Если выбранный подлокотник оснащен электрическим механизмом например, включает розетки , то для его подключения под полкой в большинстве модификаций автомобиля находится зеленый разъем.
Если он отсутствует, то необходимы дополнительные работы, связанные с протяжкой проводов, покупкой и установкой дополнительного элемента. Произвести соединение подлокотника с разъемом не для всех моделей применимо.
Читайте также:
