Как снять воздушные дефлекторы

Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Снятие дефлектора на автомобилях ВАЗ: пошагово

Самая распространенная проблема, с которой сталкиваются владельцы автомобилей вазовского семейства – поломка пластиковых шторок на центральном дефлекторе, а также забитый мусором и пылью воздухозаборник.

На ВАЗ 2106

Поворотные дефлекторы воздуховодов на ВАЗ 2106 круглые и располагаются сверху на панели приборов. Фиксация на месте осуществляется за счет трех пластиковых защелкивающихся креплений.

Схема расположения дефлекторов на ВАЗ 2107

На классике в центре располагаются два дефлектора (33), разделенных пластиковой перегородкой. Они вставляются в уплотнительную резинку внутри и держатся за счет обжатия. Плюс есть небольшие плавающие фиксаторы сверху и снизу. Снимаются легко. В местах крепления их поддевают отверткой и вытягивают. Боковые дефлекторы (5) снимаются таким же образом.

1. Крепления, которые необходимо открутить, расположены за пластиковой накладкой.
2. Подденьте ее плоской отверткой.
3. Под вставкой вы увидите два шурупа, их и нужно выкрутить крестовой отверткой.
4. Вывернув шурупы, просто выньте решетку, она больше никак не закреплена.

Видео: демонтаж дефлекторов на ВАЗ 2110

На Лада Гранта процесс тривиален. Дефлекторы воздуховодов просто вытягиваются из посадочных мест.

Видео: снятие дефлекторов на Лада Гранта

На Приоре и Калине дефлекторы воздуховодов тоже снимаются без дополнительных трудозатрат. На Калине, например, они крепятся двумя винтами: сверху.

Верхнее крепление

Нижнее крепление

Однако Лада Веста в этом смысле подкинет немало сюрпризов. Так как там дефлекторы воздуховодов дополнительно закреплены, а винты боковых воздуховодов находятся в труднодоступных местах.

Чтобы снять боковые дефлекторы, слева уберите крышку, закрывающую блок предохранителей. Она может фиксироваться гвоздиком с черной пластиковой накладкой.

Видео: демонтаж крышки предохранителей на Лада Веста

Форд Фокус 2

Потребуется фонарик и две отвертки подходящего диаметра. Дефлектор крепится за счет двух креплений. Чтобы ослабить фиксацию, необходимо вставить две отвертки между перегородками креплений, тем самым ослабив их. Потом просто вытяните дефлектор.

Видео: снятие дефлектора полностью на Форд Фокус 2

Кольца вынимаются еще проще. Посмотрите на видео.

Видео: демонтаж декоративных колец дефлекторов на Форд Фокус 2

Шевроле Круз

На этом автомобиле демонтаж прост, все крепится на фиксаторах и при снятии поддевается отвертками.

Видео: порядок снятия дефлекторов на Chevrolet Cruze

Рено Логан, Сандеро

Дефлекторы воздуховодов крепятся также, как и на нашей Ладе Гранта. Они даже взаимозаменяемы. Снимаются аналогично: методом простого вытягивания из посадочных мест.

Видео: как крепятся дефлекторы на Рено Логан

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

;

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

Разбираемся как снять дефлекторы на ВАЗ 2114

Что такое дефлекторы и причины их поломки

Перед тем, как рассмотреть основную тему — как снять воздуховоды ваз 2114 и их сопла, следует сначала вкратце рассказать о том, что же они из себя представляют.

Дефлектор (по другому называемый сопло воздуховода либо воздушный отражатель) предназначен для отражения потока воздуха, движущегося от печки по специальному каналу (воздуховоду), и отклонения его в нужную сторону (в ту, которую захочет водитель или пассажир — для этого существует возможность отклонения направляющих дефлектора).

Благодаря особенностям своей конструкции и места расположения, боковые дефлекторы часто повреждаются в результате механических воздействий (например, при случайном нажатии). Кроме этого, они могут сломаться и при попытке прочистить их жестким предметом (отверткой или ножом) с приложением значительных усилий.

Как демонтировать центральные дефлекторы и установить новые

Снятие дефлекторов может потребоваться в одном из следующих случаев:

• они засорились, и требуется их прочистка;
• необходима более глубокая прочистка системы со снятием воздуховодов;
• дефлекторы оказались вдавленными внутрь воздуховода;
• дефлекторы сломаны и требуется их замена.

В любом случае, какой бы ни была причина их демонтажа, выполнить его довольно просто и не требует большого количества свободного времени либо специального инструмента. Весь процесс снятия и обратной установки происходит всего в несколько этапов, первый из которых — снятие щитка приборной панели.

Для того, чтобы это сделать, необходимо:

• отсоединить аккумулятор;
• снять приемник/магнитолу, отсоединить от нее жгут кабелей;
• снять экраны центральной консоли;
• демонтировать прикуриватель, отсоединив жгут подходящих проводов;
• вынуть лампочку подсветки пепельницы и отсоединить подходящие к ней провода;
• вынуть все выступающие кнопки и ручки регулировок (для этого необходимо аккуратно поддеть их отверткой);
• открутить крестообразной отверткой саморезы, удерживающие щиток панели приборов (по одному слева и справа);
• выкрутить два самореза, расположенных над приборной панелью и два самореза, находящихся под ней;
• поддеть и вынуть заглушку обогрева заднего стекла;
• выкрутить крестообразной отверткой саморез, расположенный под этой заглушкой;
• отвести панель назад и вправо;
• выполнить отсоединение всех колодок со жгутами проводов от выключателей и бортового компьютера.

После того, как панель полностью отсоединена, можно демонтировать и сами дефлекторы. Для этого нужно выкрутить три самореза, отвечающих за крепление центральных дефлекторов. Один из них располагается под их корпусом, другие два — по его бокам. После этого остается только снять дефлектор, прочистить его (если это необходимо), и установить обратно.

Сборка передней панели и ее монтаж выполняются также по вышеописанной схеме, но в обратной последовательности.

Перед тем, как установить дефлекторы на свое место, весьма полезным будет обклеить их периметр звукопоглощающим материалом, таким как моделин.

Замена боковых дефлекторов

Теперь рассмотрим то, как снять дефлекторы обдува салона ваз 2114, расположенные по бокам (а сделать это достаточно просто — крепятся они вовсе без применения саморезов, а удерживаются за счет восьми защелок). Первые 4 из них находятся снаружи — две в верхней части под накладкой и две в нижней.

Для того, чтобы их отжать, следует воспользоваться тонкой отверткой либо прочным лезвием ножа. Также, для того, чтобы избежать царапин на поверхности отражателя, следует подложить под инструмент мягкую тряпочку. После того, как наружные защелки открыты, остается отсоединить корпус дефлектора от корпуса воздуховода (который держится за счет оставшихся четырех защелок) и вынуть его.

Установка отражателя на место производится точно также, но в обратной последовательности. Весьма полезным действием перед монтажом (как в случае, когда выполняется замена дефлекторов отопителя ваз 2114 на новые, так и при установке на прежнее место старых после очистки) будет проклейка всего периметра их корпуса шумоизолирующим материалом, одновременно играющим и роль уплотнителя (например, моделином или его аналогами).

При открывании защелок бокового отражателя следует подложить под отвертку или нож мягкий материал — это предохранит корпус от повреждений и царапин.

Демонтаж воздуховодов

Иногда кроме снятия дефлекторов приходится снимать и сами воздуховоды (понадобиться это может в случае их повреждения либо сильного засорения).

Для того, чтобы выполнить их демонтаж, нужно:

• снять дефлекторы (как это сделать, было описано выше);
• снять приборную панель, выкрутив саморезы крепления;
• отсоединить боковые воздуховоды (левый и правый), выкрутив по два самореза, крепящих их к центральному воздуховоду;
• отсоединить центральный воздуховод, выкрутив три самореза — один в центре и два по краям.

После того, как воздуховоды будут прочищены либо заменены на новые, их установку и сборку выполняют по указанной схеме, но в обратной последовательности.

Как снять дефлектор воздуховода рено меган 2

Renault Megane 2. Свеча зажигания‌ двигателя (снятие, проверка, установка)

1. Очистка свечей зажигания.

А. Очистить свечи зажигания с помощью щетки или аналогичного приспособления.

Не применять силу при очистке электродов. В противном случае возможно повреждение электродов.

Б. Проверить зазор между электродами свечи зажигания. Если зазор не соответствует требованиям, установить правильный зазор. При необходимости заменить.

Номинальный зазор между электродами свечи зажигания смотрите в руководстве к вашему автомобилю

В. Проверить резьбу свечи зажигания на наличие повреждений. Заменить свечу зажигания в случае необходимости.

Снятие свечи зажигания.

А. Выключить зажигание.

Б. Отключить разъемы от катушек зажигания каждого цилиндра.

В. Вывернуть крепежные болты катушек зажигания последовательно на каждом цилиндре.

Г. Осторожно снять катушку зажигания

Необходимо соблюдать осторожность, чтобы не повредить резиновый компонент свечи зажигания.

Д. С помощью ключа и удлинителя снять свечу зажигания

После выкручивания свечу можно достать с помощью катушки зажигания.

Чтобы не повредить резьбу или электрод свечи зажигания, не допускать падение свечи зажигания при снятии.

Е. Снять свечи зажигания остальных цилиндров аналогичным образом.

Следует принять меры, чтобы не перепутать свечи различных цилиндров при установке.

А. Завернуть свечу зажигания цилиндра с помощью ключа для свечей и удлинителя.

Сначала следует установить свечу зажигания на место с помощью катушки зажигания, затем затянуть ее с помощью ключа для свечей зажигания и удлинителя.

Беречь свечу зажигания, особенно электроды свечи зажигания, во время установки.

Б. Установить катушку зажигания на цилиндр и затянуть крепежные болты.

В. Аналогично установить свечи зажигания и катушки зажигания последовательно на другие цилиндры двигателя

ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ВЕНТИЛЯЦИИ

На автомобиле применена система вен­тиляции приточно-вытяжного типа. Наруж­ный воздух может поступать в салон через окна дверей при опущенных стеклах.

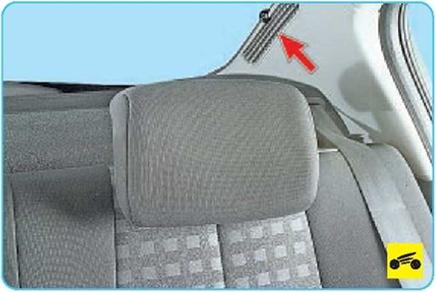

. и через решетку воздухозаборника, расположенную перед ветровым стеклом. Воздух из воздухозаборника подается по воздуховодам в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

Поступающий в автомобиль воздух с ули­цы очищается от частиц грязи и пыльцы в воздушном фильтре салона, размещенном в корпусе климатического блока.

Фильтрующий элемент воздушного фильтра надо заменять в соответствии со сроками выполнения профилактических работ (см. «Замена салонного фильтра си­стемы отопления, кондиционирования и вентиляции», с. 267).

Вытяжная вентиляция осуществляется через решетки, которые установлены в верхних облицовках задних стоек кузова.

При размещении грузов на задней полке по возможности старайтесь не загораживать вентиляционные решетки. Оставляйте не­большой зазор между багажом и панелью облицовки. Эффективная работа вытяжной вентиляции улучшает температурный режим в салоне и уменьшает образование конден­сата на стеклах окон.

Отверстия вытяжной вентиляции выпол­нены в задней части кузова и выходят в по­лость заднего бампера. Со стороны улицы отверстия закрыты дефлекторами с лепе­стковыми клапанами.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ И ОБСЛУЖИВАНИИ СИСТЕМЫ КОНДИЦИ­ОНИРОВАНИЯ

1. Хладагент представляет собой хими­ческий состав, требующий осторожного обращения во избежание причинения вре­да здоровью.

2. Необходимо работать в хорошо прове­триваемом помещении и избегать вдыха­ния паров хладагента.

3. При выполнении работ, связанных с разгерметизацией системы кондициони­рования, необходимо всегда надевать за­щитные очки и оборачивать чистой тканью фитинги, клапаны и соединения.

4. Запрещается проводить сварочные работы на автомобиле вблизи узлов и тру­бопроводов системы кондиционирования.

5. Запрещается изгибать гибкие вставки трубопроводов (шланги) радиусом, мень­шим четырех диаметров гибкой вставки.

6. Регулярно осматривайте шланги на предмет появления трещин и потертостей.

7. Перед разьединением трубопроводов системы кондиционирования необходимо удалить из нее весь хладагент.

8. Отворачивайте резьбовые соедине­ния элементов системы медленно. Не приближайте лицо и руки к месту разьеди­нения во избежание получения травмы при наличии в системе остатков жидкого хладагента.

9. При обнаружении во время разъедине­ния трубопроводов давления в системе удалите из нее хладагент, как описано в по­дразделе «Удаление хладагента из систе­мы кондиционирования», с. 259.

10. Немедленно после разъединения ка­кого-либо участка системы закройте отвер­стия колпачками или лентой. Это предот­вратит попадание в систему влаги и грязи, которые могут вызвать выход из строя на­сосной части компрессора.
