Форд фокус 2 схема центрального замка
Центральный замок и замки дверей / багажника
| цитата: |
| Где модуль ЦЗ у меня спрятан? |
В блоке GEM. На всех трёхдверках так.
Коллеги, подскажите по моей проблеме, может у кого было такое. Приехал сегодня на мойку, машину сдал, забрал вещи из машины - все работало отлично (все двери открывались). после мойки мойщик мне и говорит - не могу открыть пассажирскую переднюю дверь. Я подергал - не открывается, изнутри не открывается. Выехал с мойки и меня заело - как так не открывается. Короче с наружи держа ручку открытой и нажимая на дверь, как будто в раскачку, дверь открылась. хлопнув дверью посильнее - дверь открывается в самом конце хода ручки (что изнутри что с наружи).
Что делать, теплого гаража нет, на улице в -20 разбирать уж очень не охота.
машина ФФ2 2007г седан.
2 янв аря 2017
Я так понимаю, что где-то что-то коротит?
Иногда ЦЗ закрываешь, а он через какое-то время открывается. Причем это все при слабом плюсе или слабом минусе на улице. Если мороз посильнее (-15), то временно все работает как и положено.
Может открываться в любой момент, но иногда открытие совпадает с, например, включением фар или указателя поворота или подачи воды на лобовое стекло.
Было пару лет назад похожее, само прошло. Я так понимаю нужно хорошо просушить. Но вопрос в другом, просушить то просушу, но хотелось бы избежать подобного в будущем и посему пара вопросов:
1. На что больше похоже: замок или проводка?
2. Что делать если замок?
3. Что делать если проводка (как найти место)?
Форд фокус 2 схема центрального замка
СХЕМА СОЕДИНЕНИЙ ЦЕНТРАЛЬНОГО ЗАМКА
Схема соединений центрального замка: 1 — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне; 3 — реле блокировки дверей; 4 — блок управления электропакетом; 5 — блок дистанционного управления; 6 — электропривод замка багажника; 7 — выключатель замка багажника; 8 — электропривод замка левой задней двери; 9 — электропривод замка правой задней двери; 10 — реле разблокировки дверей; 11 — реле разблокировки двери водителя; 12 — электропривод замка крышки лючка топливного бака; 13 — электропривод замка правой передней двери; 14 — электропривод замка левой передней двери
* хэтчбек и универсал с 12. 2007г.
СХЕМА СОЕДИНЕНИЯ ЦЕНТРАЛЬНОГО ЗАМКА С ФУНКЦИЕЙ УПРАВЛЕНИЯ СТЕКЛОПОДЪЁМНИКАМИ
Схема соединений центрального замка с функцией управления стеклоподъемниками: 1 — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне; 3 — блок управления электропакетом; 4 — блок дистанционного управления; 5 — блок управления левой задней двери; 6 — блок управления правой задней двери; 7 — электропривод замка багажника; 8 — выключатель замка багажника; 9 — электропривод замка левой задней двери; 10 — электропривод замка правой задней двери; 11 — реле блокировки две рей; 12 — реле разблокировки двери водителя; 13 — электропривод замка крышки лючка топливного бака; 14 — блок управления левой передней двери; 15 — блок управления правой передней двери; 16 — электропривод замка левой передней двери; 17 — электропривод замка правой передней двери
* хэтчбек и универсал с 12. 2007г.
СХЕМА СОЕДИНЕНИЙ ЦЕНТРАЛЬНОГО ЗАМКА С ДВОЙНОЙ БЛОКИРОВКОЙ
Схема соединений центрального замка с двойной блокировкой: 1 — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне; 3 — реле блокировки дверей; 4 — реле двойной блокировки; 5 — блок управления электропакетом; 6 — блок дистанционного управления; 7 — электропривод замка багажника; 8 — выключатель замка багажника; 9 — электропривод замка левой задней двери; 10 — электропривод замка правой задней двери; 11 — реле разблокировки дверей; 12 — реле разблокировки двери водителя; 13 — электропривод замка крышки лючка топливного бака; 14 — электропривод замка правой передней двери; 15 — электропривод замка левой передней двери
* хэтчбек и универсал с 12. 2007г.
СХЕМА СОЕДИНЕНИЙ ЦЕНТРАЛЬНОГО ЗАМКА С ФУНКЦИЕЙ УПРАВЛЕНИЯ СТЕКЛОПОДЪЁМНИКАМИ И ДВОЙНОЙ БЛОКИРОВКОЙ
Схема соединений центрального замка с функцией управления стеклоподъемниками и двойной блокировкой: 1 — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне; 3 — блок управления электропакетом; 4 — блок дистанционного управления; 5 — блок управления левой задней двери; 6 — блок управления правой задней двери; 7 — электропривод замка багажника; 8 — выключатель замка багажника; 9 — электропривод замка левой задней двери; 10 — электропривод замка правой задней двери; 11 — реле блокировки дверей; 12 — реле разблокировки двери водителя; 13 — электропривод замка крышки лючка топливного бака; 14 — блок управления левой передней двери; 15 — блок управления правой передней двери; 16 — электропривод замка левой передней двери; 17 — электропривод замка правой передней двери
* хэтчбек и универсал с 12. 2007г.
Ford Focus 2 предохранители и реле
Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
p, blockquote 4,0,0,0,0 -->
Схема
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,0,0,0 -->
Описание
Блок под капотом
Он находится с левой стороны под защитной крышкой.
p, blockquote 8,0,0,0,0 -->
Расположение блока под капотом
p, blockquote 9,0,1,0,0 -->
p, blockquote 10,0,0,0,0 -->
p, blockquote 11,0,0,0,0 -->
p, blockquote 12,0,0,0,0 -->
Пример актуальной схемы на обратной стороне защитной крышки.
p, blockquote 13,0,0,0,0 -->
p, blockquote 14,0,0,0,0 -->
Схема
p, blockquote 15,0,0,0,0 -->
p, blockquote 16,0,0,0,0 -->
Описание предохранителей
Назначение реле
p, blockquote 18,1,0,0,0 -->
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |

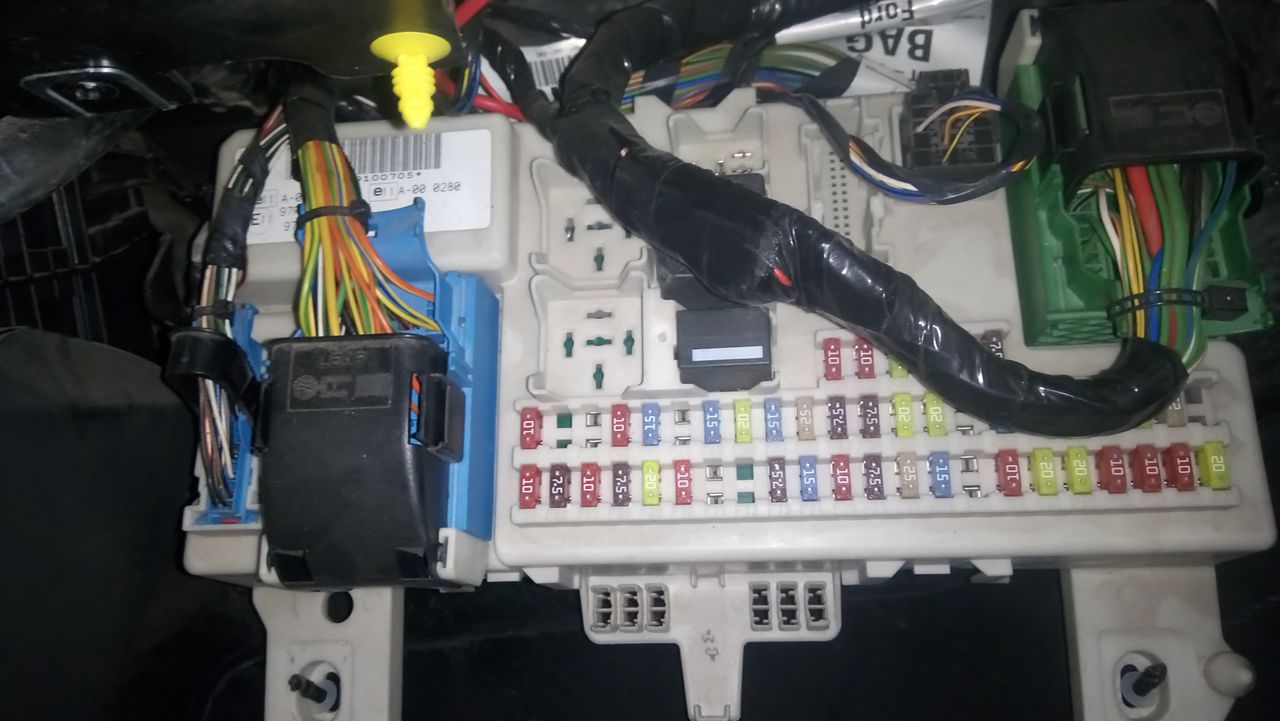

Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
p, blockquote 19,0,0,0,0 -->
p, blockquote 20,0,0,0,0 -->
Вариант 1
p, blockquote 21,0,0,0,0 -->
Схема
p, blockquote 22,0,0,0,0 -->
p, blockquote 23,0,0,0,0 -->
Обозначение
p, blockquote 24,0,0,0,0 -->
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2
p, blockquote 26,0,0,0,0 -->
p, blockquote 27,0,0,1,0 -->
Расшифровка
p, blockquote 28,0,0,0,0 -->
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10А Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10А Освещение салона, система экономии электроэнергии |
| 105 | 25А Обогрев заднего стекла |
| 106 | 20А Система бесключевого доступа / запуска |
| 107 | 10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, задняя дополнительная розетка |
| 110 | 10А Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10А Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5А Внешние освещение (питание от замка зажигания) |
| 116 | 20А Противотуманный свет |
| 117 | 7,5А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габаритный свет с левой стороны |
| 125 | 7,5А Габаритный свет с правой стороны |
| 126 | 20А Система бесключевого доступа / запуска |
| 127 | 25А Стеклоподъемники |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15А Лампы стоп-сигнала |
| 133 | 25А Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10А Резервное питание противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10А Дальний сеет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10А Лампы заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Резерв |
За прикуриваетль отвечает предохранитель номер 109 на 20А.

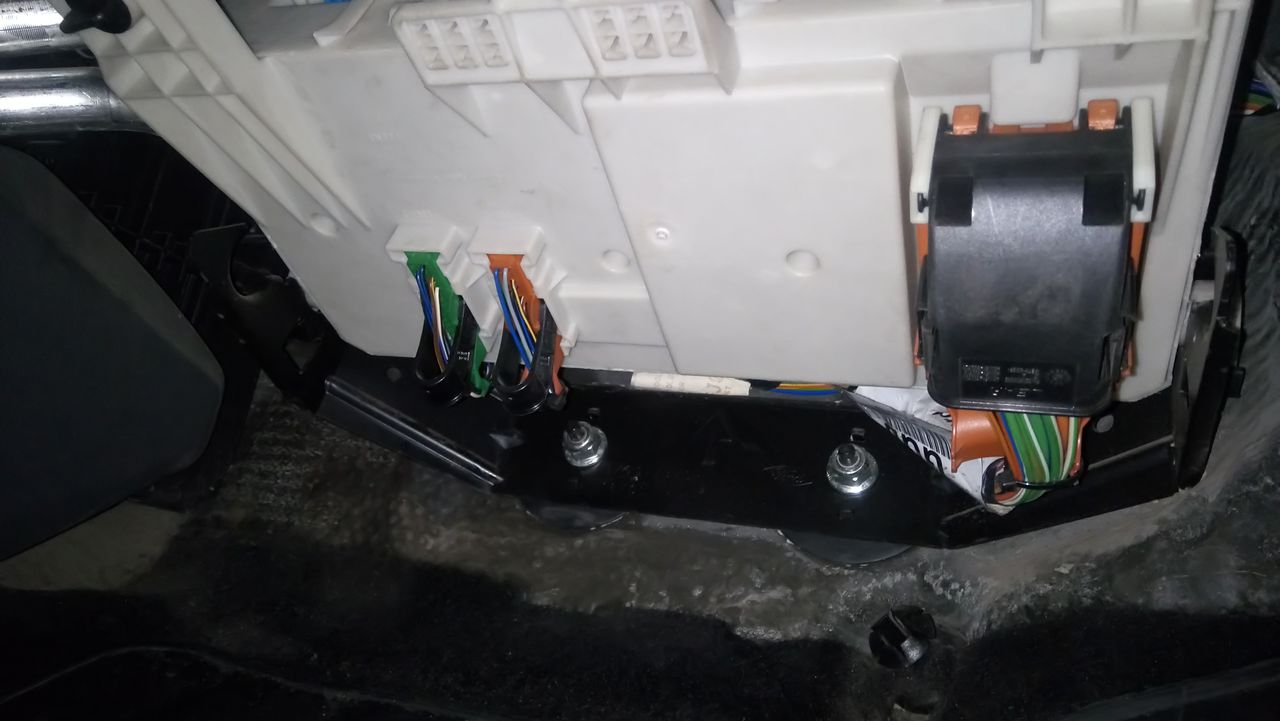

С обратной стороны блока, могут находится некоторые отдельные элементы реле.
p, blockquote 30,0,0,0,0 -->
p, blockquote 31,0,0,0,0 -->
Описание
- R1 Реле ближнего света
- R2 Реле дальнего света
- R3 Реле центрального замка и заднего стеклоочистителя
- R4 Реле открытия водительской двери
- R5 Реле открытия остальных дверей
- R6 Реле переднего стеклоочистителя
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда АКБ
- R9 Реле света
Электросхемы Ford Focus 2
p, blockquote 33,0,0,0,0 -->
Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.
p, blockquote 34,0,0,0,0 -->
p, blockquote 35,0,0,0,0 --> p, blockquote 36,0,0,0,1 -->
А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.
Электросхема центрального замка Ford Focus 2
Если после замены предохранителей ЦЗ не заработал, необходимо проверить исправность проводки и электродвигателей исполнительных механизмов, а также микропереключателей.
Блок управления центрального замка
Болты на концах тросса самопальные, проволка слишком толстая, не практически не гнущаяся и криво обрезаная по концам, по резиновому шлангу, в форд фокус ремонт центрального замка находилась эта проволока можно сказать то же самое, вот только обрезан он был ровно. Если замок двери на вашем автомобиле начал капризничать, то скорее всего дело в поломке электрического моторчика центрального замка.
Рассказ владельца Ford Focus I Hatchback — самостоятельный ремонт. Если замок двери на вашем автомобиле…
Вывод не срабатывал концевичок на замке. Проверил как проволока ходит, а она, оазывается в своих крыйних положениях становится практически неподвижной.
Для этого достаточно нажать кнопку, вмонтированную в ручках на ключах зажигания. Сбои в работе исполнительных механизмов.
Всё проверил, всё норм. Собрал в исходное, проверил.
Выберете модификацию т/с для поиска центральный замок
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Смотрите так же другие запчасти
Замки Ford Focus 2 2005-2008
- Руководства по ремонту
- Ford Focus 2 2005-2008
- Замки
Замки всех дверей, а при отказе дистанционного привода и замок крышки багажника, отпирают одним ключом, которым также включают зажигание.
Боковые двери открывают, потянув на себя наружную…
…или внутреннюю ручку.
Передние двери можно заблокировать снаружи ключом…
…или клавишей блокировки, нажав на нее до щелчка.
Разблокировать двери можно или воспользовавшись ключом (передние)…
…или потянув на себя клавишу блокировки.
Если на автомобиле установлена система центральной блокировки замков дверей, то поворот ключа в замке двери водителя или нажатие (поворот) клавиши блокировки на двери водителя приводит к блокировке (разблокировке) всех четырех дверей.
Задние двери можно заблокировать или разблокировать только клавишами блокировки.
Дверь водителя можно заблокировать только в закрытом положении, для блокировки остальных дверей на клавишу блокировки можно нажать в любом положении двери.
Замки задних дверей оборудованы механизмом, исключающим возможность открывания дверей изнутри («детский» замок).
Если на заднем сиденье находятся дети, при открытой двери поверните по часовой стрелке ключом выключатель замка и закройте дверь (прорезь в выключателе займет горизонтальное положение). В этом случае при ненажатой клавише блокировки можно открыть дверь только снаружи, внутренней ручкой замок отпереть невозможно.
Для отключения «детской» блокировки поверните выключатель против часовой стрелки (прорезь в выключателе займет вертикальное положение).
Для того чтобы открыть дверь задка (крышку багажника), нажмите на клавишу, расположенную в накладке двери (крышки)…
…и поднимите дверь (крышку) вверх.
↓ Комментарии ↓
Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши
Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля
Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса
Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)
Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива
Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес
Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска
Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм
Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов
Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей
Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом
Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков
Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы
Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л
Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля
Охлаждение
Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка
Установка сигнализации на Ford Focus
Точки подключения автосигнализации на Ford Focus 2000
Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE
Замок зажигания:
+12В – красный
ACC – можно не подключать
Зажигание – зелёный/жёлтый
Стартер – серый/чёрный
Подключения на блоке BCM за бардачком:
Масса – чёрный в нижнем разъёме
Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме
Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме
Левый поворот (+) – синий в нижнем разъёме
Правый поворот (+) – серый в нижнем разъёме
Открытие багажника (-) – белый в верхнем разъёме
Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):
водительская – чёрный/жёлтый, 2-ой снизу разъём
передняя пассажирская – чёрный/синий, 2-ой сверху разъём
правая задняя – чёрный/зелёный, нижний разъём
левая задняя – чёрный/оранжевый, 2-ой снизу разъём
Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)
Тормоз – на лягушке
Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.
P.S. по форсунке SL A91 перекручивает.
Точки подключения автосигнализации на Ford Focus 2006-2009
На замке зажигания берём силовые провода.
12 Вольт - красный
Зажигание - зелёно/жёлтый
Стартер - серо/красный
АСС - жёлтый
К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)
Бензонасос можно найти в правом пороге - зелёно/оранжевый.
Стоп - зел/белый на "лягушке" педали тормоза.
Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя - зел/ч и син/ч).
ЦЗ (управляется минусом) - чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать - закройте все двери, иначе замки не будут закрываться.
Концевики дверей (положительные) - ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет "плюс" при открытии двери (во всяком случае лампочный).
Концевик багажника там же, где все остальные и тоже положительный - ч/кр.
Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме - ч/ж. Он, кстати, тоже положительный.
Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.
Можно попробовать зарядку - розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами - 100 % не правильно работает).
Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.
Электрическая схема автомобиля FORD FOCUS 2
Сборник качественных электрических схем для электрооборудования автомобиля Ford Focus 2 на русском языке - вторая часть. Увеличить и рассмотреть нужную схему можно кликнув на картинку. Показаны модули электронный блок управления освещением, блок зажигания и заряда аккумулятора, комбинация приборов и другие узлы авто. Начало каталога смотрите здесь. Рассмотрим подключение противотуманных фар, ламп внутреннего освещения салона, багажника автомобиля и другие узлы.
Схема противотуманок Форд Фокус 2
Лампы заднего хода авто
Освещение салона и звуковые сигналы
Электросхема центрального замка Ford Focus 2
Схема подключения очистителя стёкол авто
Стеклоподъёмники с электроприводом - схема принципиальная
Обогрев стёкол Форд Фокус 2
Схема соединений подсветки панели приборов
Элементы пассивной безопастности
Электроприводы регулировки и обогрев сидений
Отопление и вентиляция Ford Focus 2
Здравствуйте помогите пожалуйста.Альт. управление ЦЗ для форд фокус 2 2006 года выпуска для starline 2can+lin точки подключения ?
Здраствуйте. Хотелось бы очень узнать схему Альт. управление ЦЗ.
Ответы 13
Цепь альтернативного управления ЦЗ (штатная кнопка ЦЗ) отсутствует в данном автомобиле.
Может я что то не так обьяснил. Дело вот в чём. При поворачивании ключа в замке двери водителя , влево двери закрываются все , а при поворачивании вправо все двери закрываются. Так вот как мне подключить сигнализацию чтобы с брелка при постановке на охрану двери закрывались , а при снятии с охраны открывались. Честно не знаю думал что это и есть центральный замок.
Найти эти провода или в салоне или в дверь тянуть.
Это всё понятно . Хотел получить ответ в виде картинки , как например альтернативное подключение света.
Таки в гугле есть (наверно).
Комплектация неизвестна . Пробивал по вин на офсайте форда --ничего нет. Яндекс не нашёл.
В маленьком оранжевом разъеме монтажника смотрели? Есть ли там провода оранжево/черный (№ 13 - закрытие "-") и зелено/черный (№ 14 - открытие "-")
В маленьком оранжевом разъеме монтажника смотрели? Есть ли там провода оранжево/черный (№ 13 - закрытие "-") и зелено/черный
что то цвета не те.
А ничего что от комплектации зависит и эти провода или в салоне или в дверь тянуть.
Подскажите пожалуйста где он
с другой стороны. должен быть
Спасибо большое поищу.
Только не запутайтесь - что концевики, а что - провода управления ЦЗ. (цвета черно-оранжевый и черно-зеленый есть и среди концевиков)
И еще - на рестайлинговых машинах в этом разъеме ЦЗ может и не быть. Тогда только в дверь тащить. Не обязательно в водительскую. В пассажирской провода тоже есть, даже если в ручке двери нет личинки под ключ. Цвета проводов в Door Control Unit те же - черно-зеленый и черно-оранжевый.
Точки подключения авто сигнализации на Форд Фокус 2
Инструкция по установке сигнализации на Форд Фокус 2 — 2006 г.в. с автозапуском своими руками.
Почти все подключения можно произвести на блоке предохранителей в салоне за бардачком и замке зажигания в случае с автозапуском. В Ford Focus 2 есть возможность установить сигнализацию с использованием CAN шины либо по аналоговой схеме.
CAN — шина управляет и принимает сигналы:
- Концевики
- Стояночный тормоз
- Контроль работы двигателя по тахометру
- Центральный замок
- Комфорт
В некоторых машинах ЦЗ можно подключить в разъемах дверей — зелено черный и сине черный. Центральный замок управляется минусом. При поиске закройте все двери, иначе замки не будут закрываться. Концевики дверей — положительные. Искать лучше вольтметром, пробник не всегда там показывает плюс. Контроль двигателя не рекомендуем брать с розового провода генератора — плюс не сразу появляется. Для отключения ближнего света при автозапуске, надо на выключателе габаритов перерезать тонкие зелено красный и зелено желтый провода.
Точки подключения
| Цепь | Цвет провода | Полярность | Расположение |
| Масса | Черный | — | Блок предохранителей, нижний разъем |
| Питание +12 | Красный толстый | + | Блок предохранителей, зеленый разъем |
| Красный | + | Замок зажигания | |
| Зажигание 1 | Зелено белый | + | Блок предохранителей |
| Зелено желтый | + | Замок зажигания | |
| Аксессуары (АСС) | Желтый | + | Замок зажигания |
| Стартер | Серо черный | + | Горизонтальный жгут за бардачком (его же можно использовать для блокировки стартера) |
| Серо красный | + | Замок зажигания | |
| Габариты | Оранжево черный (,Бывает оранжево желтый) | + | Переключатель света |
| Поворотники 1 | Синий (где-то сине белый) | + | Блок предохранителей, зеленый разъем |
| Поворотники 2 | Сине красный | + | Блок предохранителей, зеленый разъем |
| Ц.З. (открыть) | Черно оранжевый | — | Блок предохранителей, оранжевый маленький разъем. |
| Ц.З. (закрыть) | Черно зеленый | — | |
| Концевик багажник | Черно красный | + | |
| Концевик двери водителя | Черно оранжевый | + | |
| Концевик передней правой двери | Черно синий | + | |
| Концевик задней левой двери | Черно желтый | + | |
| Концевик задней правой двери | Черно зеленый | + | |
| Открытие багажника | Черно желтый | — | |
| Концевик капота (если нет, ставим свой) | Черно желтый | + | Блок предохранитлей синий разъем. |
| Блокировка в салоне 1 | Зелено фиолетовый | + | Блок предохранителей |
| Блокировка под капотом | Зелено фиолетовый | + | Блок предохранителей под капотом |
| Педаль тормоза | Зелено белый | + | Коса к блоку. (либо на лягушке) |
| Ручник | Черно красный | — | Горизонтальный жгут за бардачком |
| Тахометр | Черно оранжевый | Катушка зажигания | |
| Контроль двигателя | Форсунка | ||
| Бензонасос | Зелено оранжевый | + | Правый порог |
| CAN — L | Синий | Блок предохранителей, маленький красный разъем | |
| CAN — H | Серый |
Разборка салона, расположение проводов и блоков оборудования.
Для доступа к блоку предохранителей снимаем мягкую защиту. Для чего надо открутить 2 пластиковые гайки. Затем поворачиваем 2 клипсы крепления блока и опускаем его.
Снимаем левую часть подторпедника и обшивку рулевой колонки.
Место установки сирены, концевика капота и датчика температуры.
Провод под капот можно протянуть по штатной косе.
Подключение сигнализации
Подключаем массу, поворотники, педаль тормоза и CAN-шины.
Подключаем силовые цепи автозапуска — зажигание, аксессуары, стартер и питание сигнализации.
Читайте также:
