Ремонт лягушки фонарей заднего хода
Ремонт лягушки фонарей заднего хода ⇐ Sharan. Трансмиссия
Предыстория:
Фонари стали включаться, через раз, только если поддавливать рычаг КПП на себя при включенной задней передаче. И в один прекрасный момент они наконец-то просто отказались включаться совсем
Извлекаю на свет из недр подкапотного пространства лягушку включения фонарей.
Процесс извлечения остался за кадром. Там ничего сложного, главное расчистить место для смелых и решительных действий. Мне пришлось снять аккум, пластиковую перегородку возле аккума, и левую половинку пластика вокруг расширительного бачка. Скидываем разъем с лягушки и отщёлкиваем две пружинные крепежные скобы, стараясь их не уронить. Тесновато там… Всё, лягушка снята!
Уже со снятой лягушкой подцепил обратно разъём, включил зажигание, понажимал на толкатель – када силой нажатия я смог регулировать яркость лампочек почти от нуля до максимума, всё стало ясно… нужно разбирать и смотреть, что там внутри. Представлялось всё просто, что-то типа концевика в двери, но на самом деле оказалась аццкая канструхцыя!
Корпус состоит из двух половин, которые заштифтованы 4мя штифтами. Кроме как высверливанием, я больше ничем не придумал чем их извлечь. Свело 1 мм и предельная аккуратность, чтобы не уйти в сторону. Благо металл оказался жёлтый и очень мягкий. Латунь наверное, или бронза.
Внутри резиновая прокладка с двумя кнопочками, похожая на резинку из пульта от телика. Одна кнопка не задействована, поэтому она целая, а рабочая уже дырявая.
С этой частью всё, тут больше ничего интересного нет.
Во второй половине корпуса находятся два контакта и подпружиненный пятак с подпружиненным толкателем.
Вот тут-то вся беда и была. Контакты подгорели, все в толстом слое чёрного налёта, посадочные места контактов в корпусе подплавлены Всё достаём, зачищаем контакты до блеска, зачищаем места оплавления корпуса. Всё остальное промываем, продуваем.
Собираем в обратной последовательности. Вместо высверленных штифтов я использовал кусочки медной проволоки подходящего диаметра, чуть большей длины, чтобы иметь возможность (мало ли!) последующей разборки без трудностей.
После сборки работоспособность проверена тестером. По результатам установки и работы данного девайса отпишусь.
Блок предохранителей и реле Volkswagen Sharan
Рассматриваем автомобиль Volkswagen Sharan 1 поколения, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
Расположение блоков предохранителей и реле Фольксваген Шаран 1 поколения
Описание
| 1 | Электронным блок управления кондиционером |
| 2 | Блок управления электродвигателем вентилятора кондиционера отопителя, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера отопителя, зад. (с автоматическим управлением температурой) |
| 4 | Усилитель сигнала антенны – за потолочной панелью |
| 5 | Блок управления противоугонной системой блок управления центральным замком — под сиденьем водителя (^08/97) |
| 6 | Блок управления противоугонной системой — в многофункциональном блоке управления (09/97^) |
| 7 | Звуковой сигнал противоугонной системы — резонатор системы впуска (^04/00) |
| 8 | Звуковой сигнал противоугонной системы — резонатор системы впуска (05/00^) |
| 9 | Антенна аудиосистемы — правое заднее боковое стекло |
| 10 | Дополнительная аккумуляторная батарея — под сиденьем пассажира, если есть |
| 11 | Реле дополнительной аккумуляторной батареи (11/98^) — под передним правым сиденьем |
| 12 | Блок управления дополнительным отопителем |
| 13 | Аккумуляторная батарея |
| 14 | Блок управления центральным замком — в блоке управления противоугонной системой — под сиденьем водителя (^08/97) |
| 15 | Блок управления центральным замком — в многофункциональном блоке управления (09/97^) |
| 16 | Блок управления (при аварии) — блок 2 предохранителей /реле приборной панели |
| 17 | Блок управления системой поддержания скорости (круиз — контроль) |
| 18 | Диагностический разъем (DLC) — ^04/00 — под передней пепельницей |
| 19 | Диагностический разъем (DLC) — 05/00^ |
| 20 | Блок управления левым передним стеклоподъемником -дверь |
| 21 | Блок управления левым задним стеклоподъемником — дверь |
| 22 | Блок управления правым передним стеклоподъемником — дверь |
| 23 | Блок управления правым задним стеклоподъемником — дверь |
| 24 | Блок управления электродвигателем вентилятора системы охлаждения |
| 25 | Электронный блок управления 4WD — на муфте |
| 26 | Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления (09/97^) |
| 27 | Блок предохранителей /реле приборная панель 2 |
| 28 | Блок предохранителей /реле приборная панель 3 |
| 29 | Блок предохранителей /реле, моторный отсек 1 |
| 30 | Блок предохранителей /реле, моторный отсек 2 |
| 31 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 32 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 33 | Звуковые сигналы — за бампером |
| 34 | Блок управления иммобилайзером — за комбинацией приборов |
| 35 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 36 | Реле указателей поворота — в многофункциональном блоке управления |
| 37 | Многофункциональный блок управления-в блоке предохранителей /реле приборной панели 1 — функции: обогреватель лобового стекла/обогреватель заднего стекла, очистители лобового стекла /очиститель заднего стекла, указатели поворота, аварийная сигнализация, лампы освещения салона, электропривод стеклоподъемников, центральный замок, дистанционное управление центральным замком, противоугонная система |
| 38 | Антенна навигационной системы, телефона |
| 39 | Блок управления системы парковки — под сиденьем водителя |
| 40 | Зуммер системы парковки, передний — под сиденьем водителя |
| 41 | Зуммер системы парковки, задний — под крышкой лампы заднего габарита |
| 42 | Дополнительный предохранитель (30А/40А), дополнительная аккумуляторная батарея — под передним правым сиденьем |
| 43 | Дополнительный предохранитель (30А), дополнительный отопитель (09/01^) — под передним правым сиденьем |
| 44 | Дополнительный предохранитель (15А), разъем 1 питания дополнительного оборудования ^ 1/98 — 05/00) – под передним правым сиденьем |
| 45 | Дополнительный предохранитель (15А), разъем 2 питания дополнительного оборудования ^ 1/98 — 05/00) – под передним правым сиденьем |
| 46 | Блок управления подогревом сиденья, со стороны водителя — под сиденьем водителя |
| 47 | Блок управления подогревом сиденья, со стороны пассажира — под сиденьем пассажира |
| 48 | Боковой датчик удара, со стороны водителя — под сиденьем водителя |
| 49 | Боковой датчик удара, со стороны пассажира — под сиденьем пассажира |
| 50 | Электронный блок управления SRS |
| 51 | Датчик высоты положения кузова, передний – корректор фар на стабилизаторе поперечной устойчивости |
| 52 | Датчик высоты положения кузова, задний — корректор фар — задняя правая полуось |
| 53 | Электронный блок управления КПП — моторный отсек, слева |
| 54 | Датчик скорости автомобиля — на КПП |
Предохранители и реле в салоне Фольксваген Шаран
Основной блок предохранителей и реле в салоне автомобиля расположены в нижней части панели управления, со стороны водителя. Блок закрыт защитной крышкой.
На обратной стороне блока, есть дополнительный блок реле.
Схема блока предохранителей и реле Фольксваген Шаран (автомобили до 1998)
Описание
| 1 | — |
| 2 | (72) Реле очистителя омывателя заднего стекла |
| 3 | (30/109) Реле системы управления двигателем — ADY /AKT /1Z /AHU /AFN |
| 4 | (18) Реле вспомогательных цепей зажигания |
| 5 | — |
| 6 | (21/22) Реле аварийной сигнализации |
| 7 | (95) Реле насоса омывателя фар |
| 8 | (19/99) Реле прерывистого режима работы очистителя омывателя лобового стекла |
| 9 | (36) Зуммер предупреждения о не выключенных фарах |
| 10 | (53) Реле противотуманных фар |
| 11 | (53) Реле звукового сигнала |
| 12 | (167) Реле топливного насоса — AAA /ADY /AKT |
| 13 | (128) Реле переключения светофор |
| 14 | (169) Реле обогревателя заднего стекла |
| 15 | (53/204) Реле электродвигателя очистителя лобового стекла |
| F1 | (10A) Левая фара — ближний свет, корректор фары-левой |
| F2 | (10A) Правая фара — ближний свет, корректор фары-правой |
| F3 | (3A) Лампы подсветки номерного знака |
| F4 | (20A) Очиститель омыватель заднего стекла, система освещения в дневное время, электродвигатель вентилятора кондиционера/отопителя — задний |
| F5 | (10A) Очиститель омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла |
| F6 | (25A) Система кондиционирования, электродвигатель вентилятора кондиционера/отопителя |
| F7 | (5A) Передний /задний габарит (прав.), лампа подсветки моторного отсека |
| F8 | (5A) Лампы переднего левого габарита /заднего левого габарита |
| F9 | (20A) Обогреватель заднего стекла, реле обогревателя лобового стекла |
| F10 | (15A) Задние противотуманные фонари |
| F11 | (10A) Левая фара |
| F12 | (10A) Правая фара |
| F13 | (10A) Звуковой сигнал |
| F14 | (15A) Фонарь(и) заднего хода, система поддержания скорости, реле обогревателя лобового стекла, центральный замок, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях, подогреватель сидений, кондиционер, дополнительный отопитель, система полного привода, автоматическая коробка передач (АКПП), лампа подсветки селектора АКПП |
| F15 | (5A/10A) Система управления двигателем, иммобилайзер, лампа подсветки селектора КПП, подогреватель сапуна вентиляции картера, э/м клапан системы рециркуляции ОГ (ЕГР), клапан аккумулятора паров топлива |
| F16 | (3А) Часы, лампа освещения салона — передн., лампа подсветки вещевого ящика, реле обогревателя заднего стекла, комбинация приборов |
| F17 | (10A)Указатели поворота |
| F18 | (10A) Топливный насос, подогреваемый кислородный датчик — AAA/ ADY /AKT |
| F19 | (30A) Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения |
| F20 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза) |
| F21 | (10A) Комбинация приборов, часы, аудиосистема, CD-чейнджер аудиосистемы, усилитель выходного сигнала аудиосистемы, лампы освещения салона,люк |
| F22 | (10A) Система кондиционирования, диагностический разъем (DLC) |
| F23 | (7,5A) Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости, электро магнитная муфта компрессора кондиционера |
| F24 | (30A) Очиститель лобового стекла |
| F25 | (60A) Свечи накаливания |
| F26 | Резерв |
| F27 | (50A) Обогреватель лобового стекла |
| F28 | (30A) Электронный блок управления ABS |
| F29 | (30A) Электронный блок управления ABS |
| F30 | (10A) Центральный замок |
| F31 | (10A) Центральный замок, звуковой сигнал противоугонной системы |
| F32 | (10A) Центральный замок, лампы аварийной сигнализации-противоугонная система |
| F33 | (25A/30A) Дополнительный отопитель |
| F34 | (25A) Электродвигатель вентилятора кондиционера / отопителя — задний |
| F35 | (20A) Прикуриватель, разъем электрооборудования прицепа, разъемы питания дополнительного оборудования |
| F36 | (10A) Телефон |
| F37 | (30A) Электропривод стеклоподъемников |
| F38 | (20A) Запасной |
| F39 | (25A) Передний модуль Climatronic |
| F40 | (5A) Реле электродвигателя вентилятора системы охлаждения 1 и 2 скорость |
Схема блока предохранителей и реле Фольксваген Шаран (автомобили после 1998)
Описание
Схема блока с реле в салоне Фольксваген Шаран 1 поколения (автомобили до 1998 года)
Основной блок
Описание
- 1 Разветвитель Диагностики
- 2 Разветвитель Клеммы 15а
- 3 Разветвитель Клемма 58б
- 4 Разветвитель сигнала скорости
- 5 Разветвитель Клемма 54
- 6 Разветвитель концевых выкл. дверей
- 18 — Реле переключения громкоговорителя радио — телефон
- 19 — Реле Освещения в дневное время (200)
- Резерв
- 31 — Реле задних ввентиляционных окон (149)
- 22 — Реле обогрева ветрового стекла (170)
- 23 — Не используется
- 24 — Реле электрических стекло подъёмников (53)
- 25 — Реле приточного вентилятора заднего отопителя (94)
- 26 — Реле предупреждения не пристёгнутых ремней безопасности
Схема блока с реле в салоне Фольксваген Шаран 1 поколения (автомобили после 1998 года)
Основной блок
Описание
| 1 | (361) Блок управления складыванием зеркал |
| 2 | (361) Блок управления складыванием зеркал |
| 3 | Переключающее реле динамика аудиосистемы /телефона |
| 4 | (94) Реле электродвигателя вентилятора отопителя — без кондиционера |
| 5 | (53/131/181) Отключающее реле электродвигателя вентилятора системы охлаждения (после остановки двигателя) |
| 6 | (175) Реле выключателя запрещения запуска /реле фонаря заднего хода |
| 7 | (106) Реле дополнительного отопителя (^04/98) |
| 8 | (95) Реле насоса омывателя фар |
| 9 | (200) Реле системы освещения в дневное время — если установлено |
| 10 | (53/404) Реле звукового сигнала |
| 11 | (94) Реле электромагнитной муфты компрессора кондиционера — AFN/AHU |
| 12 | (168) Реле электромагнитной муфты компрессора кондиционера |
| 13 | (153) Диод |
| 14 | (185) Реле иммобилайзера |
| 15 | (114) Реле электродвигателя вентилятора отопителя -дополнительный обогреватель (^04/98) |
| 16 | (149) Реле электропривода задних боковых стекол |
| 17 | (53/404) Реле дополнительного отопителя |
| 18 | (94) Реле насоса охлаждающей жидкости |
| 19 | (109) Реле системы управления двигателем |
Дополнительный блок реле
Описание
- 50А — Обогрев ветрового стекла
- 50А — Насос вторичного воздуха, 25А — Дополнительный отопитель
- 25А — Дополнительный отопитель
- 30А — Отдельный предохранитель стекло — подъёмников
Предохранители и реле под капотом Фольксваген Шаран 1 поколения
Блок силовых предохранителей в моторном отсеке расположен рядом с АКБ.
Схема предохранителей под капотом Фольксваген Шаран
Описание
- 60A — Свечи накаливания
- 40A — Вентилятор радиатора
- 40/60А — Вертилятор радиатора
- 110А — Интерьер салона
- 150А — Гениратор
- 3А — Многофункциональный блок управления
- 30А — АБС
- 30А — АБС (насос)
На некоторых моделях устанавливали ещё один дополнительный блок, он расположен тоже рядом с АКБ.
Volkswagen Sharan поставляется на рынки с 1995 года по настоящее время в двух поколениях. 1 поколение производилось в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. За это время автомобиль проходил рестайлинг 2 раза. Соответственно и схем исполнения блоков, так же несколько. В данном материале мы покажем расположение всех электронных блоков управления, подробно опишем назначение предохранителей и реле в фольксваген шаран 1 го поколения. Отдельно отметим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Количество блоков, их исполнение и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки. Мы представим 2 наиболее популярных варианта: 1-ый вариант подойдет преимущественно для моделей выпущенных до 1998 года, а 2-ой после.
Общее расположение блоков
Схема
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,0,0,0 -->
Описание
Блоки предохранителе и реле в салоне
Основные блоки предохранителей и реле расположены в левой части приборной панели, за защитной крышкой.
p, blockquote 7,0,0,0,0 -->
p, blockquote 8,0,0,0,0 -->
За ним будет находится дополнительный блок реле.
p, blockquote 9,0,0,0,0 -->
p, blockquote 10,0,0,0,0 -->
Блок предохранителей
Вариант 1
p, blockquote 11,0,0,0,0 -->
Схема
p, blockquote 12,0,1,0,0 -->
p, blockquote 13,0,0,0,0 -->
Описание
В данном варианте за прикуриватель отвечает предохранитель номер 35 на 20А, за дополнительные розетки 22.
Вариант 2
p, blockquote 16,0,0,0,0 -->
Актуальное назначение может быть представлено в виде брошюры расположенной на обратной стороне защитной крышки.
Схема с нумерацией
p, blockquote 18,0,0,0,0 -->
p, blockquote 19,0,0,0,0 -->
Обозначение
p, blockquote 20,0,0,0,0 -->
p, blockquote 21,0,0,0,0 -->
p, blockquote 22,0,0,0,0 -->
Подробное назначение
В данном варианте за прикуриватель отвечает предохранитель номер 7 на 20А, за дополнительные розетки 8.
Блоки реле
Вариант 1
Основной блок
p, blockquote 25,1,0,0,0 -->
Схема
p, blockquote 26,0,0,0,0 -->
p, blockquote 27,0,0,0,0 -->
Расшифровка элементов
Вариант 2
Основной блок
p, blockquote 29,0,0,0,0 -->
Схема
p, blockquote 30,0,0,0,0 -->
p, blockquote 31,0,0,0,0 -->
Обозначение
Дополнительный блок
p, blockquote 33,0,0,0,0 -->
p, blockquote 34,0,0,0,0 -->
Схема
p, blockquote 35,0,0,0,0 -->
p, blockquote 36,0,0,0,0 -->
Назначение элементов
Блоки предохранителе и реле под капотом
Главный блок силовых предохранителей находится рядом с аккумуляторной батареей и закрыт крышкой.
p, blockquote 38,0,0,1,0 -->
Основной блок
p, blockquote 39,0,0,0,0 -->
p, blockquote 40,0,0,0,0 -->
Расшифровка
На некоторых моделях устанавливали ещё один дополнительный блок
p, blockquote 42,0,0,0,0 -->
Дополнительный блок
p, blockquote 43,0,0,0,0 -->
Схема
p, blockquote 44,0,0,0,0 -->
p, blockquote 45,0,0,0,0 -->
Описание
p, blockquote 47,0,0,0,0 -->
p, blockquote 48,0,0,0,0 -->
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 49,0,0,0,0 -->
Тема: как снять облицовку двери багажника sharan.
как снять облицовку двери багажника sharan.
всего один вопрос - у задней двери облицовка по периметру сплошная или из двух половинок.
ладно..смотри оба варианта.
облицовка рамки из 2-х половинок :
снять правую облицовку
– Поддеть и извлечь декоративную заглушку винта, выкрутить винт с крестообразным шлицем .
– Отсоединить левую облицовку рамки в месте соединения внахлест
– Разблокировать фиксаторы и осторожно движением вверх снять облицовку рамки двери, высвободив её из зажимов 5
снять левую облицовку
[/url]
3 - Фетровые полоски
4 - Фиксатор
5 - Зажим
6 - Декоративная заглушка
7 - Винт с крестообразным шлицем 1,2 Нм
8 - Фиксатор две штуки
9 - Винт с крестообразным шлицем 1,2 Нм
10 - Декоративная заглушка
II. снять обшивку
– Поддеть и извлечь декоративные заглушки 7
– Выкрутить винты с крестообразным шлицем по периметру 6
– Немного оттянуть нижнюю часть облицовки и движением вверх снять облицовку, высвободив её из верхних зажимов 2
– Вставить зажимы 2 в гнезда 3
– Вставить распорные вставки 5 в посадочные отверстия двери багажного отсека.
– Зафиксировать облицовку 1 в зажимах 2
– Установить накладку 8
– Закрепить облицовку винтами с крестообразным шлицем
– Установить облицовку рамки двери багажного отсека
[/url]
2 - Зажим
3 - Гнездо
4 - Фетровые полоски
5 - Распорная вставка
6 - Винт с крестообразным шлицем 1,2 Нм
7 - Декоративная заглушка
8 - Накладка
сплошная облицовка рамки
Высвободить облицовку рамки двери 1 сначала из боковых зажимов 2, а затем отсоединить ее сверху
[/url]
II. снять обшивку
– Поддеть и извлечь декоративные заглушки 9
– Выкрутить винты с крестообразным шлицем 8
– Поддеть и снять декоративные крышки 2
– Выкрутить винты с крестообразным шлицем 6
– Немного оттянуть нижнюю часть облицовки и движением вверх снять облицовку, высвободив её из верхних зажимов 3
– Зафиксировать облицовку 1 в зажимах 3
– Установить накладку 7
– Закрепить облицовку винтами с крестообразным шлицем 6 и 8
– Установить декоративные крышки 2
– Установить облицовки рамки двери багажного отсека
[/url]
Как улучшить работу задней печки Volkswagen Sharan
Дополнительный отопитель устанавливается не на все модификации Volkswagen Sharan. Его штатное место – над задней левой колёсной аркой. У левого порога располагаются трубопроводы, обеспечивающие подвод к радиатору горячего антифриза. Для регулирования подачи тёплого воздуха используется дополнительный электромотор.
Основное отличие второй печки от основной – работа в режиме рециркуляции: для подогрева используется внутрисалонный воздух, а не наружный. На модификациях с дизельным мотором может быть установлен дополнительный подогреватель антифриза, поскольку рабочая температура ОЖ здесь ниже, чем у бензиновых версий.
Основные неисправности задней печки Volkswagen Sharan
Нередки ситуации, когда владельцы немецкого минивэна даже не в курсе, работает ли задний отопитель, особенно если перевозят задних пассажиров изредка. Между тем это одно из самых слабых мест в целом надёжного автомобиля, а причин неработоспособности второго отопителя даже больше, чем у штатной печки.
Рассмотрим основные из них:
- Задняя печка Sharan завоздушена. Причина банальная, появляется при наличии разгерметизации участка магистрали, ведущего к заднему радиатору. Лечится стандартным способом – постановкой на горку с прогазовкой на холостом ходу.
- Заклинивший термостат. На некоторых автомобилях со второй печкой её обслуживает дополнительный термостат и свой водяной насос. Здесь этого нет, но выход из строя термостата в первую очередь скажется на работе задней печки, но и передний отопитель в любом случае будет работать не на полную мощность. Правда, здесь всё зависит от того, в каком положении застопорится шток термостата, в открытом или закрытом.
- Не работает вентилятор дополнительного отопителя – в этом случае прогон и нагрев антифриза по заднему участку магистрали будет выполняться вхолостую. Причин может быть множество. Например, на заднюю печку Sharan не подаётся напряжение из-за сгоревшего плавкого предохранителя, по причине повреждения проводки, из-за вышедшего из строя моторчика или поломки реле вентилятора. Если напряжение имеется, но оно всегда равно 12 В, то здесь нужно грешить на отсутствие земли, или отсутствие прихода управляющих сигналов с модуля климат-контроля.
- Но чаще всего отопитель греет слабо из-за закупоренных сот дополнительного радиатора – это возрастная болезнь, поражающая все автомобили – некоторые раньше, некоторые позже. Способы восстановления проходимости трубок радиатора – промывка специальной жидкостью, но такая мера помогает не всегда, и со временем радиатор всё равно забивается, или же замена радиатора отопителя на новый.
Как снять заднюю печку на Volkswagen Sharan
На многих авто для доступа к переднему отопителю приходится разбирать почти всю переднюю панель – процедура эта нелегка и муторная. В нашем случае печка установлена сзади, поэтому разборка торпеды не требуется. И всё же поработать придётся, придерживаясь следующей последовательности действий:
- при отрытой левой пассажирской двери удаляем резиновый уплотнитель и снимаем удерживаемую двумя винтами накладку порога;
- демонтируем нижнее крепление пассажирского ремня безопасности, предварительно сняв защитный колпачок;
- ту же операцию проделываем с верхним креплением ремня безопасности;
- откручиваем винт крепления пластиковой накладки боковой стойки, тянем её на себя и откладываем в сторону;
- в нижней части облицовки видим пластмассовый пистон, осторожно, чтобы не сломать, вынимаем его;
- открываем дверь багажника, убираем резиновый уплотнитель;
- демонтируем левую направляющую ремня безопасности, предварительно сняв пластиковую накладку;
- поступаем аналогичным образом с другой направляющей, открутив верхнее крепление;
- открылся доступ к винту обшивки, откручиваем его, снимаем крышку;
- отсоединяем разъёмы проводов;
- демонтируем декоративную накладку кромки багажного отделения, просто потянув её в вертикальном направлении;
- находим внизу пистон, освобождаем его, потянув на себя;
- поднимаем лёгким рывком вверх облицовку и получаем неограниченный доступ к заднему отопителю.
Дальнейшие действия зависят от того, что вы планируете делать. Например, можно выполнить промывку радиатора, отсоединив два шланга и заменив их своими, идущими к ёмкости с очистительной жидкостью и помпе (насосу, компрессору). Если в результате промывки выясняется, что имеются течи или избавиться от загрязнений не удалось, остаётся один выход – замена задней печки Volkswagen Sharan на новую.
Если дополнительный отопитель для вас обуза и вы в будущем не планируете производить ремонтные работы, связанные с восстановлением его работоспособности, советуем изучить способы, как заглушить заднюю печку на Sharan. Самый простой из них – просто пережать шланг подачи антифриза, идущий к радиатору. Второй, более трудоёмкий способ – установить вместо тройников-разветвителей прямые трубки. Оба метода являются безопасными, оба не повлияют на работу остальной части системы охлаждения и отопления автомобиля.
Отчет: замена лампочек в задних фонарях.
Здравствуйте,решил написать отчет о замене лампочек в задних фонарях. Тема для тех,кто с проблемой перегоревших лампочек не когда не сталкивался,новичков автолюбителей.Итак,начнем.Прежде всего хочу сказать,что совершенно не обязательно ехать в мастерскую и переплачивать деньги за то,что можно достаточно быстро и просто сделать самому.
У Вас загорелась тревожная лампочка(Частичный или полный отказ наружных световых приборов или сбой системы адаптивного освещения,в случае пяти секундного мигания при каждом включении зажигания:включен режим путешествия).Первым делом надо выявить перегоревшею лампочку,будьте внимательнее,перегореть может и не одна лампочка,как это случилось у меня.Покупаем лампочку в любом магазине автозапчастей,брать лучше с запасом,в дальнейшем пригодится.Рассмотрим на моем примере.У меня перегорела лампочка заднего правого стоп сигнала,в этом случае нам нужна 21Вт 12В одноконтактная лампочка.В случае если Вы не знаете,какую Вам нужно лампочку,просто снимите сгоревшею и посмотрите что на ней написано или просто покажите ее продавцу.Покупать китайскую лампочку не стоит,так как это скажется на сроке ее службы,берите Филипс и Осрам,я взял Филипс,цена 60 рублей за две штуки.
Далее подробнее о процессе разбора фары.На третьем фото мы видим маленькую дырочку с низу на черной накладке фары,наша первая задача,снять эту самую накладку,засовываем крючок в выше упомянутое отверстие(должен быть в рем комплекте),если нет,делаем его сами,я так и сделал.
Поддеваем и тянем накладку к багажнику(на себя),внизу она зафиксирована крепче всего.Далее берем крестовую отвертку и откручиваем два болта(видно на фото).
С противоположенной стороны фара держится на двух защелках,сдвигаем фару от багажника,наружу машины.Будьте аккуратнее,верхнею защелку снять легко,нижнею не много по сложнее,не повредите защелки.
Далее все просто,поймете сами.
Вытаскиваем лампочку,сдвинув ее не много в сторону далее на себя и ставим новую.После чего проверяем работоспособность лампы и собираем все назад,с этим проблем не возникнет.Согласитесь,процедура не сложная и сделать ее самому просто,дешево и приятно.Лучше не медлите с этим и надеюсь кому-то поможет мой мануал.Только для Туран 1Т1 и 1Т2.
Как заменить заднюю фару автомобиля в 3 простых шага
Замена разбитых задних фонарей не всегда означает, что нужно спешить в автомастерскую. На самом деле это довольно простая работа, которую вы можете сделать с помощью некоторых базовых инструментов и некоторого количества терпения всего в 3 шага.
Найдите замену
Найти замену заднего фонаря относительно легко. Большинство компаний, занимающихся автомобильными деталями, продают недорогие запчасти для оригинального оборудования. Точно так же многие авто дилеры имеют простые в навигации вебсайты, которые продают запчасти по сниженным ценам. Если вы не боитесь купить деталь, сделанную не производителем вашего автомобиля, убедитесь, что продавец указывает ее в качестве контрактной (или сертифицированной). Сертифицированная деталь гарантированно подходит и работает так же, как оригинал, но обычно стоит на порядок дешевле.
Определите способ крепления вашего заднего фонаря
Производители автомобилей, как правило, используют два разных метода крепления задних фонарей к кузову автомобиля.
Резьбовые шпильки
В первом методе используются резьбовые шпильки, встроенные в задний фонарь. Эти шпильки вставляются в отверстия в листовом металле и крепятся гайками.
Захваты с фиксатором
Винты используются для второго метода, чтобы закрепить один конец фонаря, в то время как невыпадающие шпильки / гнезда удерживают другой конец на месте.
Снимите и замените старый задний фонарь
Если ваш фонарь крепится с помощью резьбовых шпилек, выполните следующие действия: найдите гайки и снимите их с резьбовых шпилек с помощью глубокого гнезда и храповика.
Если на вашем автомобиле установлен захват с фиксатором, делайте следующее:
Выкрутите винты со стороны багажника или ворот задних фонарей. Они обычно скрыты под крышками. С помощью деревянного или пластикового инструмента вытащите шпильку из гнезда. Не используйте отвертку, так как вы можете поцарапать краску вашего автомобиля.
После того как задний фонарь отсоединен:
Освободите фиксатор и поверните его, чтобы снять патроны лампочки. Если вы не заменяли лампочки в течение последних двух лет, сделайте это сейчас, пока все находится в разобранном состоянии. Чтобы установить новый задний фонарь после замены ламп, выполните следующие действия в обратном порядке. Даже если вы никогда не заменяли сломанный задний фонарь, вы можете сделать это довольно легко, используя всего несколько простых инструментов.
Как снять задний бампер шаран
Выдалось пара свободных часов в субботу.
Решил поехать к тестю на эстакаду за гаражом…
При себе имел набор инструментов force на 82 предмета, собственно фаркоп и желание его поставить.
1. Для снятия надо открутить 3 самореза с головой род звезду, если по-модному, то под торкс 🙂 .
2. далее снимаем пластиковые панели-заглушки-накладки, которые находятся под задними фарами. Снимаются они путём сдвижения панели назад по ходу движения. Там крепления в виде зашелок. отсчелкиваем, только аккуратно.
3. род этой заглушкой ещё по одному болту код торкс по-больше.
4. далее под машиной надо открутить по 2 болта с каждой стороны в креплении усилителя бампера
5. далее, чтобы снять бампер надо отсчелкнуть его по бокам — по две защёлки с каждой стороны
6. теперь бампер должен сняться без проблем
Сборка наоборот.
Вот только мне надо было поставить фаркоп, а он без снятия усилителя не ставился.
Собственно, с бампера откручиваем усилитель: он на 4 болтах род торкс.
установка фаркопа заключалась во всовывании его в отверстия в усилителе кузова и вкручивании 3 болтов с каждой стороны на 16. Для удобства снял крюк. При вкручивании болтов слева пришлось отгибать тепло защиту выхлопушки.
Демонтаж заднего бампера Volkswagen Sharan
Как снять задний бампер Volkswagen Caddy
Арки Пороги Бампер Ремонт ALHAMBRA
Ремонт порога и снятие крыла фольсваген ШАРАН / Volkswagen Sharan
Как снять задний бампер ФОЛЬКСВАГЕН БОРО
Быстросъемный фаркоп с крюком A40V от Westfalia
Снять задний бампер на пассате B6
Stoßstange hinten demontieren | Golf 4 IV Heckstoßstange wegbauen | DIY Tutorial
Как снять бампер фольксваген поло за 5 минут (видео)
VW Sharan заклинила задняя направляющяя
Задний бампер
1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

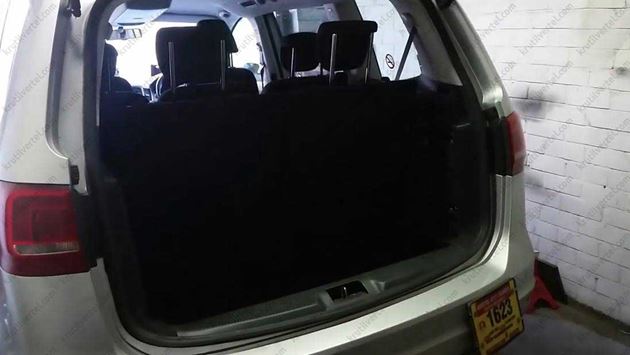

2. Открываем дверь багажного отделения.
3. Чтобы получить доступ к верхним винтам крепления заднего бампера, необходимо снять задние комбинированные фонари.

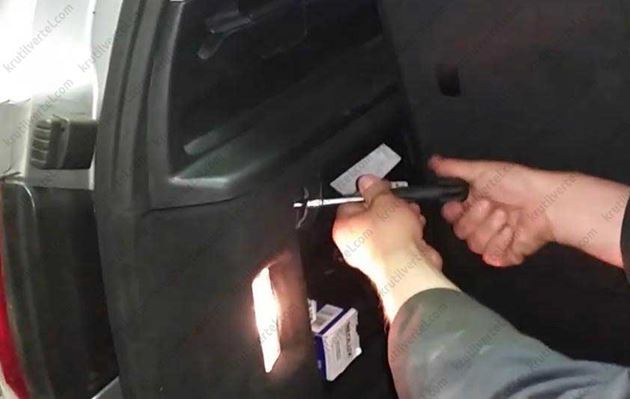

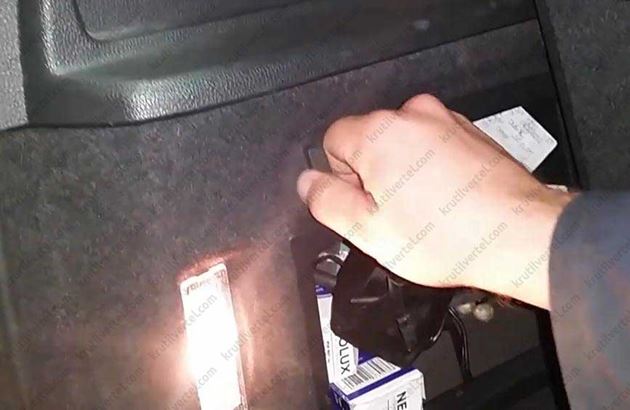

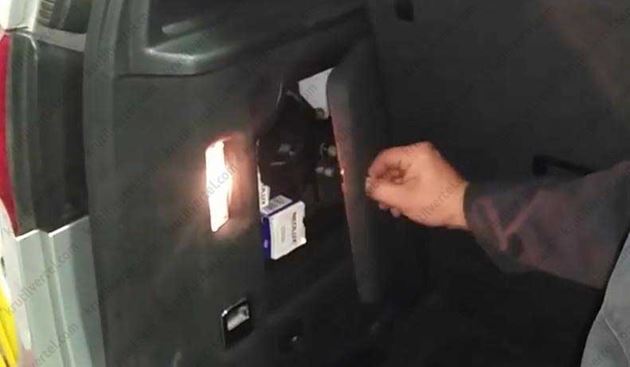

4. Сначала снимаем задний комбинированный фонарь с левой стороны, для этого выполняем следующее:

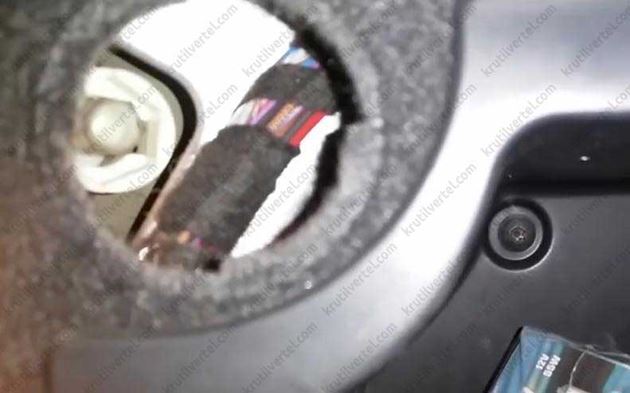

… чтобы получить доступ к пластиковому болту крепления заднего фонаря.
Примечание:

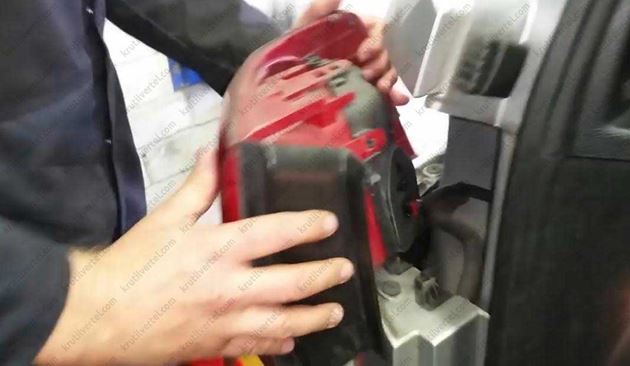

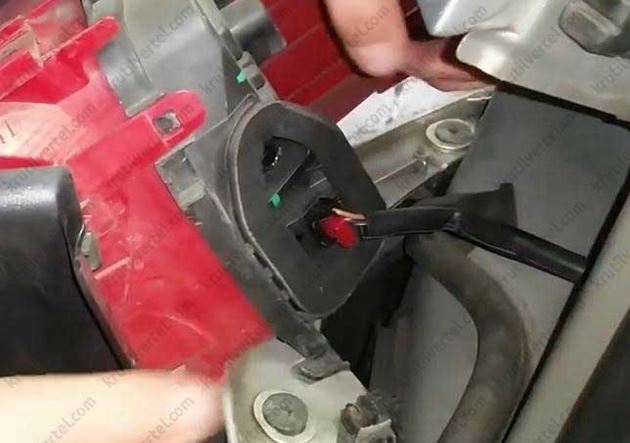

При отворачивании болта, придерживаем задний фонарь, чтобы он не выпал.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Задний бампер
1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.
2. Открываем дверь багажного отделения.
3. Чтобы получить доступ к верхним винтам крепления заднего бампера, необходимо снять задние комбинированные фонари.
4. Сначала снимаем задний комбинированный фонарь с левой стороны, для этого выполняем следующее:
… чтобы получить доступ к пластиковому болту крепления заднего фонаря.
Примечание:
При отворачивании болта, придерживаем задний фонарь, чтобы он не выпал.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку "Купить". Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку "КУПИТЬ" Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
На сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку "Pay Now (Оплатить)".
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Читайте также:
