Чистка или замена элементов вентиляции картерных газов. VOLVO S70, 850, V70I, C70I

Система вентиляции картерных газов – очень важный элемент элемент двигателя. У моторов Volvo она, безусловно, имеет свои особенности. В двух словах система действует следующим образом:

В блоке двигателя, в результате его работы, небольшое количество газов из камеры сгорания так или иначе проникает сквозь компрессионные кольца в корпус в картер создают внутри блока избыточное давление. Это избыточное давление допускать нельзя, так как из-за него может выдавливаться масло сквозь сальники коленчатого вала и распределительных валов, выводя их из строя. Так же масло выдавливается через маслозаливную горловину и масляный щуп. Это избыточное давление, в виде отработанных газов в перемешку с каплями масла выводится через два патрубка в специальную пластмассовую коробку, называемую маслоуловителем или маслоотделителем. Расположена она на передней части блока двигателя, под впускным коллектором. Сам по себе маслоуловитель представляет собой пустую пластиковую коробку с внутренними перегородками. В результате попадания в него отработанных газов и масла, масло стекает обратно в блок двигателя, а газы по специальному патрубку отправляются обратно на впуск, для вторичного использования.

Следить за состоянием вентиляции картерных газов очень важно, так как в случае протекания сальников двигателя, работа по их замене будет очень трудоемкой и дорогой.

Для диагностики состояния вентиляции картера можно на заведенном двигателе надеть на маслозаливную горловину тонкую медицинскую перчатку. При нормальной работе системы вентиляции картера, перчатка может немного надуться и остаться в таком полу надутом состоянии. При забитой системе, она будет надуваться бесконечно пока не слетит с горловины. Так же, показателем неисправности системы можно считать синий дым, выходящий из горловины масляного щупа при заведенном двигателе, а так же характерный «пшик» в момент извлечения щупа из горловины.

Если вы заметили у себя вышеописанные признаки, значит необходимо срочно принимать меры по чистки или замене элементов вентиляции картера. Вся система состоит из нескольких элементов: бачка маслоуловителя, 2 патрубков отводящих давление из блока в маслоуловитель и одного патрубка ведущего очищенные от масла газы обратно на впуск. На атмосферных двигателях он идет на хобот перед дроссельной заслонкой, где через пластиковый пламегаситель входит в хобот. На турбированных двигателях, этот патрубок более длинных и до турбины, через специальный клапан стыкуется с основной магистралью подачи воздуха.

Прежде чем, снимать коллектор и смотреть состояние всей системы, проще проверить состояние пламегасителя или клапана. Бывает так, что при чистой системе вентиляции забитым оказываются именно эти элементы, блокируя собой всю вентиляцию. В таком случае их можно прочистить или заменить. Если эти элементы свободно пропускают воздух, а система не работает должным образом, то скорее всего причина именно в самой системе: в забитом бачке маслоуловителя и прилегающих патрубках.

О порядке работа я буду рассказывать на примере атмосферного 20-клапанного двигателя B5254, который можно встретить на моделях Volvo 850й и 70й серии

Для того, чтобы добраться до бачка и других элементов вентиляции, необходимо будет снять впускной коллектор. О том, как это делается, у меня есть отдельная статья по снятию и установке впускного коллектора на моторах volvo.

Когда коллектор снять, на передней части блок вы увидите чёрный пластмассовый бачок – это и есть маслоуловитель. Аккуратно открутите его от двигателя и все патрубки, идущие к нему. В большинстве случаев, он бывает полностью забит и самое просто – это просто его заменить. Стоимость оригинального маслоуловителя volvo составит порядка 1300-1500 рублей, аналог можно найти за 900-1000. При этом разницы не будет никакой – пластиковая коробка – она и есть пластиковая коробка. Однако если возможности купить новый нет, то придется долго и упорно отмачивать в бочок в чем-то типа керосина, а потом выковыривать отверткой оттуда сгустки и черную жижу, которую очень сложно растворить. Так же, стоит осмотреть резиновые патрубки, если они наглухо забиты или стали каменными, то проще купить новые, стоят они не космических денег.

Хочу обратить внимание, что если не покупать новые элементы а частично очистить старые, то система забьется и перестанет работать намного раньше, чем при установке всех новых элементов. Это из-за того, что при загрязнения одного из элементов, система сразу начинает работать под большим давлением и скорость загрязнения других элементов вентиляции картера возрастает в геометрической прогрессии.

Стоимость всех новых элементов сразу составит порядка 4-5 тысяч рублей, но, скорее всего, при таком подходе, система не побеспокоит вас в ближайшие 30-40 тысяч километров!

Однако, есть одна ситуация, при которой даже новый бачок вентиляции картера и вся система может выйти из строя очень быстро. Это тот случай, когда компрессионные кольца изношены, компрессия сильно снижена, а в блок попадает в разы большее количество отработанных газов. В этом случае, поршневые кольца необходимо заменить, иначе даже абсолютно новая система вентиляции картерных газов прослужит не долго и не будет справляться с таким большим давлением, а это приведет к замене не только колец, но и всех сальников блока двигателя.

Так что, регулярно обращайте внимание на то, какое давление у вас в блоке и, в случае обнаружения проблем, не затягивайте с их решением! Удачи!

Таблица с графиком TO Volvo V60

Для уверенной в безопасной езды на Volvo V60 рекомендуется регулярное посещение сервиса для проведения планового обслуживания. Все необходимые работы по ТО обеспечат мастера «Автомаксимум». Наши специалисты тщательно проверяют все узлы и агрегаты автомобиля, проводят комплексную диагностику, что позволяет выявить потенциально опасные участки, чтобы своевременно предотвратить серьезные проблемы и дорогостоящий ремонт. Мы проводим все работы с учетом регламента завода-изготовителя и используем при этом сертифицированное оборудование.

Ниже приведена таблица ТО автомобилей с двигателями: B4164TX, B4164TX+MPS6, B4204S, B4204TX, B4204X+MPS6, B5204T, B5254T, B5244S, B6304T, B6324S, B8444S, D5244T, D5204T

Работы по техническому обслуживанию	ТО 1 3 мес.	ТО 2 20 тыс	ТО 3 40 тыс	ТО 4 60 тыс	ТО 5 80 тыс	ТО 6 100 тыс	ТО 7 120 тыс	ТО 8 140 тыс	ТО 9 160 тыс	ТО 10 180 тыс	ТО 11 200 тыс
Проверка на наличие бюллетенеи качества
Управление АКПП: проверка селектора, проверка
Наружное и внутр. освещение, световая сигнализация, подсветка панели
Звуково сигнал: проверка ДУ и сигнализации
Омыватели и очистители ветровых стекол и фар: проверка износа
Ремни безопасности: проверка
Камера предупреждения столкновения: очистка стекла перед линзой
Зеркала заднего вида: проверка функционирования, крепления
Комлект для временноий герметизации шин: проверка контеийнера
Двери, капот, крышка багажника: проверка замков и смазки
Операции под автомобилем
Двигатель, трансмиссия, АКПП, агрегаты AWD: проверка на наличие утечек
Шины, диски: проверка износа, повреждения, проверка давления в шинах
Приводные валы: проверка наличия люфтов, проверка резиновых чехлов
Карданная передача: проверка универсального шарнира и подвесного подшипника
Тормозные колодки и диски: проверка толщины и равномерности износа
Трубопроводы топливной и тормозной систем: проверка надежности
Выхлопная система: проверка выхлопной системы
Подвеска, рулевое управление: проверка состояния
Топливный фильтр: замена
Операции под капотом
Моторный отсек: проверка жидкостей
Двигатель: замена масла, маслянного фильтра
Коробка передач: замена масла, масляного фильтра
Свечи зажигания: замена
Фильтрующий элемент воздушного фильтра: замена
Аккумуляторная батарея: проверка клемм, крепления, электролита
Наружный ремень привода агрегатов, натяжное устройство: замена
Ремень привода вспомогательных агрегатов: замена
Ремень ГРМ , натяжное устройство, ролик: замена
Фильтр вентиляции картера (в корп. возд. фильтра): замена
Резиновое соединение генератора: замена
Тормозная жидкость: замена
Воздухоочиститель, салон: замена

Профессиональное техобслуживание автомобиля дает возможность диагностировать неисправности, до наступления критической ситуации. Поэтому соблюдение графика ТО – одно из правил для избежания непомерных затрат из-за серьезных поломок в будущем. Также техобслуживание предполагает замену определенных расходников, которые имеют ограниченный ресурс. Все действия наши специалисты проводят, исходя из настоящего пробега авто.тОсновные работы по техобслуживанию:

замена масла, фильтров, колодок и прочих расходников;
чистка форсунок и смазка шарниров;
проверка электрики;
диагностика тормозной системы;
замена ремня ГРМ.

Наши техцентры располагают необходимыми техническими и кадровыми ресурсами для качественного и оперативного проведения работ по ТО. При этом стоимость наших услуг доступна для большинства автолюбителей. В нашем распоряжении – передовое оборудование и качественные детали. Наши центры находятся в рядом с метро Авиамоторная (Лефортово), Электрозаводская, Семеновская, Соколиная гора и Шоссе Энтузиастов. Помимо этого, нас можно найти в СЗАО на Волоколамской, Тушинской, Сходненской и рядом с Мякинино.

Масло в воздушном фильтре, вентиляция картера

решил почистить воздушный фильтр, а когда открыл то увидел что фильтр в масле(чуть чуть) и губка пропитана маслом. Уровень масла существенно не изменился. Похоже на разовый выброс масла.

Насколько сильно должно дуть из вентиляции картера?

воздушный фильтр, неисправность, система вентиляции двигателя, pcv, масло, вентиляция картера, поролон

масло было на губке, когда стоял впуск доресталинговый, после смены - туда не летит. просто испаряется)))

я в своё время для контроля снял трубку с корпуса, одел на неё фильтр от ваза (тонкой очистки) и наблюдал когда пятна появятся - при гор езде или на оборотах. да так и не увидел. можешь поэкперементировать.
НО фильтр нужен, тк на оборотах туда воздух начинает сосать

21 мая 2013

Ребят ситуация такая - у меня двигатель 1.6 100л.с фф2 дорестайл, купил я крышку на двигатель от вольво, поставил. Прошло уже достаточно много времени и тут я решил поменять свечи - все норм заменил, но крышку эту не поставил назад. И вот спустя 2 дня открыл капот и офигел, весь двигатель и подкапотное пространство в какой то эмульсии похожее на масло. Проверил уровень - практически не изменился. Завел движок и увидел что капельки масло вылетают из дырок в клапанной крышке к которым крепилась эта самая крышка от вольво, но ведь раньше все было норм (когда вообще этой крышки не было) ничего никуда не летело движок был чистый, что могло произойти? Подозреваю что картерным газам некуда выходить и начинает кидать масло изо всех щелей.

П.с недавно менял эту губку - поставил обычный поролон.

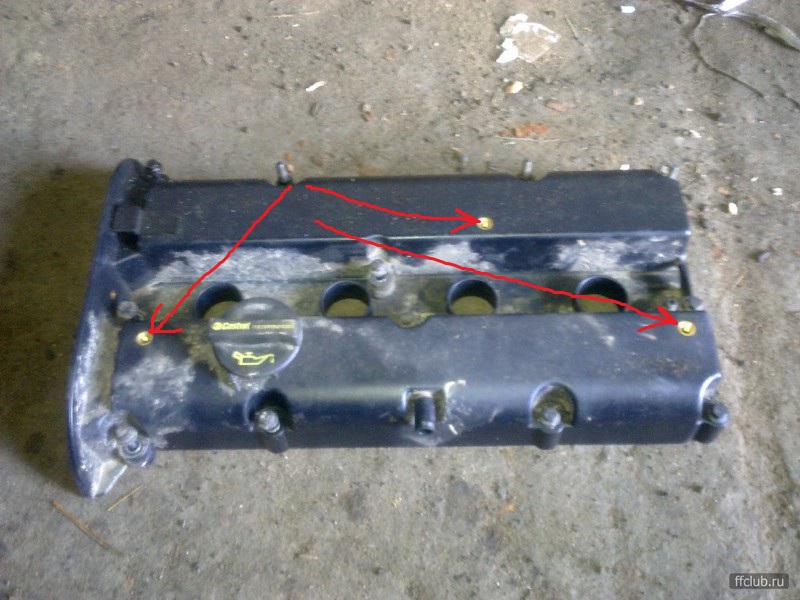

З.Ы На фото отмечены дырки через которое кидает масло.

Вольвоклуб Auto4life.RU

Газовый фильтр, вентиляция картера!?

Нашел в программе технического обслуживания на 60 тыс. пробега такой пункт:

Газовый фильтр, вентиляция картера,
в корпусе воздухоочистителя
- замените
с пометкой: Применимо только к B4xx4Sx

И есть пункт:
Воздухоочиститель, двигатель
- замените
с пометкой: Очистите корпус воздухоочистителя.

У меня B4204S3
V 2 л. МКПП

Это замену воздушного фильтра на две операции расписали (чистка корпуса и замена фильтра) или там есть еще какой-то фильтрующий элемент? Может кто знает?

Вот также на меня мальчишки в школе смотрели на уроках физики по двигателю внутреннего сгорания

Система вентиляции картера предназначена для уменьшения выброса вредных веществ из картера двигателя в атмосферу. При работе двигателя из камер сгорания в картер могут просачиваться отработавшие газы. В картере также находятся пары масла, бензина и воды. Все вместе они называются картерными газами. Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя.

На современных двигателях применяется принудительная система вентиляции картера закрытого типа . Система вентиляции картера у разных производителей и на разных двигателях может иметь различную конструкцию. Вместе с тем можно выделить следующие общие конструктивные элементы данной системы:
•маслоотделитель;
•клапан вентиляции картера;
•воздушные патрубки.

Схема системы вентиляции картера
Маслоотделитель предотвращает попадание паров масла в камеру сгорания двигателя, тем самым уменьшает образование сажи. Различают лабиринтный и циклический способы отделения масла от газов. Современные двигатели оборудованы маслоотделителем комбинированного действия.

В лабиринтном маслоотделителе (другое наименование успокоитель) замедляется движение картерных газов, за счет чего крупные капли масла оседают на стенках и стекают в картер двигателя.

Центробежный маслоотделитель производит дальнейшее отделение масла от картерных газов. Картерные газы, проходя через маслоотделитель, приходят во вращательное движение. Частицы масла под действием центробежной силы оседают на стенках маслоотделителя и стекают в картер двигателя.

Для предотвращения турбулентности картерных газов после центробежного маслоотделителя применяется выходной успокоитель лабиринтного типа. В нем происходит окончательное отделение масла от газов.

Клапан вентиляции картера служит для регулирования давления поступающих во впускной коллектор картерных газов. При незначительном разряжении клапан открыт. При значительном разряжении во впускном канале клапан закрывается.

Работа системы вентиляции картера основана на использовании разряжения, возникающего во впускном коллекторе двигателя. Посредством разряжения газы выводятся из картера. В маслоотделителе картерные газы очищаются от масла. После чего, газы по патрубкам направляются во впускной коллектор, где смешиваются с воздухом и сжигаются в камерах сгорания.

В двигателях с турбонаддувом осуществляется дроссельное регулирование вентиляции картера.

Добавлено спустя 5 минут 56 секунд:

Добавлено спустя 28 минут 50 секунд:
hudson
Дооолго Вы аву выбирали

В exist по запросу дали номер 31274161 (volvo фильтр), в спецификации VIDA это некая вставка фильтра под №5.
!?

hudson
Что узнать то хотите?

Там ж в комплете какая то вставка, сеточка. еще что-то. уж не помню

Добавлено спустя 9 минут 30 секунд:
Почитайте вот для повышения образованности - Ремонт маслоуловителя.(фото)

hudson
Ррррррр!
Если есть желание, то меняйте ещё, как написано в Виде, газовый фильтр.
он же фильтр картерных газов. он же маслоуловитель. он же маслоотделитель

Добавлено спустя 14 минут 43 секунды:
Кстати, сейчас нашла, что "Вентиляция картера. Очистка" предусмотрена только на 120 тысяч и то для 6-ти цилиндровых двигателей

Это вроде регламент от "Независимости" (для машин с межсервисным интервалом 15 тыс.км)

Вот, нашел на форуме ford focus:
Снимаем крышку кожуха воздушного фильтра.

Видим воздушный фильтр.
Губчатый фильтр находится под ним.

Вытаскиваем воздушный фильтр.
Очищаем корпус воздухоочистителя

Достаем поролоновую губку.

Промываем, отжимаем, сушим или меняем.

PS Если соберусь сам менять - выложу оригинальные фотки.

Добавлено спустя 2 минуты 50 секунд:

Автор: Roman Drobov(rwd) 2002-01-16 10:33:56
Источник: auto.ru

Единственно нужно куча времени и аккуратность.
/Своим опытом делится VolvoUser/ Вкратце так.
1) Снял воздушный фильтр, массметр, дроссельную заслонку.
2) снял топливную магистраль с форсунками
3) Снял трубки вентиляции картера от др. заслонки до левой части коллектора.
4) открутил впускной коллектор. ! _Около ремня ГРМ есть один болт к которому трудно добраться_! 5) Снял хомуты, которые крепят две короткие трубки к маслоотделителю и блоку.
6) Снял сам маслоотделитель.

Ключевые моменты!
1) Пойди в магазин и ЗАКУПИ НОВЫЕ ХОМУТЫ . Разных размеров. Те что ставят на заводе очень легко снимаются и безумно сложно ставятся обратно. Я, правда, поставил, но что мне это стоило.
2) Имеет смысл купить новую прокладку дроссельной заслонки.
3) НЕ СЛОМАЙ ТОНКУЮ ТРУБКУ вентиляции картера, которая идет слева от коллектора к дроссельной заслонке. ОНА ОЧЕНЬ ХРУПКАЯ.
Я так, например, сломал и пришлось сращивать.

Советы по промывке вентиляции от сервисмена(RUS`а)
1 Для начала я бы прочистил дроссельную заслонку и трубочки подходяще-отходящие от неё,бывает забита самая маленькая и из-за этого давит и через щуп и через прокладку маслозаливной горловины.Если не поможет,то снятие-установка впускного коллектора и чистка маслоотделителя системы вентиляции картерных газов. Вроде так :о)))
2(ПЫС)
2а Снимаешь корпус воздушного фильтра
2б Рычаг положения АКПП ставишь в N
2в На селекторе отмечаешь положение корпуса-центрального вала
2г Откручиваешь ценральную гайку (если отломишь - замена,110 уев вместе с разъемом,поэтому для начала побрызгать ВД40 :о)
2д Снимаешь его,но не отсоединяй от разъема - там одноразовый пластмассовый корпус,сломаешь 99,9%
3 На корпусе есть три винтика,откручиваешь их,аккуратно располовиниваешь и убираешь всю грязь с контактов ( но проверь внутри все внимательно на наличие каких-либо не устраивающих тебя факторов
3а Промаж всё новой смазкой,желательно типа технического вазелина,и собираешь обратно
3б Ставь на место по ранее установленным меткам,момент затяжки там небольшой,примерно 10
4 Включи зажигание,поставь рычаг в положение R и проверь лампочки заднего хода
5 Затем проверь крутит ли стартер в положениях R,D,1 и 2
Затем заведи автомобиль в положениях P и N

Патрубок воздушного фильтра – деталь, требующая повышенного внимания

Кто-то, возможно, считает, что патрубок воздушного фильтра относится к разряду таких деталей автомобиля, которым не стоит уделять особого внимания, а его повреждение не приведет к серьезным последствиям. Увы, это не так.

Для чего нужны патрубки воздушного фильтра?

Как известно, в автомобиле для получения топливно-воздушной смеси используется чистый, отфильтрованный от пыли и других составляющих забортной среды (насекомые, абразивная грязь и прочее), воздух. Если, к примеру, песчинки пыли через камеру сгорания попадут в цилиндр, то они могут повредить его поверхность или кольца. Плотность контакта между этими деталями будет нарушена – компрессия снизится, а мощность двигателя упадет. Помимо этого в царапинах цилиндра будет оставаться масло, которое будет сгорать, что приведет к появлению дыма в выхлопных газах и необходимости подливать смазывающую жидкость из-за ее выгорания. Поэтому воздух подается через специальный фильтр, где и проходит очистку.

Кроме того, двигатель «не любит» горячий воздух – все замечали, что летом в жару мощность, приемистость мотора снижается и он как бы нехотя разгоняет автомобиль. Поэтому воздушный фильтр устанавливают не непосредственно на двигатель, а с некоторым выносом – в то место, которое конструкторы-разработчики смогли ему выделить в подкапотном пространстве, но как можно дальше от жара двигателя и набегающего потока воздуха, проходящего через радиатор охлаждающей системы. Подача воздуха от фильтра к двигателю осуществляется через патрубок.

В автомобилях с расположением фильтра у рамы радиатора, в углу между крылом и передней панелью моторного отсека дополнительно устанавливают воздухозаборные патрубки. Они подсоединяются к входному отверстию фильтра и располагаются таким образом, чтобы в них воздух поступал свободно и как можно чище и прохладней. То есть их воздухозаборные концы выносят перед радиатором, подальше и повыше от колес, замкнутого пространства, если в нем установлен фильтр и где нарушена циркуляция. Это обеспечивает не только хорошую подачу прохладного воздуха, но и защиту фильтра от дорожной грязи и мусора:

Забор воздуха производится в конструктивно допустимой максимально безопасной по вероятности попадания грязи и пыли области подкапотного пространства.
Если в поступающем воздухе что-то будет, то мелкий мусор (пыль) частично и большая часть крупного осядут или будут задержаны в заборном патрубке, а затем сами оттуда выпадут.

Благодаря этому воздушный фильтр сможет прослужить предусмотренный для него изготовителем срок.

Зачем ремонтировать или менять поврежденный патрубок?

В случае если поврежден впускной патрубок воздушного фильтра, расположенный между последним и двигателем, в мотор будет подсасываться неочищенный воздух, не прошедший фильтрацию. К чему это может привести рассматривалось выше. Последствия выхода из строя воздухозаборного патрубка перед фильтром тоже очевидны. Во-первых, он будет брать воздух из непредусмотренного конструкторами места, а значит – либо недостаточно прохладный, либо недостаточно чистый. Во втором случае фильтр быстрее загрязнится и не сможет обеспечивать двигатель необходимым объемом воздуха – мотор начнет «задыхаться», его мощность снизится. Во-вторых, порванный, а особенно укоротившийся против первоначальной длины патрубок не сможет полноценно защищать фильтр от дорожных мусора и грязи, что, опять же, приведет к быстрому забиванию фильтрующего элемента. Об этой функции воздухозаборного патрубка упоминалось выше.

Последствия эксплуатации автомобиля с неисправным патрубком фильтра очистки воздуха наводят на очевидный вывод – если эта деталь повреждена, то ее надо менять.

Покупка и установка нового воздухозаборного патрубка обойдется гораздо дешевле, чем частая замена воздушного фильтра. Затраты на патрубок между фильтром и двигателем ничто по сравнению с расходами на ремонт последнего. Даже в крайнем случае, когда нет возможности купить или в продаже нет качественного, нужного изделия, нельзя оставлять патрубок в плачевном состоянии. Надо попытаться его подремонтировать, используя скотч, клеящую изоляционную ленту, обрезки или фрагменты других патрубков.

Откуда и почему в патрубке фильтра появляется масло?

С патрубками фильтра очистки воздуха случаются «истории» более «интересные», чем механическое повреждение целостности, но являющиеся следствием неисправностей других систем автомобиля. Речь идет о появлении масла внутри воздуховода между фильтром и двигателем. Попадает оно в него через сапун (трубку), соединенный с картером и служащий для отвода картерных газов в патрубок. Когда все системы автомобиля работают исправно, то в патрубок поступают только газы. Если что-то не в порядке, то к последним добавляются пары масла, которые оседают в виде жидкой или густой вязкой консистенции на стенках воздуховода.

На самом деле, причина появления масла в патрубке воздушного фильтра только одна – повышенное давление картерных газов (больше предусмотренного для нормальной работы двигателя). Но это явление, в свою очередь, может быть следствием одной или нескольких разных неисправностей либо неправильной эксплуатации автомобиля, например:

уровень масла в картере двигателя выше максимально допустимого;
грязный фильтр очистки воздуха;
не работает (забита) система (канал) вентиляции картера;
забита выхлопная система (например, расплавился катализатор);
на поршнях залегли компрессионные кольца;
разрушение перегородок поршней;
разрушение или износ цилиндропоршневой группы.

Дело в том, что функционирование впускной системы и выпускной (бензин, воздух, выхлоп) взаимосвязаны между собой и при этом рассчитаны на определенное сопротивление (давление). И поэтому, как только одно из звеньев этой общей цепочки дает сбой, он тотчас «вылезет» в другом месте. Давление газов увеличилось в картере – патрубок воздушного фильтра покрылся масляной пленкой.

Устранение причин, приводящих к появлению масла в патрубке

Выше были рассмотрены факторы, приводящие к повышению давления картерных газов и, как следствие, к появлению масла в воздуховоде воздушного фильтра. Первый из них – высокий уровень смазывающей жидкости в картере двигателя. Когда масла больше максимального уровня, внутренний свободный объем картера уменьшается, что и приводит к повышению давления в нем. В этом случае необходимо слить излишки и в последующем стараться поддерживать уровень смазки двигателя посередине между отметками MAX и MIN на щупе.

Когда забит воздушный фильтр, это не только приводит к снижению мощности двигателя и возможности возникновения ряда других неисправностей, но и к изменению давления в картере. Когда мотору не хватает воздуха, то создается избыточное давление в каналах его поступления. Если все соединения достаточно герметичны, то происходит подсасывание недостающего объема газа через сапун, подведенный к патрубку фильтра, из картера. Так в этом случае масляные пары поступают в воздуховод. Простой и быстрый выход из этой ситуации – замена воздушного фильтра (если он действительно грязный и причина появления масла в нем).

Понятно, что если не работает (забита) система (канал) вентиляции картера, то в последнем будет повышенное давление газов. Речь идет о специальных каналах в блоке цилиндров и тонком шланге между дроссельной заслонкой и клапанной крышкой. Этим средствам вентиляции картера характерно закоксовываться, если используется некачественное или старое, вовремя не замененное, масло, которое начинает терять свои свойства, переходит в состояние смолы и забивает внутренний просвет каналов. Также, зимой, в сильный мороз, данные системы вентиляции картера могут перемерзать – в них прихватывает скопившийся конденсат.

В последнем случае достаточно погонять двигатель на холостых оборотах и лучше это делать в профилактическом порядке около получаса каждый раз при утреннем запуске. Если каналы вентиляции забиты грязью и маслом, то придется их прочищать и промывать. Начинать следует с трубки между дроссельной заслонкой и клапанной крышкой. Если это не поможет, то придется вскрывать двигатель и прочищать каналы в нем. Эту работу лучше доверить специалистам.

Случай, когда причиной попадания масла в патрубок стала забитая расплавленным катализатором выхлопная система, крайне редкий. Описывается он всего один раз и для автомобиля ВАЗ 21124. Автор (хозяин авто) этой истории утверждает, что в его машине маслом заливало аж сам воздушный фильтр. После всех промывок и прочисток двигателя, регулировки и замены некоторых деталей никаких изменений не последовало. До разборки самого мотора дело дойти не успело, так как он не дымил, хотя тупил, много ел топлива, и к тому же вдруг был обнаружен расплавленный катализатор. После прочистки выхлопной системы, как утверждает автор, автомобиль стал работать идеально и патрубок воздушного фильтра с тех пор не загрязнялся масляными подтеками.

Когда причина кроется в цилиндропоршневой группе?

Если произошло разрушение цилиндров или залегание компрессионных колечек, то часть энергии взрыва смеси в цилиндре будет направлена непосредственно в картер вместе с выхлопными газами, что и создаст в нем избыточное давление. Но в этом случае будут наблюдаться соответствующие сопутствующие признаки подобной неисправности:

затрудненный пуск двигателя;
его неустойчивая работа на холостых;
снижение мощности мотора;
компрессия в цилиндрах ниже заявленной производителем;
задымленность выхлопа;
другие.

В этом случае придется обращаться к специалистам, чтобы они провели дополнительную диагностику двигателя и при подтверждении предварительного диагноза произвели необходимый его ремонт. Но делать это надо только после того, как были проверены и испробованы все остальные способы устранения попадания масла в патрубок. Если они помогут, то не исключено, что с двигателем вовсе не все так плохо и ему достаточно уделить гораздо меньшие внимание и заботу, чем кажется на первый взгляд.

Что необходимо сделать после устранения попадания масла в патрубок

Так как масло в патрубок попадало в виде паров, то часть его разносило по патрубку в направлении двигателя до дроссельного узла и дальше. В первую очередь страдает от этого непосредственно дроссельный узел. Поэтому в нем обязательно промывают вентиляционный канал, через который подается воздух из патрубка фильтра. Желательно также промыть весь дроссельный узел, просмотреть на наличие следов масла и при необходимости прочистить каналы, трубки, отходящие от него.

Скорее всего потребуется прочистка сепаратора, находящегося в крышке головки блока цилиндров. Надо будет также очистить патрубок фильтра, а при необходимости – поменять его. Обязательно следует проверить в каком состоянии сам воздушный фильтр – не залит ли он маслом и не требуется ли его замена. На этом работы по устранению масла из патрубка фильтра воздушной очистки можно считать завершенными.

Просто, но не гениально: что может не работать в системе вентиляции картера?

Иногда с автомобилем случаются вещи, которые сильно расстраивают его владельца. Что-то стал жрать масло, дроссельная заслонка постоянно грязная, масло из всех щелей течёт… Даже воздушный фильтр в этом масле. Наверное, пора думать о «капиталке». Деньги, деньги, деньги. Боль, тоска, безысходность. А может, рано точить бритву и наполнять ванну тёплой водой? Может, не всё так плохо, и решение проблемы кроется в маленькой и не такой уж дорогой детальке со странным названием «клапан PCV»?

Теория газов

Все мы прекрасно помним, что мотор работает вследствие сгорания топливо-воздушной смеси. В момент, когда в камере сгорания начинается этот очень красивый, но невидимый глазу процесс, там резко возрастает давление. Это давление толкает поршень вниз, поршень давит на свою шейку коленвала, а тот выполняет свою непосредственную работы: преобразует поступательное движение шатуна поршня во вращательное, которое передаёт на маховик двигателя. Картинка идеальная, но в жизни, как вы понимаете, что-то всегда идёт не так. В нашем случае не все газы, образующиеся во время горения, выходят потом через выпускной клапан в систему выпуска. Часть их обязательно прорывается в картер. Грубо говоря – под поршень. Происходит это по простой причине: как бы плотно ни прилегали компрессионные кольца, у них всегда есть хотя бы минимальный зазор – иначе поршень просто не смог бы ходить внутри цилиндра. А на холодном моторе этот зазор ещё больше, так что газ, который находится под очень большим давлением, лазейку в картер мотора всегда найдёт. Чем это грозит?

В этих газах есть всё то, чего не любит моторное масло. Не полностью сгоревший бензин, пары воды (они всегда есть в воздухе), частички нагара – всё это оседает в моторном масле. Ничего хорошего, конечно, после этого не происходит: масло усиленно стареет и перестаёт нормально работать. Но это не самое страшное.

Гораздо хуже, что в картере просто не должно быть высокого давления, а картерные газы его сильно увеличивают. Последствия этого процесса очень неприятные. Газы буквально распирают мотор, и он начинает выдавливать из себя всё лишнее. А когда мотор «пучит», лишним ему кажется всё: и картерные газы, и масло. Газы стараются выйти через масляный щуп, выталкивая его наружу, через маслозаливную горловину и все прочие места. В том числе – и через все уплотнения и сальники. Если ему удаются вытолкнуть сальник коленвала, то через него потечёт и масло.

Одним словом, как-то эти газы надо выводить. И для этого придумали систему вентиляции картерных газов.

Открыто и закрыто

Изначально система вентиляции была примитивной – открытого типа (или эжекционная). Помните такое потрясающее слово – сапун? Вот это и было той самой открытой системой вентиляции. Через гордо торчащий сапун в атмосферу выбрасывались картерные газы со всеми их прелестями в виде сажи, масла и прочей гадости. А иногда оттуда ничего не выбрасывалось, потому что особой эффективностью такая система не отличалась.

Не отличалась хотя бы просто потому, что на холостых оборотах давления картерных газов не хватало, чтобы они выводились из мотора. Всё прорвавшееся в картер в нём и откладывалось в масло. Кроме того, всегда была вероятность через сапун хватануть грязного воздуха, который потом оказался бы в картере. Там все примеси из этого воздуха осели бы в масло, а это существенно снизило бы ресурс цилиндро-поршневой группы. В общем, ничего хорошего в сапуне не было, и система прямо-таки требовала серьёзного пересмотра. И в результате такого пересмотра появилась современная система PCV (positive crankcase ventilation) – принудительная система вентиляции.

Системы PCV отличаются по реализации. Они могут быть проще или сложнее, с двумя контурами, с эжекторным насосом, с редукционным клапаном. Но мы рассмотрим самую простую и распространённую систему с одним клапаном PCV. Итак, как это работает?

Разработчики этой системы использовали особенность впускного коллектора: в нём создаётся разрежение. Особенно сильным оно бывает на холостых или минимальных оборотах. Если соединить тот самый воображаемый сапун открытой системы с впускным коллектором, разрежение будет вытягивать картерные газы. Кроме того, они будут поступать опять во впуск, а не в атмосферу, что люто обрадует экологов. Остаётся только решить две проблемы: как дозировать это самое «всасывание» со стороны коллектора и как не дать вместе с картерными газами попасть во впуск маслу и прочим ненужным там фракциям.

Решением первой задачи занимается как раз тот самый клапан PCV. Во время работы на минимальных оборотах он практически закрыт. А значит, в коллекторе остаётся разрежение, а так как в таком режиме выброс картерных газов минимален, даже небольшого их отвода вполне достаточно. По мере роста оборотов коленвала клапан начинает открываться. Это необходимо по двум причинам: во-первых, разрежение падает, а значит, нужно более интенсивно откачивать газы, а во-вторых, количество этих газов растёт. Открытие клапана позволяет удалять большое количество газов даже при небольшом разрежении во впускном коллекторе.

Второй вопрос – это очистка картерных газов. Тут есть несколько способов, но наиболее простой и очевидный – это установка маслоотделителя. В нём есть сложный лабиринт, по которому движутся газы. Во время прохождения лабиринта скорость движения падает, а капельки масла оседают на его стенках, откуда стекают обратно в картер. Более-менее чистый воздух после этого поступает опять во впуск. Конечно, маслоотделители бывают разных конструкций – лабиринтные или центробежные, но задачу они решают одну и ту же.

У системы PCV есть ещё одно небольшое, но важное преимущество: после пуска холодного мотора в мороз в дроссельную заслонку попадает и тёплый воздух из системы вентиляции. Прогрев проходит быстрее и теоретически – менее травматично для холодного пуска. Правда, при условии, что система исправна. А она иногда всё-таки выходит из строя.

Работает или нет?

Существуют десятки способов проверить, работает ли клапан PCV (для краткости – КВКГ, клапан вентиляции картерных газов). Почти все они порождены сумрачным народным гением и сводятся к тому, чтобы проверить, прут ли газы из мотора или нет. Наиболее простой способ – открутить крышку маслозаливной горловины и посмотреть, что произойдёт дальше. Если приложить руку и почувствовать давление валящих оттуда газов – КВКГ не работает. Отчасти правда в этом есть, но не во всём. Потому что если, например, поршневая очень устала жить, то повышенное давление тоже будет. Даже если клапан работает. А на некоторых моторах (например, BMW с Valvetronic, N42, N46 и иже с ними) даже с исправной системой вентиляции некоторое давление может быть, так что этот способ помогает мало. То же самое и насчёт всасывания воздуха. Мол, в исправном моторе крышка будет присасываться к горловине. Обычно – да, но не обязательно. Если всасывается очень сильно, то, возможно, клапан заклинил в открытом положении или у него порвалась мембрана.

Всё то же самое относится и к проверке воздушного фильтра. Масло на этом фильтре – это не обязательно признак почившей системы вентиляции. Оно там может быть из-за той же убитой поршневой группы. Однако если вы уверены, что ЦПГ исправна, а масляный щуп вылетает со своего места, это действительно может быть признаком неисправности системы ВКГ. Особенно если есть сопутствующие проблемы (например, то же масло на воздушном фильтре).

Есть ещё один способ проверки, о котором часто говорят в Интернете, – снять клапан и потрясти им. Если внутри ничего не бренчит, он заклинил. И это тоже не лучший способ диагностики.

Гораздо лучше снять патрубки вентиляции (обычно это сделать не сложно) и посмотреть, что у них там внутри. Если они забиты отложениями, то клапан, скорее всего, тоже забит и, вероятно, не работает. В этом случае патрубки стоит промыть, а клапан просто поставить новый. Заодно есть повод как минимум проверить компрессию: может оказаться, что этот шлак в системе неспроста, и пора подумать о ремонте мотора.

Не стоит забывать о том, что лабиринт маслоотделителя тоже со временем покрывается отложениями. Это приводит к похожим симптомам: в картере растёт давление, возможны течи масла через уплотнения и сальники. В этом случае всё приходится промывать. Самое печальное, что грязные картерные газы могут загадить не только дроссельную заслонку и весь впуск, но и сократить этой дрянью жизнь другой системе – системе рециркуляции отработавших газов EGR. Так что затягивать с ремонтом вентиляции не стоит.

Ну и последнее. Когда маслоотделитель забит, масло может попадать прямо во впуск. Это приводит к дымности, а если система вообще на ладан дышит, то к росту расхода масла. Всё это по симптомам похоже на износ маслоотражательных колпачков или поршневых колец. Не стоит сразу лезть в кубышку (если она вообще есть) и торопиться всё это менять. Иногда достаточно привести в порядок систему вентиляции картерных газов, и проблема решится малой кровью.

Как заменить салонный воздушный фильтр в Volvo XC90

Вы, вероятно, знаете, что в двигателе вашего автомобиля установлен воздушный фильтр, но знаете ли вы, что в вашем автомобиле есть система отопления, вентиляции и кондиционирования воздуха? Обычно называемый воздушным фильтром салона, он выполняет те же функции для вашей системы отопления, вентиляции и кондиционирования воздуха, что и воздушный фильтр двигателя. Замена салонного фильтра Volvo XC90 не составит особого труда. Воздушный фильтр в салоне представляет собой небольшой плиссированный фильтр, выполненный из мультиволокнистой бумаги, хлопка или другого инженерного материала. Перед входом в пассажирский салон наружный воздух направляется через этот фильтр, чтобы задержать загрязняющие вещества и предотвратить их попадание внутрь вашего автомобиля.

Замена салонного воздушного фильтра в Volvo XC90

Воздушный фильтр салона в Volvo XC90 расположен внутри автомобиля со стороны пассажира. Чтобы получить доступ при необходимости замены воздушного фильтра салона на Volvo XC90, выполните несколько простых шагов:

Как работает воздушный фильтр в салоне

Чистый воздух необходим для правильной работы вашего автомобиля. Воздушный фильтр двигателя вашего автомобиля обеспечивает попадание чистого воздуха внутрь. Таким же образом, система вентиляции вашего автомобиля рассчитывает на воздушный фильтр салона, чтобы поддерживать постоянный поток чистого воздуха. Воздушный фильтр в салоне предотвращает попадание пыли, грязи, пыльцы, бактерий и выхлопных газов в систему вентиляции и кондиционирования вашего автомобиля. Он также предотвращает засорение системы насекомыми, листьями и другим мусором. Жизненно важный для очистки воздуха внутри автомобиля, воздушный фильтр сохраняет воздух в салоне свежим, чтобы вы и ваши пассажиры могли дышать легко – то, что вы оцените в течение всего года, особенно в сезон аллергии.

Как узнать, нужно ли менять воздушный фильтр в Volvo XC90

Хотя при смене воздушного фильтра в салоне не загорается сигнальная лампа, есть некоторые признаки, которые вы можете заметить:

Снижение циркуляции воздуха в салоне.
Снижение производительности отопления и кондиционирования.
Затхлый запах в салоне автомобиля.
Воздухозаборник кабины может начать издавать необычный свистящий звук.

Если вы наблюдаете один или несколько из этих признаков, вероятно, пришло время заменить его. Вы можете сделать работу самостоятельно или поручить её своему механику.

Как часто следует менять воздушный фильтр в салоне

Рекомендуется менять воздушный фильтр в салоне ежегодно или каждые 20000 км. Если вы едете в сильно загрязнённых районах или путешествуете по грунтовым дорогам, вы должны менять воздушный фильтр в салоне каждые 8000 км. Люди, страдающие аллергией, могут захотеть изменить его чаще, чтобы обеспечить качество воздуха и уменьшить симптомы аллергии. Если вы не замените воздушный фильтр в салоне, он станет более засорённым грязью и мусором, и эффективность фильтра и системы отопления, вентиляции и кондиционирования воздуха в вашем автомобиле будет поставлена под угрозу. Объём воздуха в салоне будет постоянно уменьшаться, что приведёт к появлению неприятного запаха внутри. Простая процедура замены значительно улучшит качество воздуха в вашем автомобиле. Есть несколько других шагов, которые вы можете предпринять, чтобы защитить своё авто от пыльцы и других аллергенов. Вот несколько простых вещей, которые вы можете сделать:

Вакуумные сиденья и ковровые покрытия для удаления пыли.
Быстрая очистка сливных систем для предотвращения образования плесени.
Протрите рулевое колесо, панель приборов, консоль и дверные панели.
Убедитесь, что окна и двери герметично закрыты – проверьте погодные условия.

Зачастую большинство потребителей не задумываются о покупке салонных воздушных фильтров. Вот почему информирование о преимуществах воздушных фильтров в салоне может стать лучшим предложением для продажи этих дополнительных компонентов.

Недавнее исследование вопросов обслуживания показало, что 49% воздушных фильтров салона продаются весной. Увеличение количества пыльцы в сочетании с преимуществами, которые воздушные фильтры салона обеспечивают для страдающих аллергией, делает продажу довольно лёгкой. Однако можно утверждать, что зима является более важным сезоном для замены фильтра автомобиля.

Три причины, из-за которых моторное масло может попадать в воздушный фильтр

Почему моторное масло может попадать в воздушный фильтр: три причины

Моторное масло никогда не должно попадать в воздушный фильтр. Если подобное происходит, значит, в машине есть неисправность. В зависимости от причин попадания масла в воздушный фильтр и будет определен характер ремонта машины (мелкий или капитальный).

Напомним, что воздушный фильтр предназначен для улавливания мусора, грязи и других частиц, которые могут попасть в двигатель. Вот почему так важно чаще менять воздушный фильтр. Причем даже если на вид он кажется достаточно чистым. Каков регламент замены воздушного фильтра в вашей машине, можно посмотреть в руководстве к транспортному средству или в сервисной книжке.

Если вы часто стоите в пробке, регулярно ездите на дальние расстояния по загородным шоссе, а также проживаете в регионах, где в воздухе постоянно образуется смог от лесных пожаров, горения травы и т. п., то желательно сократить периодичность замены воздушного фильтра, так как он будет загрязняться в подобных условиях намного быстрее.

Обычно моторное масло, попавшее в воздушный фильтр, обнаруживается во время ТО, в рамках которого меняется не только моторное масло/масляный фильтр, но и, в том числе, воздушный фильтр. В принципе, попадание масла в фильтр не является признаком катастрофической неисправности двигателя. Но этим все равно нельзя пренебрегать.

Работа воздушного фильтра

Воздушный фильтр на большинстве современных двигателей внутреннего сгорания расположен внутри корпуса воздухозаборника, который установлен в верхней части двигателя. Он прикреплен к системе впрыска топлива (или к турбине). Воздухозаборник предназначен для эффективной транспортировки воздуха (кислорода) в топливную систему для смешивания с топливом, в результате чего получается воздушно-топливная смесь, которая в последующем поступает в камеру сгорания.

Основной задачей воздушного фильтра является удаление частиц грязи, пыли, мусора и других примесей, прежде чем воздух смешается с жидким бензином (или дизельным топливом). Когда воздушный фильтр забивается грязью, это может привести к увеличению расхода топлива и снижению мощности. Если моторное масло попадает в воздушный фильтр, это также может существенно повлиять на производительность мотора. Давайте рассмотрим три основные причины, из-за которых масло может попадать в воздушный фильтр.

1. Засорен клапан принудительной вентиляции картера (PCV)

Клапан PCV соединен с корпусом воздухозаборника через резиновый вакуумный шланг, который часто используется для создания разрежения в картере двигателя. Этот компонент обычно устанавливается сверху крышки клапана головки цилиндров, где давление течет из нижней половины двигателя через головки цилиндров и выходит в воздухозаборник.

Клапан PCV, как и воздушный фильтр, в конечном итоге забивается чрезмерным количеством мусора (в данном случае клапан забивается моторным маслом). В этом случае клапан вентиляции картерных газов должен быть заменен в соответствии с рекомендациями автопроизводителя вашего автомобиля. Если клапан PCV не будет заменен в соответствии с рекомендациями, избыточное масло будет проходить через клапан PCV и попадать в систему впуска воздуха. В результате воздушный фильтр начнет забиваться моторным маслом.

Что делать? Если определено, что причина попадания масла в воздушный фильтр – это засоренный клапан PCV, его следует заменить. Также необходимо очистить воздухозаборник и установить новый воздушный фильтр.

2. Изношенные поршневые кольца

Вторым потенциальным источником попадания моторного масла в корпус воздушного фильтра является износ поршневых колец двигателя. Кольца установлены по наружному краю поршней. Кольца в поршневой группе играют очень важную роль. Одни кольца держат компрессию внутри мотора. Другие регулируют толщину пленки моторного масла в камере сгорания во время каждого хода поршней. Когда кольца изнашиваются, они ослабевают и могут пропускать через себя моторное масло.

Обычно это приводит к появлению в выхлопной трубе голубого дыма. На ранних стадиях износа поршневых колец чрезмерный выброс масла может приводить к избыточному давлению внутри картера, из-за чего через клапан принудительной вентиляции картерных газов начинает проходить больше масла. В итоге масло начинает попадать в воздухозаборник и далее в воздушный фильтр.

Что делать? Если вы заметили моторное масло в воздушном фильтре или корпусе воздухозаборника, покажите автомобиль автослесарю. Возможно, вашему мотору нужна диагностика. Например, нужно померить компрессию двигателя, чтобы определить, изношены ли кольца. Автомеханик, установив компрессометр на каждый цилиндр двигателя, проверит степень сжатия каждого из них. Если степень сжатия ниже, чем должна быть, тогда причина попадания масла в воздушный фильтр – в износе поршневых колец.

К сожалению, этот ремонт не так прост, как замена клапана рециркуляции картерных газов. Если в вашей машине изношены кольца, то оцените стоимость восстановительного ремонта двигателя. Вполне возможно, что вас не устроит ценник. Особенно это касается владельцев старых машин, где ремонт мотора может обойтись гораздо больше, чем стоимость всего автомобиля. В таком случае будет проще продать машину и приобрести более свежую.

3. Забиты масляные каналы

Последняя возможная причина, по которой моторное масло попадает в систему впуска воздуха (которое в конечном итоге засорит довольно-таки быстро даже новый воздушный фильтр), – засоренные масляные каналы двигателя.

Этот симптом обычно возникает, когда моторное масло и масляный фильтр не были заменены в соответствии с техническим регламентом. То есть тогда когда автомобиль переехал предельный километраж, на котором нужно было менять масло и фильтр.

Если вы часто будете менять моторное масло не вовремя, то внутри двигателя начнут появляться чрезмерные углеродистые отложения и осадок (особенно внутри картера). Когда масло не циркулирует внутри двигателя, как положено, создается избыточное давление моторного масла, что приводит к выталкиванию масла через клапан принудительной вентиляции газов в картере. Далее масло, попадая в воздухозаборник, оказывается в воздушном фильтре.

Что делать? В этом случае достаточно заменить моторное масло и фильтр. Также необходимо заменить клапан картерных газов PCV и воздушный фильтр. Однако если циркуляция моторного масла вызвана углеродными отложениями, рекомендуется перед заливом новой смазки также промыть двигатель. И это еще не все.

Автослесари советуют заменить масло и масляный фильтр еще несколько раз через каждые 1500-3000 км, чтобы быть уверенным, что масляные отложения в двигателе ушли. Причем замена масла через короткий промежуток времени должна обязательна проходить после промывки мотора от старого масла.

Читайте также:
