№ 16 Чистка дроссельной заслонки

Всем привет.
Наступили теплые деньки, что под собой подразумевает хорошее настроение и возможность поковыряться с авто в уличных условиях.
Как писал в предыдущем посту, поменял сетку на бензонасосе. В принципе эффект небольшое, но он есть. Если раньше педаль газа, а именно «Кик Дайн» срабатывал, но не так бодро, как хотелось бы, то сейчас все пучком! Так же была вибрация, хотя и щас есть, в положение D, щас гораздо меньше.
Следующим шагом было решено почистить дроссельную заслонку. Чем в выходные и занялся.
Сразу говорю, двигатель еще не мылся, фото тускосклые.
Для начала дайте двигателю ОСТЫТЬ!
Ну чего начинаем, открываем капот и снимаем «плиту» с двигателя. Там четыре гайки на 10.

Снимаем большую хрень пластикову. Ослабляем хомуты с двух сторон. На фото не видно второй хомут (1). Отсоединяем шланчики 2 и 3. Так же внизу пластиковой хрени есть два болта на 8 по моему. Но в моем случае, данные болты не были закреплены. Снимаем хрень.

Далее отсоединяем фишки 4,6, а вот 7 я не смог отсоединить(((( что очень помешало мне в дальнейшем. Отсоединяем патрубок 5.

Если вы не смогли отсоединить фишку 7, то не стоит снимать данный держатель. В моем случае он сломался и пришлось в итоге его поменять вот на такой хомут.

Далее снимаем тросик газа

Откручиваем 2 гайки и 2 болта самой дроссельной заслонки и потихоньку снимаем со шпилек.
За заслонкой есть железная прокладка

Я дырку закрыл тряпкой, чтоб туда не надуло грязи и получилась вот такая вот картина. На данном фото видно в каком состояние заслонка

А это вид с другой стороны

Чистка производилась отчистителем карбюратора в баллончике, помоем у Hi gear.
В итоге вот что вышло.

Собираем все в обратном порядке. Я в свою очередь еще произвел мойку тех деталей, которые снимались.
Адаптация заслонки прошла хорошо, в течение вечера.

Вот еще что! почему на 7ой фотке внутри есть не много масла?!
Если что то упустил, то не ругайтесь! Спасибо за внимание!

Чистка дроссельной заслонки на ленд крузер 100

Проверка состояния и замена компонентов конфигурации впрыска

Прежде чем начинать к выполнению процедур дождитесь полного остывания двигателя! См. также предостережение в начале Раздела Сбрасывание давления в системе питания.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Основание дросселя

Проверка

1. Проконтролируйте плавность хода дроссельной заслонки.
2. Запустите двигатель, отделите все вакуумные трубопроводы и, при помощи вакуумметра проверьте глубину разрежения в каждом из портов корпуса дросселя на холостом ходу и при частоте вращения двигателя 3500 об/мин. Сверьте результаты измерений с требованиями нормативных карт.
Замена

Части установки корпуса дросселя на двигателях 2uz-fe
Устройство корпуса дросселя на двигателях 2uz-fe несколько оригинально. Приводной трос выполняет лишь предварительную функцию. Управление дроссельной заслонкой электронное. На корпусе дросселя размещен датчик положения дроссельной заслонки (tps), который информирует Ecu о ее текущем положении. Напряжение на выводах Vta и Vta2 Ecu изменяется от 0 до 5 В кстати углу открывания дроссельной заслонки. При этом Ecu, сравнивая полученный знак с сигналами от прочих датчиков, подает команду электромотору с магнитным сцеплением привода дроссельной заслонки откорректировать ее расположение (если это необходимо) сообразно требованиям ноги водителя». Если какой-либо из элементов электронного управления дроссельной заслонкой выходит из строя, привод ее применяется только через педали и троса, а закрытие – осредством возвратной пружины. Конфигурация требует при обращении с ней аккуратности. Не допускайте ударов и ни в коем случае не роняйте систему. Аккуратность также нужно и при обращении с электрическими соединениями.
Тойота Land Cruiser 100 дроссельная заслонка устройство
порядок Осуществления

TLC-100 (Вопросы и ответы)

Всем доброго дня.
Суть проблемы такова:
Почистили дроссельную заслонку, обороты стали на прогретой машине 1100
Положение дроссельной заслонки по компьютеру показывает 14%
В Интернете искал, нашёл данные от 14,6-16%
Если у кого есть информация, поделитесь пожалуйста, какие данные выставить чтобы всё было ОК.

Заранее спасибо.
P.S. Машина TLC 100 limited, 4.7 1998г/в (руль правый)

Дроссельную полностью снимали.
Катаюсь уже 2 недели, эффекта нет((
При включении передачи обороты падают в районе 850.

Массу скидывали, но в норму они не встают((

По компу выставляют обороты в 750-780 всё ок. Приехал, поставил машину, через 2-3 часа завожу, покатался часик, обороты 1050 примерно.
Есть подозрение на то что снимали датчик положения дроссельной заслонки. Вот я и мучаюсь теперь, какие данные выставить чтобы всё нормализовалось.
Если есть возможность посмотреть по мануалу или на своих машинах, какие данные показывает сканер на прогретой машине.
Огромное спасибо за помощь.

P.S. Завтра заеду в сервис, подключим сканер, сфотографирую данные по нему.

Что-то подозрительно. Похоже на кривую сборку. Погляди (послушай) на предмет просечки по вакууму. Если где-то прокладка сифонит или недокрутили что. Похоже, воздух идёт в обход дросселя. В первую очередь смотри туда, куда лазили шаловливыми ручонками.

У меня был такой прикол. На Марк демоны закрутили русскую гайку. Поменял на японскую- всё наладилось. Потом владелец русскую гайку продал демонам этим за 500 р. Вот это бизнес!

Да ничего подозрительного, Россия)) Воздух везде есть и в дроселе тоже.
Дело в том что мне настраивали обороты на слух, т.е. без сканера.
До этого выставляли на слух, я поехал глушитель заменить. Скинули клеммы, поставили резонатор, подварили (т.к. не новый брал, а там тупо болгаркой отпилили одну трубу).
Одеваем клеммы, он заводится и сразу глохнет. Если завести и сразу на педальку надавить, то держит обороты пропорционально надавливанию на педальку.
Отпускаем газ, машина глохнет.
Подключили сканер, положение дроселя было 19,3%. Отсюда следует что 19% ему очень мало, 14% многовато. Завтра попробую 15-16% поставить, посмотрим как будет себя вести.
А в последний раз я настоял чтобы выставили по сканеру, поставили 14%. Сейчас на прогретой машине обороты 1050, в момент выставления было 800. Вот думаю подъехать поставить 15 или 16% чтобы обороты выровнять на 750.

Вот если бы где посмотреть в мануале на какие показания ориентироваться, было бы легче, а так только методом научного тыка.

Сейчас сходил, скинул клеммы, подождал минуты 3, одел, обороты без изменений - 1050 на xx.

Дроссельная заслонка Тойота

Двигатели

Техническое обслуживание блока дроссельной заслонки (БДЗ) на силовом агрегате 1NZ-FE должно производиться в обязательном порядке. Дело в том, что через сапун в БДЗ попадает масло, газы, конденсат, которые со временем проникают в клапан холостого хода. Его конструкция представляет собой шторку с магнитом на конце, которая вращается на оси в подшипнике. При накоплении грязевых отложений механизм может заклинить, что приведет к ремонту.

Гораздо выгоднее и быстрее выполнить чистку БДЗ с последующим проведением адаптации дроссельной заслонки (ДЗ) 1NZ-FE. Рассмотрим пошаговый порядок действий при снятии и чистке БДЗ, а также методику проведения обучения ДЗ.

Необходимый инструмент

Для очистки дроссельной заслонки потребуется демонтировать узел с силового агрегата. Для этого понадобится подготовить следующий инструмент и материал:

крестовая отвёртка;
пассатижи;
рожковые и накидные ключи на 10, 12;
торцевые головки на 10, 12 с трещоткой и удлинителем;
сверло с диаметром 6 мм, дрель;
болты размером 5х20 – 3 шт;
используемая в силовом агрегате марка антифриза, в количестве 200 мл;
прокладка клапана холостого хода (артикул 22215-7А680);
жидкость для очистки дроссельной заслонки;
WD-40.

Снятие блока дроссельной заслонки 1NZ-FE

Блок дроссельной заслонки расположен в подкапотном пространстве между силовым агрегатом, аккумуляторной батареей и радиатором охлаждения. Для его демонтажа понадобится выполнить следующие действия:

Находим БДЗ под воздушным и охлаждающим патрубком, приступаем к операциям по получению необходимого пространства для доступа к устройству;
Первоначально отсоединяется тонкий шланг непосредственно от демонтируемого узла;
Далее снимаем большой воздушный патрубок. Для этого потребуется ослабить два хомута крепления, при помощи головки на десять и снять шланг, идущий от сапуна;
Дроссельная заслонка 1NZ-FE меняет положение за счёт подключенного тросика педали газа. Для его отсоединения потребуется открутить две гайки накидным ключом на 12 и вывести из посадочного места;
Отщелкиваем две защёлки, снимаем верхнюю крышку воздушного фильтра, отведя в сторону. Для получения большего хода, необходимо отключить питающие шлейфы от двух датчиков воздушника;
Далее демонтируем нижнюю половинку корпуса воздушного фильтра. Она зафиксирована тремя болтами. Откручиваем их с помощью торцевой головки на десять и удлинителя;
В дальнейшем отводим нижнюю часть вместе с подсоединенным входным патрубком. Удобнее будет отсоединить его от крепежа, расположенного на блок фаре. Потребуется использовать ключ на десять. Достаточно открутить один из двух болтов на фиксирующей планке;
Вытаскиваем щуп из коробки передач, отсоединяем разъем питания датчика положения заслонки и двигателя клапана холостого хода;
Снимаем крепежную планку тросика педали газа, открутив две гайки под ключ на 12. Она отводится в сторону без отсоединения проводки;
Для получения полного доступа к БДЗ остается отсоединить трубку для вставки щупа в коробку передач. Она фиксируется двумя болтами на 10. После их выкручивания, трубка вытаскивается легким поднятием вверх. Можно не делать указаный пункт, но получить доступ к блоку ДЗ будет проблематично;
Заключительным этапом является откручивание последнего болта на 12, которым крепится дроссельный агрегат. После этого ничего не помешает снять узел с силового агрегата.

При возникновении каких-либо проблем с откручиванием болтов и гаек, следует использовать WD-40. Жидкость наносится на болты или гайки, которые не поддаются выкручиванию.

Разбираем и чистим БДЗ

После снятия дросселя, понадобится подготовить два болтика диаметром семь или восемь миллиметров, обмотанные ветошью. Они потребуются при отсоединении шлангов с охлаждающей жидкостью от БДЗ. Болтами закупориваются выходы из шлангов, что предотвращает разлитие антифриза. Патрубки держатся на хомутах.

В дальнейшем осуществляется разборка и чистка дроссельной заслонки 1NZ-FE. Для этого необходимо выполнить следующие мероприятия:

Демонтируем клапан холостого хода 1NZ-FE, открутив три винта под крестовую отвертку. На данном этапе могут возникнуть сложности из-за окисления крепежных элементов, которые прикипают намертво. В результате отверткой слизывается контактная грань винта. Для их откручивания потребуется высверлить шляпки винтов. Для этого используется дрель, сверло с шестимиллиметровым диаметром. Оставшаяся в посадочном месте резьба выкручивается без проблем;
С помощью специальной жидкости очищаем дроссельную заслонку 1NZ-FE. Необходимо тщательно отмыть черную копоть, масляные отложения. В дальнейшем останется выполнить сборку БДЗ в обратном порядке, используя новые винты для крепления клапана холостого хода и прокладки.

Обучение ДЗ

После проведения операций по чистке дроссельной заслонки может наблюдаться рост оборотов двигателя на холостом ходу в пределах от 1500 до 2000 об/мин. В этом случае понадобится произвести обучение дроссельной заслонки на силовом агрегате 1NZ-FE. Для этого необходимо установить автомобиль на ровную площадку, и прогреть мотор до рабочей температуры. При этом должна быть включена нейтральная передача на КПП и отключены все электроприборы, такие как мультимедийная система, отопительная печь, световые приборы и так далее. В дальнейшем понадобится выполнить следующие действия:

Отключить минусовую клемму с аккумуляторной батареи, с последующим подключением через пять минут;
Повернуть ключ зажигания в первое положение, без запуска силового агрегата. При этом на приборной панели должны загореться индикаторные лампочки;
Не меняя положение ключа зажигания, через тридцать секунд отсоединить минусовую клемму АКБ;
По истечении пяти минут, подключить аккумуляторную батарею, запустить мотор;
В течение пятнадцати минут холостые обороты двигателя 1NZ-FE постепенно опустятся до нормальных показателей. В некоторых случаях для этого может потребоваться немного больше времени.

Заключение

Ремонт дроссельной заслонки силового агрегата 1NZ-FE легко выполнить самостоятельно. Для этого потребуется минимальный набор инструментов и материалов. При своевременном техническом обслуживании БДЗ можно избежать проблем с вибрацией мотора и плавающими оборотами. Заводом строго не регламентируются сроки обслуживания дроссельной заслонки, но рекомендуется производить чистку ДЗ через каждые 50000 километров пробега.

5.1.8 ОБУЧЕНИЕ ПОДАЧЕ ВОЗДУХА НА ОБОРОТАХ ХОЛОСТОГО ХОДА

Процедура представляет собой операцию обучения блока ЕСМ подаче воздуха на оборотах холостого хода, при которой обороты двигателя поддерживаются в пределах нормы. Ее необходимо выполнять в следующих случаях:

• при замене электропривода дроссельной заслонки или блока ЕСМ;

• когда частота оборотов х.х. или угол, опережения зажигания отличается от нормы.

1. подготовка

Перед выполнением процедуры обучения подаче воздуха на оборотах х.х. убедитесь, что соблюдены следующие условия. Процедура обучения отменяется, если одно из них не соблюдается хотя бы на мгновение.

• напряжение аккумулятора: более 12,9 В (на оборотах х.х.);

• температура охлаждающей жидкости двигателя: 70-100"С;

• выключатель PNP в положении «ON»;

• выключатель электрической нагрузки: в положении «OFF» (кондиционер, фары, обогреватель заднего стекла).

На автомобилях, оборудованных системой освещения в дневное время, установите выключатель освещения в 1-ое положение для включения лишь небольших фонарей.

• рулевое колесо: в нейтральном положении (соответствующем прямолинейному движению);

• скорость автомобиля: автомобиль стоит;

• коробка передач: прогрета;

Совершите поездку на автомобиле в течение 10 минут.

2. процедура выполнения

Примечание:

• Рекомендуется проводить точный хронометраж времени при помощи часов.

• Если в цепи датчика положения педали акселератора имеется неисправность, переключение в режим диагностики невозможно.

1. Выполните процедуру обучения отпущенному положению педали акселератора. См. выше.

2. Выполните процедуру обучения закрытому положению дроссельной заслонки. См. выше.

3. Запустите двигатель и прогрейте его до нормальной рабочей температуры.

4. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд.

5. Убедитесь, что педаль акселератора полностью отпущена, поверните ключ зажигания в положение «ON» и выждите 3 секунды.

6. Быстро пять раз в течение 5 секунд повторите следующую процедуру:

• Полностью нажмите на педаль акселератора.

• Полностью отпустите педаль акселератора.

7. Выждите 7 секунд, полностью нажмите на педаль акселератора и удерживайте ее прибл. 20 секунд, пока индикатор неисправности «MI» не перестанет мигать и загорится устойчивым светом.

8. Полностью отпустите педаль акселератора в течение 3 секунд после загорания индикатора неисправности «MI».

9. Запустите двигатель и дайте ему поработать на оборотах х.х.

10. Выждите 20 секунд.

Переходите к п. 3.

3. проверьте частоту оборотов х.х. и угол опережения зажигания

Форсируйте двигатель два-три раза и убедитесь, что частота оборотов х.х. и угол опережения зажигания в норме.

Результаты проверки в норме?

Да —> Конец проверки.

Нет —> Переходите к п. 4.

4. определите неисправный компонент

• Проверьте, полностью ли закрыта дроссельная заслонка.

• Проверьте работу клапана PCV.

• Проверьте, нет ли утечки воздуха за дроссельной заслонкой.

Результаты проверки в норме?

Да —> Переходите к п. 5.

Нет —> Отремонтируйте или замените неисправный компонент.

5. определите неисправный компонент

• Компоненты двигателя и состояние их установки вызывают сомнения. Проведите проверку и устраните недостатки.

• Если после запуска двигателя возникает одно из следующих состояний, устраните причину неисправности и снова проведите процедуру обучения подаче воздуха на оборотах холостого хода с самого начала:

Чистка заслонки на Toyota Land Cruiser 100

Тойота Ленд Крузер 100 2UZ-FE. Текущие форсунки и подсосы.

Дополнительные материалы

Как обучить дроссельную заслонку TOYOTA, чистка дросселя ошибки.

Чистка впускного коллектора HD FTE Toyota land cruiser 100, тлк 100.

Чистка дроссельной заслонки на LEXUS LX 570

Легкий способ чистки дроссельной заслонки

Тойота Land Cruiser 100. Плохо греет печка. Промывка лимонной кислотой.

Регулировка датчика положения дроссельной заслонки на Toyota Land Cruiser Prado 5VZ-FE

ПОСЛЕ ЭТОГО Дроссельная заслонка будет как новая

Как чистить дроссельную заслонку своими руками

Чистка дроссельной заслонки (БДЗ) ПРАДО-120 (1GR-FE)

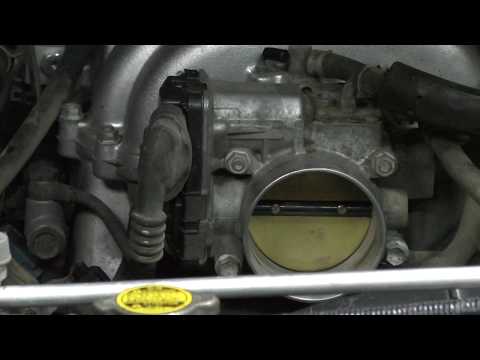

Особенности работы электронной дроссельной заслонки при выполнении скрипта CSS на двигателе 2UZ-FE

Toyota Land Cruizer URJ - иногда глохнет на холостом ходу

Лайфхаки прадовода. Повышенное обороты холостого хода после чистки дросселя. Пинки в трансмиссии

Чистка дроссельной заслонки на Toyota Corolla, двигатель 4ZZ-FE своими руками

По объективным причинам некогда было заниматься блогом, вот сейчас надо навёрстывать упущенное. Есть ещё много интересной и полезной для читателя информации, так что со временем буду выкладывать её на автоблоге.

Сегодня рассмотрим чистку дроссельной заслонки на двигателе 4zz-fe. Давно хотел выполнить данную процедуру на своей короллке, так как со времени покупки автомобиля не заглядывал что твориться под заслонкой, да и обороты на холостых оборотах скакали немного. Для того чтобы не ощущалась вибрация по кузову и не прыгали обороты приходилось включать нагрузку, например габаритные огни. Прошерстив в интернете автофорумы вычитал и положительные и отрицательные отзывы по поводу чистки дроссельной заслонки, но всё же решился на чистку.

Очиститель карбюратора и воздушной заслонки KANGAROO

Демонтаж дросселя

Перед чисткой и обучением необходимо снять механизм дроссельной заслонки. Сделать это на Toyota Corolla в кузовах E120 и E150 довольно просто. Начиная с 2002 года, производитель стал устанавливать 1.6-литровые силовые агрегата на все автомобили серии, поэтому процесс демонтажа для них одинаков.

Несколько отличается порядок на Королла Филдер, поскольку в качестве некого ответвления от главной серии универсал появился в 2000 году. Тем не менее разница несущественна, и заключается она лишь в принципе работы дросселя, который является механическим, поэтому электронный датчик искать не стоит.

На более поздних моделях, начиная с Короллы 2008 года, и системы были унифицированы, и теперь на всех силовых установках имеется электронный дроссель.

Под капотом двигатель расположен в открытом виде, поэтому найти необходимые элементы не составит труда. Те водители, кто знакомится с мотором впервые и не знает, как выглядит та или иная комплектующая, могут увидеть множество фото в интернете, которые в подробностях показывают все внешние особенности той или иной детали. Первым делом нужно снять патрубок воздушного фильтра, который расположен по левую сторону от силового агрегата и по правую от газораспределительного механизма. Чтобы отсоединить сам дроссель, достаточно открутить четыре болта, которыми деталь крепится к ГРМ. Теперь можно приступать к чистке дроссельной заслонки Тойота Королла 150, которая для и моделей 120 будет одинаковой.

Неисправности впуска, как быть и что делать ?

Обычно, неисправности, связанные с дроссельной заслонкой на тойота королла 150 возникают на больших пробегах (свыше 100 000 — 120 000 км). Однако бывают случаи, когда неисправности дроссельного узла возникают на небольших пробегах (в районе 60 000км), в таком случае причинами этих неисправностей могут быть:

бракованная деталь в дроссельном узле (ДПДЗ — датчик положения дроссельной заслонки) — практически не встречается;
т. н «забрасывание» дроссельного узла (со стороны ГБЦ) продуктами выхлопных газов из-за системы вентиляции картерных газов — распространенная проблема;
использование некачественного воздушного фильтра или его загрязнение (из-за несоблюдения ТО) — встречается редко.

При возникновении проблем, связанных с неисправностью дроссельного узла не стоит паниковать раньше времени, т. к. эти проблемы легко решаются своими руками, потребуется лишь только немного времени и инструментов. Тем не менее прежде чем приступать к разборке дроссельного узла в первую очередь настоятельно рекомендуем провести диагностику электронных систем управления (либо в сервисе, либо самостоятельно с помощью сканера).

А всех тех, кто отважился на ремонт дроссельного узла своими руками предупреждаем, что наша редакция не несёт ответственности за ваши действия! Все работы вы выполняете на свой страх и риск!

Пути решения проблем следующие:

при всех исправных датчиках (ДПДЗ и ДМРВ) дроссельный узел снимается с автомобиля, потом промывается, после чего устанавливается обратно и выполняется адаптация/обучение дроссельной заслонки;
при неисправном датчике ДПДЗ следует заменить дроссельный узел на новый (т. к. датчик ДПДЗ установлен непосредственно в корпусе дроссельного узла);
при неисправном датчике ДМРВ следует выполнить его промывку или замену на новый.

Проверку работоспособности датчиков можно произвести с помощью сканера, если ошибок нет — дополнительно проверить при помощи мультиметра/осциллографа. Более подробную информацию о показателях датчиков можно найти в инструкции к автомобилю.

дроссельный узел в сборе (с ДПДЗ): б/у — от 3000р, новый — от 6500р;
датчик ДМРВ (MAF): б/у — от 1500р, новый — от 4500р.

Разбираем и чистим БДЗ

Демонтируем клапан холостого хода 1NZ-FE, открутив три винта под крестовую отвертку. На данном этапе могут возникнуть сложности из-за окисления крепежных элементов, которые прикипают намертво. В результате отверткой слизывается контактная грань винта. Для их откручивания потребуется высверлить шляпки винтов. Для этого используется дрель, сверло с шестимиллиметровым диаметром. Оставшаяся в посадочном месте резьба выкручивается без проблем;
С помощью специальной жидкости очищаем дроссельную заслонку 1NZ-FE. Необходимо тщательно отмыть черную копоть, масляные отложения. В дальнейшем останется выполнить сборку БДЗ в обратном порядке, используя новые винты для крепления клапана холостого хода и прокладки.

я мыл сам на 1 nz причем бензином и кисточкой. Карбклинером почти не пользовался.

Последний раз редактировалось Vladimir54_nsk; 10.07.2010 в 15:26 .

Во во. А еще есть адаптация заслонок сканером, но это для мажоров, что бы кайфовать сразу, а не ломать голову, а что это обороты большие и все такое. Мыл свою сам и дня 3 офигевал от 1200 оборотов, но потом все устаканилось и проехал так около 100км. Для автомата это нагрузка лишняя, а так ничего страшного.

Проехал уже км 300-400, потом заменил датчик ХХ, не помогло, обнулял комп снятием клемы на ночь, опять ничего не дало, заменил сам БДЗ,и опять ничего. заехал в сервис, они мне убрали зазор (был реальный просвет) и проблемка ушла без всякой адаптации. Конечно у меня не 2005 год, может там и попроще все это.

мыл БДЗ и КХХ, отложения были., но никаких они там зазоров не закрывали, машина у меня уже не новая, 200 тыков прошла, после чистки было видно как все плотно закрывается и ничего не пропускает. Возможно при чистке мастера что то еще там подстраивают и чистят до кучи и трогают что не надо.

Ну видимо так и есть, до этого случая както больше доверял этим мастерам, а тут хотел одно сделать а пришлось 2 мес бенза лить как в марка и + к тому еще и переделывать за ними.

Я теперь только так и буду делать. Почти все СТО это реальный развод и никакой ответственности за свои действия.

Ты откуда? В Сочи за замену ремня генератора, не ГРМ просят 1500р, как он стоит в оригинале, чистка форсунок химией 3000-4000р, колодки поменять 500р, масло поменять от 350-700 как нарвешься, чистка дросселя от 1000-1500р. В Новороссийске все в 2 раза дешевле, но не ехать же из-за ремня за 300км, вот и пришлось научиться, а не особо и хотелось самому гайки крутить, пусть даже и на своей, а потом даже понравилось, узнал про форум и еще интереснее стало. У нас такой город, что зачастую цена работы превышает или равна цене запчасти. А масло Тойота 5-20, которок я себе лью, в Сочи стоит 2100р, в Новоросе 1750р, в Новосибирске 1200р.

Я из Барнаула, цены у нас Новосибирские. Вот и я искал где подешевле, нашел проблем на свою голову. Промывка форсунок вместе с дросселем стоит у нас 1500-2000р в среднем. Ну у вас конечно ценники.

Как раз вот этого то больше всего и боишься, как говориться инициатива наказуема, вот и я решил для профилактики все промыть да прочистить. Спасибо за ответ!

Периодичность обслуживания заслонки

На вопрос о том, как часто заслонку необходимо очищать, нет однозначного ответа. При активной эксплуатации автомобиля, на больших оборотах и в сложных условиях обслуживать дроссельный узел следует регулярно, так как в таком режиме работы он может полностью засориться уже через 40-50 тыс. км пробега.

При спокойном стиле вождения заслонку достаточно осматривать каждые 100 тыс. км пробега. Однако при возникновении проблем с работой двигателя дроссельный узел начнет быстро загрязняться, пока неполадки не будут устранены.

Ошибки при очистке

Принимая решение о необходимости очистки дроссельного узла, следует помнить об основных ошибках автовладельцев.

Итак, чего делать нельзя?

Разбирать заслонку в любой непонятной ситуации

Пытаться очистить узел без демонтажа

Использовать грубые щетки вместо мягких материалов

Не уделять внимания настройке оборотов узла после очистки

Удалять специальное покрытие, которое нанесено производителем на внутренние стенки корпуса и саму заслонку

Прилагать слишком большие усилия, так как это может привести к повреждениям заслонки и находящегося рядом датчика

Пошаговая инструкция очистки

Очистке нужно подвергать не только саму заслонку, но и весь дроссельный узел, в том числе и каналы поступления добавочного воздуха.
Для очистки можно применить обычную кисточку, особо сильные загрязнения лучше удалять с помощью тряпки с мягким ворсом. Металлические щетки и грубые ветоши использовать нельзя, так как можно повредить молибденовый слой на поверхности узла.
В идеале нужно наносить средство на 10-15 минут, после чего кисточкой удалять его вместе с нагаром. После смыва следует повторить операцию — снова нанести средство для очистки, подождать некоторое время и удалить его вместе с грязью.
После удаления отложений узел можно собирать в обратной последовательности. Сначала на место нужно вернуть все резиновые элементы дроссельного узла, затем установить регулятор холостого хода, далее монтировать узел на место с помощью фиксирующей скобы. В конце следует установить корпус воздушного фильтра, затем подсоединить патрубок воздуховода.

В идеале, кроме средства для очистки, можно использовать баллончик со сжатым воздухом. Им можно продуть все каналы и отверстия узла, доступ к которым посредством кисточки затруднен. Также перед установкой дроссельного узла целесообразно заменить прокладку заслонки на новую, благо, что стоит она недорого.

Сколько стоит чистка в автосервисе

При самостоятельной чистке расходы зависят только от стоимости выбранной жидкости. Как правило, это сумма в районе 100-500 рублей в зависимости от производителя и магазина.

О том, сколько стоит почистить дроссельную заслонку в сервисе, мастер сообщит после предварительной диагностики. Помните, что проявление признаков загрязнения вовсе не означает, что требуется только чистка – возможны неисправности узла подачи воздуха и топлива. Поэтому точную цену без проверки назвать невозможно.

Вы можете самостоятельно чистить заслонку двигателя автомобиля, но, если у вас нет специальных навыков, однозначно лучше обратиться к мастерам в специализированный автосервис. В этом случае вы точно сэкономить время и не будете опасаться повреждений элементов системы впрыска, которые можете нанести неквалифицированными действиями.

Проверка состояния и замена компонентов системы впрыска Тойота Ланд Крузер 100

Детали установки корпуса дросселя на двигателях 2UZ-FE

Проверка состояния и замена компонентов системы впрыска Toyota Land Cruiser

Устройство корпуса дросселя на двигателях 2UZ-FE несколько оригинально. Приводной трос выполняет лишь предварительную функцию. Управление дроссельной заслонкой электронное. На корпусе дросселя установлен датчик положения дроссельной заслонки (TPS), который информирует ECU о ее текущем положении. Напряжение на выводах VTA и VTA2 ECU изменяется от 0 до 5 В пропорционально углу открывания дроссельной заслонки. При этом ECU, сравнивая полученный сигнал с сигналами от прочих датчиков, подает команду электромотору с магнитным сцеплением привода дроссельной заслонки откорректировать ее положение (если это необходимо) соответственно требованиям ноги водителя». Если какой-либо из элементов электронного управления дроссельной заслонкой выходит из строя, привод ее осуществляется только посредством педали и троса, а закрытие – осредством возвратной пружины. Система требует при обращении с ней аккуратности. Не допускайте ударов и ни в коем случае не роняйте систему. Аккуратность также требуется и при обращении с электрическими соединениями.

Регулятор давления топлива

Конструкция регулятора давления топлива

1 — Уплотнительное кольцо
2 — Клапан
3 — Вакуумный шланг управления

4 — Пружина
5 — Диафрагма

Схема установки регулятора давления топлива

Топливная магистраль и инжекторы

См. описание процедуры проверки системы впрыска в Разделе Проверка исправности функционирования системы электронного впрыска.

Компоненты системы впрыска топлива

Чистка дроссельной заслонки на ленд крузер 100

Инструкция по чистке дроссельной заслонки на Toyota Corolla 120

Силовой агрегат практически любого современного автомобиля обладает дроссельной заслонкой. С течением времени механический регулятор проходного сечения клапана, который изменяет количество проходящей в канале среды – жидкости или газа, засоряется и из-за этого автомобиль начинает себя странно ввести. В данной статье мы поговорим о том, какие недуги могут быть у автомобиля засоренной заслонкой, а также как правильно почистить дроссельную заслонку на Тойоте Королле.

Как правило, с засоренной заслонкой у любого автомобиля начинают слегка плавать обороты двигателя, он перестает иметь чувствительность и бросает свои обороты из крайности в крайность, второй причиной может стать увеличение расхода топлива. Согласитесь, не один автомобилист не захочет иметь увеличенный расход топлива и уменьшенную мощность своего друга. И наконец, краем всего могут послужить моменты, когда автомобиль просто начинает глохнуть. Когда это происходит – стоит уже, по-настоящему, задуматься о том, что нужно почистить дроссельную заслонку.

Инструменты и средства для чистки

Для начала нам необходимо определиться с инструментами и чистящими средствами. Нам понадобится щетка, тряпки, специальное чистящее для карбюратора – его можно купить в любом автомобильном магазине, не лишним будет иметь жидкость типа WD-40, маленький ершик ну и остальной инструмент, который пригодится для снятия данной заслонки с силового агрегата Тойоты.

Найдя все вышеперечисленное можно загонять автомобиль в гараж и смело приступать с поставленной задаче. Итак, приступим к рассмотрению поэтапной инструкции по чистке дроссельной заслонки.

Инструкция по очистке дроссельной заслонки

Самым первым нашим действием после того как мы подымем капот будет отсоединение клеммы с аккумулятора. Только после этого мы приступаем к выполнению всех дальнейших действий. После того как клеммы были отсоединены, снимаем пластиковый кожух. Местонахождение заслонки выделено красным кругом на фото.

После того как вы ее нашли, нам понадобится открутить два болта, которые держат трос газа, отгибаем крепление, слегка ослабляем его и наконец вытаскиваем его. Вытащив крепление, убираем его в сторону. Далее нам необходимо расслабить хомуты, которые держат воздуховод, после чего снять его отодвинуть в сторону. Нам открывается картина, на которой мы видим заслонку.

После того как воздуховод был отодвинут, нам необходимо обратить внимание на рамку, которая держится на двух болтах. Откручиваем ее и снимаем. На фото все отчетливо видно.

Сняв металлическую рамку, приступаем к снятию самого дросселя. Нам необходимо открутить все оставшиеся гайки и болты. Их не много: две гайки и один болт. После чего нам нужно отщелкнуть два разъема – датчика ХХ и датчика положения ДЗ. На предоставленной ниже фотографии все четко и ясно показано стрелочками.

Сняв все крепления, аккуратно не повредив уплотнительную резинку снимаем дроссель со своего места. При помощи пассатижей или отвертки снимаем два оставшихся шланга от системы охлаждения. После того как трубки будут отсоединены, будьте готовы к тому, что из них начнет течь антифриз.

Чтобы антифриз перестал капать и разводить грязь, шланги можно загнуть вверх и проблема будет решена. Однако если их задеть они сорвутся, выпрямятся до исходного положения и опять начнут течь. Поэтому мы берем два ранее выкрученных болта и вкручиваем их в трубку. Таким способом мы остановим течь и можем, не задумываясь о них, далее заниматься своими делами. Делаем так, как указанно на фотографии.

На фотографии показан дроссель с обратной стороны. Стоит обратить внимание на то количество грязи, которое там имеется. Однако это еще не все.

Далее после снятия дросселя с силового агрегата нам нужно открутить датчик ХХ, который крепится на трех болтах. Для этого мы берем жидкость DW-40, смачиваем болты, чуть погодя берем крестообразную отвертку и откручиваем три болта. Откручиваются они легко. Местонахождение болтов показано красными стрелочками на фото расположенном ниже.

Но перед тем как откручивать болты, стоит нанести несколько линий на стыках двух частей. Такой подход позволит идеально точно вернуть все на свои места при сборе детали. Запомните, три отметки должно быть как минимум – по одной на каждую сторону.

Открутив болты, аккуратно отсоединяем части друг от друга. Как мы видим, внутри имеется нагар, который нужно вычистить. Поэтому берем очиститель, мягкие ершики, тряпки и стараемся максимально вычистить все уголки разобранной детали. На фотографии расположенной ниже видно, сколько внутри грязи. После чистки все должно блестеть.

После чистки ХХ, необходимо почистить и сам дроссель, а также его посадочное место. Для того что бы произвести чистку, нам необходимо все обильно залить купленной жидкостью для карбюратора . Сделать это очень легко, потому как баллончик с трубочкой позволяет это сделать практически во всех недоступных местах.

Даем несколько минут дроссельной заслонке на отмокание и приступаем к чистке. Делать это стоит как можно аккуратнее, чтобы не повредить внутреннюю поверхность или не нарушить какой-нибудь механизм. Особенно это касается внутренней части данного узла. Уплотнительную резинку стоит также почистить, если она пришла в негодность, ее стоит заменить. Внутри можно почистить таким способом, как показано на фотографии. Чистим аккуратно нельзя повредить заслонку.

После того как вы потратили немного времени на чистку, перевели уйму очистителя, зубную щетку и достаточное количество тряпок мы должны получить чистый без масла и гари технический узел который в будущем после сборки встанет на свое место. Фото чистой дроссельной заслонки расположено ниже.

После окончательной чистки собираем все на свои места. Перед установкой не забываем надеть шланги, надежно их закрепить, долить немного антифриза, который вытек из системы и так далее.

На этом процесс чистки закончен, стоит лишь собрать все на свои места и все. На проведение данной процедуры необходимо всего 4-5 часов времени беспрерывной работы и около 600-800 рублей.

Читайте также:
