Bmw x5 e70 предохранители и реле
Второе поколение кроссовера BMW X5 E70 выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За этот период е70 получил одни рестайлинг. Мы представим информацию о боках реле и предохранителях бмв х5 е70 с описанием схем на русском языке, а так же подскажем какие из них отвечают за прикуриватель.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,0,0,0 -->
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,0,0,0 -->
p, blockquote 7,0,0,0,0 --> фото блока предохранителей в салоне
Выглядеть он будет примерно так.
p, blockquote 8,0,0,0,0 -->
p, blockquote 9,0,1,0,0 -->
Общая схема блока с предохранителями и реле
p, blockquote 10,0,0,0,0 -->
p, blockquote 11,0,0,0,0 -->
Таблица с описанием
p, blockquote 12,0,0,0,0 -->
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
p, blockquote 13,0,0,0,0 -->
Фото пример исполнения
p, blockquote 14,0,0,0,0 -->
p, blockquote 15,0,0,0,0 -->
Схема
p, blockquote 16,0,0,0,0 -->
p, blockquote 17,0,0,0,0 -->
Расшифровка
p, blockquote 18,0,0,0,0 -->
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
p, blockquote 19,1,0,0,0 -->
p, blockquote 20,0,0,0,0 -->
Актуальная информация о расположении предохранителей и реле для вашего автомобиля должна находится рядом с данным блоком в виде брошюры.
p, blockquote 22,0,0,0,0 -->
Обозначение
p, blockquote 23,0,0,0,0 -->
p, blockquote 24,0,0,0,0 -->
За прикуриватель отвечают несколько предохранителей: 97, 111, 113, 115, 118.
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
p, blockquote 26,0,0,0,0 -->
p, blockquote 27,0,0,0,0 -->
Схема
p, blockquote 28,0,0,0,0 -->
p, blockquote 29,0,0,1,0 -->
Назначение
p, blockquote 30,0,0,0,0 -->
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блоки с предохранителями и реле под капотом х5 е70
С правой стороны около дворников находится блок в реле и предохранителями, закрытый пластиковой крышкой.
p, blockquote 31,0,0,0,0 --> Реле SCR K2085 бмв х5 е70
Количество предохранителей зависит от комплектации и года выпуска вашего bmw.
p, blockquote 32,0,0,0,0 -->
Общая схема
p, blockquote 33,0,0,0,0 -->
p, blockquote 34,0,0,0,0 -->
Описание
p, blockquote 35,0,0,0,0 -->
| 1 | Электронный блок управления двигателем |
| 2 | Реле системы управления высотой подъема клапана |
| F1 | (40А) Реле системы управления высотой подъема клапана |
Дополнительная информация
Мы так же подготовили видео по данной статье у себя на канале. Смотрите и подписывайтесь.
p, blockquote 36,0,0,0,0 -->
p, blockquote 37,0,0,0,0 -->
За омыватель фар отвечает предохранитель номер 26 блок в салоне.
Инструкция по обслуживанию
Не работают дворники бмв х5 е70
Производитель продает только трапециевидный стеклоочиститель в сборе с электродвигателем стоимостью более 400 долларов.
Мы производим и продаем мотор-редуктор стеклоочистителя BMW 61617200510 отдельно.
Инструкции по замене:
Снимите трапециевидный стеклоочиститель с помощью электродвигателя.
Снимите мотор с трапеции.
Отметим, в каком положении находится относительно рычага переключения передач. (при сборке придется спрашивать о том же положении. Точность до 1 мм не нужна. После сборки будет выставляться в нулевом положении. Об этом написано ниже).
Выбить из рычага переключения передач. (Смотрите видео в верхней части страницы)
Нажал на новую передачу.
Под пластиковую шестерню положить что-нибудь мягкое, например магазин. Это защитит ее от повреждений при нажатии.
Снаряжение для подогрева фена.
Не пытайтесь
Что касается прессования, то можно использовать тиски.
Установка должна быть при комнатной температуре.
Добавление смазки. (смазки должно быть много, она должна заполнить все свободное пространство).
Установите трапецию на место, подсоедините электрический разъем.
Без установки щетки стеклоочистителя, включения стеклоочистителя, необходимо установить нулевое положение.
После остановки стеклоочистителя установите щетку стеклоочистителя.
Ремонт двигателя стеклоочистителя закончен.
Шестеренчатый стеклоочиститель X5 и X6
Механизм стеклоочистителя незаменим в любом автомобиле. Какой бы ни была машина, в наших климатических условиях без дворников не обойтись.
Стеклоочиститель может работать в нескольких режимах-быстром, медленном или прерывистом. Внутри конструкции находится небольшой мотор-стеклоочиститель BMW X5 E70, устройство возврата рычагов стеклоочистителя и очистки резинки.
Самая надежная деталь этого механизма пластиковая шестерня стеклоочистителя X5, которая находится внутри мотора. Он чаще всего ломается, из-за временного износа. Изнашивается шестерня от двигателя до трапеции стеклоочистителя Е70, а именно его зубья.
Симптомы неудачи: кисти могут висеть некоторое время, махать один раз и не подниматься или перестать работать. Когда он услышал звук мотора, значит, мотор и стеклоочиститель-линейка BMW X5 E70 исправны.
Столкнувшись с этой проблемой, автомобилисты не всегда знают. Как проводить ремонт и каковы возможные причины поломок.
Есть только два варианта-купить линейку щеток стеклоочистителя X5 E70 с мотором в целом. Которую предлагает производитель. Или воспользоваться нашей разработкой. Т. е. купить новую шестерню. В первом случае это очень дорого, около 700 долларов, и нецелесообразно выбрасывать весь механизм. Когда отказала только одна деталь. Переключить передачу абсолютно не сложно и можно сделать это самостоятельно. В дальнейшем периодически проверяйте состояние системы двигателя дворников. Иначе дворники могут не сработать в нужный момент. Это опасно и часто приводит к аварийным ситуациям. Шестерня подходит для BMW X6. Безопасное путешествие без поломок.
Bmw x5 e70 не работают дворники
Комментарий дня
Я просто оставлю это здесь.
"На прошлой неделе в Москве обокрали квартиру дочери бывшего мэра Санкт-Петербурга Анатолия Собчака — Ксении. Студентка МГИМО лишилась драгоценностей на сумму $600 тыс"
Это новость 2002 года, Ксении был 21 год. Остаётся только позавидовать её характеру, трудолюбию и целеустремлённости. В 21 год заработать на брюлики - это вам ни хухры мухры
Рекомендуемое сообщество
Пикабу в мессенджерах
Активные сообщества
Тенденции
Кроссовер на водороде BMW i Hydrogen Next (2022) | Начало серийного производства
В 2019 году на автосалоне во Франкфурте был представлен кроссовер BMW i Hydrogen Next, а теперь компания начала испытания машины на дорогах Европы.
BMW i Hydrogen Next сделан из серийного кроссовера BMW X5, а его водородная силовая установка устроена так же, как у других подобных машин современности.
В результате химической реакции водорода и кислорода, получаемого из воздуха, на борту вырабатывается электричество.
В центральном тоннеле и под задним диваном установлена пара композитных баллонов на шесть килограммов водорода, который хранится под давлением 700 бар.
Водородная силовая установка, разработанна баварцами совместно с компанией Toyota. А остальная электротехника — собственного производства.
Тяговый электромотор установлен на задней оси и имеет пиковую мощность 374 л.с. Но развить ее он сможет лишь кратковременно и только в случае, если позволит заряд буферного тягового аккумулятора. После того как батарея сядет, отдача электромотора не будет превышать мощность электрохимического генератора, то есть 170 л.с.

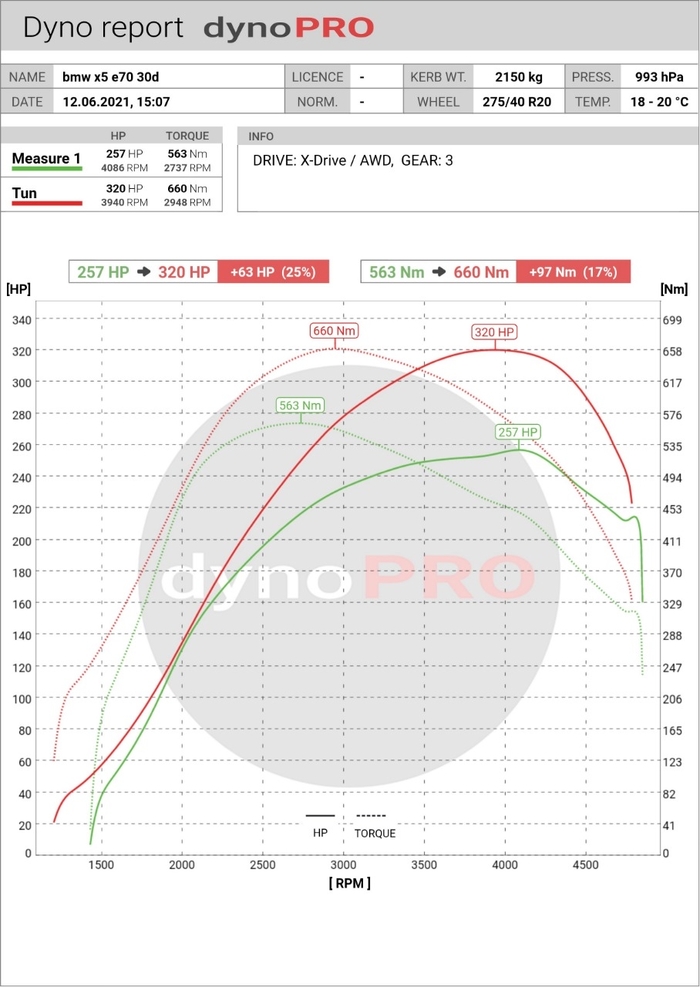

Stage1 BMW X5 30d e70+замеры мощности
Поскольку решение по тюнингу этих моторов уже давно откатано и переделано куча аналогичных авто - вся настройка закончилась на первой и единственной версии, естественно с контролем параметров до и после.
Машина 2012 года, оригинальный пробег - чуть больше 100т.км. Это рестайлинг и мотор тут уже N57 - не менее надежный и мощный приемник легендарного M57. Лично я себе не представляю e70 без рядной дизельной 6-ки под капотом.
Для тех кто не много знает об этих моторах - все модификации этого мотора (30d, 35d, 40d, 50d) имеют объем 3.0 литра, основные отличия - топливная система и турбины. Их на этом моторе может быть от 1й до 3х.
Любая версия этого мотора имеет хороший потенциал для тюнинга. Версии 30д для нашего рынка, заявленная мощность которых 245 л.с. обычно стабильно выдают большую мощность, так же и в моём случае мотор показал немного больше, чем в СТС, замер производили на 3й передаче.
Американский судья был поражен наглостью подозреваемого
В США подозреваемый в угоне машины явился на судебное заседание по Zoom прямо из еще одной угнанной машины, сообщает CWB Chicago.
32-летний Джошуа Слотер из Чикаго был обвинен в незаконном присвоении автомобиля Dodge Charger в начале марта. При этом во время задержания мужчина предъявил правоохранителям фальшивые документы 30 марта в онлайн-формате прошло судебное разбирательство по его делу, на котором он поразил судью своим поведением. Джошуа подключился к Zoom прямо из автомобиля BMW X5, который также был в угоне.
Полицейские следили за этим авто и постучали в машину как раз в тот момент, когда угонщик давал показания на онлайн-заседании. Джошуа пытался объясниться с полицейскими в прямом эфире на глазах у судьи, прокурора и адвоката, но стражи порядка не поверили ему.
В итоге суд заключил Джошуа Слотера под стражу с возможностью освобождения под залог в 10 тысяч долларов (более 775 тысяч рублей). Защитник внес эту сумму, и Слотер был освобожден. Теперь его ждет новый суд, который также состоится онлайн.
Joshua Slaughter | CPD
Черная полоса у BMW
Список кодов VIN машин, нуждающихся в проверке, выложен на странице Росстандарта.
Ну а Continental не первый раз ошибается. В 2011 году компании пришлось менять 390 тысяч дефектных шин. Похожая история приключалась в 2019-м с продукцией Bridgestone на Лексусах и в 2020-м — с Falken на Маздах. Что до BMW X5, то последний раз (в феврале 2021-го) эта модель приглашалась на сервис из-за плохо прикрученного рулевого вала, а чуть ранее (в ноябре 2020-го) — из-за некачественной сварки кронштейна шарнира в подвеске.
Запчасти на BMW дорогие - говорили они.
Наткнулся сегодня на авито, практически карбоно-керамика, по крайней мере максимально облегчены и судя по всему с центр локом). А вы говорите зеркала дорогие на X5M, я думаю у сударя и они найдутся за недорого.
Водитель BMW и скорая
Ну что хейтеры, уже потираете клавиши клавиатуры в ожидании очередного видео что BMW заблокировало проезд или тем более решило поучить скорую помощь? А вот и нет!
Встречаем BMW здорового человека!
Водитель скорой помощи спешил на вызов и двигаясь по встречке снёс BMW зеркало (Да конечно оно ему не нужно). Водитель BMW оказался понимающим человеком и после недолгого разговора пожал водителю скорой руку. После чего бригада скорой продолжила свой путь.
Штраф
Сегодня прочитал новость из соседнего городка, Кульбаха. 26-ти летний водитель, как водится, BMW, при разрешённых 70-ти км/час, превысил скорость на 11 км/час. И ладно бы просто показал, его к хую привязал проехал, но решил отличиться и показал фак!
Немецкая администрация была сильно взволнована и морально оскорблена. И полагающееся наказание в 20€ увеличило в 75 раз!
У нас в Баварии служащие очень обидчивые, поэтому на всякий случай ещё и отстранили водителя Х5 на месяц от вождения, чтобы в себя пришёл и обдумал своё поведение.
Выводы делайте сами, а пока вот вам скрины статьи и ссылка на неё.
Из нашего "X5-Retail" так просто не уходят.
На Пикабу люди постоянно делятся разными забавными случаями из жизни и иногда взывают к "силе Пикабу", мой случай и первое и второе.Начало очень прагматичное и малоинтересное, в двух словах его можно описать как - работал я с 2010 по 2013 годы в небезызвестной компании X5, а точнее на должности директора магазина "Пятерочка" в г.Таганрог, Ростовской области,работал как и все работают, справлялся с обязанностями, стал полностью толерантен к ракообразному руководству филиала и т.д. В ноябре 2013 года мне там надоело работать, для Х5 3 года и так не маленький срок и я уволился, думая что оборвал связи с компанией раз и навсегда.
Далее, по сегодняшний день меня преследует образ к сожалению уже покойного Мамуки Кикалейшвили с его крылатой фразой про уход из казино и какие трудности в связи с этим могут произойти.
В моем случае случились проблемы с уходом из "X5 Retail" и речь не о физическом уходе, а скорее о каком то ментальном или я бы даже сказал техническом. Но обо всем по порядку. Наслаждаясь свободным временем после увольнения (осень-зима 2013 и зима 2014) я стал замечать что на мой ЛИЧНЫЙ мобильный телефон часто поступают звонки от рассерженных и агрессивных жителей моего города на предмет плохого качества товаров и обслуживания в магазинах "5" г. Таганрога, я по началу не особо придавал этому значения, ну дескать на старые дрожжи звонят и культурно объяснял что к чему, потом мне начались звонки из сети "Перекресток" и свосем не из моего города.
Середины у моей писанины не будет, я сразу хочу подвести итоги на 11 апреля 2019 года, за период с осени 2013 и по сегодняшний день(5,5 лет):
- Мне поступило несколько сотен(возможно уже и за тысяча) звонков от неудовлетворенных покупателей сети Перекресток в Южном Округе, а это я вам скажу не самое приятное занятие общаться с яжематерями и бабками голосующими за ЕдРо
- география городов следующая - Геленджик,Краснодар,Новоросийск,Сочи,Темрюк и сегодня из Ессентуков, возможно были какие то еще, всех не упомнишь, было много случаев "эээ брат памаги!!"
-со своей стороны на протяжении нескольких лет я обращаюсь в службу поддержки сети, в дирекцию безопасности, пишу генеральному директору и т.д. , т.е. мое утверждение о ракообразности руководства сети стало аксиомой, меня все игнорируют, хотя например письма подобного содержания раньше приходили,дескать приняли в работу, сейчас все решим.
-Теперь даже эти письма не приходят, на меня в Х5 положили большой моржовый хер, я впрочем и не сомневался, туда приходят тупо бабло зарабатывать, а не решать проблемы компании, очень ХеРовый человеческий ресурс
-Покупатели мне звонят каждый день и лишь мое чувство справедливости и такта не позволяет посылать их на хер, а лишь после выслушивания проблемы, я советую обращаться на горячую линию, часто получая в ответ "э бля я то тебе дозвонилось памагай мине", приходится в сотые разы делать такое лицо
-Как я подозреваю все дело все дело в рукожопных администраторах базы данных,работающих в Х5, если у тебя IQ как у собаки на входе то обычно так и происходит
В данном случае я жалею лишь об одном, что я и Х5 не жители США с их судебной системой,я бы уже пустил по миру этих тупых долбоящеров за использование моих персональных данных, моего личного времени и просто игнорирования проблемы. И еще бы потребовал на их сайте вывесить извинение за свой д@лб@ебизм.
Через Пикабу хочу обратиться к Х5 - пожалуйста включите мозги и сделайте исправление в своих базах данных. меня уже реально достали ваши спермотоксикозные тетки, сраные йогурты и сук@ бля@ть мышь в батоне(я сам охренел от наезда, "Мышь в батоне. ") ВЫ МЕНЯ УЖЕ З@ЕБ@ЛИ. Спасибо.
Если кто из жителей форума является жителем вышеуказанных городов и посещает Перекресток, обратите внимание в чек, если вы увидите номер для связи 89064164ХХХ (сегодня были на связи Ессентуки), можете даже позвонить , по паролю "Пикабу" сможем даже пообщаться для хорошего настроения. Все удачи!.
Читайте также:
