Как установить датчик удара на штатную сигнализацию lada vesta

Обновлено: 08.01.2025

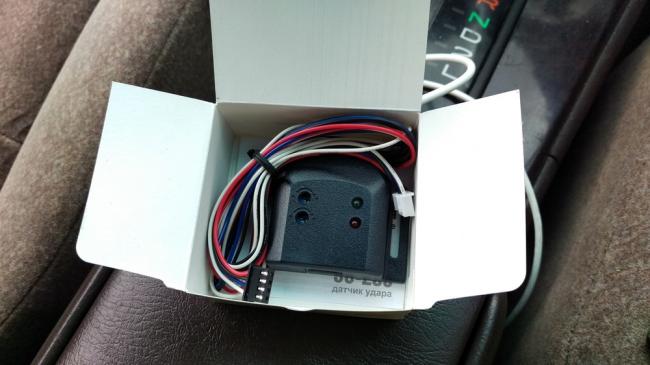

Купил провод двух жильный 5 метров, гофры, датчик удара Аlligator ps302 и Реле 5и контактное . На датчике есть четыре входа красный «+», черный «-», зеленый «зона предупреждения» (это когда сигналка не орет, а пикает) и синий — «зона тревоги» (его и необходимо подключить к концевику).
+12В я хотел подключить к зажиганию, но разобрав, там всё настолько плотно сидит, что решил подключу лучше на блоке ВСМ.
Сняв бардачок, сразу за ним блок ВСМ который крепится на одной гайке на 8. Там соединился, красный 12 вольт постоянные, предохранитель 5A вставил и на черном разьёме к оранжевому проводу подсоединил сигнал на датчик удара с концевика водительской двери.

Если требуется поточнее как подключится, то в интернете есть видео, как устанавливают сигнализацию на лада веста, там я и черпал знания)
Далее разобрал панель и подсоединил плюс от прикуривателя, он у нас красный.

Далее я двух жильным проводом подсоединил минус чуть левее педали сцепления, под обшивкой отогнутой. Чтобы одна жила на минус датчика, другая жила на минус реле.

Далее гофру обматал моделином и на стяжках прокинул к месту расположения датчика удара.

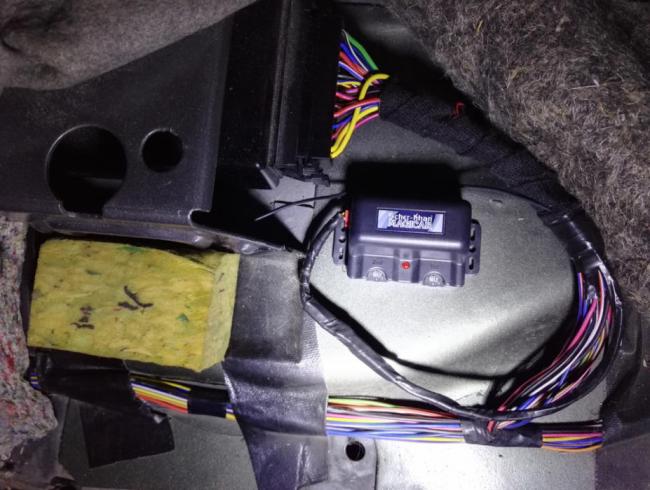

Датчик расположил за бардачком, получается левее верхнего угла.Но для начала всё соединил по схеме и потом собрав в кучу, обклеил моделином, чтобы не скрипела гофра и т.д

Сейчас пару фото на месте уже.

Хотел как на видео расположить под ручником, но на весте седан что-то места там маловато.Поэтому решил тут и плюс подключатся удобно.Вчера в течении дня ходил выставлял чувствительность на датчике, по 100 бальной шкале, выставил где-то на 85.Боляся не будет хватать на заднюю часть авто, но при не большом ударе рукой, сигналка срабатывает на ура) Датчик удара крепите довольно жестко, а то если он будет так сказать в подвешенном состоянии, то может срабатывать просто так, без причин, от малейших колебаний.
Всем спасибо за внимание, надеюсь информация будет полезна.Снял видео, показав примерно что и куда подсоединял и как срабатывает датчик, если понадобится скину в личку.Ещё идея в голове, как сделать диод, который сигнализирует что машина поставлена на сигнализацию, если найду схему и придумаю как всё расключить, то сделаю позже.
Всем удачи на дорогах!

Установить сигнализацию можно при покупке у автодилера или в сертифицированном сервисном центре. Это позволит сохранить гарантию на новый автомобиль.

Автомобиль Лада Веста выпускается со штатной сигнализацией, защищающей от проникновения двери, капот и багажник.

Предустановленная охранная система защищает машину от проникновения по периметру. Установить другую сигналку или дополнить имеющуюся можно самостоятельно.

Штатная сигнализация Лады Весты

Выставленные в салонах на продажу автомобили уже оснащены штатной автосигнализацией. На них стоит система периметрального типа, которая защищает от недоброжелателей все двери. Сработает сигналка также при попытке проникнуть в багажник или под капот.

Как действует

Чтобы поставить ТС на охрану, заблокировать все боковые двери, необходимо нажать соответствующую кнопку на ключе. Точно так же с помощью брелока охранная система отключается.

Попытка вскрыть авто

При попытке проникнуть в салон через любую дверь или багажное отделение при активированной системе в течение 5 секунд запускается непрерывный звук. Одновременно начинает мигать аварийная световая сигнализация. Если не отключить систему посредством оригинального брелока, звуковые и световые сигналы будут подаваться в течение 80 секунд.

Иммобилайзер никого не оповещает звуковыми и световыми сигналами о попытке угона. Устройство препятствует запуску двигателя и передвижению на машине. Чтобы разблокировать «обездвиживатель», нужно оригинальный ключ вставить в замок зажигания.

Точки подключения

Точки подключения сигнализации на машину Лада Веста без каналов примерно одинаковы. У моделей начиная с 2015 г. выпуска это:

Замок автомобильного зажигания – подключают толстый красный разъем, белый тонкий, черный и желтый (или синий).
Под блоком предохранителей. К поворотникам подключают синий, зеленый провода.
Тормозная система.
Ручной тормоз – присоединяют крайний синий контакт.
В блоке ВСМ имеются разъемы для подключения к багажнику, капоту и задним концевикам.
Контакт для центрального замка (также встроен в блок ВСМ).

Установка датчика удара на Весту к штатной сигнализации

Расширить набор функций штатной сигналки поможет установка датчика ударов. Для работы потребуется реле с 5 контактами и штекером, сам прибор и акустический кабель. Последовательность действий:

Реле и датчик удара на Весту к штатной сигнализации жестко закрепить возле рычага ручного тормоза.
Минус устройства взять у дверного концевика или кнопки для открывания капота.
Постоянный плюс можно взять от АКБ или с монтажного блока – обязательно через предохранители.

После установки датчика оригинальная система распознает удар как попытку проникнуть в автомобиль – раздаются неприятные громкие звуки. Чувствительность можно отрегулировать, сняв верхнюю накладку тоннеля рядом с ручником.

Как отключить сигналку

Иногда при поломке пульта или сбое в работе самой охранной системы ее требуется экстренно деактивировать. Отключить штатную сигнализацию на Весте можно несколькими способами:

С помощью секретной кнопки.
Обесточив автомобиль (отсоединив нужные клеммы от аккумулятора).
Введением специального 4-значного цифрового кода, который известен лишь владельцу ТС.

Какую сигнализацию лучше поставить на Весту: производители и цены

Для автомобилей, выпущенных в России, подойдет несколько видов сигнализации. Они отличаются характеристиками, а также стоимостью. Наиболее популярны среди владельцев Лады:

JAGUAR EZ-7 – отличается надежностью работы и доступной ценой. Взломать довольно сложно: хорошо защищена от помех и перехвата волн. Стоимость устройства – около 8500 руб., включая установку.
Red Scorpio Premium A8 – современный комплекс, защищенный от помех, сканирования диалогового кода. Радиус действия – примерно 2 км. Подключается к GPS, позволяет отследить машину по спутнику. Цена без установки – около 9000 руб.
STARLINE Система защищена 128-битным шифрованием от электронного взлома. Стоимость с установкой – 10500 руб.
PANDORA DX-50 – по отзывам владельцев лучше всего сочетается с модулями CAN. Возможно подключить автозапуск.

Автосигнализация PANDORA DX-50. Источник: https://carobass.ru/catalog/avtosignalizatsii/avtosignalizatsiya-s-avtozapuskom-pandora-dx-50b/

Современные системы защищают не только двери, багажники авто, но и колеса, зеркала. В них уже встроены датчики движения, удара.

Стоимость работ по установке

Установить сигнализацию можно при покупке у автодилера или в сертифицированном сервисном центре. Это позволит сохранить гарантию на новый автомобиль. Средняя цена услуги:

Монтаж сигнализации с обратной связью – 4000 руб.
Установка системы с автозапуском – примерно 5500 руб.
GSM автосигнализация – от 7000 руб.

Самостоятельный монтаж автосигнализации

Если автомобиль не находится на гарантии, купить и поставить сигнализацию на Весту можно своими руками. Процесс требует определенных знаний и навыков. Самостоятельно чаще всего монтируют системы бюджетного, среднего классов. В любом случае, сначала нужно изучить инструкцию производителя.

Инструменты для монтажа

Для подключения штатной сигнализации на Лада Веста СВ Кросс понадобятся:

Бокорезы с изолированными рукоятками. Желательно иметь несколько экземпляров для тонкого и толстого кабеля.
Стриппер для зачистки проводов от изолирующего покрытия.
Нож с несколькими сменными лезвиями.
Набор лопаток для разборки пластика в салоне.
Пресс-клещи для обжима контактов.
Набор отверток разного размера.
Паяльники разной мощности для толстого и тонкого провода.
Наборы гаечных ключей, торцевых головок, ключ-вороток.
Шуруповерт.

Инструменты удобно хранить в пластиковом ящике с отсеками.

Установка и подключение сигнализации на Весту своими руками

Перед началом работы нужно изучить схему звуковой сигнализации Lada Vesta.

Дальнейший алгоритм действий:

Открутить винты, фиксирующие переднюю панель в салоне. Она снимается вместе с накладкой.
Основной блок сигнализации находится за магнитолой. Подсоединить питание +12В.
Красным проводом соединить +12В и замок зажигания.
Белый провод подключить к аварийному световому сигналу.

Не рекомендуется менять контакты по своему усмотрению. Это может привести к неисправности сигналки.

Подробная видеоинструкция по самостоятельной установке и подключению сигнализации:

Проверка работы

Перед эксплуатацией необходимо убедиться, что система работает правильно. При включении она должна издать 2 звуковых сигнала. При неправильной установке – только мигает габаритными огнями или издает много звуков.

Можно опустить стекло двери и включить охрану. Если через несколько минут попробовать открыть любую дверь изнутри, автосигнализация должна сработать. Датчик ударов проверяют, слегка постучав по шине ногой.

После завершения работы не должно торчать оголенных проводов. Если нет уверенности в собственных силах, лучше доверить работу мастеру сертифицированного центра Lada.

Автомобильная сигнализация позволяет защитить машину от недоброжелателей и случайных столкновений на стоянке. Также охранная система может совмещать в себе другие полезные функции, например, автозапуск двигателя или удаленное открытие багажника через дополнительный канал. Рассмотрим особенности самостоятельной установки сигнализации на Lada Vesta.

Установка компонентов сигнализации

В моторном отсеке:

Сирену устанавливаем на штатный болт.
Датчик температуры двигателя с помощью пластиковых стяжек.
Провода в салон протягиваем через штатный уплотнитель с левой стороны моторного щита.

В салоне автомобиля:

Антенный модуль со встроенным датчиком удара и наклона на лобовом стекле.
Светодиод на левой или правой стойке.
Сервисную кнопку (valet) скрытно установить в любом удобном месте.
Центральный блок сигнализации закрепить под панелью.

Пример установки компонентов на видео:

Точки подключения сигнализации

Точки подключения на видео:

Внимание! Автозапуск + GPS мониторинг (комплекс Vesta-Connect). Чтобы установить этот комплекс, достаточно соединить два разъема.

Напомним, ранее мы рассказывали, сохранится ли гарантия, если устанавливать сигнализацию и другое оборудование не у официального дилера.

Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/3045-ustanovka-signalizacii-na-lada-vesta-svoimi-rukami.html

Как установить датчик удара на штатную сигнализацию автомобилей LADA

Все комплектации Lada Vesta и Lada XRAY имеют штатную охранную сигнализацию. Она способна защитить автомобиль от угона, но не может отпугнуть хулиганов. Однако ее функциональность можно расшить, установив на штатную сигнализацию датчик удара. Процесс не сложный, поэтому выполнить такую доработку своими руками может каждый.

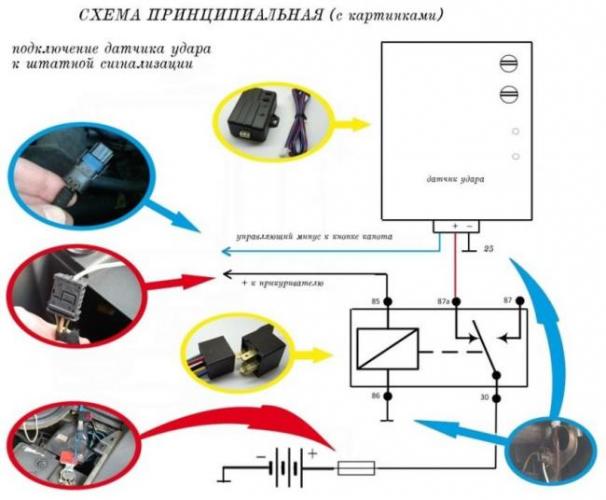

Схема установки датчика удара является универсальной и подходит для других автомобилей LADA со штатной охранной сигнализацией (Lada Granta, Kalina). См. также еще один способ установки датчика удара и объема.

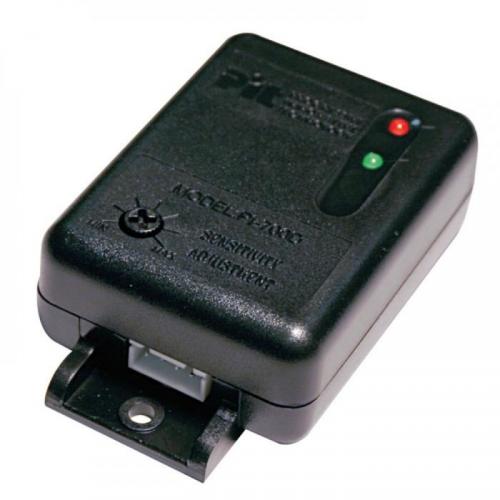

Датчик удара двухрежимный (используется только один режим, любой), цена 450 рублей.
Реле пятиконтактное с разъемом
Акустический кабель (5 м)

Цена всего комплекта около 600 рублей.

Порядок установки и подключения:

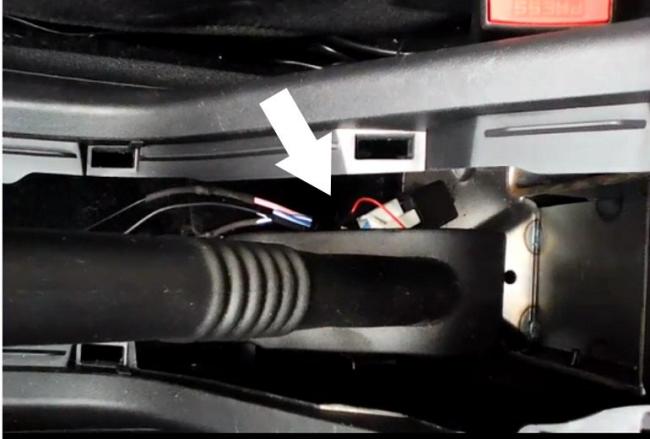

Датчик удара и реле размещаем в тоннеле около рычага ручного тормоза, жестко закрепив в кузову.
Управляющий минус датчика берем у кнопки капота или концевика двери.
Постоянный плюс можно взять с монтажного блока (например, у предохранителя прикуривателя) или от АКБ (через предохранитель).

Пояснения на видео:

В результате при срабатывание датчика удара штатная сигнализация начнет подавать звуковые сигналы, «думая», что открыли капот. Отрегулировать чувствительность датчика удара можно в любое время при помощи отвертки, сняв только верхнюю накладку тоннеля.

Еще один пример установки датчика удара на Весту:

Напомним, ранее мы рассказывали, как еще защитить автомобиль от злоумышленников. Например, установить пробку бензобака с ключом или запираемый лючок бензобака.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/3582-kak-ustanovit-datchik-udara-na-shtatnuju-signalizaciju-lada-vesta-i-xray.html

Сигнализация на Lada Vesta: характеристики моделей, цена монтажа, отключение и установка

Штатная сигнализация Лады Весты

Как действует

Попытка вскрыть авто

Точки подключения

Замок автомобильного зажигания – подключают толстый красный разъем, белый тонкий, черный и желтый (или синий).
Под блоком предохранителей. К поворотникам подключают синий, зеленый провода.
Тормозная система.
Ручной тормоз – присоединяют крайний синий контакт.
В блоке ВСМ имеются разъемы для подключения к багажнику, капоту и задним концевикам.
Контакт для центрального замка (также встроен в блок ВСМ).

Установка датчика удара на Весту к штатной сигнализации

Реле и датчик удара на Весту к штатной сигнализации жестко закрепить возле рычага ручного тормоза.
Минус устройства взять у дверного концевика или кнопки для открывания капота.
Постоянный плюс можно взять от АКБ или с монтажного блока – обязательно через предохранители.

Как отключить сигналку

С помощью секретной кнопки.
Обесточив автомобиль (отсоединив нужные клеммы от аккумулятора).
Введением специального 4-значного цифрового кода, который известен лишь владельцу ТС.

Какую сигнализацию лучше поставить на Весту: производители и цены

JAGUAR EZ-7 – отличается надежностью работы и доступной ценой. Взломать довольно сложно: хорошо защищена от помех и перехвата волн. Стоимость устройства – около 8500 руб., включая установку.
Red Scorpio Premium A8 – современный комплекс, защищенный от помех, сканирования диалогового кода. Радиус действия – примерно 2 км. Подключается к GPS, позволяет отследить машину по спутнику. Цена без установки – около 9000 руб.
STARLINE Система защищена 128-битным шифрованием от электронного взлома. Стоимость с установкой – 10500 руб.
PANDORA DX-50 – по отзывам владельцев лучше всего сочетается с модулями CAN. Возможно подключить автозапуск.

Автосигнализация PANDORA DX-50. Источник: https://carobass.ru/catalog/avtosignalizatsii/avtosignalizatsiya-s-avtozapuskom-pandora-dx-50b/

Стоимость работ по установке

Монтаж сигнализации с обратной связью – 4000 руб.
Установка системы с автозапуском – примерно 5500 руб.
GSM автосигнализация – от 7000 руб.

Самостоятельный монтаж автосигнализации

Инструменты для монтажа

Для подключения штатной сигнализации на Лада Веста СВ Кросс понадобятся:

Бокорезы с изолированными рукоятками. Желательно иметь несколько экземпляров для тонкого и толстого кабеля.
Стриппер для зачистки проводов от изолирующего покрытия.
Нож с несколькими сменными лезвиями.
Набор лопаток для разборки пластика в салоне.
Пресс-клещи для обжима контактов.
Набор отверток разного размера.
Паяльники разной мощности для толстого и тонкого провода.
Наборы гаечных ключей, торцевых головок, ключ-вороток.
Шуруповерт.

Инструменты удобно хранить в пластиковом ящике с отсеками.

Установка и подключение сигнализации на Весту своими руками

Перед началом работы нужно изучить схему звуковой сигнализации Lada Vesta.

Дальнейший алгоритм действий:

Открутить винты, фиксирующие переднюю панель в салоне. Она снимается вместе с накладкой.
Основной блок сигнализации находится за магнитолой. Подсоединить питание +12В.
Красным проводом соединить +12В и замок зажигания.
Белый провод подключить к аварийному световому сигналу.

Не рекомендуется менять контакты по своему усмотрению. Это может привести к неисправности сигналки.

Подробная видеоинструкция по самостоятельной установке и подключению сигнализации:

Проверка работы

Приобретая автомобиль Лада Веста, покупатель получает установленную штатную систему охраны уже в базовой комплектации авто. В отличие от более дорогих аналогов, у нее отсутствует автозапуск и возможность подключения дополнительного оборудования. С основной задачей штатная сигнализация Лада Веста справляется успешно — она предотвращает проникновение в салон автомобиля, оповещая окружающих громким сигналом.

Лада Веста

Доработка штатной сигнализации LADA Granta, Kalina и Priora (установка датчика удара и объема)

Штатная охранная сигнализация есть практически на всех автомобилях Лада. По функциональности она уступает охранным комплексам от Starline, Tomahawk и др. Но при желании можно расширить ее возможности, например, подключить к штатной сигнализации датчики удара, объема, наклона или перемещения.
Потребуется: купить датчик (удара или объема) от любой сигнализации. Их много, но способ подключения аналогичен (назначение контактов датчика смотрите в инструкции из комплекта).

В зависимости от комплектации на автомобиль Лада может устанавливаться различные типы блоков управления электропакетом (БУЭ). Например, в комплектации «Норма» Калины/Гранты установлен блок АПС-6, который находится под задним левым сиденьем. Схема подключения 3-х контактного датчика удара следующая

1 контакт датчика удара подключаем к 1 контакту БУЭ
2 контакт — к массе (или контакт 6 БУЭ)
3 контакт — к 12 контакту БУЭ

Для 4-контактного датчика два провода можно совместить в один:

В случае использования нескольких датчиков, например, датчика удара и датчика объема, следует использовать диоды (т.к. на БУЭ используется только один вход).

На «люкс» версиях Приоры применяется другой БУЭ, который располагается под панелью (рядом с ЭБУ). Подключение выполняем к разъемам на тыльной стороне блока (разъем для подключения взяли от ПК) по схеме:

Установка датчика Датчик удара рекомендуется крепить к металлу кузова, при этом надежно фиксировать.

После постановки на охрану датчик начинает работать не сразу, а только через 30 секунд. После удара по кузову или колесу датчик удара сработает и заработает клаксон.

А вы дорабатывали штатную сигнализацию автомобилей Лада Приора, Калина или Гранта аналогичным образом? Напомним, есть возможность заменить штатный ключ на выкидной.

Монтаж сигнализации

После того, как сигнализация на Ладу Весту выбрана, необходимо определиться с ее установкой и настройкой. Самый легкий способ подключения оборудования – это обратиться в официальный дилерский центр, где специалисты установят сигнализацию на Лада Веста правильно и за короткий срок. Автолюбители со стажем, наоборот, предпочитают делать все самостоятельно, предварительно разобравшись в нужной теме как следует.

Установка сигнализации в специализированных центрах

Многочисленные сервисные центры предлагают большой перечень услуг, оказываемых квалифицированными специалистами. Но есть вероятность наткнуться на «горе-мастеров», после работы которых проблем не оберешься. Поэтому к выбору специализированного центра нужно подходить грамотно, чтобы потом не пришлось исправлять чужие ошибки.

В процессе установки охранной системы повышенного уровня защиты снимаются пластиковые панели приборной консоли, с передних и задних дверей. Если монтаж этих деталей был произведен не правильно, в машине могут появиться скрипы и шумы во время движения. Кроме того, многочисленные точки подключения сигнализации Лада Веста требуют внимательности и хорошего знания электропроводки. Средняя стоимость установки устройства в сервисных центрах Москвы составляет 6000 рублей.

Обзор, схема управления, артикулы

Контроль над работой автомобиля, его узлов, агрегатов осуществляют датчики. Приборы в режиме «онлайн» передают показания электронному блоку управления для интерпретации и реагирования. В случае обнаружения несоответствия последним, на приборной панели сигнализируется индикатор «Check Engine». Водитель на основании полученных данных принимает решение.

Перечень датчиков, установленных на Лада Веста

Контроллер (КСУД).
Датчик температуры охлаждающей жидкости (ДТОЖ).
Датчик детонации (ДД).
Датчик парковки.
Датчик положения коленчатого вала (ДПКВ).
Датчик положения распределительного вала (датчик фаз).
Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).
Датчик парктроника.
Датчик кислорода (ДК) или лямбда-зонд.
Датчик уровня топлива.
Датчик массового расхода воздуха (ДМРВ) или дроссельной заслонки.
Датчик скорости автомобиля (ДС).
Датчик АБС Лада Веста.
Датчик давления масла.
Датчик удара.
Датчики сцепленияи тормоза.

Сигнализация с автозапуском на Лада Веста

Наиболее распространенная сигнализация на Весту среднего класса – это охранный комплекс с функцией обратной связи и возможностью управлять зажиганием двигателя на расстоянии. Установка сигнализации с автозапуском Лада Веста делает использование автомобиля более удобным и комфортным.

Плюсы использования данного комплекса:

информативный экран брелока отображает текущее состояние автомобиля;
автозапуск Lada Vesta можно осуществлять, находясь на значительном расстоянии от автомобиля;
дальность сигнала связи может достигать нескольких сотен метров;
определение причины срабатывания сигнализации.

современные считывающие устройства в руках талантливых злоумышленников способны распознавать электронный сигнал, исходящий от брелока, что позволяет без особого труда взломать устройство;
часто происходит случайное нажатие кнопок брелока в кармане одежды, что может привести к незапланированному открытию дверей или запуску двигателя;
при низкой температуре окружающей среды могут возникнуть сбои в работе устройства.

К сигнализациям среднего сегмента относятся:

Starline A61 Dialog,
Jaguar EZ-7.

Сигнализации

Стоимость устройств вместе с монтажом 8-10 тысяч рублей.

Датчик фаз

Датчик положения распределительного вала (артикул A2C90920400). Информирует электронный блок управления двигателем о достижении поршнем верхней и нижней мертвой точки при такте сжатия.

Установлен на двигателе, ниже крышки клапанов. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

ЭБУ переходит в аварийный режим работы;
двигатель работает нестабильно на холостых оборотах.

Точки подключения сигнализации

Цепь	Цвет провода	Полярность	Расположение
Питание + 12	Красный	+	Коричневый разъем блока BCM
Имитация нажатия педали тормоза	Зеленой 8 pin	+	Коричневый разъем блока BCM
Питание +12	Красный	+	Замок зажигания
Зажигание	Розово черный	+
Стартер	Желто голубой	+
Концевик водительской двери	Оранжевый 32 pin	—	Черный разъем блока BCM
Концевик пассажирской двери	Оранжево белый 30 pin	—
Концевик капота	Оранжевый 33 pin	—
Указатели поворотов	Белый	—
Концевики задних дверей	Зелено белый 40 pin	—	Серый разъем блока BCM
Концевик багажника	Розово белый	—
Отпирание багажника	Желтый 31 pin
ЦЗ	Впаиваемся в BCM	см. видео
Ручной тормоз	Синий	—	Щиток приборов
Бензонасос	Зелено черный	+	Левый порог
Контроль работы двигателя	Бело черный, средней толщины	импульс	Верхний разъем ЭБУ (под капотом)
CAN
Концевики	CAN — шина
ЦЗ (центральный замок)
Ручник
Паркинг АКПП
Педаль тормоза (контроль)
Зажигание (контроль)
Контроль работы двигателя
CAN — H	Желто красный 24 pin	Черный разъем блока BCM либо Разъем панели приборов
CAN — L	Серый 23 pin	Черный разъем блока BCM либо Разъем панели приборов

Точки подключения на видео:

ДАД и ДТВ

Датчик абсолютного давления и датчик температуры воздуха (артикул 21150382821003). Информирует ЭБУ о количестве потребленного воздуха с целью корректировки обогащения горючей смеси в камере сгорания.

Установлен на коллекторе воздушного патрубка. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

двигатель работает нестабильно на холостых оборотах;
пассивная динамика разгона.

Лямбда-зонд

Датчик концентрации кислорода (артикул 226A41771RF). Сепарирует поток газов в выпускном коллекторе, информирует ЭБУ о концентрации газов.

Установлен на внешней стенке выпускного коллектора. Ресурс свыше 100000 км. Ремонту не подлежит. Признаки неработоспособности:

индикация ошибки на приборной панели.

Датчик массового расхода воздуха (артикул 8450020039). Установлен за корпусом воздушного фильтра. Считывает количество потребляемого воздуха двигателем при движении.

Ресурс свыше 100000 км. Ремонту не подлежит.

индикация ошибки на приборной панели.

Датчик скорости автомобиля (артикул 8450006894). Измеряет фактическую скорость движения, передает данные электронному блоку правления двигателем.

Установлен вверху, на крышке картера сцепления. Ресурс свыше 100000 км. Ремонту не подлежит. Признаки неработоспособности:

отсутствие показаний спидометра.

Датчик давления масла (артикул 8200671275). Установлен за головкой блока цилиндров. При достижении минимального уровня контакты замыкаются, сигнал об ошибке передается на приборную панель.

Ресурс свыше 100000 км. Ремонту не подлежит. Признаки неработоспособности:

сигнализация ошибки на приборной панели автомобиля.

Обзор цен производителей

Наименование	Цена в рублях
Контроллер (КСУД)	От 1200
Датчик температуры охлаждающей жидкости (ДТОЖ)	От 450
Датчик детонации (ДД)	От 450
Датчик положения коленчатого вала (ДПКВ)	От 450
Датчик положения распределительного вала (датчик фаз)	От 650
Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ)	От 500
Датчик кислорода (абсорбера)	От 350
Датчик массового расхода воздуха (ДМРВ)	От 350
Датчик скорости автомобиля (ДС)	От 350
Датчик давления масла	От 350
Датчики сцепления и тормоза	От 350
*цены указаны состоянием на 15.04.2019 года

Указанный перечень каталожных артикулов датчиков используйте при покупке запчастей, новых комплектующих. Несмотря на простоту конструкции, устанавливайте оборудование в сертифицированных мастерских, где предоставляют гарантию качества на выполненные работы. При возникновении сложностей обращайтесь за консультацией к менеджерам официальных представительств марки авто.

Отзывы

№	Положительные
1.	Дмитриевич (drive2.ru): за три года эксплуатации машины датчики ни разу не менял.
2.	Семен (prom.ua): на пробеге в 65000 км заменил ДМРВ, наездил уже 100000 км, проблем нет.
3.	Сергей (drom.ru): 80000 км на спидометре, заменил датчик температуры, нареканий на качество машины нет.
4.	Константин (rozetka.ua): недавно заменил ДДТ, купил оригинальный, цена 350 рублей.Установил сигнализацию и датчик удара дополнительно.
5.	Владимир (Auto.ru): автомобилем доволен, особых замечаний нет, оборудование работает в штатном режиме.
6.	Николай (Auto.Mail.ru): за два с половиной года использования техники единожды заменил датчик давления масла. Машина на гарантии, услуга дилера бесплатная.
7.	Кирилл (drive2.ru): на 90000 км полетел датчик АБС, заменил новым. Покупал в фирменном магазине.
8.	Сергей (drive2.ru): ничего особенного по датчикам сказать не могу, работают в штатном режиме.
Отрицательные
9.	Владимирович (prom.ua): дополнительно установил датчик парковки, его мне так не хватало в комплектации «Стандарт». Также заменил датчик холостого хода.
10.	Александр (Бибика.ру): часто выходит из строя датчик температуры, чем это вызвано, не знаю.
11.	Валентин (drive2.ru): спидометр некорректно отображает информацию на приборной панели, дилер рекомендовал заменить по гарантии.
12.	Семен (Автодиспетчер.ру): датчик давления в шинах устанавливал своими силами, в штатной комплектации не поставляется.

Штатная сигнализация и противоугонная защита на автомобилях Лада Веста

При покупке автомобиля семейства Лада Веста, большинство покупателей даже не в курсе, что на их автомобиль уже установлена штатная система сигнализации. На автомобили устанавливается сигнализация периметрального принципа, под защиту попадают все пассажирские двери, а также водительская. Кроме того, при несанкционированном доступе в подкапотное пространство или в багажник автомобиля, сигнализация также сработает.

Как работает штатная автосигнализация Лада Веста

Дистанционный ключ комплекса имеет новую своеобразную форму и три кнопки: открыть, закрыть двери, открыть багажное отделение. Штатная сигнализация Лада Веста, как и многие другие простые системы, обладают оповещающим сигналом, что автомобиль подвергается взлому.

Если в машину забрался злоумышленник, на пульте дистанционного управления загорится свет, а машина начнет издавать очень громкий и противный писк до той поры, пока вы не вставите ключ в замочную скважину двери и не повернете его.

Штатная автосигнализация Лада Веста

Штатная сигнализация Лада Веста, установленная на заводе, не оснащена функцией обратной связи. Однако проводятся тесты, которые выявляют несостоятельность дорогих охранных комплексов противостоять код-грабберам злоумышленников. Заводские системы дают очень малый радиус сигнала, чтобы его перехватить грабителю нужно подойти практически вплотную к вашей машине.

На заметку!
Есть предположение, что дополнительные функции ставить не нужно, они только облегчают процесс угона людям, целенаправленно готовящимся к угону при помощи специализированного оборудования. Купленная прикладная сигнализация на Ладу Весту стоит около 10-12 тысяч рублей.

Лада Vesta Luxe multimedia AMT › Бортжурнал › Доработка сигнализации

Маленькая хитрость для владельцев Вест с сигнализацией starline a93 и a63. Дело в том что в сигнализации установлено реле на управление аварийкой которое щелкает при срабатывании тревоги и по этим щелчкам найти месторасположение блока сигнализации не составляет труда! При этом конкретно для весты это самое реле не используется но так же щелкает (управление аварийкой осуществляется минусом по допканалу). Для того что бы реле не щелкало достаточно просто открыть блок и перерезать дорожку на реле см. фото. После этого блок при срабатывании тревоги будет работать совершенно бесзвучно.

Точки подключения автосигнализации на Lada Vesta

Точки подключения Лада Веста модель с 2020 года комплектация с механикой или автоматом.

Замок зажигания: +12в – красный толстый Ign1 – розовый/черный ACC – красный/белый тонкий стартер – желтый/синий

В водительском пороге или под блоком предохранителей: поворотники – синий/белый и зелёный/белый тормоз – зеленый толстый

На щитке приборов: ручник – синий (крайний)

На блоке BCM за бардачком, серый разъем: багажник – розовый/белый (39 пин) задние концевики – зелёный/белый (40 пин) отпирание багажника – желтый (31 пин)

На блоке BCM за бардачком, черный разъем: водительский концевик – оранжевый (32 пин) передний правый – оранжевый/белый (30 пин) капот – оранжевый (33 пин)

Центральный замок: впаивался в блоке BCM

Импульсы – под капотом верхний разъём ЭБУ, белый/черный провод средней толщины

Потребуется:

Датчик удара двухрежимный (используется только один режим, любой), цена 450 рублей.
Реле пятиконтактное с разъемом
Акустический кабель (5 м)

Цена всего комплекта около 600 рублей.

Порядок установки и подключения:

Датчик удара и реле размещаем в тоннеле около рычага ручного тормоза, жестко закрепив в кузову.
Управляющий минус датчика берем у кнопки капота или концевика двери.
Постоянный плюс можно взять с монтажного блока (например, у предохранителя прикуривателя) или от АКБ (через предохранитель).

Схема подключения:

Пояснения на видео:

Неправильно отрегулированная автосигнализация доставляет неудобства владельцу автомобиля. Результатом ошибок при настройке датчика удара сигнализации являются слишком частая активация оповещения или полное отсутствие реакции на происходящее. Следуйте нижеприведенным инструкциям и вы быстро, без особых усилий установите датчики сигнализации авто в нужный режим.

Для чего нужно менять чувствительность датчика удара?

Процесс выполняется в следующих случаях:

если сигнализация слишком чувствительная (срабатывает от грозы, проезжающих мимо машин и других помех);
если она никак не реагирует даже на удары по автомобилю.

Перед началом работы надо определить, что вызывает неправильную работу автосигнализации. Существует несколько наиболее вероятных причин:

компоненты плохо закреплены;
неверно отрегулированы параметры автосигнализации.

Проверьте, надежно ли установлены датчики и электронный блок управления сигнализацией. Возможно, проблему удастся решить, просто вернув их на место.

Настраиваем чувствительность датчика удара

Общая последовательность действий при настройке чувствительности датчика удара приведена ниже:

Отключите АКБ. Внимание! Документация к некоторым автосигнализациям запрещает это делать. В таком случае снимите предохранитель освещения чтобы предотвратить слишком быструю потерю энергии батареей.
Найдите место установки чувствительного элемента сигнализации. В большинстве случаев он располагается под передней панелью, но возможны разные варианты. Изучите инструкцию к транспортному средству. Ищите на ней термин VALET – это стандартное обозначение датчика удара.
Перед началом регулирования параметров отключите режим охраны. Переключите систему в режим программирования. Точный метод настройки датчика удара зависит от особенностей установленной автосигнализации. В старых моделях для этого применяется винт, в новых – кнопки.
Обратите внимание на шкалу чувствительности сигнализации. На ней указываются доступные уровни. Их количество обычно составляет от 0 до 10, где 0 – это полное отсутствие реакции на события, а 10 – максимально возможная чувствительность. В новых машинах показатель обычно установлен на 5.
Не рекомендуется слишком сильно повышать чувствительность датчика удара. Большинство моделей сигнализации рассчитано примерно на 10 срабатываний за 1 цикл, после чего автомобиль придется заново ставить автосигнализацию в охранный режим.

Выбор конкретных параметров автосигнализации зависит от характеристик автомобиля (его веса, способа монтажа охранных компонентов) и обстановки в месте парковки. При выборе подходящего показателя рекомендуется постоянно проверять стабильность срабатывание датчика. Выберите определенное число и слегка ударьте кузов. Если реакции не последовало, ударьте чуть сильнее. Определите, при каком усилии раздается оповещение системы безопасности.

Чтобы добиться максимальной точности, поставьте машину в режим охраны и подождите около трех минут, после чего проверяйте чувствительность сигнализации. После каждой проверки ждите еще пару минут. Во многих защитных системах автосигнализация переводится в режим повышенной чувствительности, если корпус только что подвергся механическому воздействию.

Иногда возможна настройка сигнализации в полуавтоматическом режиме. В таком случае датчик переводится в режим «обучения», после чего нужно наносить по кузову удары разной силы. Однако помните, что автосигнализация по-разному воспринимает механические нагрузки на разные части автомобиля. Например, удар по колесу «ощущается» слабее, чем по капоту.

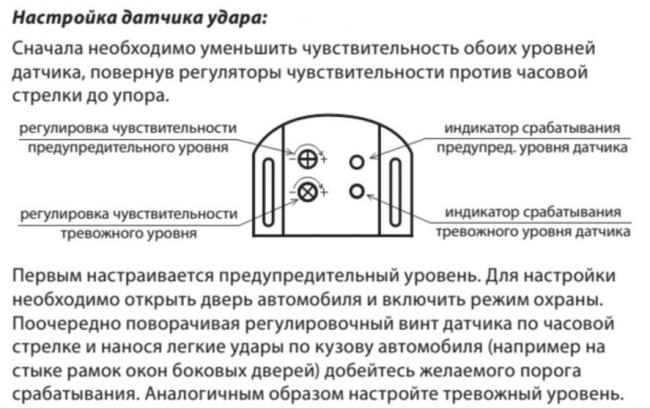

Настройка датчика удара сигнализации Starline

Рассмотрим процесс регулирования на примере широко распространенной автосигнализации Starline A61.

Процесс достаточно прост. Единственный инструмент, который вам понадобится – это тонкая крестовая отвертка. Главной трудностью является поиск установленного устройства «Старлайн». В официальной инструкции сказано, что его следует размещать в основании рулевой колонки. В сервисных центрах обычно следуют этой инструкции, размещая компонент сигнализации в колонке рядом с педалями.

Датчик удара «Старлайн» оснащается тонкими механизмами регулировки его параметров. Для корректировки чувствительности используется отвертка. Если повернуть механизм влево, чувствительность автосигнализации снижается, если вправо – повышается.

В процессе рекомендуется периодически проверять эффективность работы. Автосигнализация Starline А61 работает на пьезоэффекте. При ударе по кузову машины образуется звуковая волна, которая распространяется по внутренним компонентам и доходит до датчика удара «Старлайн». Оптимальная работоспособность гарантируется только в том случае, если чувствительный компонент сигнализации надежно зафиксирован на металле.

Чтобы настроить чувствительность автосигнализации, убавьте обе зоны и добавьте зону предупреждения (находится рядом с зеленым светодиодом). Установите машину в режим охраны и подождите около минуты. Теперь ощутимо ударьте по ее корпусу. Если чувствительность устройства слишком сильная, понизьте параметр. Если сигнализация не срабатывает – увеличьте. Аналогичным способом осуществляется настройка зоны полной тревоги автосигнализации Starline.

Главные сложности при настройке

Датчик удара входит в состав охранной сигнализации, применяемой на автомобилях. С его помощью автовладелец может узнать о том, что по транспортному средству был нанесён удар.

Цели у людей, которые ударяют машины, бывают разными. Иногда это происходит случайно. В некоторых случаях речь идёт о попытках проникновения внутрь авто, угона и кражи содержимого салона.

Помимо защиты автомобилей, эти датчики получили широкое распространение в быту, для охраны предприятий, учреждений, офисных зданий и пр. Прежде чем устанавливать и настраивать сенсоры, следует знать, для чего их применяют и куда монтируют на автомобили.

Для чего они применяются

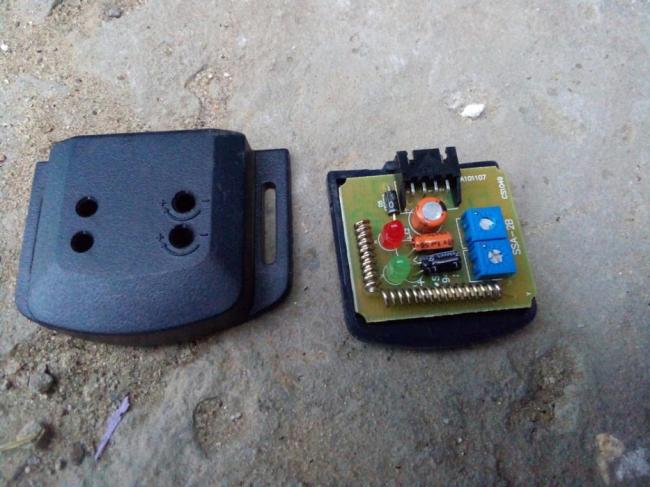

Конструктивно датчик удара представляет собой небольшое компактное устройство. В большинстве случаев сенсор практически незаметный. Устанавливают его на участки машины, которые вероятнее всего могут быть подвергнуты ударам.

Когда происходит толчок или резкое движение, сенсор срабатывает, активирует сигнализацию, отправляет предупреждающий сигнал автовладельцу через пульт управления, либо непосредственно на смартфон.

Датчик будет реагировать на любые движения, из-за которых поверхность, где закреплёно устройство, вибрирует. Реакция происходит в считанные мгновения, и водитель получает соответствующую информацию.

Основной задачей датчика является предотвращение правонарушений, среди которых стоит выделить кражу машины, угон, порчу имущества, несанкционированное проникновение внутрь ТС и пр.

Как это работает

Первым делом следует разобраться с тем, как работают датчики удара на сигнализации, устанавливаемой на транспортные средства.

Существуют 2 основных режима срабатывания такого сенсора. Это во многом позволяет понять, как работает такое устройство.

Предупреждение. Это первый режим, который включается при незначительных ударах по корпусу машины в радиусе расположения сенсора. Сигнализация при этом генерирует несколько коротких звуковых сигналов. Некоторые охранные системы дополнительно подают сигналы фарами. Такой режим позволяет сообщить злоумышленнику о том, что машина находится под защитой и наблюдением. Преимущество режима в том, что он не провоцирует громких звуков. Ведь сенсор может сработать, когда что-то упадёт случайно на крышу, на машину запрыгнет кошка или дети случайно ударят по автомобилю мячом. Параллельно потенциальный злоумышленник понимает, что бесшумно вскрыть авто не получится.
Тревога. Это второй режим, который включается только при условии нанесения сильного удара. Как результат, при срабатывании сигнализация включается громко.

Внутри датчика находится специальная микросхема, позволяющая настраивать чувствительность срабатывания, и определяет, при каком ударе будет включаться предупредительный или тревожный режим.

К вопросу о том, почему иногда датчик удара самопроизвольно срабатывает сам по себе. Вероятнее всего, чувствительность сенсора очень высокая, а потому при малейших вибрациях он воспринимает их как сильный удар. Именно в таких случаях требуется настройка. Хотя изначально настройку лучше выполнить при первом запуске охранного комплекса.

Многие сигнализации комплектуются пультом, а некоторые связаны со смартфонами. В таком случае машина не просто будет включать сирену и мигать фарами, но и передавать сообщение о срабатывании сенсора на пульт или телефон автовладельца.

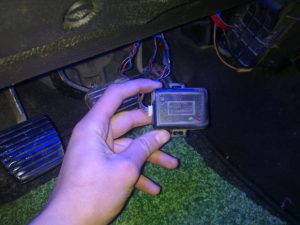

Места для установки

Теперь следует узнать, где искать в машине на сигналке этот самый датчик удара и как найти сенсоры сигнализации. Вообще автомобиль имеет несколько основных точек, на которые эти устройства обычно устанавливаются.

Первым делом необходимо заглянуть в инструкцию изготовителя охранной системы. Если датчики входят в комплект, там обычно прописывается список точек и зон, где лучше всего ставить датчик удара от конкретной сигнализации. Чаще всего установка выполняется в стандартные места, куда вероятно может быть нанесён удар. Если окажется, что автомобилист неправильно поставил сенсор, он может срабатывать без объективных причин либо не включаться в те моменты, когда это действительно необходимо.

Даже тот факт, что злоумышленник может знать о том, куда обычно принято устанавливать сенсоры, никак не помогут ему избежать срабатывания, если для доступа к машине требуется разбить стекло или попытаться выломать дверь.

Когда сенсор находится в правильных точках и расположен в соответствии с рекомендациями производителя, степень защиты транспортного средства заметно повышается. Там, где не предусматривается установка сенсора удара, некоторые всё равно ставят вспомогательный датчик. Насколько он будет полезным, либо наоборот, создавать дополнительные сложности, зависит от конкретной ситуации.

Можно выделить несколько основных рекомендаций, касающихся размещения сенсоров:

датчики лучше монтировать на металлической части кузова с внутренней части машины;
желательно, чтобы сенсор стоял симметрично относительно оси авто;
нельзя крепить устройство на днище машины;
не рекомендуется монтировать сенсоры на пластиковых элементах, поскольку это ведёт к снижению чувствительности;
эксперты советуют ставить датчик на щите, который разделяет салон и моторный отсек;
обычно сенсоры монтируют на все двери, багажную дверь и капот.

Окончательное решение касательно размещения датчиков удара следует принимать исходя из рекомендаций производителя сигнализации, советов мастеров по установке и доступного количества сенсоров.

Особенности настройки

Многих автомобилистов закономерно интересует, как правильно отрегулировать и настроить датчик удара, предусмотренный на сигнализации автомобиля.

Каждая автосигнализация, устанавливая на современные машины, имеет примерно одинаковый принцип настройки. Проводимая регулировка предусматривает изменение чувствительности в большую или меньшую сторону. То есть мы настраиваем режим срабатывания охранной системы в зависимости от вибраций, которые фиксирует сенсор.

Как только вы установили на машину датчик удара для дополнения сигнализации, при первом пуске его требуется настроить. Вопрос лишь в том, как это правильно сделать. Заниматься регулировкой можно самостоятельно либо обратившись за помощью к специалистам по настройке.

Существуют различные виды охранных комплексов для машин. В зависимости от конкретной модели, настройка может осуществляться 2 способами:

вручную;
через компьютер.

Ручной способ самый простой. На некоторых сенсорах на корпусе имеется специальный рычаг или регулятор, вращение которого позволяет изменить параметры чувствительности. По инструкции почитайте, какую мощность удара означает та или иная шкала на регуляторе чувствительности.

Компьютерная настройка более сложная. Для этого потребуется соединить ноутбук с устройством с помощью специального кабеля. Обычно он идёт в комплекте с сигнализацией. Иногда его приходится покупать отдельно.

Через специальное программное обеспечение, являющееся обычно фирменным для каждой сигнализации, требуется выбрать меню с настройками устройства, перейти в раздел чувствительности, откорректировать звук и режим срабатывания.

При корректировке параметров выберите необходимые вам настройки, включите сигнализацию, попробуйте нанести удар. Но такие эксперименты лучше проводить в светлое время суток и на достаточном удалении от жилых домов. Вряд ли соседям понравится, если вы вечером начнёте экспериментировать с громкостью своей сигнализации.

Датчики удара действительно являются полезным дополнением для автомобильной сигнализации. Это вспомогательный элемент защиты, который реагирует на непосредственный контакт потенциального злоумышленника с транспортным средством. Да, сенсоры не совершенные, и могут срабатывать ошибочно, реагируя на падение каких-то предметов, запрыгивание животных, либо банальные шалости детворы во дворе.

Но и отключать датчики удара не рекомендуется. В зависимости от ситуации, следует выбирать подходящий уровень чувствительности. Около шумной дороги и при постоянном движении машин около припаркованного автомобиля, чувствительность лучше снизить. Если же место тихое и спокойное, но потенциально опасное для авто, тогда чувствительность лучше поднять.

Читайте также:
