Как сделать диагностику автосигнализации
Современные противоугонные комплексы Starline состоят из множества электронных устройств, поломка которых приведет к некорректной работе сигналки в целом. Ремонт автосигнализации Старлайн может быть выполнен своими руками.
Диагностика неисправностей
Основные признаки неполадок:
- отсутствие реакции сигналки на команды, отправляемые с пульта;
- сирена сигнализации срабатывает без причины;
- после включения режима охраны сигнализация не закрывает одну или несколько дверей.
Неполадки в системе питания
Проблемы такого рода могут быть связаны как с работой коммуникатора, так и с функциональностью дополнительно установленного оборудования. Наличие перепадов напряжения в электрической сети в итоге может привести к поломке основного управляющего модуля. При отсутствии питания противоугонный комплекс будет обесточен, так как батарея разрядится.
К признакам такой проблемы можно отнести не реагирование сигналки на команды, отправляемые с пульта. Эта неисправность может быть обусловлена разрядом элемента питания, установленного в устройстве, это приведёт к отключению дисплея и светового индикатора. Если батарейка разряжена, это также приведёт к снижению диапазона работы коммуникатора. Надо выполнить диагностику аккумулятора с помощью мультиметра, а также проверить состояние источника питания в брелке.
Неполадки электрических проводов
Длительное использование противоугонного комплекса, а также перепады температур и влага приводят к износу и образованию окислений на контактных элементах электроцепей. Из-за этого напряжение не сможет проходить по электролиниям, то же самое происходит при обрыве цепей. Причина часто связана с подключением дополнительного оборудования и электрических приборов, а также попыткой угона автомобиля. Неполадки в электросети часто обусловлены поломкой предохранителей.
К симптомам неисправности следует отнести отсутствие реакции на команды, отправляемые с пульта, хотя сам коммуникатор будет в рабочем состоянии. Диагностика проводки производится мультиметром, надо проверить каждую электроцепь, подключённую к микропроцессорному блоку.
Сбой работы программы на микропроцессорном устройстве
Неполадки прошивки приведут к некорректному функционированию комплекса. Автосигнализация может включать тревожный режим без причины, а также не реагировать на отправку команд с коммуникатора. Возможна беспричинная блокировка силового агрегата. Самостоятельно обнаружить такую проблему не удастся.
Беспричинное срабатывание сирены
В отзывах автолюбители часто жалуются на такую проблему, как беспричинное срабатывание сирены. На практике неисправности такого плана обычно обусловлены ошибками, которые потребитель допустил при монтаже и регулировке рабочих параметров сигналки. Пользователь мог неверно настроить чувствительность датчика удара, в результате чего сигнализация реагирует на мимо проезжающие авто и животных.
При слишком высокой чувствительности сирена может срабатывать, реагируя на громкие звуки и ветер. Неправильная работа датчика удара обусловлена его неправильной установкой, например, пользователь использовал пластиковую или резиновую прокладку между устройством и поверхностью кузова. В соответствии с инструкцией к конкретной модели производится диагностика чувствительности датчика.
Неисправности в работе коммуникатора
Если девайс выходит и строя или функционирует неправильно, то микропроцессорное устройство не сможет получать сигналы от него. Проблема связана с износом либо неполадками механического или программного характера. Возможно, устройство падало или на него проливалась вода.
Некорректная работа при низких температурах
В зимний мороз электролиты в аккумуляторе передвигаются медленнее, в результате чего в бортовой сети происходят проблемы с питанием. Особенно это касается северных регионов, где температура воздуха может быть ниже допустимой производителем.
Паха Синий показал «глюк» в работе противоугонного комплекса Старлайн.
Как отремонтировать самостоятельно?
Если в машине не срабатывает сигналка с обратной связью А91, А61 или другая модель, то можно попробовать самостоятельно диагностировать проблему.
При обнаружении неполадки ремонт осуществляется так:
- Надо визуально оценить состояние основного коммуникатора на предмет возможных повреждений. Удостоверьтесь в отсутствии следов влаги внутри корпуса, для этого устройство надо разобрать. На внутренней его части не должно быть следов конденсата, при их наличии пульт тщательно просушивается. Чтобы избавиться от следов жидкости, положите неисправное устройство рядом с бытовой батареей или на солнце, рядом с любым источником тепла. Не забывайте, что длительное воздействие ультрафиолетовых лучей на плату может привести к более серьёзным проблемам.
- При отсутствии следов жидкости внутри устройства причина может крыться в наличии электромагнитных помех на местности. При такой проблеме сигналка не работает, когда пользователь отправляет на неё команды с коммуникатора. Попробуйте поднести пейджер максимально близко к приемопередатчику, если разблокировать двери не получается, кликните по кнопке открытия. Если сигнализация A61 или другая модель не среагировала, то надо произвести замену источника питания в коммуникаторе.
- Если эти действия не дали результатов, то надо произвести диагностику питания. Для выполнения задачи понадобиться тестер. Предварительно выполняется зачистка клемм батареи от загрязнений и следов окислений. Щупы мультиметра подсоединяются к выходам аккумулятора в моторном отсеке, затем производится запуск двигателя. После старта на дисплее тестера отобразятся цифровые значения, в идеале они должны быть в диапазоне от 13,5 до 14 вольт.
- Если диагностика показала, что величина напряжения в бортовой сети составляет 14,2 вольта, это свидетельствует о снижении заряда батареи. Генераторная установка функционирует в усиленном режиме, чтобы восполнить заряд АКБ.
Если после запуска мотора напряжение составило менее 13 вольт, то это говорит о недополучении заряда аккумулятором. Отключите все установленное в машине электрооборудование и проверьте параметр ещё раз, перед проверкой убедитесь в хорошем состоянии клемм. Часто нехватка заряда обусловлена отсутствием или недостатком электролита внутри устройства, при отсутствии жидкости её объем восполняется дистиллированной водой. - Если батарея нормально заряжена, выполняется проверка всех электролиний, подключённых к микропроцессорному устройству сигналки с помощью тестера. Пользователю следует прозвонить все контактные элемента, нелишним будет выполнить визуальную проверку проводов на целостность. Если все электроцепи целые, то надо продиагностировать предохранители. Повреждённые устройства меняются, то же самое касается проводов. Новые электроцепи рекомендуем дополнительно обмотать изолентой, это позволит предотвратить их быстрый износ и повреждение.
- Если диагностика не показала причину поломки, производится проверка микропроцессорного блока, то есть основного модуля. Устройство подлежит демонтажу и визуальной проверке корпуса. Если на штекере были обнаружены повреждённые контактные элементы, то разъем полностью меняется. Разбирается корпус микропроцессорного блока для диагностики наличия следов влаги внутри. Если есть следы воды, они удаляются так же, как и на коммуникаторе. Окисленные контакты надо очистить с помощью щётки. При отсутствии повреждений и следов влаги причина заключается в появлении сбоев в работе программного обеспечения. Надо выполнить электронную проверку модуля, возможно потребуется перепрошивка и обнуление блока.
Александр Шестопалов рассказал о диагностике аккумулятора машины и генераторной установки с использованием тестера.
Самостоятельно ремонтировать микропроцессорное устройство не рекомендуется, лучше довериться профессионалам для качественного результата.
Что делать, если не работает брелок сигнализации?
Удаление загрязнений
Алгоритм очистки пульта сигналки Старлайн:
- Используя ватный тампон, смоченный в спиртовом растворе или влажную салфетку, выполните чистку корпуса коммуникатора. Это надо сделать для того, чтобы предотвратить попадание загрязнений внутрь устройства при его разборе и ремонте.
- Откройте или открутите заднюю крышку устройства в зависимости от типа крепления, вытащите элемент питания из места монтажа. Используя мягкую щётку выполняется прочистка посадочного места для аккумулятора, тщательно удаляется вся пыль. При наличии окислений на контактных элементах воспользуйтесь спиртовым раствором, но его надо наносить аккуратно, смочив ватную палочку.
- Выполняется разбор корпуса брелка. На задней крышки должны располагаться болты, которые крепят две части корпуса, они выкручиваются отвёрткой с маленьким лезвием и убираются в сторону. Части корпуса разбираются, производится прочистка внутренней части устройства от запылений. Для очистки воспользуйтесь щёткой либо салфеткой.
- Выполните визуальную диагностику микросхемы, установленной внутри. При наличии следов загрязнений на ней производится очистка. Для этого потребуется ватный тампон, конец которого обрабатывается спиртом. Жидкости должно быть немного, чтобы не залить плату. Убирается любая грязь и закисления.
- Когда чистка будет завершена, корпус собирается, действия выполняются в обратной последовательности. Правильно подключите все элементы, в частности, это касается кнопок управления. Когда устройство будет собрано, выполняется его проверка.
Замена корпуса и дисплея
При поломке экрана либо корпуса найти новые детали будет сложно. На рынке или в магазинах можно приобрести новый пейджер, а комплектующие элементы производитель не поставляет в продажу. Поэтому искать экран и корпус целесообразно на вторичном рынке или в Сети.
Перед выполнением ремонта делается следующее:
- Из брелка управления демонтируется аккумулятор, для снятия батарейки выполняется демонтаж задней крышки.
- Отвёрткой с маленьким лезвием выкручиваются винты, которые крепят две части корпуса. Снимается задняя крышка, из коммуникатора извлекаются кнопки.
- Если разбит дисплей, то это не настолько серьёзная проблема. Гораздо хуже, если его осколки привели к повреждению микросхемы. Снимите плату, отсоединив фиксаторы, схема вытаскивается из корпуса с модулем приемопередатчика. Для демонтажа дисплея от микросхемы надо отсоединить светодиодные лампы подсветки. Осторожно, используя отвёртку или канцелярский нож, графитовый шлейф отсоединяется от контактов платы. Шлейф гибкий, будьте аккуратны при снятии.
- Производится прочистка контактом микросхемы. Затем возьмите новый экран и приложите его к корпусу устройства, удостоверьтесь в том, что его размеры соответствуют стандарту.
Роман Маркетов продемонстрировал процедуру замены экрана на коммуникаторе Старлайн.
Алгоритм действия при ремонте коммуникатора:
- Сначала на ножки контактов надо нарастить проволочные иголки, после чего выполняется их пайка. Ремонт брелков выполняется с применением паяльника, оснащенного тонким жалом, его использование позволит обустроить т. н. мостики на плате. Если ваш паяльник оборудован толстым жалом, то перед началом работ к нему надо подсоединить кусок проволоки из меди.
- Так как экран снимался, его надо установить обратно и надежно закрепить на корпусе устройства. Будьте внимательны на этом этапе, если действовать неаккуратно, то можно спровоцировать полный выход из строя коммуникатора. Не допускается попадание клея на дисплей, его надо аккуратно наносить только на торцевые составляющие запчасти. Затем экран закрепляется на рамке. Если клей попал на дисплей, его надо сразу же очистить, пока он не высох. Иначе на экране останется след.
- Выполняется установка платы в корпус устройства, на этом этапе не должно возникнуть проблем. Если корпус меняется и устанавливается новый, то надо убедиться в том, что на новой запчасти есть отверстия для крепления. Иногда в корпусе заменяющегося устройства располагаются пластиковые штыри для фиксации двух частей. Если их не должно быть, то они удаляются канцелярским ножом.
- Когда две части корпуса будут закреплены, выполняется монтаж и закручивание винтов, для этого потребуется отвертка. После сборки производится диагностика работы брелка, в устройство устанавливаются элементы питания. После включения на экране должны отобразиться все значки и индикаторы. Автомобильная сигнализация должна реагировать на все команды, отправляемые пользователем.
Канал Авто Запуск продемонстрировал процесс ремонта коммуникатора и замены экрана со шлейфом.
Ремонт кнопки
Алгоритм смены клавиш:
Сколько стоит?
Цены на ремонт автосигнализации Старлайн отличаются в зависимости от города проживания и модели противоугонного комплекса.
Во сколько обойдется самостоятельный ремонт сигнализации
| Наименование | Цена, руб |
| Ремонт микропроцессорного устройства | От 300 до 3000 рублей в зависимости от характера поломки |
| Диагностика и ремонт проводки | От 200 рублей и дороже, в зависимости от тяжести повреждений |
| Перепрошивка блока управления | От 500 рублей и выше, в зависимости от модели микропроцессорного устройства |
| Цены актуальны для трех регионов: Москва, Челябинск, Краснодар. | |
Во сколько обойдется ремонт брелка?
| Наименование | Цена, руб |
| Ремонт коммуникатора | От 200 рублей и дороже, в зависимости от модели противоугонного комплекса и характера повреждений |
| Цена актуальная для трех регионов: Москва, Челябинск, Краснодар. | |
Где отремонтировать, если своими руками не получается и сколько это стоит?
Чтобы выполнить ремонт автосигнализации Старлайн, можно приехать на СТО самостоятельно, многие сервисы сегодня предлагают услугу вызова специалиста. Стоимость вызова в зависимости от станции может составить в среднем от 500 до 2 тысяч рублей.
Стоимость по регионам приведена в таблице:
| Регион | Стоимость | Фирма |
| Москва | от 2000 руб. | «Автодиагност» |
| Челябинск | от 1500 руб. | «You Do» |
| Краснодар | от 500 руб. | «Ключ Авто23» |
Видео «Самостоятельный ремонт контроллера температуры»
Канал kakbivotbi показал процесс выполнения ремонта температурного датчика сигнализации Старлайн Д94.
Столкнуться с неисправностями и «глюками» сигнализаций доводится многим, и не всегда это становится следствием проблем самой сигнализации. Неграмотное подключение, окисленные контакты, проблемы штатной проводки и даже банальный конденсат в межсезонье могут доставить проблемы, которые могут быть легко устранены самим владельцем при желании немного повозиться.
Диагностика автозапуска
Алгоритм автозапуска – одна из немногих вещей, которые для современных автосигнализаций имеет достаточно развитую самодиагностику. Это связано в первую очередь с жесткими требованиями алгоритма «программной нейтрали», задача которого – не допустить возможность оставить автомобиль на включенной передаче. Поэтому на дисплее основного брелока система имеет возможность отображать статусы и ошибки на разных этапах работы автозапуска, но из-за ограниченных возможностей сегментных дисплеев информативность таких сообщений не всегда удовлетворительна.
Классический пример – это так называемая «ошибка ОС7» на сигнализациях StarLine (подробнее о моделях мы писали тут). На самом деле эта надпись должна выглядеть как «ОСТ», то есть остановка двигателя, то букву «Т» экран правильно отобразить не может. Рассмотрим этапы автозапуска и возможные варианты индикации на примере StarLine A93, как одной из самых популярных сигнализаций этой фирмы.
Начиная «программную нейтраль» в классическом варианте – с поднятием ручного тормоза при работающем моторе, мы глушим двигатель, и в этот момент должен произойти перехват цепей зажигания: мотор обязан продолжить работу при вытащенных ключах. На экране брелока должен быть погашен индикатор «ТОРМОЗ», в противном случае необходимо проверить пробником или тестером работоспособность «лягушки» рычага ручника и надежность ее соединения с центральным блоком. Не должны отображаться индикаторы открытого капота и багажника – иначе проверяйте исправность соответствующих концевиков. Динамические «облачка дыма» на экране должны появляться и гаснуть. Это отображает корректное восприятие сигнализацией факта работы двигателя. На цифровом дисплее появляется индикация «г99», показывающая бесконечный интервал ожидания завершения «программной нейтрали», но не являющаяся обозначением ошибки, как многие думают.
Если на этом этапе мотор глохнет с индикацией «ОС7», а «облачка дыма» перед этим отсутствовали на экране, то центральный блок «не видит» факт работы двигателя. В зависимости от настроек при аналоговом подключении он определяется либо по тахометрическому сигналу, либо по контрольному входу «лампа генератора» (не обязательно используемому именно так), либо по напряжению в бортовой сети. Если же сигнализация подключена по CAN и (важно!) контроль работы мотора в настройках указан именно по шине, то в первую очередь нужно выполнить заново программирование CAN-модуля согласно инструкции по установке – задать кодовый номер, задающий прошивку под конкретный автомобиль.
Очень часто после длительного простоя с разряженным аккумулятором или отключения АКБ во время ремонта неисправность сигнализации устраняется именно повторным программированием CAN-модуля.
Появление индикации «ОС7» при попытке дистанционного запуска мотора указывает на то, что сигнализация не могла распознать факт запуска мотора после включения зажигания и прокрутки стартера. Однако это может означать и проблемы с обходчиком иммобилайзера. Чтобы проверить источник проблем, обратите внимание на поведение двигателя. Если стартер крутит коленвал без малейших попыток «схватиться» со стороны мотора или не крутится вообще, то проблема явно с обходчиком иммобилайзера – сигнализация включает зажигание и стартер, но ЭБУ впрыска не получает разрешения на запуск. Если же мотор схватывает и тут же глохнет, то проблема в контроле запуска со стороны сигнализации – мотор-то запускается, но сигнализация, «не увидев» этот факт, отключает зажигание, глуша машину.
Если контроль работы мотора настроен по напряжению в сети, то для сигнализации мотор запущен, если напряжение выше заданного порога (в районе 13,7 В) на разъеме центрального блока. Это важный момент, так как из-за окисленных контактов в колодке предохранителя или плохой «массы» на блоке напряжение, измеряемое им, может быть значительно ниже, чем на аккумуляторе. Поэтому напряжение измеряется обязательно на колодке питания самой сигнализации в точках «плюса» питания и «массового» провода, а не где-либо еще, и его заметное отклонение от бортового однозначно указывает на проблемы в этих цепях.
Диагностика периферии
Ложные срабатывания датчиков – очень частая жалоба владельцев. К счастью, сигнализации с обратной связью позволяют как минимум увидеть на дисплее источник тревоги, в более совершенных моделях можно даже просмотреть историю срабатываний.
Причин ложного срабатывания концевиков несколько. Если опустить очевидные проблемы автомобилей с простейшей электрикой (попадание воды после мойки, конденсат внутри, что нетрудно проверить после снятия концевика), то есть и еще один вариант: непосредственно блок бортовой электроники, к которому подключены концевики, может становиться причиной хаотичных срабатываний тревоги без заметной внешней системы. Обязательно проверьте, как подключен вход концевиков сигнализации к штатной проводке – без полупроводникового диода развязки вероятность ложных срабатываний высока. Дело в том, что при автоматическом «засыпании» в штатной проводке концевиков может возникать кратковременный импульс, который трудно заметить даже пробником, но сигнализация воспримет его как срабатывание концевика и открытие двери угонщиком.
Однозначно отличить ложное срабатывание зоны охраны от сбоя самой сигнализации можно «в домашних условиях» физическим или программным отключением этой зоны. Для датчиков удара такая процедура программного отключения предусматривается обычно штатно (смотрите в инструкции своей сигнализации пункт «Отключение датчика удара»), концевики дверей, капота или багажника придется отключать физически. Повторное срабатывание отключенной зоны – явный признак сбоя сигнализации.
На сигнализациях с поддержкой CAN-шины можно отключить соответствующий разъем с центрального блока, при этом сигнализация перестанет контролировать концевики, зажигание, ручной и основной тормоз, обороты двигателя. По отдельности эти зоны охраны можно отключить только в настройках, не во всех сигнализациях легко доступных пользователю.
Люди всегда стремились защитить свое имущество от кражи. Для автомобилей на эту роль отлично подходят сигнализации. Но, со временем, любая система может потерять работоспособность и потребовать ремонта. Однако, не всегда стоит сразу же обращаться в сервисный центр.
Распространенные поломки автосигнализации
В случае появление поломки автосигнализации для ее ремонта в первую очередь необходимо разобраться, в чем конкретно заключается причина. Рассмотрим, в каких узлах системы чаще всего появляются неисправности.
Питание
Проблемы с электропитанием могут коснуться, как и системы сигнализации, так и брелка, управляющего ею. И тот и другой элемент страдают от севшего элемента питания. В случае с блоком управления – это аккумуляторная батарея, установленная в автомобиле. А у брелка за это отвечает батарейка (либо встроенный аккумулятор, заряжающийся через USB). При достижении напряжения бортовой сети автомобиля ниже 9V сигнализация отключается. И после того, как вы замените или зарядите аккумулятор, система возобновит работу.
Аналогично обстоят дела и с брелком. Признаками недостаточного заряда его источника питания являются:
- тусклое свечение экрана или индикаторных светодиодов;
- уменьшение радиуса действия;
- повышенное усилие, необходимое для срабатывания кнопки;
- индикатор заряда батарейки на дисплее.
После замены батареи брелок будет работать в нормальном режиме.
Важно! Рекомендуем всегда иметь под рукой запасную батарейку. В случае разряда старой, у вас может не быть возможности купить новую (вы будете за пределами города, это случится ночью и так далее).
К проблемам с питанием можно отнести перегоревший предохранитель в цепи питания блока сигнализации. Восстановление питания происходит после замены его на новый. Однако, предохранители не срабатывают просто так. Скорее всего его выгорание связана с большими проблемами (с проводкой).
Проводка
Проблемы с электропроводкой могут быть выражены по-разному. Например, от них может пропадать питание или выбивать предохранитель. Это скорее всего связано с нарушением целостности проводов или окосением контактов. Отсутствие изоляции на проводах приводит к коротким замыканиям, при касании их о металлические части кузова. От последствий такого события и защищает предохранитель. Оплетка проводов может разрушиться от времени и агрессивной окружающей среды (реагенты на дорогах, высокая влажность, экстремальные температуры).
Эти же условия приводят к окислению контактов. Окисление и ржавчина на проводах приводит к ухудшению их электропроводности. В некоторых случаях контакт может периодически пропадать полностью.
Проблемы с проводами могут выражаться так же в некорректной работе датчиков системы. Например, при нарушении связи блока и концевика той или иной двери автомобиля сигнализация «не поймет», что вы открыли ее. Это может привести к автоматическому закрытию автомобиля функцией защиты от случайного нажатия.
То есть, вы нажимаете на кнопку снятия с охраны и отпирания дверей. Система разблокирует замки, вы садитесь в автомобиль, вставляете ключ в зажигание, запускаете двигатель и выходите из автомобиля. Но автосигнализация, не получив сигнала от концевика думает, что вы не открывали дверь, и через несколько секунд (обычно, около 20) автоматически вновь блокирует автомобиль с ключами внутри.
Важно! Во избежание подобных ситуаций посмотрите на светодиод-индикатор сигнализации. Если вы запустили автомобиль, а он все еще моргает – значит система не приняла сигнал об открытии двери.
Ложные срабатывания сирены тоже могут быть признаками неисправностей проводки. Эти же проблемы могут привести и к обратным последствиям. В случае реальной опасности тревога не сработает.
Ошибки системы
По словам опытных установщиков, программные ошибки являются причиной неисправности реже всего. И им подвержены в основном старые системы, уже отработавшие пять и более лет.
Ошибки программного обеспечения приводят к некорректной работе датчиков (срабатывания без причины), самопроизвольному снятию и постановки на охрану и проблемам с запуском мотора. Программные сбои могут удалить идентификационный номер брелка из памяти блока. И после этого вы попросту не сможете воспользоваться им для разблокировки автомобиля.
Некорректная работа брелка
Сбои в работе пульта вызываются следующими факторами:
- низкое напряжение батарейки;
- попадание влаги или песка внутрь корпуса;
- утечка электролита из аккумулятора;
- радиопомехи;
- технические неисправности.
Разрядившаяся батарея не обеспечивает достаточную силу радиосигнала, и он может не достигнуть блока. Попавшая внутрь брелка вода приводит к замыканиям, самопроизвольным командам и выходу из строя отдельных элементов или пульта в целом. Песок может попасть в подвижную часть кнопки и заклинить ее.
В крупных городах и мегаполисах радиопомехи часто являются причиной некорректного функционирования брелка. Большое количество радиовышек, радиоприемников, других автомобилей с сигнализациями и плотная бетонная застройка порой создают непреодолимое препятствие для прохождения сигнала даже на близком расстоянии. Также к радиопомехам можно отнести специальные глушилки, которые могут использовать злоумышленники или ваши злопамятные соседи, которых раздражают звуки вашей сирены.
Что касается неисправности аппаратной части, проблемы могут быть в вышедших из строя кнопках, дисплее, сломавшейся антенне. Кнопки могут либо не реагировать на нажатия, либо напротив, самопроизвольно отправлять сигналы. Второе опаснее всего, так как такая поломка может оставить ваш автомобиль открытым и без защиты. Сломавшийся дисплей может некорректно отображать информацию (или не отображать вовсе) и вводить вас в заблуждение.
Диагностика и поиск проблемы
Прежде чем приступать к ремонту, необходимо найти причину. Проблема в поиске заключается в том, что различные неисправности могут иметь одни и те же симптомы. Для того, чтоб не ошибиться и не делать лишнюю работу, диагностирование нужно проводить последовательно.
При возникновении любой неисправности начните искать проблему с брелка. Если в ближайшее время он контактировал с водой или падал с высоты, проблема может быть во внутренних микросхемах и радиоэлементах.
Проверьте батарейку. Чаще всего именно она является причиной бед. Попробуйте заменить ее на новую.
Если с пультом проблем нет, то неисправность может возникать от сильных радиопомех. Попробуйте поднести пейджер максимально близко к тому месту, где установлена антенна сигнализации или ее главный блок. Если и это не помогло – ищите поломку в самой системе.
Убедитесь в достаточном напряжении аккумулятора под капотом. При недостаточном заряде автосигнализация уходит в спящий режим и не реагирует на сигналы брелка. Клеммы электропроводки должны быть плотно затянуты на контактах аккумулятора и на них не должно быть окислов и ржавчины. Проверьте целостность предохранителя в жгуте питания блока.
Далее проведите ревизию самих проводов на предмет разрыва. Для этого воспользуйтесь тестером и поочередно «прозванивайте» каждый провод в жгуте. Там, где возможно, осмотрите провода на случай механических повреждений и появления окислов.
В последнюю очередь необходимо проверить ПО и блок управления системы. Самостоятельно без специального оборудования сделать это не представляется возможным. Придется обратиться за помощью в сервис.
Ремонт и установка своими руками
Что делать, если не работает брелок?
В таком случае начать нужно со смены батареи. В большинстве случаев это и есть причина неработоспособности брелка.
Следующей причиной может быть нагруженный радиодиапазон, радиопомехи. Это не является неисправностью. В таких условиях сработать брелок сможет лишь в том случае, если вы поднесете его вплотную к радиоприемнику сигнализации.
Игнорирование брелком нажатий часто происходит из-за поломки кнопки (или кнопок). Для ремонта необходимо будет разобрать пульт. Модули кнопок расположены на плате и припаяны к ней. В простом случае, если кнопка заклинила, можно попробовать замочить ее в спиртовом растворе.
Это поможет если в подвижный узел кнопки попал песок или иные вещества. Любой другой ремонт кнопки нецелесообразен и гораздо проще купить новую кнопку (даже не обязательно от вашего брелка, а любую подходящую по размеру и распиновке) и заменить ее.
А вот если неисправность серьезнее, то почти всегда проще приобрести новый подходящий брелок целиком и прописать его ID в память вашей сигнализации.
Проблема в предохранителях
В процедуре его замены самым сложным обычно оказывается найти место его расположения. Установщики обычно прячут предохранитель, так как вытащив его можно быстро и полностью отключить большинство сигнализаций без последствий для автомобиля (чем с радостью воспользуются автоугонщики)
Единственным нюансом замены является подбор предохранителя того же форм-фактора и номинала, как и перегоревший.
Внимание! Устанавливайте предохранители только рекомендованного номинала. Предохранитель большего ампеража может не сработать при превышении критической силы тока или при коротком замыкании.
Но предохранители редко выгорают без повода. Часто это связано с повреждениями проводов и замыканиям. Если новый установленный предохранитель снова перегорает – ищите «коротыша».
Ремонт звуковой сирены
Если не работает громкоговоритель сигнализации, то в большей части случаев дело в проводке. Сам рупор редко теряет работоспособность. Чтоб проверить, приходит ли сигнал на сирену, воспользуйтесь мультиметром. Или отсоедините провода и подключите их к автомобильной лампочке накаливания (приходящий сигнал будет зажигать ее). Если сигнал поступает – замените сирену. Если питания на проводах нет – ищите разрыв в цепи.
Ошибка в программе или поломка блока так же может быть причиной на работающей сирены. Однако, такую неисправность самостоятельно устранить не получится.
Проблема в питании системы
Так как за питание сигнализации чаще всего отвечает только аккумулятор в автомобиле (некоторые продвинутые охранные системы имеют встроенный резервный источник энергии), то отремонтировать систему можно заменой или зарядкой батареи.
При недостаточном заряде батареи сигнализация «засыпает». Понять это можно по очевидному признаку – не мигает лампочка на лобовом стекле.
Проблема с ПО
Как проверить провода и что делать, если не загорается светодиодная лампочка?
Если в ходе диагностирования вы поняли, что неисправности вызваны проблемами со жгутами проводов, починить поломку относительно не сложно. Например, вы поняли, что блок не видит сигнала с концевика водительской двери. Из инструкции к сигнализации узнайте, какой провод из общей фишки отвечает за прием сигнала с датчика открытия двери водителя. Извлеките сам датчик из двери и получите доступ к проводам. С помощью тестера проверьте целостность провода от блока до датчика.
Постепенно «идите» по поврежденному проводу до места предполагаемого разрыва. Проводка к концевику чаще всего повреждается в гофре между кузовом и дверью. После того, как разрыв будет найден – восстановите провод и тщательно заизолируйте место ремонта.
Часто не работает индикаторный светодиод сигнализации. Восстановить цепь его питания можно аналогично.

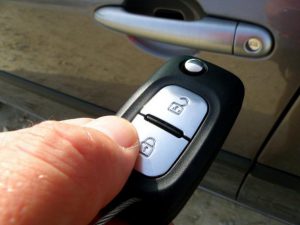

Испытания сигнализации на работоспособность
После выполнения ремонтных работ необходимо проверить работоспособность всех систем автосигнализации. Не спешите сразу окончательно собирать салон. Начните с подачи команд на замки дверей с брелка. Поотркывайте и позакрывайте автомобиль, проверьте другие функции брелка (автозапуск, открывание багажника).
Если все функции работают как надо, то проверьте машину на ходу. Проверьте работу световых приборов, звукового сигнала. Во время дорожных испытаний водите автомобиль активно, чтоб проверить надежность всех отремонтированных элементов.
Попробуйте включить сигнализацию и ударить по машине. Бейте по колесам, капоту, лобовому стеклу. Начинайте со слабых ударов и постепенно увеличивайте силу (в рамках разумного). В случае неудовлетворительного уровня чувствительности датчиков – отрегулируйте ее.
Важно! Во время проверок следите за появлением посторонних запахов (гари) в салоне и рядом с автомобилем. Если вы обнаружили запах или дым – немедленно обесточьте бортовую сеть и ищите место возгорания электропроводки.
После того, как вы убедились, что все стабильно работает – поставьте все снятые элементы салона на место.
Дополнительные рекомендации
Имейте в виду, что бездумный ремонт может не только не увенчаться успехом, но и навредить автомобилю. Если вы не уверены в своих знаниях и навыках – лучше отдайте автомобиль в сервис.
Решившись проводить ремонт самостоятельно, тщательно подготовьтесь к нему. Желательно найти теплый гараж с хорошим освещением, ведь ремонт может затянуться. Обязательно имейте под рукой инструкцию, монтажную схему сигнализации и выход в интернет. Возможно, вы столкнетесь с вопросом, как снять какую-либо деталь в салоне.
Подготовьте необходимый инструмент. В минимально необходимый перечень входит: набор отверток, набор торцевых головок и ключ-трещотка, паяльный набор, мультиметр.
Выполняйте все действия максимально аккуратно и обдумано. Перед работой с проводами обязательно снимите минусовую клемму от аккумулятора.
Так как во время ремонта сирена может не санкционировано срабатывать, не проводите работы в ночное время. Громкие звуки могут потревожить ваших спящих соседей.
Полезное видео
Наглядно ознакомиться с вариантом решения проблемы с тем, что сигнализация не открывает двери можно в видео ниже:
Большинство проблем с сигнализацией можно устранить своими силами. И для этого не требуется больших навыков, знаний и оборудования. Трудности возникнут только с неисправностями блока.
В процессе эксплуатации автомобиля возникает необходимость ремонта его систем и агрегатов. Система безопасности в этом плане – не исключение. Чтобы сэкономить деньги, можно сделать это самостоятельно. В этой статьи вы узнаете о том, как выполнить ремонт автосигнализации и брелка своими руками.
Наиболее частые возникающие неисправности в автосигнализациях
Условно можно разделить все неисправности сигнализаций на следующие типы:
- проблемы с питанием;
- проблемы с проводкой;
- сбой ПО;
- ложные срабатывания;
- неисправность в брелоке.
Давайте подробнее познакомимся с каждой из неисправность в автосигнализации.

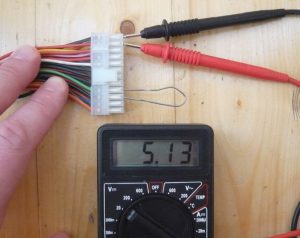

Проблемы с питанием
Часто причинами некорректной работы сигнализации являются проблемы с питанием. Это может случиться как с аппаратурой, установленной на машине, так и с брелоком автосигнализации. Обесточивание системы происходит из-за разряженного аккумулятора автомобиля. Машина перестает реагировать на команды владельца. Разрядиться также может батарейка, которая служит источником питания для брелка. В этом случае лампочка и дисплей устройства отключатся. Снижение заряда батарейки можно своевременно заметить по уменьшению дальности действия брелка.

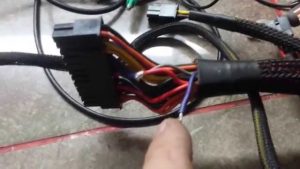

Проблемы с проводкой
Причиной обесточивания системы иногда становятся дефекты проводки. Со временем контакты окисляются, что приводит к прекращению передачи электроэнергии. Также могут быть повреждены сами провода. Это случается в процессе монтажа дополнительного оборудования или же при попытках кражи машины. Еще одна причина – неисправные предохранители. Проявляются такие же симптомы, как при проблемах с питанием – автомобиль не реагирует на команды. Это при условии, что брелок находится в рабочем состоянии.
Сбой ПО
Иногда неисправности автосигнализации вызваны некорректной работой блока управления – «мозга» системы. Это является следствием сбоя программного обеспечения.

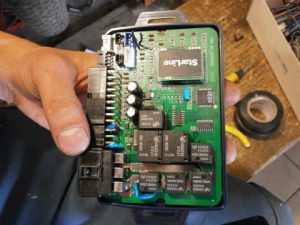

Ложные срабатывания
Эти неисправности вызваны ошибками настройки или монтажа автосигнализации. Если установить слишком высокую чувствительность датчиков, то сигнализация будет срабатывать при малейшем ударе или вибрации. Причиной срабатываний могут стать падения на машину небольших сухих ветвей деревьев, дождь или даже громкий звук. Настроенные на оптимальную чувствительность, но установленные на пластиковые детали датчики также будут некорректно работать. Дело в том, что пластик усиливает вибрации, которые воспринимают датчики. При нагреве этот материал расширяется, что может стать причиной срабатывания датчиков.

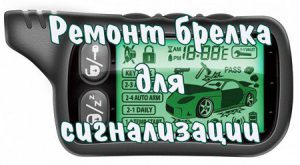

Неисправности в брелоке
В процессе эксплуатации брелок может начать некорректно работать или вовсе сломаться. Причинами этого становятся износ и различные повреждения, вызванные падением или воздействием воды. Треснутый дисплей значительно снижает информативность и удобства использования охранного комплекса. Падение брелка также может вызвать повреждение кварца.

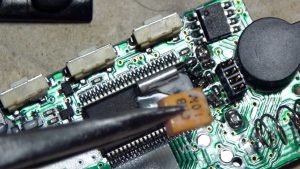

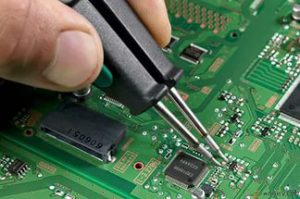

Как найти неисправность в автосигнализации
Перед началом ремонта автосигнализации необходимо найти причину неисправности. Совершенно разные поломки могут иметь одинаковые симптомы. Чтобы точно определить причину неисправности, необходимо поэтапно рассмотреть все возможные варианты.
Начинать нужно с брелока. Осмотрите его на предмет наличия механических повреждений и следов воды. Если брелок попадал в воду, то на внутренней стороне крышки дисплея образуется конденсат. Работа такого устройства (если оно включится) будет нестабильной. Если брелок не падал и попадал в воду, но дисплей выключен и при нажатии на кнопки ничего не происходит, то виной всему разряженная батарейка.
Если брелок полностью исправен, но при нажатии на его кнопки ничего не происходит, то причин этому может быть две – сильные внешние помехи или проблемы с автомобилем и сигнализацией. Попробуйте поднести брелок к той части машины, где установлена антенна автосигнализации, и нажать кнопку. Если ничего не произойдет, то неисправности нужно искать в самой машине или в установленном на нее оборудовании сигнализации.
Дальше выполняется диагностика питания и проводки. Проверьте заряд аккумулятора и осмотрите его клеммы на предмет наличия окислений. Полноту заряда аккумулятора можно легко определить по работе бортовой электроники. Если все в норме, то следующим этапом является проверка проводки. Для этого понадобится специальный тестер, которым прозваниваются контакты. Осмотрите провода на предмет наличия механических повреждений. Отдельное внимание следует уделить предохранителям. Обычно они находятся в коробочке, которая расположена на идущем от плюсовой клеммы аккумулятора проводе.
Если причина еще не найдена, то виной всему дефект блока управления или сбой его программного обеспечения. Своими руками устранить такой дефект не получится, а вот со сбоем ПО все намного проще – достаточно провести несложные манипуляции, о которых мы поговорим ниже.
Ремонт автосигнализаии и брелока своими руками
Чаще всего ремонта требует брелок автосигнализации. Кнопки изнашиваются и начинают плохо реагировать на нажатия, а само устройство может упасть на асфальт или в лужу. Ремонт кнопок включает в себя разборку корпуса, зачистку контактов и замену подушечек кнопок (при необходимости). Чтобы поднять утопленные кнопки, можно сделать подложку с пластика, которая приклеивается к их посадочным местам на плате.
Чаще всего при падении брелока от его платы отрывается кварц. Для устранения этого дефекта достаточно разобрать брелок и припаять кварц на его прежнее место.
Чтобы устранить трещины на дисплее, необходимо полностью заменить его. Снимите старый дисплей, зачистите контакты и припаяйте шлейфы нового дисплея. Сам процесс не отличается высокой сложностью и требует начальных навыков пайки. Сложности заключаются в поиске нового дисплея. В магазинах его вряд ли найдешь, поэтому придется заказывать с Китая через интернет. Дефекты, вызванные попаданием воды, невозможно устранить самостоятельно.
Проблемы с питанием и проводкой решаются путем зачистки контактов и клемм аккумулятора, а также заменой предохранителей и поврежденных проводов. Чтобы не делать лишнюю работу, используя тестер, найдите точную причину неисправности, а затем устраните ее.
Чтобы устранить проблему ложных срабатываний, необходимо отрегулировать чувствительность датчиков. Процесс регулировки предельно прост. Для этого нужно вкрутить или выкрутить регулировочный винт, расположенный на корпусе датчика.
Чтобы устранить сбои программного обеспечения, необходимо перезагрузить систему. Для этого обесточьте ее, отсоединив одну их клемм от аккумулятора на несколько минут. Если это не помогло, то установите заводские настройки автосигнализации. Пошаговую инструкцию сброса настроек можно найти в инструкции к вашей модели сигнализации.
Как проверить работу автосигнализации
Лучшим способом проверки автосигнализации является ее использование по назначению. Поставьте машину на охрану и попробуйте открыть, двери, багажник или ударить по машине. Бить следует по колесам, капоту и стеклам, постепенно увеличивая силу удара. Проверив настройку чувствительности датчиков, откройте ключом двери машины и попытайтесь ее завести, также используя ключ. Сигнализация должна сработать. Проверьте остальной функционал в зависимости от конкретной модели функционал будет сильно отличатся, мы предложили как проверить основные и общие функции сигнализации.
Большинство проблем связанных с эксплуатацией автосигнализации можно устранить своими руками. Ремонт блока управления и другой сложной электроники лучше доверить специалистам. Если после выполнения вышеописанных рекомендаций поломка не устранена, то необходимо обратится в автосервис. Чтобы продолжать движение со сломанной сигнализацией, необходимо освоить процесс ее отключения секретной кнопкой, о котором можно почитать в инструкции к автосигнализации.
Небольшие поломки можно устранить своими силами, владея элементарными навыками ремонта деталей ТС. Если неисправности автосигнализации серьёзные, восстановить корректную работу системы могут только специалисты сервисных центров.
Устройство и принцип работы автосигнализации
Подавляющее большинство автосигнализаций состоит из следующих частей:
Причины и ремонт наиболее частых неисправностей автосигнализаций
Выход из строя любого из перечисленных элементов может полностью нарушить корректную работу сигнализации.
Существуют наиболее характерные поломки, возникающие в работе всех систем, независимо от их конструкции, стоимости, производителя.
Проблемы с питанием системы и брелка
Признаком проблемы выступает отсутствие реакции сигнализации на нажатие кнопок на брелоке. Причины неисправностей:
Повреждение проводки
Сигнализация может быть обесточена в связи с повреждением проводов. Данная неисправность требует полного прозвона проводки.
Провода прозванивают мультиметром, чтобы найти места потери контакта. После определения места повреждения проводки проводят её ремонт.
Не ярко горит светодиод
Причина тусклого горения может крыться в недостатке напряжения. Стандартному светодиоду необходимо напряжение 12 В.
Ложные срабатывания сигнализации
Ложные срабатывания вызывает установка датчиков на пластиковые детали, которые усиливают вибрацию и расширяются от воздействия высоких температур.
Повреждения или износ брелока
В зависимости от причины поломки устранить её можно следующими методами:
- При падении с высоты, как правило, страдает микросхема с дисплеем. Эта деталь на двух ножках легко повреждается, поэтому её необходимо припаять.
- По мере износа брелока может произойти залипание кнопок. Брелок разбирают, прочищают микросхемы и гнездо кнопки кисточкой или зубной щёткой, смоченной в спирте или растворителе.
- При попадании внутрь брелока воды или снега корпус разбирают, сушат феном, затем протирают контакты спиртом. После испарения спирта детали корпуса соединяют. Если брелок и после этого не работает, его придётся заменить.
Диагностика проблем
Если все перечисленные способы не помогли выявить проблему работы автосигнализации, следует проверить настройку системы.
Причина сбоя её работы может заключаться в следующем:
СОВЕТ!Когда светодиод горит, а сигнализация не реагирует на нажатие кнопки, причина кроется в подвисании системы.
Стоимость ремонта
Если все перечисленные способы не помогли привести автосигнализацию в рабочий режим, система требует серьёзного ремонта.
Выполнить его самостоятельно, не обладая специальными знаниями, практически невозможно.
Ремонт сигнализации по стоимости на порядок ниже её полной замены. Ценовой диапазон зависит от характера поломки, сложности системы, марки автомобиля и региона.
Лучшие сервисы по ремонту автосигнализации
В каждом регионе существуют сервисные центры, специализирующиеся на установке, ремонте и обслуживании автосигнализаций.
Практически все автоцентры предлагают услуги с выездом механика. Приведём адреса наиболее популярных сервисов, предлагающих услуги по обслуживанию и ремонту автосигнализаций
В Москве
В Санкт-Петербурге
Диагностику и ремонт сложных систем целесообразно проводить своевременно, обращаясь к профессионалам. Лучше заплатить механику за ремонт, чем при выходе из строя всей системы производить её полную замену.
Читайте также:
