Дык я ж не спорю! Просто человеку помочь хотел! А по поводу экономии - так я ж отписал - если разводить(!!) будут(ну там 3 тыс попросят например или типа того) - то тогда в топпку их. А если 200-300-500 - то ессно пусть делают, я так и написал выше. У вас тут не забалуешь - как чего, так сразу нападают. некоторые. Ладно! Я ж тока ради пользы дела и помощи комрадам.
Добавлено через 5 минут 43 секунды
А по поводу прописать компом - так я не уверен! Вроде оригинальный ФВ - это аналог Т-91(прописываеццо комбинацией кнопок и сниманием предохранителя)! Хотя тож могу ошибаццо!
Такое отопительное устройство позволяет разогреть двигатель и салон автомобиля зимой. Сам термин произошел от немецкого бренда. По виду прибор небольшого размера. Чаще всего его устанавливают около мотора. Конструкция такого “обогревателя” включает общий отопительный контур и охлаждающую систему. Агрегат подключают через бортовую сеть, управляя им через специальный электронный модуль.
В случае с дизельными двигателями удобно использовать Webasto как дополнительный подогреватель, чтобы помочь печке зимой. В бензиновых машинах на холостом ходу в сильные морозы салон может не успевать прогреваться.
Если в штатной комплектации устройство не предусмотрено, рекомендуем подумать о его приобретении перед наступлением холодов. Предварительно изучите видеообзоры (например, на модели Webasto MultiControl и 1533).
Инструкция “Вебасто”
Устройство размещают в подкапотном пространстве и запитывают на АКБ. Хладоконтур соединен с подобным элементом, обслуживающим мотор.
Система экономно расходует горючее (примерно 0,5 литр/час). При температуре -20 градусов Цельсия на полный прогрев авто понадобится около 15 минут.
Чтобы разобраться с предпусковым агрегатом, рекомендуем изучить эксплуатационное руководство производителя и видео в сети Интернет.
Примерное описание принципа работы приведено ниже:
- топливо подается из бака к камерам сгорания прибора;
- температура охлаждающего раствора в теплообменнике повышается;
- включается циркуляционный насос;
- подогретая жидкость поступает к двигателю;
- согреваются радиатор, ДВС и салон.
Для автоматизации можно установить датчики или таймер, активирующие систему при определенных условиях.
В системе предусмотрено два режима: летний и зимний (по умолчанию установлен, как правило, второй вариант). Зимой установите устройство в режим “тепло”. Ручку четырехступенчатого вентилятора ставят на вторую позицию, трехступенчатого — на первую.
Дальше работа обогревателя проходит автоматически, благодаря функции определения оптимальной эффективности по показаниям датчиков.
Если необходимо, можно корректировать настройки вручную (например, регулировать интенсивность, вращая ручку термостата).
Запуск “Вебасто” от сигнализации
Для дистанционного старта к таймеру необходимо подключить GSM-модуль. Если это неуместно или дорого, можно соединить систему с мини-таймером (например, в модели 1531) дополнительным каналом (смотрите схему распиловки сигнализационного блока). Провод припаивают к контакту пусковой кнопки (или специальному контакту на плате). Управление осуществляется через канал дополнительного оборудования. Если все получилось, нажатие кнопки брелка запустит обогрев.
Запуск “Вебасто” с телефона
В этом случае без GSM-блока с антенной не обойтись. Устройство стартует от смс-сообщения, отправленного на специальный номер (его необходимо заранее настроить). Возможна привязка к пяти независимым мобильным номерам. Это достаточно дорогой вариант, но он удобен при совместном использовании автомобиля несколькими людьми. На сегодняшний день разработаны приложения для управления с мобильных устройств и дистанционного получения информации о срабатывании “сигналки” и температуре.
Пульт управления “Вебасто”.
Действует в радиусе 1 км от автомобиля (расстояние сокращается, если на пути расположены помехи, например, ЛЭП). Можно включать/выключать прибор и задавать необходимое время работы. Такой вариант удобен, если парковочное место находится близко к вам (рядом с местом жительства и/или работы). Подходит для забывчивых автолюбителей (про таймер надо вовремя вспомнить). Дальность действия пульта “Вебасто” отслеживайте по встроенному индикатору. Не требует особых настроек, так как сразу работает на необходимой частоте.
Для управляющего устройства на приборной панели устанавливают крепеж. Обязательно перед началом использования изучите символы кнопок (на запуске, как правило, изображен язычок пламени — при ее нажатии загорается индикатор).
Особенности запуска “Вебасто” с брелка
Здесь все просто — ориентируйтесь на инструкцию. Включают брелок, как правило, двухсекундным удержанием кнопки OFF. Если на аппарате мигает красная лампочка или возникли другие трудности, изучайте мануал. Как вариант проконсультируйтесь у продавца системы или со специалистом хорошего автосервиса, например, в чате на агрегаторе Uremont.com.
Что делать, если утерян брелок запуска “Вебасто”?
Можно запрограммировать таймер, например, по будням в 8 утра включать обогрев. Это решение не универсальное, потому что планы могут меняться (как минимум есть риск проспать). Поищите штатные брелки в продаже. В некоторых случаях могут подойти и другие — это нужно проверять. Можно купить б/у пульт от “Вебасты”, но здесь трудно оценить с первого взгляда его состояние. Привязать “обновку” к системе можно через вытаскивание предохранителя:
- вынимаете FB5 в багажнике;
- возвращаете его обратно;
- зажимаете кнопку включения на 2-5 секунд;
- проверяете работу агрегата.
Как запустить “Вебасто” без пульта?
Это дистанционное устройство необходимо для переключения режимов прибора Webasto. Сразу скажем, что доукомплектовать систему можно в автосервисе. При нескольких некорректных попытках старта “Вебасто” может заблокироваться. Попробуйте вынуть предохранитель в цепи питания. Если ничего не вышло, необходима помощь специалиста.
Имейте в виду, что после длительного простоя аппарат может сбоить, поэтому сначала выделите время на прокачку топливной системы. Проверьте патрубки на наличие в них воздуха. Его пузырьки могут привести к перегреву температурных датчиков и последующему аварийному отключению.
Если пульт сломан или пропал, можно попробовать поискать способ “обойти” электронику. Мы не советуем так экспериментировать, так как устройство может выйти из строя.
Звонки абсолютно бесплатные, выносная GSM антенна, возможность изменения продолжительности работы, возможность контроля состояния.
При звонке на СИМ-карту расположенную в модуле, после 2х длинных гудков отклоняется вызов и происходит автоматическое включение автономного отопителя. При повторном вызове выдерживается пауза в 4 длинных гудка, вызов отклоняется, и происходит автоматическое отключение Webasto. С помощью СМС можно менять время работы отопителя, добавлять других абонентов, запрашивать состояние отопителя. Никакого соединения нет, и следовательно никакие деньги за звонки не тратятся. Кроме того в автомобиле есть паралельная модулю GSM кнопка с индикацией. Посредством её так-же можно управлять отопителем и видеть состояние автономного отопителя.
Так же есть возможность запускать котлы с телефона по шине W-bus.
Цена составляет 6500руб.
Полное руководство запуска с телефона Автономных отопителей
Долго я вынашивал эту идею, но никак руки не доходили. Таки решился.
Иметь вебасто в качестве догревателя, перепрошитого также в автономку, и не иметь к нему пульта, а лишь пользоваться таймерами, было несколько нелогично.
Посему имелось несколько вариантов на выбор:
— продолжать пользоваться таймерами и подстраиваться под них самому — выложить около 200 евро за б/у блок с пультом с дальностью действия в реальных городских условиях не более 100м — поставить систему Webasto ThermoCall за 300-400 евро для запуска с телефона — сделать аналог телестарта самому
А так как у меня уже имелся внешний таймер Webasto 1533
, установленный предыдущим владельцем, начало было положено. А решение это было принято по причине возможности ручного запуска отопителя кнопкой:
Значит, на нее и завяжем управление. Разбираем пациента:
С обратной стороны разъем на 4 пина — 2 на питание, 1 — W-Bus, управляющий котлом и еще один OUT — не задействованый — не порядок:
На него-то мы и повесим вывод кнопки ручного запуска котла:
Для справки:
— На кнопке постоянное напряжение +5в около 5мА при замыкании — При нажатии потенциал цепляется на землю, отсылается низкий уровень на контроллер — Контроллер воспринимает импульс любой продолжительностью от 0,5с до 8с
Таким образом, при желании этот таймер можно подцепить на любую сигнализацию или GSM модуль. Или…
А почему бы и нет? Дешево — да, сердито — да, эффект на лицо. Посему аппарат был разобран в считанные минуты:
В подробности вдаваться не буду, суть одна — на месте вибромоторчика установил оптрон, цепляющий кнопку таймера вебасто на землю при звонке. Телефон прописал на один номер, отключил смски и прочие оповещения. Вставил симку за 1 евро на полгода и получил нечто следующее:
Соответственно, подопытному нужно чем-то время от времени питаться, собрал зарядку:
Пробные тесты сделаны, телефон реагирует, таймер тоже, следовательно, идем в машину:
Из оригинального разъема отщипываем нужный серый провод под внешнее управление:
Запитаться можно в левом блоке предохранителей — так и масса, и плюс, появляющийся в черной колодке при включении зажигания:
Не долго думая, там же установил и телефон — и доступ удобный для проверки, и провода тянуть не надо лишние. Да и в качестве дополнительной защиты при боковом удар сойдет — Нокия, как-никак!
А на этом и все. Нечего большую простыню разводить по подключению трех проводов. Думаю, более интересен будет конечный результат:
При коротком гудке на авто вебасто запускается на предустановленное время (30мин). При повторном (мало ли, посмотрел на улицу и передумал выходить) — выключается. И так по кругу, пока не сядет аккумулятор, которых в машине становится все больше:)
Из практики — система исправно работает при морозе до -20, ниже не проверял. Заряда батареи телефона должно хватать на несколько дней, при этом достаточно 2 часа в неделю пользоваться машиной для подзарядки.
Надеюсь, этот вариант временная мера, после которой последует установка программируемого GSM-модуля. Но тогда это уже будет не только телестарт…
Теперь отопитель можно запустить с любой точки планеты , не беспокоясь за состояние аккумулятора — ведь за запуск мотора отвечает другой.
И да, стоимость проекта — 1 евро (за симку на полгода).
Всем тепла в машине морозными утрами!
Вебасто давно стало именем нарицательным, наподобие названия «Ксерокс», которым называют все копировальные аппараты любого — это фирма-производитель из Германии Webasto AG, специализирующаяся на производстве предпусковых подогревателей, использующихся на автомобиле. Этот бренд стал первопроходцем в разделе аксессуаров для авто, по этой причине предпусковые нагреватели называют его именем.
Установка модуля Альтокс для Вебасто. Приложение для Webasto, инструкция подключения
Просмотреть ролик
Из данной статьи Вы узнаете, как привязать и настроить телефон к GSM-модулю Altox, благодаря которому осуществляется дистанционный запуск дополнительного подогревателя, работающего на топливе Вебасто или Эбершпехер. Расскажем о приборе Альтокс, который позволяет несколько расширить функционал штатной Вебасто на автомобилях Ленд Ровер.
Многие знают, что на 99 из 100 Ленд Ровер установлен дополнительный подогреватель, работающий на топливе под названием Вебасто, либо Эбешпехер, в зависимости от модельного года Land Rover.
На Дискавери 3 нет брелока теле старт, который позволяет запустить предпусковой подогрев двигателя, т.е. на нем Вебасто установлено, но ею полностью управляет блок управления двигателем. После запуска двигателя задача Webasto максимально быстро привести двигатель к рабочей температуре и запускает Вебасто сам блок управления, а именно PSM.
На Дискавери 4 2010 года уже появился теле старт, т.е. теле старт – это брелочек при помощи которого дистанционно можно запустить Вебасто на расстоянии не более 100 метров. Она перед запуском двигателя прогреет либо салон, либо двигатель автомобиля, в зависимости от модели. Далее начал появляться таймер внутри мультимедиа, в зависимости от комплектации, и соответственно, теле старт.
Рендж Ровер в кузове L405 и Рендж Ровер Спорт в кузове L494 до 2018 года обладали дополнительным подогревателем, работающим на топливе под названием Эбершпехер.
Вне зависимости от модели и модельного года автомобиля многие ставят GSM модуль управления под названием Альтокс благодаря которому запускают дистанционно Вебасто, либо при помощи звонка с мобильного телефона, либо отправляют sms, либо при помощи мобильного приложения.
Если посмотреть на стандартную Вебасто, то там представлен, либо таймер, либо теле старт дальность действия, которого ограничено и там используется достаточно дорогая батарейка. Не очень удобная вещь.
Альтокс позволяет осуществлять управление котлом Вебасто при помощи мобильного телефона. Вариантов управления множество, они включают в себя, и sms, и голосовой вызов, и интернет соединения, т.е. есть специальное приложение и даже веб-сайт с которого можно управлять. Таким образом, расширяя удобство использования в любой точке мира, т.е. Вы прогреваете двигатель до его запуска и приходите в теплый автомобиль.
До 2010 года в принципе нет ни одного органа управления предпусковым подогревателем не считая таймера, который человек мог заказать, либо докупить отдельно. Только на Рендж Ровер L405 и Рендж Ровер Спорт L494 недельный таймер присутствовал в меню сенсорного экрана и можно было его запрограммировать, но это уже автомобили, которые пошли с 2013-2014 года.
Очень много людей обращаются к нам в сервис ЛР-ВЕСТ с вопросами как запрограммировать и привязать Альтокс к телефону. Прежде всего хотим сказать, что все эти процедуры на наш взгляд достаточно хорошо описаны в руководстве по эксплуатации, которая лежит в коробочке вместе с Altox. В ней есть инструкция по эксплуатации самого Альтокса, и есть инструкция для мобильного приложения. Если их почитать, то все эти процедуры там хорошо описаны. С другой стороны, мы понимаем, что эта инструкция имеет обыкновение теряться, и если она потеряна, то конечно некоторые трудности могут возникнуть. Хотя на сайте Альтокс эти инструкции тоже присутствуют.
Первое, с чего все начинается, на автомобиле должен быть установлен модуль Альтокс и в нем должна стоять sim-карта любого оператора связи на Ваш выбор, какой у вас лучше ловит, на какой у Вас бесплатные звонки, тариф по Вашему вкусу. Достаточно, чтобы баланс был положительным, т.е. там были деньги. Таким образом, самая простая sim-карта, на которой должны присутствовать, желательно голосовые вызовы, смс, интернет по вкусу, и соответственно, положительный баланс.
Почему обращаем внимание на смс. Несмотря на развитие сотовых сетей до сих пор присутствует большое количество мест где нет стабильного и уверенного интернет соединения. В этой ситуации голосовая или смс команда имеют больше шансов на прохождение нежели плохой интернет, поэтому лучше если смс и голос будут подключены.
Таким образом, у Вас на автомобиле где-то стоит спрятанная коробочка Альтокс, в ней установлена сим-карта и на неё подается питание. Первое, что Вам нужно сделать, если это устройство еще ни разу никем не эксплуатировалось, если оно новое – это осуществить голосовой звонок на номер сим-карты, который установлен в этом устройстве.
Для того чтобы активировать Альтокс Вам надо совершить голосовой вызов с Вашего телефона, которым Вы планируете управлять этим модулем на номер сим-карты, который установлен в блоке. Важное замечание, Вам надо опередить спамеров прежде чем они начнут предлагать кредит вашему Альтоксу. Осуществляете голосовой вызов, прошло соединение и в этот момент голосовой информатор предлагает Вам нажать какие-то кнопки для выполнения действий, но это Вас в данный момент интересует мало, куда интереснее то, что первый позвонивший телефон на этот Альтокс записывается в память как основной управляющий номер.
Вслед за этим Вам приходит смс с номера Альтокса и в нем целый ряд статусов, которые Альтокс рапортует относительно Webasto. Вас интересует самый главный N1 – это первый привязанный к блоку телефон. Есть всего 3 ячейки, т.е. можно запрограммировать три телефона. Возможно вслед за этим смс Вам прилетит еще несколько других смс, например, Билайн Вас радостно будет приветствовать и благодарить за зачисленные деньги на счет.
С этого момента Альтокс готов к работе, управлять можно голосовым меню. Вы позвонили, следуя указаниям голосового меню нажимаете 1, 2 или 3, и выполняется то что нужно, в частности включение подогревателя.
На текущий момент Вы уже можете Вебасто включить и выключить. Но, голосовым меню список операций, которые Вы можете выполнить с Вашим Вебасто достаточно ограничен, фактически это запросить статус, включить и все. Если же пользоваться смс командами, или же мобильным приложением, или сайтом, то список возможностей расширяется.
У Вебасто есть одна неприятная особенность, помимо включения/выключения многие владельцы автомобилей с Вебасто вынуждены регулярно ездить в сервис по достаточно прозаичной и безобидной причине. Webasto склонна попадать в блокировку, если у Вас сел аккумулятор или у Вас загорелась лампочка низкого уровня топлива. Вебасто блокируется, и разблокировка требует визита в сервис, т.е. разблокировка Вебасто происходит путем удаления кодов неисправностей по ней.
Альтокс позволяет снять блокировку и сбросить коды неисправности Вебасто, равно как и посмотреть какие коды присутствуют. Это очень неплохая опция для тех, кто любит делать все сам и не зависеть от сервиса.
Для того чтобы этим функционалом воспользоваться входите в Play Market или App Store, в поиске набираете Altox, скачиваете и устанавливает приложение Altox Heater.
Для того, чтобы работать через приложение или веб-сайт компании Альтокс через интернет необходимо зарегистрироваться на портале. Два устройства телефон и Альтокс будучи на любом расстоянии друг от друга напрямую общаться не могут, но они оба подключены к интернету и Вам нужно какое-то связующее звено, которое их между собой соединит. Этим звеном является портал компании Альтокс, поэтому необходима регистрация на портале.
У Вас модуль Альтокс подсоединен через интернет к их серверу и Вам надо подключиться к их серверу со своего телефона. Но, чтобы Вы управляли именно своим Альтоксом, а не чьим-то другим Вам необходимо осуществить регистрацию на портале, где Вы к своему приложению, своему логину и паролю привяжете свой Альтокс с уникальным ID номером.
После отправки смс на Альтокс Вы получите ответное смс в которой содержатся так называемые apn точки, т.е. точки доступа через которые сим-карта попадает в интернет, и что самое главное ID номер устройства. Этот номер уникальный для каждого устройства, и он Вам будет нужен при регистрации на портале.
Чтобы воспользоваться интернет соединением надо зарегистрироваться. Заходите в настройки пользователя и в самом низу, в правом углу есть кнопка «регистрация». Для регистрации Вам необходимо ввести ID устройства, и адрес электронной почты, на которую придет пароль. После того как Вы ввели ID устройства, Ваш e-mail, и нажали кнопку регистрация в приложении к Вам на почту должно прийти письмо, где будет содержаться пароль. Если письмо не приходит в течение какого-то разумного времени проверьте папку «спам», возможно оно попало туда.
Очень интересный момент, тот или иной орган управления, будь то теле старт, либо это будет Альтокс, он дает команду на запуск, чтобы Вебасто запустилась. Имея брелок теле старт в руках можно нажать на кнопку запуска, загорается зеленый индикатор, люди ходят думая, что у них Вебасто запустилась. Но, на самом деле зеленый индикатор всего лишь говорит о том, что блок теле старт получил команду на запуск, он дает брелоку ответ, а далее теле старт уже дает команду на запуск Вебасто. Зеленый индикатор, который горит – это не означает, что у Вас 100% он запустил Вебасто. Это говорит о том, что всего на всего автомобиль принял сигнал.
В связи с этим в приложении Альтокс есть вкладка состояние. В этой вкладке Вы видите целый ряд параметров: напряжение в бортовой сети, выход включен/выключен, GSM сигнал, дату запроса, кажется все хорошо, Альтокс в сети. Переходите в раздел «диагностика», прочитать ошибки, и, например, как в нашем случае видите отопитель не ответил на команду. Ошибка нет связи с отопителем, потому что в данном случае наш Альтокс находится не на автомобиле. Если будут какие-то другие ошибки он их все перечислит, и есть возможность их стереть.
Если Вы через Альтокс даете команду на запуск, то он может Вас предупредить обратной связью об ошибке и не запуске при условии, что Вебасто отрапортует какую-либо ошибку о не запуске, т.е. сработает уведомление.
Таким образом выполняется первичная настройка модуля Альтокс. Записывается Ваш номер телефона в качестве первого и основного, регистрируется на портале, активируется приложение, и оно теперь функционирует с этим блоком. Если Вам потребуется добавить дополнительные телефоны для голосового и смс управления инструкция по их добавлению присутствует в инструкции по эксплуатации. Все необходимые команды там перечислены. Если потребуется добавить дополнительные телефоны для управления с приложения все что Вам необходимо знать это имя пользователя, e-mail адрес и пароль, который был указан в письме.
Подведя итог, для того, чтобы привязать номер телефона к Альтоксу достаточно просто первым позвонить на номер той сим-карты, которую Вы в него установили, и чтобы на сим-карте, установленной в Альтокс был положительный баланс, иначе привязка номера не произойдет. Далее, если Вы хотите подключить к данному оборудованию члена своего семьи, либо на знакомого, близкого Вам человека кому Вы доверяете, то делать будете это именно Вы со своего номера телефона отправив специальное смс с номером того человека, которому Вы хотите доверить запуск и управление Вашего Вебасто, и у Вас останется еще одна свободная ячейка, т.к. Альтокс подразумевает 3 ячейки для памяти телефонов.
Стоимость установки данного дополнительного оборудования 19 000 рублей (на конец 2021 года), т.е. это установка Альтокс полностью под ключ. Стоимость GSM-модуля Altox в среднем равна стоимости теле старта и даже в некоторых случаях таймеру.
Все владельцы дизельных автомобилей прекрасно понимают о необходимости подогревателя в зимнее время. В то же самое время мало кто решается на дооборудование автомобиля такой полезной штукой как GSM модуль управления отопителем Webasto. Производители автомобилей также экономят на потребителе, предлагая взамен, в лучшем случае, систему Telestart. На самом же деле, установка GSM модуля довольно проста и не требует высокой квалификации, тем более, что на LAND ROVER Freelander 2 практически ничего откручивать и не надо, все снимается без сложностей.
Изначально Freelander 2 2007-2008 г. выпуска не был оборудован системой предпускового подогрева Webasto, установленная на нем, использовалась только как догреватель. Затем разработчики решили установить систему Telestart и автомобили отзывались по акции для установки этой системы. В итоге на данный момент имеется как бы 3 варианта оборудования отопителей: без Телестарта, с Телестартом по акции и Телестартом установленным с завода. Принцип установки на все эти варианты абсолютно идентичен, различаются лишь варианты подключения и в автомобилях без телестарта активация этого режима с помощью внешних программных средств.
Быстро покажу, как дооборудовать LAND ROVER Freelander 2 таким полезным девайсом.
У меня автомобиль 2008 года с телестартом установленным по акции.

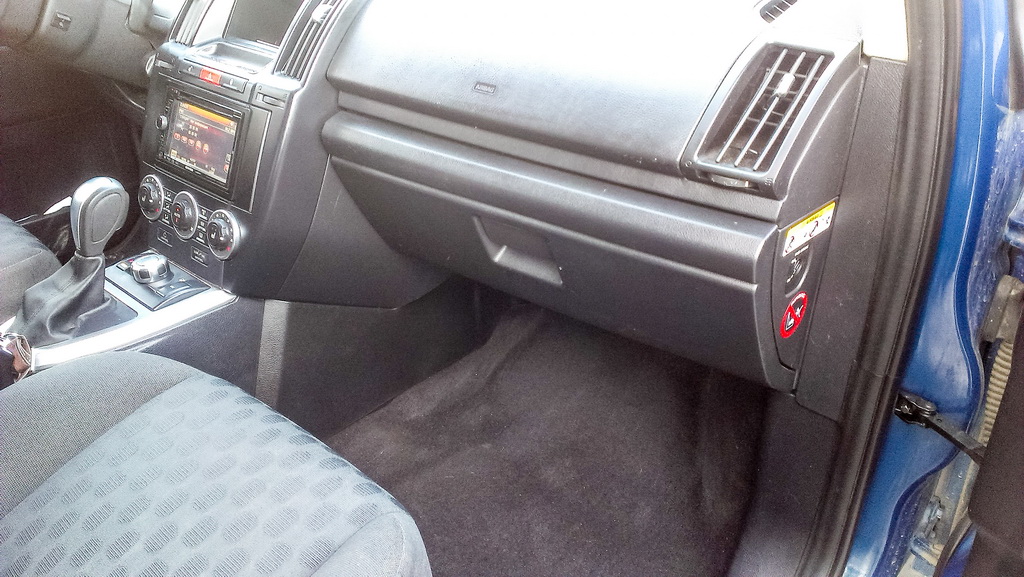

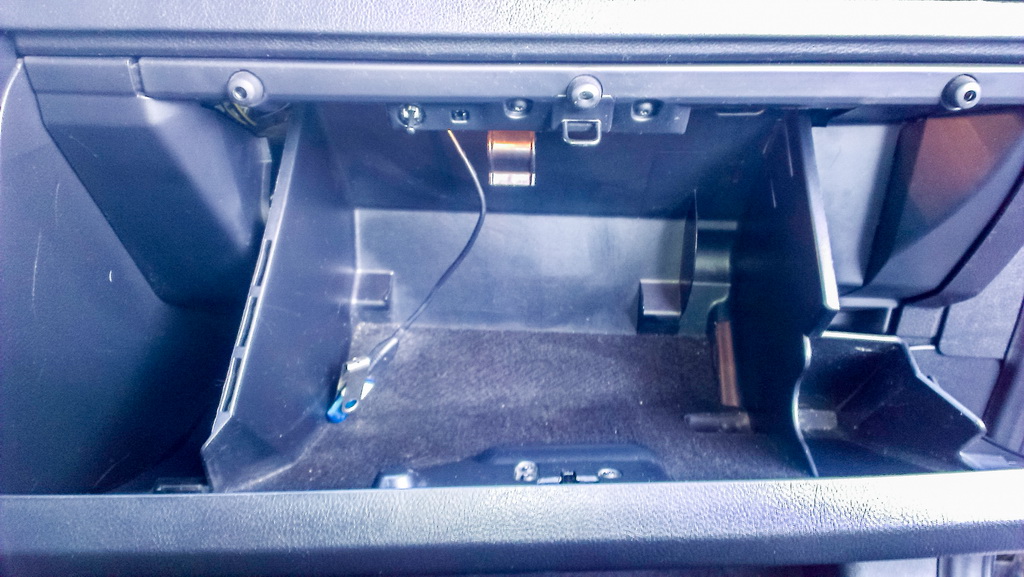

Для установки модуля ALTOX WBUS-4 необходимо первым делом снять перчаточный ящик

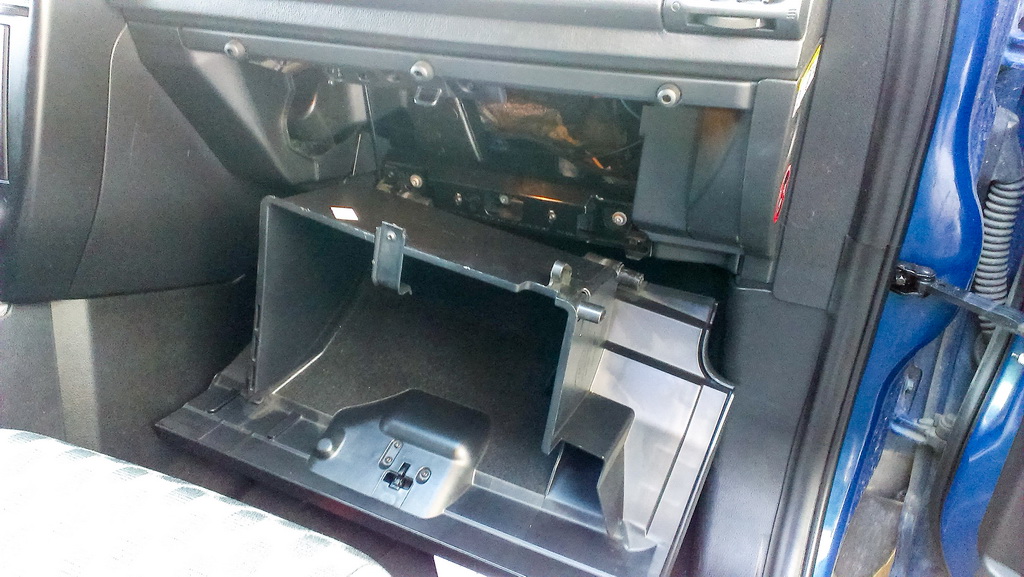

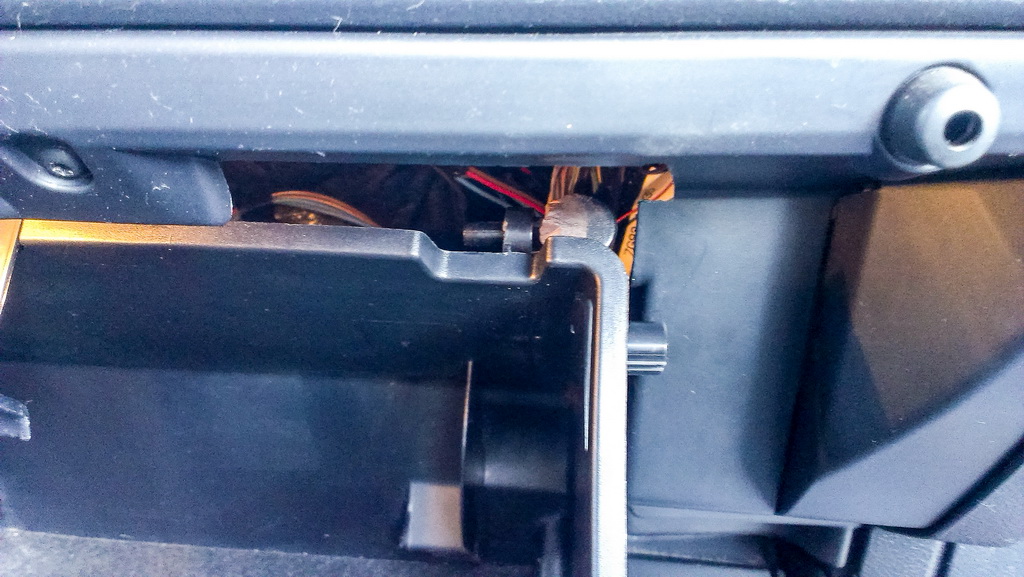

Для этого нажимаем на фиксаторы, расположенные по бокам ящика, поочередно надавливая их внутрь.

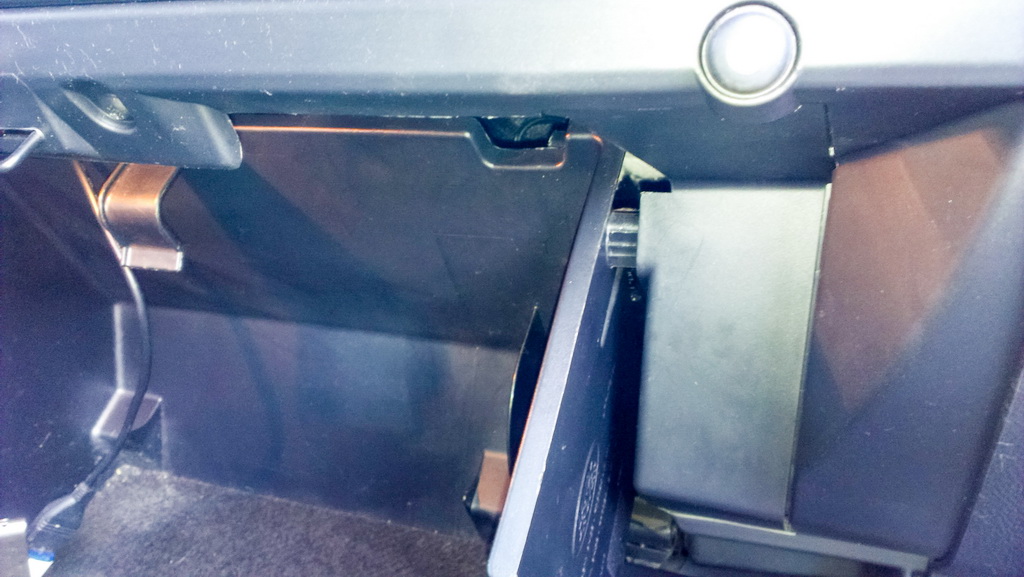

Снимаем телескопический амортизатор ящика.
Вынимаем ящик из нижних опорных пазов максимально его открыв и потянув на себя.

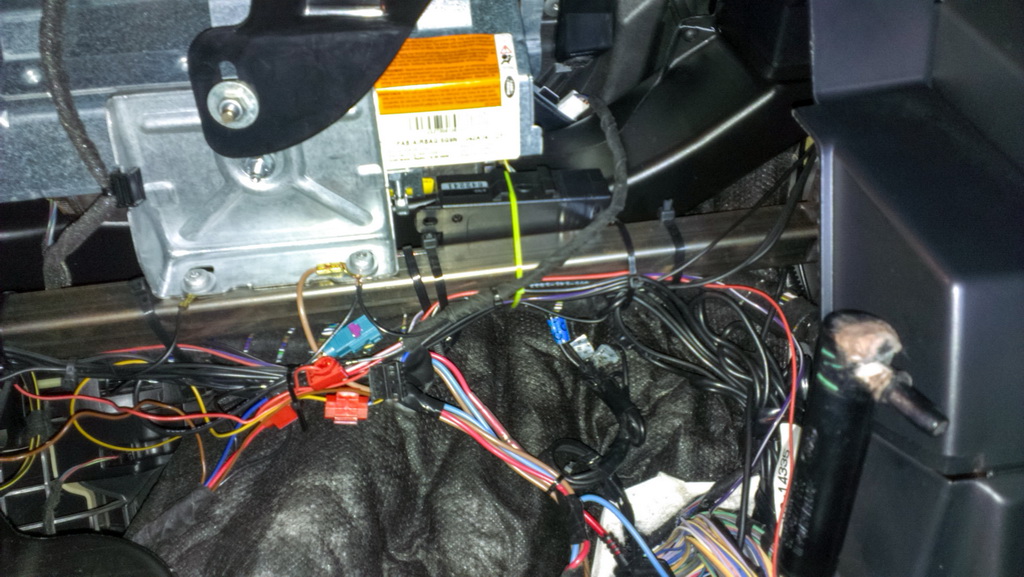

Столько проводов Вы у себя не увидите, это провода от дополнительных девайсов, которыми я оснастил свой автомобиль, а так как их производители не проводят такую акцию, как Altox с WEBASTO, то про них я Вам ничего рассказать не смогу.

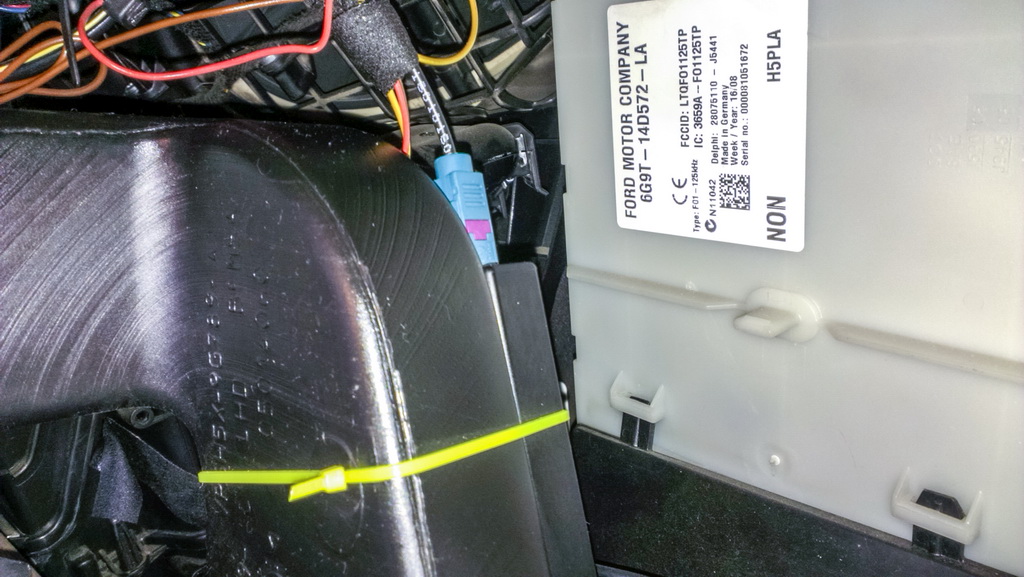

Слева на воздуховоде видна желтая стяжка – там прячется установленный Telestart (оригинальная была черной, я так мир изучал). Для подключения модуля Altox достаточно взять эти 3 провода и подключить к соответствующим разъемам. На установленном телестарте уже имеется питание «+», «-» и провод шины WBUS, которым отопитель вебасто управляется и которые нужны для Altox.
Модуль приклеен на специальную пластиковую «липучку», которая держит его достаточно надежно (стяжка для страховки), отсоединяем колодку с проводами и разъем антенны. Блок Telestart больше не нужен.
Провода колодки телестарта по цветам:
Желтый WBUS (пин 2)
Коричневый «минус» (пин 6)

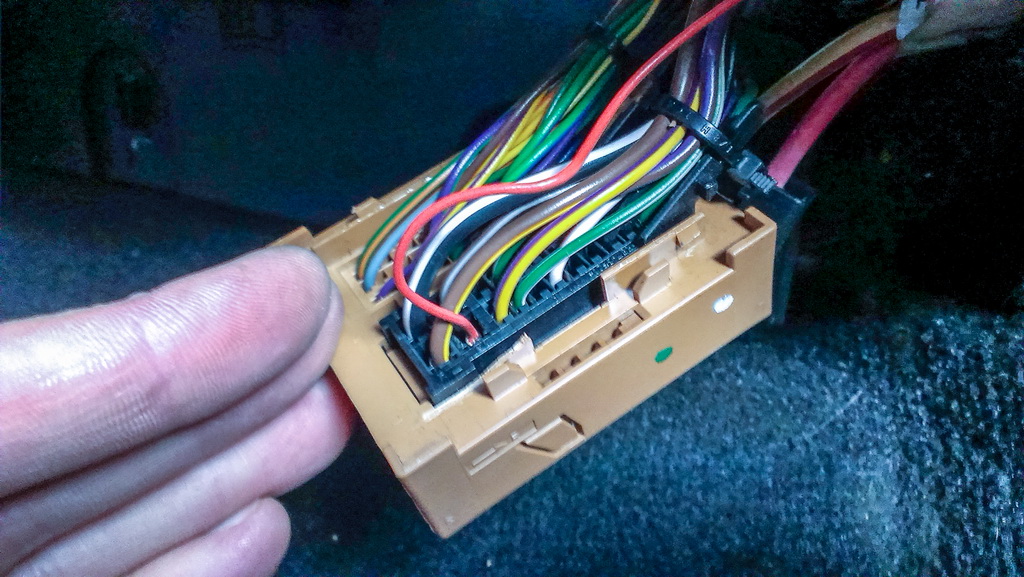

Для тех, у кого может отличаться по цветам, покажу, как правильно идентифицировать провода. Начнем с шины WBUS, если поднять декоративную шторку вверх, то увидим большой блок центрального процессора (CJB), над ним на самом верху крупный разъем, именно туда и идет провод с Telestart. С другой стороны разъема сине-белый провод, если телестарт не был установлен, то там только он один, желтого провода, по понятным причинам нет.
Коричневый провод уходит влево к точке крепления массового провода, тут тоже все понятно.

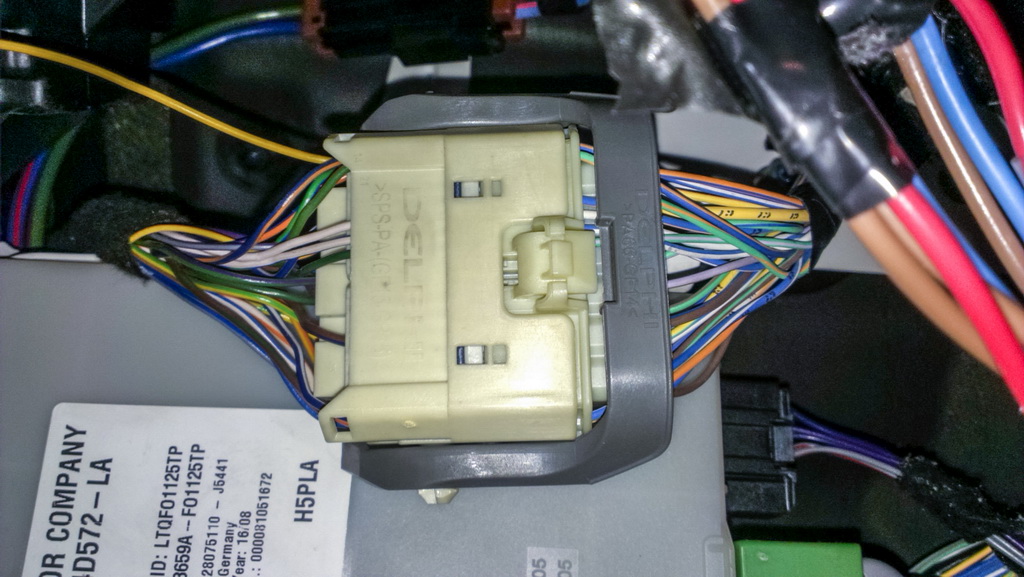

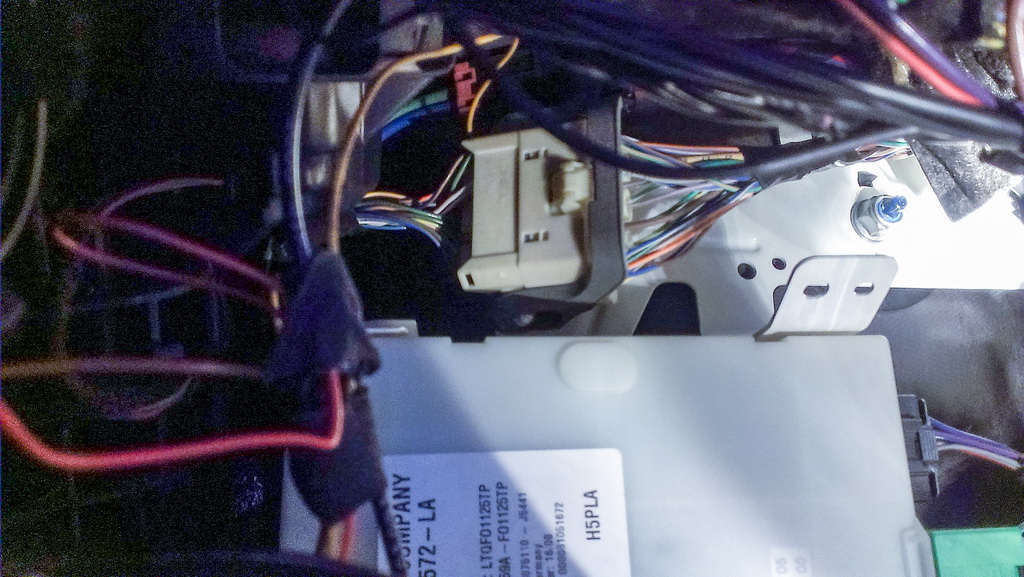

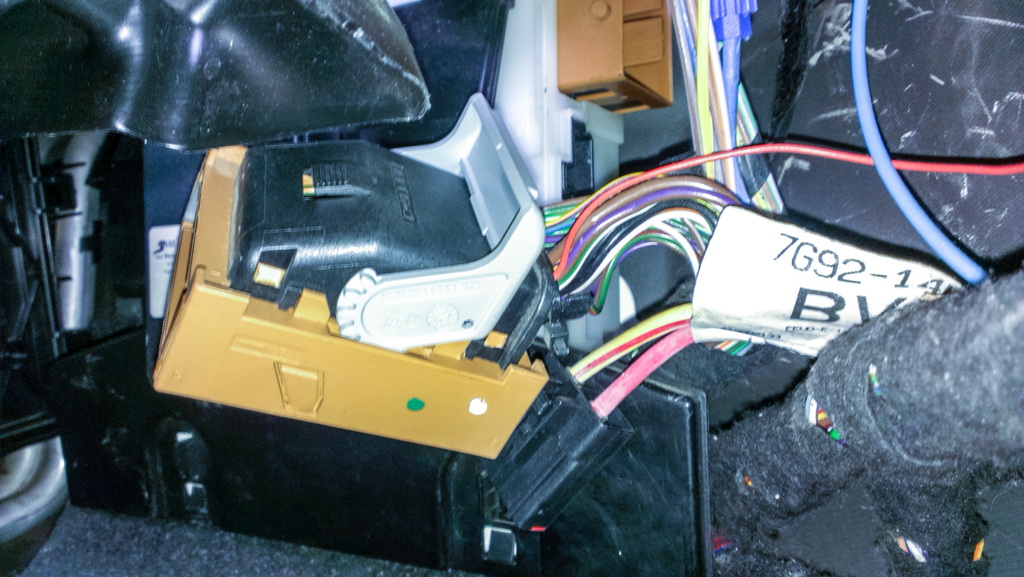

Красный плюсовой уходит к нижнему массивному разъему c правой стороны центрального процессора.
Прежде, чем начнете работать с проводкой процессора, не забудьте скинуть клеммы АКБ. Электроника LAND ROVER крайне чувствительна и если не хотите получить веер ошибок (как минимум) не трогайте разъемы центрального блока, не обесточив предварительно автомобиль.
Он уже подключен через предохранитель, правда другим номиналом, поэтому Altox цеплять будем к нему с помощью клемных соединителей ножевого типа, постоянно их использую, очень удобно без всяких изолент. При отсутствии проводки или при Telestart установленном с завода, необходимо найти красный положительный провод подходящий по размеру, главное убедиться, что плюс там постоянный, т.е. не засыпает после выключения зажигания по истечении какого-то времени, как вариант протянуть от заднего прикуривателя, это если совсем сложно найти поближе.
Теперь куда поставить кнопку с индикацией. В комплекте идет кнопка без фиксации с встроенным светодиодом. Производитель ленится описать в инструкции назначение проводов кнопки, поэтому пришлось проверять, на всякий случай.
Красный "плюс" (подаем на тот же плюс, что и модуль)
Черный "минус" (на массу)
Розовый (при нажатии кнопки подает "плюс" на вход KEY модуля, цвет соответствует)
Белый ("плюс" питания светодиода подается с серого провода модуля Altox)

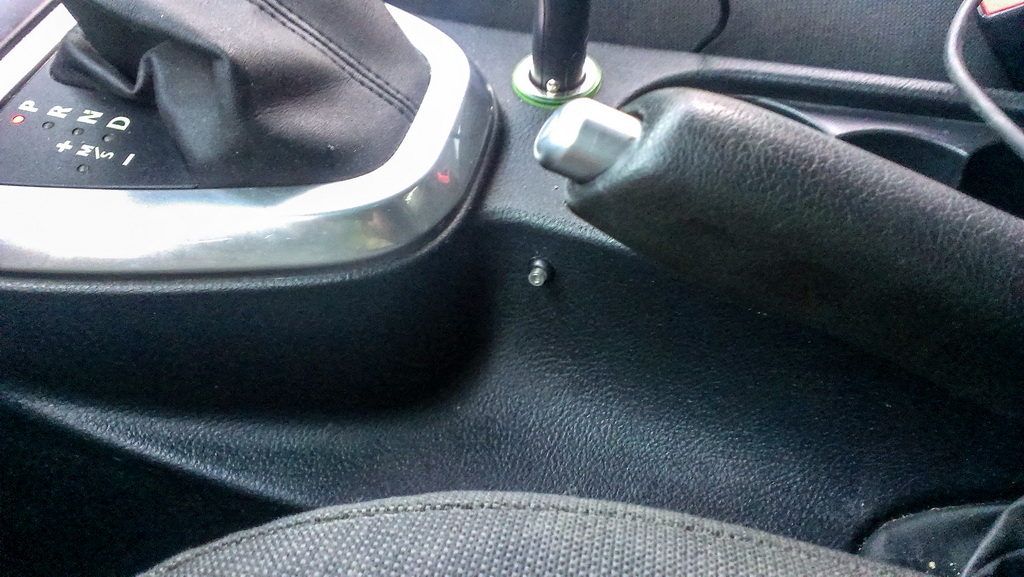

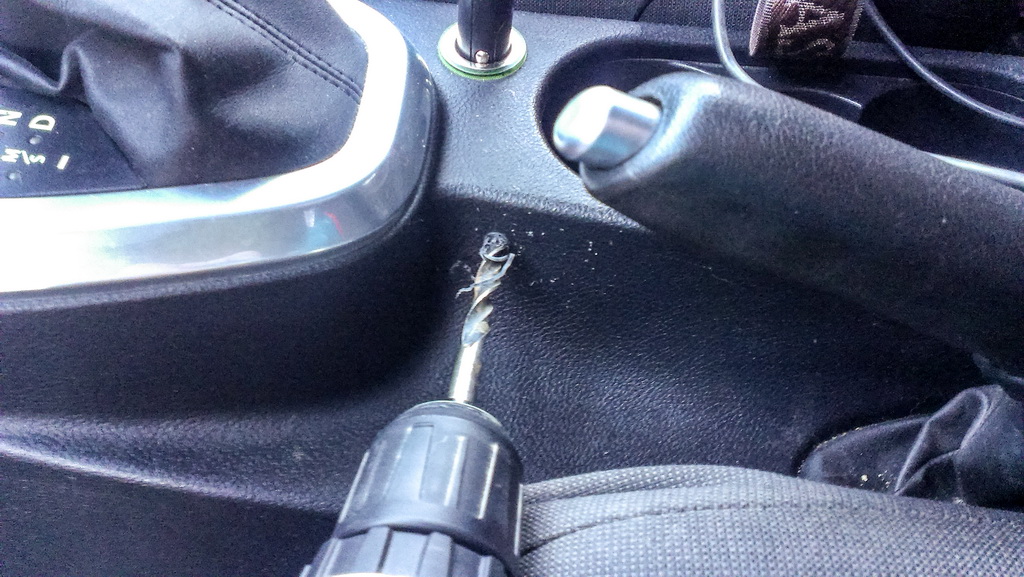

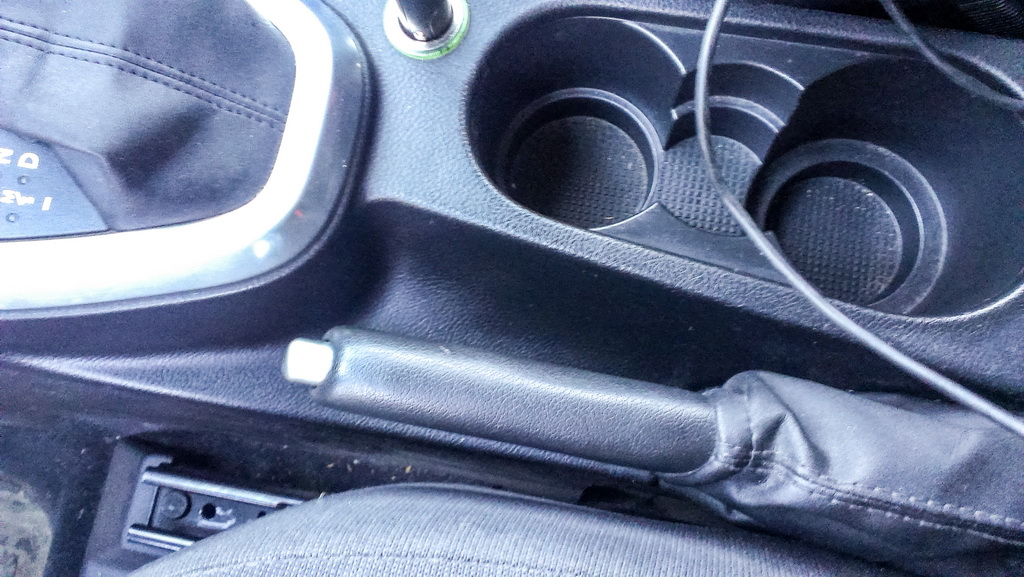

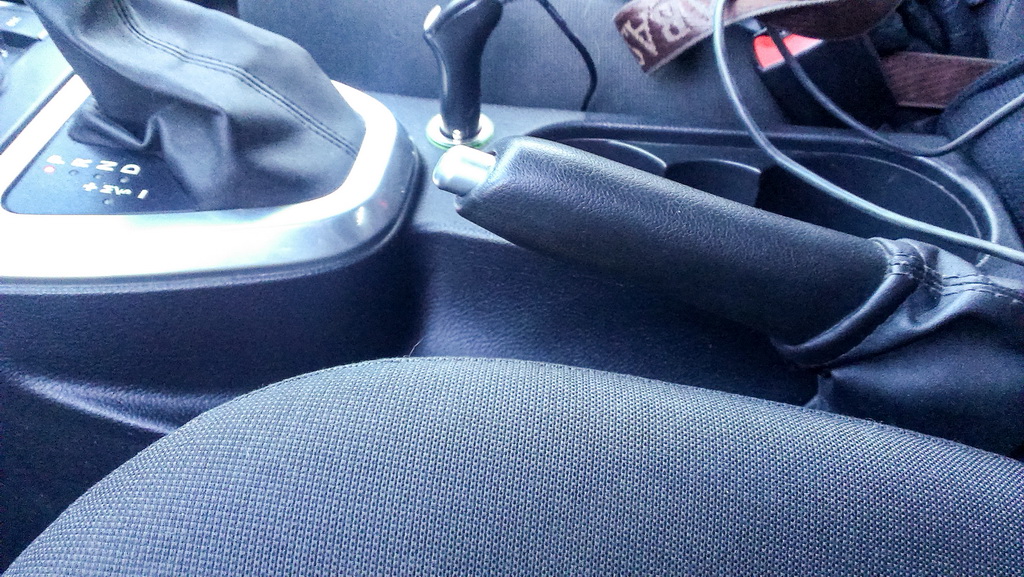

Место для кнопки определял, долго выбирая, перед глазами кнопку ставить не хотел, но и прятать её смысла нет. Решил приспособить в туннеле около ниши «ручника», благо место позволяет, в глаза не бросается, индикация просматривается даже из окна водителя.
Отодвигаем сиденье водителя максимально назад и опускаем его, чтобы нижняя подушка не мешала сверлить отверстие. С помощью шуруповерта на малой скорости и сверла диаметром 8мм делаем аккуратное отверстие в намеченном месте. Я использовал сверло по дереву со специальной перьевой заточкой, им удобней, так как не скользит по пластику. Затем аккуратно снимаем фаску большим сверлом и при необходимости подравниваем пластик. Если будете сверлить с высокой частотой вращения и сильно давить, то пластик расплавится и будет сложней подравнивать отверстие.

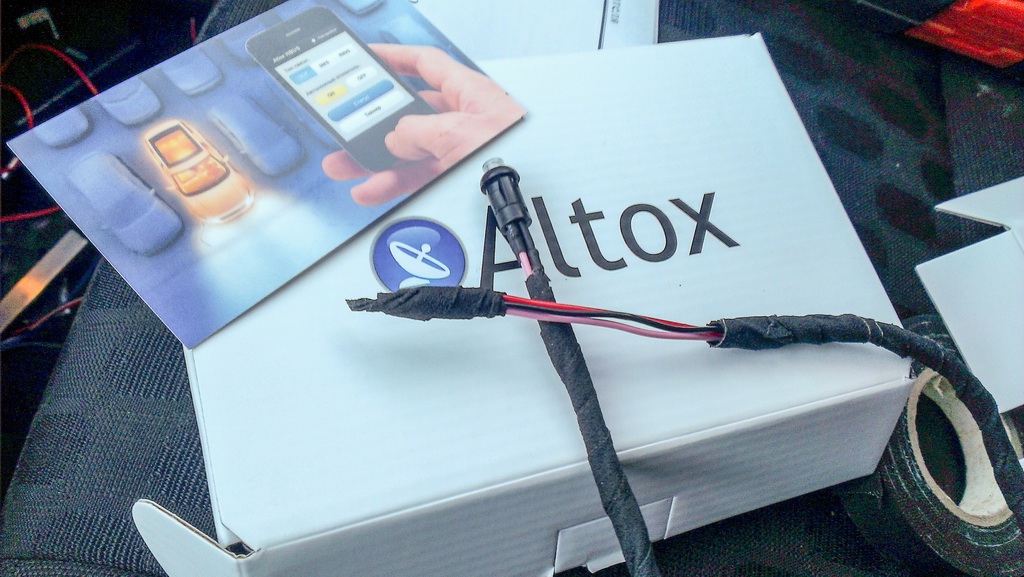

Подготавливаем кабель кнопки принудительного запуска Webasto, чтобы не гремел в туннеле, обматываем его тканевой изолентой, он получается довольно плотным, болтаться не должен. Кончики проводов обмотал для удобства протаскивания через туннель, после протаскивания снял.

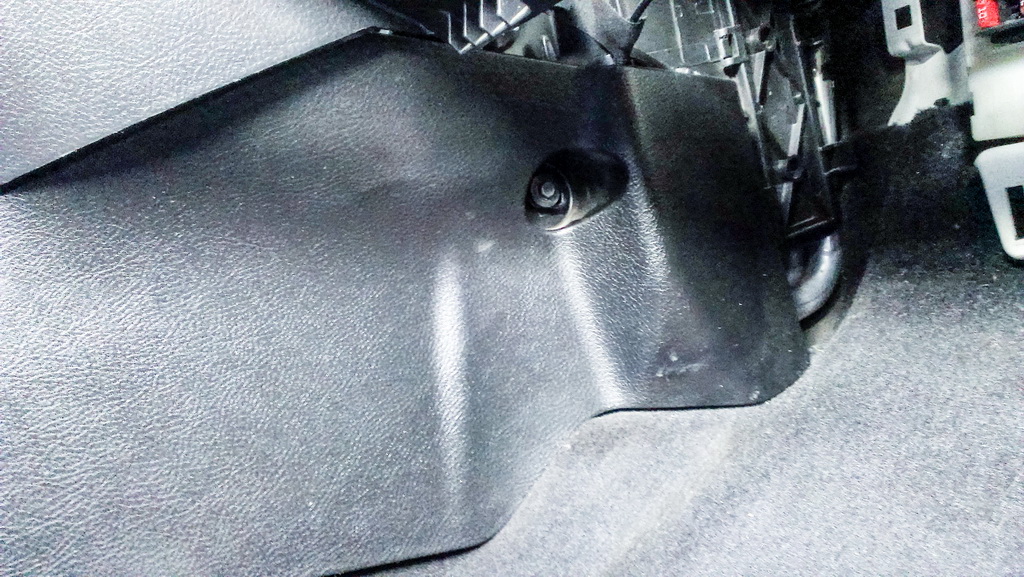

Со стороны пассажира снимаем пластиковую накладку, которую держат винт с головкой на 7мм в ногах и две пружинные защелки чуть ниже центральной консоли. После откручивания винта аккуратно тянем накладку на себя, защелки держат накладку сверху.

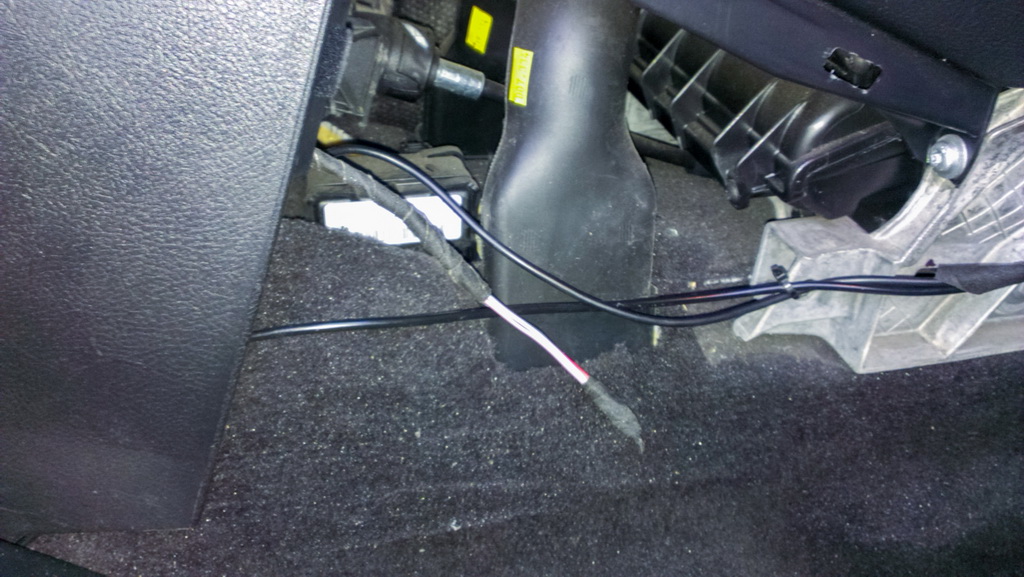

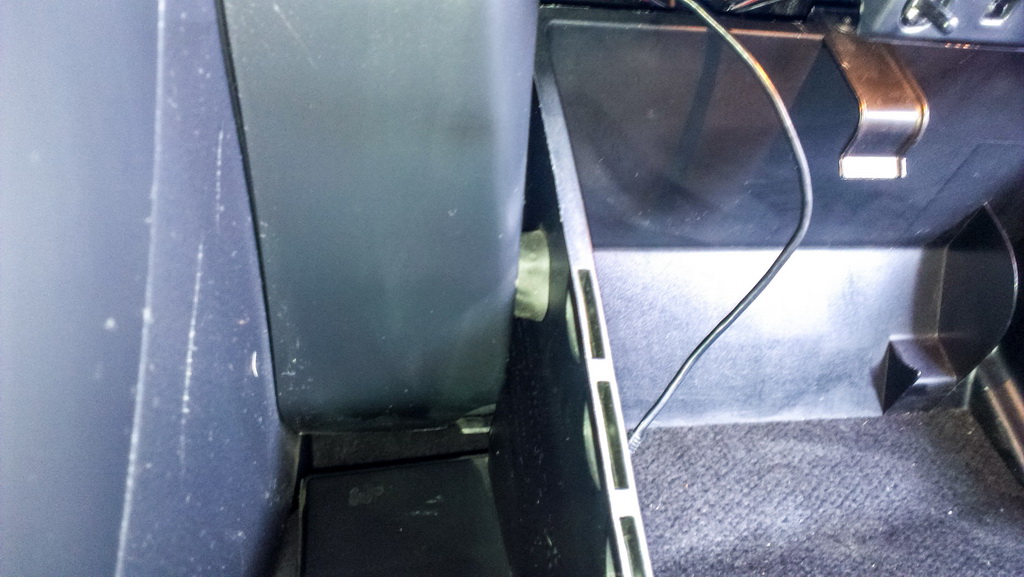

Протаскиваем провод направляя его по верху и влево мимо гнезда прикуривателя, там достаточно удобно, и выводим его наружу, в место, где устанавливается накладка. Получилось легко и с первого раза.
Теперь подключаем кнопку к нужным источникам, длины проводов не хватает, приходиться наращивать. Тут хотите скручивайте, хотите паяйте, ток минимальный, можно не заморачиваться, только изолировать в любом случае необходимо. Если будете наращивать проводами другого цвета, то не забудьте отметить где какой, чтобы потом не прозванивать нужный.

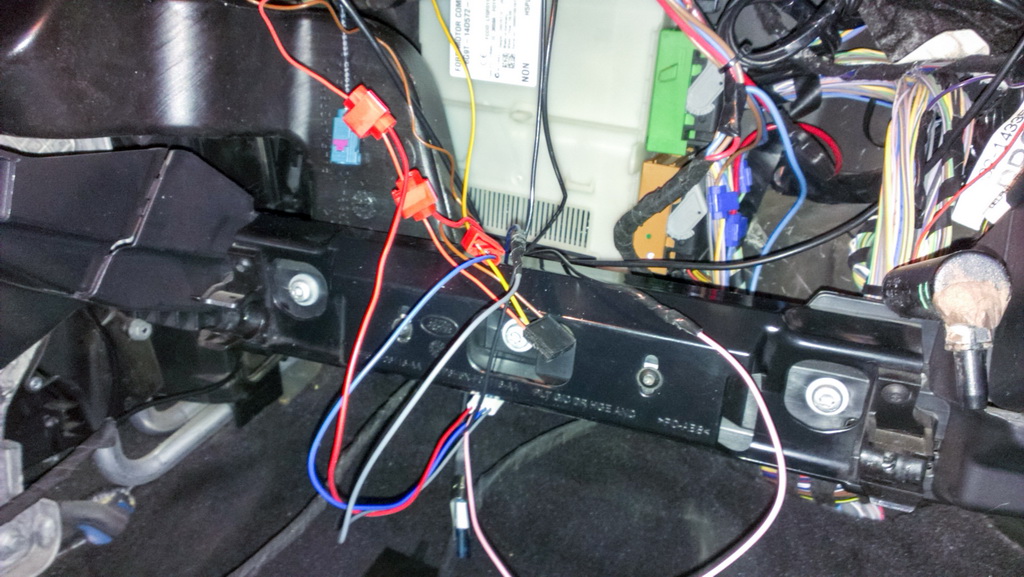

Соединяем поочередно плюсовые провода кнопки и модуля ножевыми клемниками к плюсовому красному проводу телестарта.
Минусовые провода кнопки и модуля прикрепляем к массе в любом удобном месте, я прикрепил к винту крепления подушки безопасности. Минус телестарта не стал использовать, удобнее было в другом месте массу прикрутить.
Белый провод кнопки соединяем с серым проводом модуля. Розовый кнопки с розовым модуля.
И, наконец, синий провод модуля (WBUS) клемником к желтому проводу уже демонтированного телестарта.

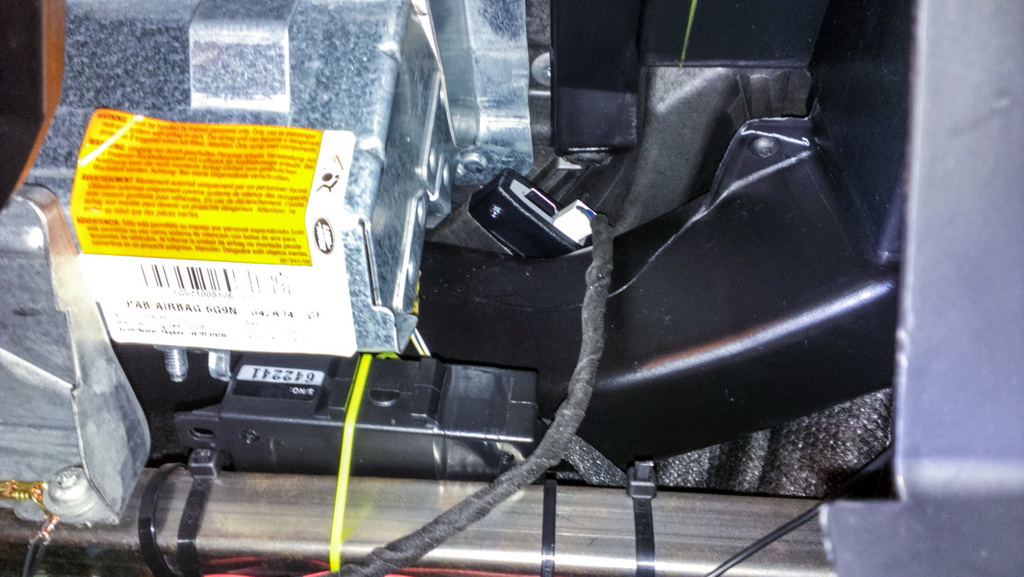

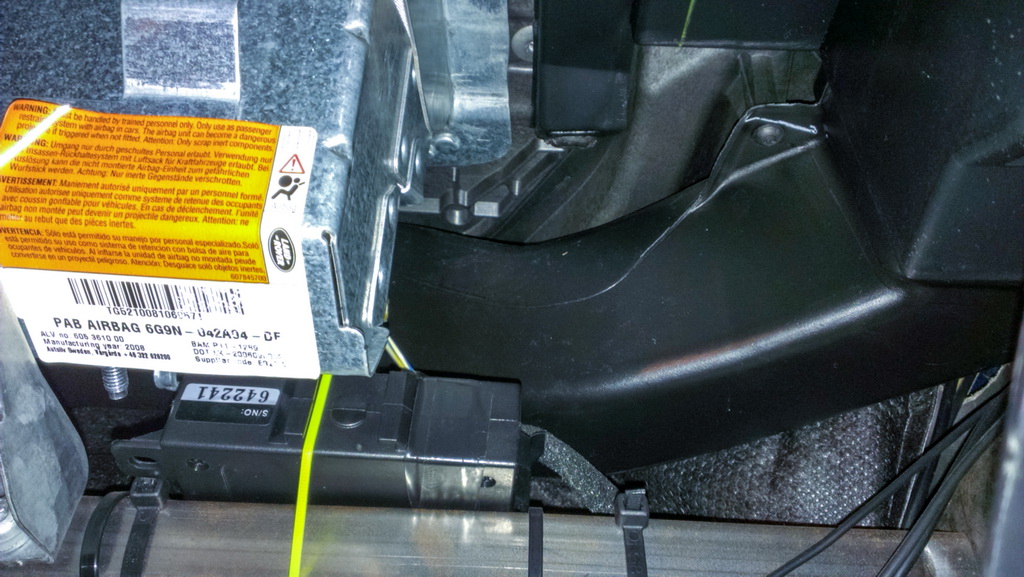

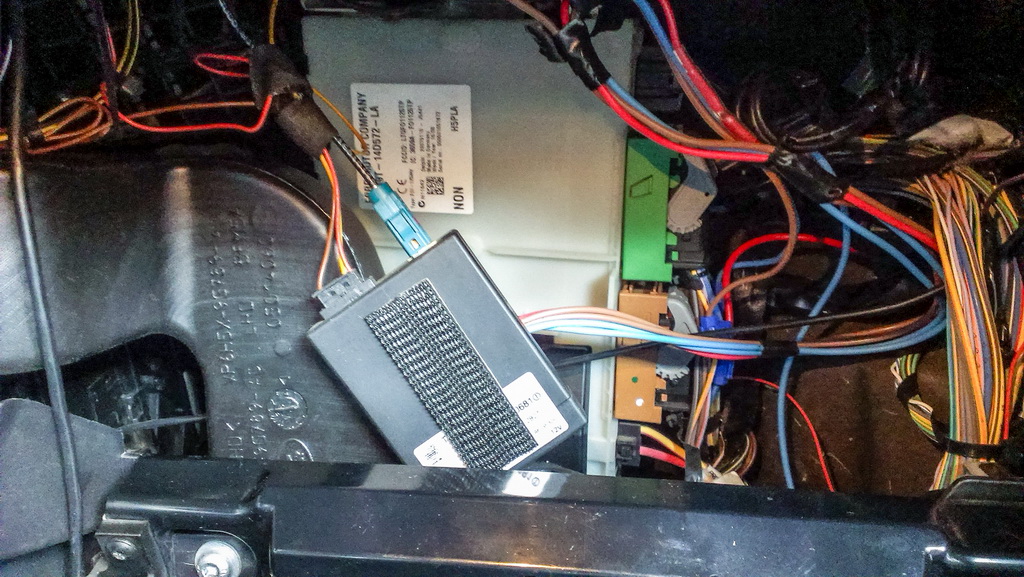

Место для модуля нашел весьма неплохое (можно и GSM маяк прятать), за подушку безопасности между панелью и правым боковым воздуховодом. Сверху над местом установки модуля ALTOX WBUS-4 только пластик и покрытие панели, еще выше лобовое стекло, у меня оно с подогревом, но серьезного влияния не заметил.
Прежде чем устанавливать модуль на место, вставьте в него SIM карту. Карту вставлять ОЧЕНЬ внимательно. Гнездо под SIM карту значительно больше по высоте, а место под карту смещено к одной стороне и просматривается плохо, особенно в сумерках. Карта вставляется крайне неохотно плоской стороной вперед - вырезом к контактной группе модуля. Давить сильно категорически нельзя, иначе можно повредить посадочный разъем SIM карты. Если не уверены, что вставляете так как надо, то можно раскрутить модуль и аккуратно вставить SIM карту уже не вслепую.
Проверяем правильность подключения модуля, подав питание на него, при этом в слоте SIM карты загорится зеленый диодик, после установки соединения начнет редко помигивать. Диодик производителю было бы неплохо продублировать, сделав его выносным, иначе после монтажа устройства об его индикации можно позабыть.
Модуль для увеличения трения обмотал тканевой изолентой в один слой, хотя он и так очень плотно там помещается.
Собираем провода пластиковыми стяжками, я частично обмотал матерчатой изолентой в местах возможных "сверчков". Тут может ограничить только полет фантазии.

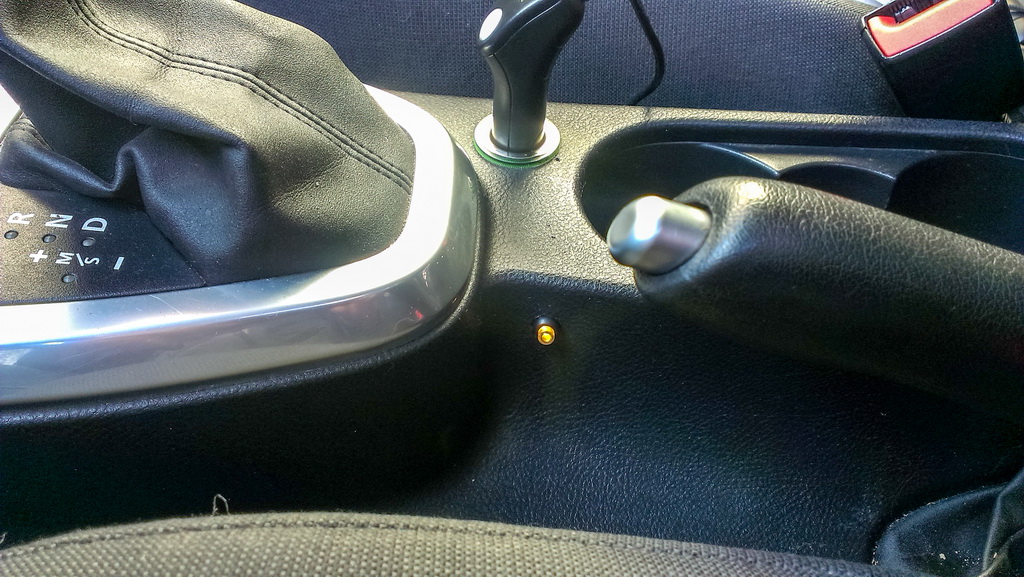

Вот так светится кнопка при запуске отопителя в режиме подогревателя. Случайно на нее нажать сложно, у кнопки большой ход.

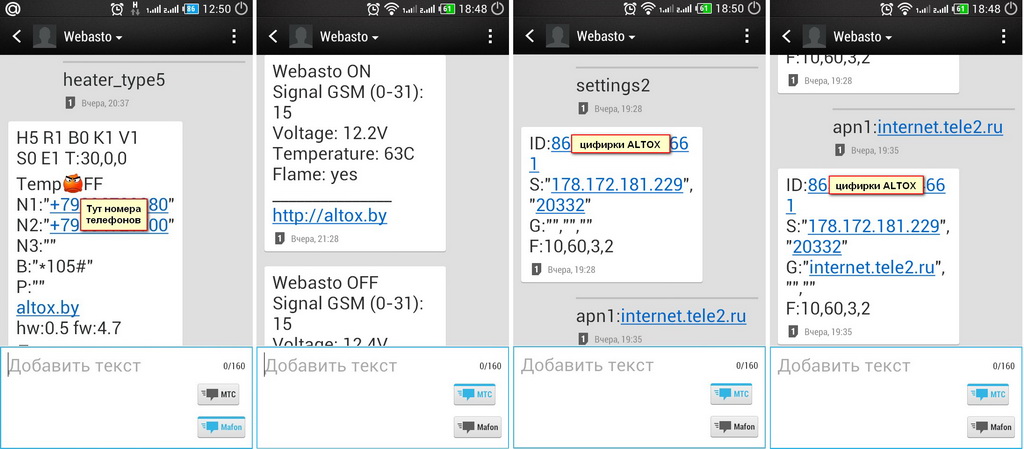

Настроил устройство по инструкции производителя. Тип отопителя установил - 5, как для телестарта. Настроил APN. Пока не заметил пропадания голосового меню, специально оставил все возможные способы запуска, отключить не долго.
Дождался соблюдения условий запуска обогревателя и проверил по очередности, все заработало без проблем, запуск по кнопке, по голосовому вызову, по SMS и с помощью web-интерфейса на сайте Altox - http://altox.by/wbus/
Если вдруг у Вас не запустилось, то проверьте питание на устройство и шину WBUS, после этого наиболее вероятно, что не выполнены условия запуска WEBASTO на Freelander 2, температура охлаждающей жидкости должна быть ниже +15, температура наружного воздуха ниже +5, после работы двигателя прошло более 30 минут. Эти условия слегка различаются на разных прошивках, поэтому лучше уточнять на профильных форумах. Вот что еще – у FL2 в спящем состоянии температура забортного воздуха может оцениваться по датчику отопителя, т.к. датчик в зеркале не работает из-за сна автомобиля.
Да, напомню, если Телестарт в автомобиле не был установлен совсем, то после установки модуля ALTOX необходимо активировать систему Телестарт в автомобиле с помощью диагностического кабеля (или дилерского оборудования) и программы SDD самостоятельно или у умельцев. Без этого на части автомобилей работать не будет, СОВСЕМ.
Инструмент, используемый при установке:
- резак (для удаления старых стяжек и зачистки проводов);
- матерчатая изолента (для профилактики "сверчков");
- клемные соединители ножевого типа (потребовалось 3 штуки);
- головка на 7 и ключ или отвертка к ней;
- шуруповерт или дрель;
- ключ на 10 (скидывать клеммы АКБ);
- паяльник или пальцы (выбирайте сами).
Надеюсь, что данный отчет поможет в дооснащение GSM модулем ALTOX WBUS-4 Webasto в вашем LAND ROVER Freelander 2.
Вебасто на Фрилендер 2: устройство, работа, особенности
В этой статье мы расскажем про дополнительный подогреватель на топливе Webasto на одной из самых популярных моделей автомобилей Land Rover — Freelander 2. Автомобили до 2012 и с 2013 годов выпуска имеют небольшую разницу в устройстве подогревателя.
Для справки: Webasto – это название фирмы-производителя. А само устройство подогрева правильно называется «дополнительный подогреватель на топливе». В простонародье так и прижилось — Webasto.
Существует два режима работы дополнительного подогревателя Webasto на автомобилях Freelander 2.
Первый и основной — в режиме догревателя дизельного двигателя. Подогреватель начинает автоматически включаться и работать при запущенном двигателе и температуре наружного воздуха ниже +5oС.
Этот режим был придуман инженерами для того, чтобы догревать дизельный двигатель, который греется дольше бензинового. Дизельному двигателю необходим догрев, потому что при температурах ниже -15oС дизельный двигатель может не достичь рабочей температуры. Также отопление в салоне будет неэффективно, в салоне автомобиля будет прохладно.
Как проверить работает ли Webasto в режиме догревателя
Что происходит при запуске подогревателя Webasto? Происходит подогрев охлаждающей жидкости для того, чтобы быстрее прогреть двигатель и получить более комфортную температуру в салоне.
Второй режим работы подогревателя Webasto – это предпусковой. Это означает, что, нажав на пульт дистанционного управления, котел можно запустить, не выходя из дома, то есть запустить Webasto заблаговременно до запуска двигателя.
На Freelander 2 до 2012 года выпуска Webasto салон не греет, греется здесь только двигатель.
На Freelander 2 с 2013 модельного года пересмотрели алгоритм работы подогревателя в предпусковом режиме и теперь здесь работает вентилятор печки при работе котла – прогревается салон, прогревается двигатель.
Условия запуска Webasto в режиме предпускового подогрева
Для того, чтобы подогреватель Webasto запустился в режиме предпускового подогрева, должны быть соблюдены следующие условия:
- температура наружного воздуха должна быть ниже +5oС;
- климат-контроль должен быть включен;
- аккумулятор должен быть заряжен и его напряжение должно быть не менее 11,4В;
- двери автомобиля должны быть закрыты и автомобиль должен стоять на охране;
- температура антифриза должна быть 15oС или менее;
Нужно понимать, что если двигатель у все-таки немного теплый, то подогреватель может не запуститься.
Еще важный момент — исправность АКБ, особенно важна на автомобилях, которые оснащены системой мониторинга заряда аккумулятора (ВМС). Если система считает, что аккумулятор недозаряжен, то подогреватель может не запуститься.
При остатке топлива в баке менее 8 литров система может записать код неисправности в дополнительный подогреватель, и подогреватель будет блокирован. Чтобы разблокировать его, необходимо будет подключить к диагностическому компьютеру и удалять коды неисправности.
Чтобы этого не произошло, старайтесь держать в зимний период уровень топлива выше четверти бака. Код ошибки по уровню топлива блокирует работу Webasto во всех режимах. Даже после заправки топливного бака Webasto работать не будет.
Чтобы запустить котел Webasto с пульта дистанционного управления, нужно удерживать кнопку «ON» на пульте в течение 1 секунды. Светодиод загорится на 2 секунды зеленым цветом и дальше начнет моргать зеленым цветом примерно раз в 3 секунды. Это означает, что котел должен был быть запущен, но это не означает, что он работает.
Чтобы выключить подогреватель, достаточно снять с охраны автомобиль. Подогреватель отключится автоматически. Либо просто нажмите кнопку «OFF» в течение 2 секунд. Светодиод загорится красным цветом на 2 секунды и погаснет.
После запуска двигателя Webasto не подчиняется управлению пульта. Приоритет на управление котлом Webasto переходит к системам автомобиля, подогреватель будет управляться блоком климат-контроля.
Завод-производитель заявляет дальность действия брелка на прямой видимости около 500 метров, если нет радиопомех и других преград.
Что означает цветовая индикация на пульте?
Что значит «у пульта нет связи с автомобилем»?
По каким причинам пульт может потерять связь, «отвязаться» от машины?
Как прописать (привязать) пульт (брелок) Telestart?
Немного про устройство печки Webasto на дизельном Freelander 2
Неисправности котела Webasto
Самая распространенная неисправность котла Webasto – это разрушение горелки. Она со временем прогорает.
Еще одна распространенная неисправность — поломка циркуляционного насоса, который располагается под панелью у лобового стекла. Также может быть неисправен топливный насос.
Иногда случается неисправность блока управления самой Webasto. Тогда приходится менять блок в сборе.
Для того, чтобы понять работает котел или нет нужно самому провести диагностику и тестирование. Самое простое — подойти к автомобилю и запустить котел с пульта. Затем подойти с правой стороны к автомобилю и послушать, есть ли какие-то звуки или нет, идет ли дымок из выхлопной трубы котла или нет. Можно сунуть руку под эту трубу – проверить теплый выхлоп или нет.
При работе с пульта котел должен отработать 20-30 минут. Если котел отработал свое время, то он исправен, и никаких проблем с ним нет. Если запуск его произошел некорректно, то он просто-напросто заглохнет и больше запускаться не будет.
Дооснащение Webasto на Freelander 2
На Freelander 2 с 2013 модельного года есть прогрев салона и есть радио управление. Этот автомобиль можно дооснастить модулем GSM. Преимущество GSM-модуля в том, что котел сможет запускаться по звонку с мобильного телефона или SMS. Он будет действовать везде, где есть покрытие сотовой связи. В отличие от брелка, который имеет ограничение по расстоянию 100-200 метров.
На Freelander 2 до 2012 модельного года греется только двигатель, а на некоторых автомобилях даже не ставился Telestart. На эти автомобили возможно установить Telestart. Также возможно сделать прогрев салона, установить GSM-модуль и модуль управления вентилятором салона.
Диагностика Webasto
Если у вас есть подозрение, что котел Webasto работает некорректно, не работает в каких-то отдельных режимах или не работает вообще, то приезжайте, мы продиагностируем бесплатно. Хотите ремонтируйте, хотите не ремонтируйте – это уже ваше дело.
Предварительную диагностику Webasto владелец может произвести своими силами:
- Нужно понять в каком режиме не работает Webasto. В режиме догрева или предпускового подогрева? Часто бывает так, что с пульта Webasto не запускается, а во время работы двигателя работает.
- Проверить привязан ли пульт, исправна ли батарея пульта?
- Если пульт привязан, то нужно понять, Webasto пробует запуститься при нажатии пульта или вообще не реагирует (не издает звуков)?
- Вспомнить, доводили ли вы уровень топлива в баке до загорания индикатора?
Вся эта информация, которую владелец может собрать сам, экономит время для выявления причины в сервисе.
Неисправности Webasto
Самые распространенные причины неисправности Webasto в сервисной практике сервиса LR-WEST:
- Неисправна свеча розжига — горелка.
- Блокировка Webasto по уровню топлива в баке.
- Севшая батарея пульта.
- Не прописан пульт.
- Топливный подкачной насос.
- Дополнительный электро насос системы охлаждения
- Сбой настроек конфигурации
- Сбой программного обеспечения или «залит» не верный софт.
- Неисправность «мозгов» модуля Webasto.
Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk.com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо. Мы с радостью Вам поможем.
Капризная Вебаста (Часть 1). — Land Rover Freelander, 2.2 л., 2009 года на DRIVE2
И снова здравствуйте. Сегодня, как и обещали, а так же по многочисленным просьбам, мы поговорим о полезном, но очень капризном устройстве под названием Webasto (Вебасто))) он же жидкостный автономный отопитель, он же обогреватель на дизельном топливе, он же догреватель ОЖ, он же система предпускового подогрева…в общем, он же Гоша, он же Гога, он же Георгий Петрович.))))…хотя НЕТ — Петрович, это Я.))))
Для начала кратко о принципах(очень принципиальный) его работы и полезности для автомобиля:
1. Основа Вебасты — это камера сгорания (котел) из алюминиевого сплава в который электровентилятор нагнетает воздух (слышим гудение во время запуска), происходит предварительный накал свечи накаливания, а потом специальный насос закачивает топливо из бака (слышим шелчки под днищем авто в районе бака). Внутри котла образуется возгорание (пламя), контроль за котором происходит через свечу накала, на основе показателей ее сопротивления (меняющегося от нагрева ), когда котел достаточно нагрет, свеча накала отключается ( экономит энергию аккумулятора) и воспламенение происходит за счет нагретых стенок котла(слышим слабый самолетный гул и можем наблюдать выхлоп из под правого переднего брызговика).
Вот тут она прячется…
Топливная смесь перестает подаваться в камеру сгорания, когда температура охлаждающей жидкости приближается к 85 градусам и Вебаста отключается.
2. При низких температурах ее бесперебойная работа крайне актуальна для облегчения пуска дизельного ДВС и поддержания его необходимого температурного режима. Следует помнить, что 75% износа ДВС приходится на холодные пуски, поэтому предварительный прогрев системы охлаждения дизельного ДВС не только облегчает запуск ДВС, но и увеличивает его ресурс. Т.е. очень полезная штук эта Вебаста для ДВС.
Ну а теперь перейдем к ее капризным качествам и райдере ее работы.
1. Чтобы запустить обогреватель, температура охлаждающей жидкости не должна быть выше 40 ° С, а температура наружного воздуха выше 4-8° С. Если снаружи теплее или авто еще не остыло, Вебаста не запустится.
2. Особенность Вебасты заключается в том, что при низком уровне дизтоплива в баке (менее четверти), система блокирует работу печки (вот зараза). При наполнении бака система Вебасты не разблокируется! (точно зараза), в связи с этим, требуется подключение диагностического( дилерского или SDD) оборудования, для разблокировки. Поэтому не доводите уровень топлива в баке до загорания индикатора в условиях низких температур!
3. Так же Вебаста очень трепетно относится к уровню ОЖ. Как правило после попыток запустить вебасту, электрическая помпа начинает гонять ОЖ и уровень в бачке падает, Вебаста не запускается. . Загорается соответствующая надпись, Вы доливаете ОЖ, но реанимации догревателя не происходит. Скорее всего, в этом случае нужно смотреть п.п. 2. Опять эта сука закапризничала.
3. Легкие капризы (ошибки) можно сбросить выниманием 32-го предохранителя (20 А) под капотом по следующей схеме: (вынули предохранитель на 3 сек, вставили, нажали пуск-завели машину подождали 3 сек (можно вместо заводки нажать кнопку ОN на пультике ), снова вынули предохранитель на 3 сек, вставили). Но если честно помогает редко.)))
Причин неисправностей Вебасты несколько, основная, это программная блокировка, устранить ее можно, как мы говорили выше, через диагностическое оборудование без механического вмешательства. Помимо этого, частая причина неисправности Вебасты, это засорение свечи, засорение форсунки, горелки в общем всего внутри, сопровождающееся повышенной задымленностью (дым вали из под колеса как будто авто горит, часто бывает при первом запуске после долгого перерыв. Ну а самое плохое это… разрушение котла или горелки, тут поможет только его замена. Как то так.
Теперь к управлению Вебастой и расшифровке миганий на пульте.
Если пульта нет, то включение Вебасты происходит в автоматическом режиме при пуске двигателя, согласно условиям окружающей среды и температуры ОЖ.
Но в большинстве авто Вебаста оснащена пультом дистанционного запуска.
Пульт бывает 2-х видов, схема работы у них одинаковая, различия только в размерах и форме. Дальность действия при хорошей батарее по заверениям производителей 100 м., причем направлять пульт на авто не обязательно. На практике, гораздо меньше и желательно прямая видимость авто…Как же им управляться?
1. Для включения подогревателя — нажмите и удерживайте кнопку ON на пульте примерно 2 сек. Загорится зеленый индикатор и погаснет, значит Вебаста включилась и сигнал прошел. Прогрев будет работать 30 минут или до достижения температуры охлаждающей жидкости 75 С, или если уровень топлива упадет ниже минимума или аккумулятор разрядится .
2. Если запустить Вебасту не удалось индикатор моргнет 3 раза и погаснет.
3. Для отключения Вебасты самостоятельно, нажмите и удерживайте кнопку OFF 2 сек. Красный индикатор загорится примерно на 2 сек, Вебаста выключится.
Все предельно просто ON(подержать) включить, OFF (подержать) выключить…
НО есть секреты и расшифровки в моргания светодиодов на пульте.
1. Зеленый горит примерно 2 сек. -обогреватель включился.
2. Красный горит примерно 2 сек, — обогреватель выключился.
3. Мигает переменно зеленым и красным 2 сек.- нет сигнала с Вебастой.
4. Горит оранжевым 2 сек., после меняет на красный — низкий заряд аккумулятора.
5. Мигает оранжевым примерно 5 сек.- слабый сигнал, нужно поменять батарейку в пульте.
В следующей части постараюсь рассказать и описать процедуру разблокировки Вебасты самостоятельно с применением адаптера K-Line, который сейчас на Али можно заказать за 300-600 руб.
Вот в общем то все, если что то упустил, пишите. Ну и традиционно видосик.)))
Webasto, индикация работы — Land Rover Freelander, 2.2 л., 2007 года на DRIVE2
для индикации работы Webasto
3. Похоже все же Вебасту надо иногда разбирать для ревизии, хорошо, что мне пока удается ее запускать-седьмой год ошибки сбрасываю, наработка то всего около 400 часов (жаль удалил картинку, где часы наработки видно)
Некоторые сведения:
1.Чтобы запустить обогреватель, температура охлаждающей жидкости не должна быть выше 40 ° С, а температура наружного воздуха выше 4° С.
2. Запчасть для нашей Вебасты: Горелка LR 010329
Ниже весь цикл работы от вкл до откл в картинках (вроде сфоткал почти все стадии работы, уточняю- машина не заведена), -видно как Вебаста просаживает АКБ, вот поэтому при малых пробегах лучше до запуска двигателя ее не гонять, я решил проблему разрядки аккумулятора-автозапуском по температуре двигателя-минус15 градусов.
Читайте также:
