Противоугонные системы в настоящее время установлены на большинстве автомобилей. Но иногда может возникнуть ситуация, когда требуется срочное отключение сигнализации. Какие способы отключения ее различных моделей существуют? Как включить систему обратно, и что предпринять, если после отключения двигатель не желает запускаться?

Возможные причины поломки

Есть несколько причин, из-за которых сигнализация на машине может сломаться, не сработать:

Радиопомехи. Причина особенно злободневна для крупных городов, в которых возведено множество радиовышек, станций мобильной связи, сосредоточено огромное количество разнообразной электроники, препятствующих качественному прохождению сигнала, в т. ч. сигнала от брелока охранной системы. Для устранения неполадки можно попробовать приблизить брелок к центральному блоку управления либо к приемнику с антенной, деактивировав сирену.
Выход из строя пульта управления (брелока). Это может случиться после сильного удара (например, об землю при падении). Небрежное обращение, длительное использование чаще всего приводят к выходу из строя кнопок закрывания и отрывания дверей. В этом случае необходим ремонт либо замена пульта и прописка его в памяти противоугонной системы. При попадании внутрь воды может произойти окисление контактов. Через них перестает проходить ток, кнопки не реагируют на нажатие. Необходимо разобрать ключ и тщательно проверить токопроводящие элементы. Нередкая причина неполадки – разряд батареи. Ее нужно заменить на новую. Если штатный пульт снабжен односторонней связью, проверить зарядку батареи можно, нажав на кнопку. Сигнальная лампочка не засветилась? Батарею необходимо заменить. В случае двусторонней связи на дисплее виден индикатор зарядки.
Разряд аккумуляторной батареи. Проблема может возникнуть даже в момент движения ТС. Определить ее можно, включив зажигание. Если на приборной панели нет световых индикаторов, акб автомобиля разрядилась. Дверь можно открыть ключом, предварительно выключив на аккумуляторе «отрицательную» клемму. Чтобы отключить сигналку и запустить мотор, можно попытаться «подкурить» авто от другой автомашины.

Чтобы активировать систему повторно, необходимо выполнить ряд действий. Чаще всего – нажать 6 раз клавишу открытия и закрытия двери.

Совет: во избежание ошибок при попытке повторного активирования противоугонной системы в автомобиле после ее отключения, внимательно изучите инструкцию.

Как отключить сигнализацию без брелка

Чтобы отключить противоугонную сигнализацию на машине без брелка, можно воспользоваться одним из 2-х способов: аварийным отключением или кодированием.

Аварийное отключение

Аварийное отключение автомобильной сигнализации осуществляется с помощью кнопки Valet – аварийной кнопки отключения сигнализации. Чаще всего ее размещают:

рядом с предохранительным блоком;
под приборной панелью.

в районе педального узла;
за перчаточным ящиком;
под рулевой колонкой.

Узнать, где именно располагается аварийная кнопка, можно, ознакомившись с руководством пользователя. Там же содержится информация о необходимой для отключения комбинации, состоящей из одновременного нажатия кнопок и педалей (одной либо обеих).

Подсказка: при поиске аварийного кнопки отключения сигнализации в авто обратите внимание на место расположения светодиодного индикатора противоугонки. Если он расположен спереди и слева, то и кнопку надо искать где-то рядом. Аналогично – если посередине либо справа.

Желательно предварительно скинуть клемму с аккумуляторной батареи для отключения звукового сигнала. Если выполнить несколько неудачных попыток отключения, автосигнализация может автоматически заблокироваться.

Важно! Удерживать кнопку автосигнализации и нажатую педаль для внештатного отключения необходимо не менее 10 секунд.

Кодированное отключение

При кодированном отключении штатная сигнализация блокируется при помощи PIN-кода, содержащего от 2-х до 4-х цифр. Он известен только владельцу автомашины.

Процедура осуществляется следующим образом:

включают систему зажигания двигателя;
нажимают на сервисную клавишу валет количество раз, аналогичное первой цифре пин-кода;
отключают систему зажигания двигателя;
повторяют процедуру для второй и последующих цифр PIN-кода.

Если процесс проведен верно, противоугонная система будет разблокирована.

Как выключить разные модели сигнализаций

Не отключатся сигнализация? Большой выбор современных иммобилайзеров делает не совсем актуальными универсальные советы по деактивации противоугонной системы. Каждая из них имеет свои особенности. Единственное исключение: у разных моделей начало процедуры одинаковое – надо открыть машину с помощью ключа.

Starline

Для отключения сигнализации Старлайн необходимо:

повернуть выключатель зажигания;
в течение последующих 6 сек удерживать нажатой аварийную клавишу;
когда появится звуковой сигнал и индикатор засветится в режиме медленного мигания (1 сек светится, 5 сек нет), отключить зажигание.

Система будет деактивирована.

Свои особенности отключения имеет Starline серии TWAGE А8 и других, более современных серий: после открытия автомобиля и включения зажигания сервисную кнопку за период не более, чем 20 сек, необходимо нажать 4 раза, после чего зажигание выключить. О переходе системы в сервисный режим скажут 2 звуковых сигнала и 2 мигания габаритных огней.
Информация: противоугонное устройство Старлайн серии А6 разблокируют способом кодированного отключения. При этом нажатие аварийной кнопки по одному числу в пин-коде (первому, второму и т. д.) должно уместиться в 20 сек.

Tomahawk

Отключение приборов автосигнализации моделей Томагавк осуществляют следующим образом:

поворачивают выключатель зажигания в режим КЗ;
в следующие 20 сек четырежды нажимают аварийную клавишу;
отключают зажигание.

Если разблокировка выполнена успешно, водитель услышит 2 звуковых сигнала и увидит 2 мигания габаритных огней.

Шерхан

Действия по отключению зависят от серии модели Шерхан:

Подтверждение корректности процедуры

Открываем с помощью ключа автомобиль.

За 4 сек 3 раза переводим ключ зажигания из состояния LOCK в ON.

Переводим КЗ из состояния LOCK в ON в количестве раз, равном 1-ой цифре пин короткими нажатиями.

Внимание! При введении ошибочного кода 3 раза подряд система будет заблокирована на 30 мин.

Шериф

Выключить противоугонную сигнализацию надо следующим образом:

• повернуть КЗ;
• нажать аварийную кнопку;
• отключить зажигание;
• снова активизировать зажигание;
• еще раз нажать аварийную кнопку.

В результате данных манипуляций режим аварийный сменится на режим сервисный.

Pantera

Данную модель деактивируют следующим образом:

• переключают на пару секунд зажигание;
• по окончании указанного времени отключить систему зажигания;
• вновь повернуть КЗ;
• нажать на аварийную кнопку и удерживать ее от 10 до 15 сек, до появления сигнала.

Имеющийся сигнал укажет на успешный переход в сервисный режим.
Для сведения: указанный метод применим для серии CL-600. Серия CLK-450 предусматривает кодированный способ, с введением пин-кода путем нажатия аварийной кнопки необходимое количество раз, при включенном зажигании.

Аллигатор

Для отключения приборов модели Alligator используют два режима: аварийный и кодированный.

Название модели, серия

Действия при аварийном режиме

Действия при кодированном режиме

За последующие 15 сек успевают 1 раз надавить аварийную кнопку.

За 15 следующих секунд жмут на аварийную кнопку (число нажатий сопоставимо с 1-ой цифрой кода).

Справка: у приборов серии Alligator LX-440 код содержит только 2 цифры.

Леопард

Отключение модели возможно в 2-х режимах:

1. Аварийный режим. После включения зажигания аварийную кнопку нужно нажать трижды.
2. Кодированный режим. После включения зажигания жмут на аварийную кнопку (число нажатий совпадает с 1-ой цифрой кода). Выключают и повторно включают зажигание.

Повторяют со 2-ой цифрой.

При грамотном выполнении всех шагов срабатывает отключение сигнализации.

APS 7000

Действия для деактивации данной модели состоят в следующем:

снимите защиту с охраны дистанционным пультом;
переключите КЗ;
в следующие 15 сек 2 секунды держите нажатой аварийную кнопку.

После проведенных манипуляций светодиод сигнализации должен светить в непрерывном режиме.

Cenmax

Действия по отключению зависят от серии модели Cenmax:

Если систему удалось правильно разблокировать, будут видны 3 световых и слышны 3 звуковых сигнала.

Falcon TIS-010

Для работы с данной моделью иммобилайзера понадобится пин-код.

поверните КЗ;
убедитесь, что световой индикатор начал светить и работает в беспрерывном режиме (время свечения – 15 сек);
когда светодиод начнет мигать, за 3 секунды успейте нажать трижды аварийную кнопку;
удостоверьтесь, что светодиод вновь начал светить (5 сек), а затем медленно замигал;
когда количество миганий совпадет с 1-ой цифрой пина, нажмите аварийную кнопку;
повторите для оставшихся 3-х цифр кода.

После этого светодиод должен погаснуть.

Это интересно: в модели Falcon TIS-010 есть режим «снято с охраны», приостанавливающий действие функции сигнализации (например, при отправке ТС на ремонт, обслуживание в автосервис).

Clifford arrow 3

Выключение данной модели и активацию аварийного режима осуществляют кодированным способом. Для этого:

• поворачивают КЗ в замке в положение ON либо запускают двигатель, если он еще не запущен;
• вводят пин-код: на приборной панели (консоли) машины на переключателе PlainView 2 нажимают кнопку * нужное число раз (в соответствии с набираемой цифрой кода), затем нажимают немаркированную кнопку (так же ее сразу нажимают, если нужно ввести ноль), повторяют для второй цифры;
• после набора кода нажимают и держат немаркированную кнопку 4 сек;
• отпускают немаркированную кнопку.

После вышеуказанных действий будет непрерывно светить светодиод.
Информация: производитель выпускает устройство Clifford arrow 3 с кодом, состоящем из 1-ной цифры «2»: ** немаркированная кнопка.

KGB VS-100

Отключаться данная модель будет после следующих действий:

поворачивают КЗ в режим включения;
в первые 10 секунд 1 раз нажимают и отпускают аварийную клавишу.

Противоугонное устройство должно выключиться. Осталось убедиться, что двигатель заведется.

KGB VS-4000

Данная модель может выключаться в 2-х режимах:

Аварийный. После поворота ключа зажигания в первые 10 секунд жмут и отпускают сервисную клавишу. Системой будут даны 2 звуковых сигнала, из динамика брелока раздастся 4 сигнала, а на экране 15 сек можно будет наблюдать мигание СИД иконки.
Кодированный. После поворота КЗ не позднее 5 сек жмут аварийную клавишу, число нажатий аналогично 1-ой цифре PIN, необходимо уложиться в 15 сек. Выключают и повторно запускают зажигание. Повторяют со 2-ой цифрой. После введения всех цифр поворачивают КЗ в отключенное положение, затем – во включенное.

После 2-ого введения неправильного кода сигнализация будет на 3 мин заблокирована. При этом она будет работать.

Что делать, если после отключения мотор не запускается

Если после отключения противоугонного устройства мотор отказывается заводиться, то, при наличии определенных навыков, можно самостоятельно отсоединить корпус. С этой целью с него снимают защелки и саморезы.

Внимание! Защелки и саморезы должны сниматься крайне аккуратно, открытие корпуса противоугонного устройства нужно выполнять очень осторожно, чтобы не сломался какой-либо крепежный элемент.

Как включить обратно

Чтобы снова включить сигнализацию на машине после ее отключения, необходимо:

повернуть КЗ;
завести мотор;
через 10 минут мотор заглушить;
нажать сервисную кнопку и удерживать 2 сек.

Чтобы отключить сервисный режим с меню, нажимают кнопки Открытый замок, Динамик. Система должна подать 2 звуковых сигнала либо оповестить об отключении Валета световой индикацией.

Тематическое видео

На видео можно ознакомиться с информацией о том, как просто снять с охраны сигнализацию модели Шерхан Magicar 5 без брелка.

На другом видео доступным языком рассказано о том, как быстро отключить сигнализацию Starline.

Узнайте заранее, в каком месте машина «прячет» сервисную кнопку и какая модель сигнализации на ней установлена, чтобы, в случае необходимости, смочь отключить сигнализацию полностью и устранить неполадки как можно скорее.

1. Снимите обивку передней двери 2. Снимите модуль передней двери 3. Отсоедините разъем от привода.

4. Проверьте работу привода путем подключения питания и массы в соответствии с таблицей. Для предотвращения повреждения привода подавайте напряжение от аккумуляторной батареи только на очень короткое время.

5. Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.

1. Снимите обивку задней двери 2. Снимите модуль задней двери 3. Отсоедините разъем от привода.

1. Снимите обшивку крышки багажника 2. Отсоедините разъем от привода.

3. Проверьте работу привода путем подключения питания и массы в соответствии с таблицей. Для предотвращения повреждения привода подавайте напряжение от аккумуляторной батареи только на очень короткое время.

1. Выверните винты и снимите кронштейн переключателя (A) открытия крышки багажника.

2. Снимите переключатель и отсоедините его разъем.

3. Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.

1. Отсоединить разъем от датчика (А) открытия капота.

2. Проверьте электропроводность между контактами и массой в соответствии с таблицей.

1. Выверните 1 болт, снять сирену охранной сигнализации (А) охранной сигнализации и отсоединить от нее разъем.

2. Проверьте работу звукового сигнала охранной сигнализации путем подачи напряжения от аккумуляторной батареи к клемме 1, соединив при этом клемму 2 с массой.

3. При этом звуковой сигнал охранной сигнализации должен издать гудок. Если этого не происходит, замените звуковой сигнал.

И если в Москве интерес угонщиков к данному автомобилю не столь велик, то в Санкт-Петербурге ситуация противоположная. По данным страховых компаний Киа Сид вошел в тройку лидеров по угонам в СПб в 2020 году. За предыдущий год в северной столице было более 100 попыток угона данного автомобиля.

На это повлияла совокупность следующих факторов:

распространенность таких машин (подобрать нужную преступнику не составляет труда);
большой спрос на б/у запчасти (двери, стекла, датчики, фары, элементы интерьера);
низкая защищенность автомобиля от взлома.

Особенности KIA CEED

Открыть водительскую дверь Сида и завести двигатель можно простым проворотом личинки замка специальной сверткой. Деактивировать штатный иммобилайзер позволяет заранее подготовленный брелок-клон заводского ключа. Для этого достаточно прописать новый ключ в блок управления двигателем через OBD2 разъём автомобиля.

Отсутствие дополнительной надежной защиты капота от взлома, позволяет угонщикам при необходимости заменить ЭБУ или деактивировать установленное реле блокировки, открыв капот из салона.

Как правило, другой дополнительной защиты автомобиль не имеет, либо в нем установлена недорогая сигнализация, не способная долго противостоять авто вору.

Точки подключения автосигнализации на Kia Ceed

Замок зажигания: Красный или черный – плюс. Синий – IG1. Розовый – IG2. Желтый – АСС. Белый – стартер. На разъемах монтажного блока «А»; «Н». Белый — + (Н); Синий – IG1 (А).

Блокировка – красный/черный провод (плюс при пуске, не подходит для программирования), жгут с разъема «F» монтажного блока.

Замки дверей (блок центрального замка за комбинацией): Желтый/оранжевый (4 с края) – запирание. Желтый (4 с другого края) – отпирание.

Повороты – левый разъем комбинации (большой): желтый/оранжевый. правый разъем комбинации: синий (третий с края), (более толстый).

Концевик багажника – зеленый/черный провод (третий с края), левый разъем комбинации (больш.)

Концевики дверей – черный провод (третий с края) левого разъема комбинации (большой), на одной стороне с концевиком багажника.

Ручник – синий/черный провод, левый (большой) разъем комбинации, четвертый с края.

Зарядка — белый/черный провод, левый (большой) разъем комбинации, второй с края.

Стоп сигнал – на разъеме педали один из белых (который ближе к красному и к замку разъема).

Давление масла – синий/оранжевый провод (в углу разъема), левый разъем комбинации (малый).

Отпирание багажника – черный провод (второй с края), разъем «D» (серый) монтажного блока, подать слаботочный минус, отпираются двери .

Как обезопасить KIA CEED ?

Угонщики выбирают автомобиль, который менее защищен или не имеет сторонней защиты вовсе.

Поэтому автомобиль, имеющий комплексную систему безопасности будет им не интересен. Тем более, что рядом стоит множество менее проблемных с точки зрения угона машин.

Установочный центр Автостудио за время своей работы спас от угона не одну сотню Киа Сид.

Подтверждением этому являются безуспешные попытки угона CEED, оборудованных в нашем центре нештатными охранными системами.

Комплексная система безопасности включает в себя максимально скрытную установку блока управления сигнализацией или внешнего иммобилайзера.

Заказать установку охранного комплекса в Автостудио

Для KIA CEED подходит большинство современных охранных комплексов ведущих производителей.

Такие как Пандора или Старлайн

В зависимости от запросов владельцев Сида мы готовы предложить простую, но надежную сигнализацию с функцией автозапуска StarLine A93 2CAN+2LIN,

StarLine A93 2CAN+2LIN

Надежная автомобильная сигнализация с не сканируемым диалоговым кодом управления, интегрированным 2CAN+2LIN и ударопрочным брелком управления.

либо премиальное устройство с возможностью управления с телефона и определения местоположения автомобиля с точностью до нескольких метров например, Pandora DXL 4910

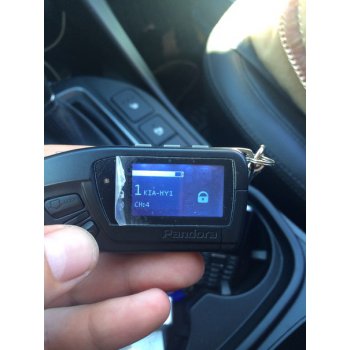

Pandora DXL 4910

На борту сигнализации — интерфейсы 3CAN, 2LIN, IMMO/KEY, Bluetooth 4.2, 3G GSM и GPS/GLONASS; такой внушительный набор обеспечивает максимум охранных и сервисных возможностей.

Иммобилайзеры с двухфакторной системой авторизации владельца, не позволят угонщикам угнать автомобиль. К ним относятся такие устройства, как AUTOLIS Signalizer

Мы настоятельно рекомендуем производить дополнительную защиту капота с помощью электромеханических замков-блокираторов фирмы Defen.time

На случай разряда аккумулятора следует оснастить автомобиль аварийной розеткой.

Кроме того, не лишним будет заблокировать диагностический разъем от возможности прописать дополнительные ключи, перепаять OBD2 разъем и установить блокиратор рулевого вала Гарант.

На стекла автомобиля можно нанести противоугонную маркировку.

С примерами работ Автостудио по организации надежной защиты на Киа Сид в СПб можно ознакомиться по ссылке.

Выбрать сигнализацию на KIA CEED вы можете на нашем сайте самостоятельно или обратиться за помощью к нашим специалистам.

Штатная сигнализация киа сид 2013

Установка сигнализации на Kia CEED

модель с 2013 года

• Автосигнализация StarLine B94 Автосигнализация StarLine B94 это охранно-телематический комплекс разработанный для защиты от угона и передачи владельцу информации о состоянии автомобиля. Обладает функциями автозапуска и управления двигателем. Использует несканируемый диалоговый код управления. Оборудован интегрированным мультисистемным CAN-интерфейсом, 512-канальным помехозащищенным трансивером с дальностью до 2000 м, ударопрочным брелком управления.

• Модуль обхода штатного иммобилайзера BP-03

BP-03 — это модуль, облегчающий установку систем дистанционного или автоматического запуска двигателя на автомобили, оборудованные системой RFID (radio frequency identification). Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом

Необходимое время для установки — 4,5 часа

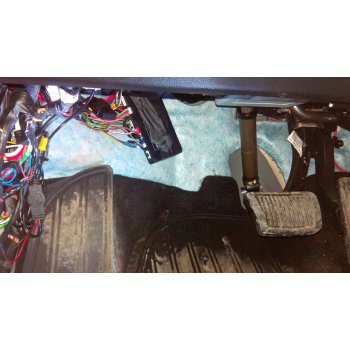

1. Для снятия подторпедника Киа Сид

снимаем левую накладку торпедо (на защелках). Далее отворачиваем 2 самореза крепления подторпедника и снимаем его (на защелках)

6. Блок сигнализации прячем за приборным щитком

Программируемая функция Значение функции

№ 9 Длительность прокрутки стартера Вариант 4 6,0 сек. № 11 Контроль работы двигателя Вариант 4 По тахосигналу

16. При помощи диагностического оборудования либо маршрутного компьютера и инструкции по эксплуатации автомобиля, отключаем функцию «Отпирание дверей при выключении зажигания». В случае невозможности применения данных операций выполнить программирование сигнализации согласно Таблице 2 инструкции по установке:

Программируемая функция Значение функции

№ 7 управление замками дверей при дистанц. запуске и остановке двигателя при включенном режиме охраны Вариант 3 Запирание после остановки

Штатная сигнализация – что она умеет?
Характеристика штатной сигнализации
Активация штатной сигнализации
Как отключить штатную сигнализацию?
Возможные неисправности штатной сигнализации

Безопасность автомобиля играет важную роль. Сегодня существует огромное количество способов и средств защитить свою машину от взлома и угона, в том числе и штатная сигнализация. Большинство производителей предусматривают эту опцию на стадии сборки и комплектации автомобиля. При покупке машины в автосалоне выбирать не приходится, поэтому давайте разберемся, что собой представляет штатная сигнализация и в чем ее преимущества.

Характеристика штатной сигнализации

Для того чтобы понять чем штатная сигнализация отличается от центрального замка и других элементов безопасности, понять ее возможности необходимо разобраться с ее комплектацией и характеристиками.

В некоторых случаях автомобили комплектуются еще и датчиками крена. Это позволяет контролировать малейшее отклонение кузова автомобиля от горизонтальной и вертикальной плоскостей. То есть этот датчик может оповестить автовладельца о том, что происходит несанкционированные манипуляции с колесами или с другими деталями машины в его отсутствие. Также сенсоры крена дают возможность вовремя заметить буксировку автомобилей.

На наиболее дорогостоящих моделях устанавливаются и самые современные технологии отслеживания состояния автомобиля и его местоположения. Таким образом, штатная сигнализация способна дать достойный отпор мелким воришкам и хулиганам, начинающим угонщикам.

Перед тем, как поставить новую машину во дворе нужно активировать штатную сигнализацию.

Активация штатной сигнализации

Как это ни странно звучит, но во многих автомобилях есть громадное количество функций, которые заблокированы производителями. Таким образом, машиностроители подгоняют всю свою продукцию под стандарты и законодательство каждой конкретной страны. Тоже самое можно сказать и о сигнализации. Многие современные автовладельцы ищут возможность включить большинство этих функций, среди которых особой популярностью пользуется активация штатной сигнализации. Данная услуга может проводиться, как в условиях гаража, так и с помощью специалистов автосервиса или же автовладелец может обратиться к дилерам, которые продали автомобиль с просьбой активировать сигнализацию.

Если вы решили самостоятельно произвести активацию сигнализации, то порядок действий будет следующим:

1. Закрыть все двери автомобиля. Завести двигатель обучающим ключом и подождать несколько секунд.

2. Выключить зажигание. При этом должна начать мигать лампа. Это означает, что процесс активации идет в штатном режиме, а если она прекратила мигать, это означает, что вы сошли с дистанции. Вынуть обучающий ключ из замка зажигания.

3. В течение времени пока мигает лампа нужно успеть вставить рабочий ключ в замок зажигания и включить зажигание. На данном этапе, если все сделано правильно звуковой сигнал даст знать об этом. Три гудка – это сигнал о том, что все сделано правильно.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Сид:

Расположение реле в салоне

1 — реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Расположение монтажного блока (бензиновый двигатель)

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

Номер предохранителя (сила тока, А)	Наименование	Цвет	Защищаемая цепь
1 (20)	AES2	Синий	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2(40)	ABS1	Зеленый	Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
3(50)	В+1	Красный	Электронный блок управления электрооборудованием салона
4(40)	RRHTD	Зеленый	Обогрев зеркал заднего вида
5(40)	BLOWER	Зеленый	Электровентилятор
6(40)	C/FAN	Зеленый	Электровентилятор системы кондиционирования
7(20)	H/IP WASHER	Желтый	Омыватель передних фар
8(20)	SPARE	Желтый	Резерв
9(125)	ALTERNATOR	—	Генератор
10(80)	MDPS	—	Электроусилиталь рулевого управления
11(15)	FR FOG	Синий	Передние противотуманные фары
12(10)	A/CON	Красный	Кондиционер
13(15)	HAZARD	Синий	Аварийная сигнализация
14(10)	SPARE	Красный	Резерв
15(20)	SPARE	Желтый	Резерв
16(15)	F/PUMP	Синий	Топливный насос
17(15)	SPARE	Красный	Резерв
18(10)	ECU1	Красный	Блок управления двигателем
19(10)	ECU2	Красный	Блок управления двигателем
20(20)	ECU3	Желтый	Блок управления двигателем
21 (15)	INJ	Синий	Топливные форсунки, система кондиционирования
22(10)	SNSR2	Красный	Датчики
23(15)	HORN	Синий	Звуковой сигнал
24(50)	B+2	Красный	Электронный блок управления электрооборудованием салона
25(40)	IGN2	Зеленый	Стартер, выключатель (замок) зажигания
26(30)	IGN1	Розовый	Выключатель (замок) зажигания
27 (30)	ECU	Розовый	Главное реле
28 (10)	ABS	Красный	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29(10)	ECU2	Красный	Система зажигания
30(10)	B/UP	Красный	Выключатель лампы света заднего хода
31 (10)	H/LPLDRH	Красный	Ближний свет правой передней фары
32(10)	H/LP LO LH	Красный	Ближний свет левой передней фары
33(20)	H/LPHI	Желтый	Дальний свет фар
34(10)	SNSR1	Красный	Датчики
R1	C/FAN2	«	Реле алектровенталятора системы охлаждения (малая скорость вращения)
R2	C/FAN 1	Реле электровентилятора системы охлаждения (высокая скорость вращения)
R3	START	—	Реле стартера
R4	F/PUMP	—	Реле топливного насоса
R5	A/CON	—	Реле кондиционера
RS	H/LP LO	—	Реле ближнего света фар
R7	HORN	—	Реле звукового сигнала
R8	H/LPHI	—	Реле дальнего света фар
R9	FOG LP	—	Реле заднего противотуманного фонаря
R10	WIPER	—	Реле стеклоочистителя
R11	MAIN	—	Главное реле

Расположение реле под капотом автомобиля с дизельным двигателем

• Автосигнализация StarLine B94
Автосигнализация StarLine B94 это охранно-телематический комплекс разработанный для защиты от угона и передачи владельцу информации о состоянии автомобиля. Обладает функциями автозапуска и управления двигателем. Использует несканируемый диалоговый код управления. Оборудован интегрированным мультисистемным CAN-интерфейсом, 512-канальным помехозащищенным трансивером с дальностью до 2000 м, ударопрочным брелком управления.

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4,5 часа

1. Для снятия подторпедника Киа Сид снимаем левую накладку торпедо (на защелках). Далее отворачиваем 2 самореза крепления подторпедника и снимаем его (на защелках)

6. Блок сигнализации прячем за приборным щитком

Программируемая функция Значение функции

№ 9 Длительность прокрутки стартера Вариант 4 6,0 сек.
№ 11 Контроль работы двигателя Вариант 4 По тахосигналу

Программируемая функция Значение функции

№ 7 управление замками дверей при дистанц. запуске и
остановке двигателя при включенном режиме охраны Вариант 3 Запирание после остановки

Характеристика штатной сигнализации

Активация штатной сигнализации

Если вы решили самостоятельно произвести активацию сигнализации, то порядок действий будет следующим:

1. Закрыть все двери автомобиля. Завести двигатель обучающим ключом и подождать несколько секунд.

4. С включенным зажиганием опять нужно ждать 6 секунд до тех пор пока не появятся дополнительные звуковые сигналы. Если же звуковых сигналов не последовало, а лампа выключилась, то процедуру нужно повторить сначала.

5. Выключить зажигание.

6. При необходимости можно обучить второй и третий рабочие ключи. Для этого нужно повторить пункты 3-5. В данном случае для включения зажигания используется второй рабочий ключ. Если вы работаете с одним ключом, то следует перейти к следующему пункту.

7. Пока лампа продолжает мигать нужно успеть вытащить из замка зажигания и вставить обучающий ключ, которым и нужно включить зажигание. Если все сделано правильно и вовремя поступит звуковой сигнал.

8. Далее нужно подождать с включенным зажиганием еще 6 секунд и услышать два звуковых сигнала.

9. Далее нужно выключить зажигание, и не вынимая ключ из замка дождаться еще одного звукового сигнала, а лампа на панели приборов должна начать мигать еще быстрее. Если же этого не случилось, то процедуру нужно начать снова.

10. После звукового сигнала и пока мигает лампа нужно успеть нужно включить зажигание обучающим ключом. С включенным двигателем нужно ждать 2-3 секунды и выключить его. Не позже, чем через 5 секунд должен прозвучать звуковой сигнал, лампа должна перестать мигать. В выключенном режиме необходимо подождать не менее 10 секунд.

После того, как процедура обучения рабочего ключа успешно пройдена нужно еще осуществить ресинхронизацию кодов иммобилизатора и контроллера. То есть после обучающей процедуры рабочий ключ не сможет запустить двигатель. Для того чтобы ресинхронизировать эти два устройства нужно включить зажигание любым обученным ключом. При этом лампа не должна мигать. Если это происходит, то нужно выключить зажигание подождать 10 секунд и снова включить зажигание. Если лампа загорается постоянным светом, это значит, что контроллер не активировал противоугонную функцию и процедуру нужно пройти заново.

Как отключить штатную сигнализацию?

Система безопасности автомобиля, которая установлена на заводе в процессе сборки, должна быть включена и активирована. Если же владелец хочет установить дополнительную защиту, то родную сигнализацию следует выключить. Сегодня бытует мнение, что совместная работа двух не взаимосвязанных систем делает защиту более надежной. Это не так. Данный факт может привести к блокировке автомобиля или другим неприятностям, поэтому стоит знать, как отключить штатную сигнализацию.

В первую очередь для того чтобы выключить родную защиту от угона нужно ознакомиться с инструкцией и попытаться сделать все действия, предусмотренные производителем. Для этого нужно определить в чем состоит проблематика. Лампа мигает определенное количество раз, что означает определенную ошибку в работе системы. Такие ошибки могут быть вызваны разными причинами, с которыми должен разбираться специалист.

Работа по отключению сигнализации требует некоторых усилий. Для начала нужно отключить динамик, чтобы не было постоянного аварийного сигнала. Это можно сделать с помощью ключа сигнализации или просто сняв разъем питания.

Отключение сигнализации на автомобиле имеет два пути:

Возможные неисправности штатной сигнализации

Причин для возникновения неисправностей системы охраны автомобиля очень много. Автомобиль может просто не воспринимать сигналы, посылаемые владельцем или отказываться заводиться и этому есть причины.

В первую очередь – это радиопомехи. Засорение эфира в городе – обычная ситуация, источников для разнообразных сигналов очень много от мобильных операторов до железобетонных конструкций и других препятствий. В данном случае достаточно просто подойти ближе к автомобилю и нажать кнопку на ключе. Далее неисправности могут возникать из-за аккумуляторной батареи. Она может просто выйти из строя. Для этого нужно просто проверить ее функции с помощью включения зажигания и панели приборов. Если все в норме значит, что неисправность кроется в другом.

Если сигнализация не «срабатывает» и не реагирует на манипуляции, то может выйти из строя или попросту сесть батарейка брелка. При нажатии на кнопки брелка должна загораться индикаторная кнопка. Если этого не происходит, значит нужно заменить источник питания брелка. Эти неисправности можно устранить собственными силами, но если произошло что-то более значимое, то следует обратиться за помощью к специалистам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Кодграббер — штатный автосканер Pandora DXL 3970 + PIN.

Устройство изготовлено в брелке автосигнализации Pandora DXL 3970
Работающий в частотных диапазонах 434,433,868 МГц.
Мощный штатный кодграббер, совмещающий в себе три чаcтотных диапазона.
Работает с большим списком штатных и доставных автосигнализаций, включая вората, шлагбаумы, ставни, ролеты.
Кодграббер имеет 10 ячеек память.
Активный дисплей (часы, уровень заряда батареи, антенна, включение/выключение подсветки) полностью повторяет оригинальный брелок.
Разработан и оттестированный специально для Европы и стран СНГ.
Устройство блокирует передачу сигнала родному ключу у которого имеется обратная связь. Т.е. хозяин не получит оповещение о том, что авто открыли (закрыли).
Это самый инновационно-новый профессиональный прибор в классе штатных систем охраны и управления ЦЗ.

Заявленные авто по бренду kia
Ceed 2006—2012
Sorento EX (a-z) 2002—2009
new Sorento (проверено на 2010)
Rio (проверено на 2012)
KIA Sportage до 2014
KIA Ceed 2012—2014
KIA Soul
KIA Optima

Данное устройство доступно к покупке.

Если раньше штатки и китайские сигналки вскрывали разные устройства, то сейчас это все выполненно в одном корпусе от панды 3970.

Будьте аккуратнее, а мы в свою очередь сможем защитить ваш автомобиль от новой напасти..

Т.к. тема является архивной.

Остальное в личку

Т.к. тема является архивной.

Привет Любителям Шерханов от кодграббера и дебилам, кто еще подобное устанавливает

Scher-Khan Magicar 3
Scher-Khan Magicar 4
Scher-Khan Magicar 5
Scher-Khan Magicar 6
Scher-Khan Magicar 7
Scher-Khan Magicar 8
Scher-Khan Magicar A, B, Vegas
Scher-Khan C, D
Scher-Khan Magicar 7H (кодировка MAGIC CODE(TM) PRO)
Scher-Khan Magicar 8H (кодировка MAGIC CODE(TM) PRO)
Scher-Khan Magicar 9 (кодировка MAGIC CODE(TM) PRO)
Scher-Khan Magicar 10 (кодировка MAGIC CODE(TM) PRO)
Scher-Khan 10 (кодировка MAGIC CODE(TM) PRO-2 FM)
Scher-Khan Logicar 1 (кодировка MAGIC CODE(TM) PRO-2 AM)
Scher-Khan Logicar 2 (кодировка MAGIC CODE(TM) PRO-2 AM)
Scher-Khan Logicar 3 (кодировка MAGIC CODE(TM) PRO-2 AM)
Scher-Khan Logicar 4 (кодировка MAGIC CODE(TM) PRO-2 AM)

Т.к. тема является архивной.

Шерхан стоит?
Бывает.

Т.к. тема является архивной.

Иммобилайзеры есть практически в каждом современном автомобиле. Цель этого устройства – защита авто от угона, которая достигается путем блокировки электрических цепей систем (подачи горючего, зажигания, стартера и т. д). Но бывают неприятные ситуации, при которых иммобилайзер заблокировал запуск двигателя. Что делать в таком случае? Об этом и поговорим.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при "опросе" ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Иммобилайзер заблокировал запуск двигателя. Что делать?

Есть несколько способов разблокировки иммобилайзера: кнопкой управления центрального замка и с помощью ИК-передатчика.

Если иммобилайзер заблокировал машину, то разблокировка с помощью ИК-передатчика подойдет для автомобилей, в которых ключ с ИК-передатчиком управляет центральным замком и иммобилайзером. Для отключения иммобилайзера необходим код (4 цифры). Он вводится при нажатии педали газа и кнопки управления бортовым компьютером. Обычно эта кнопка находится на торце переключателя очистителя стекла.

Процесс разблокировки

При активном иммобилайзере необходимо включить зажигание. При этом начнет мигать лампа иммобилайзера на панели прибора, которая говорит о том, иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажимаем и держим педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки бортового компьютера. Для этого кнопку нужно нажать в количестве, равном первой цифре кода. Отпускаем педаль газа, лампочка снова начнет мигать. Описанное выше действие необходимо провести для всех цифр.

После того как весь код будет введен, лампа будет гореть все время. Это хороший знак, свидетельствующий о том, что двигатель разблокирован, и теперь его можно завести. Не нужно удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в таком случае? Ничего, это нормально.

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом загорится лампочка иммобилайзера. В течение следующим 15 секунд нужно выполнить действия:

Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Все действия нужно провести всего один раз для каждого привязанного ключа. Отметим, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя "Ниссан Альмера" или другого автомобиля, то, возможно, разблокировка и привязка ключей осуществляются немного иначе. В любом случае информация об этом есть в инструкции.

Разблокировка кнопкой управления центральным замком

Часто на форумах владельцы пишут, что на "Ладе Калина" иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:

Выключить зажигание. Лампочка должна медленно начать мигать.
Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск двигателя "Приоры", "Калины" или "Лады", и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Возможны ли дальнейшие блокировки?

После разблокировки иммобилайзер может снова заблокировать автомобиль в следующих случаях:

При отключении аккумулятора.
По истечении 10 секунд после отключения зажигания.

После выключения зажигания нужно будет снова вводить код. Если его ввести неправильно 3 раза подряд, то следующая попытка будет возможна через пять минут. Обратите внимание, что все эти действия не подходят для раскодирования кодового электроклапана или компьютера. Ввод аварийного кода позволит только запустить двигатель.

Другие способы

Если иммобилайзер заблокировал запуск двигателя "Гранта" или других автомобилей, то можно обратиться в СТО, где смогут либо полностью отключить его, либо установить обходчик. Последний умеет подавать напряжение на определенные выводы и тем самым замыкать нужные контакты. Такое устройство обманывает ЭБУ, и двигатель успешно запускается.

Профессиональные мастера могут вмешаться в работу электроники, отключив сам иммобилайзер от электроники автомобиля. Но если это делать самому, то можно навредить всей системе.

В заключение

Сам по себе иммобилайзер – хорошее противоугонное устройство, которое спасло сотни автомобилей. Да, иногда с ним бывают проблемы, что создает головную боль владельцу, однако все они решаемы. И вообще, проблема с иммобилайзером – это минимальное, что может произойти с автомобилем. Поэтому расстраиваться не стоит. Решить ее смогут хоть и не на всех, но на многих СТО.

Читайте также:
