Автосигнализация вымпел 188т y105 схема подключения

Обновлено: 07.01.2025

• Однократно нажмите кнопку “закрыть” Сирена однократно пикнет, один раз моргнут световые приборы, центральный замок запрет двери, двигатель выключится. Через пять секунд сигнализация будет активна, засветится светодиодный индикатор.

• При срабатывании сигнализации, однократно нажмите кнопку “закрыть”. Сигнализация отключит сирену, световые приборы и останется в режиме охраны.

СНЯТИЕ С СИГНАЛИЗАЦИИ

• Однократно нажмите кнопку “открыть”. Сирена пикнет дважды, два раза моргнут световые приборы, центральный замок откроет двери, сигнализация будет отключена, светодиодный индикатор погаснет. (При постановке на сигнализациюв бесшумном режиме, снятие с сигнализации так же будет бесшумным)

• При срабатывании сигнализации, однократно нажмите кнопку “открыть”. Сигнализация отключит сирену, световые приборы, автомобиль будет снят с охраны. Центральный замок будет открыт.

ПОСТАНОВКА НА СИГНАЛИЗАЦИЮ

В “БЕСШУМНОМ РЕЖИМЕ” Однократно нажмите кнопку “бесшумный режим”. Один раз моргнут световые приборы, сирена не будет издавать звук, центральный замок запрет двери, двигатель выключится. Через пять секунд сигнализация будет активна, засветится светодиодный индикатор.

ПОИСК АВТОМОБИЛЯ / ПОМОЩЬ НА ДОРОГЕ

• При снятом или поставленном режиме охраны, однократно нажмите кнопку. Сирена и световые приборы будут работать 30 секунд, это поможет владельцу найти автомобиль на стоянке.

• Во время вождения, однократно нажмите кнопку. Сирена и световые приборы будут работать 30 секунд, так водитель может попросить помощи у участников движения.

Однократно нажмите кнопку для прекращения сигнала.

ОТКРЫТИЕ БАГАЖНИКА

Нажмите и удерживайте кнопку “открыть” дольше трех секунд.

Багажник и центральный замок будут открыты, сигнализация будет отключена.

ПЕРЕКЛЮЧАЕМЫЙ СИГНАЛ ТРЕВОГИ

Под охраной, если сработала сигнализация открытия дверей или несанкционированного запуска двигателя или сильного удара, сирена и световые приборы будут работать 30 секунд, двигатель выключится. По истечении времени, сигнализация автоматически прекратит тревогу и встанет на охрану.

ДВУХУРОВНЕВЫЙ ДАТЧИК УДАРА

• Если датчик сработал от легкого удара, то сирена и световые приборы просигналят пять раз. Если датчик сработал три раза от легкого удара, то сирена и световые приборы будут работать 30 секунд.

• Если датчик сработал от сильного удара, то сирена и световые приборы будут работать 30 секунд.

• После того как отработал сигнал тревоги, сигнализация выполнит трех секундную задержку, прежде чем включит датчик удара.

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ

• Во время движения однократно нажмите “закрыть” или “открыть”, центральный замок заблокирует или разблокирует двери, но сигнализация не будет подымать тревогу.

• При закрытых дверях, вставьте ключ в замок зажигания и поверните его в положение “ACC ON”, через 15 секунд нажмите и отпустите педаль тормоза, центральный замок разблокирует двери.

• Во время парковки, остановите машину, поверните ключ в положение “ACC OFF” и выньте его, центральный замок откроет двери для высадки пассажиров.

ПРИМЕЧАНИЕ: Для включения автоматического управления центральным замком - при снятой с охраны сигнализации, откройте дверь автомобиля, поверните ключ в положение “ACC ON”, нажмите и не отпускайте педаль тормоза, нажмите и удерживайте кнопку 3 секунды, сирена пикнет 2 раза, автоматическое управление центральным замком будет включено.

Для отключения автоматического управления центральным замком - повторите вышеописанные действия, сирена пикнет 1 раз, автоматическое управление центральным замком будет отключено.

ПРЕДУПРЕЖДЕНИЕ ПРИ ПАРКОВКЕ НА ОБОЧИНЕ

При снятой охране, для безопасной высадки пассажиров, при открытии дверей световые приборы будут мигать 30 секунд, чтобы предупредить приближающиеся автомобили.

ПРОТИВОУГОННЫЙ РЕЖИМ

Во время движения автомобиля нажмите, световые приборы начнут мигать, затем нажмите, световые приборы погаснут.

Через 15 секунд, заработают сирена и световые приборы, двигатель будет выключен, сигнализация перейдет в противоугонный режим.

Для отключения противоугонного режима нажмите. 5

ПАМЯТЬ СОБЫТИЙ

Под охраной, если срабатывала сигнализация, события записываются, чтобы напомнить владельцу проверить автомобиль.

• После снятия с сигнализации, если срабатывал датчик удара, сирена прозвучит 3 раза.

• После снятия с сигнализации, если открывались двери, сирена прозвучит 4 раза.

• После снятия с сигнализации, если заводился двигатель, сирена прозвучит 5 раз.

ПРИМЕЧАНИЕ: После снятия с охраны, когда водитель откроет дверь, сигнализация напомнит водителю о случившихся событиях. После того как ключ будет повернут в положение “ACC ON”, все события будут удалены из памяти.

ПЕРЕПОСТАНОВКА НА ОХРАНУ

После снятия сигнализации с охраны, если никто не открывал двери или не поворачивал ключ в положение “ACC ON” в течении 30 секунд, сигнализация встанет на охрану, центральный замок будет закрыт, двигатель выключен.

АВАРИЙНОЕ СНЯТИЕ С ОХРАНЫ

Если брелок сигнализации был утерян, поврежден или не работает, владелец автомобиля может открыть дверь ключом, перевести замок зажигания из положения “ACC OFF” в положение “ACC ON” 10 раз, сигнализация будет снята с охраны.

СВЕТОДИОДНЫЙ ИНДИКАТОР

• Сигнализация под охраной - светодиодный индикатор мигает.

• Сигнализация снята с охраны - светодиодный индикатор не светится.

ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА

Сигнализация под охраной, нажмите одновременно кнопки и, световые приборы моргнут 3 раза, датчик удара будет отключен. Включение датчика удара произойдет только после снятия и постановки сигнализации на охрану.

АВТОМАТИЧЕСКАЯПОСТАНОВКА НА ОХРАНУ

Во время парковки - остановите машину, поверните ключ в положение “ACC OFF” и выньте его, откройте и закройте дверь, через 10 секунд сирена пикнет 3 раза, чтобы напомнить владельцу поставить сигнализациюна охрану. Если через 1 минуту сигнализация не будет включена с брелока, то она автоматически встанет на охрану в “бесшумном” режиме, центральный замок не будет заблокирован, двигатель будет выключен.

ПРИМЕЧАНИЕ: Для включения автоматической постановки на охрану - при снятой с охраны сигнализации, откройте дверь автомобиля, поверните ключ в положение “ACC ON”, нажмите и не отпускайте педаль тормоза, нажмите и удерживайте кнопку 3 секунды, сирена пикнет 2 раза, автоматическая постановка на охрану будет включена.

Для отключения автоматической постановки на охрану повторите вышеописанные действия, сирена пикнет 1 раз, автоматическая постановка на охрану будет отключена.

ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ

Сигнализация запоминает свое состояние. При пропадании и восстановлении питания, последнее состояние сигнализации будет восстановлено.

НАПОМИНАНИЕ О НЕЗАКРЫТЫХ ДВЕРЯХ

Во время постановки на охрану, если двери не закрыты, сирена пикнет 3 раза, чтобы сообщить об этом владельцу машины. Если ничего не делать в течении 15 секунд, то заработает сирена и световые приборы, до тех пор, пока машина не будет снята с охраны. После этого следует закрыть все двери и поставить машину на сигнализацию.

“ОБУЧЕНИЕ” СИГНАЛИЗАЦИИ КОДАМ БРЕЛОКОВ

Снимите сигнализацию с охраны, откройте дверь, вставьте ключ в замок зажигания и переведите его из положения “ACC OFF” в положение “ACC ON” 5 раз, ключ должен остаться в положении “ACC ON”. Сирена пикнет 1 раз, световые приборы будут включены, после этого сигнализация перейдет в режим обучения.

• Однократно нажмите любую кнопку на брелоке, сирена пикнет 1 раз, когда сигнализация “обучится” его коду. Повторите эту операцию с другими брелоками, вы можете обучить сигнализацию четырем брелокам, код пятого брелока затрет самый старый код новым.

• После того как вы закончили “обучение” поверните ключ зажигания в положение “ACC OFF” и выньте его. Сигнализация перейдет в штатный режим работы.

ПРИМЕЧАНИЕ: После “обучения” убедитесь, что все брелоки работают. При необходимости, повторите операцию.

СЕРВИСНЫЙ РЕЖИМ (VALET MODE)

В сервисном режиме все функции сигнализации отключены, кроме управления центральным замком с брелока.

Для включения - снимите сигнализацию с охраны, одновременно нажмите и удерживайте кнопки и 3 секунды, сирена и световые приборы подадут сигнал 3 раза.

Для отключения - снимите сигнализацию с охраны, одновременно нажмите и удерживайте кнопки и 3 секунды, сирена и световые приборы подадут сигнал 2 раза.

ОПОВЕЩЕНИЕ О ДВИЖЕНИИ ЗАДНИМ ХОДОМ

При включенном зажигании, если включена задняя передача, сирена и световые приборы будут подавать прерывистый сигнал.

1. Во время установки, убедитесь, что антенна занимает вертикальное положение и находится далеко от остальных жгутов автомобиля. Не меняйте длину антенны, это может негативно отразится на качество приема.

2. Не допускайте попадания влаги на блок управления сигнализацией и брелоки.

3. Если дистанция срабатывания сигнализации, по сигналу с брелока уменьшилась или светодиод брелока горит тускло при нажатии на клавиши, пожалуйста замените батарейку брелока.

4. Сигнализация является сложным электронным устройством, не пытайтесь его разобрать или установить самостоятельно, пожалуйста обратитесь к тем, кто это уже делал или квалифицированному специалисту.

• Перед установкой, рекомендуется отключить аккумулятор автомобиля.

Будьте внимательны! Автомобильная электроника может блокироваться при отключении АКБ (например магнитола).

Убедитесь, что у вас есть коды разблокировки.

• Выберите место установки основного блока под панельюприборов или в скрытом месте за консолями возле ног водителя или переднего пассажира.

• Убедитесь, что доступны все цепи для подключения, такие как зажигание (ACC ON), поворотники, питание и т. д. Схему подключения смотрите на рис. 1.

ВЫМПЕЛ Рис. 1: Схема подключения сигнализации.

Подключите цепи управления центральным замком согласно инструкции к установленному на вашем автомобиле.

Варианты подключения смотрите на рис. 2 Рис. 2: Схема подключения к центральному замку.

• Подсоедините все необходимые провода из кос сигнализации.

Все соединения должны быть выполнены надежно.

• После того как все провода подключены, соедините разъемы с основным блоком в последовательности 12К, 3К, 5К, 2К.

• Закрепите датчик удара как можно плотнее к кузову автомобиля для обеспечения хорошей чувствительности.

• Подстройте датчик удара при помощи подстроечника на датчике (по часовой стрелке увеличить, против часовой стрелки - уменьшить).

• Перед тем как собирать обшивку и декоративные накладки, убедитесь, что все функции сигнализации работают.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

1. Брелок не работает.

• Села батарейка брелока, ее необходимо заменить.

• Попала вода, необходимо вынуть батарейку и просушить брелок.

• Брелок механически поврежден, проверьте работу сигнализации при помощи запасного.

• Если запасной брелок не работает, проверьте корректность подключения сигнализации.

2. Сигнализация срабатывает от проезжающих мимо машин или сильного дождя.

• Слишком большая чувствительность датчика удара.

• Уменьшите чувствительность датчика.

3. После постановки на сигнализацию, сирена работает 10 секунд.

• Проверьте корректность подключения сигнализации.

• Проверьте хорошо ли закрыты двери.

• Проверьте исправность датчика удара.

4. Сирена не работает, когда срабатывает сигнализация.

• Проверьте, возможно сигнализация в “бесшумном” режиме.

• Проверьте сирену на повреждения.

• Проверьте подключение сирены к основному блоку.

5. Центральный замок не работает.

• Проверьте работают активаторы или нет.

• Проверьте работу кнопок запирания дверей.

• Проверьте целостность предохранителей.

• Пожалуйста, прочтите инструкциюпо установке центрального замка еще раз.

6. После установки основного блока, сирена не прекращает работать.

• Проверьте корректность подключения разъемов к основному блоку.

• Проверьте корректность подключения проводов сигнализации.

• Проверьте целостность предохранителей.

• Проверьте распознает основной блок брелоки или нет, при необходимости “обучите” блок сигнализации.

Y101 Y105 Y39 Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики.

Дата продажи ____________________________

Подпись продавца ________________________

Сделано в Китае по заказу: ООО “НПП “ОРИОН СПБ” 192283, Санкт-Петербург, Загребский бульвар, д. 33

г1 I Диффузия нейтронов в гетерогенных средах ( Метод стоков) ИСТОЧНИКОВ Москва 1977 ОРДЕНА ЛЕ. »

«.АВСЕВМОРПУТЬ CHK СССР ЕСОЮЗНЫЙ АРКТИЧЕСКИЙ ИНСТИТУТ XП Е ARCTIC INSTITUTE OF THE USSR ТРУДЫ АРКТИЧЕСКОГО ИНСТИТУТА ТОМ LXXVI ГЕОЛОГИЯ TRANSACTI ONS OF THE ARCTIC I NS T I T UT E VOL LXXVI GEOLOGY ИЗДАТЕЛЬСТВО ГЛАВНОГО УПРАВЛЕНИЯ CF ВЕРНОГО МОРСКОГО ПУТИ ЛЕНИНГРАД • 1937 • LENINGRAD ГЛАВСЕВМОРПУТЬ СН. »

«СОДЕРЖАНИЕ Настройка параметров учета. Возможности программы по работе со скидками. Формированием цен и наценок Права пользователей. Типовые наборы прав пользователей. Настройка дополнительных прав, Создание нового пользователя. Установка пароля пользователя Основные схемы по документооборо. »

«МЕНЮ ДЛЯ ЛЁГКОЙ ЖИЗНИ НАПИТКИ Миндальный капучино 330 150мл – 29ккал Эспрессо и миндальное молоко. Кокосовая вода 320 250мл – 46ккал Природный источник энергии. Эль Ниньо Лайт 450 250мл – 75ккал Легендарный взрывной смузи теперь в низкокалорийном варианте: клубника, лайм, кокосовая вода. Зелёный микс 470 250мл – 155ккал Функц. »

«К ПОСТИЖЕНИЮ СОДЕРЖАНИЯ ПОНЯТИЯ ВРЕМЯ Ефим Шмуклер Просите у меня что угодно, кроме времени; это единственное, что не в моей власти. (Наполеон I Бонапарт, 1769-1821, 1816) Не думай о секундах свысока, Наступит время, сам поймёшь, наверное, – Свистят они, как пули у виска, Мгновения, мгновения, мгновения. Мгновения спрессованы в года. »

2017 www.book.lib-i.ru - «Бесплатная электронная библиотека - электронные ресурсы»

Материалы этого сайта размещены для ознакомления, все права принадлежат их авторам.
Если Вы не согласны с тем, что Ваш материал размещён на этом сайте, пожалуйста, напишите нам, мы в течении 1-2 рабочих дней удалим его.

2 Благодарим вас за покупку автомобильной сигнализации Вымпел. Перед установкой и использованием, пожалуйста, прочитайте руководство по эксплуатации. Сохраняйте инструкцию длядальнейшего использования.

3 ФУНКЦИИ ПОСТАНОВКА НА СИГНАЛИЗАЦИЮ Однократно нажмите кнопку закрыть Сирена однократно пикнет, один раз моргнут световые приборы, центральный замок запрет двери, двигатель выключится. Через пять секунд сигнализация будет активна, засветится светодиодный индикатор. При срабатывании сигнализации, однократно нажмите кнопку закрыть. Сигнализацияотключит сирену, световые приборы и останетсяв режиме охраны. СНЯТИЕ С СИГНАЛИЗАЦИИ Однократно нажмите кнопку открыть. Сирена пикнет дважды, два раза моргнут световые приборы, центральный замок откроет двери, сигнализациябудет отключена, светодиодный индикатор погаснет. (При постановке на сигнализациюв бесшумном режиме, снятие с сигнализации так же будет бесшумным) При срабатывании сигнализации, однократно нажмите кнопку открыть. Сигнализацияотключит сирену, световые приборы, автомобиль будет снят с охраны. Центральный замок будет открыт. ПОСТАНОВКА НА СИГНАЛИЗАЦИЮ В БЕСШУМНОМ РЕЖИМЕ Однократно нажмите кнопку бесшумный режим. Один раз моргнут световые приборы, сирена не будет издавать звук, центральный замок запрет двери, двигатель выключится. Через пять секунд сигнализация будет активна, засветится светодиодный индикатор.. 3

4 ПОИСК АВТОМОБИЛЯ / ПОМОЩЬ НА ДОРОГЕ При снятом или поставленном режиме охраны, однократно нажмите кнопку. Сирена и световые приборы будут работать 30 секунд, это поможет владельцу найти автомобиль на стоянке. Во время вождения, однократно нажмите кнопку. Сирена и световые приборы будут работать 30 секунд, так водитель может попросить помощи у участников движения. Однократно нажмите кнопку для прекращения сигнала. ОТКРЫТИЕ БАГАЖНИКА Нажмите и удерживайте кнопку открыть дольше трехсекунд. Багажник и центральный замок будут открыты, сигнализация будет отключена. ПЕРЕКЛЮЧАЕМЫЙ СИГНАЛ ТРЕВОГИ Под охраной, если сработала сигнализацияоткрытиядверей или несанкционированного запуска двигателяили сильного удара, сирена и световые приборы будут работать 30 секунд, двигатель выключится. По истечении времени, сигнализация автоматически прекратит тревогу и встанет на охрану. ДВУХУРОВНЕВЫЙ ДАТЧИК УДАРА Если датчик сработал от легкого удара, то сирена и световые приборы просигналят пять раз. Если датчик сработал три раза от легкого удара, то сирена и световые приборы будут работать 30 секунд. Если датчик сработал от сильного удара, то сирена и световые приборы будут работать 30 секунд. После того как отработал сигнал тревоги, сигнализация выполнит трех секундную задержку, прежде чем включит датчик удара. 4

5 АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ Во времядвиженияоднократно нажмите закрыть или открыть, центральный замок заблокирует или разблокирует двери, но сигнализацияне будет подымать тревогу. При закрытых дверях, вставьте ключ в замок зажигания и поверните его в положение ACC ON, через 15 секунд нажмите и отпустите педаль тормоза, центральный замок разблокирует двери. Во времяпарковки, остановите машину, поверните ключ в положение ACC OFF и выньте его, центральный замок откроет двери длявысадки пассажиров. ПРИМЕЧАНИЕ: Длявключенияавтоматического управления центральным замком - при снятой с охраны сигнализации, откройте дверь автомобиля, поверните ключ в положение ACC ON, нажмите и не отпускайте педаль тормоза, нажмите и удерживайте кнопку 3 секунды, сирена пикнет 2 раза, автоматическое управление центральным замком будет включено. Дляотключенияавтоматического управленияцентральным замком - повторите вышеописанные действия, сирена пикнет 1 раз, автоматическое управление центральным замком будет отключено. ПРЕДУПРЕЖДЕНИЕ ПРИ ПАРКОВКЕ НА ОБОЧИНЕ При снятой охране, для безопасной высадки пассажиров, при открытии дверей световые приборы будут мигать 30 секунд, чтобы предупредить приближающиесяавтомобили. ПРОТИВОУГОННЫЙ РЕЖИМ Во времядвиженияавтомобилянажмите, световые приборы начнут мигать, затем нажмите, световые приборы погаснут. Через 15 секунд, заработают сирена и световые приборы, двигатель будет выключен, сигнализацияперейдет в противоугонный режим. Дляотключенияпротивоугонного режима нажмите. 5

6 ПАМЯТЬ СОБЫТИЙ Под охраной, если срабатывала сигнализация, события записываются, чтобы напомнить владельцу проверить автомобиль. После снятия с сигнализации, если срабатывал датчик удара, сирена прозвучит 3 раза. После снятия с сигнализации, если открывались двери, сирена прозвучит 4 раза. После снятия с сигнализации, если заводился двигатель, сирена прозвучит 5 раз. ПРИМЕЧАНИЕ: После снятия с охраны, когда водитель откроет дверь, сигнализациянапомнит водителю о случившихся событиях. После того как ключ будет повернут в положение ACC ON, все событиябудут удалены из памяти. ПЕРЕПОСТАНОВКА НА ОХРАНУ После снятия сигнализации с охраны, если никто не открывал двери или не поворачивал ключ в положение ACC ON в течении 30 секунд, сигнализациявстанет на охрану, центральный замок будет закрыт, двигатель выключен. АВАРИЙНОЕ СНЯТИЕ С ОХРАНЫ Если брелок сигнализации был утерян, поврежден или не работает, владелец автомобиляможет открыть дверь ключом, перевести замок зажиганияиз положения ACC OFF в положение ACC ON 10 раз, сигнализация будет снята с охраны. СВЕТОДИОДНЫЙ ИНДИКАТОР Сигнализацияпод охраной - светодиодный индикатор мигает. Сигнализацияснята с охраны - светодиодный индикатор не светится. 6

7 ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА Сигнализацияпод охраной, нажмите одновременно кнопки и, световые приборы моргнут 3 раза, датчик удара будет отключен. Включение датчика удара произойдет только после снятия и постановки сигнализации на охрану. АВТОМАТИЧЕСКАЯПОСТАНОВКА НА ОХРАНУ Во времяпарковки - остановите машину, поверните ключ в положение ACC OFF и выньте его, откройте и закройте дверь, через 10 секунд сирена пикнет 3 раза, чтобы напомнить владельцу поставить сигнализациюна охрану. Если через 1 минуту сигнализацияне будет включена с брелока, то она автоматически встанет на охрану в бесшумном режиме, центральный замок не будет заблокирован, двигатель будет выключен. ПРИМЕЧАНИЕ: Длявключенияавтоматической постановки на охрану - при снятой с охраны сигнализации, откройте дверь автомобиля, поверните ключ в положение ACC ON, нажмите и не отпускайте педаль тормоза, нажмите и удерживайте кнопку 3 секунды, сирена пикнет 2 раза, автоматическаяпостановка на охрану будет включена. Дляотключенияавтоматической постановки на охрану - повторите вышеописанные действия, сирена пикнет 1 раз, автоматическаяпостановка на охрану будет отключена. ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ Сигнализациязапоминает свое состояние. При пропадании и восстановлении питания, последнее состояние сигнализации будет восстановлено. НАПОМИНАНИЕ О НЕЗАКРЫТЫХ ДВЕРЯХ Во времяпостановки на охрану, если двери не закрыты, сирена пикнет 3 раза, чтобы сообщить об этом владельцу машины. Если ничего не делать в течении 15 секунд, то заработает сирена и световые приборы, до тех пор, пока машина не будет снята с охраны. После этого следует закрыть все двери и поставить машину на сигнализацию. 7

8 ОБУЧЕНИЕ СИГНАЛИЗАЦИИ КОДАМ БРЕЛОКОВ Снимите сигнализацию с охраны, откройте дверь, вставьте ключ в замок зажиганияи переведите его из положения ACC OFF в положение ACC ON 5 раз, ключ должен остатьсяв положении ACC ON. Сирена пикнет 1 раз, световые приборы будут включены, после этого сигнализацияперейдет в режим обучения. Однократно нажмите любую кнопку на брелоке, сирена пикнет 1 раз, когда сигнализация обучится его коду. Повторите эту операцию с другими брелоками, вы можете обучить сигнализацию четырем брелокам, код пятого брелока затрет самый старый код новым. После того как вы закончили обучение поверните ключ зажиганияв положение ACC OFF и выньте его. Сигнализация перейдет в штатный режим работы. ПРИМЕЧАНИЕ: После обучения убедитесь, что все брелоки работают. При необходимости, повторите операцию. СЕРВИСНЫЙ РЕЖИМ (VALET MODE) В сервисном режиме все функции сигнализации отключены, кроме управленияцентральным замком с брелока. Длявключения- снимите сигнализацию с охраны, одновременно нажмите и удерживайте кнопки и 3 секунды, сирена и световые приборы подадут сигнал 3 раза. Дляотключения- снимите сигнализацию с охраны, одновременно нажмите и удерживайте кнопки и 3 секунды, сирена и световые приборы подадут сигнал 2 раза. ОПОВЕЩЕНИЕ О ДВИЖЕНИИ ЗАДНИМ ХОДОМ При включенном зажигании, если включена задняя передача, сирена и световые приборы будут подавать прерывистый сигнал. 8

9 УСТАНОВКА ПРИМЕЧАНИЕ 1. Во времяустановки, убедитесь, что антенна занимает вертикальное положение и находитсядалеко от остальных жгутов автомобиля. Не меняйте длину антенны, это может негативно отразитсяна качество приема. 2. Не допускайте попаданиявлаги на блок управления сигнализацией и брелоки. 3. Если дистанциясрабатываниясигнализации, по сигналу с брелока уменьшилась или светодиод брелока горит тускло при нажатии на клавиши, пожалуйста замените батарейку брелока. 4. Сигнализация является сложным электронным устройством, не пытайтесь его разобрать или установить самостоятельно, пожалуйста обратитесь к тем, кто это уже делал или квалифицированному специалисту. Перед установкой, рекомендуетсяотключить аккумулятор автомобиля. Будьте внимательны! Автомобильнаяэлектроника может блокироватьсяпри отключении АКБ (например магнитола). Убедитесь, что у вас есть коды разблокировки. Выберите место установки основного блока под панельюприборов или в скрытом месте за консолями возле ног водителяили переднего пассажира. Убедитесь, что доступны все цепи дляподключения, такие как зажигание (ACC ON), поворотники, питание и т. д. Схему подключениясмотрите на рис. 1. 9

10 ВЫМПЕЛ 10 Рис. 1: Схема подключения сигнализации.

11 Подключите цепи управленияцентральным замком согласно инструкции к установленному на вашем автомобиле. Варианты подключениясмотрите на рис. 2 Рис. 2: Схема подключенияк центральному замку. Подсоедините все необходимые провода из кос сигнализации. Все соединениядолжны быть выполнены надежно. После того как все провода подключены, соедините разъемы с основным блоком в последовательности 12К, 3К, 5К, 2К. Закрепите датчик удара как можно плотнее к кузову автомобилядляобеспеченияхорошей чувствительности. Подстройте датчик удара при помощи подстроечника на датчике (по часовой стрелке увеличить, против часовой стрелки - уменьшить). Перед тем как собирать обшивку и декоративные накладки, убедитесь, что все функции сигнализации работают. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 1. Брелок не работает. Села батарейка брелока, ее необходимо заменить. Попала вода, необходимо вынуть батарейку и просушить брелок. Брелок механически поврежден, проверьте работу сигнализации при помощи запасного. Если запасной брелок не работает, проверьте корректность подключениясигнализации. 2. Сигнализациясрабатывает от проезжающих мимо машин или сильного дождя. Слишком большаячувствительность датчика удара. Уменьшите чувствительность датчика. 11

12 3. После постановки на сигнализацию, сирена работает 10 секунд. Проверьте корректность подключениясигнализации. Проверьте хорошо ли закрыты двери. Проверьте исправность датчика удара. 4. Сирена не работает, когда срабатывает сигнализация. Проверьте, возможно сигнализацияв бесшумном режиме. Проверьте сирену на повреждения. Проверьте подключение сирены к основному блоку. 5. Центральный замок не работает. Проверьте работают активаторы или нет. Проверьте работу кнопок запираниядверей. Проверьте целостность предохранителей. Пожалуйста, прочтите инструкциюпо установке центрального замка еще раз. 6. После установки основного блока, сирена не прекращает работать. Проверьте корректность подключенияразъемов к основному блоку. Проверьте корректность подключенияпроводов сигнализации. Проверьте целостность предохранителей. Проверьте распознает основной блок брелоки или нет, при необходимости обучите блок сигнализации. 12

13 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания: Потребляемый ток блока управления: Потребляемый ток датчика удара: Потребляемый ток световых сигналов: Потребляемый ток сирены: Потребляемый ток центрального замка: Диапазон рабочих температур: Масса прибора: Габариты: КОМПЛЕКТ ПОСТАВКИ 12±2 В < 10 mа < 1 mа 4* 5A 10A 10A -30 С С 690г 160x125x125 Коробка упаковочная: Инструкцияпо эксплуатации: Блок управления: Брелоки: Жгут проводов: Датчик удара: Жгут реле: Реле: Сирена: Провод индикации со светодиодом: Скотч двусторонний большой: Скотч двусторонний маленький: Хомут пластиковый: 2шт. 2шт. 2шт. 13

14 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок эксплуатации прибора - 12 месяцев со дня продажи. В течение гарантийного срока производится безвозмездный ремонт при соблюдении потребителем правил эксплуатации. Без предъявления гарантийного талона, при механических поврежденияхи неисправностях, возникшихиз-за неправильной эксплуатации, гарантийный ремонт не осуществляется. В случае неисправности, при соблюдении всехтребований эксплуатации, обмен прибора производится по месту продажи. При возникновении проблем с функционированием прибора обращайтесь за консультацией по тел. (812) или на форум: Модель брелоков: Y101 Y105 Y39 Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики. Дата продажи Подпись продавца 14

16 Сделано в Китае по заказу: ООО НПП ОРИОН СПБ , Санкт-Петербург, Загребский бульвар, д u,

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Внутренний код	86864
Бренд	ОРИОН
Тип	Сигнализация
Артикул	188T-Y101
Anti-Hi-Jack	Есть

Описание Сигнализация ВЫМПЕЛ 188T-Y101 1way/сирена/2 брелока

Сигнализация ВЫМПЕЛ 188T-Y101 - это охранная система с энергонезависимой памятью, ударопрочными брелоками и надежной защитой от взлома и помех. Благодаря универсальному модулю есть возможность установки систему на любой автомобиль, при этом вмешательство в проводку при этом будет минимальным.
Из функций Вымпел 188T-Y101 можно назвать такие как защита от интеллектуального взлома (подбором кода), управление центральным замком, дистанционное открывание багажника, предупреждение о незакрытой двери, возможность подключения интерфейса стекло подъемников, режим бесшумной работы, встроенное реле управления указателями поворотов, датчик удара с регулировкой чувствительности, возможность подключения дополнительного охранного датчика. А так же:

• Противоугонная функция “Anti Hi Jack”
• Режимы «Паника», а также «Valet» и безопасное вождение
• Постановка на сигнализацию
• Снятие с сигнализации
• Постановка на сигнализацию в “бесшумном режиме”
• Поиск автомобиля / помощь на дороге
• Открытие багажника
• Переключаемый сигнал тревоги
• Двухуровневый датчик удара
• Автоматическое управление центральным замком
• Предупреждение при парковке на обочине
• Противоугонный режим
• Память событий
• Пере постановка на охрану
• Аварийное снятие с охраны
• Светодиодный индикатор
• Отключение датчика удара
• Автоматическая постановка на охрану
• Напоминание о незакрытых дверях
• “Обучение” сигнализации кодам брелоков
• Сервисный режим (Valet mode)
• Оповещение о движении задним ходом

Сигнализация Вымпел 188Т-Y101 6063 повышает уровень защиты автомобиля от угона и применяется с различными марками транспортных средств. Оборудование универсально, оснащено ручной регулировкой чувствительности датчика удара. Есть возможность подключить еще один охранный датчик. Система оснащена несколькими типовыми предупреждениями о незакрытой двери/стекле/багажнике. Дополнительные функции в виде поиска автомобиля, безопасного вождения, режима "Паника" и прочие также присутствуют в системе.

Напряжение питания: 12±2 В
Потребляемый ток блока управления: < 10 mА
Потребляемый ток датчика удара: < 1 mА
Потребляемый ток световых сигналов: 4 * 5A
Потребляемый ток сирены: 10 A
Потребляемый ток центрального замка: 10 A
Диапазон рабочих температур: −30? – +80 градусов
Масса прибора: 690 г
Габариты: 160x125x125 мм

Технические характеристики сигнализации Вымпел 188Т-Y101 6063

Преимущества сигнализации Вымпел 188Т-Y101 6063

Постановка на сигнализацию;
Снятие с сигнализации;
Постановка на сигнализацию в “бесшумном режиме”;
Поиск автомобиля / помощь на дороге;
Открытие багажника;
Переключаемый сигнал тревоги;
Двухуровневый датчик удара;
Автоматическое управление центральным замком;
Предупреждение при парковке на обочине;
Противоугонный режим;
Память событий;
Перепостановка на охрану;
Аварийное снятие с охраны;
Светодиодный индикатор;
Отключение датчика удара;
Автоматическая постановка на охрану;
Энергонезависимая память;
Напоминание о незакрытых дверях;
“Обучение” сигнализации кодам брелков;
Сервисный режим Вымпел 188Т-Y101 6063 (Valet mode);
Оповещение о движении задним ходом.

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Россия — родина бренда

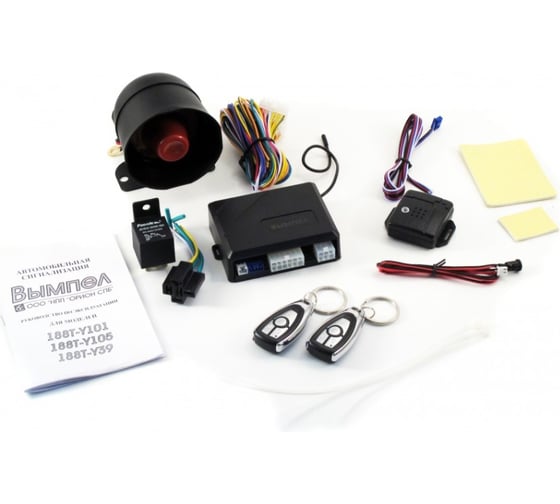

Комплектация

Коробка упаковочная: 1 шт.
Инструкция по эксплуатации: 1 шт.
Блок управления: 2 шт.
Жгут проводов: 1 шт.
Датчик удара: 1 шт.
Жгут реле: 1 шт.
Реле: 1 шт.
Сирена: 1 шт.
Провод индикации со светодиодом: 1 шт.
Скотч двусторонний большой: 1 шт.
Скотч двусторонний маленький: 1 шт.

Информация об упаковке

Единица товара: Штука
Вес, кг: 0,64
Длина, мм: 156
Ширина, мм: 125
Высота, мм: 125

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Код товара 31096 Страна Китай Бренд Вымпел Каталожный номер Номер производителя 6063 Вес товара 0.656 кг Ед. измерения К-т Габариты (Ш×В×Г) 125x125x160 Штрихкод 4607154782590, 4607154783726

Цена: 2384,50 ₽

Цена действительна только в интернет-магазине АвтоПаскер.

Доставка курьером, почтой либо самовывоз из магазинов АвтоПаскер.
Минимальная сумма заказа 500 рублей для всех способов доставки, кроме самовывоза из магазинов Сети «АвтоПаскер».
Подробнее о доставке

Оплата наличными при получении, картами VISA и MasterCard, банковским переводом.
Подробнее об оплате

Модель ТИТАН S-88A - это охранная система с интеллектуальным авто запуском, энергонезависимой памятью, ударопрочным брелком и, как заявляют разработчики, надежной защитой от взлома и помех. Благодаря универсальному модулю есть возможность установки систему на любой автомобиль, при этом вмешательство в проводку при этом будет минимальным. ТИТАН S-88A защита от интеллектуального взлома (подбором кода), управление центральным замком, дистанционное открывание багажника, предупреждение о незакрытой двери, возможность подключения интерфейса стекло подъемников, режим бесшумной работы, встроенное реле управления указателями поворотов, датчик удара с регулировкой чувствительности, возможность подключения дополнительного охранного датчика. Также в систему включена противоугонная функция “Anti Hi Jack”, режимы «Паника», а также «Valet» и Безопасное вождение». Система имеет и сервисные функции авто постановки в режим охраны и «Поиск автомобиля». Функции Постановка на сигнализацию Снятие с сигнализации Постановка на сигнализацию в “бесшумном режиме” Поиск автомобиля / помощь на дороге Открытие багажника Переключаемый сигнал тревоги Двухуровневый датчик удара Автоматическое управление центральным замком Предупреждение при парковке на обочине Противоугонный режим Память событий Пере постановка на охрану Аварийное снятие с охраны Светодиодный индикатор Отключение датчика удара Автоматическая постановка на охрану Энергонезависимая память Напоминание о незакрытых дверях “Обучение” сигнализации кодам брелков Сервисный режим (Valet mode) Оповещение о движении задним ходом Технические характеристики Напряжение питания: 12±2 В Потребляемый ток блока управления: < 10 mА Потребляемый ток датчика удара: < 1 mА Потребляемый ток световых сигналов: 4 * 5A Потребляемый ток сирены: 10 A Потребляемый ток центрального замка: 10 A Диапазон рабочих температур: ?30? – +80? Масса прибора: 690 г Габариты: 160x125x125 Комплект поставки Коробка упаковочная: 1 шт. Инструкция по эксплуатации: 1 шт. Блок управления: 2 шт. Жгут проводов: 1 шт. Датчик удара: 1 шт. Жгут реле: 1 шт. Реле: 1 шт. Сирена: 1 шт. Провод индикации со светодиодом: 1 шт. Скотч двусторонний большой: 1 шт. Скотч двусторонний маленький: 1 шт.

Код 37439
Противошумная изоляция STP ВИБРОПЛАСТ Silver лист 0,47х0,75м 2ммSTP 310 ₽ 255,00 ₽ Купить Акция
Код 75753
Масло SINTEC 5W30 Платинум GT API SN/CF 4л синSINTEC 1460 ₽ 1190,00 ₽ Купить Акция
Код 75752
Масло SINTEC 5W30 Платинум GT API SN/CF 1л синSINTEC 450 ₽ 365,00 ₽ Купить Акция
Код 75121
Домкрат ромбический винтовой универсальный Garde 2000кг 105-410мм GARDE 1390 ₽ 1080,00 ₽ Купить Акция
Код 76867
Пружина подвески LADA Vesta ФОБОС передняя FOBOS 2040 ₽ 1590,00 ₽ Купить Акция

Читайте также:
