Ремонт Мазда Трибьют: С чего начать?

Первый раз Мазда Трибьют была представлена на суд покупателей в 2000 году и сразу же стала популярной и востребованной. Спортивный характер и привлекательный дизайн неминуемо привлекает внимание и позволяет назвать данный автомобиль кроссовером с вместительным салоном и прекрасными техническими характеристиками.

Однако, как и любая другая машина, Mazda Tribute рано или поздно нуждается в ремонте и важно вовремя определить его необходимость и своевременно устранить поломки. Правильная эксплуатация Мазда Трибьют 2001 и ремонт позволяет продлить срок службы автомобиля, а значит и сэкономить деньги автовладельца.

Основные болячки модели

Основная болезнь автомобиля — катушки зажигания. Помимо этого, часто перегорают лампочки в фарах. Стоит отметить и передние стойки, которые перекрывают обзор. Многие автовладельцы отмечают, что под капотом мало места для того, чтобы крутить гайки, а лампочки и вовсе можно заменить только через подкрылки, а это вызывает максимум неудобств и грязи.

Машина отличается плохой шумоизоляцией и при морозе начинает скрипеть обшивка на дверях. Очень неудобно находится бензонасос Мазда Трибьют, и каждая замена расходников превращается в настоящее приключение.

Средняя стоимость ремонта

Ремонт — дело хлопотное и сложное. Лучше всего поручить работы профессиональным мастерам, однако ремонт своими руками Мазда Трибьют вполне может быть по силам, если дело касается не очень сложных вопросов.

Если говорить о средней стоимости работ, то определить ее можно только примерно, поскольку все зависит от сложности и объема работа и цен на комплектующие и запасные части. Если поломка является редкой и нетипичной, то стоимость вырастает в разы, что, безусловно, не очень радует автовладельца. Однако только своевременное устранение неисправностей позволяет продлить срок эксплуатации машины и ее безопасность.

Виды ремонта двигателя

Ремонт двигателя может быть капитальным или частичным. Определить какой вид необходим в том или ином случае можно только после проведения полной диагностики мотора. Может быть необходима замена топливного насоса Мазда Трибьют или иные работы — определить это способен только специалист.

Частичный ремонт включает следующие работы:

замена прокладки ГБК;
замена маслосъемных колпачков;
замена клапанов.

В капитальный ремонт входят все остальные работы, включая снятие блока двигателя, расточка, шлифовка и гильзовка. Такие работы лучше доверить профессиональным мастера, которые, к примеру, точно знают как снять шкив коленвала Мазда Трибьют.

Симптомы необходимости производить работы по ремонту двигателя:

увеличенный расход моторного масла в ДВС;
дым их выхлопной трубы;
нагар на свечах зажигания;
неравномерность работы мотора на холостом ходу;
увеличенный расход бензина;
падение мощности мотора;
посторонние шумы в двигателе;
перегрев двигателя.
снижение давления масла в моторе;

В случае появления любого из вышеперечисленных признаков, необходимо обратиться в мастерскую к профессиональным мастерам, которые быстро и качественно выполнят ремонт двигателя. Любые работы требуют ответственного отношения, будь то замена сальника Мазда Трибьют или прокладки и экономить на этом не стоит.

Виды ремонта КПП

К сожалению, Мазда Трибьют, как и любая другая машина, часто сталкивается с проблемами и неисправностями коробки переключения передач и такие работы следует поручить профессионалам, а не пытаться все сделать самостоятельно. Особенно если нет ни навыков, ни умений.

Ремонт МКПП Мазда Трибьют включает в себя следующие работы:

диагностика и поиск неисправностей;
полная разборка и сборка коробки;
промывка деталей и замена масла;
диагностика и замена отдельных узлов;
монтаж и проверка после сборки;
замена сцепления;
замена сальника привода;
замена троссов;
замена механизма выбора передач.

Ремонт АКПП включает в себя следующие работы:

диагностика и поиск неисправностей;
разборка узла;
промывка деталей и замена масла;
диагностика и замена отдельных механизмов;
ремонт гидроблока;
ремонта гидротрансформатора;
ремонт планетарного редуктора;
ремонт соединительных валов и барабанов;
замена тормозной ленты;
замена сальника привода.

Все ремонтные работы требуют финансовых вложений, однако экономия здесь неуместна, поскольку неисправности в коробке переключения передач могут привести к негативным последствиям и снижению безопасности автомобиля. Лучше всего поручить данные работы профессионалам, которые знают как снять АКПП или МКПП Мазда Трибьют.

Моменты, которые надо учесть, чтобы избежать дорогого ремонта

Для того чтобы автомобиль служил долгое время без нареканий и серьезных поломок, необходимо регулярно производить его диагностику и вовремя устранять любые симптомы поломок. Важно вовремя менять расходные материалы, согласно срокам замены или исходя от величины пробега. К таким работам следует отнести процедуру замены следующих материалов и элементов:

масло в двигателе;
масляный фильтр;
салонный фильтр;
масло в АКПП;
жидкость ГУР;
антифриз;
воздушный фильтр.

Автомобиль требует серьезного отношения и здесь нет места безразличию и невнимательности — лучше все тщательно проверить и своевременно выявить любые поломки, чем после платить за дорогостоящий ремонт. Каждый автовладелец должен понимать, что, приобретая автомобиль, он получает не просто средство передвижения, но и ответственность за жизнь пассажиров, которых он перевозит в нем. Если относится несерьезно к тому, в каком состоянии находится автомобиль, то о безопасности можно и не говорить, что недопустимо и очень безответственно.

Все ремонтные работы любого автомобиля — затратны и сложны и это необходимо учитывать при выборе мастерской и профессиональных специалистов, которые быстро и качественно выполнят весь объем необходимых манипуляций. Безопасность прежде всего и это важно помнить каждому.

0 комментариев

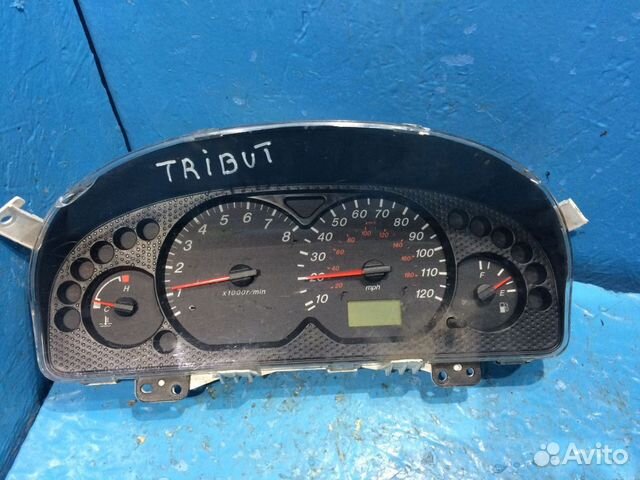

Снять панель приборов мазда трибьют

1. Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости. Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд.
а) Индикатор загорается, если:
- включен стояночный тормоз;
- низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов;
- неисправна электрическая цепь индикатора.
Примечание: при уменьшении давления в системе вакуумного усилителя тормозов загорается индикатор.
б) Если во время движения загорелся индикатор, то необходимо замедлить скорость, съехать с дороги и осторожно остановить автомобиль. Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади.
Проверьте стояночный тормоз, возможно, он включен. Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе. Проверьте уровень тормозной жидкости в бачке.
- Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если вы считаете, что тормоза все еще работают, достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта.
Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно.
- Если уровень тормозной жидкости в норме, то возможна неисправность одного из тормозных контуров.

2. Индикатор антиблокировочной системы тормозов (ABS) .
Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд. Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы (подробнее см. раздел "Антиблокировочная тормозная система (ABS)"). При этом на автомобиле работает только тормозная система и не работает антиблокировочная система. Двигайтесь к месту ремонта. Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд.

3. Индикатор низкого давления моторного масла .
а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя.
б) Индикатор загорается, если давление моторного масла слишком низкое.
в) Если во время движения индикатор мигает или горит, то необходимо съехать на обочину и выключить зажигание.
- Индикатор может мигать после резкого торможения или когда двигатель работает на холостом ходу. Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя.
- Индикатор может загореться, когда уровень масла в двигателе слишком низок. Но данный индикатор- не предназначен для информирования о низком уровне масла, поэтому периодически проверяйте уровень с помощью щупа.

4. Индикатор зарядки аккумуляторной батареи .
а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя.
б) Если во время движения загорелся индикатор, то неисправна система зарядки или ослаблен (оборван) ремень привода генератора. Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится. Выключите дополнительное оборудование (кондиционер, радиоприемник и др.) и двигайтесь к месту ремонта.

5. Индикаторы указателей поворота .
Индикаторы мигают при включении указателей поворотов. Слишком частое мигание индикаторных ламп указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота.

6. Индикатор включения дальнего света фар .
Загорается при включении дальнего света фар.

7. Индикатор открытой или неплотно закрытой двери .
Индикатор горит до тех пор, пока все двери, в том числе и задняя, не будут закрыты полностью.

8. Индикатор непристегнутого ремня безопасности водителя .
Индикатор загорается при включении. зажигания на несколько секунд, а затем гаснет. В случае если водитель не пристегнут ремнем безопасности, на комбинации приборов мигает индикатор.

9. Индикатор системы подушек безопасности и преднатяжителей ремней безопасности (SRS) .
Индикатор загорается, когда замок зажигания находится в положений "ON". Через несколько секунд индикатор погаснет. В случае если индикатор не загорелся или горит (мигает) во время движения, имеется неисправность в компонентах системы SRS.

10. Индикаторы положения селектора АКПП ("Р", "R", "N", "D", "S" и "L").
При переводе селектора АКПП в любое положение на комбинации приборов загорается соответствующий, индикатор "Р", "R", "N", "D", "S" и "L". Более подробно смотрите в разделе "Управление автомобилем с АКПП".

11. Индикатор системы "круиз-контроля" .
Индикатор загорается при включении системы поддержания скорости. Более подробно смотрите в разделе "Управление системой поддержания скорости".

13. Индикатор подключения заднего моста (подробнее смотрите раздел "Особенности трансмиссий").

14. Индикатор незакрытой или неплотно закрытой крышки бензобака .
Индикатор загорается при повороте ключа в замке зажигания в положение "ON" на несколько секунд, а затем гаснет. Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о незакрытой или неплотно закрытой крышки бензобака. Примечание: длительное горение индикатора может привести в высвечиванию индикатора "проверь двигатель" ("CHECK ENGINE").

15. Индикатор "проверь двигатель" ("CHECK ENGINE") .
Индикатор загорается при повороте ключа в замке зажигания в положение "ON" на несколько секунд, а затем гаснет, информируя водителя о проверке системы управления двигателем. Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управления двигателем. В данном случае необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем. Индикатор также может гореть в следующих случаях:
- полностью пустой топливный бак;
- низкое качество топлива или попадание воды в топливо;
- незакрытая или неплотно закрытая крышка топливного бака.
Внимание: не заправляйте автомобиль при работающем двигателе.

16. Индикатор низкого уровня топлива .
Индикатор загорается при низком уровне топлива в баке. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке.

17. Индикатор выключения повышающей передачи "O/D OFF" информирует водителя о запрещении использования повышающей передачи АКПП. Более подробно смотрите в разделе "Управление автомобилем с АКПП".

18. Индикатор низкого уровня охлаждающей жидкости двигателя . Индикатор загорается при повороте ключа в замке зажигания в положение "ON" на несколько секунд, а затем гаснет.
Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о низком уровне охлаждающей жидкости в расширительном бачке системы охлаждения.

19. Индикатор включения противотуманных фар .
Загорается при включении противотуманных фар.

20. Индикатор включения противотуманных фонарей .
Загорается при включении задних противотуманных фонарей.

Замена лампочек приборной панели Мазда 3 (ВК) 2003 — 2009

При замене лампочек приборной панели Мазда 3 можно использовать светодиоды любого цвета свечения и их комбинировать. Например, для подсветки разных датчиков можно использовать светодиоды зеленого цвета, а для шкалы приборов — синего.

Для замены лампочек приборной панели Мазда 3 выполните следующее:

1. Подденьте лопаткой и снимите облицовку порога кузова.

2. Тонкой отверткой вытяните фиксатор держателя боковой отделки. Снимите боковую отделку, сдвинув её внутрь дверного проёма.

3. Снимите рычаг открывания капота: сверху подденьте его отверткой и потяните на себя.

4. За рычагом открывания капота расположен болт. Его нужно выкрутить.

5. Выведите из крепежных защелок нижнюю пластиковую панель Мазда 3. Снимите её.

6. Снимите пластиковую панель и оставьте её висеть на проводах, идущих к кнопкам системы DSC и регулировки яркости.

Примечание:

Если нужно заменить освещение и в этих кнопках, снимите их тоже (отсоедините защелки). Отсоедините провода, и достаньте кнопки.

7. Потянув на себя, снимите центральную декоративную накладку панели приборов (держится на 4-х клипсах).

8. Снимите верхнюю пластиковую защиту над рулем (крепится защёлками).

9. Снимите накладку панели приборов (держится на защелках).

10. Приборная панель Мазда 3 крепится тремя винтами. Выкрутите эти винты.

11. Нажмите на выступы в середине и отсоедините 2 задних белых разъема от приборной панели.

12. Вытяните панель приборов Мазда 3.

13. Выкрутите 6 крепежных винтов на прозрачной защите.

14. Разберите пластиковую панель, предварительно нажав на вкладки, размещенные на её задней части.

15. Зажмите с обеих сторон 2 черные вкладки.

16. Вытяните лицевую часть комбинации приборов.

17. Если нужно заменить стрелки, то вытяните их с помощью двух плоских ножей или лопаток.

18. Замените лампочки приборной панели Мазда 3: с помощью пинцета зафиксируйте светодиод. Аккуратно разогрейте сначала один и второй выводы светодиодов. На место демонтированного старого светодиода припаяйте новый. Следите за соблюдением правильной полярности.

Примечание:

Если разместить светодиоды неправильно, они не будут работать. Используйте, как подсказку, диаграмму:

Первый ремонт … приборка и центральная панель. — Mazda Tribute, л., года на DRIVE2

Индикатор включения задних противотуманных фонарей Рассмотрим индикаторы комбинации приборов Mazda Tribute более подробно. Индикатор мазда трибьют 2001 панель приборов стояночной тормозной системы и низкого уровня тормозной жидкости. Если вы считаете, что тормоза все еще работают, достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы подробнее см.

Двигайтесь к месту ремонта. Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя.

Индикатор зарядки аккумуляторной батареи. Индикаторы указателей поворота. Индикаторы мигают при включении указателей поворотов. Индикатор включения дальнего света фар.

Загорается при включении дальнего света фар. Индикатор открытой или неплотно закрытой двери.

Запчасти Mazda Tribute

Аварийка Все остальные в центральной консоли. Так же нужно будет отсоединить фишки от управления зеркалами заднего вида, складывания ушек. Одной из хитростей снятия, является то, что мешает кулиса, я ее ставил в самое нижнее положение и спокойно снимал панель. Со снятой панелью.

Нижний блок управления с обратной стороны 6. Вуаля, вот перед нами и спидометр. Откручиваем 4 болтика, и тащим на. Болтики выделены красным.

Запчасти Mazda Tribute 1-ое поколение в Москве

Отключаем так же фишки. Вытаскиваем спидометр, переворачиваем и видим: Вот они патроны с нашими лампочками. Решено было все сразу делать диодами.

Поэтому все лампочки выкручиваем, едем в магазин и покупаем диоды. Вместо основных лампочек, были куплены белые диоды с похожим цоколем и установлены в стандартный патрон. Единственное возникли трудности с подсветкой кнопок Кондишена и крутилок.

Для кондишена и забора воздуха нашел диоды с таким же патроном, но они очень короткие, хотя и светят нормально. А для крутилось пришлось немного поколхозить.

Во всяком случае у меня на всех патронах был щелчок. Иначе, диод быстро разбалтывается в патроне и начинает мигать, а в итоге перегорает.

Примеры как делалось Как то так … Далее все вставляем в спидометр и панель, единственное, смотрите за полярностью, если не так поставить диод, то просто не будет светить. Немного помучившись с полярностью, все диоды были приведены в светящееся состояние.

Мазда Трибьют предохранители и реле

Внедорожник Mazda Tribute выпускался с 2000 года в двух поколениях. 1 поколение производилось в 2001, 2002, 2003, 2004, 2005, 2006 году. 2 ое поколение собиралось в 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Мазда Трибьют со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Места расположения блоков, исполнение и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения. Сверяйтесь со своими схемами.

Блок в салоне

Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.

p, blockquote 4,0,0,0,0 -->

p, blockquote 5,0,0,0,0 -->

Вариант 1

p, blockquote 6,0,0,0,0 -->

p, blockquote 7,0,0,0,0 -->

Схема

p, blockquote 8,0,0,0,0 -->

p, blockquote 9,0,1,0,0 -->

Описание

За прикуриватель салона отвечает предохранитель номер 14 на 20А.

Вариант 2

p, blockquote 12,0,0,0,0 -->

p, blockquote 13,0,0,0,0 -->

Схема

p, blockquote 14,0,0,0,0 -->

p, blockquote 15,0,0,0,0 -->

Обозначение

p, blockquote 16,0,0,0,0 -->

1	15A Лампы прицепа
2	5A Магнитола (подсветка)
3	15A Передние и задние стояночные огни
4	10A Замок зажигания
5	2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2 высокой/ низкой высоты вращения вентилятора
6	15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль
7	10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал
8	15A Противотуманные фонари
9	30A Центральный замок, электропривод сидений
10	15A Подогреватель боковых зеркал
11	15A Люк
12	15A Магнитола
13	Резерв
14	Резерв
15	30A Привод стеклоподъемников
16	15A Сабвуфер
17	15A Ближний свет
18	18A Система полного привода
19	15A Противоугонная система
20	20A Звуковой сигнал
21	10A Двигатель очистителя и омывателя стекла задней двери
22	10A Внутренне зеркало заднего вида, комбинация приборов
23	5A Магнитола (питание)
24	20A Прикуриватель
25	20A Двигатель омывателя и очистителя ветрового стекла
26	5A Кондиционер
27	5A Выключатель системы круиз контроля
28	10A Комбинация приборов
29	10А Фонари заднего хода
30	Резерв
31	Резерв
32	10А Реле блокировки селектора
33	15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье
34	5А Блок ABS, круиз контроль
35	5А Обогрев сидений, полный привод

За передний прикуриватель отвечает предохранитель номер 24 на 20А.

p, blockquote 18,1,0,0,0 -->

С обратной стороны блока могут находится некоторые реле, такие как:

Реле защиты от защемления стеклом
Реле стартера
Реле габаритов
Реле звукового сигнала

Блок под капотом

Он располагается с левой стороны, рядом с аккумуляторной батареей, под защитной крышкой. На обратной стороне которой будет нанесено актуальное назначение предохранителей и реле.

p, blockquote 20,0,0,0,0 -->

p, blockquote 21,0,0,0,0 -->

Вариант 1

p, blockquote 22,0,0,0,0 -->

Схема

p, blockquote 23,0,0,0,0 -->

p, blockquote 24,0,0,0,0 -->

Расшифровка

p, blockquote 25,0,0,0,0 -->

Horn	15А Звуковой сигнал
H/LLH	15А Левая фара
H/L RH	15А Правая фара
EEC	5А Система управления двигателем
HEGO	15А Система впрыска топлива
FUEL	20А Топливный насос
DIODE	Диод
DIODE	Диод
H/L RELAY MICRO	Реле фар
INJ	30А Система управления двигателем, датчик массового расхода воздуха, клапан системы управления частотой вращения холостого хода
MAIN	120А Главный предохранитель
ALT	15А Генератор
(DRL)	15А Система освещения в дневное время
(DRLZ)	15А Блок управления освещением в дневное время
(HLEV)	10А Корректор фар
PWR1	15А Розетка для подключения дополнительных устройств
FOG	20А Противотуманные фары
A/C	15А Муфта компрессора кондиционера
(ABS)	25А Анти блокировочная система тормозов
PWR2	15А Розетка для подключения дополнительных устройств
IG MAIN	40А Цепь стартера
HTR	40А Электродвигатель вентилятора, реле электродвигателя вентилятора
BTN 1	40А Магнитола, прикуриватель, комбинация приборов, электропривод зеркал
(ABS)	60А Электродвигатель насоса системы ABS
BTN 2	40А Магнитола, комбинация приборов, «круиз-контроль», электропривод регулировки сидений, звуковой сигнал
MAIN FAN	40/50А Основной вентилятор
RDEF	30А Обогрев стекла задней двери
ADD FAN	40/50А Дополнительный вентилятор
EEC MAIN ISO	Реле системы управления двигателем
FUEL PUMP ISO	Реле топливного насоса
MAIN FAN ISO	Реле низкой частоты вращения вентилятора (двигатель YF) Реле №1 высокой частоты вращения вентилятора (двигатель AJ)
ADD FAN ISO	Реле высокой частоты вращения вентилятора (двигатель YF) Реле низкой частоты вращения вентилятора (двигатель AJ)
DEF RELAY ISO	Реле отопителя стекла задней двери
ST RELAY ISO	Реле стартера
ADD FAN 2 ISO	Реле №2 высокой частоты вращения вентилятора (двигатель AJ) Реле средней частоты вращения вентилятора (двигатель YF)
FOG RELAY MICRO	Реле противотуманных фар
A/C RELAY MICRO	Реле муфты компрессора кондиционера

Вариант 2

p, blockquote 26,0,0,0,0 -->

Схема

p, blockquote 27,0,0,1,0 -->

p, blockquote 28,0,0,0,0 -->

Описание схемы

Вариант 3

p, blockquote 30,0,0,0,0 -->

p, blockquote 31,0,0,0,0 -->

Схема

p, blockquote 32,0,0,0,0 -->

p, blockquote 33,0,0,0,0 -->

Назначение

p, blockquote 35,0,0,0,0 --> p, blockquote 36,0,0,0,1 -->

Панель приборов Мазда Трибьют, Приборная панель, Передняя панель mazda tribute

Пожалуй, следует начать с самого плохого варианта, когда требуется полная замена приборной панели Мазда Трибьют на автомобиле. Когда в каких случаях это бывает необходимо? Ну, например, при аварии, после которой автомобилист решил восстановить собственное транспортное средство. Купить переднюю панель Трибьют проще и быстрее всего можно на разборке автомобилей, которая наверняка есть в вашем городе. Там вашему вниманию могут предложить достаточно богатый ассортимент, поэтому особых трудностей тут не возникает. Еще этот элемент в сборе может понадобиться, если в автомобиле произошел пожар, по какой-либо причине. Такие ситуации происходят нечасто, но все-таки бывают, поэтому надо быть готовым ко всему. Здесь опять приходит на помощь разборка, на которой можно найти переднюю панель mazda tribute, правда, это возможно, как правило, только в том случае, если вы живете в Москве или каком-нибудь другом большом городе. Понятно, что в маленьких провинциальных городках масштабы поскромнее, поэтому там могут возникнуть определенные проблемы. Но к вашим услугам всегда остаются автомобильные магазины, в которых можно сделать заказ или в крайнем случае самому добраться до большого города, если покупка по-настоящему важна. Впрочем, тут есть один момент, который может существенно осложнить все дело. Он заключается в том, что панель приборов Трибьют все-таки не самый компактный элемент внутренней отделки, поэтому тут надо будет заранее подумать о том, как свою покупку увезти.

Приятно будет сказать, что некоторые разборки могут предложить вам помощь в этом плане, разумеется, за отдельную плату. Самое лучше, что можно сделать в этом случае – это либо обратиться за помощью к своему приятелю, либо доплатить тут. В любом случае, излишняя скупость еще никому не помогала, поэтому скупиться на этом, пожалуй, лучше не стоит.

Также для Мазда
Авторазборка мазда	Разборка мазда
Бампер передний	Бампер задний	Крыло переднее	Крыло заднее
Дверь передняя	Дверь задняя	Стекло переднее	Стекло заднее
Стекло боковое	Пороги	Фара левая	Фара правая
Зеркало левое	Зеркало правое	Капот	Багажник
Крыша	Кузов	Панель приборов	Фонарь задний
Молдинги	Решетка радиатора	Защита картера	Противотуманная фара
АКПП Мазда	Борт. компьютер	ДВС Мазда	Стартер
ГБЦ	Генератор	АБС	Радиатор
Рулевая рейка	Кондиционер	Подвеска	Подушка безопасности

Также мы сотрудничаем со следующими регионами: Астрахань, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Калининград, Калуга, Кемерово, Киров, Краснодар, Красноярск, Курган, Курск, Санкт-Петербург, Липецк, Москва, Мурманск, Нижний Новгород, Новосибирск, Омск, Орел, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саратов, Екатеринбург, Смоленск, Ставрополь, Тамбов, Тверь, Тольятти, Тула, Тюмень, Ижевск, Ульяновск, Уфа, Челябинск, Ярославль.

Первый ремонт … приборка и центральная панель. — Mazda Tribute, л., года на DRIVE2

Индикатор включения задних противотуманных фонарей Рассмотрим индикаторы комбинации приборов Mazda Tribute более подробно.

Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости. Если вы считаете, что тормоза все еще работают, достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта.

Мазда трибьют панель приборов индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы подробнее см. Двигайтесь к месту ремонта. Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя. Индикатор зарядки аккумуляторной батареи.

Индикаторы указателей поворота. Индикаторы мигают при включении указателей поворотов. Индикатор включения дальнего света фар.

Загорается при включении дальнего света фар. Индикатор открытой или неплотно закрытой двери. В трибе особенность снятия спидометра, является то, что пластмассовая рамка вокруг спидометра цельная с центральной консолью, поэтому чтобы мазда трибьют панель приборов спидометр, нужно снять и всю центральную консоль.

Откручиваем 2 болтика в районе спидометра: Обведено красным 2. Я лично начинаю снятие с отверстия прикуривателя, по мне так, он само просто вынимается.

Комбинация приборов на Mazda Tribute

Вот с нее и начинаем … или начинаю 3. Далее потихоньку двигаемся вверх и вниз, сильно не дергаем, все таки провода идущие к кнопкам не столь уж и длинные. Таким нехитрым образом отсоединяем всю панель от торпеды.

Мазда трибьют панель приборов отключаем фишки от панели. Аварийка Все остальные в центральной консоли. Так же нужно будет отсоединить фишки от управления зеркалами заднего вида, складывания ушек. Одной из хитростей снятия, является то, что мешает кулиса, я ее ставил в самое нижнее положение и спокойно снимал панель.

Панель приборов Мазда Трибьют

Со снятой панелью. Нижний блок управления с обратной стороны 6. Вуаля, вот перед нами и спидометр.

Откручиваем 4 болтика, и тащим на. Болтики выделены красным.

Отключаем так мазда трибьют панель приборов фишки. Вытаскиваем спидометр, переворачиваем и видим: Вот они патроны с нашими лампочками. Решено было все сразу делать диодами.

Поэтому все лампочки выкручиваем, едем в магазин и покупаем диоды. Вместо основных лампочек, были куплены белые диоды с похожим цоколем и установлены в стандартный патрон.

Впрочем, тут есть один момент, который может существенно осложнить все дело. Если вы считаете, что тормоза все еще работают, достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта.

Загорается при включении дальнего света фар. Аварийка Все остальные в центральной консоли. На фото приборка с уже поменяной на светодиоды подсветкой, но с вылезшими косячками.

Нижний блок управления с обратной стороны 6. Вуаля, вот перед нами и спидометр.

Откручиваем 4 болтика, и тащим на себя. Отключаем так же фишки.

Вытаскиваем спидометр, переворачиваем и видим: Вот они патроны с нашими лампочками. Решено было все сразу делать диодами.

снять торпеду (панель), магнитолу. Код для магнитолы ))) Ford Escape 2008 года

Индикатор включения дальнего света фар.

Загорается при включении дальнего света фар. Индикатор открытой или неплотно закрытой двери. Индикатор горит до тех пор, пока все двери, в том числе и задняя, не будут закрыты полностью.

Индикатор непристегнутого ремня безопасности водителя. Индикатор загорается при включении. Индикатор загорается, когда замок зажигания находится в положений ON.

Индикаторы комбинации приборов Mazda Tribute

Индикатор включения задних противотуманных фонарей Рассмотрим индикаторы комбинации приборов Mazda Tribute более подробно. Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости.

Если вы считаете, что тормоза все еще работают, достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы подробнее см.

Двигайтесь к месту ремонта.

Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя. Индикатор зарядки аккумуляторной батареи.

Как снять щиток приборов мазда 3

Данная информация актуальна ВСЕМ владельцам mazda 3 в кузове BL!

Причина возникновения данной проблемы:
При смене лампы подсветки положения селектора КПП произошло замыкание.
Виной тому китайская лампа, у которой хлипкие контакты загнулись и перемкнули контакты разъема.

Поэтому, ПОКУПАЙТЕ ЛАМПЫ С ЖЕСТКИМИ, НЕ ХЛИПКИМИ ВЫВОДАМИ, пусть они лучше дороже будут. Я вот не задумывался об этом, когда менял это лампочку — жизнь всему учит.

Предохранители остаются целыми! Подсветка щитка приборов работает и регулируется, но вот кнопки не горят.

Информации никакой не было, нашел только людей с такой же бедой. Было решено разбираться самому.
Проверено на трёх машинах с такой же проблемой — болезнь одна и та же!

В общем подробное описание ремонта с фотографиями:
Необходимо снять щиток приборов.
Для этого:
Клемму с аккумулятора скидывать не обязательно, но ключ лучше вынуть из замка зажигания.

1. Снимаем верхнюю обшивку на руле. Тянем вверх — она на защелках:

2. Открывается доступ до двух винтов, которые держат щиток — откручиваем их:

3. Тянем на себя щиток, идет туго, держится на трех защелках:

4. Отсоединяем две колодки проводов — всё, щиток снят:

В этом фото отчете производится снятие и разборка приборной панели своими руками на автомобиле Mazda 3. Данная процедура не очень сложная, хотя достаточно кропотливая в силу того, что имеются очень много скрытых болтов и разнообразных защёлок.

Данная работа производится в случае необходимости замены приборной панели либо при замене светодиодов которые отвечают за подсветку обозначений на приборной панели

А также хочу предупредить

Первым делом необходимо снять вот эти боковины, снимаются очень просто, заранее убрав защёлку.

Далее нам нужно выкрутить саморез который расположен под ручкой, что открываем капот.

Но сперва нужно снять этот рычаг. Снимается таким методом: выворачиваем его полностью, по центру увидите луночку. В неё нужно вставить отвертку до упора и надавить в сторону передка автомобиля, после чего ручка должна отстегнуться.

Вот этот саморез. Выкручиваем.

Дальше нужно снять всё эту панель. Снимается довольно таки просто, так как она держится только на защёлках (хотя их там много). Просто тянем на себя. Начинали с правой стороны.

Тоже самое и с левой стороны.

Также эта панель имеет с левой стороны блок кнопок, от которых с обратной стороны идут провода. Это нужно учесть когда будете снимать панель.

Дальше нужно снять вот эту синею накладку. Крепится на защёлках, снимается довольно просто. Там где нарисована белая стрелка нужно подковырнуть чем то плоским.

По левую сторону под накладкой скрыты болты. Выкрутите их.

Идём дальше. Над рулём расположена резиновая крышка.

Её нужно просто потянуть вверх.

Дальше нужно снять козырёк приборной панели. Берёмся за козырёк и просто тянем.

Получается вот такой вот результат.

Эти болты откручиваем.

Затем выкручиваем один болт тот что с верху, ровно посередине.

Повернув приборную панель на 180 градусов, Вы увидите провода. Их тоже нужно отсоединить.

Просто нажимаем и тянем.

приборная панель ДЕМОНТИРОВАНА.

Приступаем к разборке приборной панели.

Приборную панель НЕЛЬЗЯ класть лицом в низ.

С обратной стороны имеются 6 саморезов. Их нужно открутить.

После этого надавив на защёлки по периметру снимаем крышку.

С фронтовой стороны по бокам также имеются две чёрные защёлки.

Убираем переднею панель.

При необходимости снятия стрелок, использовался вот такой вот метод.

Сборку производим в обратной последовательности.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Значки на панели Мазда 3

подскажите пожалуйста маркировку ламп которые подсвечивают панел( например индикатор на панели когда включены габариты или ближний свет. заранее спасибо.

нахрена мне шаги с 1 по 11, когда и без них панель снимается без проблем?

Инструменты:

Отвертка плоская малая
Отвертка крестовая средня
Пластиковая монтажная лопатка
Пинцет
2 плоских ножа или лопатки
Паяльник с мощностью не более 25 Вт

Детали и расходники:

Тканевые перчатки (не обязательно)
Флюс и припой
Светодиоды SMD монтажа

Примечание:

Светодиоды, которые используются в панели приборов Мазда 3 очень маленького размера, и их пайка может проходить не очень быстро.

Для замены лампочек приборной панели Мазда 3 выполните следующее:

1. Подденьте лопаткой и снимите облицовку порога кузова.

3. Снимите рычаг открывания капота: сверху подденьте его отверткой и потяните на себя.

4. За рычагом открывания капота расположен болт. Его нужно выкрутить.

5. Выведите из крепежных защелок нижнюю пластиковую панель Мазда 3. Снимите её.

Примечание:

7. Потянув на себя, снимите центральную декоративную накладку панели приборов (держится на 4-х клипсах).

8. Снимите верхнюю пластиковую защиту над рулем (крепится защёлками).

9. Снимите накладку панели приборов (держится на защелках).

10. Приборная панель Мазда 3 крепится тремя винтами. Выкрутите эти винты.

11. Нажмите на выступы в середине и отсоедините 2 задних белых разъема от приборной панели.

12. Вытяните панель приборов Мазда 3.

13. Выкрутите 6 крепежных винтов на прозрачной защите.

14. Разберите пластиковую панель, предварительно нажав на вкладки, размещенные на её задней части.

15. Зажмите с обеих сторон 2 черные вкладки.

16. Вытяните лицевую часть комбинации приборов.

17. Если нужно заменить стрелки, то вытяните их с помощью двух плоских ножей или лопаток.

Примечание:

Если разместить светодиоды неправильно, они не будут работать. Используйте, как подсказку, диаграмму:

Читайте также:
