Десять заповедей "оковода"

ГАРАНТИЯ — БЛАГО, ДАРОВАННОЕ СВЫШЕ. Главной ошибкой начинающего «оковода» может стать отказ от соблюдения правил гарантии. Случается это, когда счастливый владелец нового автомобиля по забывчивости или разумению не является в положенном интервале (от 2 до 3 тыс. км) на первое плановое техобслуживание. А гарантия на «Оке» — штука полезная! Редко попадается автомобиль, владельцу которого нечего починить в отведенные для нее сроки. Наши подопытные, проехав по 7 тыс. км, побывали на гарантийке по два раза. На камазовской машине (зеленая) заменили левый наконечник рулевой тяги, подогнали систему выпуска, затянули болт крепления шестерни распредвала (!), отогнули кронштейн крепления запаски, чтобы последняя не терлась о тормозные трубки главного тормозного цилиндра, и старым дедовским методом устранили дребезжание глушителя — поместили над ним использованный воздушный фильтр, который спустя тысячу километров наполовину расплавился и вывалился на дорогу. На серпуховской машине подтянули ступицу левого колеса, крышку масляного насоса на двигателе, отрегулировали тормоза, заварили лишнюю дырку в багажнике (см. ЗР, 2000, № 4), подогнали выпуск и отремонтировали мотор омывателя заднего стекла. Так что немало набралось даже по мелочам.

ТЯНИ «ОКУ» СВОЮ, ПОКА ТЯНЕТСЯ. «А вы ее уже протягивали?» — догадались сервисмены на серпуховской СТО. Выполняя эту процедуру чуть раньше, мы убедились, что «ходовая» на обеих машинах тянется хорошо. В том числе наиболее ответственные гайки: U-образного хомута крепления рулевой рейки и крепления нижних рычагов передней подвески. Грешит плохой протяжкой и вазовский силовой агрегат — для «чужих» машин тольяттинцы как будто стараются меньше. Так, на «камазовском» моторе оказался незатянутым болт крепления шестерни распредвала, на «серпуховском» — крышка масляного насоса, из-за чего двигатель потерял около литра масла.

ПОИМЕЙ КАТУШКУ ЗАПАСНУЮ. Всего пара месяцев понадобилась двум маленьким машинкам, чтобы изменить классические представления об автомобиле. Оказывается, расходными материалами могут быть не только масла или фильтры, но и катушки зажигания. За столь короткий срок машины съели по две (!) катушки каждая. Расположено это изделие на «Оке» так, что попадание на него воды или снега кажется порой хитрым замыслом конструкторов. Двигатель «Оки» пытается при этом работать на одном цилиндре. Неисправность проявляется как при езде в дождливую погоду, так и при утреннем выпадении конденсата. В первом случае водитель чувствует «провал» и машина стремительно теряет скорость. Во втором — она «чихает», но не заводится.

Опытные «волгари» (на двигателе ЗМЗ-406 стоят такие же катушки) рекомендуют продукцию АО «Зонд» (Республика Марий-Эл) и ПО «Север» (Новосибирск).

ПРЕДПОЧТИ ПОДГОЛОВНИК МУХОБОЙКЕ, ИБО ЖИЗНЬ ДОРОЖЕ. Пассивная безопасность для маленького автомобиля — вопрос более чем актуальный. Российские производители зачастую заботятся о ней ровно настолько, насколько это необходимо для сертификации своей продукции. Иногда и того меньше. Аргументы весомые: возрастет цена, машину не станут покупать. Попробуем развеять этот миф.

Возьмем минимальный набор из трех предметов — инерционные ремни, подголовники передних сидений (на наших машинах их не было) и пару зеркал заднего вида. Установка нормальных ремней потребует от завода затратить лишних 50–70 рублей за пару — такова разница в цене между инерционными ремнями и теми лямками, что ставят на машины сегодня. Правое зеркало заднего вида — 40–50 руб. Наконец, подголовники. Во-первых, выпускать машины без них завод не имеет права. Во-вторых, пара этих изделий в магазинах стоит около 300–400 руб., а для завода — и того дешевле. Выходит, суммарная экономия немногим более 500 рублей. А теперь сообщаем тем, кто не знает: автомобиль «Ока» в комплектации «люкс» с тканевой обивкой сидений и, кстати, подголовниками стоит дороже минимальной комплектации примерно на 2,5–3 тысячи рублей. На разницу можно приобрести не только красивые чехлы сидений, но и кучу других полезных мелочей: резиновые коврики, полку багажника, набор инструмента, буксирный трос, огнетушитель, аптечку, знак аварийной остановки, наконец, пару запасных катушек зажигания.

НАЙДИ «МАССУ». По электрической части «Ока» — милая шалунья. То контакт какой отойдет, то «массы» где-то нет. Такие мелочи случаются и с другими отечественными авто, но, как правило, уже в почтенном возрасте. Появление их на новой «Оке» объясняется не только собранной кое-как электропроводкой (см. ЗР, 2000, № 4), но и особой гордостью маленького автомобиля — сидящими на краске «массами». Под «массовым» проводом, идущим на кузов от аккумулятора, рекомендуем зачистить краску сразу. В остальных местах — по мере возникновения проблем.

КУПИ КНИГУ! КНИГА — ИСТОЧНИК ЗНАНИЙ. Даже если самостоятельно обслуживать автомобиль вы не собираетесь, представлять себе в общих чертах его устройство все же нелишне. Любая машина имеет оригинальные технические решения. «Ока» — не исключение. Любопытна схема защиты электрических цепей, кстати, резервных предохранителей в блоке нет. В системе питания свой «оковский» карбюратор, подходить к которому только со знаниями «жигулевского» «Озона» или «восьмерочного» «Солекса» не стоит. Тормозная система имеет регулятор давления под капотом, зато сзади отсутствует привычный «колдун». Многие детали «Оки» взаимозаменяемы с вазовскими машинами. Какие — стоит знать, это поможет в поиске запчастей. В общем, литература нужна.

БОЙСЯ ТЕСНОТЫ ПОДКАПОТНОЙ. Над компоновкой подкапотного пространства конструкторы потрудились когда-то на славу — узлам и агрегатам в моторном отсеке тесно. На обеих машинах запасное колесо терлось о тормозные трубки на главном тормозном цилиндре. Кроме этого, на камазовской «Оке» воздухозаборная «труба» воздушного фильтра набивала вмятину на расширительном бачке. На серпуховской — слишком короткий шланг вакуум-корректора, извиваясь в дебрях других шлангов и тросиков, оказался натянут. Очевидно, долго он продержаться не мог и в скором времени оказался порван штуцером карбюратора. А поскольку место обрыва надежно спряталось между двигателем и передней панелью кузова, обнаружена причина провалов была не сразу и успела попортить нервы водителю.

НЕ МЕШАЙ КАРБЮРАТОРУ РАБОТАТЬ. Каждый, кто знаком с назначением карбюратора, как правило, готов помочь ему в работе. Если машина плохо держит «холостые», дергается при разгоне или ни с того ни с сего начинает «чихать», продвинутый в вопросах эксплуатации владелец первым делом грешит на карбюратор и. берется за отвертку. А вот и зря. Проблемы зачастую вызваны особыми «оковскими» дефектами. Например, «частичным» выходом из строя катушки зажигания (см. выше). Искра вроде бы есть, а мотор не тянет. В этом случае хорошо помогает замена катушки.

Вообще, «малахольный» моторчик очень чутко реагирует на регулировки и прочие внешние обстоятельства. Следите за положением заслонки «зима-лето», за регулировкой зажигания. Не перегружайте «электростанцию» включением многочисленных штатных и нештатных потребителей — мотор забьется в лихорадке!

А уж коли залезли в карбюратор — не пытайтесь, блеснув мастерством, установить СО на уровне 0,000. %. Автомобильчик вообще перестанет ехать!

СМИРИСЬ С «ВОСЬМЕРКОЙ». Биение рулевого колеса на высокой скорости или при торможении на «Оке» — некая разновидность нормы. Причина — коробление тормозных дисков или «восьмерки» на колесах, свойственные велосипедам и мотоциклам. Первый из перечисленных дефектов, как ни странно, может при очередном нагреве дисков исчезнуть или уменьшиться, а борьба со вторым сводится к одному — не попадать в большие ямы.

ОДАРИ «ОКУ» СВОЮ МЕЛОЧАМИ ПРИЯТНЫМИ. Авто, называемое иногда «табуреткой», просто рождено для людей, жаждущих что-нибудь с машиной сделать. Помимо собственных комплектующих и аксессуаров, на него можно приспособить запчасти чуть ли не от всех отечественных автомобилей. Начиная с ручек в салоне, ковриков, зеркал, подголовников и ремней безопасности и кончая бензонасосом, карбюратором или элементами системы зажигания. Хотя далеко не все доработки целесообразны или, по крайней мере, имеют особенности. Например, штыри «восьмерочных» подголовников слишком длинны и окажутся впору разве что человеку высокого роста. Модная приборная панель с комбинацией приборов от «шестерки» дорог'а и требует переноса блока предохранителей. Красивая «борода» под «торпедо» мешает длинным ногам. А удобная полка багажника при ее установке вместе с пластиковой обивкой задней двери требует аккуратной подгонки этих деталей с помощью скорняжного ножа. Впрочем, умелым рукам это не помеха.

От всех владельцев автомобилей при регистрации в ГИБДД требуют предъявить брызговики. Вещь, без сомнения, необходимая, однако Правила дорожного движения требуют наличия брызговиков «. предусмотренных конструкцией. ». Поскольку штатные места для крепления брызговиков изготовителями «Оки» не предусмотрены, инспектор требовать этого не вправе.

Профессиональный измерительный комплекс «Оно-Сокки» «скорректировал» заявленные в инструкциях характеристики (см. табл. 2). Недобор по максимальной скорости для серпуховской и камазовской машин составил 6 и 12,5 км/ч соответственно, перебор по разгонной динамике — 4,5 и 6,5 секунды.

На хорошо окрашенной серпуховской «Оке» появились необъяснимые пока дефекты покрытия.

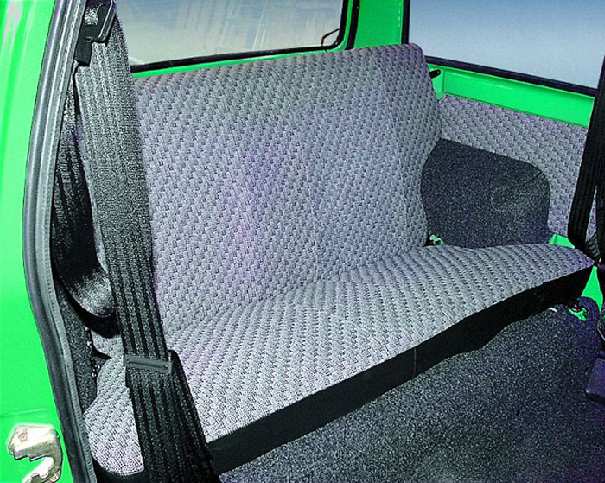

Снятие и установка заднего сиденья

Петли заднего сиденья крепятся двумя гайками (установлены под заглушками) к шпилькам пола кузова.

1. Снимите две пластмассовые заглушки с гаек крепления петель подушки заднего сиденья (показана одна).

2. Отверните две гайки крепления петель заднего сиденья (показана одна) и.

3. . снимите пружинные и плоские шайбы.

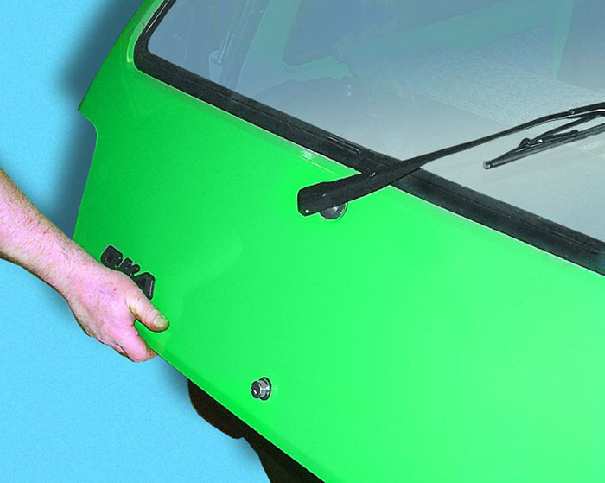

4. Откройте заднюю дверь и.

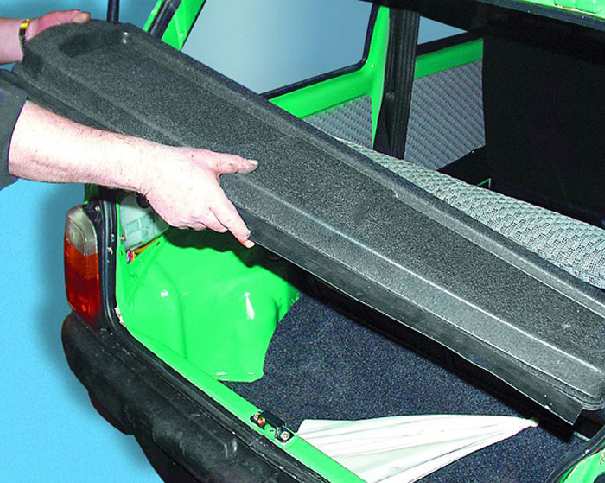

5. . снимите полку багажного отделения.

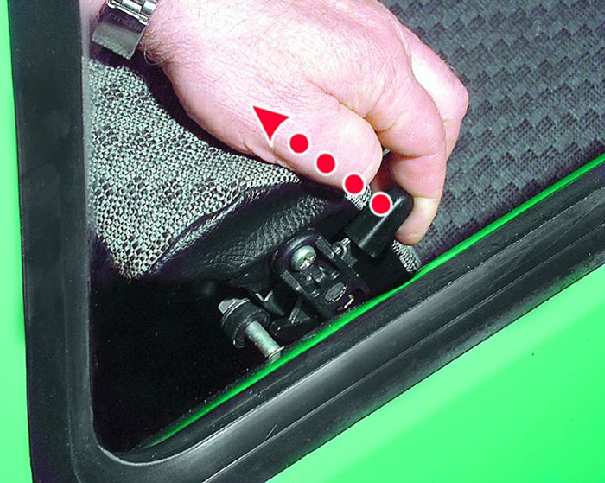

6. Нажмите вверх на ручки замков с двух сторон спинки заднего сиденья.

7. . откиньте спинку вперед, положите ее на подушку сиденья.

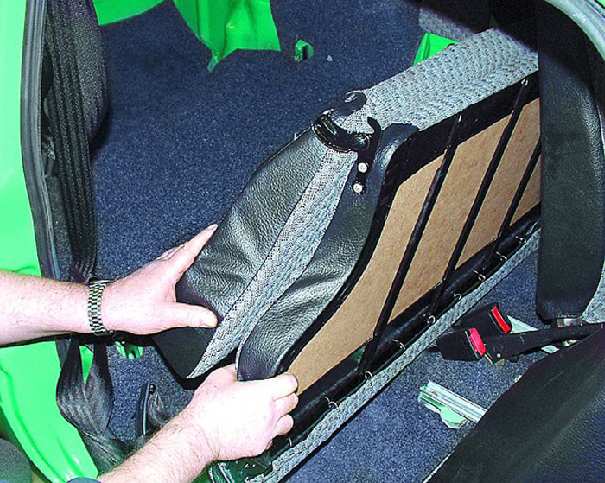

8. . поставьте спинку с подушкой в вертикальное положение и.

9. . выньте заднее сиденье в сборе из автомобиля через боковую дверь.

10. Установите заднее сиденье в порядке, обратном снятию.

Видео про "Снятие и установка заднего сиденья" для ВАЗ 1111

Краш-Тест ВАЗ 1111 (Ока). Ремонт замка заднего сидения ВАЗ 2111 Как разложить заднее сиденье ВАЗ 2113 (2114, 2108) если упустили веревочку?

Ремонт механизма сидений ока

Авторизуясь в LiveJournal с помощью стороннего сервиса вы принимаете условия Пользовательского соглашения LiveJournal

Апрель 2011

1	2
3	4	5	6	7	8	9
10	11	12	13	14	15	16
17	18	19	20	21	22	23
24	25	26	27	28	29	30

На рождение ребенка нам подарили недешевое детское автокресло (Kiddy Protect), но особенность конструкции Оки состоит в том, что кресло предназначено под трехточечные ремни безопасности, а в Оке на заднее сиденье штатные ремни безопасности двухточечные (причем в заводской комплект не входят). Попытки приладить хотя бы двухточечные ремни на заднее сиденье ничего не дали - мне не удалось при снятом сиденьи и обивке даже найти нижнее отверстие, в которое предполагается их крепить. В результате были куплены трехточечные ремни безопасности для девятки. Конструкция Оки несколько не предназначена для трехточечных ремней на заднее сиденье, у многих возникали сомнения, можно ли их поставить, да и предварительно порывшись в сети я информации об этом не нашел, постольку поскольку у меня получилось, выкладываю фотки и пояснения как это делается (относительно несложно, кстати):
сзади имеются два отверстия для крепления на штатные болты (десятка), которые входят в комплект ремней.

Снизу имеется также дырка для крепления второй точки, но резьбы штатной там нет, и она диаметром больше болта, потому туда надо крепить с помощью болта и гайки.
Нибольшую сложность представляет крепление третьей нижней точки - той, что с замком. В той части днища, что непосредственно под задним сиденьем имеются отверстия, но закрутить туда что-то можно либо вырезав кусочек болгаркой (чтоб рука пролезла), либо сняв бензобак. Потому мы, например, с этим заморачиваться не стали, а прикрутили на болт с гайкой и шайбой в отверстия в самом днище багажника, вынув резиновые пробки.:

если вы пойдете по нашему пути, то следует знать две вещи - во-первых, тот кусок девяточного ремня, что с замком, слишком короткий, мы взяли аналогичную часть от двухточечных окушных ремней, она длинее. Удлинить девяточные ремни в этой части можно, перешив ремень. Если заморочиться выпиливанием куска и устанавливать замок не в отверстия в багажнике, а в отверстия под сиденьем, то длины девяточных ремней хватает вполне. Во-вторых, снизу под днище багажника при креплении должна быть привинчена металлическая пластина 15х10 см приблизительно - можно побольше, потому что металл днища тонкий, а так усилие будет распределяться на большую площадь.
В результате сих нехитрых манипуляций, занявших около полутора часов времени, мы получили возможность поставить на заднее кресло Оки детское сиденье под трехточечный ремень.
Резюмируя - понадобится комплект девяточных ремней и четыре болта на десять обязательно с гайками, приблизительно час времени (у нас больше ушло времени на поиск крепежа, освобождение багажника от хлама и перенарезание криво нарезанной резьбы в одном из отверстий).
Если кто ставил проще или есть замечания какие - просьба поделиться. Я сам не спец, делаю такое впервые и наобум

Подвеска ОКА

При проектировании автомобиля ВАЗ «Ока» 1111 и 11113 конструкторы постарались максимально упростить и удешевить конструкцию. Для этого использовались самые простые и проверенные решения, унификация запчастей с другими моделями ВАЗ, причем касается такая концепция построения малолитражки всех ее составных частей, в том числе и подвески.

ВАЗ «Ока» имеет поперечную компоновку двигателя и трансмиссии, привод у него осуществляется на передние колеса. А при таком типе привода самым простым и дешевым вариантом подвески являются амортизационные стойки, они же – стойки МакФерсона. Именно этот вид независимой подвески и получила малолитражка спереди.

Сзади же установили так называемую полузависимую балку с раздельной конструкцией основных составных элементов.

Конструкция подвески

Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

Передняя подвеска

Передняя подвеска малолитражки включает в себя:

2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
2 ступиц;
2 поперечных рычагов;
2 продольных растяжек;
2 шаровых опор;
1 стабилизатора поперечной устойчивости (со стойками);

Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.

Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).

К ступице также подходит поперечный рычаг, крепиться он к ней через шаровую опору. Второй конец рычага фиксируется в кронштейне, сделанном на подрамнике.

Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.

Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.

Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.

Особенности и качества

Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.

Помимо резинотехнических компонентов «слабыми местами» передней подвески на «Ока» считаются амортизаторы и верхние опоры.

Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.

С завода на «Ока» устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.

Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

Задняя подвеска

Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).

Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.

Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.

Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.

Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.

Неисправности и их признаки

Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:

Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
Утечка рабочей жидкости из амортизатора;
Износ шаровой опоры;
Повреждение пружины;
Износ верхней опоры;

Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге. Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно.

Симптомами проблем являются:

Стук в передней подвеске, скрипы (при проезде участка с неровностями);
Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
Ухудшение управляемости;
Неравномерный износ шин;
Вибрация руля при торможении;

Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.

Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.

Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.

Восстановление работоспособности подвески осуществляется путем замены изношенных расходников (они ремонту не подлежат).

Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.

Симптомами проблем с амортизатором являются следы масла на стакане стойки, сильные стуки («пробои» амортизатора) при движении по неровностям.

Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.

Пружины особых проблем владельцам «Ока» не доставляют. Но в редких случаях возможно их разрушение. Из-за лопнувшей пружины стойка не способна удерживать кузов, из-за чего он перекашивается. Естественно, полностью нарушается работоспособность подвески и автомобиль эксплуатировать с таким повреждением практически невозможно.

Второй проблемой, связанной с пружиной, является потеря ее упругости – она «садиться». Проявляется такая неисправность просадкой авто, часто неравномерной, «отбоям» (сильными стуками) подвески при движении даже по незначительным неровностям.

Восстановлению пружины не подлежат и при потере упругости или разрушению они подлежат замене.

Верхняя опора со временем также выходит из строя. Ее «слабыми местами» являются подшипник и резиновая прослойка. Неисправность этого узла проявляется в виде скрипов, скрежета при поворотах, стуков на ухабах. Опора – не ремонтируемая и требует замены в случае износа.

Диагностика

Любая неисправность компонентов подвески сказывается на геометрических параметрах этой составляющей (изменению углов схождения, развала, продольного наклона оси поворота). Следствием нарушения геометрии является ухудшение управляемости авто, неравномерному износу шин.

Диагностика подвески – операция несложная. На СТО ее выполняют на специальных стендах, но ее вполне можно сделать и своими руками.

Самостоятельная проверка состояния диагностика сводится к визуальному осмотру и прикладыванию усилия на определенные точки.

При осмотре следует уделять внимание на все резинотехнические элементы. Трещины на них, расслоения будут указывать на износ расходника и необходимость его замены.

После осмотра диагностика выполняется так:

Ставим авто на смотровую яму;
Забираемся под авто и берем монтировку;
Вставляем монтировку между поперечным рычагом и подрамником. Раскачиваем рычаг;
Таким же образом проверяем состояние стойки стабилизатора;
Вывешиваем передок авто;
Взявшись за колесо раскачиваем его в поперечном направлении (тянем «от себя-на себя»);

Прикладывая усилие осуществляется проверка люфтов в местах соединения (в исправной подвеске их быть недолжно). Если же люфты есть, они проявиться в виде стуков. Таким образом проверяются ключевые места соединения – рычагов к кронштейнам и ступице, верхней опоры к кузову, а также состояние шаровой опоры.

Таким же образом проверяется и задняя подвеска – но в ней усилие следует прикладывать к поперечинам балки, чтобы проверить состояние сайлентблоков.

Если в ходе диагностики выявлены люфты, осуществляется ремонт подвески, сводящийся к ее разборке, дефековке и установке новых запчастей.

Разборка

Технологию работки рассмотрим на примере передней подвески ВАЗ «Ока», поскольку она конструктивно сложнее. Алгоритм работ такой:

Ставим авто на смотровую яму и вывешиваем передок с нужной стороны;
Снимаем колесо;
Съемником выпрессовываем наконечник рулевой тяги;
Извлекаем из кронштейна на стойке трубопровод тормозной системы;
Делаем пометку на верхнем болту крепления стойки к ступице (он регулировочный и при сборке важно установить его обратно в то же положение, чтобы нарушить углы установки);
Раскручиваем крепежи стойки;

Под ступицу укладываем упор;
Выкручиваем гайки крепления верхней опоры к кузову;
Убрав упор, опускаем ступицу, при этом верх стойки уйдет вниз, что позволит ее извлечь;
Выводим стойку из кронштейна ступицы;
Разбалчиваем крепление поперечного рычага к шаровой опоре;
При необходимости извлекаем шаровую опору (выкрутив крепеж ее пальца, и выпрессовав ее из ступицы);

Выкручиваем крепление стойки стабилизатора к поперечному рычагу;
Скручиваем гайки крепления продольной распорки к кронштейну подрамника;

Разбалтываем крепеж поперечного рычага к подрамнику, снимаем его вместе с распоркой;
При замене втулок стабилизатора следует открутить крепление его кронштейнов к подрамнику и снять втулки, после чего собрать все обратно;

После этого все составные элементы передней подвески «Ока» будут демонтированы, но еще нужно разобрать саму стойку, для чего необходимы пружинные стяжки. Без них разборку стойки выполнять запрещено, поскольку высока вероятность получения травмы.

Стойка разбирается очень просто:

Стяжками стягиваем пружину;
Откручиваем гайку крепления штока амортизатора к верхней опоре;
Снимаем опору, пыльник, отбойник;
Стягиваем стянутую пружину;
Стакан зажимаем в тисках;
Откручиваем опорную гайку;
Извлекаем амортизатор-вкладыш;

Сборка стойки выполняется в обратной последовательности.

После ремонта обязательно следует выполнить регулировку углов развала-схождения.

Тюнинг и доработки

Как уже отмечено, «родная» передняя подвеска на «Ока» оставляет желать лучшего, поэтому многие владельцы малолитражки интересуются, как усилить подвеску и улучшить ее работу. В этом вопросе хорошо помогает тюнинг подвески.

Условно тюнинг этой составляющей на ВАЗ-1111 можно разделить на две категории – с минимальным влиянием на геометрические параметры и серьезная переделка.

В первом случае переработка подвески сводится к замене амортизатора и установке улучшенных по характеристикам резинотехнических элементов. Пружина передней подвески в этом случае не меняется.

На «Ока» помимо заводских амортизаторов можно поставить аналогичные детали с других авто, но здесь важно учитывать их размерные параметры, в частности длину.

На передок ВАЗ-1111, к примеру, походят передние амортизаторы от Chevrolet Niva, VW Jetta/Golf 2. Но первые в полностью вытянутом состоянии короче на 1 см, чем «родные» от «Ока», а амортизаторы от VW наоборот – длиннее на 3 см. Поэтому их установка повлечет за собой изменение дорожного просвета. Но как вариант, шток на деталях Jetta 2 можно сточить на 3 см и нарезать на нем резьбу, тем самым подогнав деталь под нужные размеры.

В обоих случаях, замена амортизатора на более жесткий положительно скажется на управляемости авто и уменьшит «валкость» авто, и при этом переделка практически не повлияет на геометрию всего узла.

В целом, вариантов переделки – множество и ограничиваются они, по большому счету, только фантазией автовладельца. Одни выполняют только усиление подвески, вторые – дорабатывают ее с использованием составляющих из других авто, а третьи – практически разрабатывают с нуля, адаптируя под определенные условия эксплуатации авто.

Замена салазок переднего сиденья

1. Снимите сиденье с автомобиля (см. подраздел 9.9.1.). Отверните два болта переднего крепления салазок к каркасу подушки сиденья.

2. Сдвиньте направляющую салазок вперед и.

3. . отверните болт заднего крепления салазок к каркасу подушки сиденья.

4. Снимите левые салазки в сборе с каркаса подушки сиденья.

5. Сдвиньте вперед направляющую правых салазок сиденья, нажав на рычаг регулировки, и.

6. . отверните болт заднего крепления правых салазок сиденья к каркасу подушки.

7. Снимите правые салазки (в сборе с узлом регулировки) с каркаса подушки сиденья.

8. Установку салазок выполняйте в последовательности, обратной снятию. Установите переднее сиденье на автомобиль (см. подраздел 9.9.1.).

установка кресла от ваз08 в оку Сиденья от ВАЗ 21123 на ОКУ установка сидений от 2110 на оку самый простой способ ! Замена гребёнки передних сидений ВАЗ 2101-2107. Замена сидений. Установка сидений в ВАЗ-2107 от MITSUBISHI LANCER VI

Ремонт сидений автомобиля своими руками

Автомобильные кресла должны быть исправными, ведь они — неотъемлемая часть салона. Они обеспечивают комфортное времяпрепровождения пассажиров. Неисправные кресла причина неудобств водителя во время вождения. В таком случае необходим ремонт сидений автомобиля своими руками. За счет самостоятельного ремонта можно сэкономить приличную сумму на услугах автосервиса.

Признаки неисправности автомобильных кресел:

- Дефекты обивки кресел: потертости, прорванная ткань.

- Нестабильная работа пружин, сломанное основание кресла либо подголовник.

- Неисправный механизм настройки положения кресла.

Для восстановления обивки автомобильного кресла вам понадобятся следующие материалы и инструмент:

- Купите обивочный материал. Сами популярными материалами для обивки салона можно назвать искусственную либо натуральную кожу, поливинилхлоридную пленку, подкладочные ткани и другие натканные материалы.

- Для ремонта кресел вам понадобятся иглы, шило, клей (каучуковый либо ПВА), нитки и мел.

- Также вам необходим набор гаечных ключей, отвертки, нож, плоскогубцы, молоток, кисти, ножовка, пылесос.

Этапы проведения ремонта автомобильного кресла:

- Снимите и разберите кресло.

- Это можно сделать на столе, который оборудован верстаком.

- С помощью отвертки ослабьте крепления сидения. Снимите спинку и подушку.

- Необходимо распороть швы на поврежденном сидении. Для этого натяните ткань, чтобы швы были хорошо видны. Ножом проведите вдоль всех швов по натянутой строчке.

- Уберите обивку с автомобильного кресла. Чтобы удалить ткань с мест, где она проклеена, используйте тряпку, которую нужно смочить бензином.

- Разберите все части обивки и каркас авто кресла. Разместите подушку вниз обивкой. Снимите все крепления и обивку с нее.

- Подобным образом разбираются все части кресла.

- Проведите раскройку новых деталей для обивки.

- Соедините все вырезанные части с помощью швейной игры и клея.

- Соберите детали кресла в обратной последовательности.

Ремонт механизма регулировки авто кресла проходит в следующей последовательности:

- Снимите облицовочную накладку, которая находится в основании подушки. Отверните все болты.

- Срежьте у основания подушки верхнее звено шарниров.

- Зафиксируйте новый механизм с помощью болтов.

- Поставьте верхнее звено в положении так, чтобы совместить все отверстия детали для крепления.

- Соедините подушку и спинку автокресла. Присоедините шарниры и спинку.

Помните, что ремонт автомобильных кресел имеет характерные особенности в зависимости от типа и модели машины.

Stoavtomaster.ru

Когда есть смысл в ремонте сидений автомобиля? Если вы стали отмечать, что сидеть на сидении некомфортно. Начинает болеть спина, шея, уставать позвоночник. Вы никак не можете уютно устроиться на сидении, отвлекаетесь от дороги на дискомфорт.

Основные виды повреждений и дефектов

Сперва стоит определиться, какое повреждение потребуется устранить, — от этого во многом зависит ход ремонтных работ. Чаще всего на подержанных автокреслах можно увидеть такие дефекты:

сидение пострадало от различных внешних механических повреждений, неаккуратного использования — на нем остались царапины и прожоги, порезы и разрывы;
сильно протерлась обивка, особенно в районе подлокотников;
деформирована пружинная составляющая сидушки;
от длительного использования потрескалась обшивка;
прокладка подушки перестала быть упругой, просела;
кресло пострадало в ходе аварии;
сломана сама конструкция автокресла.

Устранение порезов и разрывов обивки

Самая простая процедура — это проведение локального ремонта для устранения последствий механических повреждений или неаккуратного обращения. «Дешевый и сердитый» вариант — подобрать подходящую по тону, рисунку, фактуре ткань и сделать заплатку. Поэтому, если вы самостоятельно перетягиваете сидения, не забудьте оставить несколько отрезов материи на случай подобного косметического ремонта.

Если же вы нечаянно прожгли обивку, тут действуйте так:

Демонтируйте сидения, удалите испорченную материю.
Отожмите металлические зажимы, чтобы снять чехлы.
Распорите снятую обшивку, пометив маркером каждый элемент, дабы не запутаться.
По старым деталям сделайте разметку на новой ткани.
Посмотрите, насколько цел поролон, — при необходимости его тоже нужно заменить. Возьмите новый материал толщиной 0,5 мм с клеевой основой.
Фиксируйте поролон только на клей-спрей.
Сшейте новые элементы чехла между собой, не забывая ориентироваться на нанесенные метки.
Подклейте также шовные отвороты, чтобы результат работ смотрелся эстетичнее.

Восстановление швов

Еще одна популярная проблема — в ходе долгого использования на обшивке сидушки расходится заводской шов. В данном случае план действий только один — заново прошить распоротую часть:

Демонтируйте сидение из салона.
Снимите с кресла обивку.
Выверните материю таким образом, чтобы найти изнаночную часть шва.
По обе стороны дыры вытяните заводские нитки настолько, чтобы было возможным надежно закрепить их крепкими узлами. Если этого не сделать, то шов продолжит расходиться по ходу использования.
Подберите в швейном магазине новые крепкие (лучше всего нейлоновые, а не хлопковые) нити, схожие по цвету с заводскими.
Мелкими, аккуратными стежками зашейте прореху с изнаночного оборота обивки.

Необходимые инструменты и материалы для замены обивки и наполнителя

Обратите внимание, что инструкции по ремонтированию автокресел различаются в зависимости от того, из какого материала выполнена обшивка:

плотная ткань;
ворсистый материал;
заменитель кожи;
алькантара — искусственная материя, имитирующая замшевую.

Таким образом, для ремонта нам понадобится:

ткань, кожзам или иной материал для обивки;
поролон-подкладка;
клей или клеевой пистолет;
мелок, мыльце или специальный фломастер для раскройки;
небольшой молоток;
канцелярский ножик;
ножовка;
заточенные ножницы;
автомобильный пылесос;
иглы разного размера специально для ручной работы;
набор отверток;
шило;
плоскогубцы;
плотные, крепкие нитки — нейлоновые, «парашютные», шелковые.

Порядок выполнения работы

Давайте теперь разберем комплекс работ, рекомендованных для восстановления кресел с самыми разнообразными повреждениями.

Демонтаж и разборка сидения

Этот этап можно пропустить, если требуется только косметический ремонт. Скажем, установка заплатки на порез, дырку или иное повреждение. Если же требуется более сложные работы, предлагаем действовать по алгоритму:

Извлеките сиденье из автосалона и разберите на составляющие элементы. Удобнее всего разложить их на столе, чтобы все необходимое было у вас под рукой и вы не запутались при обратной сборке.
Если вы впервые разбираете автокресло, есть смысл подписать, нумеровать каждую из деталей, чтобы потом в них совсем не запутаться.
Начните с демонтажа наружных креплений, аккуратно снимите саму обивку.
Чтобы снять обивку, придется действовать или канцелярским ножиком, или острыми ножницами. Притом очень осторожно — инструментом мы распарываем только швы.
Некоторые сборщики приклеивают обивку к внутренним деталям сидения — на таких участках действуйте как можно аккуратнее. Если материал не поддается, попробуйте обработать трудную зону бензином или растворителем.
Не лишним будет поработать портативным пылесосом — вы удивитесь, как за время использования внутри сидушки, под обивкой скопилось так много мусора и пыли.
Теперь настала очередь снять с каркаса подушку и спинку. Демонтаж завершен!

Если вы заметили повреждения в самих механизмах наклона сидения, нужно провести следующие процедуры:

У основания подушки найдите накладку-облицовку — снимите ее.
Открутите болты, держащие шарниры нижней части конструкции.
Уберите ось, а уже затем снимите спинку.
У основания каркаса снимите шарниры теперь уже верхней части конструкции.
В основании подушки закрепите посредством тех же болтов новый механизм на место неисправного.
Выставите положение верхней части сидушки, совместив отверстия.
Посредством оси соедините между собой подушку и спинку.
Используя ручную сварку, соедините шарниры и спинку.

Раскрой новых деталей

Следующий важный этап наших работ — раскрой. Лучше всего заранее купить подходящую ткань в нужном объеме. Чтобы не мучится с кройкой, используйте в роли лекала элементы со старой снятой обивки. Тут действуйте совсем как в школе: приложите нужную деталь к отрезку ткани, а затем заточенным кусочком мыла, мела либо специальным маркером обведите ее строго по контуру. Работать, конечно, нужно с изнаночной стороны материи, чтобы нанесенные линии не замарали ткань.

Важно не только точно обвести лекало, но и следить за тем, чтобы на ворсовой ткани направление ворсинок совпадало. В зависимости от того, какой материал применяете, уделите внимание тому, насколько его краешки осыпаются при разрезке ткани. Чтобы было минимум последствий, работайте хорошо заточенными ножницами. Есть и специальный инструмент, который не только точно и быстро разрезает ткань, но и прижигает ее, — электронож. Если работаете ножницами с сыпучей материей, возможно прижечь ее края обычной зажигалкой, не допуская сильного пламени, которое только деформирует, испортит материал.

Соединение деталей нового чехла

После того, как нужные элементы вырезаны, их остается соединить между собой, со старыми частями. В зависимости от материала чехла, применяются или «парашютные» нитки, или клеевой пистолет.

С клеевыми пистолетами нужно быть внимательными: используемый состав может не подходить к материалу обивки. Ткань или не склеится, или испортится под действием вещества. Поэтому не лишним будет изучить инструкцию, а также протестировать пистолет на кусочке подобной материи.

Если вы впервые ремонтируете автомобильное сидение, учтите, что детали обивки соединяются таким способом, что их края оказываются на изнаночном обороте чехла. Не допускайте излишних наложений материи, а уж тем более — складок и перекосов ткани.

После того, как прошили, закрепили шов, подложите под него мягкий поролоновый материал — и аккуратно, но крепко отбейте небольшим молоточком. Это нужно, чтобы места соединения деталей не топорщились.

Замена поролоновых прокладок

От внешних повреждений либо от времени может испортиться поролон-наполнитель, находящийся под обивкой сидушки. Заменяя этот материал, проследите за тем, чтобы не оставалось внутренних пустот. В противном случае, когда вы все соберете обратно, автокресло потеряет свою форму, «поплывет». Станет не только непривлекательным внешне, но и очень неудобным. Настолько, что вам придется переделывать всю работу заново.

Чтобы этого не случилось, рекомендуем вам сразу применять качественный поролоновый наполнитель. Для автокресел годится материал с приклеенной тканевой накладкой. Отдайте свое предпочтение наполнителю, производитель которого гарантирует устойчивость механизма к сжатиям, долгосрочность в эксплуатации.

После того, как вы провели замену старого поролона на новый, вам нужно насадить обновленную обивку на этот материал. Для склеивания отлично подходит специальный клей-спрей: он равномерно распределяется конкретно по материалу обивки, соединяет е с поролоновым наполнителем, не портя последний.

Сборка кресла

После всех реставрационных мероприятий автокресло собирают в обратном порядке. Тут важно придерживаться простой инструкции:

Соедините шарниры сидушки.
Соберите подушку, аккуратно наденьте на нее чехол.
С помощью тех же шарниров соедините сидушку с подушкой, а затем надежно закрепите их винтами.
После того, как автокресло собрано, установите его на прежнее место в салоне машины.
Чтобы обновленная обивка обрела заводской вид, не забудьте ее отпарить перед эксплуатацией.
На этом ремонт полностью завершены!

Реставрация порезов на кожаных сидениях

Стоит отдельно разобрать такую реставрационную работу, как устранение порезов на кожаной сидушке.

Вообще, кожаные автокресла во многом выигрывают на фоне сидений из других материалов — не реагируют на высокую влажность, перепады температур, долго (при правильном уходе) служат. Но если кожзам находится под прямым солнечным светом, он становится хрупким — на поверхности появляются неэстетичные трещины, разрывы.

Так как кожаные чехлы имеют приличную стоимость, их замене все же стоит предпочесть реставрацию. Для проведения работ вам будет нужно следующее:

Вещество типа «жидкая кожа».
Походный утюжок.
Краска, подобранная тон-в-тон кожаной обивке.
Мелкозернистая наждачная бумага.
Вещество-обезжириватель.
Термический порошок.
Пластиковая специальная сетка, которая и продается для устранения небольших дырок и трещин на поверхностях.

Со всем перечисленным работаем следующим образом:

Косметический ремонт. Если вам нужно обновить, освежить внешний вид сиденья, то здесь поможет использование полимерного материала. Он наносится на требуемый участок, после чего дожидаются полного высыхания вещества. При правильном нанесении оно должно копировать красивую фактуру кожаной обшивки. Полученную пленку снимают и прикладывают к «зашарканному» месту, проглаживая при этом тефлоновым утюжком.
Если повреждения коснулись только верхнего слоя краски. Устранить образовавшиеся потертости и царапинки возможно, используя специальный полироль с наполнителем и аэрозольную краску. Перед непосредственной работой не забудьте очистить, просушить и обезжирить поверхность кожи, кожзама. Только после этого можно равномерно распылить краску. Как только краситель полностью высохнет, нанесите сверху полироль. Отдельный совет: не допускайте подтеканий краски! Их очень сложно убрать.
Если на поверхности есть заметные порезы и надрывы. Тут для проведения восстановления кожаной сидушки целесообразно воспользоваться «жидкой кожей». Поверхность ремонтного участка аккуратно отшлифуйте мелкозернистой «шкуркой». Наложите на данный участок пластмассовую сетку и залейте ее жидким составом, имитирующем кожу.

При желании сделайте кожаную латку. Для этого обезжирьте поверхность, распределите по ней сетку, а сверху насыпьте термо порошок. Наложите тефлоновую прокладку, пройдитесь по ней утюгом, нагретым до температуры, при которой кожа еще не начинает плавиться. Чтобы термо вещество как следует закрепилось, водите по поверхности утюгом не более 15-20 сек. Чтобы материал выглядел естественно, приложите к нему брикеты, используемые в термо сумках, — они дают быстрое остывание.

Ремонт чехлов с системой подогрева

Отдельно мы разберем и авто сидения с системой подогрева — такая опция очень популярна в условиях российских студеных зим. Но на подобных креслах нередко портится не только сама обивка, но и оборудования для подогрева сидушки. Отдельная сложность, что к подогреву не так просто подобраться, поэтому так популярны съемные накидки и авточехлы со встроенными системами подогрева. С другими моделями автокресел приходится действовать по следующей инструкции:

Читайте также:
