Замена элементов панели приборов Honda Civic 4D/5D 1.8 (R18A1)

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 8», «на 10», «на 14».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см. тут).

3. Поверните ручку замка.

4. . и, преодолевая сопротивление фиксаторов, потяните на себя, сдвиньте вверх и снимите облицовку педального узла.

Так расположены фиксаторы крепления облицовки педального узла.

5. Преодолевая сопротивление фиксаторов, потяните на себя.

6. . и снимите правую нижнюю облицовку панели приборов.

7. Преодолевая сопротивление фиксаторов, потяните на себя.

8. . отожмите центральный держатель и снимите левую нижнюю облицовку панели приборов.

Так расположены фиксаторы крепления нижней облицовки панели приборов

9. Выверните винт крепления облицовки нижней комбинации приборов.

10. Преодолевая сопротивление фиксаторов, потяните на себя и отсоедините облицовку от панели приборов.

11. С внутренней стороны облицовки отожмите фиксаторы колодок и отсоедините колодки жгутов проводов от облицовки нижней комбинации приборов.

12. Снимите облицовку нижней комбинации приборов.

Так расположены фиксаторы крепления облицовки комбинации приборов.

13. В нише центральной консоли подденьте отверткой, отожмите фиксаторы.

14. . и снимите заглушку винтов крепления центральной консоли.

15. Выверните два винта крепления центральной консоли

16. Преодолевая сопротивление фиксаторов, потяните на себя и отсоедините центральную консоль от панели приборов.

17. С внутренней стороны центральной консоли отожмите фиксаторы колодок и отсоедините колодки жгутов проводов от центральной консоли.

Так расположены разъемы колодок жгутов проводов центральной консоли.

18. Снимите центральную консоль.

Так расположены фиксаторы и держатели центральной консоли.

19. Выверните два винта крепления петель вещевого ящика.

20. Откройте вещевой ящик, отожмите боковые ограничители.

21. . и снимите вещевой ящик.

22. Отожмите фиксатор колодки и отсоедините колодку жгута проводов подушки безопасности переднего пассажира.

23. Отверните три гайки крепления подушки безопасности переднего пассажира.

24. Преодолевая сопротивление фиксаторов, потяните вверх и снимите правую верхнюю облицовку панели приборов в сборе с подушкой безопасности переднего пассажира.

Так расположены фиксаторы и держатели правой верхней облицовки панели приборов.

25. Выверните левый

27. . и правый винты крепления левой верхней облицовки панели приборов.

28. Преодолевая сопротивление фиксаторов, потяните облицовку вверх и на себя.

29. . и снимите левую верхнюю облицовку панели приборов.

Так расположены фиксаторы левой верхней облицовки панели приборов.

30. Преодолевая сопротивление фиксаторов, потяните облицовку на себя.

31. . и снимите левую боковую облицовку панели приборов.
32. Аналогично снимите правую боковую облицовку панели приборов.

33. Преодолевая сопротивление фиксаторов, потяните вверх.

34. . и снимите дефлектор левого переднего бокового окна.
35. Аналогично снимите дефлектор правого переднего бокового окна.

36. При необходимости снимите левую и правую верхнюю часть облицовки передней стойки кузова (см. тут).
37. Снимите рулевое колесо (см. тут).

38. Снимите кожух рулевой колонки (см. тут).

39. Снимите блок подрулевых переключателей (см. тут).

40. Выверните три винта крепления нижней комбинации приборов и отсоедините ее от панели приборов.

41. С внутренней стороны комбинации приборов отожмите фиксатор колодки и отсоедините колодку жгута проводов от комбинации приборов.

42. Снимите нижнюю комбинацию приборов.

43. Выверните три винта крепления верхней комбинации приборов и отсоедините ее от панели приборов.

44. С внутренней стороны комбинации приборов отожмите фиксатор колодки и отсоедините колодку жгута проводов от комбинации приборов.

45. Снимите верхнюю комбинацию приборов.
46. Установите элементы панели приборов и все снятые детали в порядке, обратном снятию.

Снятие пластика щитка приборов Civic 5D

Основной пластик вокруг щитка приборов так же держится на клипсах, без фанатизма, но резко тянем на себя сначала верхнюю часть, а потом нижнюю слева и справа.

Делать это лучше сначала голыми руками, а после, одев перчатки, тянуть через образовавшуюся щель вверху:

Отключаем провода, это местами также лучше делать в перчатках, пластик режет руки, а замочки разъемов лучше нажимать отверткой:

Для обесшумки будем использовать Маделин от STP (Melsi), он есть в рулонах, а есть и в мотках, как изолента, но все равно придется резать, потому выбираем по бюджету рулон.

Теперь нужно вынуть каждую кнопку, каждый пластик и проклеить маделином стыки, это простая процедура, но требует терпения:

Клипсы тоже проклеиваем:

Вся суть, исключить места прямого контакта пластика с пластиком и наступит вожделенная тишина.

Honda Civic 8 с пробегом: кузов сгниёт вне зависимости от сборки, а подвеска вытрясет душу

Honda Civic считается в России если не премиальной машиной, то уж точно более престижной чем, например, Focus, Astra, C4 или 308. Поговаривают о драйверском характере и «настоящем японском качестве», даже если на поверку выясняется, что сборка турецкая. Ценник на Сивики, соответственно, держится на сравнительно высоком уровне. В этом обзоре разбираемся с типичными поломками и в первой части говорим о кузове, салоне, ходовой части и электрике. Во второй – о моторах и трансмиссии.

Техника

Восьмое поколение Civic по технической части почти не выделяется на фоне одноклассников. Кузов – четырехдверный седан или до сих пор выглядящий футуристично европейский пятидверный хэтчбек. В теории существуют ещё чисто американские купе, но у нас они представлены единичными экземплярами. Спереди у всех версий МакФерсон, сзади у седанов и купе – двухрычажная конструкция (сдвоенный снизу и одинарный сверху), у хэтчбеков – торсионная балка.

Моторы от 1,3 до 2,0 литра, все атмосферные. Есть форсированные варианты 2-литрового мотора на 201 и 225 л.с., а для особо экономных есть гибриды. В Европе также продавались машины с 2,2-литровыми турбодизелями, но в России их нет даже в штучных тиражах.

В гамме трансмиссий есть 6-ступенчатая АКП – это «робот» с одним сцеплением, а есть 5-ступенчатая гидромеханическая вальная коробка. Об особенностях конструкции обеих мы подробно писали в отдельном материале. Гибридная модификация имеет вариатор.

Кузов

Суровая же правда жизни заключается в том, что Civic скверно покрашен и сделан из не очень хорошего металла в любом случае. Лакокрасочное покрытие слабое – легко царапается и скалывается, в худших случаях просто облетает после ударов. Металл плохо обработан от коррозии и посредственно защищены полости – у кузова много конструктивных «концентраторов» ржавчины.

К сожалению, буквально единицы всерьёз занимаются антикором своих Сивиков. Бывает, что подкрашивают, пока стоимость машин сравнительно велика, и это имеет финансовый смысл. Меж тем, средний возраст растёт, цена снижается, поэтому откровенно гнилые экземпляры после ДТП и/или обслуживания в стиле «и так сойдёт» уже начинают появляться.

Довольно быстро корродируют кромка капота и крыша, причем у последней – не только передняя кромка, а почти вся ее панель спереди и вдоль желобков. Вокруг топливозаливной горловины пучится крыло. Ржавеют все четыре арки и пороги, особенно в задней части.

Если открыть крышку багажника и снять уплотнитель по периметру, есть шансы увидеть коррозию (иногда даже сквозную) на полочке по краям, под уплотнителем. В моторном отсеке стоит уделить внимание швам стоек подвески и моторного щита – проблемы тут случаются редко, но если уж увидите рыжие подтеки, то бегите от машины.

Внешне машина произвела неплохое впечатление? Не торопитесь делать выводы, пока не доедете до подъёмника и не осмотрите потенциально проблемные зоны ещё раз. Проблемы с порогами часто поражают «глубиной»: можно увидеть трещины в слое антигравия, которые не заметны снаружи. Из всех четырех арок больше всего шансов заржаветь – у задней левой, где потенциально уязвимая зона за трубами топливозаливной горловины. Помимо упомянутых порогов и арок сильно страдают лонжероны рядом с точками крепления продольного рычага, а также почти все кронштейны на днище.

Как уже было сказано, явных преимуществ у машин японской сборки не отмечено – хорошо гниют все версии. В том числе и пятидверный хэтч, который, как уже было сказано, несколько отличается конструктивно. В частности, арки и пороги прикрыты пластиком, что не спасает от коррозии под ними. Чуть меньше проблем с покрытием днища, чуть лучше обработана зона задних лонжеронов, но зато коррозия боковых ниш багажника, задней панели и особенно внутренних частей задних арок чуть ли не сильнее, чем у седанов.

Многочисленные аэродинамические экраны днища и огромный пыльник моторного отсека при очень низкой посадке машины – ещё одна головная боль. Редкий автомобиль может похвастаться тем, что весь пластик цел и не потерян. Особой проблемы отсутствие этих элементов не представляет, но перфекционистам будет очень неприятно.

Фары тоже не лучшие. Линзы выгорают, а стекло не только снаружи, но и изнутри. Бампера у Civic агрессивные и красивые. Жаль, что висят низко и ломают их и крепления часто. То же касается упомянутых выше накладок на пороги и арки у пятидверок.

А поскольку Honda порой забывает, что она не входит в большую немецкую тройку и назначает цены на запчасти иной раз повыше, чем на европейский премиум, то «колхозных» решений предостаточно. В частности, многие сервисы при поломках клеят пластик к кузову на силиконовый герметик, что приводит к появлению лишних очагов коррозии.

При осмотре не забудьте включить дворники и сложить-разложить зеркала: закисает как трапеция, так и шарниры механизма складывания. В случае с зеркалами нередко доходит до того, что сгорает моторчик привода. Починить его можно только в теории – конструкция фактически неразборная. Есть проблемы и со стеклоподъемниками: механизм передних дверей начинает со временем перекашивать.

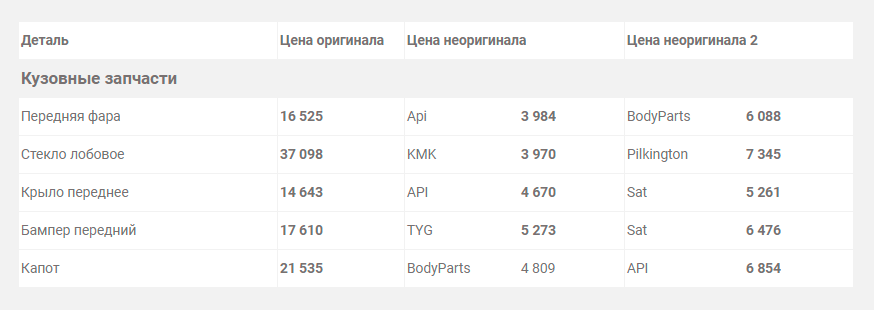

Напоследок стоит сказать, что с поиском бэушных запчастей куда лучше ситуация у седанов. Хэтчей меньше, очень многое (включая трапецию) у них своё, выбор существенно беднее, а цены – выше.

Салон

Интерьер у Civic 8 достойный – как с точки зрения износостойкости, так и с точки зрения «ощущения качества». Турецкие машины, вопреки слухам, и тут ничем не хуже японских, американских и английских.

Если панели подогнаны неровно и в движении скрипят, то, скорее всего, здесь поработали отечественные арматурщики: либо разбирали-собирали после ДТП, либо ставили какое-то неродное оборудование (оба сценария – так себе).

Ошибка SRS / honda civic ferio

Сегодня подробнейшим образом расскажу, как Я избавился от ошибки подушки безопасности(или ошибки SRS) на своей Honda Civic Ferio. Но исходя из моего опыта эксплуатации эта информация по «изгнанию беременного мужика» поможет и владельцам автомобилей не только праворуких Honda Civic но и леворуких, т.к. они идентичны.

Немножко предистории.

После небольшого простоя в гараже у моей Honda Civic Ferio сел аккумулятор, Я конечно же этого не знал, и начал ее заводить, но вместо того чтобы завестись, она начала чихать и пыхтеть. Я сразу то не понял, попробовал еще раз прокрутить стартером, но панель приборов проморгала, а машина не завелась. Тогда я поставил аккумулятор на заряд. После зарядки, мне удалось завести машину, но каким было моё удивление, когда лампа SRS не погасла через 6 секунд. Я сразу начал изучать подробно информацию о том как сбросить ошибку подушки безопасности в honda civic ferio.

ВНИМАНИЕ. коды неисправности SRS на автомобилях Honda Civic не стираются отсоединением клемм с аккумулятора!

Муки изучения литературы и считывание ошибки SRS в Honda.

Так как у меня имеется DLS OBD2 elm327 сканер из китая,

то я решил воспользоваться им и считать ошибку подушки безопасности. Как ни странно, но сканер не показал ни единой ошибки. Тем не менее беременный мужик(лампа ошибки SRS) настырно горел на панели приборов.

Тогда я начал изучать информацию о том как считать ошибку подушек безопасности. В итоге решение было найдено, нужно воспользоваться тем же сервисным разъемом OBD2 в который вставляется сканер. Последовательность действий для считывания ошибки SRS (или ошибки подушки безопасности) следующая:

1. Перевести замок зажигания в положение «OFF» и подождите 10 секунд.

2. Вставьте перемычку 9 и 4 пин сервисного разъема. Ниже фотография 9 и 4 пина сервисного разъема, который расположен под рулем возле центральной консоли.

Расположение разъема и нумерация

Перемычка 4 и 9 пин сервисного разъема honda civic

3. Переключить замок зажигания в положение «ON» (это то положение, когда все лампы на панели приборов горят).

4. Индикатор ошибки SRS должен загореться на 6 секунд а после погаснуть, и через 3 секунды пойдут коды неисправности.

Вот так вот мигает индикатор SRS на панели приборов. После 6 секунд он гаснет на 3 секунды, затем мигает 4 раза по 1,2 секунды, промежуток 2 секунды и один короткий импульс. После чего промежуток 3 секунды и данный сигнал повторяется. Таким образом это ошибка 4 — 1. Ниже приведу пример из книги как выглядит код неисправности ошибка SRS.

Пример кода неисправности SRS

Код неисправности 4- 1, чему соответствует "Обрыв или повышенное сопротивление в цепи воспламенителя "

Ниже приведены примеры кодов неисправности SRS

ВНИМАНИЕ. РАБОТАТЬ С СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ ПРОИЗВОДИТСЯ НЕ РАНЕЕ ЧЕМ ЧЕРЕЗ 3 МИНУТЫ ПОСЛЕ УСТАНОВКИ ЗАМКА ЗАЖИГАНИЯ В ПОЛОЖЕНИЕ «OFF» И ОТСОЕДИНЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ! В противном случае вы рискуете сработать подушки безопасности, даже если просто шевелите разъемы!

Далее потребовалось найти разъем преднатяжителя ремня безопасности. Он находится под отделкой боковой арки, в том месте куда идет ремень безопасности. Здесь к сожалению я фотографий не сделал. Вот как выглядит натяжитель ремня безопасности.

Сбоку у него есть желтый разъем в который подключена вилочка идущая на пиропатрон, выстреливающий в случаи ДТП. Этот разъем нужно снять, надавив на большую часть стационарную и вилочка выскочит. После чего вы можете померить сопротивление обмотки, чтобы убедиться что воспламенитель целый. ВНИМАНИЕ. при проверки используйте цифровой мультиметр с выходным током не более 10 мА ( в режиме омметра). Использование мультиметра с большим выходным током может привести к самопроизвольному срабатыванию.

Сопротивление там близко к нулю, примерно 0,3 Ом. и менее. Если он цел конечно. После чего я почистил вилочки со стороны папы, напильником и вставил разъем на место. Установил клеммы аккумулятора и приготовился к процедуре сброса ошибки SRS.

Как сбросить ошибку подушек безопасности на Honda Civic!

Процедура сбрасывания ошибки подушек безопасности проста и не требует каких либо дополнительных знаний, главное не перепутать разъем в панели предохранителей.

1. Снимаем отделку под рулем автомобиля.

Поворачиваем ручки и снимаем отделку салона укрывающую панель предохранителей

Здесь находятся блок предохранителей и нужный нам желтый разъем

Важно! Чтобы было проще найти желтый разъем сброса ошибки SRS, этот блок предохранителей можно опустить вниз, для этого Вам нужно открутить винт, расположенный под блоком предохранителей слева и ослабив еще 2 винта выше .

Тот самый болтик, который поможет извлечь блок предохранителей, для удобства поиска желтого разъема

2. Найдите на монтажном блоке предохранителей в салоне, желтый разъем с двумя проводами черного и зеленого цвета.

расположение разъема для сброса ошибки SRS

Разъем для сброса ошибки SRS крупным планом

3. Извлеките его из монтажного блока с предохранителями.

4. Вставьте перемычку в разъем, а лучше сделайте два провода и подключите их к выключателю, чтобы было удобнее переключать.

Перемычка вставленная в разъем сброса ошибки SRS

5. Включите зажигание. Лампа подушек безопасности SRS загорится на 6 секунд и погаснет. Отсоедините перемычку от разъема в течении 4 секунд после того как индикатор погас.

6. После того как индикатор SRS загорелся, вставьте перемычку в разъем в течении 4 секунд после того как индикатор загорелся.

7. Убедитесь что индикатор SRS погас. Отсоедините перемычку от разъема в течении 4 секунд после того как индикатор погас.

8. Если Вы сделали все верно индикатор SRS быстро мигнет 2 раза.

Диаграмма процедуры стирания ошибки SRS в honda

9. Переведите замок зажигания в положение «OFF» и подождите 10 секунд.

10. Переведите замок зажигания в положение «ON» . Если система безопасности исправна, индикатор «SRS» загорится на 6 секунд и погаснет.

Проблема с роботом на Civic 5d. Шестерёнка на приборной панели.

Всем доброго времени суток Ситуация следующая: первый раз встретился с шестеренкой ещё зимой: запустил двигатель, увидел, подождал, заглушил, запустил, пропала, поехал. Теперь, собственно, вся суть вопроса. На этот раз лето. Утром, после дистанционного запуска машины вышел, сел и снова на приборке шестерёнка. На попытки переключить передачу, реакции никакой, то есть на экране, где должна быть показана текущая передача, независимо от фактического расположения ручки переключения, красовался то ли 0, то ли 8, не суть. После заглушил двигатель, и в попытке запустить снова педаль тормоза задубела, едва просаживаясь, попытки запуска оказались тщетны. Решив оставить это дело на вечер, поехал на работу,где мониторил форум касательно данной проблемы. В итоге пошел от простого к сложному: 1)снял аккумулятор, потянул рычажок (чтобы вручную перевести коробку в нейтральное положение), поставил аккум, попытался запустить, результата нет. 2) всё то же самое + снял воздушный фильтр, так как под ним находится второй рычажок, потянул его вместе с первым, далее попробовал запустить, получилось, но ненадолго, машина заглохла. После чего снова включил зажигание и на этот раз уже вместо того самого 0(8) появилась N, но при попытке запуска всё вернулось к первоначальному, снова 0(8) и также дубовая педаль (в общем, уже лучше, но чуть чуть не считается). 3) Так как аккумулятор у меня уже слабоват (это очень важно, читал, что слабый аккумулятор может быть прямым источником данной проблемы).
Занёс его домой, поставил на зарядку, после чего машина завелась и, как казалось, проблема устранена. Экран реагировал на все переключения передач. Но нет. Утром снова шестерёнка, но на этот раз машина заводится и на экране уже нейтралка (N), педаль ходит как надо, при попытке переключения передачи снова нет реакции.
Постарался максимально описать ситуацию, так как понятно, что причин может быть множество, а последствия могут быть разными)
Может есть ещё какие-нибудь советы, способы, которые позволять попробовать разобраться самому?

НЕГОРО

Торговец черным деревом

ЗАГОРЕЛАСЬ ШЕСТЕРЕНКА НА ПРИБОРНОЙ ПАНЕЛИ CIVIC 5D, JAZZ

Загоревшийся значок шестеренки на приборной панели Вашего автомобиля свидетельствует о серьезном сбое в работе коробки передач. В большинстве случаев движение дольше будет невозможно. Она может загореться как во время начала движения, в процессе движения и также и на стоящем на месте автомобиле. Причин возникновения данной ошибки может быть много, ведь возраст этих моделей авто уже более 10 лет.

ПРИЧИНЫ ПОЯВЛЕНИЯ зНАЧКА ШЕСТЕРЕНКА

Основными причинами появления шестеренки могут быть:

выход из строя актуатора сцепления;
перегрев диска (корзины) сцепления;
повреждение механической части КПП;
механическая поломка (износ) сцепления РКПП;
низкий заряд аккумулятора;
сломавшийся механизм переключения передач.

Для того чтобы определить, что же могло привезти к возникновению данной ошибки необходимо провести диагностику автомобиля с помощью специализированного диагностического сканера для автомобилей Хонда, желательно, именно им считать ошибку, т.к. универсальные диагностические сканеры могут некорректно или вообще неправильно описать причину её появления.

ПЕРЕЧЕНЬ ОШИБОК, СВЯЗАННЫХ С ПОЯВЛЕНИЕМ ОШИБКИ ШЕСТЕРЕНКА

Ниже перечислены коды ошибок, с помощью которых возможно определить причину появления ошибки Шестеренка на автомобиле:

1. Если вышел из стоя актуатор выжима сцепления, об этом свидетельствует ошибка:

Для ее устранения необходимо произвести ремонт актуатора у специалистов или заменить на исправный блок.

2.Если на автомобиле произошел перегрев диска (корзины) сцепления, то появляются следующие ошибки:

Вследствие чего могут выйти из строя один или несколько компонентов сцепления, такие как корзина, диск сцепления или же маховик. Для решения этой проблемы необходимо демонтировать коробку передач с автомобиля, снять полностью сцепление, корзину и визуально оценить их состояние, и, в последствии, заменить вышедшие из строя части.

3.Если произошло повреждение механической части КПП, то могут появиться следующие ошибки:

В этом случае необходим демонтаж коробки передач, ее полный разбор и дефектовка механических повреждений, далее ее ремонт или же замена КПП на другую исправную.

4.Если произошла механическая поломка (износ) сцепления РКПП, то появляются следующая ошибка:

Она может появиться, как и вследствие механической поломки, так и вследствие сильного износа диска сцепления. Для ее устранения необходимо заменить полностью комплект сцепления.

5.Если у автомобиля низкий заряд аккумулятора, то появляется ошибка:

P0562 Цепь источника питания TCM (B+): низкое напряжение.

Она нам говорит о том, что аккумулятор имеет слишком низкий заряд, которого не хватает на выжим сцепления и включения необходимой передачи. Соответственно для ее устранения необходимо или зарядить аккумуляторную батарею или же ее заменить на новую, что является предпочтительным.

6.Если произошла поломка механизма переключения передач, то на это могут указывать так же ошибки:

Панель приборов Хонда Цивик 5Д

Приборная панель Хонда Цивик 5Д является вторыми глазами водителя. Если панель приборов Honda Civic 5D вышла из строя и ремонт ее невозможен, придется покупать новую или б/у панель. Панель необходимо подбирать только по вин-коду автомобиля. Даже на один и тот же кузов и тип коробки передач, выпускаются разные панели. Не стоит подбирать панель приборов просто по схожему виду. Если менялся двигатель или коробка, то приборная панель скорее всего установлена тоже другая. В таком случае, для подбора, нужно знать модификацию коробки или двигателя, в зависимости от того, что именно менялось.

На приборной панели Хонда Цивик 5Д размещаются различные приборы и индикаторы, а также контрольно-измерительные и сигнальные лампы. В панели совмещаются стрелочные и электронные приборы или их комбинация. Также, панель может быть оснащена бортовым компьютером. Расшифровку и обозначение индикаторов на приборной панели, можно посмотреть в руководстве по обслуживанию автомобиля.

Цена панели приборов:

Варианты	Цена
Панель приборов Хонда Цивик 5Д МКПП	от 2900 руб.
Панель приборов Хонда Цивик 5Д РКПП	от 3600 руб.
Панель приборов Хонда Цивик 5Д АКПП	от 6500 руб.

Купить панель приборов Хонда Цивик 5Д

с 20.00 до 10.00

отправьте нам заявку на:

Стоимость приборной панели зависит от того, новая он а или б/у, состояния б/у (степень износа, пробег и т.п.), фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Признаки выхода из приборной панели:
- не работает один или несколько индикаторов на панели;
- панель приборов не подает признаков жизни, авто заводиться нормально;
- периодическое отключение одного или нескольких приборов.

При покупке приборной панели у нас, мы предоставим скидку за замену - 10%

Замена панели приборов на Хонда Цивик

1. Поднимите капот и зафиксируйте его упором.

2. Торцевой головкой на 10 мм отсоедините отрицательную клемму АКБ.

3. Потяните на себя, вытяните из фиксаторов и снимите левую нижнюю облицовку панели приборов Хонда Цивик.

4. Крестовой отверткой выверните винт крепления облицовки.

5. Потяните на себя, вытяните из фиксаторов и отсоедините облицовку от панели приборов.

6. Отожмите фиксаторы, и отсоедините колодки от облицовки панели приборов Хонда Цивик.

7. Снимите облицовку приборной панели.

8. Крестовой отверткой выверните 3 винта крепления панели приборов Хонда Цивик.

9. Потяните панель приборов на себя.

10. Отожмите фиксатор и отсоедините колодку от панели приборов Хонда Цивик.

11. Снимите нижнюю панель приборов.

12. При необходимости, замените панель приборов Хонда Цивик на новую.

Органы управления, приборная панель, оборудование салона.

Органы управления, приборная панель, оборудование салона Ав.

Органы управления, приборная панель, оборудование салона

Автомобили с правым расположением рулевой колонки

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ (стр. 137)

ВЫКЛЮЧАТЕЛЬ
ЭЛЕКТРООБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА И
ОБОГРЕВАЕМЫХ ЗЕРКАЛ
ЗАДНЕГО ВИДА (стр. 137, 166)

МНОГОФУНКЦИОНАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ
УПРАВЛЕНИЯ ФАРАМИ/УКАЗАТЕЛЯМИ
ПОВОРОТА/ЗАДНИМ ПРОТИВОТУМАННЫМ
ФОНАРЕМ/ПЕРЕДНИМИ
ПРОТИВОТУМАННЫМИ
ФАРАМИ

(стр. 132, 133, 134)

ЗВУКОВОЙ
СИГНАЛ

КНОПКА
ПЕРЕКЛЮЧЕНИЯ
РАЗМЕРНОСТЕЙ
(мили/ч – км/ч)
(стр. 83)

ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ
ДИНАМИЧЕСКОЙ
СТАБИЛИЗАЦИИ (VSA)

РЫЧАГ УПРАВЛЕНИЯ
СТЕКЛООЧИСТИТЕЛЯМИ И
СТЕКЛООМЫВАТЕЛЯМИ
ВЕТРОВОГО СТЕКЛА (стр. 129)

КНОПКА ПУСКА ДВИГАТЕЛЯ
(стр. 310, 311)

РЕГУЛЯТОР ПОЛОЖЕНИЯ
ФАР (стр. 138)

ВЫКЛЮЧАТЕЛЬ КРУИЗ
КОНТРОЛЯ

КЛАВИШИ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНЫМ
ДИСПЛЕЕМ (стр. 87)

РЫЧАГ ФИКСАТОРА РЕГУЛИРУЕМОЙ
РУЛЕВОЙ КОЛОНКИ (стр. 139)

ОРГАНЫ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
АУДИОСИСТЕМОЙ

ПРИКУРИВАТЕЛЬ
(стр. 175)

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ ПРИБОРНОЙ
ПАНЕЛИ (стр. 136)

КЛАВИШИ
СИСТЕМЫ
ГОЛОСОВОГО
УПРАВЛЕНИЯ

КЛАВИШИ СИСТЕМЫ
ТЕЛЕФОНА “HANDS
FREE”

КЛАВИШИ
УПРАВЛЕНИЯ
МНОГОФУНКЦИО
НАЛЬНЫМ
ДИСПЛЕЕМ (стр. 87)

1 Без системы круиз контроля
2 Без навигационной системы

*1: Для подачи звукового сигнала, необходимо нажать на центральную часть ступицы рулевого колеса.
*2: Для некоторых вариантов исполнения автомобиля

Органы управления, расположенные на рулевой колонке и на панели управления

129 стеклоочистители и омыватели

Органы управления, приборная панель, оборудование салона

Стеклоочистители и омыватели

Выключатель стеклоочистителей и
омывателей стекол

Управление стеклоочистителями ветрового
стекла осуществляется смещением вверх или
вниз рычага управления стеклоочистителями
и омывателем ветрового стекла.
Выключатель стеклоочистителей имеет пять
положений:

MIST режим работы стеклоочистителей с

высокой скоростью до отпускания
рычага.

прерывистый режим работы

стеклоочистителей (с интервалом в
несколько секунд). Отметим, что ритм
работы стеклоочистителей зависит от
скорости движения автомобиля.

Отрегулировать длительность паузы
между взмахами щеток можно с
помощью расположенного на рычаге
регулировочного кольца INT TIME (время
задержки).

Если вы установите самый короткий
интервал, то при превышении скорости
движения 20 км/ч стеклоочиститель
автоматически перейдет в режим работы
с низкой скоростью.

Если автомобиль остановлен при
включенной передаче, то рычаги
стеклоочистителя делают взмах при
снятии вами ноги с педали тормоза.

непрерывный режим работы

стеклоочистителей с низкой скоростью.

HI непрерывный режим работы

стеклоочистителей с высокой скоростью.

Выключатель омывателя ветрового стекла
Чтобы включить омыватель ветрового стекла,
нажмите на комбинированный рычаг
управления по направлению к себе, и
удерживайте рычаг. При этом через
форсунки на ветровое стекло будет
непрерывно подаваться жидкость из бачка
омывателя до тех пор, пока вы не отпустите
рычаг. Одновременно с работой омывателя
включаются также стеклоочистители,
которые работают в режиме малой скорости.
После отпускания рычага щетки
стеклоочистителей совершают еще один
взмах, а затем выключаются.

Омыватели фар (для некоторых вариантов
исполнения автомобиля)
Чтобы одновременно включить омыватели
ветрового стекла и фар, нажмите на
комбинированный рычаг управления по
направлению к себе. При этом наружное
освещение должно быть включено.

Омыватели фар используют жидкость из того
же бачка, что и омыватель ветрового стекла.

1. MIST: кратковременный режим работы

стеклоочистителей (до отпускания
рычага)

2. OFF: выключение стеклоочистителей
3. INT:прерывистый режим работы

4. LO: непрерывный режим работы

стеклоочистителей с низкой скоростью

5. HI: непрерывный режим работы

стеклоочистителей с высокой скоростью

6. Омыватель ветрового стекла

*: Для автомобилей с автоматическим

режимом работы стеклоочистителей,
стр. 130.

Стеклоочистители и омыватели

Органы управления, приборная панель, оборудование салона

Стеклоочистители и омыватели

Автоматический стеклоочиститель
Для некоторых вариантов исполнения
автомобиля

Автоматический стеклоочиститель ветрового
стекла управляется по сигналам датчика
дождя. Чтобы активировать режим AUTO
передвиньте вниз рычаг управления
стеклоочистителями.

Если датчик регистрирует дождь, то по его
сигналу автоматически включается
стеклоочиститель, режим работы которого
(прерывистый, с низкой или с высокой
скоростью) устанавливается в зависимости от
интенсивности дождя. Стеклоочиститель
может работать в автоматическом режиме,
если скорость движения автомобиля
превышает 10 км/ч.

Если рычаг управления стеклоочистителем
установлен в положение LO (Низкая
скорость) или HI (Высокая скорость), то
автоматический режим отменяется, и
стеклоочиститель будет работать с заданной
скоростью.

РЕГУЛИРОВОЧНОЕ КОЛЬЦО

Чувствительность системы датчика дождя
можно отрегулировать, поворачивая кольцо с
надписью AUTO, которое находится на рычаге
управления стеклоочистителем.

131 стеклоочистители и омыватели

Органы управления, приборная панель, оборудование салона

Стеклоочистители и омыватели

ДАТЧИК ДОЖДЯ

Датчик дождя расположен в центральной
верхней зоне ветрового стекла рядом с
внутренним зеркалом заднего вида. Если
датчик закрыт слоем пыли, грязи, масла и
т.д., то стеклоочистители не смогут
правильно работать.

Не устанавливайте автоматический режим
работы стеклоочистителя при проезде через
автоматическую мойку. Выключайте систему,
если она не используется.

Органы управления, приборная панель, оборудование салона Вы.

Органы управления, приборная панель, оборудование салона

Выключатель указателей поворота и центральный выключатель освещения

1. Указатели поворота
2. Наружное освещение выключено
3. Габаритные огни
4. Режим AUTO (для некоторых

5. Фары включены
6. Дальний свет фар
7. Подача сигнала миганием фар

Выключатель указателей поворота
Левые или правые указатели поворота
включаются нажатием на рычаг,
соответственно, вниз или вверх. Для
сигнализации указателями поворота о
маневрировании автомобиля с выездом из
занимаемого ряда, слегка нажмите на рычаг
вверх или вниз и удерживайте его в процессе
маневрирования. При отпускании рычаг
автоматически возвращается в нейтральное
положение, а указатели поворота
выключаются.

Быстрая подача сигнала о смене полосы
движения
Для быстрой подачи сигнала о смене полосы
движения кратко нажмите на рычаг в сторону
правого или левого поворота и отпустите его.
Указатель правого или левого поворота, а
также индикатор указателя поворота на
приборной панели, мигнут три раза.

Если вы будете удерживать рычаг, то мигание
указателя поворота будет продолжаться до
тех пор, пока вы не отпустите рычаг.

Центральный выключатель освещения
Для включения наружного освещения
автомобиля поверните рукоятку центрального
выключателя в фиксированное положение,
соответствующее символу

включатся передние и задние габаритные
фонари, фонари освещения
регистрационного знака и подсветка панели
управления.

Для включения фар следует повернуть
рукоятку центрального выключателя
освещения в положение, соответствующее
символу

. Во избежание разряда

аккумуляторной батареи предусмотрена
подача предупреждающего звукового сигнала
при открывании водительской двери. Сигнал
звучит, если вы вынули ключ из замка
зажигания, но оставили включенным
наружное освещение.

Если центральный выключатель освещения
находится в положении

приборной панели светится соответствующий
сигнализатор, напоминающий водителю о
том, что он не выключил освещение.

Кроме того, на многофункциональный
информационный дисплей выводится
пиктограмма

Центральный выключатель освещения

Органы управления, приборная панель, оборудование салона

Дальний свет фар
Переключение фар с ближнего света на
дальний производится нажатием на рычаг
управления указателями поворота по
направлению от себя (до щелчка). При
включении дальнего света фар на приборной
панели будет светиться голубой индикатор
(см. стр. 80). Для обратного переключения с
дальнего света на ближний потяните рычаг на
себя.

Для сигнализации дальним светом фар
слегка нажмите на рычаг по направлению к
себе и затем отпустите. Дальний свет фар
остается включенным, пока вы не отпустите
рычаг.

Дневное наружное освещение (для
некоторых вариантов исполнения
автомобиля)
Дневное освещение включается и
выключается автоматически. Включение
происходит при повороте ключа зажигания в
положение ON (II), а выключение при
повороте рукоятки центрального
выключателя в положение включенного
наружного освещения.

Для некоторых вариантов исполнения
автомобиля
Режим AUTO (Автоматическое включение
фар) – При снижении уровня естественного
освещения система автоматически включает
фары, другие приборы наружного
освещения, а также подсветку приборной
панели.

Чтобы активировать режим автоматического
освещения поверните регулятор
переключателя освещения в положение
AUTO. Это можно сделать в любое время. В
данном режиме наружное освещение
автоматически включится при ухудшении
видимости (в сумерках, туннелях и т.д.).
Одновременно включается индикатор,
напоминающий, что освещение включено.
Как только условия естественного освещения
улучшатся, система выключит приборы
наружного освещения.

Наружное освещение выключается также при
повороте ключа зажигания в положение LOCK
(0). Чтобы снова включить освещение, можно
повернуть ключ зажигания в положение ON
(II) или переместить переключатель
освещения в положение

Если автоматический режим активен во
время движения автомобиля в темноте,
густом тумане, длинном туннеле или на не
освещенной парковке, для большей
безопасности рекомендуется все же
включить освещение вручную.

Не оставляйте режим AUTO включенным на
продолжительное время (на неделю и более).
Рекомендуется также отключить режим
AUTO, если двигатель автомобиля будет
долго работать в режиме холостого хода или
будет выключен.

Читайте также:
