Нештатный подогрев сидений
Я начал с того что купил штатный регулятор finis 1710110 цена вопроса 3000рэ (Везли из Германии, поэтому ждать пришлось долго, 4 недели).
Далее купил установочный комплект для стационарного монтажа под обшивку сиденья (нисколько не реклама, если че) цена вопроса 850рэ 1шт, взял естественно 2шт итого 1700рэ.
Поехал ставить, сервис неофициальный, отдал 1500рэ.
Единственное, не получилось реализовать 5 режимов работы подогрева, регулятор (finis 1710110) не сам регулирует напряжение, а только управляет какой то приблудой, которая как я понял идет вместе со штатными матами. Поэтому к нему просто прицепили релюшку и он работает как ВКЛ и ВЫКЛ.
Ну а так в целом греет хорошо, попа в тепле, я доволен
Кстати, в моем амбиенте штатной проводки для подогрева не оказалось!
29 фев раля 2012 28 дек абря 2012 Razuvaev| цитата: |
| Потом купил штатные и сам встроил |
Расскажи пожалуйста поподробнее про установку штатного подогрева! Какая комплектация авто, есть ли подушки безопасности в сидениях, была ли проводка, что докупал? Заранее благодарен! 29 дек абря 2012
Да можно даже не смотреть, силовой проводки точно нет. Управление и подсветка еще может быть, но мало вероятно.
Организовано следующим образом, толстый провод проложен по всему салону до блока предохранителей в багажнике, от него много систем дополнительных еще может быть запитано (парктроник, стеклоподъемники передние и задние с двойным запиранием, подогрев сидений). Там же в блоке стоит реле которое включает подогрев сидений только после включения зажигания и уже на левое и правое сиденье через предохранители идет силовая проводка.
Решил я поставить подогрев сидений на свой амбиент. С момента покупки авто думал поставить емелю, по колхозить с регуляторами нагрева в штатные места. но подвернулся по очень хорошей цене комплект подогревов сидений от Фокуса 2. Из штатного только регуляторы в консоль и проводка к ним. Приобрел и решился ставить.
Еще до покупки подогревов было ясно что просто взять и прилепить маты не получится. Сиденья и обшивка все же различаются между поколениями фокусов.
Итак начнем.
Откручиваем сиденья, четыре болта под головку торкс Т50 и разъем сидения головкой на 7. Несем их домой. На улице не лето, а все -20
Обшивка спинки снимается очень просто, отстегиваем крючки на резинках
Отгибаем вверх, отцепляем 4 крючка от железного каркаса.Стягиваем аккуратно обшивку наверх. С лицевой стороны сиденья еще будут 2 железных направляющих, их можно снять плоскогубцами. И с обратной стороны два крючка.
Примеряем мат подогрева спинки, видно что он шире чем спинка и длиннее, придется отрезать лишнее.
Отрезаем вот эту часть (она еще послужит)
Стягиваем ее, разгибая (перекусывая) с одной стороны и по середине кольца крепления. (видно датчик присутствия пассажира)
Примерив мат подогрева сидушки видно что он так же шире, а самое главное прорезь через которую крепится обшивка находится не там где нам надо. Примерял по всякому. Проводкой вперед не хотелось, потому что может оторваться от мата при эксплуатации сиденья. Если сделать назад, то эта же самая проводка оказывается прямо под пятой точкой в добавок часть нагревателя свисает с сиденья и греет пустоту.
Я решил переделать нагреватель, а точнее сделать ввод проводки с другой стороны. В этом случае подогрев хорошо лежит, греет все сиденье и вся проводка находится сзади и никак не мешается.
Так как в самом нагревателе еще встроен датчик температуры и просто так извлечь его не разрушив весь нагреватель не получится, придется добавлять проводку по самому нагревателю.
Приклеивал на термо клей. Держит провод очень хорошо, отрывается только вместе с тканью самого нагревателя.
Подпаиваем провода датчика к новым проводам и изолируем термоусадочной трубкой.
Отрезаем провода и вытаскиваем их со старого места.
Припаиваем их с другой стороны.

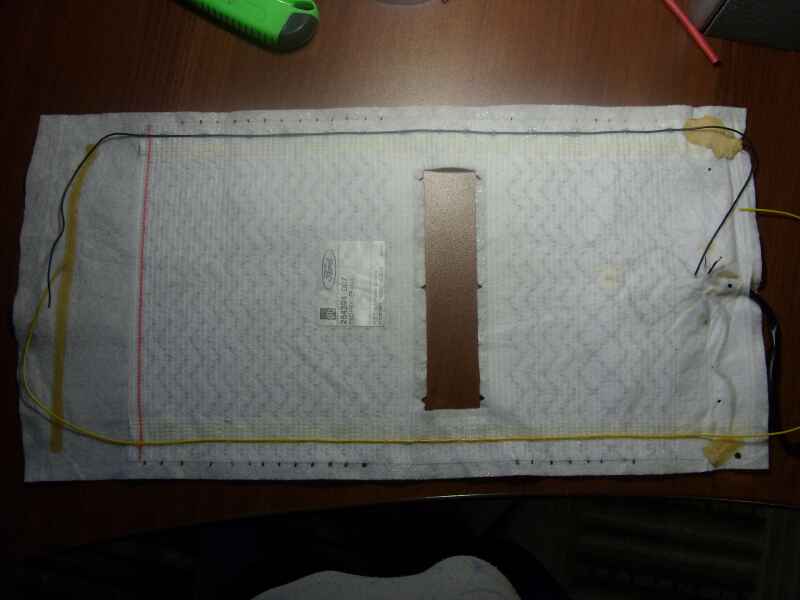

Укладываем провода без натяжения, крепим термоклеем. и усиливаем обрезком который мы ранее отрезали от мата спинки.
Примеряем.
Все провода оказываются в месте не доступном для пятой точки и никак не ощущаются. Провода проложеные по краю мата для датчика температуры тоже никак не ощущаются под обивкой.
Одеваем обшивку, закрепляем ее пластиковыми стяжками (я снова закреплял кольцами, немного помучался) Прокладываем проводку под сиденьем, крепим коробочку управления нагревом.
Вставляем разъемы, подходят без каких либо доработок (синяя и зеленая фишки).
Включаем для проверки дома. Греют!
Далее собираем проводку дома (на улице то сильный минус)
Размеры в миллиметрах вышли такие:
Далее в салоне прокладываем провод, я прокладывал вдоль штатных жгутов, внутри кзащитных кожухов. Ох и намучался. Если кто будет вскрывать кожух, то сначала его надо оторвать от пола, а потом уже снимать крышки, их несколько и все они снизу.
Протягиваем провод по гофротрубке до разъема сидений.
Обматываем гофротрубку изолентой. И принимаемся за обжим концов проводов контактами для разъема.
Контакты использовались следующие.
Используются во многих силовых разъемах форда. Я брал их с запасом для подключения противотуманок.
Обжимаем и вставляем в разъем. Со вторым сиденьем аналогично.
Минусовой провод с подогрева прикручиваем на порог.
Всю проводку я вел по штатным жгутам. Провода от регуляторов так же заранее собрал дома. Контакты использовались те же что и для разъемов сидений. Прокладывал вдоль жгута до блока предохранителей.
Плюс подсветки регуляторов подключал в разъеме С3 на контакт 14, зачистив провод и на скрутку посадив свой изолировав термоусадкой. Минус закрепил на пороге со стороны пассажира. Плюс на регуляторы подключал на разъем С8 - 17 контакт, так же на скрутку с изоляцией термоусадкой.
Спасибо АНДРЕЙ1973 за подписи к картинке, быстро находил нужный разъем.
Силовую часть сделал на одном реле и одном предохранителе на 20А. Подключался к силовому проводу который завели в салон на заводе. сине-красный. Реле включается после включения зажигания. Разъем С2 контакт 41
Блок предохранителей в реле под капотом Форд Фокус 3
Монтажный блоку расположен с правой стороны возле крыла и стойки.
Блок предохранителей в моторном отсеке схема с обозначениями
Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
- Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
- Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
- Далее перейдите непосредственно к работе с блоком. Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Cхема расположения предохранителей в салоне Ford Focus 3
| № | Ампер | Цвет | Назначение предохранителя |
| 56 | 20 | Желтый | Питание топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Желтый | Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Красный | Адаптивная система круиз-контроля* |
| 64 | — | — | Не используется |
| 65 | 10 | Красный | Механизм открывания крышки багажного отделения |
| 66 | 20 | Желтый | Замок двери водителя |
| 67 | 7,5 | Бордовый | Дисплей аудиосистемы |
| 68 | 15 | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Панель приборов |
| 70 | 20 | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Синий | Главный предохранитель фар дальнего света |
| 75 | 15 | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | 20 | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Желтый | Люк с электроприводом* |
| 81 | 5 | Коричневый | Датчик движения в салоне, антенна |
| 82 | 20 | Желтый | Насос стеклоомывателя |
| 83 | 20 | Желтый | Центральный замок |
| 84 | 20 | Желтый | Замок двери водителя |
| 85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2
В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.
Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Местонахождение предохранителя прикуривателя
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:
- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Расположение предохранителей в багажнике Форд Фокус 3
Схема предохранителей в багажнике Форд Фокус 3
Расшифровка
Не работает прикуриватель на Форд Фокус 2
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.
Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
Search
Что делать, если свет любимого человека не начинает светить Мир Форд Фокус второго поколения?
Это происходит в любое время с любой машиной. Прикуриватель для Ford Focus 3, главный предохранитель фар ближнего света. 75. 15. Когда работа осветительного оборудования прерывается, возникает риск движения. Регулировка фары Ford Focus 2. Поэтому устранение неисправностей должно быть выполнено как можно скорее. Ниже мы поговорим о том, как решить проблему на примере Ford Focus.
Нередко слышно, что ближняя фара Ford Focus 2 больше не горит. Предохранителем прикуривателя является Ford Focus 3, основным предохранителем для фар. f75. Может быть несколько обстоятельств, вот основные из них:
- перегорела лампа;
- предохранители;
- реле.
Возможные причины проблемы расположены в порядке убывания. от обычного к сложному. Рассмотрим каждый из них более подробно.
Лампа
Часто возникает проблема, которая решается без особых усилий. замена последней. замена балок на киа рио. Что такое лампа накаливания (Kia Rio 2012. Требования к использованию ближнего света могут включать не ближний свет, а замену лампы близко Фары форд фокус 2 нужны знания.
Во-первых, вы должны знать тип ближнего света Ford Focus второго поколения. H 7. Во-вторых, аспекты установки.
Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :
- Поднимите капот.
- Снять крепежный болт фары (с маркировкой).
- Фара фиксируется двумя защелками. Так заменить лампочку. заставить замолчать любого из них (полная разборка светильника невозможна).
- Снимите крышку с резины.
- Удалите заглушку, которая поставляет лампу.
- Заменить деталь.
- Установите все в обратном порядке.
Человек сделал все, текущий ник не работает!
Лампа фокусировки 3 мигает, не горит
На тебе Ford Focus
галогенная лампа перегорелаближний свет
Какой ближний свет выбрать для Ford Focus 2?
Лучшим вариантом будет покупка устройства на 55 Вт и 12 В. Замена фары дальнего света Ford Kuga 2008 года. Более мощная лампочка грозит перегревом жгута проводов и ускоряет износ отражателя фар.
Предохранители
Может случиться, что короткий луч Ford Focus 2 не загорится из-за поломки предохранителей.
Предохранители защищают бортовую сеть от внезапных скачков напряжения, предотвращая возможные неисправности устройства. Неисправная деталь должна быть заменена как можно скорее, так как напряжение станет нестабильным и повлияет на работу других электронных устройств
Важно установить предохранитель, по напряжению аналогичен заводскому, так как несоответствие этого индикатора в меньшем направлении может привести к печальным последствиям
Где искать предохранители?
Детали, которые нам нужны, находятся в салоне (FF2 Facelift. после 2007 года), в зоне для перчаток (передний пассажир).
Чтобы добраться до нужный блок предохранителей, требуется:
- Снимите защитную крышку, потянув ее вниз.
- Снимите два фиксирующих зажима.
- Опустите сам блок вниз.
Все. Какой предохранитель отвечает за фокус ближнего света 3 ближнего света. Форд Фокус 3. Замена лампы фар. Ниже приведена схема этого.
Предохранители 142 (справа) и 143 (слева) ближний свет и имеют напряжение 15 ампер. Замена подсветки лампочек в kia sportage 3. бортовой журнал kia. Часть меняется в зависимости от стороны недостатка света или обоих сразу.
Что такое эстафета и для чего она нужна? Реле. это электрический блок, предназначенный для защиты и переключения цепей. В Форд Фокус 3? Сколько лампочек вспыхнуло, у каждого предохранителя. Это снижает ток и замыкает электрическую цепь через свои контакты.
Если фары ближнего света перестают гореть, это повод проверить реле ближнего света. Он находится под символом «R 15» (схема выше).
Чтобы проверить работоспособность заготовки, замените старый блок на рабочий. Свечи зажигания на Ford Focus 3 Фары ближнего света, установленные на Ford Focus 2, имеют маркировку n7. Мощность освещения. 55 Вт. Если все работает, то вам нужно установить новое реле.
