Интерьер и салон Мондео 5

и я не понял, почему подстаканники то есть, то их нет?! платная опция?!
ааа..подстаканники идут только с тканевым салоном. (можно, конечно предположить, что в более дорогих комплектациях они скрыты крышкой, но как этим пользоваться?! крышка в открытом виде получится выше стакана, да еще и должна упираться в подлокотник. )

интерьер, салон, панель приборов, тюнинг салона, отделка, кожа, ткань, пластик, удобство салона

цитата:

Как там на заднем диване?Говорят, что заднем пассажирам крыша жмет при росте 185см.Как там с клиренсом?За ранее спасибо.

я видимо более малого требую от авто)) не обратил внимание, а сзади не садился.

вообще, я откатал на Mondeo IV Titanium X почти два года - новый мондео на меня не произвел ахового впечатления.

Задние сиденья раскладываются ? Если еще возможно - фото в сложенном положении, фото проема между салоном и багажником, да и сам багажник.

5 авг уста 2018

Перетяжка ручки переключения АКПП Форд Мондео5. И руль до кучи.

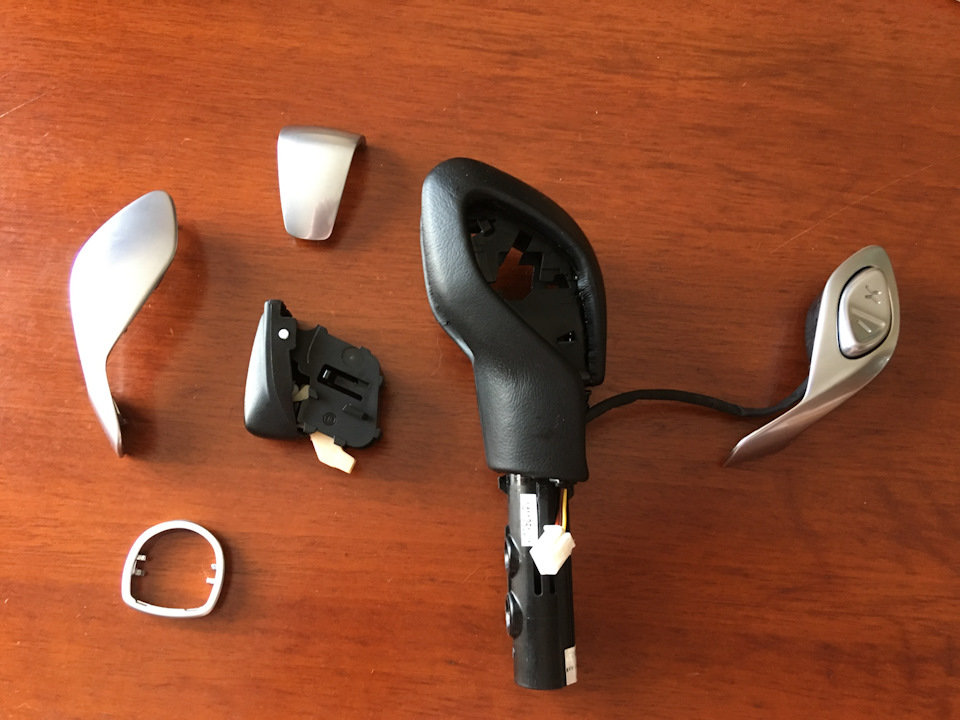

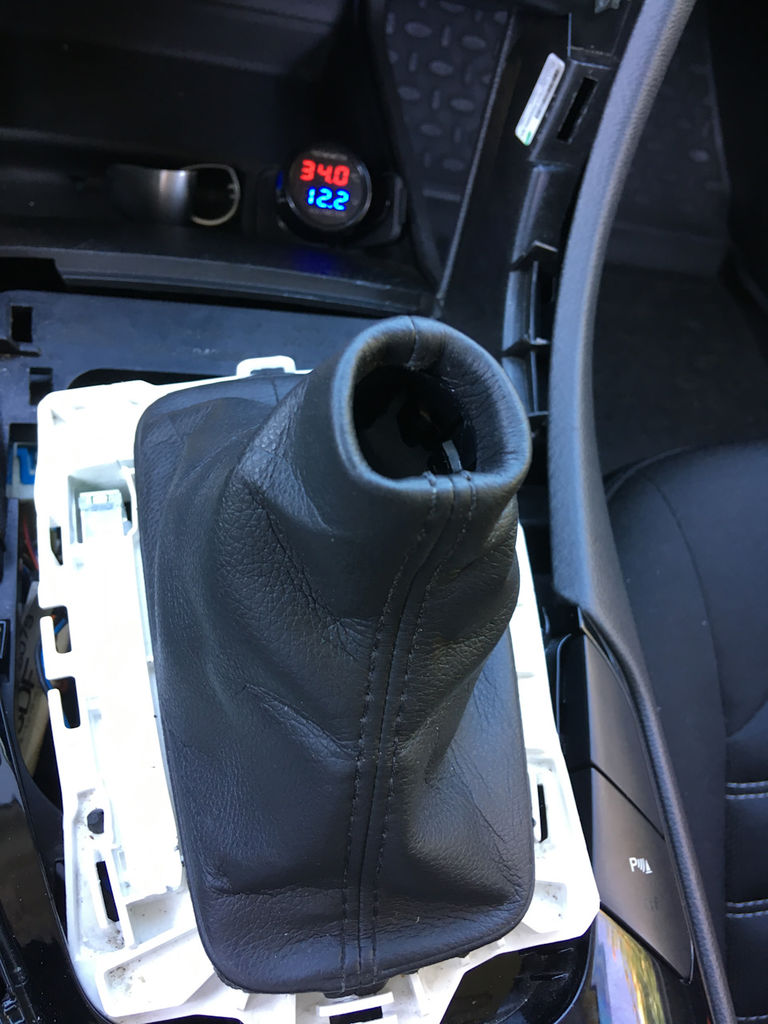

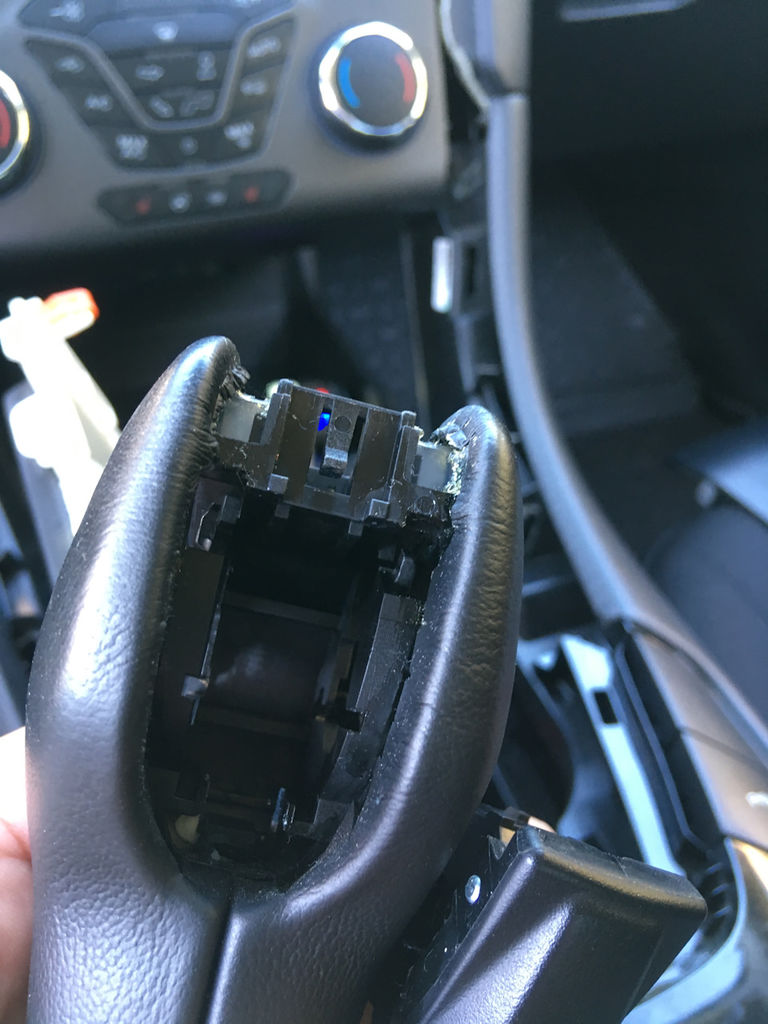

Снятие ручки АКПП.
Не очень сложно.

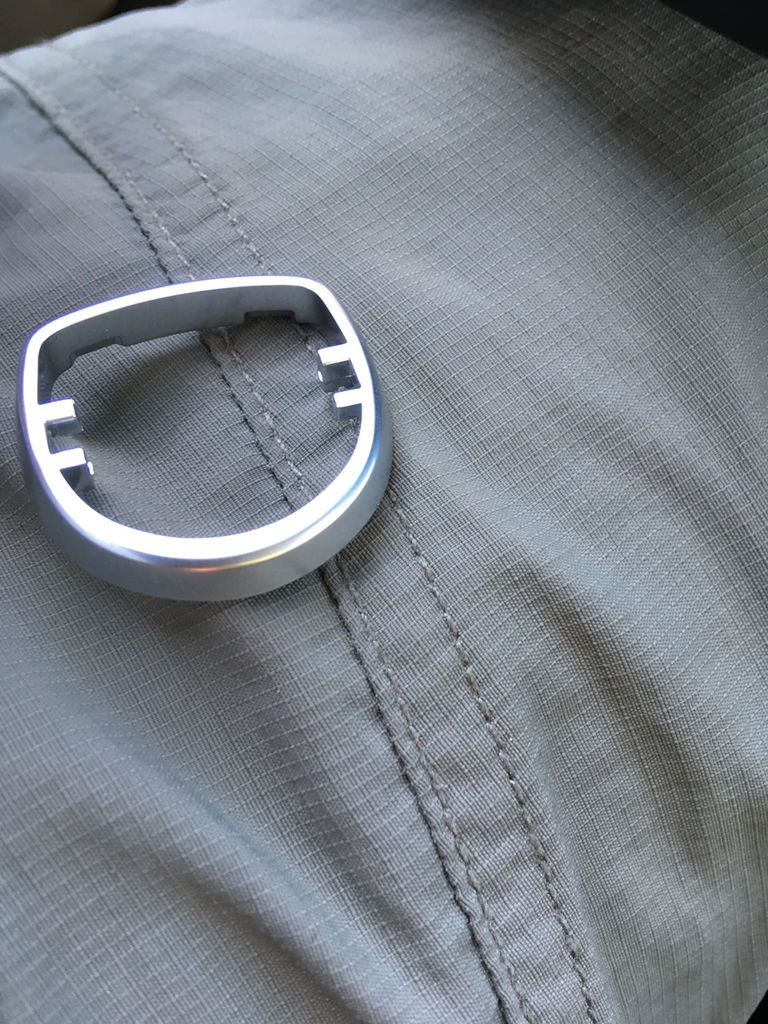

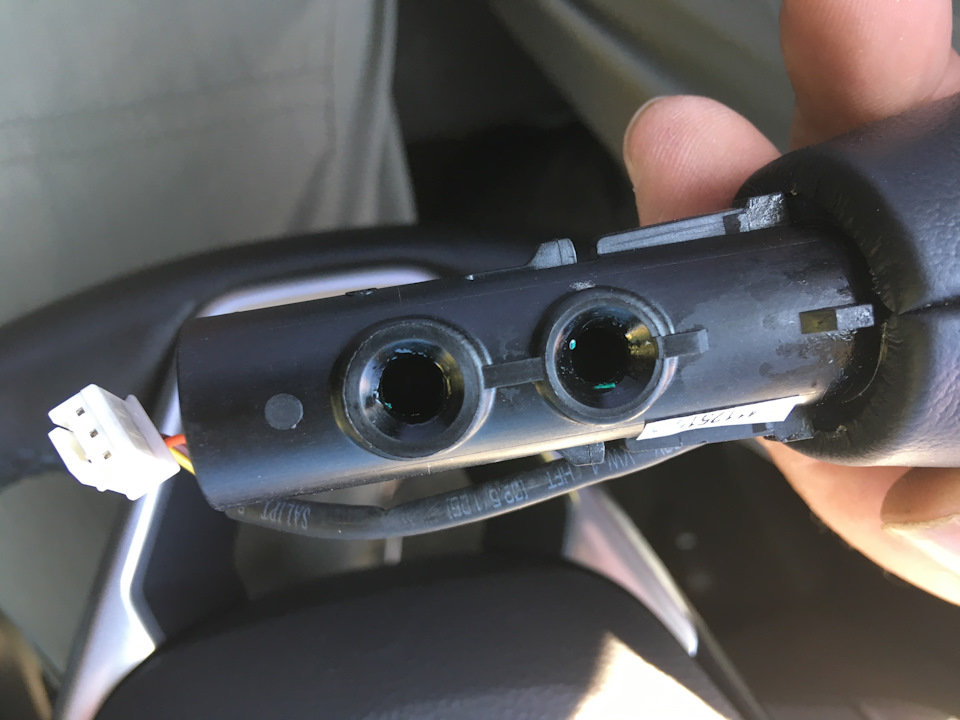

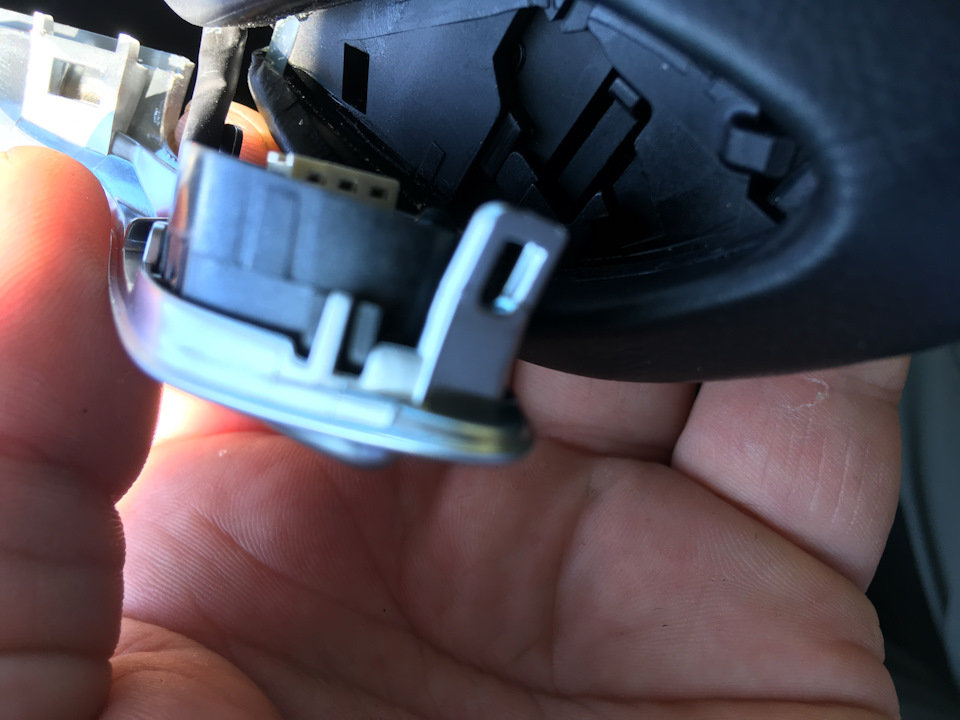

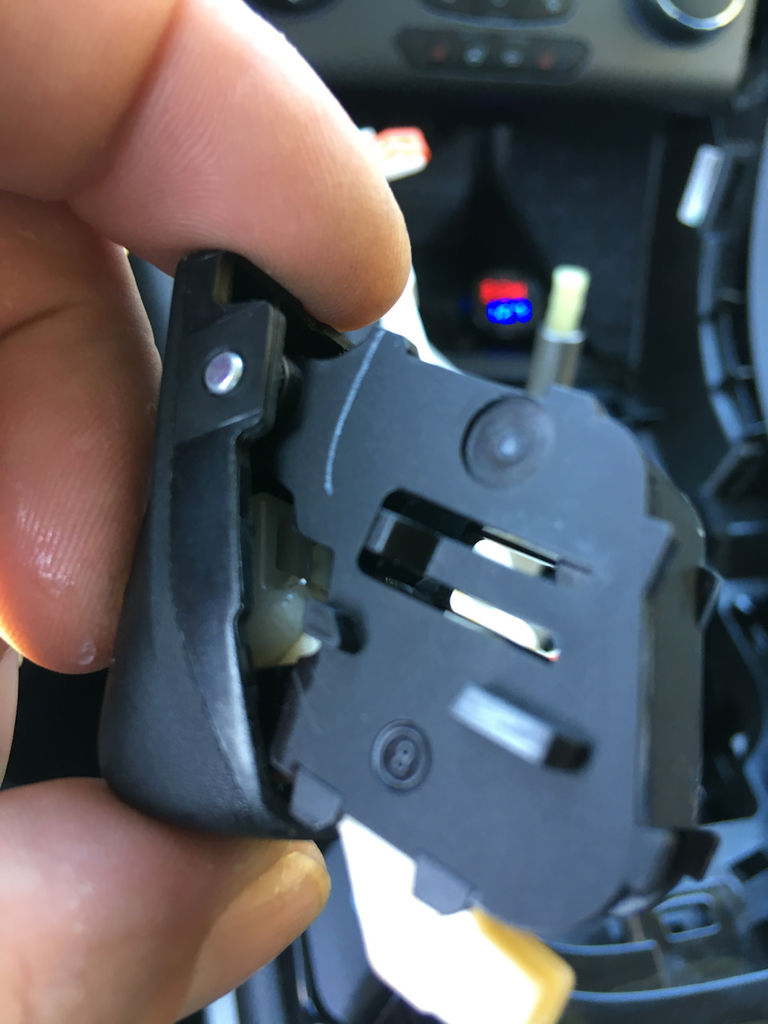

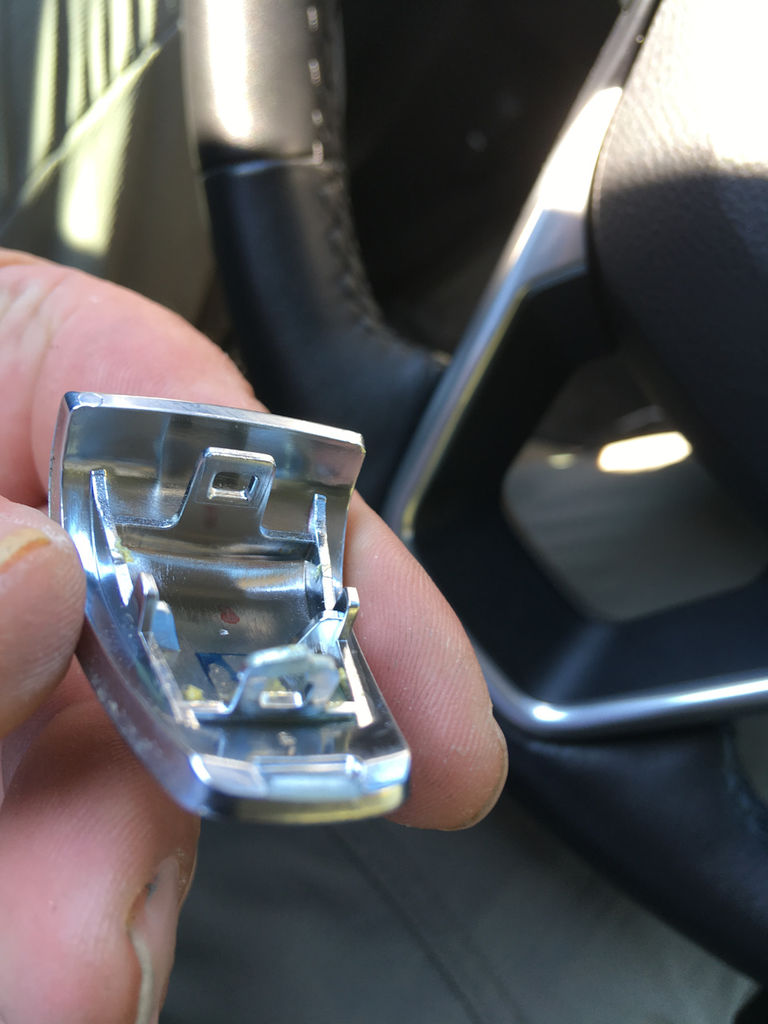

Снять накладки, открутить два винта в передней части(ручку переместить максимум на себя), отключить разъемы.

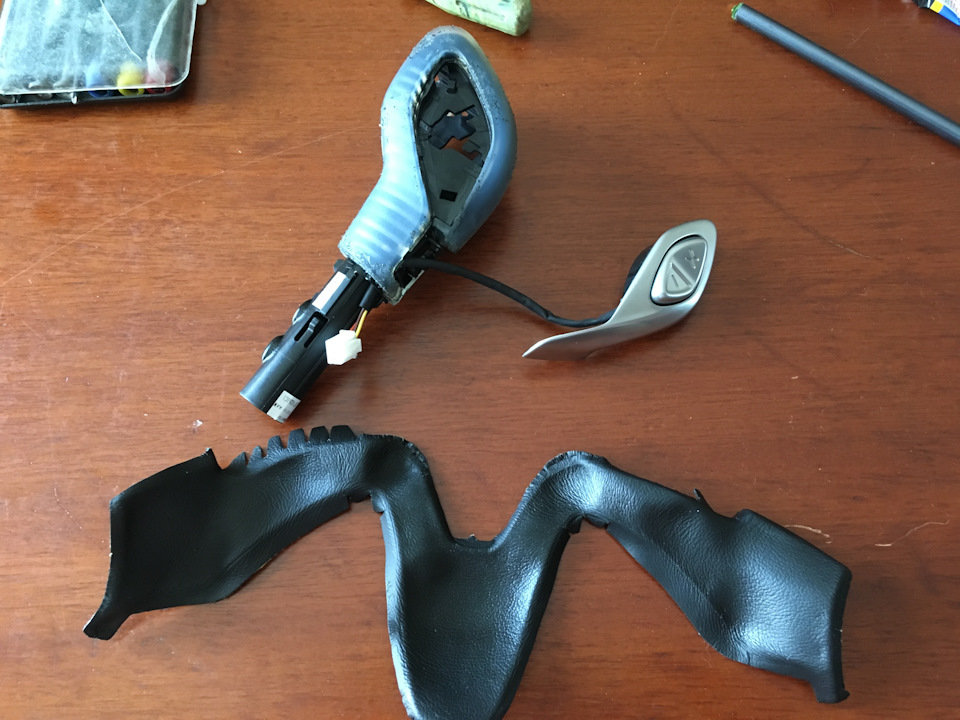

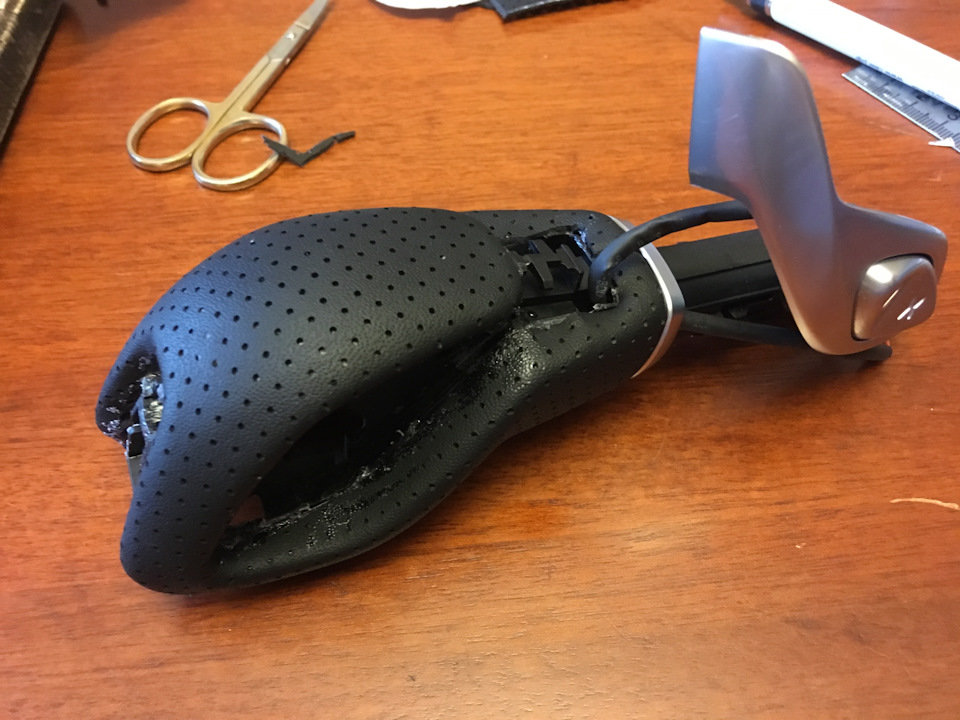

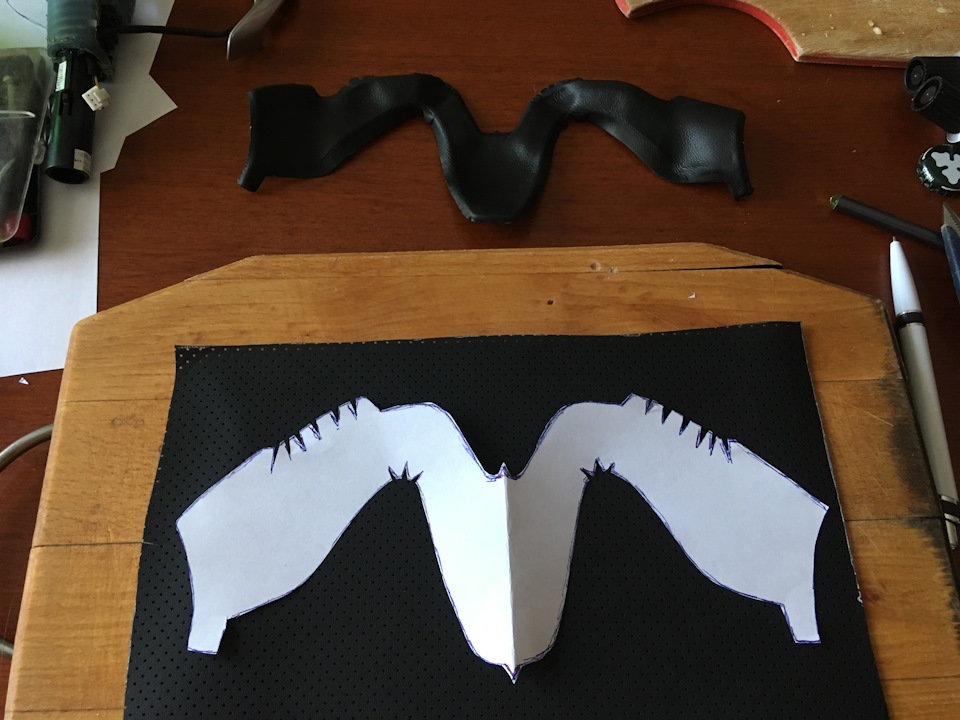

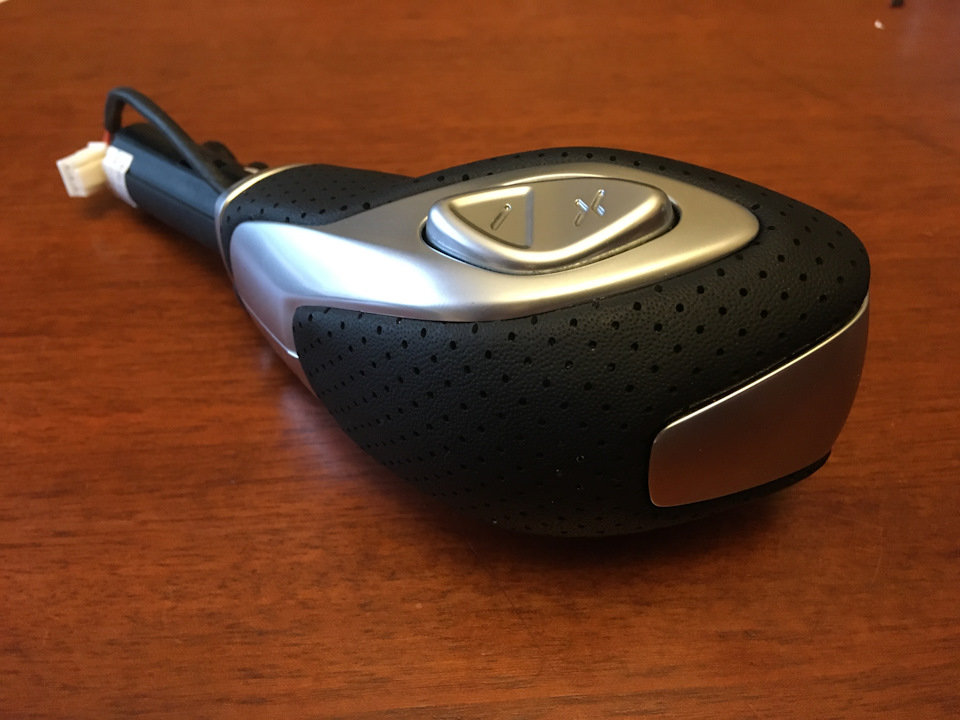

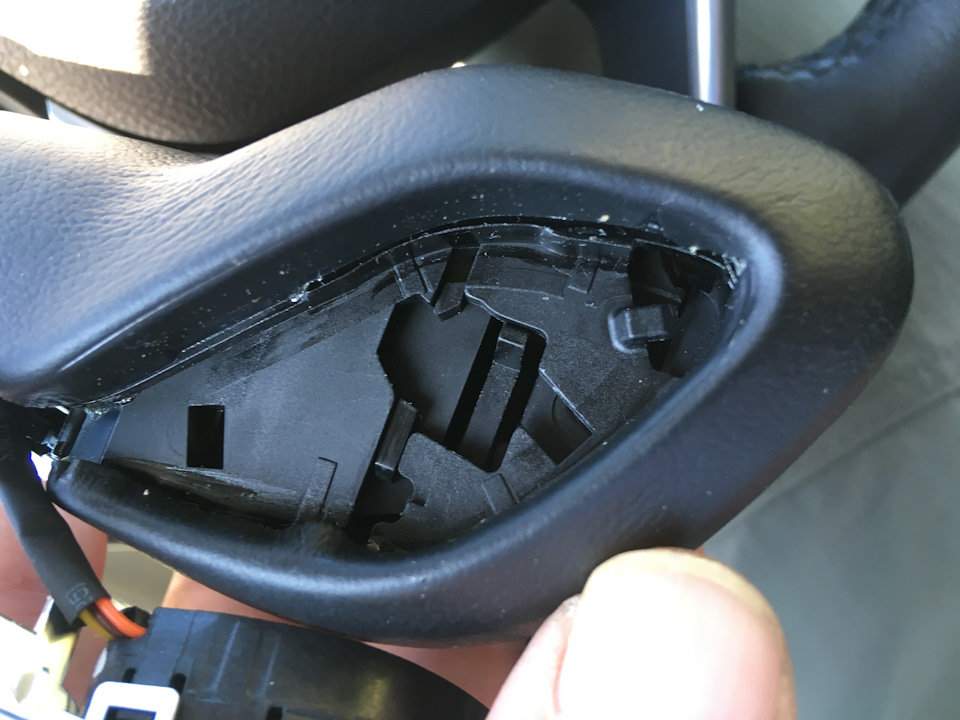

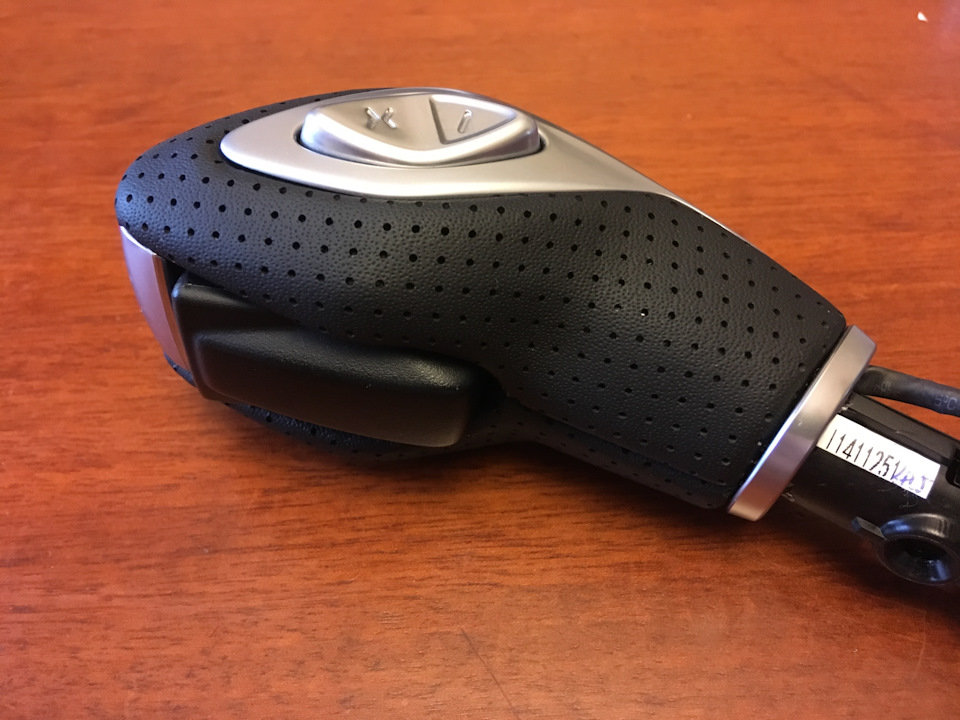

Ну а далее не спеша, хорошо все натягивая, перетягиваем в новую кожу.
Дел минут на 40-50.
Во всех своих подобных поделках использую клей Момент прозрачный.

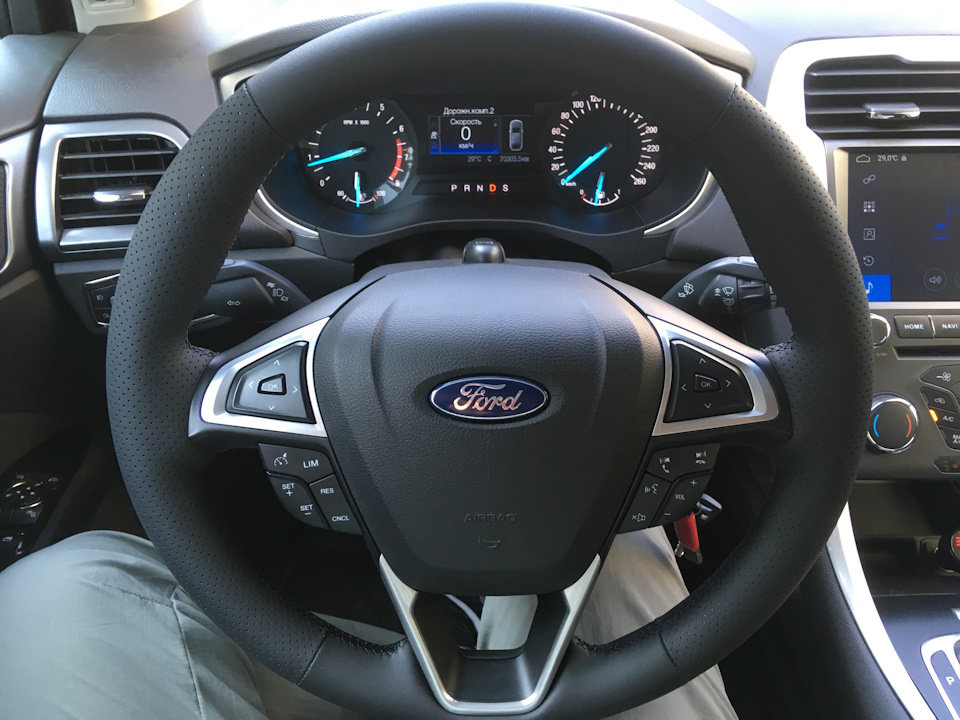

Ну и до кучи перешил руль-все перешивали, и я перешил…)))

По перешивке руля одно замечание-нитки затягивайте достаточно сильно, тогда новая "кожура" не скользит поверх старой.
Для этих целей был изобретен вот такой велосипед.))

Снятие и установка панели внутренней облицовки двери Ford Mondeo 1, 2

2. Аккуратно вытащите пластмассовую крышку с помощью мелкой отвертки. Выверните винт и снимите окантовку внутренней ручки двери (см. рис. 11.2,а-в).

3. Снимите выключатель стеклоподъемника (при наличии) и разъедините электроразъем (см. рис. 11,3,а,б).

Передняя дверь

4. Аккуратно вытащите крышку, выверните винты и снимите ручку двери (см. рис. 11.4,а,б).

5. Вытащите пластмассовую крышку, выверните винт и снимите окантовку форточки из передней части оконного проема (см. рис. 11.5,а,б).

Задняя дверь

6. Аккуратно вытащите крышку, выверните винт и снимите ручку двери (см. рис. 11.6,а,б).

Передняя и задняя двери

7. Но моделях с ручными стеклоподъемниками полностью поднимите стекло и пометьте положение ручки стеклоподъемника. Освободите упругий фиксатор с помощью чистой тряпки, которую нужно просунуть между ручкой и облицовкой двери. Потяните за тряпку, прижимая ее к ножкам фиксатора, чтобы освободить его, и одновременно стяните ручку со шлицов вала стеклоподъемника. Снимите ручку (и дистанционную шайбу при ее наличии). Снимите фиксатор (см. рис. 11,7,а-в).

8. Снимите колпачки с крепежных винтов панели облицовки. Выверните винты и снимите панель. Если на панели закреплен динамик, разъедините его электроразъем (см. рис. 11.8,а-г).

Рис. 11.8,д. Компоненты облицовки двери.

2. Губчатое уплотнение

3. Панель облицовки

4. Верхнее крепление

5. Центральное крепление

9. При необходимости можно удалить из двери губчатую изоляцию, предварительно сняв динамик (глава 12).

10. На моделях с ручными стеклоподъемниками снимите губчатую дистанционную втулку с вала стеклоподъемника (см. рис. 11.10).

11. На задней двери выверните винты и снимите кронштейн (см. рис. 11.11).

12. Аккуратно отделите губчатую изоляцию от двери с помощью ножа в тех местах, где она приклеена (см. рис. 11.12). Снимите губчатую изоляцию.

Установка

13. Установка - в порядке, обратном снятию.

Разбираем обшивку двери Ford mondeo 1

Инструкция по разборке приборной панели Ford Mondeo II

Шумоизоляция фокус форд отсутствует как таковая. Причина банальная – конкуренция, производители снижают стоимость машин, чтобы привлечь клиентов, поэтому экономят на всем, в том числе и на шумоизоляции.

В некоторых автосалонах шумоизоляция салона авто предлагается как отдельная услуга за дополнительную плату, однако вы можете существенно сэкономить бюджет, выполнив её самостоятельно.

Неужели форд фокус совсем плох

Как правило, приобретаете новую машину и без всякого удивления, обнаруживаете, что шумоизоляция с завода, в ней фактически отсутствует, не торопитесь делать выводы:

Инструмент

В любой работе необходим определенный инструмент, вам нужны:

Наборы отверток и ключей
Строительный фен (обычному мощности не хватает)
Прокаточный валик
Ветошь и растворитель
Нож и ножницы

О шумоизоляции подробно

Начнем с капота

Капот Форд Фокус, обработанный виброматериалом

Предварительно вам необходимо будет демонтировать заводскую обшивку капота
Затем очистить поверхность от грязи и обработать обезжиривателем (растворителем)
Только после этого, ваш капот готов к обработке виброизоляцией
Чтобы избежать дополнительного утяжеления рекомендуем использовать облегченный Шумофф L2, так как он легче на 30 процентов, при одинаковых характеристиках
Лучше из картона сделать шаблоны, затем по ним вырезать материал, тогда у вас получится, как на фото выше, идеально ровно и красиво
Затем виброизоляцию Шумофф L2 клеим в металлические окошки капота и тщательно прокатываем роликом
Прокатывая виброизоляцию необходимо изгонять воздушные пузыри, чтобы не было пустот, в которых будет идти накопление влаги и возникать коррозия
Прежде чем клеить второй слой, можете также обработать поверхность виброизолятора растворителем
Вторым слоем используйте Комфорт 6 (либо Комфорт 10, только если место позволяет)

Шумоизоляция крыши

Предварительно необходимо будет аккуратно разобрать, затем извлечь, без повреждений обшивку потолка:

Обработка днища, колесных арок и багажника

Здесь особое внимание уделяется демонтажу обшивки пола и багажника, при этом:

Примечание: Не заклеивайте крепежные отверстия, при обработке пола, иначе при сборке салона возникнут большие проблемы.

Шумоизоляция дверей

Заклеиваются все технологические отверстия в дверях, для лучшего звучания акустики

Авто шумоизоляция дверей требует особого внимания к разборке/сборке обшивок:

Подводим итоги

Истратив на лучшие материалы шумоизоляции всего лишь 1-2% от стоимости своего автомобиля) вы получили акустический комфорт, сэкономили финансы и сберегли свои нервы:

Особенно касается это тех, кто большую часть своего времени проводит в разъездах
Честно говоря, не понимаю тех людей, которые, приобретая автомобиль, экономят на мелочах вроде брызговиков, ковриков, защите двигателя, шумоизоляции, масле и топливе
Во-первых, это ваш надежный помощник, надо позаботиться, чтобы он подольше вам прослужил
Во-вторых, комфорт в салоне создает каждый, уважающий себя владелец машины

Собственно у меня все, рекомендую перед началом работы, ознакомиться с обучающим видео.

Что делать, если у Форда Мондео не открывается дверь

Ситуация, при которой заклинило двери Форда Мондео, может настигнуть каждого автовладельца. Чаще всего это происходит в самый неподходящий момент, когда отсутствуют любые инструменты и приспособления. Если дверь Ford Mondeo не открывается, решить проблему все же можно.

Дверь заклинило, вы находитесь снаружи

Для начала рассмотрим ситуацию, при которой нужно открыть Форд Мондео без ключа, когда вы находитесь снаружи. Здесь есть несколько путей:

Открыть машину помогут квалифицированные сотрудники СТО. Конечно, данный вызов потребует некоторых денежных вложений, но водительская дверь заклинила, выбирать особо не приходится.
Можно снять дверь с петель и выкрутить крепление замка, но это подходит лишь в том случае, если не открывается пассажирская дверь. Если вы не знаете, как открыть дверь изнутри и снаружи, вам потребуется крестообразная отвертка, с помощью которой выкручивается петля задней правой двери, чтобы добраться до задней части замочного крепления. Иногда выкрутить 2 болта удастся с первого же раз, но порой на этом может уйти с десяток минут. Вывернув крепежные элементы, нужно отсоединить заднюю стенку замка от кузова, а затем отдернуть дверь. После этого потребуется демонтировать механизм и выполнить диагностику неполадки.
Разборка двери может производиться путем вытаскивания уплотнительных резинок и получения доступа к крюку замка. При этом совершенно не важно, какая именно дверь не открывается. Потребуется удалить верхний резиновый уплотнитель между внешней зоной дверцы и стеклом, после чего откроется пространство в 1 сантиметр. Нужно взять кусочек проволоки и согнуть его конец, создав специальный крюк. Полученный крючок опускаем в имеющееся пространство в зоне дверного замка, после чего выдергиваем крюк со внутренней стороны.

Для задних дверей можно снять замок двери, добравшись до него со стороны багажника и используя крестообразную отвертку. При этом ручка инструмента должна быть довольно длинной.

Открытие двери изнутри

Если необходимо разобрать дверь, потому что элемент кузова заклинил, потребуется не только некоторый инструмент, но и терпение. Действовать будем следующим образом:

Необходимо снять обшивку отверткой, демонтировать ручки и электронные узлы, а затем убираем все в сторону. Для максимального доступа следует поднять стекло.
Делаем на конце прочной проволоки крючок, изнутри пытаемся попасть к замку и зацепить механизм крюком. Стоит применять фонарик, чтобы лучше видеть ситуацию внутри двери.
Когда вы открыли дверь, необходимо собрать всю конструкцию в обратном порядке.

Данные методы будут одинаково хорошо работать для любых модификаций Ford Mondeo, но в жизни бывают различные ситуации. Чтобы подобных проблем не возникало, важно своевременно смазывать замки, проводить диагностику механизмов и менять петли. Также не следует висеть на дверях. Избегайте деформации кузова посредством перегрузок и различных повреждений – даже малый перекос способен привести к клину двери.

Как открыть примерзшие двери?

В зимнюю пору немало автолюбителей сталкиваются с проблемой замерзших дверей. Для решительных и торопящихся людей нет никаких преград, важен лишь результат – открытая дверь. Следует сразу отметить, что отдирать лучше пассажирскую дверь, которой пользуются реже всего – заднюю левую (если центральный замок не перемерз и функционирует). Дальше можно будет перебраться на водительское кресло и отогреть другие замки.

Также стоит понимать, что подобная ситуация грозит порванными резиновыми уплотнителями, которые даже в условиях гарантийного автомобиля придется устанавливать за свои деньги. Так как водительскую дверь эксплуатируют больше всего, вырванный уплотнитель быстро теряет свои свойства, начинает пропускать воду и снег. Поездка на ремонт потребуется очень скоро.

Что касается задней левой двери, ее можно будет осторожно прикрыть, собрав вырванные уплотнители и загерметизировав поврежденные зоны специальными средствами. Моментальный ремонт здесь не потребуется.

Специалисты рекомендуют еще до наступления морозов не тянуть и приобрести средство для размораживания замков. Данная продукция имеет доступную цену и много раз выручит в экстренных ситуациях. Если же размораживатель отсутствует, можно воспользоваться подручными средствами. Подойдет «незамерзайка» из бачка омывателя, а также спиртовое средство по типу одеколона.

Жидкости можно залить в пластиковый пузырек с носиком, после чего впрыснуть в замок. Уже спустя пару минут попробуйте прокручивать замок ключом. Если дело не движется, не нужно прикладывать значительные усилия, ведь вы рискуете сломать дорогостоящий механизм и сам ключ. Так что, если замок не прокручивается, нужно продолжать разморозку.

Допустим, замочный механизм в мороз открыть получилось, или же он изначально был в открытом состоянии. Теперь необходимо отпереть саму дверь. Помните, что даже при аккуратной работе стоит проводить манипуляции над другой дверью, а не над водительской.

Выполняем очистку дверного периметра в зоне прилегания рамки к проему. В этих целях очень удобно использовать тонкий плоский скребок. Если такой вещи под рукой нет, можно применять другую пластмассовую штуку, к примеру, линейку. Соблюдайте осторожность при очистке наледи и не скребите изо всех сил. Действовать необходимо аккуратно, не пытаясь повредить лакокрасочное покрытие и резиновые уплотнители.
Начинайте пробовать слегка дергать дверь. Если открытие произошло, мы вас поздравляем. Если же нет, дверь придется отдирать или отмораживать.
Если вы выбрали разморозку, после очистки дверной периметр по зонам прилегания рамки к проему можно применять уже упомянутую нами незамерзайку. Используйте маленькую струйку из пластикового флакончика с носиком, тщательно обрабатывая места.
Пробуем открывать дверь. Если и это не приносит результата, разморозку нужно продолжать. Также можно пытаться дергать сильнее. Опасаться разрыва уплотнителя уже не стоит, ведь если все было сделано правильно, резина уже отклеилась от двери.

Когда дверь открыта, вам остается только принять меры, чтобы ситуация не повторялась. Также эти действия необходимо выполнить тем владельцам Форд Мондео, которые не желают стоять на морозе и поливать дверь одеколоном. Итак, вы можете приобрести следующие средства:

Жидкость для сохранения петель и замков от морозов;
Средство против замерзания дверных уплотнителей;
Универсальную морозостойкую смазку на силиконовой основе.

Заключение

12.1.42 салона - снятие и установка

1 Снимите уплотнение двери с обеих сторон передней стойки кузова.

2 Потяните облицовку стойки на себя и отсоедините ее от трех фиксаторов. При необходимости воспользуйтесь плоским приспособлением или тонкой отверткой (рис. 2). Будьте аккуратны, чтобы не повредить и не оцарапать панель.

Рис. 2. Снятие облицовки передней стойки кузове

3 После отсоединения облицовки от фиксаторов сдвиньте облицовку вниз и отсоедините от верхнего крепления, затем выньте облицовку из автомобиля (рис. 3).

Рис. 3. Отсоедините верхнее крепление и снимите облицовку передней части кузова

4 Установка выполняется в последовательности, обратной снятию.

Облицовка центральной стойки кузова

5 Снимите уплотнение дверей с обеих сторон центральной стойки.

6 Снимите крышку внутреннего датчика системы сигнализации (если она имеется) (pис. 6).

Рис. 6. Снимите крышку датчика системы сигнализации

7 При помощи отвертки отсоедините фиксатора крепления облицовки центральной стойки (рис. 7). Поднимите верхнюю часть облицовки вверх и отсоедините ее от нижней секции.

Рис. 7. Отсоедините фиксаторы крепления верхней части облицовки центральной стойки

Рис. 8. Отверните винты крепления датчика системы сигнализации, отсоедините разъем электропроводки и выньте датчик из автомобиля

9 Осторожно отсоедините облицовку крепления ремня безопасности к переднему сиденью (рис. 9).

Рис. 9. Снимите облицовку крепления ремня безопасности к переднему сиденью

10 Отверните болт крепления ремня безопасности к переднему сиденью и снимите все шайбы, запомнив их расположение (рис. 10).

Рис. 10. Отверните болт крепления ремня безопасности

11 Проденьте конец ремня через облицовку и выньте верхнюю часть облицовки из автомобиля (рис. 11).

Рис. 11. Проденьте конец ремня безопасности через верхнюю часть облицовки центральной стойки

12 При необходимости отсоедините нижнюю секцию облицовки и сдвиньте ее вверх, чтобы отсоединить от облицовки порога (рис. 12).

Рис. 12. При необходимости отсоедините нижнюю честь облицовки центральной стойки и снимите ее с автомобиля

13 Установка выполняется в последовательности, обратной снятию. При установке соблюдайте следующие правила:

а) Затяните болт крепления ремня безопасности требуемым моментом.

б) При установке облицовки совместите выступ механизма регулировки роста пассажира с рычагом регулировки. Установите датчик системы сигнализации и заверните винты его крепления (если он имеется) до установки облицовки.

Задняя стойка кузова

14 Снятие облицовки значительно облегчается, если сначала снять боковые подушки заднего сиденья.

15 Снимите уплотнение двери с передней кромки облицовки.

16 При помощи отвертки отсоедините три фиксатора переднего крепления облицовки. Будьте осторожны, чтобы не повредить облицовку.

17 Сдвиньте панель в сторону, к центру автомобиля, и отсоедините верхнее заднее крепление панели.

18 Поднимите панель вверх и отсоедините ее от нижнего крепления (рис. 18). Снимите звукоизоляционное покрытие, установленное под облицовкой.

Рис. 18. Снятие облицовки задней стойки кузова

19 Отверните болт нижнего крепления ремня безопасности и снимите все шайбы (рис. 19).

Рис. 19. Отверните и выньте болт нижнего крепления ремня безопасности

20 Проденьте ремень безопасности через облицовку и выньте облицовку из автомобиля (рис. 20).

Рис. 20. Проденьте ремень безопасности через облицовку задней стойки

21 Установка выполняется в последовательности, обратной снятию. Затяните болт крепления ремня безопасности требуемым моментом.

22 Снимите заглушку болта верхнего крепления ремня безопасности, затем отверните и выньте болт, запомнив расположение всех шайб (рис. 22,а,б).

Рис. 22,а. Снимите заглушку болта верхнего крепления ремня безопасности.

Рис. 22,б. . затем отверните болт

23 Снимите с двери багажного отделения резиновое уплотнение в районе крепления облицовки задней стойки.

Рис. 24. Отсоедините и снимите облицовку задней стойки

25 Установка выполняется в последовательности, обратной снятию. Затяните болт крепления ремня безопасности требуемым моментом.

Стойка двери багажного отделения (модель "универсал")

26 Отверните торцевым ключом и выньте болт крепления зацепа крепления груза, затем снимите зацеп (рис. 26).

Рис. 26. Отверните болт крепления и снимите зацеп крепления груза

27 Снимите уплотнение с двери багажного отделения вокруг облицовки стойки.

28 При помощи плоского инструмента или тонкой отвертки отсоедините фиксаторы и снимите облицовку (рис. 28). Будьте аккуратны, чтобы не повредить облицовку. Если фиксаторы не отсоединяются, снимите облицовку задней стойки и боковую панель облицовки багажного отделения.

Рис. 28. Отсоедините фиксаторы н снимите облицовку стойки двери багажного отделения

29 Установка выполняется в последовательности, обратной снятию.

Нижняя часть лицевой панели

Со стороны водителя

30 Поднимите уплотнение порога двери и снимите уплотнение двери со стороны панели.

31 Поверните фиксатор вентиляционной решетки на 90° против часовой стрелки, выньте фиксатор и снимите вентиляционную решетку (рис. 31).

Рис. 31. Снимите вентиляционную решетку под лицевой панелью

32 В нижней части лицевой панели отверните пластмассовые крепления и выньте их.

33 Отверните винт крепления ручки открывания капота, затем снимите ручку и отцепите ее от троса (рис. 33,а,б).

Рис. 33,а. Отверните винт крепления ручки открывания капота.

Рис. 33,б. . затем снимите ручку и отцепите ее от троса

34 Отверните 6 винтов, расположенных под лицевой панелью (рис. 34).

Рис. 34. Отверните винты крепления облицовки

35 На моделях с регулируемой рулевой колонкой снимите кожух рычага регулировки и отверните винт, расположенный под ним.

36 Отсоедините фиксаторы нижней панели от приборной доски и выньте панель из автомобиля (рис. 36).

Рис. 36. Снятие нижней панели со стороны водителя (для наглядности рулевое колесо снято)

37 Установка выполняется в последовательности, обратной снятию.

Со стороны пассажира

38 Поверните фиксатор вентиляционной решетки на 90° против часовой стрелки, выньте фиксатор и снимите вентиляционную решетку (рис. 38).

Рис. 38. Снимите вентиляционную решетку под лицевой панелью

39 Отверните три винта, расположенных под лицевой панелью (рис. 39).

Рис. 39. Отверните три винта крепления .

40 Сдвиньте панель назад и отсоедините ее от двух фиксаторов, расположенных в передней части и выньте панель из автомобиля (рис. 40).

Рис. 40. . затем опустите панель и выньте ее

41 Установка выполняется в последовательности, обратной снятию.

Боковые панели облицовки багажного отделения

43 Поверните фиксаторы, расположенные в углах панели, на 90° и выньте их.

44 Отодвиньте панель в сторону и выньте ее из автомобиля (рис. 44).

Рис. 44. Снятие боковой панели облицовки багажного отделения - модель "седан"

45 Установка выполняется в последовательности, обратной снятию.

46 Снимите боковые подушки заднего сиденья и выньте их из автомобиля.

47 Сдвиньте спинку заднего сиденья вперед.

48 Поднимите переднюю часть облицовки пола багажного отделения.

49 Снимите облицовку порога багажного отделения. Для этого поднимите вверх и выньте верхние крепления, затем отверните болты крепления нижних проушин крепления груза на внутренних углах. Снимите облицовку защелки замка двери багажного отделения (рис. 49,а-д).

Рис. 49,а. При помощи отвертки поднимите.

Рис. 49,б. . и выньте фиксаторы крепления облицовки порога двери багажного отделения

Рис. 49,в. Отверните болты крепления проушин крепления груза и снимите их

Рис. 49,г. Снимите облицовку защелки замка двери багажного отделения

Рис. 49,д. Снятие облицовки порога двери багажного отделения

Рис. 50,а. Отверните болты крепления передних проушин и снимите проушины с опорной пластиной

Рис. 50,б. Поднимите переднюю честь облицовки пола багажного отделения

51 Снимите с двери резиновое уплотнение в районе снимаемой панели облицовки.

52 Отверните и выньте болты крепления проушин к задней части панелей. Будьте аккуратны и не перепутайте проушины (рис. 52).

Рис. 52. Снимите проушины, расположенные в задней части боковых панелей

53 Поверните фиксаторы, расположенные по углам панели на 90° и выньте их.

54 Поднимите панель вверх и отсоедините от трех фиксаторов в верхней части панели. Выньте панель из автомобиля (рис. 54).

Рис. 54. Снятие боковой панели облицовки багажного отделения - модель "универсал"

55 Установка выполняется в последовательности, обратной снятию.

Задняя полка (модель "седан")

56 Снимите заднее сиденье и подголовники заднего сиденья.

57 Снимите облицовку задней стойки кузова (см. выше).

58 Отверните винты, расположенные на переднем краю полки. Для поздних моделей полка крепится пластмассовыми заклепками. Для их снятия необходимо выдавить центральную часть заклепки пробойником. Выньте центральную часть заклепки, чтобы использовать ее при установке (рис. 58,а,б).

Рис. 58,а. Выдавите пробойником центральную часть заклепки

Рис. 58,б. Пластмассовая заклепка перед установкой

59 Поднимите переднюю часть полки и отсоедините ее от задних креплений (рис. 59). При необходимости отсоедините разъемы электропроводки задних динамиков, запомнив их расположение.

Рис. 59. Поднимите переднюю часть полки и выньте полку

60 Установка выполняется в последовательности, обратной снятию.

Облицовка двери багажного отделения - модель "универсал"

61 Отсоедините фиксаторы крепления крышки замка/ручки двери багажного отделения, затем при помощи отвертки отсоедините пластмассовые крепления внутри ручки (рис. 61,а,б). Снимите крышку замка/ручки.

Рис. 61,а. При помощи специального приспособления выньте фиксаторы

Рис. 61,б. Отсоедините пластмассовые крепления внутри ручки и снимите крышку

62 Отсоедините пластмассовые крепления по углам основной панели, затем немного приподнимите панель и отсоедините фиксаторы крепления верхней части панели (рис. 62,а-в).

Рис. 62,а. При помощи специального приспособления выньте фиксаторы.

Рис. 62,б. . затем извлеките фиксаторы, расположенные по периметру панели

Рис. 62,в. Отсоедините верхний торец панели и снимите ее

63 При необходимости снимите три секции облицовки стекла двери багажного отделения. Для этого отсоедините фиксаторы при помощи инструмента с широким лезвием (рис. 63,а,б).

Рис. 63,а. Снятие верхней секции облицовки стекла двери багажного отделения.

Рис. 63,б. . и одной из боковых панелей

64 Установка выполняется в последовательности, обратной снятию.

Остальные панели облицовки - основные сведения

65 Панели облицовки крепятся при помощи винтов и/или различных типов фиксаторов и креплений.

66 Убедитесь, что снятию панели не мешают другие компоненты облицовки. Соблюдайте требуемую последовательность снятия и установки панелей, поскольку правильность их установки можно проверить только после сборки.

67 Некоторые из панелей крепятся винтами, которые используются и для крепления других элементов интерьера, например, дополнительных ручек.

68 Отсоедините все видимые крепления, отверните винты. Имейте в виду, что винты обычно закрыты заглушками. Если после этого панель не снимается, значит, она держится на внутренних креплениях или фиксаторах Обычно эти крепления расположены по углам панели. Отсоедините крепления и панель снимется.

Помните, что крепления легко ломаются. В этом случае при установке панели Вам понадобятся новые. Наилучшим инструментом для отсоединения фиксаторов является отвертка с широким лезвием или аналогичное приспособление. Помните, что во многих случаях на обратной стороне панели нанесен слой герметика.

69 При снятии панели никогда не используйте чрезмерных усилий, поскольку это вызовет повреждение панели. Всегда необходимо убедиться, что все крепления отсоединены. Возможно, снятию панели мешают окружающие элементы, которые нужно снять.

70 Установка выполняется в последовательности, обратной снятию. Вставьте все фиксаторы и убедитесь, что они встали на место. Убедитесь, что все компоненты установлены в требуемом порядке.

71 Ковровые покрытия снимаются и устанавливаются очень просто, однако, эта процедура требует очень много времени, поскольку, предварительно нужно снять все панели облицовки, имеющие контакт с ковровым покрытием. Кроме того, необходимо снять сиденья, центральную консоль, а также нижние крепления ремней безопасности.

72 Для снятия обивки потолка необходимо отсоединить ее крепление к люку, а также снять дополнительные ручки, противосолнечные козырьки, люк (если он имеется), неподвижные стекла, а также панели облицовки салона, контактирующие с обивкой потолка.

73 Имейте в виду, что снятие и установка обивки потолка требуют наличия опыта выполнения подобной работы, поэтому эту процедуру лучше поручить специалисту.

Шумоизоляция Ford Mondeo V

Наш сегодняшний гость на шумоизоляции – Ford Mondeo V - лучшее воплощение последней, пятой, генерации семейного седана. Клиент приобрел самую дорогую версию под названием Titanium Plus с кожаным салоном и передними креслами с функцией массажа, вентиляции и памяти настроек.

Осмотрев автомобиль и обратившись к имеющемуся опыту шумоизоляция Ford Mondeo V, команда StyleGarage пришла к выводу об оптимальности пакета вибро- и звукоизоляции СтП «Премиум». Данный комплекс подразумевает использование улучшенных технологий снижения шумового фона в районе днища, подпотолочного пространства, багажника. После полной шумоизоляции кузовных панелей Ford Mondeo V прогресс в улучшении акустического комфорта в салоне должен составить до 70%.

Полная вибро- и шумоизоляция Форд Мондео 5 произведена успешно:

Шумоизоляция дверей - 5 слоев
Шумоизоляция пола - 3 слоя
Шумоизоляция арок - 3 слоя
Шумоизоляция крыши - 2 слоя
Шумоизоляция багажника - 2 слоя
Шумоизоляция капота - 2 слоя

По мнению многих автожурналистов, шумоизоляция Ford Mondeo V заслуживает похвалы. Отчасти такая ситуация продиктована использованием американским производителем войлочной защиты кузова от воздушных шумов. Правда, шумопоглотитель монтируется лишь эпизодически – в самых проблемных местах, что в итоге не делает большой чести салону. К водительскому креслу Ford Mondeo V постоянно просачиваются шорохи, стуки и грохот внешнего мира, на задних сиденьях можно услышать, как «многорычажка» отрабатывает крупные неровности асфальта.

Стоит отметить, что виброизоляция в автомобиле выполнена еще хуже, чем шумоизоляция Ford Mondeo V. Так, на металле днища нет сплошного покрова из мастичного демпфера. Сталь потолка не способна похвастать наличием множества усилителей жесткости, и вся работа по нивелированию вибраций Форда Мондео водружена на плечи пары кусков твердого вибродемпфера.

Замена ближнего света Ford Mondeo 5

Проследите за тем, чтоб проволочные затворы встали на свои места. Стояночный свет Крутите колпачок на лево и выньте его из корпуса. Приподнимите потом при помощи плоской отвертки патрон из корпуса и выньте лампу из патрона.

Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

После подмены лампы сравните световое отверстие новейшей лампы со старенькой. Противотуманки Осторожно приподнимите отражатель фары из фронтального дефлектора и Выньте сейчас корпус из монтажного отверстия и отсоедините ламповый штекер.

Выньте лампу из патрона и воткните новейшую лампу. Установка в моделях с серийным бампером.

Ford Mondeo 2006, 125 л. с. — самостоятельный ремонт

Выньте лампу из патрона и поменяйте на новейшую. Проведите установка в оборотном порядке.

Ford Mondeo | Замена ламп в фарах ближнего и дальнего света | Ford Mondeo

Для этого нажмите на оба выступа.

Заміна лампи на Ford Mondeo IV (Headlight bulb replace)

Для этого поначалу отсоедините ламповый штекер, высвободите зажимные затворы и отложите в сторону колпачки. Освещение номерного знака Отвинтите оба винта с крестообразным шлицем и выньте корпус лампы из буфера. Сожмите оба бардовых вставных язычка.

Форд Mondeo 3. Лампочки фонарей близкого, далекого, стояночного света и указателей поворота размещаются все вместе…

Стопроцентно выньте оба крепежных штифта. Для этого поначалу отсоедините ламповый штекер, высвободите зажимные затворы и отложите в сторону колпачки.

Выньте лампу из патрона и поменяйте на новейшую. Крепко удерживайте ламповый патрон, крутите стекло на лево и снимите. Выньте корпус наружу, немного сожмите лампу в патроне и снимите левым вращением.

Заміна лампи на Ford Mondeo IV (Headlight bulb replace)

Для этого поначалу отсоедините ламповый штекер, высвободите зажимные затворы и отложите в сторону колпачки.

Отсоедините ламповый штекер указан стрелкой. отбросьте в стороны проволочные скобы указаны стрелками и выньте лампу за цоколь из отражателя. Воткните новейшую лампу, подключите ее и потом закройте фару.

13.18. Никаких больших проблем – замена ламп накаливания

Для этого нужно надавить на оба бардовых вставных язычка указан стрелкой. Сожмите оба бардовых вставных язычка. Отсоедините сейчас ламповый штекер и выньте дефектную лампу из патрона. После подмены проведите установка в оборотном порядке.

Не забудьте провести контроль функционирования. Заднее освещение универсала Откройте заднюю дверь и высвободите в салоне верхнюю обшивку корпуса лампы нижняя закреплена клеящей лентой. Сейчас снимите обшивку и Если сейчас вынуть оба крепежных штифта указаны стрелками наверху корпуса фар и потом еще отсоединить ламповый штекер, то перед вами всеохватывающая фара, готовая для смены ламп. Используйте только запасные лампы с УФ-фильтром.

На сто процентов выньте оба крепежных штифта. Немного сожмите старенькую лампочку в патроне и выверните ее левым вращением.

Установите новейшую лампу в оборотном порядке и проследите за тем, чтоб при монтаже верно размещались оба направляющих выступа. Направьте внимание на заднюю пружину при монтаже бокового указателя поворота.

Крепко удерживайте ламповый патрон, крутите стекло на лево и снимите. Выньте лампу из патрона и поменяйте на новейшую. Проведите установка в оборотном порядке.

Для этого поначалу отсоедините ламповый штекер, высвободите зажимные затворы и отложите в сторону колпачки. Отсоедините ламповый штекер указан стрелкой. отбросьте в стороны проволочные скобы указаны стрелками и выньте лампу за цоколь из отражателя. Воткните новейшую лампу, подключите ее и потом закройте фару.

Проследите за тем, чтоб проволочные затворы встали на свои места. Стояночный свет Крутите колпачок на лево и выньте его из корпуса.

Приподнимите потом при помощи плоской отвертки патрон из корпуса и выньте лампу из патрона. Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

После подмены лампы сравните световое отверстие новейшей лампы со старенькой. Противотуманные фары Осторожно приподнимите отражатель фары из фронтального дефлектора и Выньте сейчас корпус из монтажного отверстия и отсоедините ламповый штекер.

Выньте лампу из патрона и воткните новейшую лампу.

Выбираем лампу: топ проверенных производителей

Не напрасно молвят, что Ford Mondeo – машина для народа. Авто гигант ухитрился не только лишь выпустить в мир высококачественный, при всем этом доступный автомобиль, да и позаботился про рынок запчастей. Практически любая деталь этого тс без заморочек изменяется в любом СЦ за считанные минутки. Это касается и ламп близкого света: российские, китайские либо уникальные запчасти удовлетворят даже самого вкусившего вкус либо въедливого автомобилиста.

мощность – 55W;
напряжение. 12V;
подходящий под патрон цоколь – модель H7.

Производитель по дефлоту устанавливает свет от германского производителя Osram. Данный бренд известен собственной надежностью и долговечностью. Если вы диагностировали поломку конкретно этого светильного элемента, то советуем поменять его на такую же лампу либо аналогичный продукт.

95% хозяев «Ford-Mondeo» останавливают собственный выбор на одном из 2-ух типов света:

Проанализируйте информацию, описанную выше, и сделайте выбор в пользу более прибыльной цены либо высочайшей степени надежности. Стоит принять во внимание и общеизвестный факт, что галогенные фары работают на базе нити накаливания. В связи с этим, не стоит ждать завышенной светоотдачи. Если нить нагреется очень очень, может нарушиться структура отражателя и рассеивателя, что плохо отразиться на всей картине в целом.

Совет! Передняя оптика – это система, состоящая сходу из 4 видов лампочек: ближний и далекий свет, габаритные огни и сигналы поворота. Так либо по другому, не третируйте полной разборкой фары. Это дозволит выполнить подмену не так стремительно, но отменно.

Процедура замены лампочки ближнего цвета на Ford Mondeo

Замена лампы – довольно обычный процесс, с которым без усилий управится даже неискушенный шофер. Все, что для этого необходимо, это следовать советам ниже:

Сперва откройте капот и закрепите его в таком положении с помощью фиксаторов.
Снимите клеммы от аккумуляторной батареи.
Снять болты-фиксаторы. Крепится фара на 2-ух таких элементах, которые имеют шляпку типа «звездочка».
Медлительно и аккуратненько снимите блок фары, подводя его на себя в мягенькой поступательной форме.
Снимите клемму питания, которая крепится к плате.
После этих манипуляций отсоединенная фара готова к замене ламп.
Задняя стена блока закрыта резиновой крышкой, а аккурат за ней находится лампа близкого света.
Открыв резиновую крышку, вы можете изъять спаленный либо покоробленный элемент. Надавите на лампу и прокрутите против часовой стрелки. Таким макаром, вы достанете лампу из патрона.
Сделайте установка новейшей лампы и сборку блока.

Замена лампочки в «Ford-Mondeo» может производиться в гаражных критериях даже с наименьшим опытом. Не излишним будет приготовить набор инвентарем для подмены и сами меняемые элементы:

2 новые лампы ближнего света на «Ford-Mondeo». Следуйте советам по выбору, описанным выше в статье.
Ключ «звездочка» или шестигранник. Он потребуется для того, чтобы снять блок фары с двух крепежных элементов.
Отвертка на «минус». Важно, чтобы длина жала была существенной, а сама насадка – как можно тоньше. Это позволит без труда добраться до заглубленных фиксаторов и снять блок фары.
Резиновые перчатки не повредят как для механической защиты рук, так и защиты от тока.

Замена ламп ближнего света Ford Mondeo

Ford Mondeo 2001 года замена лампочки ближнего света

более неудобной конструкции открытия кожуха и замены лампы видеть не доводилось. Я вот полез в первый раз в правую и сразу сломал крепление скобы — пришлось потом напаять пластмасску. С левой до сих пор наслаждаюсь когда собираю — натянуть скобу.это просто счастье какое-то. Успокаивает одно — на фокусе вообще надо аккумулятор снимать что б туда долезть своими грабарками. да че вы паритесь) фару снимаете и меняете что нужно. по-моему и в стране советов это было. с лючком разок попробовал на соседском Mondeo, больше к нему не прикасался. по поводу удобства, ни Nissan альмере ксенон снимали, так тоже намучались. там не пластиковый лючек, а резиновая заглушка и тоже особо не подлезть. но и фару не так просто снять. на опеле астре последнего поколения еще хуже. Перегорела лампочка ближнего света в Ford Focus 2 рестайл.

Т. к. лампочка это расходный материал, то ее замена должна быть по силам водителю без особых трудозатрат.

Так оно и есть замена занимает 5 10 минут.

Стоп-сигнал верхнего уровня

Откройте дверь задка (по необходимости). Выверните два винта крепления узла (см. рис.5.48).

Снимите узел с заднего стекла и разъедините электроразъем его проводки (см, рис.5.49).

Вытащите блок лампочек из корпуса узла, запоминая, как он установлен. Открепите красную крышку от рассеивателей и патрона (см. рис.5.50,а,б).

Вытащите соответствующую лампочку из клинового патрона (см. рис.5.51).

Установка — в порядке, обратном снятию.

Ford Mondeo замена лампы ближнего света

Выбираем лампу: топ проверенных производителей

Не зря говорят, что Ford Mondeo – машина для народа. Автомобильный гигант умудрился не только выпустить в мир качественный, при этом доступный седан, но и позаботился про рынок запчастей. Почти каждая деталь этого транспортного средства без проблем меняется в любом СЦ за считанные минуты. Это касается и ламп ближнего света: отечественные, китайские или оригинальные запчасти удовлетворят даже самого искушенного или дотошного автомобилиста.

В сегодняшних реалиях можно подобрать лампу в любом ценовом диапазоне. Чтобы не выбросить деньги на ветер, рекомендуем обратить внимание на ключевые критерии выбора. Источник питания и патрон самой лампы – вот на что следует смотреть при покупке. Любая лампа для этого автомобиля должна отвечать следующим требованиям:

мощность – 55W;
напряжение — 12V;
подходящий под патрон цоколь – модель H7.

Производитель по умолчанию устанавливает свет от немецкого производителя Osram. Данный бренд известен своей надежностью и долговечностью. Если вы диагностировали поломку именно этого светильного элемента, то рекомендуем заменить его на такую же лампу или аналогичный продукт.

95% владельцев «Ford-Mondeo» останавливают свой выбор на одном из двух типов света:

Галогенная лампа с функцией рассеивания потока.
Биксеноновая лампа с функцией оптики в линзе.

Проанализируйте информацию, описанную выше, и сделайте выбор в пользу более выгодной стоимости или высокой степени надежности. Стоит принять во внимание и общеизвестный факт, что галогенные фары работают на основе нити накаливания. В связи с этим, не стоит ожидать повышенной светоотдачи. Если нить нагреется слишком сильно, может нарушиться структура отражателя и рассеивателя, что негативно отразиться на всей картине в целом.

Совет! Передняя оптика – это система, состоящая сразу из 4 видов лампочек: ближний и дальний свет, габаритные огни и сигналы поворота. Так или иначе, не пренебрегайте полной разборкой фары. Это позволит выполнить замену не так быстро, но качественно.

Передний габаритный фонарь — модели выпуска с 1997 года

Эта процедура выполняется так же, как для моделей выпуска до 1996 года. Однако для того, чтобы снять заднюю крышку узла, вам возможно придется снять узел, как указано в параграфе 7 (см. рис.5.18,а,б).

Замена ламп ближнего света Ford Mondeo

Если вы заметили, что ездить в темное время суток стало сложнее, следует первым делом проверить лампу ближнего света на предмет исправности. Ремонт или, что бывает куда чаще, замена оптики с большой степенью вероятности решит эту проблему. Настройка или калибровка ближнего света выполняется несколькими методами. Каждый из них не обходится без замены лампы ближнего света на «Ford-Mondeo».

Лампа ближнего света на Ford Mondeo (Ford Mondeo)

Очень точный и простой инструктаж Замена лампочек передних фар. Ford Mondeo MK5

Страна производитель: Германия

В продаже имеются Лампа ближнего света на следующие модели Ford:

Мы предоставляем возможность выбрать оригинальные лампы ближнего света к Ford Mondeo B4Y, B5Y, BAP, BFP, BNP, BWY, GBP с помощью удобных для Вас способов:

Другие названия автозапчасти: лампа ближнего, лампочка ближнего света, лампочка hb 4.

Читайте также:
