Загорелась надпись STOP! и мигает лампа ручника – что делать?

Надпись STOP! загорается во время поворота и торможения

Наверное, одним из самых популярных видов ошибки является фраза «STOP! Brehmsenfehler. Betriebsanleitung». Дословно это переводится так: Остановитесь, ошибка тормозной системы, необходимо сервисное обслуживание. Данная надпись может возникать в комбинации с тремя или десятью миганиями красного символа тормозной системы (ручника) на панели приборов, а также троекратным звуковым сигналом. При этом надпись возникает в таких ситуациях:

автомобиль заходит в правый поворот достаточно резко или длительное время идет по дуге в правую сторону, в самой крайней точке может возникнуть ошибка и сигнал;
при слишком быстром ускорении, когда автомобиль испытывает наиболее сильные нагрузки, возможно возникновение ошибки и срабатывание аварийной системы оповещения;
при резком торможении также может возникать неприятный звук, так как работает тот же механизм, что и при повороте направо, при резком ускорении - жидкость проявляет инерцию;
при серии резких поворотов, когда происходит раскачка, в таком случае ваш автомобиль оказывается довольно раздражительным в плане постоянной демонстрации ошибки STOP!;
при старте движения, когда авто трогается, а также после остановки при более или менее резком торможении - это уже признак срочной необходимости вмешательства в систему торможения.

Если вы заметили, что именно при повороте и торможении выскакивает надпись Стоп! на бортовом компьютере, не стоит сильно переживать. Проблема в большинстве случаев связана с понижением уровня тормозной жидкости в бачке. Достаточно долить 50-60 грамм жидкости нужного типа и продолжать движение уже без назойливых неполадок и неприятных явлений. Приобрести жидкость можно на заправке или в любом автомобильном магазине.

проверка системы торможения на ходу - следует затормозить несколько раз активно и плавно, посмотреть на поведение данной системы в процессе разных режимов эксплуатации;
если у вас легкосплавные диски, которые позволяют осмотреть визуально тормозные колодки, обязательно выполните эту операцию и посмотрите на оставшуюся рабочую часть;
вполне возможно, что предметом ошибки стал замерзший или просто вышедший из строя датчик ABS или диагностические датчики в бачке тормозной жидкости вашего автомобиля;
следует всегда держать под рукой номер телефона сервиса, с которым можно связаться при возникновении подобных неполадок, профессиональный совет вам точно не помешает;
если визуально все элементы системы торможения исправны, а сам тормоз не изменил своих характеристик, то можно продолжить осторожную поездку далее, подыскав сервис для ремонта.

Важно провести качественную диагностику на стенде и понять, какую именно ошибку выдает ваш автомобиль. На официальном сервисе используется точная расшифровка ошибок, именно здесь вам помогут диагностировать неполадку максимально точно. Все это приводит к тому, что вы не будете тратить слишком много времени и денег на ремонт, получив полную информацию о поломке. Такие возможности станут большим преимуществом.

Ошибка Oldruck Motor Aus и лампа Check Engine

перевод ошибки означает, что давление масла в двигателе нарушено, поэтому машина вполне закономерно просит вас заглушить мотор и проверить проблему более детально;
если вместе с этой ошибкой загорается лампа Check Engine, проблема может быть связана сразу с несколькими неполадками или просто с обрывом сети определенных датчиков;
первым делом необходимо остановить работу двигателя, чтобы его не запороть, выйти из авто и проверить уровень масла с помощью щупа, это подскажет первый шаг решения;
если уровень низкий, следует сразу же долить масло и провести попытку запуска снова, ошибка может повториться, в таком случае снова стоит заглушить мотор, еще раз проверить уровень;
еще одной вероятной проблемой может быть просто глюк бортовой системы или выход из строя датчика давления масла, но своим ходом до СТО лучше не ехать, это может привести к проблемам.

Лучше всего в данном случае будет отказаться от движения своим ходом, вызвав эвакуатор. Еще можно пригласить эксперта из СТО в ваш гараж или в то место, где вы находитесь. Если есть возможность заменить датчик давления масла или подключить базовое диагностическое оборудование, мастер скажет, какие именно проблемы стали причиной выбивания такой ошибки. Просто продолжать движение с горящей надписью Oldruck Motor Aus нельзя, это может привести к выходу из строя мотора.

Airbag Fehler и различные сигналы - проблема может быть глубокой

Когда речь идет о надписи Airbag Fehler, многие просто не обращают на нее должного внимания. А на самом деле стоит обратить внимание на такую ошибку, так как возникает она далеко не всегда по причину ошибки именно подушек безопасности. Даже если мигают желтые индикаторы, и сигнал появляется всего один раз, следует обратить особое внимание на работу автомобиля после выдачи такой ошибки. Проблемы могут быть самые разные:

не срабатывает датчик подушки безопасности, который отвечает за раскрытие этого элемента, так что необходимо провести сервисное обслуживание в ближайшее время;
при загорании или мигании лампы в движении есть целый ряд причин, на которые стоит обратить внимание, это огромный список неполадок, среди которых есть и фатальные;
случалось, что ошибка Airbag Fehler возникала у водителей немецких и чешских авто при вождении с неисправным генератором или регулятором напряжения генератора;
возможно, аккумулятор начал разряжаться и не дает должного вольтажа на все датчики, чтобы они получили нормальные рабочие условия, ошибка может быть совершенно любой;
именно ошибка Airbag вылетает в том случае, если сбой произошел в системе электричества в автомобиле, эту закономерность не могут понять даже на официальном сервисе.

Подводим итоги

Диагностическая система в автомобилях Volkswagen Group достаточно качественная и может похвастать высокой эффективностью. Можно использовать возможности самодиагностики авто в случаях, когда вы не уверены в исправности всех модулей и датчиков. В большинстве ситуаций ошибки застают нас врасплох и не в самое лучшее время. По этой причине многие водители всегда возят с собой фирменные инструкции производителя. Впрочем, в них нет особо полезной информации. Для устранения любой неполадки в инструкции рекомендуется «обратиться в ближайший сервисный центр Volkswagen».

Сигнализаторы комбинации приборов ГАЗель Next.

1.
Сигнализатор (оранжевый) засорения сажевого фильтра.

Информирует водителя о состоянии сажевого фильтра.

2.
Сигнализатор (оранжевый) высокой температуры системы выпуска.

Информирует водителя о засоренности сажевого фильтра.

3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.

При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.

4. Сигнализатор (красный) критической неисправности двигателя.

Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.

При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.

5. Сигнализатор (оранжевый) MIL.

Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.

При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.

После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.

6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.

При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.

При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.

7. Сигнализатор (зеленый) включения левых указателей поворота.

8. Сигнализатор (белый) включения дневных ходовых огней.

9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.

Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.

10. Сигнализатор (зеленый) включения габаритных огней.

11. Сигнализатор (красный) «STOP».

Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.

Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).

12. Сигнализатор (синий) включения дальнего света фар.

13. Сигнализатор (оранжевый) минимального резерва топлива в баке.

Загорается при положении поплавка уровня топлива в районе 8 литров.

14. Сигнализатор (зеленый) включения ближнего света фар.

15. Сигнализатор (зеленый) включения правых указателей поворота.

16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.

17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.

18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.

19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.

20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.

21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.

22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.

Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.

23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.

Автомобиль должен быть проверен на предприятии технического обслуживания.

24. Сигнализатор (зеленый) включения пониженной передачи или резервный.

25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.

Автомобиль должен быть проверен на предприятии технического обслуживания.

26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.

Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.

Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.

27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.

28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).

Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.

29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).

Кратковременно загорается при включении приборов.

Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.

30. Сигнализатор (красный) разряда аккумуляторной батареи.

Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.

Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.

31. Сигнализатор (красный) включения стояночного тормоза.

Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).

32. Сигнализатор (красный) аварийно низкого давления масла.

Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).

Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.

33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.

Загорание сигнализатора свидетельствует о неисправности тормозной системы.

Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.

Эксплуатация автомобиля до устранения данной неисправности не допускается.

34. Сигнализатор (оранжевый) включения заднего противотуманного света.

Внимание!

Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.

Значки на приборной панели ГАЗель Некст и Бизнес

Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.

Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.

Панель приборов ГАЗель Бизнес: описание значков

У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:

уведомляющие;
индикаторные;
предупреждающие.

Первая категория показывает действия или состояние системы, требующие от водителя повышения внимания или аккуратности. Во второй разновидности располагается полная группа уведомлений. Сюда относятся указатели положения света фар, поворотники.

Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.

На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.

Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.

Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.

Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

красный;
оранжевый/желтый;
зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

Инструкция по снятию панели приборов у Газелей

Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.

Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:

для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
снять боковые накладки возле дверей (отщелкнуть клипсы);

под вставками выкрутить крепежные винты – всего 4 шт;
под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;

демонтировать подрулевой кожух, верхнюю и нижнюю крышку;

под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;

при наличии догревателя антифриза, необходимо отключить его контакты;
на самой приборке необходимо найти и выкрутить 4 крепежных болта;

доску далее потребуется вынуть на расстояние длины проводов;
колодку жгута проводов выщелкнуть и снять весь модуль;
раскрутить хомуты креплений подрулевых переключателей;
полностью разомкнуть все клеммы, удерживающие торпеду на месте;
снять крепеж воздуховодов, предварительно выкрутив болты;
снять трос управления карбюратором;
удалить болты, удерживающие прикуриватель и аварийку;
на приводе управления отопителем выкрутить два винта и снять модуль;
далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
снять управление карбюраторной заслонкой;
отключить воздуховоды привода отопителя;
ввиду большого веса панели снять модуль при помощи помощника;
установка элементов осуществляется в обратной последовательности.

Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Газель бизнес не работает панель приборов

Неисправности с электрикой

На Ваз 2109 неисправности с электрикой возникают со временем. Опытный автомобилист должен уметь с этими проблемами справляться. Желательно, чтобы он самостоятельно устранял на Ваз 21093і неисправности, электрооборудование проверял и делал соответствующие выводы. В этой статье мы попытаемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

Общая информация

Ваз 2109 неисправности электрооборудования

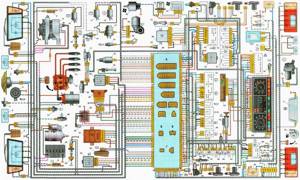

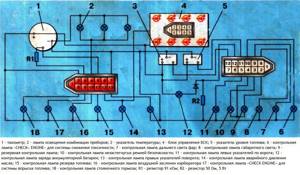

Начнем с общей информации. Следует знать, что на автомобиле Ваз 2109 два источника питания – это АКБ и генератор. АКБ предназначена для подачи тока при пуске силового агрегата авто, а также для питания стартера и других потребителей на 12 В при неработающем двигателе. Когда мотор заработает, вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током все потребители, даже систему зажигания и АКБ.

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, то от генератора не поступает заряда в бортовую сеть, то есть расходуется запасенная энергия АКБ. Понятно, что запас ограничен и зависит от величины батареи, ее емкости. Конечно же, в этом случае можно доехать до дома без генератора, но глушить автомобиль уже нельзя и придется ехать без остановок.

Порядок работ

В первую очередь, нужно проверить, а на месте ли ремень генератора. Случается, что он обрывается.
Если ремень на месте, цел и невредим, то рекомендуется проверить его натяжение. Для этого нажимаем большим пальцем руки сверху и замечаем, насколько ремень погнулся. 10-15 мм – это норма.

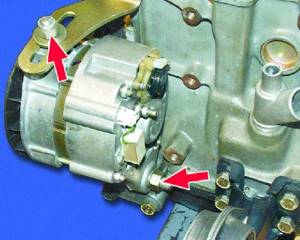

Вооружаемся соответствующим ключом и отворачиваем гайку, фиксирующую генератор к кузову. Затем вставляем монтировку между генератором и блоком цилиндров мотора. Методом рычага генератор отодвигаем и затягиваем гайку крепления.

Работа с генератором

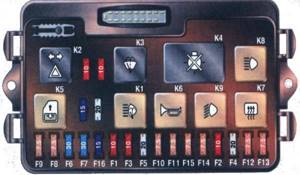

Нужно проверить, а не сгорел ли соответствующий предохранитель. Если да, то заменяем на новый (подробнее о предохранителях ниже).

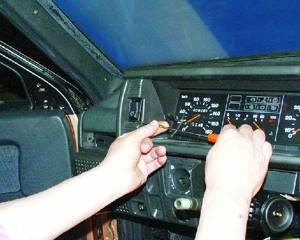

Пускаем силовой агрегат и проверяем, гаснет ли лампа зарядки АКБ. Если погасла, то значит все сделано правильно.

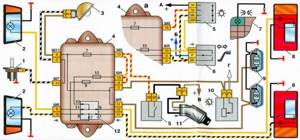

Если она не погасла, то нужно проверить кабель, который тянется от генератора к АКБ (плюсовой). Проблемы могут быть именно в нем.

Примечание. От батареи идут два провода: толстый соединяет АКБ со стартером, а тонкий – тот, который нужен нам.

Проверяем целостность этого провода. Может он оборван или еще чего.
Проверить тщательно нужно и контакты, которые могли быть со временем окислены.
Все эти неисправности, если они были обнаружены, исправляем. Запускаем двигатель и смотрим, появилась ли зарядка.
Если да, то счастливого пути!

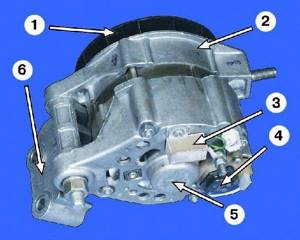

Если зарядки опять нет, то нужно проверить уже сам генератор(см.Ваз 2109: неисправности на генераторе и способы их устранения). Для этого лучше обратиться к специалистам или же сделать все по советам, которые можно найти на нашем портале.

Совет. Как и говорилось, доехать с испорченным генератором до сервиса или собственного гаража можно. Для того чтобы максимально снизить потребление тока АКБ, нужно обязательно отключить в этот момент все приборы, такие как автомагнитола, лишние осветительные приборы, вентилятор, кондиционер, обогреватель и т.д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Данный компонент требуется для того, чтобы поддерживать в заданных пределах напряжение генератора, даже если изменяется частота вращения и нагрузка. Не исключено, что он «отработался» и генератор функционирует неправильно. На автомобиле:

Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
Напряжение замеряем при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма – тринадцать/четырнадцать В.
В противном случае, если значение ниже или выше, регулятор нужно будет заменить.

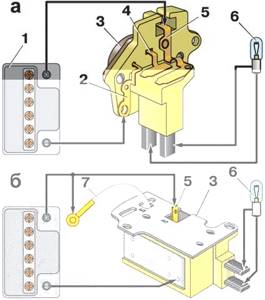

Проверка демонтированного регулятора:

Регулятор демонтируем.
Проверяем его по схеме.

Схема проверки регулятора напряжения

Примечание. Если регулятор на Ваз 2109, выпущен до 1996 года, то его лучше проверять в сборе с щеткодержателем. Это даст возможность обнаружить сразу обрывы выводов щеток и плохой контакт между концами регулятора.

Включаем проверочную лампу между щетками.
К выводам В и Б и корпусу регулятора подводим ток, напряжением 12 В.
Затем подвоим ток, напряжением уже 15 В.
В случае, если регулятор неисправен, лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
Если она горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем пробой.
Если же лампа не горит в обоих случаях, имеется в регуляторе обрыв.

Предохранители

Ваз 2109 неисправности электрики

Предохранители – это своего рода и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или же других проблем с электрикой, если перегорают во второй раз. А проблемы с электрикой нельзя класть в долгий ящик, ведь это грозит возгорание всей электропроводки и пожаром.

Примечание. Помните, что категорически запрещается заменять испорченный предохранитель новым, с большим номиналом. Совет. Чтобы сделать поиск неисправностей легче, рекомендуется пользоваться схемой, приведенной ниже.

Стоит отметить, что на Ваз 2109 могут быть установлены разные блоки: старый и новый. Отличительной особенностью нового блока предохранителей является то, что в нем используются предохранители нового образца. Вместо цилиндрической формы предохранителей (как на старом блоке), здесь используются ножевые. Кроме того, используются в таком блоке и новые компактные реле.

Ваз 2109 неисправности электропроводки

Разберем теперь схему предохранителей на Ваз 2109, так как для работы с электрикой автомобиля это очень важно. Предохранители сокращенно будем называть буквой П, если монтажный блок старого образца и буквой P, если нового. Итак:

1 и 2 П с 8 А (в старом блоке) и 8/9 P с 7,5 А(в новом блоке) – отвечают за противотуманные фары.
П номер 3 с 8А и P1 с 10А – отвечают за очистители, реле и клапан включения фар.
П4 с 16А и P7 с 30А – отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистеля заднего стекла, лампочки бардачка, обогрев стекол и т.д.
П5 с 8А и P16 с 15А – отвечают за поворотники, реле аварийки, задние фары, за указатели температуры Ож и уровня топлива и т.д.
П6 с 8А и P3 с 10А – задние фары, стоп-сигналы и освещение салона.
П6 и P6 s 30A – отвечают за электрические стеклоподъемники передние.
П7 и P10 с 7,5А – отвечают за лампочку номерного знака.
П8 с 16А и P5 с 20А – отвечают за звуковой сигнал и различные реле.
П9 на 8А и P10 на 7,5А – в ответе за левую габаритку и заднюю левую фару.

Ваз 2109 электрооборудование неисправности

П10 на 8А и P11 на 7,5А – в ответе за правую фару-габаритку и правую заднюю фару.
П11 с 8А и P2 с 10А – отвечают за поворотники и аварийку.
П12 с 16А и P4 на 20А – за обогреватель заднего стекла, прикуриватель и штепсельную розетку.
П13 и П14 с 8А и P15/P14 с 7,5А – в ответе за осветители/дальний свет.
П15/П16 с 8А и P13/P12 с 7,5А – в ответе за осветители/ближний свет.

Назначение

Функция любой «приборки» – информационная. Это касается и щитка приборов «Газели Бизнес». На небольшом участке в торпеде имеются все необходимые показатели, лампочки и шкалы. Обычно щиток располагается за рулем, перед глазами водителя. Но есть и исключения. Например, в УАЗе «Хантер» панель расположена по центру. Но приборку этого авто мы рассматривать пока не будем. Вернемся к нашим «Газелям». Внешне их панели представляют собой три-пять круглых циферблата с несколькими датчиками-сигнализаторами. В любом щитке основными циферблатами являются:

Они имеют наибольшие размеры и располагаются по центру. Кроме этого, на щитке приборов («Газели» старого образца и нового) есть масса вспомогательных элементов. Эти шкалы информируют водителя о:

Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
Давлении масла в системе.
Уровне топлива в баке.
Напряжении в бортовой сети.

Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Ваз 21093 неисправности электрооборудования

Указатели

Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
Снимаем датчик и поводим повторную регулировку.
Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
Лечение: лампы заменяются либо их контакты поджимаются.
Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Примечание. Вообще, в данном случае рекомендуется прозвонить тестером всю проводку.

Проблемы со спидометром

Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Ваз 21093 электрооборудование неисправности

На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом. Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы. Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.

Монтаж

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».

Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.

При включении зажигания приборы совершенно никак не реагируют, но машина заводится, подсветка приборки работает.

В чём может быть причина?

В чём может быть причина? Сам замок-зажигания скорее всего.

Сам замок-зажигания скорее всего.

Тоже больше всего склоняюсь к этому варианту, но почему же тогда машина заводится и работает?

У меня автоматы стоят вместо предохранителей, так вот автомат вырубало 2 раза подряд, потом больше это не повторялось.

Врядли – подсветка приборки и фары работают в штатном режиме.

Тоже больше всего склоняюсь к этому варианту, но почему же тогда машина заводится и работает?

Хотя. х.з.. Попробуй когда-заведёшь:пошевели ключом.

Попробуй когда-заведёшь:пошевели ключом.

Пошевели релешку под замком зажигания. У меня так же было. Долго искал, потом нашел- релешка. Когда ее сжимал – появлялся контакт. Поменял – и все ок.

Какую, которая стоит на самом замке , как бы на отдельном жгуте? – если да, то у меня сейчас замок стоит без неё, ранее был с релюхой.

На красном проводе, на указателях проверь питание. Если нет, то предохранитель. А индикаторные лампочки работают? Думаю реле ни при чем. Тогда и поворотники, дворники не стали бы работать. Если Хантер, то вот такая схема должна быть. https://www.uazbuka.ru/electric/img/el_hunter_6.jpg

Не, у меня не Хантер, а 514. Что за красный провод? – если ты про «+» , то это врядли , так как машина заводится, т.е. питание на замке есть.

Так же несовсем понятно , что за указателли и индикаторные лампочки? :confused:

[QUOTE=Хитрый Жук;2000568]Не, у меня не Хантер, а 514. Что за красный провод? – если ты про «+» , то это врядли , так как машина заводится, т.е. питание на замке есть.

Так же несовсем понятно , что за указателли и индикаторные лампочки? :confused: QUOTE]

Лампочки давления масла и перегрева ОЖ, вероятно. Если они тоже не работают, то проверь ПР №2 (средний). Через него приборка питается. Так же могут «потухнуть» индикаторы (Р), (!).

Так же несовсем понятно , что за указателли и индикаторные лампочки? :confused: QUOTE]

Они у меня и так никогда не работали, только лампа перегрева ОЖ, но загорается она только по своему прямому назначению, а до этого как то не хотелось бы доводить.

По поводу предохранителей – повторюсь, у меня установлены вместо них автоматы, так вот они все в положении «ВКЛ».

Есть ещё какие идеи?

Горит стоп на приборке ваз 2109

Неисправности с электрикой

Общая информация

Ваз 2109 неисправности электрооборудования

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, то от генератора не поступает заряда в бортовую сеть, то есть расходуется запасенная энергия АКБ. Понятно, что запас ограничен и зависит от величины батареи, ее емкости. Конечно же, в этом случае можно доехать до дома без генератора, но глушить автомобиль уже нельзя и придется ехать без остановок.

Порядок работ

В первую очередь, нужно проверить, а на месте ли ремень генератора. Случается, что он обрывается.
Если ремень на месте, цел и невредим, то рекомендуется проверить его натяжение. Для этого нажимаем большим пальцем руки сверху и замечаем, насколько ремень погнулся. 10-15 мм – это норма.
Вооружаемся соответствующим ключом и отворачиваем гайку, фиксирующую генератор к кузову. Затем вставляем монтировку между генератором и блоком цилиндров мотора. Методом рычага генератор отодвигаем и затягиваем гайку крепления.

Работа с генератором

Нужно проверить, а не сгорел ли соответствующий предохранитель. Если да, то заменяем на новый (подробнее о предохранителях ниже).

Пускаем силовой агрегат и проверяем, гаснет ли лампа зарядки АКБ. Если погасла, то значит все сделано правильно.
Если она не погасла, то нужно проверить кабель, который тянется от генератора к АКБ (плюсовой). Проблемы могут быть именно в нем.

Примечание. От батареи идут два провода: толстый соединяет АКБ со стартером, а тонкий – тот, который нужен нам.

Проверяем целостность этого провода. Может он оборван или еще чего.
Проверить тщательно нужно и контакты, которые могли быть со временем окислены.
Все эти неисправности, если они были обнаружены, исправляем. Запускаем двигатель и смотрим, появилась ли зарядка.
Если да, то счастливого пути!

Совет. Как и говорилось, доехать с испорченным генератором до сервиса или собственного гаража можно. Для того чтобы максимально снизить потребление тока АКБ, нужно обязательно отключить в этот момент все приборы, такие как автомагнитола, лишние осветительные приборы, вентилятор, кондиционер, обогреватель и т.д.

Проверка регулятора

Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
Напряжение замеряем при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма – тринадцать/четырнадцать В.
В противном случае, если значение ниже или выше, регулятор нужно будет заменить.

Проверка демонтированного регулятора:

Регулятор демонтируем.
Проверяем его по схеме.

Схема проверки регулятора напряжения

Примечание. Если регулятор на Ваз 2109, выпущен до 1996 года, то его лучше проверять в сборе с щеткодержателем. Это даст возможность обнаружить сразу обрывы выводов щеток и плохой контакт между концами регулятора.

Включаем проверочную лампу между щетками.
К выводам В и Б и корпусу регулятора подводим ток, напряжением 12 В.
Затем подвоим ток, напряжением уже 15 В.
В случае, если регулятор неисправен, лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
Если она горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем пробой.
Если же лампа не горит в обоих случаях, имеется в регуляторе обрыв.

Предохранители

Ваз 2109 неисправности электрики

Примечание. Помните, что категорически запрещается заменять испорченный предохранитель новым, с большим номиналом. Совет. Чтобы сделать поиск неисправностей легче, рекомендуется пользоваться схемой, приведенной ниже.

Ваз 2109 неисправности электропроводки

1 и 2 П с 8 А (в старом блоке) и 8/9 P с 7,5 А(в новом блоке) – отвечают за противотуманные фары.
П номер 3 с 8А и P1 с 10А – отвечают за очистители, реле и клапан включения фар.
П4 с 16А и P7 с 30А – отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистеля заднего стекла, лампочки бардачка, обогрев стекол и т.д.
П5 с 8А и P16 с 15А – отвечают за поворотники, реле аварийки, задние фары, за указатели температуры Ож и уровня топлива и т.д.
П6 с 8А и P3 с 10А – задние фары, стоп-сигналы и освещение салона.
П6 и P6 s 30A – отвечают за электрические стеклоподъемники передние.
П7 и P10 с 7,5А – отвечают за лампочку номерного знака.
П8 с 16А и P5 с 20А – отвечают за звуковой сигнал и различные реле.
П9 на 8А и P10 на 7,5А – в ответе за левую габаритку и заднюю левую фару.

Ваз 2109 электрооборудование неисправности

П10 на 8А и P11 на 7,5А – в ответе за правую фару-габаритку и правую заднюю фару.
П11 с 8А и P2 с 10А – отвечают за поворотники и аварийку.
П12 с 16А и P4 на 20А – за обогреватель заднего стекла, прикуриватель и штепсельную розетку.
П13 и П14 с 8А и P15/P14 с 7,5А – в ответе за осветители/дальний свет.
П15/П16 с 8А и P13/P12 с 7,5А – в ответе за осветители/ближний свет.

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Ваз 21093 неисправности электрооборудования

Указатели

Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
Снимаем датчик и поводим повторную регулировку.
Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
Лечение: лампы заменяются либо их контакты поджимаются.
Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Примечание. Вообще, в данном случае рекомендуется прозвонить тестером всю проводку.

Проблемы со спидометром

Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Ваз 21093 электрооборудование неисправности

Recommendations

Comments 12

У меня так горел стом на 9ки инжекторной с панелью без приборов когда машина заглохнет)

вырубай зажигание проверяй уровень масла и уровень тормозухи. а потом после добавления врубай. у меня так из за нехватки какого то пол сантиметрика тормозной вижжал стоп. Успехов.

у меня горит стоп и будто какая то лампочка перегорела.

ну что лампа перегорела и у меня горит хотя все работает…видимо просто надо менять платы в стопарях… По поводу стопа: возможно неисправен датчик уровня тормозухи. можешь проверить просто сняв разьем прям на заведеном движке.Погаснет — меняй =) у тя ж наверно уровень давления масла…если 94 год. датчика уровня вроде не было еще…могу ошибаться =) ну и конечно же гляди колодки то…мож у тя там с уровнем износа какие нито)

вот датчик давления масла есть, а датчика износа колодок нет.я вот чего заметил, у меня у друга при нажатии на тормоз загорается стоп и неисправность ламп, отпускает и все гаснет. еще у меня релюшки нет на неисправность ламп в блоке.

а лампочка масла случайно не горит у тебя?

лампочка масла не горит

точно что не знаю, но у меня раньше горел стоп, блок поменял и стоп перестал гореть а блок простой нового оброзца, мне мой автоэлектрик сказал что там типо блоки идут под год машины мне в магазине сказал что это пофигу какой год и если у автоэлектрика руки растут откуда надо то он всё нормально подключит) блок помойму даже инжекторный точно не могу сказать)

Читайте также:
