Замена стартера ваз 2110
Стартер транспортного средства служит важным звеном в системе запуска силового агрегата, а замена стартера ВАЗ 2110 является важной технологической операцией для комфортного пуска мотора автомобиля.
Комплектность и принцип работы стартера
Запуск стартера инициирует вращательные движения коленчатого вала силового агрегата до наступления момента запуска двигателя по причине возгорания воздушно-топливной смеси. Этот агрегат является электромотором постоянного тока, оснащенным четырьмя щетками, которые обеспечивают работу изделия, используя интегрированные магниты стационарного типа. Вследствие этого, замена стартера требуется в случае его поломки и невозможность ремонта.
В комплект изделия входит роликовая муфта свободного вращения, реле тягового типа с обмотками внешнего и внутреннего контура и планетарный редуктор.
Реле тягового типа – один из важнейших компонентов стартера. С помощью этого элемента приводная шестерня входит в зацепление с венцом маховика силового агрегата, а также запитывает моторчик стартера, поэтому замена реле стартера ВАЗ 2110 является важным элементом технического обслуживания изделия.
При эксплуатации в режиме – напряжение не более 8 В и температурных значениях в границах 20±5°С такой компонент считается работоспособным. Если же значения температуры будут выше означенных показателей, то неисправность следует искать или в стартерном приводе, или в самом изделии. Диагностику неисправности и ее дефектовку можно провести при наружном осмотре стартера в разобранном состоянии.
Если в ходе замены стартера ВАЗ 2110, цена которого относительно приемлема, выявили дефекты тягового реле, то могут возникнуть следующие затруднения при движении транспортного средства:
Замена стартера ВАЗ 2110, видео ролик которого можно посмотреть у нас на сайте, проходит таким образом:
Ремонт стартера ВАЗ 2110
Замена якоря стартера производится в случаях:
Замена привода стартера проводится в случаях:
1. При удержании муфты шестерня получает свободное круговое движение по ходу часов, а против хода двигаться не должна.
2. Свободного движение привода по шлицевым пазам вала.
3. При большом износе элементов привода.
Проведенная своевременно замена втулки стартера ВАЗ 2110 пролонгирует межресурсный срок использования этой детали и всей электрической машины в целом. При диагностике стартера визуальным путем и нахождении следов задевания якоря нужно заменить задний кожух стартера и промежуточную опору изделия.
Плановая замена щеток стартера ВАЗ 2110 связана с износом этих деталей при наличии промежутков менее 3,5 мм между конечной и эксплуатационной поверхностью. Они должны передвигаться без помех по пути вращения.
Если поверхность болтов сильно подгорели, следует повернуть их на развернутый угол, после чего собрать изделие. Монтаж стартера следует провести в обратной последовательности, проведя смазку всех элементов.
Стартер Ваз 2110, как и в любом другом автомобиле служит для запуска двигателя. Это одна из самых важных деталей двигателя, которая подвержена более быстрому износу. Одним из важнейших его элементов является – втягивающие реле.
Именно оно отвечает за ход шестерни, которая зацепляет вал маховика.

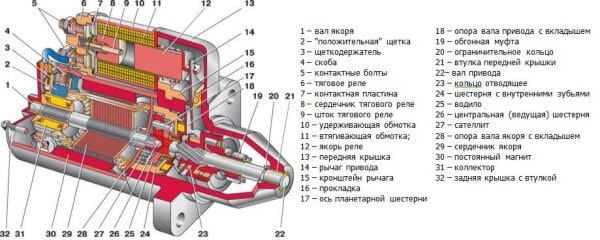

Схема устройства стартера Ваз 2110
Очень часто причиной поломки стартера является выход из строя втягивающего реле. При нормальной его работе, оно должно срабатывать при подаче на него напряжения в 8 Вольт. Если втягивающее срабатывает при более высоком напряжении, это говорит о его неисправности.
Какой стартер поставить на Ваз 2110
Завод изготовитель устанавливал на “десятку” стартера фирмы КЗАТЭ. Он считается самым надежным из представленных на рынке. Помимо него можно приобрести и аналоги других фирм.
- /2110/ ЗИТ – цена от 3500 руб
- /2110/ Fenox (Белоруссия) – цена от 3500 руб
- /2110/ 12V 1.55 kw – цена от 3700 руб
- /2110/ редукторный Hofer
- /2110/ редук. 12V 1.55 kw СтартВольт
Втягивающие реле
- Втягивающее реле для КЗАТЭ и СтартВольт (СтартВольт) VSR 0101 – цена от 800 руб
- Втягивающее реле для стартера HOFER (Hofer) – цена от 600 руб
Прежде чем производить полную замену, советуем сначала выполнить проверку самого стартера, втягивающего реле и бендикса.
Для снятия стартера на Десятке нам потребуется:
- Торцевая головка на “13”
- Рожковый ключ на “13”
- Головка с воротком
Снятие и замена стартера на Ваз 2110 своими руками
Для того, чтобы было удобно подлезть к стартеру, желательно снять корпус воздушного фильтра (разобрать).
После того, как мы сняли корпус фильтра, отсоединяем минусовую клемму от аккумулятора и приступаем к снятию.
Откручиваем минусовой провод питания стартера ключом на “13” а плюсовой просто снимаем с фишки.
Далее приступаем к снятию самого стартера. В зависимости от его типа, он может крепится на 2 или 3 болта. С помощью головки на 13 мм откручиваем крепежные гайки и аккуратно снимаем его, не повредив резьбу на шпильках.
Итак, в руках у нас стартер в сборе. Для замены втягивающего реле, необходимо просто открутить 2 болта и провод идущий от стартера.
Замена втягивающего реле
При помощи головки или ключа на 8 мм откручиваем 2 болта крепления втягивающего реле к стартеру. Так же ключем на 10 мм откручиваем провод идущий от реле к стартеру.
Вытащите старое реле и установите новое.
. Втягивающее реле следует подбирать по марке стартера. Некоторые производители выпускают реле, которые подходят как для стартеров своей фирмы так и другой. Будьте внимательны.
После ремонта производим сборку в обратной последовательности. Перед установкой starter vaz так же можно проверить напрямую, подав на него питание. Втягивающее должно сработать, что говорит о исправности стартера. Готово, поменяли!
Самостоятельная проверка
Инструкция по проверке стартера (8 или 16 клапанов) без стендов и специальных приспособлений
Одним из важнейших механизмов автотранспортного средства является стартерная установка. Если ее состояние является критическим – авто попросту не заведется. Стартер, который устанавливается в автомобиль ВАЗ 2110, может перестать функционировать даже в пути.
Во избежание данной проблемы необходимо постоянно поддерживать работоспособность данного агрегата. Для этого необходимо периодически оценивать его состояние на станциях технического обслуживания. Однако, если вы разбираетесь в конструкции автомобиля и имеете опыт ремонта различных агрегатов, ремонтные и диагностические работы стартерной установки можно произвести самостоятельно.
В целом конструкция данного узла достаточно сложная. Что бы осуществить его ремонт своими руками, необходимо точно знать, какая деталь вышла из строя, поскольку выйти из строя может большое количество деталей. Обычно механизм перестает функционировать в любое время.
Однако большинство специалистов утверждают, что проблемы могут начаться не ранее чем через 5 лет после выпуска транспортного средства ВАЗ 2110. Людям, которые далеко от ремонта различных автомобильных узлов, лучше обратиться в специализированные сервисные центры и магазины, для ремонта или замены вышедшего из строя изделия.
Список основным проблем стартера ВАЗ 2110
- Якорь перестает вращаться либо осуществляет свою работу на низкой частоте вращения, которой недостаточно для запуска автомобиля. В тоже время работа тягового реле осуществляется в стандартном режиме.
- Во время запуска стартерной установки тяговое реле также начинает свое функционирование, однако на очень короткий период времени, после чего оно перестает работать.
- Работа стартера осуществляется в стандартном режиме, однако вращение маховика не производится.
- Появление шумов в области стартера, при нормальном режиме работы якоря.
Данные проблемы зачастую возникают на автомобилях ВАЗ 2110, с которыми может столкнуться каждый владелец данной модели ВАЗ. Однако, стоит отметить, что каждая из выше перечисленных неисправностей возникает по определенным причинам. Перед началом работ по ремонту или замене данного агрегата, необходимо точно определить причину неисправности.
Если во время запуска ТС стартер отказался работать, то, скорее всего якорь не крутит, поскольку отсутствует реакция на заряд электричества.
Причинами этому может стать полный разряд или неисправность аккумуляторной батареи. В первую очередь необходимо произвести заряд АКБ и попробовать снова завести авто.
Еще одной распространенной причиной данному явлению может стать окисление проводов и клемм, с помощью которого осуществляется функционирование стартера. Для проверки данного дефекта, необходимо произвести очистку всех проводов и клемм от остатков процесса окисления.
Остановку работы стартера может произвести короткое замыкание, которое возникает во втягивающей обмотке тягового реле.
Оборванные провода, питающие тяговое реле могут оборваться. Необходимо осуществить проверку всех соединительных проводов. При наличии данного дефекта необходимо осуществить пайку оборванного провода или его полную замену.
Осложнения процесса оборота может привести к отсутствию вращения якоря тягового реле. Что бы проверить наличие данной неисправности необходимо демонтировать реле с автотранспортного средства и осуществить проверку эффективности вращения. Если дефект подтверждаются, то производятся ремонтные работы или замена дефектной детали на новую.
Возникновение некоторых неполадок связано с работой якоря на низкой частоте вращения. В таких случаях втягивающее реле осуществляет свое нормальное функционирование.
Неисправность стартерной установки требует обязательного снятия его с автомобиля, для дальнейшей диагностики и ремонта. В подавляющем большинстве случаев выходит из строя втягивающее реле. Перед разборкой вам необходимо посмотреть в интернете инструкции и понять, где находится данный агрегат в моторном отсеке.
Оборудование, которое необходимо для снятия и установки стартера ВАЗ 2110:
Замена стартера автомобилей десятого семейства ВАЗ осуществляется следующим образом:
1.Отсоединяем минус от аккумулятора.
2.Снимаем защиту картера.
3.Из моторного отсека откручиваем верхнюю гайку крепления.
4.Снизу авто откручиваем провод от клеммы тягового реле.
5.Откручиваем и отсоединяем провод от контактного болта втягующего.
7.Далее осталось только снять его со шпилек.
Не крутит стартер ВАЗ 2110, 2112, 2111. Возможные причины неисправности и способы их устранения
1.При включении стартер не прокручивается, тяговое реле не работает.
2.Якорь не вращается или вращается медленно, втягующее работает.
- Разряжен или неисправен аккумулятор;
- Окислились клеммы АКБ;
- Ослабло крепление провода, соединяющего двигатель с кузовом;
- Окислились или подгорели контакты тягового реле или ослабли гайки крепления проводов на его контактных болтах;
- Обрыв или замыкание в обмотке якоря стартера;
- Подгорание коллектора, износ щеток;
3.Тяговое реле многократно срабатывает (щелкает) и отключается.
- Разряжена АКБ;
- Замыкание или обрыв в обмотке втягующего;
- Падение напряжения в цепи питания втягующего из-за окисления клемм АКБ;
4.Якорь вращается, маховик нет.
- Пробуксовка муфты свободного хода;
- Повреждены шестерни редуктора;
- Поврежден венец маховика;
5.Шум при вращении якоря.
- Износ подшипников валов якоря и привода;
- Повреждены шестерни редуктора;
- Повреждены зубья шестерни привода или венца маховика;
- Заедание муфты на шлицах вала привода;
- Заедание якоря реле;
- Поломана крышка крепления стартера, или ослабло его крепление;
Устройство стартера ВАЗ 2110, 2112, 21111
Схема подключения и принцип работы стартера ВАЗ 2110
При повороте ключа в замке зажигания, напряжение от аккумулятора подается на обмотки тягового реле: втягивающую 14 и удерживающую 13. Под действием магнитного поля обмоток якорь реле 12 втягивается и рычагом 10 вводит шестерню 4 в зацепление с маховиком. После замыкания контактных болтов 20 пластины 18 втягивающая обмотка отключается, и реле удерживается во втянутом состоянии только удерживающей обмоткой. При повороте ключа в положение II удерживающая обмотка отключается и якорь, под действием пружины, возвращается в исходное положение, выводя при этом рычагом 10 шестерню 4 из зацепления с маховиком.
