Адсорбер и клапан продувки на Лада Веста. Назначение и принцип работы

Научно доказано, что 300 г пролитого бензина загрязняет 200 000 квадратных метров воздуха и если бы не адсорбер и клапан его продувки в конструкции Лада Веста, нам пришлось бы туго. При концентрации бензина в воздухе в количестве 2,2%, после десяти вдохов человек теряет сознание, а при концентрации 3% — мгновенное отравление вплоть до коматозного состояния или клинической смерти. Виной всему тетраэтилсвинец, который входит в состав топлива.

Система улавливания паров топлива Лада Веста

Впрочем, достаточно страшилок. Как раз адсорбер оберегает нас и окружающих от отравления парами бензина, особенно при высокой температуре воздуха. Система улавливания паров топлива на Лада Веста состоит из адсорбера с угольным фильтрующим элементом и электромагнитного клапана продувки, которые соединяются трубопроводами. Бензиновые испарения из топливного бака поступают непосредственно в контейнер с угольным элементом (адсорбер). Его задача — удерживать пары взаперти, пока мотор не запущен .

Да, пары никуда не деваются, они заключены в контейнере с впитывающим угольным элементом до тех пор, пока двигатель вновь не запустится и не дойдет до той фазы, пока топливо начнет поступать в бак по обратному топливопроводу. В этот момент срабатывает система подачи бензина по замкнутому кругу, управляемая контроллером.

Пары бензина поступают в адсорбер по патрубку TANK, а воздух подается по патрубку AIR. После этого воздух смешивается с бензиновыми испарениями и отправляется в камеру сгорания выполнять свои основные задачи.

В зависимости от режима работы двигателя и степени его прогрева потребность в рабочей смеси может быть разной. Ее контролирует ЭБУ и дозирует воздух с помощью электромагнитного клапана продувки адсорбера, подавая на него напряжение с переменной частотой импульса от 16 до 32 Гц. Следовательно, для приготовления максимально эффективной рабочей смеси необходимо постоянно регулировать процент наполнения парами бензина, поэтому контроллер все время тестирует клапан продувки адсорбера на работоспособность. Как только меняется режим работы мотора, система полностью закрывает клапан и открывает его на столько, чтобы немного превысить номинальное значение подачи воздуха.

Принципиальная схема системы улавливания паров бензина

Если контроллер фиксирует отклонения в работе клапана, электроника тестирует уровень и характер заполняющего сигнала. В крайнем минимальном положении клапана (0% заполнения) продувка адсорбера не проводится. При 100% заполнении адсорбера продувка максимальная. Клапан срабатывает в нескольких случаях:

перегрев двигателя, что определяется по температуре антифриза для конкретного режима работы;
сигнал от катализатора (точнее, от лямбда-зонда) тоже служит поводом для активации клапана продувки;
при нормальной работе системы улавливания паров в штатном режиме.

Поломка клапана продувки

Функционирует клапан по принципу электромагнитной индукции. Неисправный запорник, как его еще можно назвать, издает щелчки и шипение при выпуске неочищенных паров из бензобака. Табло панели машины включает сигнал поломки, проведенная диагностика точно покажет неисправность.

Причины сбоя в работе:

замкнула обмотка;
оборвались проводки;
механическое повреждение.

Неисправная деталь адсорбера ремонту не подлежит, ее необходимо только заменить. Эту несложную процедуру можно сделать самостоятельно. В последних моделях Приоры он находится под крышкой мотора, и снять его не представляет труда.

разъединить проводки;
размягчить патрубок горячей водой;
снять и поменять клапан;
опять использовать кипяток и мягкую трубку зажать, можно с помощью хомутика.

сделать обрез шлангочки по краю детали;
поставить новый запорник;
патрубок нагреть и одеть на место.

Не забыть присоединить адсорбер в изначальное положение и провести прошивку электронного блока управления.

Клапан абсорбера на Лада Веста предназначен для поглощения…

…паров топлива в бензобаке, вызванных изменениями температурных условий, атмосферными давлениями.
Необходимость монтажа КПА обоснована приведением технологии изготовления Лада Веста к экологическим стандартам Евро-3.

Многие автовладельцы ВАЗов сталкиваются с проблемой засора КПА. Часто при открытии крышки бензобака слышно шипение: это и есть избыточное давление, пары.

Как утверждает производитель, исправная заслонка вентиляции позволяет сэкономить топливо, придавая небольшой прирост мощности силовому агрегату.

Неисправности адсорбера и клапана продувки

В случае поломки этой системы значительных изменений в работе автомобиля нет. Однако несколько косвенных признаков все же можно заметить:

Плавающие обороты двигателя на холостом ходу, мотор может даже глохнуть.
Возросший расход топлива, особенно когда двигатель разогрет или повышенная температура за бортом.
Запах топлива в салоне.
Нестабильное поведение двигателя во время движения – в основном заключается в падении мощности.
Ошибка на приборной панели.
Возросший уровень углекислого газа (CO2).
Свист выходящих газов из топливного бака при его открытии.
Стук на непрогретом двигателе.

Выход системы из строя не является критичным, и движение можно продолжать. Однако ремонт все-таки стоит произвести. Если говорить про комфорт водителя, то запах бензина, шум, нестабильная работа силовой установки негативно влияют на ощущения от вождения.

Как проверить клапан продувки и адсорбер на Лада Веста

Открываем капот и находим клапан продувки адсорбера. Внимательно осматриваем его на предмет внешних повреждений. Также осматриваем шланги и целостность патрубков. Внимательно осматриваем корпус адсорбера. Он не должен иметь никаких видимых повреждений. После внешнего осмотра приступаем к проверке электромагнитного клапана продувки адсорбера:

Отключаем разъем на корпусе клапана и осматриваем контакты на предмет появления окиси. При необходимости зачищаем контакты на клапане и на контактной колодке.
Проверяем сопротивление между обмотки клапана мультиметром в режиме омметра. Номинальное сопротивление обмотки — 25-30 Ом . Если выясняется, что обмотка оборвана или закорочена, клапан подлежит замене целиком.
Подаем 12 Вольт на выводы клапана принудительно, не перепутав минус с плюсом. При срабатывании слышим характерный щелчок. Щелчка нет — под замену.
При поданном напряжении на клапан и после его срабатывания принудительно создаем разряжение в клапане с помощью большого шприца или груши. Клапан снова должен сработать.

Клапан адсорбера цокает, вибрации. Что делать

Если клапан громко цокает и вибрирует, это вызывает раздражение многих водителей. При этом проверка показала его исправность. Внимательно смотрим на фальшрешетку радиатора и вспоминаем, что мы ездим не на БМВ, а на автомобиле производства АвтоВАЗ. Это же Ижевск и Тольятти.

Завод, кстати, не признает шум при работе адсорбера неисправностью и говорит, что это нормально. Тем не менее смириться с этим сложно, поэтому многие водители решаются на шумовиброизоляцию клапана.

Для этого клапан снимают и оборачивают обычным шумоизоляционным самоклеящимся материалом, после чего клапан продувки адсорбера на Лада Веста ведет себя поспокойнее. Как это делается показано в фото отчете от нашего читателя. Единственное, что можно добавить — тщательно обезжириваем каждый слой шумки и по возможности аккуратно выкраиваем куски изоляции, чтобы она не мешала шлангу плотно надеваться на штуцер.

Стоимость запчастей

На текущий момент АвтоВАЗ принадлежит альянсу Renault-Nissan. Отсюда и вытекают низкие цены на запчасти, их доступность и универсальность.

Артикул клапана продувки – 8200248821. Стоит в районе 2000-3000 рублей. Также совместим с предыдущими автомобилями.

Неисправности и как проверить клапан продувки адсорбера Лады Приора

Отработанные газообразные вещества проходят через этот фильтр, а затем возвращаются в бензобак после продувки клапаном, который путем конденсирования осаждает грязные пары, а часть уже очищенного топлива возвращается в бензобак по патрубкам. Вот вам и выгода, хоть и небольшая, но 1% – тоже деньги! В атмосферу уже выходит более чистый газ. От маленького клапана зависит работа главного органа машины – двигателя. Он спасет мотор от загрязнения.

Как поменять клапан адсорбера на Лада Веста и какой ставить

Штатный клапан продувки адсорбера на Лада Веста имеет артикул 82 00 248 821 . Его же ставят и на X-Ray. Тем не менее подходят электромагнитные клапана от Гранты ( 11180-1164200-00, 11180-1164200-01 ), Приоры и Нивы ( 21103-1164200-01, 21103-1164200-02 или 21103-1164200-03 ) и Лады Ларгус ( 8200692605 ). С завода установлен клапан Автоваз с оригинальным каталожным номером. Его цена около 10 долларов. Клапана Renault и Valeo с такими же номерами стоят на два-три доллара дешевле. Подходят любые клапана от Логана, Сандеро, Ларгуса, максимальная цена клапана продувки производства Франции — 15 долларов.

Трубка клапана и дроссельного патрубка в сборе имеет артикул 8450006406 , а кронштейн крепления клапана — 8200584324 . Адсорбер в сборе имеет артикул 8450006397 и стоит около $30.

Как отключить адсорбер

Как убрать посторонние шумы

Купить виброизоляцию и взять строительный фен.
Клапан снять и примерить.
Обрезать виброизоляцию по размеру, нагреть и разгладить, чтобы полностью обернуть узел, можно даже в два слоя.
После этой простой процедуры установить обратно.

Почему происходит обрыв?

длительная эксплуатация ременного привода;
ослабленное натяжение;
дефект коленвала;
износ зубьев помпы;
дефект распредвала;
ослаблен натяжитель;
недостаточный зазор между клапанами и головкой поршня.

Как определить проблемы с ремнем ГРМ?

на холостых оборотах слышно стрекотание двигателя;
снижение мощности, нехватка силы при преодолении дорожного препятствия;
увеличенный расход горючего.

Как определить деформацию и повреждение элементов?

Профилактику заказывайте исключительно в СТО, своими руками провести диагностику без наличия специального оборудования крайне сложно.

После демонтажа и разбора поршневой группы на составные механизмы, каждый из поршней подвергается длительному тестированию на диагностическом стенде.

Полученные итоговые данные анализируются, мастер принимает решение о целесообразности профилактики и замене деталей новыми.

Цокот клапана адсорбера ЛАДА ВЕСТА

Сам Себе Режисер
Год назад

Не которые пишут, что это нормально работает так, так пусть работает, кто против, только так чтобы его не слышно было! Авто стоит бабла, зашумлено, а это гавно стучит.. Я, что б вас. на 2114, проездил с 2007г, 11 лет, и у меня никогда, НИКОГДА. и еще раз НИИИКОГДАААА. не было желания включить музыку, ездил всегда не включая магнитолу, только жена, когда ехала включала (меломан). А теперь.. Теперь владею новой Вестой SW и не могу не включить печку или музыку, чтобы не слышать этот адский стук. Блять. И это на НОВОЙ машине. Вот спрашивают люди как авто? На ум, рифмуется оно — ГАВНО. Жалею кровно заработанные — уже. а только ж взял в конце сентября 2020. А что с ней будет через 11 лет. Если уже без музыки невозможно. Автоваз, почему в других машинах этого клапана не слышно, хоть он и стучит при работе, почему? В моей 11-ти летней четырке тише чем в новой Весте, даже коробка, в сравнении с вестовской практически не воет, только на 5-й, и то зависит как на газ жать. Да, иногда появится сверчок, нашел устранил и опять тишина.. Короче ЖОПА. В 14-й тоже есть адсорбер, висит на стакане с водительской стороны большая боклуша, и ТИШИНА!! И Веста, блять, супер авто, а в салоне без музона сидеть не возможно, все мозги выстучит эта хрень, и нормально работает, не гарантийный случай. В общем, народ, я надеялся и верил, пока не купил. Учитесь на чужих ошибках. НЕ ПОКУПАЙТЕ!

Сам Себе Режисер
7 месяцев назад

@Иосиф Гумилев да это не только на 4й, это когда нагрузка меняется на двигатель он на опорах пляшет больше чем надо и, естественно, троса дергаются и на рычаг передается, а опоры начинают рваться, и гофра ломаться. В общем, в весте, все с минимальным запасом, чтобы из сервиса не вылазили.

Иосиф Гумилев
7 месяцев назад

@Сам Себе Режисер у меня при езде на 4 передаче, при нажатии и отпуске газа поддерживается рычаг. Глазом не заметно, но рукой чувствуется

Сам Себе Режисер
7 месяцев назад

@Иосиф Гумилев наверно подмешивали, чтобы сьэкономить )) Троса кпп еще при разгоне на 3й стучать начали, следуя грантовской традиции оттянул правый трос в районе кулисы пружинкой, месяца 3 оттуда стука нет.

Иосиф Гумилев
7 месяцев назад

@Сам Себе Режисер о_о ее там что, гуашью красили ??

( 2 оценки, среднее 4 из 5 )

Где находится адсорбер

Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке. Например, ВАЗ 2115

А, например, у Шевроле Лачетти — под днищем возле заднего колеса

( 1 оценка, среднее 5 из 5 )

Порядок осуществления процесса регулировки клапанов

Таблица последовательности регулировки зазоров клапанов на автомобиле ВАЗ 2106:

Клапана следует регулировать по строго определенной последовательности. Следующие данные указывают градус поворота коленвала для регулировки одного или другого клапана:

Первоначальное положение, когда метки совпали, дают возможность отрегулировать клапаны 6 и 8.
Провернув коленчатый вал на 180 градусов, регулируем клапаны 4 и 7.
Проворот на 360 градусов обеспечивает доступ для работы с клапанами 1 и 3.
Проворот на 540 градусов позволяет регулировать клапаны 5 и 2.

Для удобства, автолюбители и мастера наносят на шкив коленвала собственные метки. Чаще всего его делят на две части, оставляя отметку напротив той, что была сделана на заводе.

Процесс регулировки клапанов на ВАЗ 2106

Из этого видео, вы узнаете, как можно сделать регулировку клапанов для ВАЗ 2106. Приятного просмотра!

В процессе регулировки следует придерживаться данного алгоритма:

( 2 оценки, среднее 4.5 из 5 )

Продолжаю рассказывать про свой автомобиль ЛАДА Веста СВ Кросс 2020 с двигателем объемом 1.8 литра, на роботе АМТ 2.0.

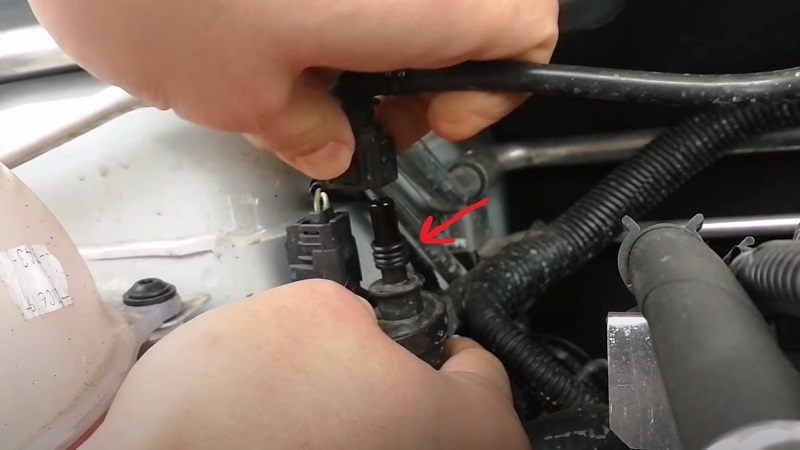

Вот так это выглядело (на колечки указывает стрелка)…

Тут у меня родилась идея провести полноценное исследование и доказать, что на новых Вестах проблемы с уплотнениями нет.

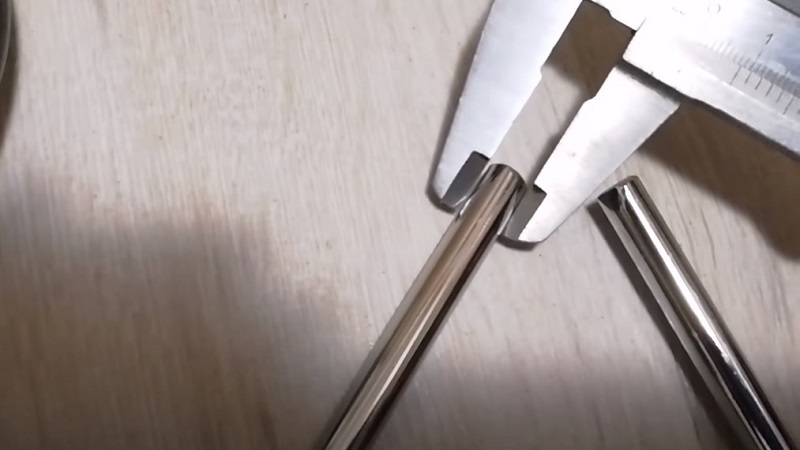

Для этого, штангенциркулем я измерил диаметр штуцеров клапана и ресивера, нашел гладкий металлический стержень, который соответствовал диаметру этих штуцеров (даже был чуть меньше:

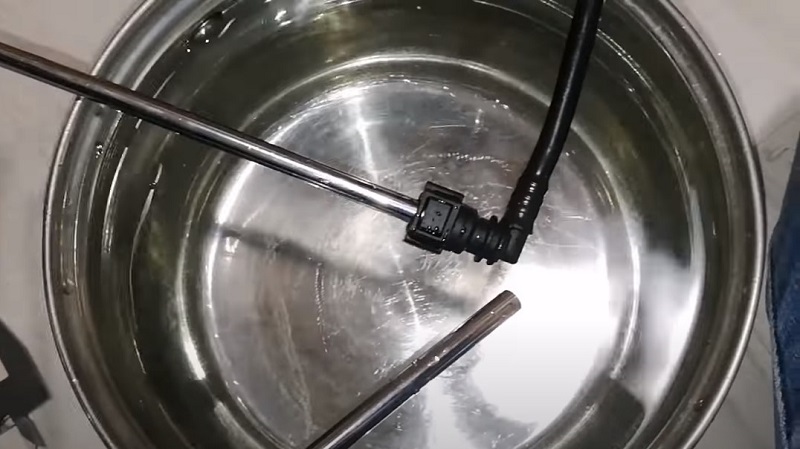

И провел полноценную опрессовку системы путем погружения, с помощью стержня заглушенного конца трубки, в воду и нагнетания давления:

Пузырьков воздуха не появилось ни с этого конца, ни с другого, что говорит нам о том, что штатные уплотнения отлично герметизируют соединение.

Есть люди, которые упрекнули меня в том, что я, вместо вакуума, нагнетал давление, но дело в том, что уплотнения имеют круглое сечение и им нет никакой разницы, подается давление или откачивается воздух, так как герметизируют они, как в ту, так и в другую сторону абсолютно одинаково.

Как проходил эксперимент, а также его результат смотрите в этом видеоролике:

Как видим, у новых ЛАДА Веста СВ Кросс нет проблем с герметичностью трубки адсорбера и никакие доработки не нужны, что и требовалось доказать!

Автор статьи: Роман Красинец 04.08.2020 0 0

Назначение и принцип работы адсорбера

Проблема встречается на всех комплектациях (двигатели 1.6 и 1.8) и на всех кузовах (кросс, седан). Пользователь сталкивается с нежелательными звуками и не знает, как от этого избавиться.

Адсорбер – это компонент системы улавливания паров, называемой EVAP. Она не допускает попадания топливных испарений из бака в атмосферу. Тем самым автомобиль меньше вредит экологии. Новинка появилась на автомобилях, производимых по стандарту Евро-2.

Из плюсов – пары бензина не попадают в салон. Если вспомнить старые карбюраторные машины, то частенько в салоне был запах топлива. Сейчас от карбюратора полностью отказались и ставят только инжектор с системой фильтрации. Дополнительно это дает экономию, улучшение работы ДВС и компенсацию разницы давлений в баке. У абсорбера имеется еще целый ряд незначительных вспомогательных функций, зависящих напрямую от конструкции системы EVAP на отдельно взятом автомобиле.

Минусы – возросшая сложность конструкции и возможность его поломки.

Конструктивно устройство весьма простое и представляет собой большой пластиковый цилиндр с активированным углем, который адсорбирует пары бензина. Состоит из таких компонентов:

сепаратор паров бензина;
соединительные трубки;
адсорбирующая часть (емкость с фильтрующим веществом);
электромагнитный и воздушный клапаны;
датчик давления.

Принцип действия очень простой. Вверху бака находится сепаратор с датчиком гравитации. Он предотвращает утечку топлива при авариях, во избежание его воспламенения.

Трубка клапана абсорбера

При запуске мотора ЭБУ подает импульс на открытие клапана, после чего происходит продувка. Так пары топлива смешиваются с воздухом через дроссель. После этого топливо попадает в цилиндр, где смешивается основной массой бензина и сгорает.

Для чего нужен клапан продувки

При негерметичной топливной системе автомобиля пары топлива выделяются в окружающую среду даже при выключенном двигателе. Назначение EVAP – улавливать пары после остановки мотора, направлять их в специальный контейнер-фильтр, наполненный гранулированным активированным углем, − адсорбер.
Замечание!
Клапан для продувки абсорбера нужен при пуске двигателя, он забирает топливный конденсат из емкости с абсорбентом и направляет его через впускной коллектор в двигатель внутреннего сгорания.

Все элементы системы соединены с резервуаром топливного бака и между собой линией вентиляции. Клапан для продувки адсорбера находится после угольного фильтра, до впускного коллектора. Стрелками на схеме показано направление движения паров горючего и воздуха.

Неисправности адсорбера и клапана продувки

Плавающие обороты двигателя на холостом ходу, мотор может даже глохнуть.
Возросший расход топлива, особенно когда двигатель разогрет или повышенная температура за бортом.
Запах топлива в салоне.
Нестабильное поведение двигателя во время движения – в основном заключается в падении мощности.
Ошибка на приборной панели.
Возросший уровень углекислого газа (CO2).
Свист выходящих газов из топливного бака при его открытии.
Стук на непрогретом двигателе.

Возможные проблемы

Раз адсорбер влияет на работу топливного насоса и двигателя, то ревизию клапана проводят для профилактики и при появлении вторичных признаков неисправности:

Замечание! Из-за неисправной работы электромагнитного устройства в корпусе выпускного коллектора скапливаются излишки горючего. Это негативно отражается на функционировании топливного насоса.

Классический симптом неисправности адсорбера – стук, который слышен на холостых оборотах. Индикатором того, что вышел из строя именно клапан продувки, считают то, что звук при нажатой педали газа не исчезает.

Проверка клапана продувки адсорбера

Прежде чем менять клапан, можно его проверить. Сделать это можно в полевых условиях, имея минимальный комплект необходимых инструментов. Также вам понадобится мультиметр для замеров сопротивления обмотки.

Чтобы проверить клапан продувки, нужно выполнить следующие действия:

Трубка вакуумная адобсера на Весте

В зависимости от результата решите, нужно ли покупать новый узел.

Способы проверки клапана на разных моделях авто

Проверить функциональность адсорбера на ВАЗ 2114 можно тремя способами:

Оценить герметичность корпуса, используя компрессор.
Мультиметром протестировать исправность клапана.
Воспользоваться специальным программным обеспечением.

Замечание! Для тестирования адсорбера на Калине (двигатель с 16 клапанами), Приоре и ВАЗ нужна программа OpenDiag Mobile и сканер ELM 327, для импортных авто – ПО Chevrolet Explorer. Код ошибки клапана при компьютерной диагностике − PO441.

Проверка герметичности

оставляют открытым штуцер, который был подсоединен к топливному баку, а два других затыкают;
в открытое отверстие подают под давлением воздух.

Фиксируют утечку воздуха, если герметичность корпуса нарушена. После визуального осмотра принимают решение о ремонте (замене) аккумулятора паров топлива.

Проверка катушки

Для разных моделей авто алгоритм проверки клапана продувки один. Сначала проверяют подводящие (отводящие) шланги на целостность, потом тестируют само электромагнитное устройство. Перед тем как продуть клапан адсорбера, проводят подготовительные работы:

Используя насос, компрессор или медицинскую грушу, в устройство нагнетают воздух. Для герметичности на отверстие надевают кусок шланга и фиксируют хомутом. Если клапан адсорбера работает исправно, то воздух не проходит и нужно проверить катушку. Механическая часть выработала свой ресурс, если воздушный поток свободно проходит через корпус детали.

От аккумулятора подают напряжение 12 В на клеммы электромагнитного клапана. Если устройство работает, то после замыкания цепи слышен щелчок. Проверку продолжают:

Не размыкая цепь, в клапан вдувают струю воздуха.
Через исправное устройство воздушный поток проходит без проблем.
Размыкают цепь.
Если устройство исправно, то слышен щелчок. Это клапан закрылся.

Вторая часть теста. Катушку проверяют мультиметром. Щупы подсоединяют к выводам. Полученные значения оценивают по следующему алгоритму:

сопротивление в диапазоне 10-30 Ом – норма;
сопротивление значительно ниже 10 Ом – межвитковое замыкание;
сопротивление значительно выше 30 Ом – разрыв катушки.

Замечание! У каждой модели автомобиля свои допустимые значения сопротивления катушки. Они указаны в мануале.

Если катушка неисправна и запаяна в корпус, то ремонт невозможен. Электромагнитное устройство подлежит замене.

Как отключить адсорбер

Чек-лист: основные неисправности адсорбера

Проверка через диагностический разъем выдаст ошибки P0443, P0444, P0458, P0459.

Расшифровка этих кодов показывает конкретную причину неполадки в системе. Неисправность детали системы сбора топливных паров проявляется и по-другому:

Замена и настройка клапана продувки адсорбера

Водителю на заметку! Клапан – деталь неразборная, профилактике и ремонту не подлежит.

Глушим мотор.
Открываем капот.
Сдвигаем фиксатор, отсоединяем разъем с проводами.
Снимаем патрубки.
Демонтируем деталь.
Устанавливаем новый.
Надеваем патрубки на штуцеры.

Клапан адсорбера стучит, щелкает или цокает

Убеждаемся, что именно КПА неисправный, а не ремень ГРМ или приводных механизмов. Для этого несколько раз резко нажимаем на педаль акселератора. Если стук исчезает, то причина в ремне ГРМ, в противном случае заменяем заслонку.

Установку проводим своими силами, обращаясь к специалистам СТО по мере необходимости. Когда машина находится на гарантийном обслуживании, клапан заменяют на бесплатной основе, по гарантии.

Последние несколько лет инженеры АвтоВАЗа категорически отказываются признавать стук КПА браком, в связи с чем шансы на бесплатную замены минимальные.

Почему щелкает (тарахтит) на морозе: автолюбители рекомендуют воспользоваться народным способом, однако при его применении владелец утрачивает гарантию на ТС. Справа расположен регулировочный винт. Он залит клеем у основания. Чтобы цокот исчез навсегда, необходимо сорвать пломбу и провернуть винт на 90°.

Как отремонтировать адсорбер и клапан

Узлы системы EVAP с неразборными корпусами не подлежат ремонту. Автолюбители находят аналогичные устройства. Замену неисправной детали многие производят самостоятельно, не прибегая к услугам профессионалов:

перед установкой новой детали проводят ревизию (замену) уплотнительного кольца;
клапан вставляют в посадочное место;
без усилий подсоединяют 2 трубки;
подключают два провода к разъемам.

Некоторые автолюбители совершают ошибку, удаляя неисправные узлы системы продувки адсорбера. Своими действиями они ухудшают экологическую обстановку, наносят вред автомобилю и своему здоровью. Если клапан щелкает на холостых оборотах, его нужно заменить.

Адсорбер предназначен для улавливания паров топлива и предотвращает их попадание в атмосферу. Одним из элементов этой системы является клапан продувки адсорбера. Рассмотрим основные неисправности этой детали, а также способы их устранения.

Замена клапана продувки адсорбера

Сдвигаем вверх стопор фиксатора.
Отсоединяем колодку с проводами от клапана, нажимая фиксатор.
Отсоединяем трубку соединения с впускным трубопроводом, нажимая на пружинные фиксаторы.
Аналогично отсоединяем от патрубка клапана трубку соединения с адсорбером.
Снимаем клапан адсорбера с кронштейна.

Установка клапана продувки адсорбера осуществляется в обратной последовательности.

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Клапан адсорбера стучит, щелкает или цокает

Убеждаемся, что шумы исходят именно от клапана адсорбера, а не от ГРМ, роликов и других элементов. Для этого следует просто резко нажать на педаль газа. Если при этом стрекот не изменился, значит источник шумов — клапан адсорбера. Не редко, когда цокот клапана адсорбера появляется только в холодную погоду при минусовой температуре.

Что можно с этим сделать:

1. Обратится с проблемой к официальному дилеру. Если клапан адсорбера действительно неисправный, то его заменят по гарантии. Если посчитают, что такая работа клапана является нормой, то писать в поддержку АВТОВАЗа нет смысла.

2. Совет от автолюбителей (теряете гарантию!). С боку клапана есть регулировочный винт, который залит клеем. Удаляем клей и поворачиваем винт по часовой стрелке на 90 градусов. После этого клапан адсорбера больше не щелкает на морозе.

3. Владельцы автомобилей LADA советуют брызнуть силиконовой смазкой в отверстие адсорбера:

Если решили купить клапан продувки адсорбера, то ищите его по артикулу:

82 00 248 821 (для Лада Веста или XRAY).
11180-1164200-00, 11180-1164200-01 (для Лада Гранта/Калина)
21103-1164200-01, 21103-1164200-02 или 21103-1164200-03 (для Лада Приора и Нива 4х4)
8200692605 (для Лада Ларгус)

А вы сталкивались с проблемами клапана адсорбера?

Магистраль адсорбера Лада Веста. Про колечки.

Всех приветствую! С вами Дмитрий Флегантов!

Вот так это выглядело (на колечки указывает стрелка)…

Как проходил эксперимент, а также его результат смотрите в этом видеоролике:

Чек-лист: Адсорбер автомобиля Веста — неисправности, установка

Клапан адсорбера появился в автомобилях не так давно – когда в силу вступили нормы Евро 3. Это деталь, которая в автомобиле Лада Веста расположена под капотом, рядом с впускным коллектором. Адсорбер автомобиля Веста буквально втягивает пары топлива, передает их в модуль впуска, где они сгорают. Из неисправностей детали: цокот, металлический стук на холодную. Цена в районе 500 рублей. Заменить Адсорбер не сложно. Если деталь стучит, ее можно доработать, смотрите видео ниже как это сделать.

На автомобилях, которые не соответствуют нормам Euro 3, пары топлива скапливались в топливном баке, когда же водитель откручивал крышку бензобака, чтобы залить топливо, слышал шипение – так через трубки уходили из бака скопившиеся топливные пары. На Лада Веста такое явление невозможно.

Однако автолюбителей беспокоит стук клапана адсорбера Лада Веста. Этот звук напоминает цокот мелких металлических частей при сталкивании друг с другом. Дилер с заводом-изготовителем не всегда признают неисправность этого механизма.

Если Вы все же решили заменить клапан адсорбера на Весте, чтобы избавиться от надоедающего стука, приготовьтесь работать с проводами, купите новые запчасти.

Из чего состоит адсорбер – что внутри

Датчик давления паров топлива (ДДПТ). Он так же, как и все датчики, передает сигналы для ЭБУ.
Обратный клапан ставится на трубке, идущей от топливного бака (непосредственно рядом с баком) и не дает топливным парам попасть обратно. Такая же защита действует и с топливом.
Клапан продувки. Топливными парами можно обогатить смесь в цилиндрах. Момент открытия образующейся створки наступает, когда двигатель работает на высоких оборотах – в этом случае ЭБУ посылает команду на обогащение смеси.

Чек-лист: основные неисправности адсорбера

Проверка через диагностический разъем выдаст ошибки P0443, P0444, P0458, P0459.

Как проверить

Под капотом автомобиля найдите прилежащую к детали колодку проводов, осмотрите ее на наличие повреждений.
Окисления обработайте смесью для очистки контактов.
Мультиметром измерьте уровень сопротивления обмотки клапана. Норма – до 20-30 Ом. Любое нарушение целостности обмотки или превышение нормы сопротивления может повлечь за собой короткое замыкание, а это очень нехорошо.
Для того чтобы в последующем избежать короткого замыкания в обмотке, изолируйте один из выводов. Для этого покройте его полихлорвиниловой трубкой.
Для проверки надежности пропустите 12 В от АКБ. Если выводы не откроются, защита не работает.

Снятие и установка адсорбера на Лада Веста

Читайте также:
