АвтоВАЗ разослал дилерам Lada предписание о замене на моделях семейства Granta привода переднего колеса (ШРУСа). Дефект возможен на 93 автомобилях.

Сканированную страницу предписания опубликовал сайт лада.онлайн.

"В целях безусловной защиты потребителей от возможного несоответствия наружного шарнира привода переднего колеса на автомобилях Lada Granta предписываю: при наличии автомобиля из списка на территории дилерского центра (непроданные, заезд на ТО и ТР) на нём необходимо заменить привод переднего колеса".

Владельцы дефектных автомобилей, согласно документу, должны быть оповещены о необходимости посетить сервисный центр до 15 августа 2019 года. Информация об отзывной кампании пока не была опубликована на сайте Росстандарта.

Напомним, семейство Lada Granta представлено седаном, лифтбеком, хэтчбеком, универсалом и его кросс-версией. Цены начинаются от 439 900 рублей. Моторная гамма состоит из бензиновых двигателей мощностью 87, 98 и 106 л.с., варианты трансмиссий: "механика", АМТ и автоматическая КП Jatco.

Ранее для проведения диагностики и сервисных работ дилеры приглашали владельцев Lada Largus, Xray и Vesta, которые подвела французская коробка передач.

Отметим, что проведение сервисных кампаний - нормальная практика для мирового автопрома, показывающая заботу производителя о безопасности и комфорте клиентов. Учитывая, что Lada самый массовый бренд на нашем рынке и количество автомобилей, которое участвует в отзывных кампаниях, можно говорить о значительно выросшем уровне качества комплектующих и производства.

Давно не было известий о дедомобиле.
В общем при пробеге 2500км захрустела граната.
Кроме как наглостью это не назвать.
В общем забили на нее так и ездили.
Хрустит да и хер с ней, машина новая какие гранаты! Автоваз ты ох…ел?
Но не давала покоя мысль: почемуже они всеже называются гранаты?
Не желая больше испытывать судьбу решил поменять наружнюю гранату (она же хрустела)
Дачный сезон ведь на носу.
Кратко о самом процессе замены гранаты:
Ставим машину на 4 передачу
Ручкой от домкрата нажимаем педаль тормоза и фиксируем сидушкой (у кого заводские штампы просто откручиваем гайку ступицы пока еще машина стоит на колесе)
Затем съемником отсоеденяем шаровую( болты я откручивать не захотел, головки хитрые надо)
Отводим всю цапфу со стойкой в сторону, вытаскивая гранату из цапфы.
Затем сшибаем молотком гранату.( В моем случае, я легонько стукнул пару раз молотком и граната развалилась.
Далее ставим кувалду на ось привода и сшибаем молотком оставшуюся центральную часть гранаты.
Вот и все.
Далее ударом молотка защелкивается новая граната, ( не забываем добавить смазки, а то на фабриках смазку жопят.
И собираем все в обратном порядке.
Затягиваем гайку феншуйным ключем на 20кг
Выезжаем и кайфуем. Ну если вам повезет.
А я выйхал и хруст на поворотах пропал, зато отчетливо выразился хруст при разгоне.
Через неделю пришлось все за ного разбирать.

На сей раз делаем немного по-другому.
Все раскручиваем также.
Задираем машину на домкрате на максимум и ( острой) прочной монтажкой выковыриаем весь привод, в сборе. Если что молоток в помощь.
Затем в тисках сшибаем гранату и защелкиваем новую, смазку, смазку, не забываем смазку.
Хомут пыльника одевается большими плоскогубцами и отверткой.
Собираем в обратной последовательности, проверяем, все четко ничего не хрустит.

Приводы передних колес – снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять колпак ступицы колеса, ослабить гайку ступицы, ослабить болты крепления переднего колеса (отвертка плоская, головки сменные 17, 30, удлинитель и вороток).

3. Вывесить автомобиль, отвернуть болты крепления переднего колеса и снять колесо (головка сменная 17 и гайковёрт или вороток трещоточный).

4. Отвернуть два болта 1 крепления и отсоединить шаровой палец 2 от поворотного кулака 3 (головка сменная Torx E12, вороток трещоточный).

Отсоединение шаровых пальцев от поворотных кулаков:

болт (дет. 21080-2904194-00) крепления шарового пальца к кулаку;
шаровой палец;
поворотный кулак.

5. Слить масло из коробки передач (ключ кольцевой 17, установка типа 24164 ф. "ALFA" (Италия) для сбора отработанного масла).

6. Отвести в сторону нижнюю часть телескопической стойки передней подвески.

7. Выбить и вывести привод колеса из шестерни полуоси дифференциала.

8. При снятии одновременно правого 1 и левого 2 приводов колес, на их место в коробке передач установить транспортные заглушки (дет. 21080-1700030-00) (приспособления 67.7801-9524 и 67.7801-9547 для снятия приводов).

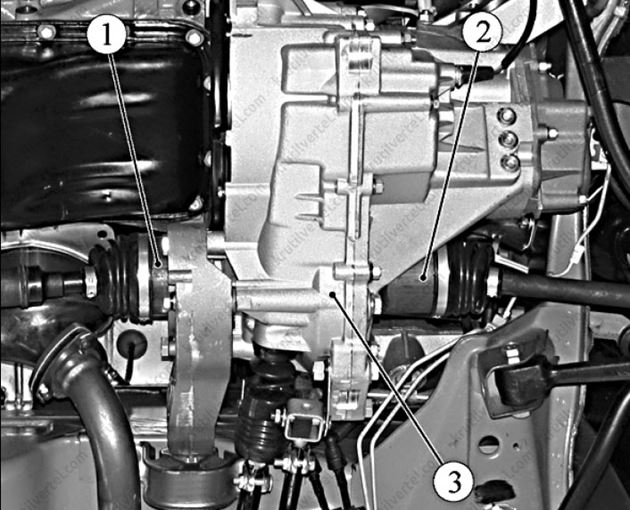

Отсоединение внутренних шарниров приводов от коробки передач:

правый привод колеса;
левый привод колеса;
коробка передач

9. Отвернуть гайку ступицы, снять шайбу подшипника и вывести шлицевую часть корпуса наружного шарнира привода из ступицы колеса. Гайка ступицы подлежит замене (головка сменная 30, вороток).

Установка

1. Проверить соответствие устанавливаемого привода комплектации автомобиля.

На автомобиль без ABS устанавливается:

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 8 мм
Головка на 10 мм
Домкрат или канавный подъемник
Подставка — 2 шт.
Балонный ключ
Отвертка плоская средняя
Молоток средний
Кернер
Вороток под торцевую насадку
Насадка на вороток на 30 мм
Насадка на вороток Torx E12
Отвертка плоская большая или монтажная лопатка
Гаечный ключ накидной прямой на 17 мм
Щетка металлическая
Воронка
Шланг

Детали и расходники:

Емкость техническая
Масло трансмиссионное
Аэрозольная смазка типа WD-40
Деревянный брусок
Ветошь
Левый привод переднего колеса (при необходимости замены)
Пыльник наружного шарнира привода (при необходимости замены)
Пыльник внутреннего шарнира привода (при необходимости замены)
Стопорное кольцо хвостовика внутреннего шарнира
Консистентная смазка

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

Работу проводим для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с левой стороны и снимите колесо.

4. Отверните гайку подшипника ступицы левого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

Примечание:

Поверните рулевое колесо в крайнее правое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

6. При помощи монтажной лопатки или большой отвертки снимите ступицу с шаровой и одновременно со ШРУСа.

7. Снимите пыльник с ШРУСа и уберите всю возможную смазку, чтобы было меньше грязи.

8. Выбейте "гранату" молотком.

9. Вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

10. Снимите левый привод.

Примечание:

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

11. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

12. Снимите стопорное кольцо.

13. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Примечание:

Повторное использование стопорных колец не допускается.

14. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика, используя консистентную смазку.

15. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.

16. Дальнейшую сборку проводите в обратной последовательности.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

No related posts.

Приводы передних колес – снятие и установка

Снятие

Отсоединение шаровых пальцев от поворотных кулаков:

болт (дет. 21080-2904194-00) крепления шарового пальца к кулаку;
шаровой палец;
поворотный кулак.

6. Отвести в сторону нижнюю часть телескопической стойки передней подвески.

7. Выбить и вывести привод колеса из шестерни полуоси дифференциала.

Отсоединение внутренних шарниров приводов от коробки передач:

правый привод колеса;
левый привод колеса;
коробка передач

Установка

1. Проверить соответствие устанавливаемого привода комплектации автомобиля.

На автомобиль без ABS устанавливается:

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 8 мм
Головка на 10 мм
Домкрат или канавный подъемник
Подставка — 2 шт.
Балонный ключ
Отвертка плоская средняя
Молоток средний
Кернер
Вороток под торцевую насадку
Насадка на вороток на 30 мм
Насадка на вороток Torx E12
Отвертка плоская большая или монтажная лопатка
Гаечный ключ накидной прямой на 17 мм
Щетка металлическая
Воронка
Шланг

Детали и расходники:

Емкость техническая
Масло трансмиссионное
Аэрозольная смазка типа WD-40
Деревянный брусок
Ветошь
Левый привод переднего колеса (при необходимости замены)
Пыльник наружного шарнира привода (при необходимости замены)
Пыльник внутреннего шарнира привода (при необходимости замены)
Стопорное кольцо хвостовика внутреннего шарнира
Консистентная смазка

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с левой стороны и снимите колесо.

4. Отверните гайку подшипника ступицы левого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

Примечание:

6. При помощи монтажной лопатки или большой отвертки снимите ступицу с шаровой и одновременно со ШРУСа.

7. Снимите пыльник с ШРУСа и уберите всю возможную смазку, чтобы было меньше грязи.

8. Выбейте "гранату" молотком.

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

10. Снимите левый привод.

Примечание:

12. Снимите стопорное кольцо.

13. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Примечание:

Повторное использование стопорных колец не допускается.

16. Дальнейшую сборку проводите в обратной последовательности.

Проявляются эти самые "болячки" по-разному:

Замедленный ход дворников;
Поломки, связанные с пластиковыми деталями (штоки);
Выход дворников за границы области очистки и т. д.

Проблема в том, что цена трапеции в сборе с редуктором, довольно-таки немаленькая. Поэтому в случае проблемы со смазкой, редуктор не обязательно менять, его можно разобрать и смазать, благо инструкций в сети имеется предостаточно. Другое дело трапеция, здесь, как правило, замена неизбежна.

В моем случае проблема заключалась в следующем – во время работы дворники начали все больше выезжать за область очистки, при этом постоянно ударяясь о стойку жабо (пластиковая декоративная накладка в нижней части лобового стекла). Решение было принято — замена привода стеклоочистителя Лада Гранта полностью, то есть всю трапецию целиком.

Вместо "родного" привода было решено ставить другой — производства Valeo, они взаимозаменяемы, поэтому устанавливаются без проблем.

Для того, чтобы заменить привод стеклоочистителя Лада Гранта вам потребуется следующий набор инструментов:

Ключ на "10", "13";
TORX T20;
Отвертка.

Замена привода стеклоочистителя Лада Гранта своими руками — пошаговая инструкция

1. Первым делом снимаем дворники. Делается это следующим образом, необходимо снять две декоративные заглушки, под которыми находятся крепежные гайки под ключ на "13", их необходимо открутить, и снять со шлицов дворники вместе со щетками и поводками.

Примечание: После того как снимете дворники, не включайте их, чтобы не мучиться с регулировкой во время сборки.

2. Далее необходимо снять жабо (декоративная пластиковая накладка), для этого потребует "звездочка" — TORX T20.

Примечание: некоторые крепежные винты спрятаны под декоративными заглушками.

3. Используя ключ на "10", необходимо открутить гайку (справа), а также 2 болта (слева) крепления трапеции.

4. Теперь можно отключить питание, для этого отключите провод от АКБ, и отсоедините разъем. Теперь можно смело снимать всю трапецию в сборе.

5. Далее, каждый может сделать свое в зависимости от необходимости, кому-то придется все заменить, а кому-то будет достаточно все промыть и как следует смазать.

6. После завершения всех необходимых работ можно выполнять сборку, она выполняется в обратной последовательности.

Новая трапеция работает исправно, при этом увеличилась зона очистки (в рамках дозволенного), нигде ничего не трет и не задевает

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
Снимают колесо.
Вынимают шайбу, расположенную под местом установки ступичной гайки.
Отсоединяют рулевой наконечник.
Производят извлечение ШРУСа из ступицы.
Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.
" alt="">
Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Ещё по весне стал о и " резать ухо " слышны посторонние звуки при повороте руля. Был хруст, если вывернуть колесо и начать трогаться.

Порекомендовали неплохой автосервис. Созвонились и в назначенное время был уже у них.
Подняли меня вместе с машиной на подъемнике под потолок. Завел, врубил 5-ю передачу и "поехал", плавно поворачивая руль практически до упора, то влево, то вправо. Дребезг был нечто.
Сняли передние колеса. Пока машина была в вывешаном состоянии, на заднем левом увидели саморез.

Минус 300 рублей и готовое заштопанное колесо .

Вывод после осмотра: "Хм. 98% это граната…"

Зря конечно в феврале при замене ступичного подшипника, согласился ставить гранату с донора. "отходила" она всего 4 748 км.

Пошел в близлежащий магазин, где было представлено две фирмы — "Pilenga" и "Белмаг".

Выдернули старую гранату, поставили новую… Минут за 10 — 15 поменяли.

Также подтянули ручник, да так, что теперь реально до первого щелчка поднимается.

Выехали из бокса. Начал кружиться.

Расстроился немного, что не все звуки пропали. Мужики с сервиса немного успокоили… Сказал, присаживайся к колесу и клади руку на пружину и одновременно начал крутить руль вправо — вибрации не было. Но когда я перешёл на сторону, где буквально минут 10 стоит новая граната и положил руку на пружину одновременно поворачивая колесо, то в руку пошла вибрация. Механик сказал обильно пролить опорники WDшкой и если последний " кузнечик " звук уйдёт, то однозначно хана опорникам.

Сделали скидку за расстройство по поводу звуков, что не до конца ушли.

Затраты:
✓ Наружный шрус "БЕЛМАГ" — 1 462 рубля;
✓ "Изъятие семечки" из колеса — 300 рублей;
✓ Работа по замене гранаты — 600 рублей;
✓ Регулировка ручника — 0 рублей

Всем мир! Добрых экипажей и "слепых" камер!

Price tag: 2 362 ₽ Mileage: 43372 km

FakeHeader

Recommendations

Comments 17

Ой в шрусах не понимаю. Но! При поворте хрустит скрипит и непонятно чего (

Адназначно ШРУС. Не всегда "конвеерное"-значит "самое то"

Специально разработанная новая конструкция цельного вкладыша из современного гомополимерного материала обеспечивает значительное повышение эффективности смазки трущихся поверхностей в процессе эксплуатации. В результате существенно улучшены параметры долговечности работы узла.

Под чехол уже заложено необходимое на весь срок эксплуатации опоры количество смазки.

Все вместе это позволило:

Гарантия — 3 года или 70 000 км пробега.

Выбор пал на амнопроизводителя(Белмаг), да дешевле, но и не на долго его хватит. По собственному опыту говорю.

А опорный подшипник не обязательно менять, можно разобрать, промыть, смазкой набить и ездить дальше. Снять дороговато стоит его, хотя если новый купишь, то обязательно в новый смазки добавь, чтоб аж выдавливало когда собирать подшипник будешь

Видел Ваш БЖ в картинках по замене ШРУСа. Кому как повезёт + ещё зависит от прямоты рук во время установки.

ну не знаю, в руках ли дело, когда качество совсем нет.
Покатаешь будет видно, как покажет себя.

Выбора в тот момент особо не было и дело не в цене. Да и в большинстве запчастей по передней подвеске в коробоках с картинкой LADA лежит БелМаговская продукция

качество разное. хоть и с одного завода. одно просто продать надо, а другое надо продать от имени завода и не обделаться

там разные форматы запчастей есть… "Конвейерные" нужно брать

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

Инструменты и материалы

новый ШРУС (сама граната, без привода) и смазка для него;
домкрат, молоток;
баллонный ключ, монтажка, труба подходящего диаметра;
набор гаечных ключей и головок, отвертка;
графитная смазка.

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

9) Не забудьте снять отверткой стопорное колечко.

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

Читайте также:
