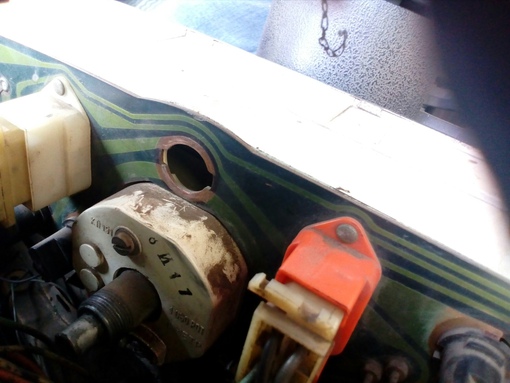

В этом видео я поделюсь с вами тем как я менял лампочки приборки как её легко снять :) Не судите строго за качевство .
Мы старались от всей души! Поддержи лайком, и подпишись на канал, вам несложно, мне приятно! Пишите в .
Как определить отсутствие заряда АКБ Проще всего отсутствие зарядки определить с помощью приборов автомобиля, .
Став символом новой эпохи в автомобилестроении, ВАЗ 2101 с годами превратился в культовый автомобиль отечественного автопрома. Некоторые модели можно встретить до сих пор на дорогах страны, а все благодаря тщательному уходу владельцев за их техническим состоянием.
Понятно, что время никого не щадит, и многие элементы автомобиля требуют замены. В частности, проводка ваз 2101 была изначально рассчитана на 15 лет эксплуатации.
Сегодня в продаже можно встретить множество вариантов готовых комплектов проводки на классику, но:
- Нужно знать параметры предлагаемых изделий;
- Их соответствие техническому регламенту автопроизводителя (а инструкция редко у кого сохранилась);
- Соответствие разъемов и клеммных колодок оборудования, установленного на авто.
Исторический экскурс
Первенец Волжского автозавода ВАЗ 2101 впервые появился на отечественных дорогах в 1970 году. Тогда с апреля про декабрь собрали более 21 000 автомобилей, а в 1974 году годовой выпуск составил более 370 тысяч автомобилей.
Автопроизводитель постоянно совершенствовал модель, и в результате на свет появился ВАЗ 21011, на который:
- Устанавливался более мощный мотор объемом 1,3 л (у ВАЗ 2101 – объемом 1,1л);
- На задние стойки вынесли вентиляционные решетки салона;
- Устанавливались повторители поворотов и стоп-сигналы со специальными отражателями.
Кроме упомянутой модификации ВАЗ 21011 автопроизводитель выпустил модель ВАЗ 21013, а основным отличием был:
- двигатель объемом в 1,2 литра;
- подвесная педаль газа;
- управление омывателем лобового стекла с помощью ножного привода.
Справочно: государство всячески рекламировало новинку. Об этом свидетельствует тот факт, что на видео и кинолентах тех лет автомобили семейства ВАЗ встречались намного чаще.
Особенности модели ВАЗ 2101 и ее модификаций
Блок предохранителей
Электропроводка ваз 2101 была защищена плавкими предохранителями, объединенными в цепи по силе тока:
- Предохранитель №1 (16А) защищал клаксон, розетку для аварийной переноски, плафоны освещения в салоне, прикуриватель и стоп-сигналы;
- Предохранитель №2 (8А) обслуживал электрическую цепь реле и двигателя стеклоочистителя, электрический двигатель отопителя салона;
Справочно: у моделей ВАЗ 21011 и ВАЗ 21013 на второй предохранитель выводился и мотор омывателя. Соответственно и электропроводка ваз 21011 отличалась дополнительным проводом в подкапотном пространстве. На классике он приводился в действие резиновой грушей, а кнопка управления располагалась на панели приборов.
- Предохранитель №3 (8А) – контрольная лампа включения дальнего света и левая фара (дальний свет);
- П редохранитель №4 (8А) – правая фара (дальний свет);
- Предохранитель №5 (8А) – ближний свет левой фары;
- Предохранитель №6 (8А) – ближний свет правой фары;
- Предохранитель №7 (8А) – контрольная лампа габаритного света, левая лампа подфарника, габаритный свет правого заднего фонаря, освещение багажника, заднего номерного знака, лампа подсветки комбинации приборов;
- Предохранитель №8 (8А) – габаритный свет правого подфарника, подсветка прикуривателя, габаритный свет левого заднего фонаря, лампа освещения подкапотного пространства;
- Предохранитель №9 (8А) защищал контрольные лампы на приборной панели: лампу давления масла, лампу температуры охлаждающей жидкости, контрольную лампу уровня топлива и уровня тормозной жидкости, указатели поворота и лампу низкого заряда АКБ;
- Предохранитель №10 (8А) защищал цепь обмотки возбуждения генератора и регулятор напряжения.
Справочно: На моделях ВАЗ 21011 и 21013 устанавливалась крышка расширительного бачка тормозной жидкости с поплавком. Схема электропроводки ваз 21013 предусматривала цепь с прерывателем и контрольной лампой. И при уменьшении уровня жидкости до критической отметки, на панели приборов зажигалась контрольная лампа.
Панель приборов
Внутреннее убранство автомобилей ВАЗ 2101 и их модификаций ВАЗ 21011 и 21013 постоянно совершенствовалось. Так, например, сидения имели иную конфигурацию, позволяя владельцу образовать спальное место, чем выгодно отличались от итальянского варианта. А в панели приборов появился отечественный радиоприемник А-370.
Это привело к тому, что цена автомобиля выросла на 100 рублей. Но это не останавливало покупателей, т.к. сулило новый комфорт за рулем.
Благодаря этому схема проводки ваз 21011 обзавелась новыми электрическими цепями:
- Экранированный шнур внешней антенны проходил от левого переднего крыла под торпедо к радио;
- От блока предохранителей №8 осуществлялось питание радио.
На моделях ВАЗ 21011 и ВАЗ 21013 стали устанавливать электромотор омывателя ветрового стекла.
Это отразилось на функциональности панели приборов;
Подкапотное пространство
По требованию советских инженеров, специалисты компании Fiat переработали некоторые узлы в подкапотном пространстве. В результате чего схема проводки ваз 2101 изменилась.
Но останавливаться на этом не стали, и в рамках самостоятельной рационализации:
Выводы
Автомобили семейства ВАЗ стали настоящей классикой отечественного автопрома. Вот почему они все еще встречаются на дорогах общего пользования, ведь их техническое состояние всячески поддерживается преданными владельцами. Дополнительная информация здесь: Проводка – ВАЗ 2109 – инжектор: новые моторы в старом кузове.
Навигация
Нужна помощь! Не работает подсветка приборной панели,в чем может быть причина, лампы менял и приборку другую ставил толку нет
Такая же проблема, протянул проводком от лампочки ближнего света.
А ти просто вкл свет на приборке и поставь лампочку и покрути ею
у меня такая же была проблема, мучился очень долго, а оказалось что у меня проводка под 2103 и там у них есть регулятор яркости подсветки салона. Я там просто поставим перемычку и всё
Каждый владелец транспортного средства стремится к тому, чтобы его авто было не только технически исправно, но и выглядело достаточно привлекательно.
Некоторых владельцев ВАЗ-2101 не устраивает стандартная приборная панель
Не ленитесь, изучайте полезные рекомендации, как осуществляется тюнинг приборов ВАЗ-2101, закатывайте рукава и приступайте к практической части воплощения своей мечты.
Безусловно, приборная панель ВАЗ-2101 много лет назад смотрелась интересно, но в настоящее время она устарела и морально, и практически. Именно этот факт ориентирует владельцев авто рассмотреть варианты действий, направленных на тюнинг торпеды ВАЗ-2101.
Опытные мастера указывают, что существует два варианта. Первый вариант предполагает установку крутой торпеды, снятой с иномарки.
Второй способ предполагает внедрение торпеды, снятой из другого авто марки ВАЗ. Это более практичный способ, поскольку возможно подобрать оптимальный вариант для успешной замены.
Подготовительная работа
Торпеда ВАЗ-2105 имеет специальные механизмы, обеспечивающие обдув стекла, но при этом она лишена того же желанного тахометра.
Теперь, когда выбор сделан, можно приступить к практической части замены торпеды ВАЗ-2101 своими руками.
Алгоритм действий будет сопровождаться такой последовательностью:
- снятие щитка приборов;
- демонтаж полки бардачка;
- выкручивание крепёжных элементов, фиксирующих панель к моторному отсеку;
- демонтаж троса.
После этого вам следует перейти к следующему демонтажу рулевой колонны. Она также зафиксирована четырьмя гайками, которые вам, безусловно, нужно отвинтить, после чего ослабить винт, обеспечивающий крепление вала к редуктору.
Установка новой торпеды
После завершения подготовительной части, смело приступайте к более ответственной части, которая вам за все ваши старания и усилия обеспечит невероятный позитив от полученного результата, проведённого тюнинга панели вашей ВАЗ-2101.
Устанавливая печку, защёлкните скобы и воспользуйтесь герметиком. Воздуховод, предназначенный для обдува стёкол, также внедряйте, применяя герметик. Эти действия вряд ли у вас вызовут проблемы.
Немного придётся повозиться с троссиками для управления заслонкой. Опытные мастера настоятельно рекомендуют просто изменить схему подключения, что моментально снимает возникшие проблемы.
Кран системы отопления подключают к верхнему тросу, регулировочный механизм потока воздуха – к среднему, а воздушную заслонку печи – к самому нижнему.
Чтобы выпрямить троссик, в воздуховоде просверлите отверстие такого диаметра, чтобы этот троссик можно было протянуть сквозь него.
Для установки дефлекторов вам обязательно следует обзавестись предварительно новыми уплотнителями. В крайнем случае, если вам не удалось их найти в продаже или вы просто забыли об этом, возьмите эти уплотнители с той торпеды, которая была у вас ранее установлена.
Вам придётся взять металлические планки и, используя их, а также скобы, зафиксировать панель приборов.
С правой стороны моторного отсека очень важно просверлить отверстие и подсоединить торпеду либо при помощи приваренной шпильки, либо при помощи болта подходящего диаметра.
Много полезного можно сделать собственными руками, совершенствуя свой автомобиль, оставаясь ему верным, не предавая его приобретением свеженьких авто иностранного происхождения.
