Установка фаркопа на ваз 2109
Приветствую, коллеги. Кто-то избавляется от этой железяки, а вот для меня она сейчас необходима. И в дальнейшем будет не лишняя. Зимой, практически за безценок, батя приобрел прицеп. На своем коттеджном участке он продолжает мастырить и прицеп в помощь. У меня сейчас тоже свои хлопоты и прицеп не будет лишним.
По непонятной причине в моем городе фаркоп на ВАЗ 2109 оказался дефицитом. Наконец увидев его, сразу купил. Увесистая и крепкая железяка. Сертифицирована. По характеристике максимальная масса груженого прицепа – 350кг. Учитывая, что вес прицепа порядка 150кг — масса перевозимого груза в 200кг вполне прилична. Думаю усилить еще конструкцию фаркопа продольной балкой, прикрепленной к нише запаски. Грузить можно будет больше.
Теперь про установку. Как понимаете, крутить гайки просто только на словах. Естественно не обошлось без борьбы с прикипевшими болтами и ржавыми крепежами бампера. Еще пришлось ровнять положение направляющих ( продольные трубы) фаркопа ломами и простукать прилегающую кромку кузова кувалдой (через прокладку/доска) для плотной посадки балки фаркопа.
И так, для нормальной установки фаркопа и бампера потребовалось:
— новые боковые кранштейны бампера.
— усиленные проваркой закладные под болты бампера.
— лом 2шт.
— кувалда 1шт.
— матюги неограниченное количество.

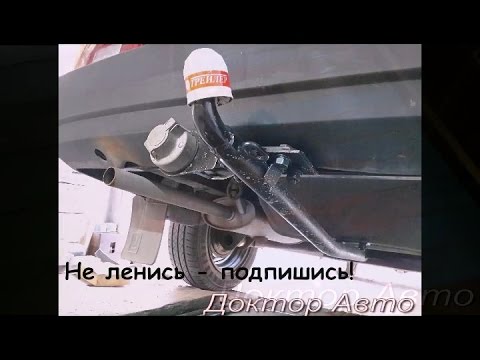

Ниже смотрите видео про как установить фаркоп на ваз 2109 своими руками и выскажите свое мнение об этом в отзывах к статье.
Качество видео: VHSRip
Видео загружено админу от пользователя Аввакум: для срочного просмотра на портале.
Чтобы дать правильный ответ на вопрос Как установить фаркоп на ваз 2109 своими руками нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.
Юмор в теме: Акция! Купи квартиру в новостройке – и бесплатно наслаждайся строительным мусором в подъезде и грохотом перфораторов с 5 утра все ближайшие 10 лет!
Дата выхода: 25. 10. 2019 года
Оценка автовладельца по имени Аристарх : Цена, большой, высокий клиренс, на трассе экономичный, лёгок в управлении, дизель от мерса – сказка, автомат отличный, много места в багажнике.
Категория: Сделать авто своими силами
Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3928, ширина — 1100, высота — 1010 мм. Колесная база составляет 2021 мм. Дорожный просвет 166 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 73 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.
Выложил админ: по просьбе Гамлета
Оригинальное название: . . . . . . 2109
Смех в теме: Поляк-иммигрант идёт в автоинспекцию подавать заявление на водительские права.Первым делом, разумеется, надо пройти окулиста.Тот показывает поляку карточку с буквами “Б Ж Э Н Ч И Ш Ч Ы К Е В И Ч””Прочитать можете?” – спрашивает окулист.”Прочитать? – отвечает поляк. – Да я этого мужика знаю!”
Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.
Прицепы используются для разных целей. Нельзя сказать конкретно, где, когда, для чего и как часто может пригодиться автоприцеп. А тащить его за собой без наличия фаркопа невозможно.
Собирать или не собирать?
Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.
Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:
- стандартный сцепной шар;
- вариант под американский квадрат;
- предельную массу, которую способен тянуть фаркоп;
- форму шара;
- способы крепления к автомобилю и пр.
Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:
- на ВАЗ 2109;
- на Ниву 2121
- на Камри;
- Шевроле Ланос;
- Рено Логан;
- Рено Дастер;
- Лада Гранта;
- Сузуки Гранд Витара;
- Ховер Н3;
- Дискавери 2 поколения;
- Кайрон;
- Субару Форестер;
- Гольф 2 и пр.
Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.
Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.
Но сейчас остро стоит вопрос регистрации ТСУ . В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.
Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.
Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.
Немного о самостоятельном изготовлении
Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.
Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.
Из материалов вам понадобится:
- шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
- труба из прочного железа размером около 1 метра;
- балка-уголок на 0,5 метра;
- 2 гайки для фаркопа;
- болты диаметром 14 мм и соответствующие шайбы для них.
Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности.
- Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
- В выбранное место дополнительно приваривается еще один отрезок металла;
- На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
- Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
- Завершается все грунтовкой и покраской металла.
Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.
Главная проблема самодельных ТСУ
Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.
Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.
А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.
С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.
Как правильно поступить
Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.
Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:
На них предусмотрено буквально все, начиная от розетки фаркопа и заканчивая дополнительными аксессуарами, вроде специальных декоративных колпачков для ТСУ .
Заводские конструкции адаптированы под:
То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.
Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.
Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.
Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.
Если вы считаете, что самодельные ТСУ себя оправдывают и есть смысл их делать, обязательно пишите в комментариях. Непременно обсудим этот вопрос.
Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!
Установка фаркопа на Ваз 2108 2109 21099, подключение разъема , проверка правильности подключения разъема.
В зависимости от способа установки на кузов автомобиля ВАЗ различают следующие модели:
- съемные. Крепятся в отверстия, заранее предусмотренные в ВАЗе 2108 или 21099. Монтаж изделия предусматривает предварительную очистку отверстий и закрутку болтов, что займет у вас не более 15 минут. Такой тип изделий является наиболее популярным среди водителей модели 21099 ввиду простоты крепления;
Съемный фаркоп на авто
- фиксированные. Если вы крепите такое изделие, обращайте внимание на совпадение отверстий в лонжеронах;
Фиксированный фаркоп на Ваз 2109
- фланцевые (с болтовым креплением). Предусматривают обустройство дополнительных отверстий. Так вы сможете подобрать фаркоп на модель с другого авто и установить его на свою машину. Для придания большей надежности некоторые автомобилисты рекомендуют также усиливать пол багажника.
Фланцевый фаркоп на автомобиль
Как сделать фаркоп своими руками
Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.
В первую очередь подготовим инструменты, которые будут необходимы:
Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:
- крюк с шаром и две проушины;
- лист металла 2 мм;
- уголок;
- труба или квадратный профиль;
- розетка электропитания прицепа;
- несколько метров пятижильного кабеля;
- паяльник.
В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.
Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.
Смотрите у нас, как убрать ржавчину на кузове.
Что делать, если стучит гидрокомпесатор: разбираемся в причинах здесь.
Как собрать омыватель фар своими руками: выбор материалов, сборка, установка. Все это — в нашем материале.
