Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с ЭБУ. При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 10.5).
ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.
8. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.5. При отклонении сопротивления от нормы замените датчик.
9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 10.5.
Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
3. . и отсоедините колодку от датчика детонации. Для наглядности шланг вентиляции картерных газов снят.
6. Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м.
Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и воздухоподводящем рукавом.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 10.6).
Таблица 10.6 Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10%)
Если датчик температуры воздуха неисправен, ЭБУ заносит в память код ошибки и включает сигнальную лампу, а показания неисправного датчика заменяет на фиксированное значение температуры воздуха 33 °С.
8. Извлеките резиновую прокладку и внимательно осмотрите состояние ее кромок, так как их повреждение может привести к подсосу воздуха в обход воздушного фильтра. Во время движения в воздухе содержится множество мелких механических частиц, способных повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.
9. Перед установкой датчика сначала наденьте на него резиновую уплотнительную прокладку и только затем закрепите датчик на воздушном фильтре.
Датчик скорости автомобиля установлен на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость движения автомобиля по частоте подачи импульсов.
6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного поролонового кольца: если оно повреждено, замените его новым.
Регулятор холостого хода (РХХ) регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ. Полностью выдвинутая игла регулятора (что соответствует 0 шагов) перекрывает поток воздуха. Когда игла вдвигается, обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубом диска должен находиться в пределах (1±0,2) мм. ЭБУ по сигналам датчика выдает импульсы на форсунки.
6. Замерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500–700 Ом. Если показания тестера значительно ниже, то, вероятно, в обмотке межвитковое замыкание, а если, наоборот, высокое или тестер показывает бесконечность (см. фото), то в контактах внутри датчика нарушен контакт или произошел обрыв в обмотке индукционной катушки. И в первом и во втором случае датчик подлежит замене.
Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью и установлен в верхней части катколлектора. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода. Содержащийся в отработавших газах кислород реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).
Для нормальной работы температура датчика должна составлять не ниже 300 °С. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) - на обеднение смеси.
3. . и отсоедините от моторного жгута колодку жгута проводов управляющего датчика концентрации кислорода.
4. Отсоедините от теплоизоляционного щитка рулевого механизма держатель жгута проводов управляющего датчика концентрации кислорода.
Для снятия датчика используйте специальные шестигранные усиленные ключи. Они могут выглядеть как накидные ключи или быть в виде высокой торцовой головки с разрезным сектором для продевания в него жгута проводов.
7. Установите датчик в порядке, обратном снятию, предварительно смазав резьбовую часть датчика графитной смазкой.
Диагностический датчик концентрации кислорода установлен в катколлекторе за нейтрализатором, работает по тому же принципу, что и управляющий датчик, и полностью с ним взаимозаменяем. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.
Замена диагностического датчика концентрации кислорода проводится аналогично замене управляющего датчика.
Датчик массового расхода воздуха ДМРВ ВАЗ, ГАЗ, УАЗ 0280218116 - MEGAAMPER арт. 0280218116 Тип: Датчик массового расхода воздуха (ДМРВ)
Бренд: MEGAAMPER
Артикул: 0280218116
Партномер (артикул производителя): 0280218116
Датчик массового расхода воздуха ДМРВ ВАЗ, ГАЗ, УАЗ 0280218037 - MEGAAMPER арт. 0280218037 Тип: Датчик массового расхода воздуха (ДМРВ)
Бренд: MEGAAMPER
Артикул: 0280218037
Партномер (артикул производителя): 0280218037

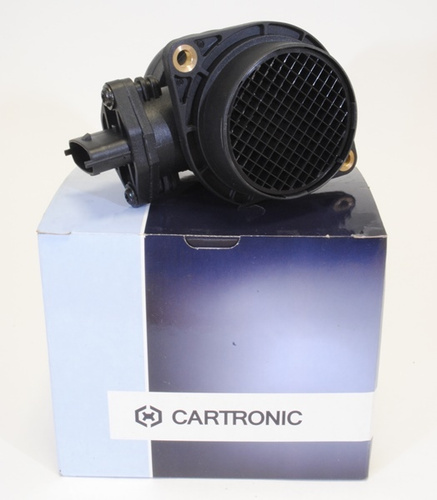

Бестселлер ДМРВ ВАЗ 2110 2112, 1118 (ан. BOSCH 0280218116) Бренд: CARTRONIC
Тип: Датчик массового расхода воздуха (ДМРВ)
Партномер (артикул производителя): CTR0067847
Артикул: 30805
Марка ТС: LADA (ВАЗ)
- Система управления двигателем, электронная (ЭСУД).
- Бортовая система контроля штатных устройств.
ДТОЖ ДЛЯ УКАЗАТЕЛЯ НА ПАНЕЛИ ПРИБОРОВ
Принципом работы этого датчика является смена сопротивления при нагреве внутреннего элемента. Проходя через указатель на панели приборов, ток по единственному проводу подходит к устройству. И здесь срабатывает принцип индукции в катушках. Попросту говоря, чем выше сопротивление, тем сильнее поднимается стрелка на указателе, за счёт оборотных токов в катушке, находящейся внутри указателя.
Большинство автомобилистов, обнаружив, что стрелка указателя температуры мотора не поднимается, считает что необходимо поменять датчик. Однако стоит сначала убедиться, что дело именно в нём. Ведь есть несколько причин такого состояния панели:
- Выход из строя указателя на доске приборов.
- Обрыв в проводке.
- Непосредственно выход из строя датчика.
Поэтому лучше провести небольшую проверку своими силами.
МЕСТОНАХОЖДЕНИЕ И ПРОВЕРКА ИСПРАВНОСТИ ДТОЖ
- Включить зажигание.
- Отключить разъём от датчика.
- Замкнуть провод на корпус блока.
Если неисправен сам ДТОЖ, то стрелка указателя поднимется в крайнее верхнее положение. А вот если не происходит никаких изменений на панели приборов,то причину нужно искать в другом. Может, нарушена цепь, сломался указатель, или вся комбинация.
Это довольно несложная операция. Она доступна любому водителю.
Важно! Многие уверены что для этого необходимо сливать охлаждающую жидкость. Но это необязательно, если действовать быстро и умело. В противном случае лучше всё же слить. Итак. На всякий случай слить антифриз. Для этого выкрутить пробку в радиаторе. Она находится возле генератора, внизу. И пробку-болт в блоке мотора. Предварительно подставив ёмкость под днище.
Для доступа в нужное место, лучше демонтировать воздушный фильтр. Тогда область для работы будет полностью доступна. Приготовить новый датчик температуры.
Стоит отметить, что если порог данного значения приближается к минусовой отметке, то на дисплее автоматически первым делом будет показываться именно температура, а не текущее время, расход топлива или иных параметры.
Где находится датчик температуры наружного воздуха на Приоре
Наглядное местоположение датчика температуры окружающего воздуха (за машиной) будет показано на фото ниже.
Если описать подробнее, то крепится он к рамке радиатора в нижней ее части, под усилителем бампера.
Замена датчика температуры воздуха на Приоре
Самостоятельно поменять датчик можно без проблем и для этого понадобится минимум инструмента. Но для большего удобства можно снять передний бампер, хотя можно обойтись и меньшими трудозатратами. Итак, где стоит датчик уличной температуры 2170 разобрались, теперь об остальных деталях.
Далее необходимо извлечь датчик из его посадочного места в рамке радиатора, приложив небольшое усилие, так как сидит он на своеобразных защелках. После чего требуется отсоединить колодку с проводами питания от датчика воздуха. Для этого прижимаем фиксатор, как показано на фото ниже:
И слегка потянув в сторону, снимаем колодку, что хорошо видно на фото ниже.
В результате получается примерно следующее:
Где купить новый датчик температуры на Приору и цена детали
Разумеется, что такие мелочи, как описываемый в данной статье датчик, без проблем можно найти практически в любом магазине автозапчастей. Если же вам не повезло, и новую деталь найти проблема, то можно обратиться на авторазборку, уж там этого добра бывает достаточно! Что касается цены, то она может отличаться, но незначительно, в зависимости от производителя и места покупки:
- VDO — 350 руб.
- Курск — 300 руб.
- б/у — от 1000 руб.
Обычно, если вы заметили проблемы с показаниями или они не сходятся с реальными, то есть: окружающей среды -10, а показания дисплея говорят о -2 градусах, то здесь явно проблема, которую необходимо решать. К счастью, на автомобилях ВАЗ, и Приора здесь не исключение — отказ подобного датчика случается крайне редко.
