Первым делом демонтировать старый кожух и старый вентилятор. Чтобы штатные винты крепления шкива помпы не цепляли за саму помпу, надо докласть шайбочек на толщину штатного вентилятора.
Вторым этапом нужно подготовить кожухи электровентиляторов (ЭВ). Для этого срубить или отпилить лишние ушки и вырезать лишний край металла (рис. 1)
А также сделать надрезы с противоположенной стороны стороны, чтобы была возможность загнуть край (как показано на рис. 2)
Теперь можно скрепить кожухи в 3 точках (2 штатные дырки на ушках и одну просверлить сверлом 6,5 мм в месте соприкосновения ободов вентиляторов перпендикулярно плоскости ушек).
Сделав надпилы, выпрямляем загнутый край и в ту же сторону загибаем края по линиям на 90 градусов по каждой линии (должно выглядеть как на рисунке 3)
Далее необходимо очень тщательно вымерять места дырок. Для этого либо снять свой радиатор, либо найти где-нибудь сходный и, приложив, вымерять! Затем сверлом 6,5 мм просверлить в вымеренных точках оверстия.
Теперь надо прикрепить электромоторы. Для этого снимаешь с них вентиляторы (не потеряй маленькие всяческие детальки!) Выбиваешь штатные приклепаные болты, выпрямляешь ушки, одеваешь назад вентиляторы и через резиновые втулочки (для уменьшения вибрации) крепишь моторы к кожухам.
Далее дело электрики. Схема подключения есть на приборе управления электровентиляторами, который можно купить в Москве на Митинском радиорынке (м. Тушинская) место N-14. Сайт изготовителя.
Установив вентиляторы в кожух, примеряем все по месту (к радиатору). Кожух должен плотно закреплен, а вентиляторы не должны ни за что цеплять. Желательно между кожухом и трубками радиатора проложить полоску резины или пенополиэтилена — во избежании протирания. Встраиваем в нижний шланг радиатора трубку с дыркой под датчик и вкручиваем его.
Остается все проверить в действии. Для начала при включенном зажигании замыкаем контакты датчика — вентиляторы должны включиться и выключиться при размыкании. Ну а далее греем движок. Если повезет и датчик нормальный, они долны включиться при 90, а выключиться при 85 градусах.
P.S. Моторы действительно полезно разобрать и проверить на качество (особенно как держатся магниты), заодно и смазать.
4. По поводу блока управления. На мой взгляд в машин можно ставить либо только что-то высоко надежное, считай технологичное, а блочки спаянные на коленке я бы подумал. Хотя без условно решение имеет свои плюсы, например регулировка порога срабатывания, но еще раз говорю мое глубокое IMHO — чем проще тем лучше. Датчик вешица не надежная, но и поменять его не долго. Я ввернул его с купленный мной в магазине переходник от РАФа, большая редкость. Некоторые паяют втулки из латуни в бачки.
5. Провода. На вентилятор по-толще — 2.5 кв.мм, на датчик по фигу, хоть 0.5 На земляных проводах лучше не экономить.наверх
© RostovDriver
 |  | Установил на свой пепелац 2 электровентилятора от классики. Два кожуха чуть подрезав болгарой для более ближнего соединения скрутил болтами в уже имеющиеся на них отверстия |
для крепления к радиатору вырезал две переходных пластины (размером 25х400) которые прикрутил к родным креплениям радиатора, а уже к ним прикрутил полученную конструкцию, намного пластины видно в верхней части фото
Так как вся эта конструкция с трудом помещалась цепляясь за вал помпы, пришлось убрать стандартные тяги радиатора и чуть наклонив его вперед (не забыть перед этим чуток попустить нижние крепления) зафиксировал длинными шпилькой и болтом просверлив отверстия в шахте радиатора (Ну не знаю как её правильно назвать, но когда наклоните радиатор, станет понятно где сверлить куда крутить). На фото данных моментов не видно, потому как потом прикрутил на место боковины, прикрывающие радиатор, они стали немного кривовато, из-за кожуха диффузоров вентиляторов, но стали.
Очень не хотелось мучать радиатор втуливая в него датчик включения, потому была куплена волговская труба и датчик на 87-92 градуса, так как радиатор чуть наклонен вперед, то трубу легко получилось вставить в разрез патрубка меж радиатором и термостатом.
Испытания показали, что все это хозяйство начинает дуть офигетькак сильно при температуре на показометре 92 и перестает на 80-ти. Трабла в том, что на холостых с включенным ближним генератор не справляется и идет разрядка. Есть мысль на будушее установить еще один датчик куда-нить в другое место, на другую температуру, чтобы они не всегда работали вместе.
Еще может быть придется чем-то прикрыть выступащие по бокам за радиатор части диффузоров, ибо так возможно ощутимая часть воздуха идет не через радиатор, а с боков обходя его, и эффективность системы падает, дальнейшие испытания покажут необходимость сделать это, а пока не буду.
go_patriot
Дополнительный электровентилятор установлен. Перегрев, уходи!
Дополнительный электровентилятор установлен. Перегрев, уходи!
На всех УАЗиках с завода должен стоят дополнительный электровентилятор, помогающий бороться с перегревом в особо тяжелых случаях, например, в летних пробках или движении по горам. Должен стоять, но не стоит. Вернее, стоит, но не у всех. Бардак!
Нам, УАЗоводам, не привыкать доделывать машину за заводом. Мы, УАЗоводы, иногда даже получаем от этого удовольствие.
Если вы не любите лёгких путей, можете сделать что-нибудь типа такого, поставить спарку от ВАЗа или Шевроле Нивы. Валяется под рукой что-нибудь с пропеллером — можно тоже приладить, не выбрасывать же.
Но лично я не поддерживаю идею замены вискомуфты на электровентилятор.
Вискомуфта в УАЗике нужна. Она всегда крутится и обеспечивает какое-то там охлаждение. Вы скажете, что она слишком много отжирает лошадиных сил для своей малой эффективности? Ну и ладно, зато она абсолютно энергонезависима. В ней не перегорит предохранитель, не перетрется проводок. Она просто есть и всегда крутится.
Мой тезис прост, вискомуфта должна быть, а дополнительный электровентилятор ей должен помогать.
О техническом решении сильно и не думал. На первом Патриоте дополнительный электровентилятор стоял с завода. Радиатор у него такой же, с Буханочкой совпадает абсолютно. Нужно просто взять патриотовского карлсона, купить и поставить.
Хватает ли ему эффективности?
Хватает. Неоднократно проверено на Алтае, на Урале и в Монголии. Были моменты, когда таких вентиляторов хотелось иметь не один, а два, но это было пару раз, когда в июле, когда ровно в полдень, когда в самую жару, когда в крутой перевал.
Начинаем искать что-то похожее на патриотовский карлсон. Вот он, родной, продаётся на Bazashop за три с небольшим тысячи. Но без проводов для коммутации. Какие-то провода продаются рядом, но подходят ли они именно сюда? Это же УАЗ, их же тысяча модификаций!
Надо брать комплект. Чтобы и сам вентилятор, и провода, и всякие там трубочки были сразу.
Нашлось. Вот он, родненький. Немного не похож на чисто патриотовский, но смысл тот же. Заказал в качестве подарка на новый год, купил и бросил в гараж вылёживаться. Даже коробку не вскрывал. Нафига его ставить зимой? Лето же оно… может и не придёт совсем.
Лето пришло внезапно. Вчера-позавчера синоптики намекали на снег, а сегодня — адские плюс 25. Жарища нестерпимая, пекло, кайф! Надо быстренько внедрять дополнительный вентилятор.
В коробке ожидаемо оказался сам пропеллер, провода для подключения, датчик температуры охлаждающей жидкости и тройник, чтобы врезать в патрубок.
Установка простая. В моём случае даже очень простая; масляный радиатор давно заглушен, висит чисто для виду.
Нужно масляный радиатор открутить, а вентилятор прикрутить. Если вы по какой-то странной причине не хотите расставаться с масляным радиатором — придётся добавить ещё одну стадию, прикрутить его обратно.
Жуть как не хотелось снимать для этого радиатор. Но это и не потребовалось.
Заканчиваем пустой трёп, начинаем установку.
Откручиваем масляный радиатор. Верхние болтики удобно крутить сверху, а нижние (вечно ваш КО) — снизу.
Чтобы крутить снизу у буханок есть хитрая дверца. Очень удобно машину спроектировали.
Открутили масляный радиатор — выкидываем его в кучу, которая ждёт поездки в скупку черного и цветного металла.
Хорошо, хорошо! Вы любите бесполезные масляные радиаторы, я понял. Можете не выкидывать, а аккуратно отложить в сторонку для дальнейшей обратной установки поверх электровентилятора, там для этого весь крепеж предусмотрен.
Откручиваем уголки. Кидаем в ту же кучу, что и маслорадиатор.
Остаётся голый радиатор, на ушки которого мы и будем монтировать дополнительный электровентилятор.
Бежим в магазин и покупаем горсть болтов М8 и таких же гаек. Родные болты, которых мы наоткручивали, коротковаты, а нормальных в комплекте производитель не положил. Запишем ему за это минус в карму.
Добавить в комплект четыре болта и четыре гайки — пустяк, а как приятно было бы. Не пришлось бы вылезать из ямы, искать в запасниках не сильно ходовые гайки, мыть руки, бежать в магазин…
При помощи молотка и наковаленки гайки занимают своё место в специальных пазах. Теперь они не простые гайки, а закладные.
Чтобы не выламывать радиатору нижние крепления немного ослабляем болты. Радиатор становится немного подвижнее, что требуется для впихивания вентилятора.
Дальше всё ещё проще. Прикручиваем вентилятор к ушам. Производитель говорит в инструкции, что вентилятор должен ставиться проводом вниз. Но хоть убейте меня, его так поставить невозможно! Поставил проводом вверх. Надеюсь, ничего криминального в этом нет.
Режем верхний патрубок, вставляем тройник для датчика температуры.
Наш девиз — семь раз отрежь, а один раз примерь. Не успел подумать, может быть лучше поставить датчик в нижний патрубок, как всё уже было установлено. Надеюсь, что так тоже будет нормально.
Собственно, всё готово. Можно испытывать устройство, проверять работоспособность. Сначала — в чайнике с кипятком. Потом — горами. Надеюсь, этим летом куда-нибудь удастся вырваться.
Всех поздравляю с прошедшим Первомаем! Как говорится, мы на горе всем буржуям мировой пожар раздуем!
Всех поздравляю с грядущим Днём Победы! Чистого всем неба над головой! Чтобы нам не было нужды ездить в Европу на танках, а только на автодомах, построенных на базе УАЗа Буханки.
Использовал реле 5-контактное 75.3777. Одна нога в цепи незадействована.

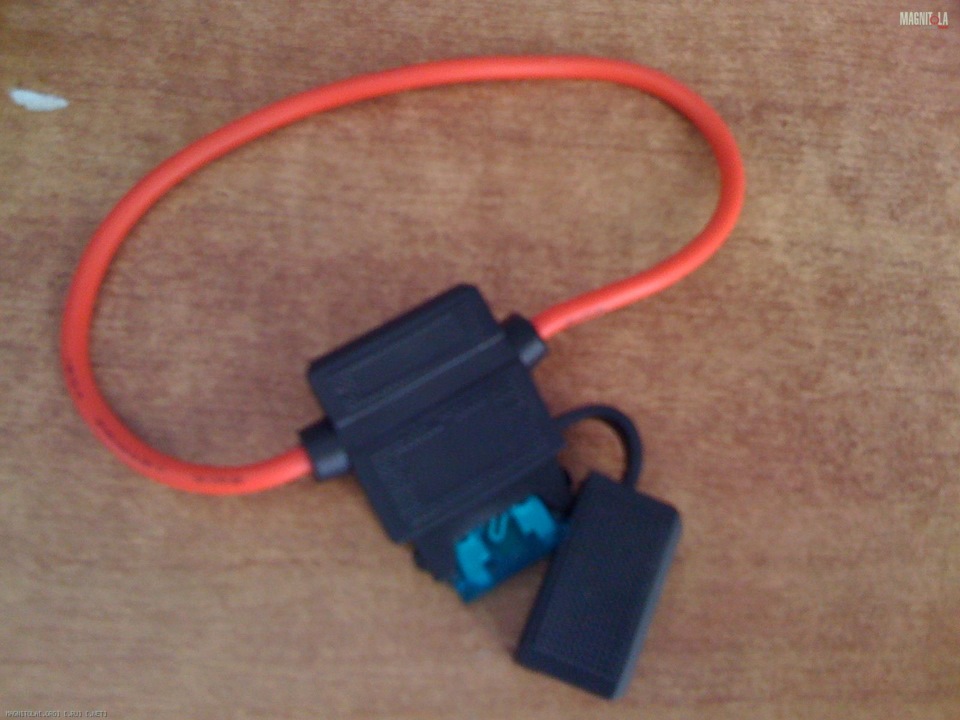

Контакты 30 и 86 замкнул между собой петлей. Перед петлей поцепил вот такой предохранитель на 20 ампер

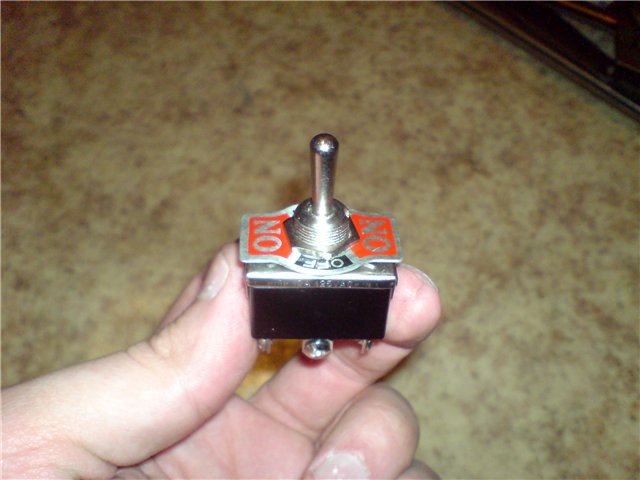

Управление вентиляторами из салона осуществляю таким тумблером:
предварительно с тумблера открутил винты. На контакты тумблера как родные налезают разъемы "мама"
Вчера вечером, во время тестирования заметил следующее:
1. Мотор прогревается чуть-ли не в два раза быстрее.
2. В ожидании проверки сделанной работы, даже воткнул в раздатке нейтраль, а в КПП передачу, чтобы создать нагрузку. На всякий случай, углекислотный огнетушитель на 5 литров был извлечен из багажника и стоял "на стреме" (а то хрен его знает что я наваял с проводами).
3. При достижении температуры по датчику в салоне включился правый вентилятор, (который в спарке с датчиком на 92-87 градусов) и спустя полторы-две (!) минуты выключился. Температура по прибору в салоне упала практически на глазах. Т.е. на трассе вентиляторы будут молчать, а срабатывать (первый) только в населенном пункте на светофорах. Во всяком случае, я так думаю…
4. Чтобы включить на "автомате" второй вентилятор, наверное нужно ползти через раскисшую пахоту и тянуть за собой какой-нибудь балласт…
После этого были ракеты, фейерверки, бразильский карнавал и поход в магазин за пивом…
Два дня сидел с паяльником и паял провода к контактам, но потом забил на это неблагодарное дело, не пожлобился, поехал на авторынок и купил обжимку для автомобильных клемм.
Что я вам скажу — штука будет посильнее "Фауста" Гете. Обжал всю схему за один вечер, в течении трех часов…
Вот пример индикации работы электровентиляторов:
практически в самом конце видео, на приборке загорается сначала одна сигнальная лампа желтого цвета, затем вторая. Что свидетельствует о включении того или иного электровентилятора…
Куплено:
обжимка — 85 грн. (в будущем, в хозяйстве пригодится)
предохранители (2 шт) — 14 грн.
разъемы "массовые" (круглые) и "мама" 20 шт. -10 грн.
провод сечением 2,5 квадрата 10 метров — 100 грн.
реле 75.3777 с разъемами 2 шт. — 40 грн
трехпозиционный тумблер — 12 грн.
сигнальные лампы с гнездами 2 шт — 20 грн
