Ремонт передних тормозов лада гранта
И так, суббота, выдалась свободная минута.осле вчерашнего объезда пробки машинка сильно запылилась
Пробег 83 тыс.км., колодки менялись на 30 тыс. Собираю инструмент. Головка на 13, домкрат, головка на 7, заранее прикупленную головку и накидной ключ Е12
Набор ключей и WD-40/. Балонник всегда в машине. Долго ли коротко ли поддомкрачиваю, снимаю колесо, откручиваю суппорт, вязальной проволокой подвязываю суппорт к пружине, достаю колодки, смотрю на них и думаю, что на них еще ездить и ездить.
Да и диски еще вполне ничего оказались. Напомню, минимальная толщина тормозного диска должна составлять 17,8 мм. Замерил диск, толщина больше. Закралась мысль оставить это дело на потом, но скорый приход зимы отогнал эти мысли. Решено было менять. Карщеткой аккуратно все зачистил, залил ведешкой, снова зачистил, снова залил. Пришло время откручивать скобу крепления суппорта(направляющая колодок). И вот тут то и произошла загвоздка. Болты крепления не под обычный ключ, а имеют хитрую голову под ключ Е12. И шлицы на данном типе болтов настолько хлипкие, что попросту не предназначены для довольно сильных усилий на них. А усилия нужны достаточные, чтобы открутить прикипевшие болты. И шлицы попросту слизываются! С одной стороны я с горем пополам открутил эти болты
Сразу же послал своего родственника в магазин, дав ему, в качестве образца один такой болт. Сразу сказал, чтобы, по возможности взял болты под обычный ключ. Со второй стороны один болт открутил, а второй пришлось срезать болгаркой.
Тем временем родственник привез мне новые болты.
Следующий нежданчик прилетел при попытке открутить направляющие шпильки. Головка на семь встала довольно четко и шпильки начали было откручиваться, но в какой то момент просто обломались. Причем с двух сторон.
При помощи молотка и какой то матери выколачиваем тормозные диски, не забывая, что их надо периодически крутить, иначе не выбить.
Суппорт тормозного механизма снимают для замены или ремонта, а также для получения доступа к другим агрегатам.

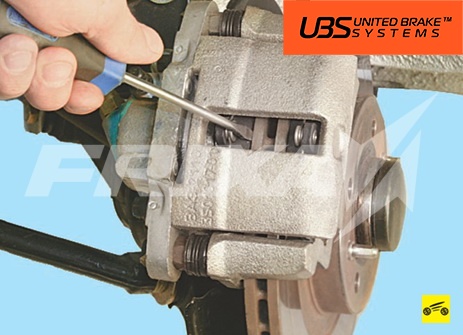

2. Вставив большую отвертку между внутренней тормозной колодкой и тормозным диском, сдвиньте колодку внутрь, утопив тем самым поршень рабочего цилиндра в цилиндр.
3. Извлеките держатель тормозного шланга из кронштейна на амортизаторной стойке.

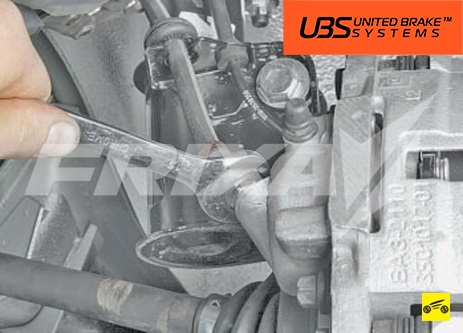

4. Ослабьте затяжку наконечника шланга на рабочем цилиндре.
5. Выверните два болта крепления направляющей колодок к поворотному кулаку и снимите суппорт, свинчивая его рабочий цилиндр с наконечника тормозного шланга.
ПОЛЕЗНЫЙ СОВЕТ
Сразу же заглушите отверстие наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.
6. Суппорт второго колеса снимите аналогично.
7. Установите суппорт в порядке, обратном снятию.
Перед установкой суппорта вверните в него наконечник тормозного шланга и затяните его. Устанавливая суппорт, проследите за тем, чтобы тормозной шланг не перекручивался.
Тормоза
Передние тормозные колонки имеют свой эксплуатационный срок, по окончанию которого водитель автомобиля Lada Granta слышит неприятный свист или стук. Замена передних тормозных колодок Лады Гранты не доставит владельцу транспортного средства проблем, о чем сегодня и пойдет речь в этой статье.
Выбор тормозных колодок
Выбор элементов является сугубо личным делом владельца машины. Однако необходимо соблюдать полное соответствие размерам оригинальных деталей. Параметры от производителя колодок на Ладу Гранту выглядят следующим образом:
- Толщина элемента – 17,3 мм;
- Высота – 61,9 миллиметров;
- Ширина – 104,4 мм.
Большинство водителей предпочитает использовать оригинальные запчасти на Гранту. За счет того, что они производятся на территории Российской Федерации, изделия полностью освобождены от таможенных сборов и поступают в продажу по приемлемой стоимости.
Существуют альтернативные варианты – колодки от немецкого производителя BOSСH. Выбор китайских брендов необходимо осуществлять внимательно и с полностью ответственностью, т.к. их качество часто оставляет желать лучшего.
Периодичность замены
Ресурс передних колодок на Ладу Гранту предполагает не более 35 000 километров технического пробега. Такие цифры приводятся в технической документации производителем, чего следует придерживаться при эксплуатации.
Согласно регламенту, проверка элементов осуществляется сотрудниками ТО без замены. Она может потребоваться в том случае, если были замечены такие факторы:
- Биение тормозов во время их использования;
- Окрашивание или расслоение материала;
- Толщина – менее 2 мм.;
- Свист и сильный скрип во время торможения.
Многими производителями наносится специальное покрытие на поверхность, которое вызывает сильный свист при торможении по мере износа элемента. Благодаря этому владелец транспортного средства своевременно обнаружит неполадку и устранит ее без неприятных последствий.
- Быстрый выход тормозов из строя;
- Повышенная нагрузка на тормозные диски;
- Окрашивание дисков от крошащихся элементов;
- Неприятный скрип от тормозов.
Именно поэтому необходимо следить за состоянием деталей и вовремя менять передние колодки Гранты.
Новые колодки: сравнение со старыми
Состояние старых и новых комплектующих лучше всего передать с помощью фотографии, где четко видны изношенность, изменение толщины и контура элемента.
Износ на тормозной части старой колодки приводит к тому, что на тормозном диске может образоваться сильная выработка (с этим сталкивается каждый владелец транспортного средства).
Потертые тормозные колодки значительно увеличивают нагрузку на диски, которые вскоре трескаются. Именно поэтому замена элементов на Гранте даже своими руками позволит уберечь тормозные диски и повысить комфорт во время передвижения на автомобиле.
Возможные причины дефектов колодок
Если во время торможения водитель слышит резкий скрип даже после замены колодок, причина проблемы заключается в плохом качестве фракционного слоя. При первом же контакте он осыпается, негативным образом сказываясь на работе с тормозными дисками. Такая проблема часто встречается на оригинальных элементах таких автомобилей, как ВАЗ 2110 и Lada Kalina.
Бывает, что водитель установил новые передние детали тормозной системы, но с первых дней скрип не пропадает. Иногда должно пройти определенное время, чтобы произошел процесс притирки. Налет, который присущий колодкам, образуется во время производства и создает скрип, который пропадает спустя несколько тысяч километров пути.
Далее следует выделить износ планок. С одной стороны фрикционный слой может быть полностью изношенным, что приводит к трению диска с металлической основой элемента. С другой стороны виною может быть некачественное крепление датчика износа. После установки новых деталей владелец Лады Гранты может наблюдать свист при малейшем контакте колодок с дисками.
Обратите внимание! Погодные условия также влияют на работу передних тормозных колодок. В осенний период повышенная влажность воздуха вызывает неприятный звук во время запуска тормозной системы. В зимнее время года конденсат, который образуется из-за сильного перепада температур, создает тот же эффект, что и повышенная влажность. Резкие морозы создают налет на поверхности колодок, который после разогрева диска превращается в конденсат.
Иногда проблема может заключаться не в колодках, а в самой тормозной системе. Колебания, которые вызывают ощущение изношенности элементов, создаются при неисправности некоторых механизмов системы. Если после замены элементов неприятные звуки не пропали, следует обратиться к специалисту за диагностикой тормозной системы.
Что необходимо для замены передних колодок
Перед тем, как поменять передние колодки Лады Гранты, необходимо позаботиться о наличии всех необходимых инструментов:
- Плоскогубцы;
- Тормозная жидкость;
- Щетка, с помощью которой будут очищаться посадочные места для колодок;
- Отсос излишней тормозной жидкости;
- Рожковый ключ на 17;
- Плоская отвертка или раздвижные пассатижи;
- Накидной ключ на 13.
Также, важно позаботиться о наличии приспособлений для подбора колес транспортного средства. В качестве фиксаторов можно использовать противооткатные башмаки или половинки от красного кирпича.
Подготовительные работы
Перед началом работы по замене передних колодок необходимо осуществить следующие операции:
- Проконтролировать уровень тормозной жидкости. При значительном превышении нормального показателя лишний объем откачивается с помощью отсоса;
- Зафиксировать задние колеса с помощью противооткатных башмаков или других приспособлений;
- Ослабить крепления, которые фиксируют тормозные диски;
- Под предпочтительное колесо подставить домкрат, после чего колесо демонтируется;
- Вывернуть руль до процедуры замены, что значительно упростит работу.
Следует помнить, что тормозные детали меняются только парно на обоих колесах одной оси. Если заменять элементы поштучно, могут возникнуть неприятные последствия и неслаженная работа системы, ведь усилия будут распределяться неравномерно.
Процесс замены
Замена передних тормозных колодок на Гранте начинается с того, что владельцу транспортного средства необходимо отыскать пластину с загибом. Следует отогнуть нижнюю пластину, после чего будет удобней поднять весь тормозной механизм вверх и успешно произвести замену тормозной колодки.
Функция пластины заключается в стопоре фиксирующего болта цилиндра и нижнего пальца. С помощью плоскогубцев края необходимо немного раздвинуть, после чего получить доступ к самому болту.
Направляющий палец зажимается с использованием рожкового ключа на 17, а болт демонтируется при помощи обычного накидного ключа. После окончательного демонтажа пластины перед владельцем открывается колодка, как только скоба поднимается.
Отработанные детали демонтируются, а все образования грязи удаляются с посадочного места с использованием щетки. Владелец Лады Гранты может использовать специальные металлические щетки с повышенной жесткостью, но вдаваться в фанатичность также не рекомендуется.
Все процессы должны осуществляться в строгом обратном порядке. Не следует забывать о том, что необходимо заново сформировать загиб на пластине, благодаря чему значительно улучшится фиксация болта.
После полной замены пары передних тормозных колодок на Гранте рекомендуется прокачать тормоза. Для этого необходимо подставить под задние колеса кирпичи или противооткатные башмаки, что заблокирует движение колес. Владельцу транспортного средства следует завести машину и немного поработать педалью тормоза.
Возможные трудности и методы решения
Трудности с демонтажем изношенного элемента могут возникнуть на начальном этапе – отгибание краев пластины. Не всегда получается успешно зацепиться за край и выгнуть материал в нужную сторону. Если владельцу не удается зацепиться плоскогубцами, можно воспользоваться жесткой отверткой или пассатижами, поместив рабочий стержень в ушко, после чего рычажным методом осуществляется отгибание.
- Всегда лучше использовать оригинальные запчасти или подходящие аналоги;
- Задние колеса надежно фиксируются противооткатными башмаками;
- Замена осуществляется только комплексно;
- После окончания процедуры необходимо проследить за уровнем тормозной жидкости.
Не следует переживать, если после замены ощущается неприятный звук. Новые элементы должны притереться к тормозным дискам через несколько тысяч километров.
Следующее видео поможет каждому владельцу Лады Гранты изучить поэтапную работу над заменой передних тормозных запчастей с актуальными примерами.
Замена передних колодок Лада Гранта
Срок замены передних колодок не регламентирован производителем. Однако регулярно необходимо проверять толщину накладок. Для этого достаточно снять колесо и посмотреть на смотровое окно в суппорте. При толщине колодки Лада Гранта менее 2-1,5 мм требуется замена всех 4 колодок.
Перед началом работы открываем капот и заглядываем в бачок с тормозной жидкостью. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Сняв переднее колесо, надежно фиксируем Лада Гранта на надежной подставке.
Вынимаем болт со стопорной пластиной.
Поднимаем скобу и вынимаем тормозные колодки из их направляющей.
Внимание! После того как скоба повернута относительно направляющей колодок, не нажимайте педаль тормоза, так как поршень может полностью выйти из цилиндра.
Очищаем от грязи и коррозии посадочные места колодок в суппорте и направляющей колодок. Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами.
Раздвижными пассатижами утапливаем поршень в цилиндр.
Либо вставляем через окно суппорта отвертку с широким лезвием или монтажную лопатку и опираясь ею на тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр. Эту процедуру можно провести еще до начала разборки тормозного механизма. Если не утопить поршень, то вставить новые, более толстые колодки не получится.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность вентилируемого диска тормозного механизма Lada Granta становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается. Поэтому в течение первых 100 километров пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность и учитывайте увеличенный тормозной путь.
Замена задних колодок Лада Гранта
Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.
Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).
Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.
Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.
Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.
Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.
Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра.
Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.
Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.
Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.
Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.
Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.
Отверткой выводим из зацепления с колодкой прижимную пружину.
Снимаем переднюю колодку.
Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.
Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.
Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:
- 1 — передняя колодка автомобиля без ABS
- 2 — передняя колодка автомобиля с ABS
- 3 — распорная планка
- 4 — верхняя стяжная пружина
- 5 — палец
- 6 — шайба
- 7 — шплинт
- 8 — задняя колодка автомобиля с ABS
- 9 — задняя колодка автомобиля без ABS
- 10 — рычаг привода стояночного тормоза
- 11 — нижняя стяжная пружина
Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур. Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.
Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно, без заеданий. Если колеса не вращаются, значит вы просто перетянули тросики ручника и их нужно чуть чуть ослабить, пока не появится свободного вращения колеса.
Эффективные тормоза — не только залог безопасности, но и короткого тормозного пути, предотвращение аварийной ситуации. Замена тормозных колодок Гранта проводится, как самостоятельно, так и в сервисном центре. Решающим фактором при выборе служит размер бюджета, который владелец готов потратить на обслуживание.
Артикулы тормозных колодок Лада Гранта
Обозначим, что тормозной контур у Гранты представлен в классическом стиле: передние дисковые и задние барабанного типа колодки. Такой тип / схема позаимствован у Калины, Приоры, более ранних моделей.
*Цены актуальны состоянием на 18.09.2018 года.
Представленный перечень не является исчерпывающим, носит лишь ознакомительный характер. Производитель допускает покупку с последующей установкой комплектующих, не указанных в перечне. Главное требование к деталям — качество изготовления и профессиональная установка.
Среди зарубежных аналогов повышенным спросом пользуются тормозные колодки Лада Гранта лифтбек:
- BOSCH 0 986491700, 0 986495214;
- ICER 181308;
- Lucas – Girling E9 90R-01111/479;
- LYNXauto BD-4601, LYNXauto BD-4605;
- FENOX BP40005O7;
- FERODO FDB527;
- TRW 21170.
Что нужно знать о колодках Гранта Спорт
В модификации Спорт все четыре суппорта дискового типа. Фрикционные накладки металлические и полуметаллические. На модель Лада не устанавливают керамические и органические фрикционные накладки. Отличие последних двух типов в наличии керамического и кевларового волокна.
О преимуществах органики и керамики можно не упоминать, так как каждый знает, что они разработаны по самым современным технологиям, обеспечивают максимальный тормозной эффект. Заоблачная стоимость — существенный недостаток, который для многих стает камнем преткновения.
Ресурс тормозных колодок Гранта
Изготовитель в руководстве по эксплуатации указывает на интервал замены в 30000 км. Учитывая условия использования машины, качество изготовления запчастей, климатические температуры срок замены тормозных колодок на Гранте сокращаем на треть.
Для поддержания тормозной системы в исправном состоянии достаточно проводить профилактику через каждые 15000 км. При обнаружении дефектов, повреждений замена новыми элементами.
Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты
