Ремонт дополнительного блока кузовной электроники лада веста
В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.
Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.
Назначение и описание
Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:
- Функции системы контроля доступа;
- Управление стартером;
- Управление реле дополнительных потребителей;
- Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
- Управление обогревателем ветрового стекла;
- Управление лампами указателей поворота и аварийной сигнализации;
- Управление плафоном освещения салона;
- Управление плафонами освещения порогов (для комплектации “Люкс”);
- Управление освещением багажника;
- Управление стеклоочистителем ветрового стекла (для комплектаций “Классик” и “Комфорт”);
- Управление энергосбережением устройств внутреннего освещения автомобиля;
- Контроль состояния выключателя сигнала торможения (ВСТ);
- Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач);
- Индикация.
Предписание АвтоВАЗа (разблокировка цепей в EMM)
Блок EMM уходит в защиту. Чтобы разблокировать каналы следует:
- Не снимая колодки с блока EMM, подключить коннектор с проводом к белой колодке вывод 3 (свободный).
- Другой конец провода подключить к колодке подсветки вещевого ящика (зеленый провод).
- Включить зажигание на 2-3 секунды.
- После отключения зажигания демонтировать выполненное подключение провода.
- При помощи Grade-X сбросить ошибки в блоке EMM.
- Проверить функционирование ранее заблокированной цепи в блоке EMM.
Схемы ЦБКЭ
Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации);
34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации “люкс”); 60 – плафон освещения порога правый (устанавливается на комплектации “люкс”); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32);
84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации “комфорт”); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)
- место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
- место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке
Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация “Комфорт”): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);
После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).
С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.
Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно.
Перегорели каналы
В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):
- Если перегорел один канал – потребуется реле с одной группой контактов
- Если перегорело два канала – потребуется реле с 2-мя группами контактов
Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:
- Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
- Восстановление левого ДХО;
- Восстановление правого ДХО;
- Восстановление ДХО (левого и правого).
Если не горит подсветка номерного знака и кнопки в салоне. Восстанавливайте сгоревший канал по схеме №1, только вместо d11 надо d24 восстанавливать. То есть меняем местами два провода S2-D11 и S2-D24, остальное все также. Другими словами, на контактную группу идут S2-D24 и P2-B2. А на катушку реле идут S2-D11 и P1-A10. D24 отсоединяем от EMM (подробней на 2-ой странице комментариев).
Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется.
Вот это правильно,скачай схему у Фантома и дай электрику,пусть сделает по уму,решение же есть,чего боишься?
Не друг. Я то с ними месяц проездил а не сразу замкнуло. Это если так рассуждать как ты то причём тут диоды это и обычной можно замкнуть. А тут дело в диодах которые не переваривается блок кузовной электронники
На люксах в дополнительном блоке кузовной электроники стоят ключи с защитой, но как показала практика эти ключи блокируются не только при КЗ , но и при длительной работе выходного канала без необходимой нагрузки, т.е. либо при длительной езде со сгоревшей лампой или при работе от светодиодов(слишком мала нагрузка для выходного канала, он ее расценивает как не штатную).
Что это , не доработка схемы или так было задумано, трудно сказать, но факт остается фактом- каналы уходят в перманентную защиту даже без всяких КЗ и даже есть случаи на обычных штатных лампах, уже где то попадались в инете.
Страшного в этом ничего нет, релюха восстанавливает функционал полностью в обход ЦБКЭ, после этого можно и светодиоды юзать.
Ещё бы найти алгоритм снятия этой защиты.
Похоже они работоспособными остаются, но вот как вернуть их в нормальное состояние.. Может напряжение определенное надо в нужные точки подать ?
Ещё бы найти алгоритм снятия этой защиты.
Похоже они работоспособными остаются, но вот как вернуть их в нормальное состояние.. Может напряжение определенное надо в нужные точки подать ?
Ещё бы найти алгоритм снятия этой защиты.
Похоже они работоспособными остаются, но вот как вернуть их в нормальное состояние.. Может напряжение определенное надо в нужные точки подать ?
Для начала нужно понять в какой из семи режимов впадает эта микросхема. Второе, это то что я где то слышал что даже после ее замены работоспособность блока не восстанавливается и управляется она из вне еще чем то, но это только слухи ничем пока не подтвержденные. Сама эта микросхемка на али стоит около 150р, перепаять ее вообще проблем не составляет. Поскольку давно не занимаюсь автоэлектроникой то блок пока не попал ко мне в руки. Если в ближайшее будущее с ним случится что то у кого из моих знакомых, то попробую разобраться с ним без спец оборудования.
Для начала нужно понять в какой из семи режимов впадает эта микросхема. Второе, это то что я где то слышал что даже после ее замены работоспособность блока не восстанавливается и управляется она из вне еще чем то, но это только слухи ничем пока не подтвержденные. Сама эта микросхемка на али стоит около 150р, перепаять ее вообще проблем не составляет. Поскольку давно не занимаюсь автоэлектроникой то блок пока не попал ко мне в руки. Если в ближайшее будущее с ним случится что то у кого из моих знакомых, то попробую разобраться с ним без спец оборудования.
На сколько я понял из беглого ознакомления,
1. "Блокируются" не ключи (Полевые транзисторы), а управляемый по SPI интерфейсу, драйвер этих ключей.
Именно он и "измеряет" ток протекаемый или его отсутствие, в ключе.
2. Драйвером, со встроенными в один корпус ИМС, ключами, управляет МК,
МК управляется по CAN, оба находятся не в "центральном блоке кузовной электроники", а в "дополнительном блоке кузовной электроники".
3. Если нет возможности "разблокировать" запрограммировать драйвер, то не требуется не какая развязка, достаточно просто открывать ключи логическим сигналом.
(параллельно ключам драйвера подключить свой полевик и управлять им, встроенные в ИМС ключи закрыты и имеют "бесконечно" большое сопротивление)
4. Я бы просто выкинул плату из блока дополнительной кузовной электроники,
т.к. пользы в ней только получение ошибок по CAN, не более,
и поставил бы свою плату, в штатный корпус, на своём МК и управлял бы всем штатно, как задумано заводом,
но со своими прихотями, ввиде меньшей нагрузки (светодиоды), может ещё что-то прикрутил.
Что не нарушило целостности проводки, гарантии и возможности замены на штатный блок.
Лада Веста (LADA Vesta)
Лада Веста - это новый автомобиль от АВТОВАЗа, собранный на платформе "LADA B/C". Старт производства Весты намечен на сентябрь 2015 года. Над дизайном автомобиля работал Стив Маттин.
© 2014-2020 LADA Vesta Club | Лада Веста Клуб. Powered by
Установить автомобиль на рабочее место, затормозить стояночным тормозом. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять корпус вещевого ящика панели приборов в соответствии с требованиями ТИ 3100.25100.20589.
Отсоединить от ЦБКЭ 1, рисунок 20-1, четыре разъема 2 жгута проводов панели прибо-

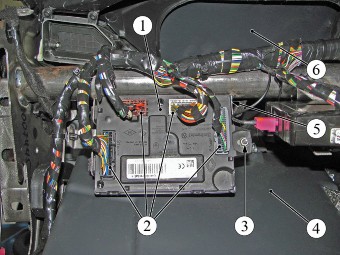

Рисунок 20-1 - Установка ЦБКЭ на автомобиль (вид на панель приборов со стороны моторного отсека):
2 - разъем жгута проводов панели приборов;
4 - корпус вещевого ящика панели приборов;
5 - кронштейн поперечины панели приборов;
6 - панель приборов
Отвернуть гайку 3 крепления ЦБКЭ к кронштейну 5 поперечины панели 6 приборов (головка сменная 8, ключ трещоточный).
Отсоединить ЦБКЭ от кронштейна поперечины панели приборов и снять с автомобиля.
Установку ЦБКЭ на автомобиль выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
Видео по теме "LADA VESTA. ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) - СНЯТИЕ /УСТАНОВКА"
ремонт блока цбкэ лада калина 2 Замена блока комфорта LADA KALINA 2 при помощи танковой отвертки Калина 2 не работают поворотники. Замена ЦБКЭВ некоторых комплектациях Лада Веста (например, Люкс) внутри панели установлен дополнительный блок кузовной электроники (EMM или блок комфорта), который отвечает за работу габаритов, дневных ходовых огней (ДХО), а также дворников. При некоторых обстоятельствах во внешних выходных цепях блока EMM может произойти короткой замыкание, в результате чего источники света работать не будут. Разбираемся, что можно сделать в этом случае.
Где находятся центральный блок кузовной электроники (ЦБКЭ или BCM) и дополнительный блок кузовной электроники (EMM) показано на фото:
Сработала защита от замыкания
В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.
Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.
В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):
Если перегорел один канал - потребуется реле с одной группой контактов
Если перегорело два канала - потребуется реле с 2-мя группами контактов
Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:
Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
Восстановление левого ДХО;
Восстановление правого ДХО;
Восстановление ДХО (левого и правого).
Дополнение к схеме №1 (восстановление габаритов):
Дополнение к схеме №3 (восстановление правого ДХО):
Дополнение к схеме №4 (восстановление левого и правого ДХО):
Если не горит подсветка номерного знака и кнопки в салоне. Восстанавливайте сгоревший канал по схеме №1, только вместо d11 надо d24 восстанавливать. То есть меняем местами два провода S2-D11 и S2-D24, остальное все также. Другими словами, на контактную группу идут S2-D24 и P2-B2. А на катушку реле идут S2-D11 и P1-A10. D24 отсоединяем от EMM (подробней на 2-ой странице комментариев).
Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется.
Предписание АвтоВАЗа (разблокировка цепей в EMM)
Блок EMM уходит в защиту. Чтобы разблокировать каналы следует:
Не снимая колодки с блока EMM, подключить коннектор с проводом к белой колодке вывод 3 (свободный).
Другой конец провода подключить к колодке подсветки вещевого ящика (зеленый провод).
Включить зажигание на 2-3 секунды.
После отключения зажигания демонтировать выполненное подключение провода.
При помощи Grade-X сбросить ошибки в блоке EMM.
Проверить функционирование ранее заблокированной цепи в блоке EMM.
