Рампа с обраткой ваз
В чем отличия между топливными рампами 2111-1144010-00 от 2111-1144010-05 или 2111-1144010-03 или 2111-1144010-04.А то для некоторых форсунок стоят эти ограничения.
у меня стоят форсы бош 0 280 150 996 решил заменить на siemens vaz 6238 но они короче на 3мм в местах крепления к рампе, хотя на чип тюнере написали что без разницы на какую глубину входят, главное что уплотнитель на форсунке нормальный был
Может с обраткой\без обратки.
И форсунки бывают разной длины.
----------------------------------------------------------------
Не могу сказать точно по номерам, но я так же ставил, вместо боша-сименс. Всё отлично работает, хоть и чуть короче.
Только новая рампа была чуть с другим изгибом подающей трубки, чем у родной рампы. Пришлось на сантиметр перенести шланг бензопровода ближе к рампе, а то был бы натяг.
1,6 8кл., без обратки.
Сборка 2010 6 часть — Регулятор давления топлива (РДТ)
Так как по объективным причинам и здравому смыслу в этот раз планировалась система с обраткой , построенная на Январь 5.1 -41 было принято решение использовать мастрали , бак с обраткой. Но был один момент — рампа форсунок была нового образца без РДТ. Был вариант продать и купить нужную, но стало как то влом + я узнал что некоторые люди делали специальные переходники под РДТ. В общем было решено рампу оставить.
так выглядит обычная схема подключения РДТ на рампе старого образца
сам рдт
далее я поднапряг своего младшего брата, на работе сделать мне переходник. Переходник ставить перед рампой нового образца. В переходнике есть отверстия под крепления РДТ и тем самым осуществляется сброс излишек топлива в обратку
Материал — алюминий.
Изначально мы с Mvirgo думали что на 2,5-3 атм. давления топлива все польется из всехх щелей, но первый пуск был и все нормально. давление держит.
Привет.
А можно как нить чертеж сделать такой штуки))
Или мож есть где в инете
постораюсь узнать, но насколько я помню мне брат говорил что чуть ли не на глаз все делал.
Круто, а можешь сфотать как на машине стоит, ты без хомутов делал?
сфоткаю на выходных.
на машине стоит замечательно. пришлось правда докупить одну топливную трубку.
хомутам не доверяю. если бы доверял то вообще бы не парился с инжекторными магистралями — карбовые на хомута сажал и все. но я не доверяю… чет мне кажется хомута в системе с давлением 2-3 атм. явно — слабое звено.
ну не знаю, в голфе3 лазил, там просто одевается шланг на трубку, и ихними хомутами закреплен, которые под плоскогубцы, даж не че крутить не нада)
думаю все дело в хомутах… они же не вазовские.
в новых системах (без обратки которые) тоже ничего крутить не надо. все на защелках.
2.1.10 Ремень привода газораспределительного механизма ВАЗ 2115.
Рекомендуем ознакомиться
Рампа топливная в сборе с форсунками ВАЗ-1118,1119 "Калина",2110-.
Comment on Снятие и замена топливной рампы двигателя ВАЗ-2111.
Топливная рампа двигателя 2112 (1,5i) - снятие, разборка, сборка и установк.
Снятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 211.
Ваз 2112 фильтр тонкой очистки и его местоположение.
подключения тоиливного 1 топливопроводы 2 корпус топливной рампы Электричес.
схема разборки топливной рампы ваз 2110 Сделай сам.
. рампа ваз 2112 с обраткой. подача топлива со стороны форсунок, а не с то.
Как самому снять топливную рампу на двигателе автомобиля ВАЗ-2111.
разборка и сборка двигателя автомобили ВАЗ 21083, ВАЗ 21093.
ремонт автомобиля своими руками. топливная рампа. ремонт авто своими руками.
Объявление о продаже Рампа с форсунками на ВАЗ 1.5 в Волгоградской области .
Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ-2112.
похожие публикации
| ВАЗ 2110 8 клапанов инжектор |
| Регулятор давления топлива ВАЗ 2110 |
| Эбу ВАЗ 2110 |
| Термостат ВАЗ 2110 |
| Инжектор ВАЗ 2110 |
| Замена термостата ВАЗ 2110 |
ФОТО-ГАЛЕРЕЯ
последние публикации
| Система охлаждения ВАЗ 2110 |
| Расширительный бачок ВАЗ 2110 |
| Замена тосола ВАЗ 2110 |
| Как промыть систему охлаждения двигателя ВАЗ 2110 |
| Блок управления двигателем ВАЗ 2110 |
| Замена охлаждающей жидкости ВАЗ 2110 |
| Замок зажигания ВАЗ 2110 |
| Центральный замок ВАЗ 2110 |
| Реле центрального замка ВАЗ 2110 |
| Схема центрального замка ВАЗ 2110 |
| Схема замка зажигания ВАЗ 2110 |
| Предохранитель центрального замка ВАЗ 2110 |
| Коробка передач ВАЗ 2110 |
| Кпп ВАЗ 2110 |
| Ремонт кпп кпп ВАЗ 2110 своими руками |
| Ремонт кпп ВАЗ 2110 |
| Коробка ВАЗ 2110 |
| Устройство кпп ВАЗ 2110 |
| Багажник на ВАЗ 2110 на крышу |
| Ремонт кузова ВАЗ 2110 своими руками |
| Ремонт бампера ВАЗ 2110 своими руками |
| ВАЗ 2110 ремонт дверных петель |
| Ремонт дверей ВАЗ 2110 |
| Провисла дверь ВАЗ 2110 |
| Как подтянуть рулевую рейку на ВАЗ 2110 |
| Регулировка рулевой рейки ВАЗ 2110 |
| Руль на ВАЗ 2110 |
| Ремкомплект рулевой рейки ВАЗ 2110 |
| Ремонт рулевой рейки ВАЗ 2110 своими руками |
| Устройство рулевой рейки ВАЗ 2110 |
| Замена сцепления ВАЗ 2110 |
| Стеклоподъемник ВАЗ 2110 |
| Тюнинг салона ВАЗ 2110 |
| Ремонт ВАЗ 2110 своими руками |
| Стартер ВАЗ 2110 |
| Датчик холостого хода ВАЗ 2110 |
популярные публикации
| Тюнинг ВАЗ 2110 |
| ВАЗ 2110 8 клапанов инжектор |
| ВАЗ 2110 технические характеристики |
| ВАЗ 2110 панель приборов |
| Бортовой компьютер ВАЗ 2110 |
| Тюнинг ВАЗ 2110 своими руками |
ФОТО-ГАЛЕРЕЯ
©2015-2022 VAZ 2110 - Ремонт и тюнинг "десятки" в фото.
Если вы являетесь автором опубликованного материала и не хотите его размещения,
обратитесь к нам через форму обратной связи и мы решим этот вопрос.
Топливная рампа двигателя 2112 (1,5i 16v) — снятие, разборка, сборка и установка
Снятие
4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в бак. Освобождаем хомут (1) крепления жгута проводов.
9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.
10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла.
. и извлекаем трубку вместе с указателем.
11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.
12. Снимаем топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.
Замечание. Чтобы снять топливную рампу ее нужно потянуть на себя, а затем сместить в сторону к левому борту
Разборка
13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов.
14. Отсоединяем четыре колодки жгута проводов от форсунок.
15. Снимаем жгут проводов с топливной рампы.
16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.
17. Снимаем с топливной рампы пружинный фиксатор форсунки.
18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки.
. и извлекаем конец трубки из регулятора давления.
19. Шестигранным ключом на 5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3).
. и вынимаем трубку из отверстия рампы.
Предупреждение! Поврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить.
Сборка и установка
Собираем и устанавливаем топливную рампу в обратной последовательности.
Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.
Устройство системы питания двигателя
Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, для подачи воздуха и топлива в цилиндры двигателя. Система питания состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, ресивера, а также системы улавливания паров бензина.
Дроссельный узел: 1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер отвода картерных газов; 5 — датчик положения дроссельной заслонки; 6 — регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки
Запас топлива хранится в баке емкостью 43 л. Топливный бак стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.
Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.
Топливный насос: 1 — выступ для крепления сетчатого фильтра; 2 — топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой
Замечание. На автомобиле с ЭБУ модели МР7.0 при первой попытке пуска двигателя после подсоединения аккумуляторной батареи включение топливного насоса возможно только одновременно со стартером. В дальнейшем топливный насос будет работать, как на автомобилях с ЭБУ других типов. Однако после трех включений зажигания подряд без запуска двигателя топливный насос будет включен только одновременно со стартером
От насоса по гофрированной трубке топливного модуля бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.
Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе.
Очищенное топливо поступает по топливопроводу в топливную рампу.
Топливный фильтр двигателей 21124 и 21114: 1 — входной патрубок; 2 — корпус; 3 — стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 — выходной патрубок
Замечание.Топливный фильтр двигателей 2112 и 2111 имеет соединительные парубки с резьбой.
Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами. Рампа закреплена на головке блока цилиндров болтами.
Расположение сепаратора на автомобилях с двигателями 21124 и 21114 (1,6i): 1 — сепаратор; 2 — кронштейн крепления сепаратора; 3 — гравитационный клапан.
Примечание. На автомобилях с двигателями 2112 и 2111 здесь дополнительно установлен предохранительный клапан. На автомобилях с двигателями 21124 и 21114 предохранительный клапан выполнен в пробке заливной горловины.
В соответствии с экологическими требованиями ЕВРО II, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из сепаратора, адсорбера гравитационного клапана, клапана продувки адсорбера, обратного клапана, соединительных трубок и шлангов. Сепаратор и гравитационный клапан закреплены под левым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак. Гравитационный клапан препятствует вытеканию топлива из бака при переворачивании автомобиля.
Адсорбер: 1 — корпус адсорбера; 2 — патрубок для связи внутренней полости адсорбера с атмосферой; 3 — клапан продувки адсорбера; 4 — соединительный патрубок клапана; 5 — соединительный патрубок адсорбера
Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер.
Особенности системы питания двигателей 2112 и 2111
Элементы системы питания двигателей 2112 и 2111 (1,5i): 1 — форсунки; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — предохранительный клапан; 9 — сепаратор; 10 — заливная труба топливного бака; 11 — топливный фильтр; 12 — подводящий топливопровод; 13 — шланг топливопровода, соединяющий выходной (нагнетающий) патрубок топливного модуля с топливным фильтром; 14 — топливный модуль; 15 — топливный бак; 16 — сливной топливопровод; 17 — регулятор давления топлива.
Примечание. Подводящий топливопровод на двигателе 2111 подсоединяется к топливной рампе с торца (см. ниже).
Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 2112 (1,5i 16V) в моторном отсеке: 1 — ресивер; 2 — дроссельный узел; 3 — шланг подвода воздуха к дроссельной заслонке; 4 — воздушный фильтр; 5 — регулятор давления топлива; 6 — трос привода дроссельной заслонки; 7 — топливная рампа; 8 — диагностический штуцер; 9 — обратный клапан адсорбера; 10 — адсорбер
Расположение элементов системы питания двигателя 2111 (1,5i 8V) в моторном отсеке: 1 — обратный клапан адсорбера; 2 — диагностический штуцер; 3 — ресивер; 4 — дроссельный узел; 5 — регулятор давления топлива; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — воздухозаборник; 8 — воздушный фильтр; 9 — топливная рампа; 10 — трос привода дроссельной заслонки; 11 — адсорбер
Воздух к впускным клапанам цилиндров двигателей 2112 и 2111 подводится через ресивер и впускной трубопровод, выполненные из алюминиевого сплава.
Топливный насос объединен с датчиком указателя уровня топлива в единый узел — топливный модуль (часто называемый электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.
Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.
Топливная рампа двигателя 2112 (1,5i 16V) в сборе с форсунками: 1 — трубка подвода топлива к топливной рампе; 2 — трубка топливопровода слива топлива в бак; 3, 4, 5 и 6 — форсунки; 7 — диагностический штуцер (для проверки давления топлива закрыт резьбовым колпачком); 8 — топливная рампа; 9 — регулятор давления топлива
Топливная рампа двигателя 2111 (1,5i 8V) в сборе с форсунками: 1 — диагностический штуцер; 2 — топливная рампа; 3 — трубка подвода топлива к топливной рампе; 4 — регулятор давления топлива; 5 — трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 форсунки
Топливный модуль двигателей 2112 и 2111 (1,5i): 1 — датчик указателя уровня топлива; 2 — соединительная колодка; 3 — входной патрубок; 4 — выходной (нагнетающий) патрубок; 5 — крышка модуля; 6 — направляющая крышки модуля; 7 — электробензонасос в пластмассовом кожухе; 8 — заборная камера
Особенности системы питания двигателей 21124 и 21114
Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 21124 (1,6i 16V) в моторном отсеке: 1 — впускной трубопровод; 2 — дроссельный узел; 3 — шланг подвода воздуха к дроссельной заслонке; 4 — воздухозаборник; 5 — воздушный фильтр; 6 — топливная рампа; 7 — трос привода дроссельной заслонки; 8 — диагностический штуцер; 9 — обратный клапан адсорбера; 10 — адсорбер
Расположение элементов системы питания двигателя [Двигатель со снятой декоративной накладкой.] 21114 (1,6i 8V) в моторном отсеке: 1 — обратный клапан адсорбера; 2 — диагностический штуцер; 3 — ресивер; 4 — дроссельный узел; 5 — топливная рампа; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — гофрированный шланг воздухозаборника; 8 — воздушный фильтр; 9 — трос привода дроссельной заслонки; 10 — адсорбер
На двигателе 21124 ресивер объединен с впускным трубопроводом в единый узел и выполнен из пластмассы. На двигателе 21114 из пластмассы выполнен только ресивер.
В пробке заливной горловины топливного бака выполнены два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающей среды), а другой — для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильного разрежения в баке).
Впускной трубопровод двигателя 21124 (1,6i 16V): 1 — фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 — ресивер; 3 — фланец впускного трубопровода с уплотнительными кольцами для подсоединения к головке блока цилиндров
Ресивер двигателя 21114 (1,6i 8V): 1 — фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 — ресивер с уплотнительными кольцами для подсоединения к впускному трубопроводу
Топливный модуль двигателей 21124 и 21114 (1,6i): 1 — входной патрубок (для подвода топлива к регулятору давления); 2 — выходной (нагнетающий) патрубок; 3 — крышка модуля; 4 — датчик указателя уровня топлива; 5 — заборная камера; 6 — направляющая крышки модуля
Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый электробензонасосом). Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива поступает через регулятор давления обратно в бак. Регулятор давления топлива установлен в крышке топливного модуля.
>
Схема системы питания двигателей 21124 и 21114 (1,6i): 1 — форсунки; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — сепаратор; 9 — трубка топливопровода, соединяющая топливный фильтр с тройником; 10 — трубка топливопровода, соединяющая топливный фильтр с выходным патрубком топливного модуля; 11 — топливный модуль; 12 — топливный фильтр; 13 — заливная труба; 14 — топливный бак; 15 — шланг, соединяющий топливный фильтр и топливный модуль с топливопроводом; 16, 18 — металлические трубки топливопровода; 17 — соединительный шланг; 19 — штуцер для соединения топливной рампы с топливопроводом.
Примечание. На двигателе 21114 форма топливной рампы имеет незначительные отличия (см. ниже).
Топливная рампа двигателей 21114 (1,6i 8V) (а) и 21124 (1,6i 16V) (б) в сборе с форсунками: 1 — диагностический штуцер; 2 — топливная рампа; 3 — штуцер для соединения с топливопроводом; 4, 5, 6 и 7 — форсунки
Основные моменты
В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).
Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.
Особенности конструкции
В конструкции топливной системы входят такие компоненты:
- Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
- Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
- И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.
Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.
Различия в системах питания
Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.
Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.
Впуск воздуха и дроссельная заслонка
- Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
- Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
- Патрубок, при помощи которого отводится жидкость.
- Датчик, позволяющий определить положение заслонки при работе двигателя.
- Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
- Штуцер – необходим для того чтобы осуществить продувку адсорбера.
Особенности конструкции дросселя
Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.
Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.
Регулировка холостого хода
Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.
Насос и очистка бензина
При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.
Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

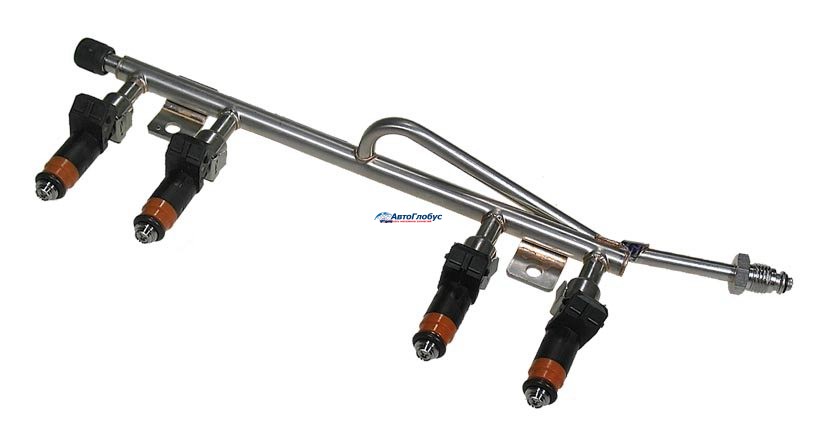

Рампа и форсунки
Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.
Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.
В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.
Регулировка давления топлива
А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.
Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.
Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.
А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.
