Плохая масса на автомобиле симптомы ваз
Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.
Где расположена масса
При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.
Где находится масса на ваз 2114:
Аккумуляторная масса ВАЗ 2114
Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.
Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.
Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.
Масса эсуд ВАЗ 2114
Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.
Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.
Масса приборной панели ВАЗ 2114
В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.
Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

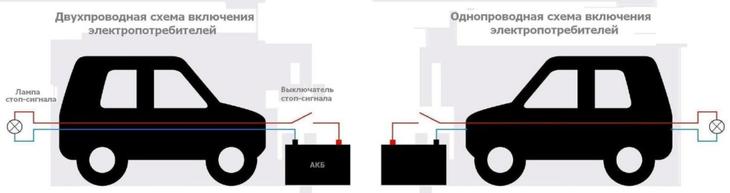

Два провода или один?
Статьи / Практика Вижу тебя насквозь: диагностируем автомобиль с помощью тепловизора Бюджетные тепловизоры в виде приставки к смартфону не так давно перешли из разряда стартапных инноваций в категорию обыденных гаджетов. И одна из интересных сфер их применения – ремонт и обс… 9289 7 20 28.05.2018
Замена плюса на минус
В принципе, рукастый автолюбитель справлялся с работой по переделке за один день. Помимо банальной смены клемм на аккумуляторе требовалось поменять полярность у амперметра указателя зарядки на приборной панели и немножко поковыряться с паяльником в радиоприемниках моделей А-8, А-9 и А-12, с плюсом на корпусе. Самым сложным была переполюсовка генератора, а вот моторчики печки и дворников и стартер, в которых не было постоянных магнитов, работали при изменении полярности точно так же и в доработках не нуждались.
На фото: ГАЗ-М21 Волга (I) ‘1956–1958
Сегодня во многих авто применяется управление электрикой и электроникой по цифровой шине данных. Это дает огромную гибкость в управлении многочисленной электроникой, а также экономию меди – последнее, к слову, вторично.
Ответ тут прост. В силу того, что общий массовый провод, коим является кузов, открыт атмосферной влаге и склонен к коррозии, элементы и модули электрики электроники автомобиля часто лишаются именно минуса или получают его через повышенное сопротивление ржавого и окислившегося контакта. Контакт в плюсовых проводах тоже порой теряется, но, поскольку в них почти не используется склонная к ржавлению сталь, происходит потеря контакта в разы реже, чем в случае с минусом…
Бывают и курьезные случаи – к примеру, на продукции АвтоВАЗа лет несколько назад владельцы отмечали массовую (вот уж каламбур) проблему плохого контакта в точках массы из-за применения на заводском конвейере странных корончатых шайб, покрытых плохо проводящим ток черным анодированием…
К слову, применять эти шайбы бездумно и лепить их повсюду не стоит! К примеру, плюсовой контакт стартера в них совершенно не нуждается – там гораздо полезнее будут две обычные плоские шайбы и гровер.
А у вас когда-нибудь пропадала масса на автомобиле?
Плохая масса двигателя
При возникновении неполадок следующего характера:
- При заряженном аккумуляторе не заводиться автомобиль.
- Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.
Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.
Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.
Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.
Как проверить массу на двигателе? Это достаточно просто сделать.
Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.
Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.
Масса аккумулятора
Необходимо обязательно удостоверится, что обе гайки на минусе аккумулятора достаточно хорошо затянуты. Сначала затяните ту гайку, что расположена внутри, ослабив наружную, потом возьмитесь за последнюю.
Провод по-тоньше расположен около аккумулятора и прикреплён к кузову. Он — главный источник электроэнергии для всех частей автомобиля, которые нуждаются в питании. Также не будет лишним посмотреть, как затянуты гайки к клемме аккумуляторной батареи и к самому кузову автомобиля.
Отсутствие массы на двигателе
Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.
Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.
Устранение неполадок
Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.
Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.
Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.
Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.
В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.
Как проверить проводку
Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.
Используем мультиметр
Проверяем напряжение
Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:
Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.
Ищем короткое замыкание
После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.
Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:
- Потребителя – электрооборудования, устройств, предохранителей, блоков.
- Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.
Проверяем качество заземления
Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:
- Отключение АКБ.
- Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
- Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.
Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.
Проверяем целостность цепи
Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.
Электрическая цепь нуждается в хорошем заземлении для правильного функционирования. Многие спрашивают — разминусовка двигателя зачем она нужна, отвечаем — плохое электрическое заземление может повлиять на одну или несколько электрических систем, потому что оно вынуждает ток искать другие более простые пути . Это может вызвать всевозможные проблемы с освещением, датчиками, модулями и другими электрическими и электронными компонентами, всё вышесказанное так же справедливо и для ответа на частый вопрос — для чего нужна масса в автомобиле.
– коррозия места крепления клемм к кузову (ржавчина, краска на болтах и резьбе);
Обрыв косы 918604L200 из-за неправильной установки
Важно! Замеры производятся только на заглушенном автомобили. Замеры производятся только на обесточенном участке!

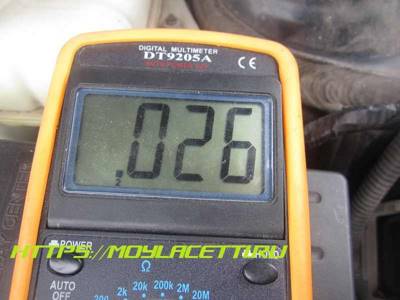

Показания мультиметра должны быть в пределах 1-2 Ом, а желательно меньше. Важно не только сопротивление в конкретный момент, но и то что бы хороший контакт был постоянно в независимости от погоды и времени года. Такого рода неисправности необходимо искать с помощью более сложного оборудования, например, автомобильного осциллографа.
Теперь проверяем соединения, болты должны быть хорошо прикручены к кузову и не должны болтаться. Крепления клемм к кузову должны быть без ржавчины, а сами клемма без окислов, их состояние сильно влияет на качество контактов.
Если провода оборваны или сильно окислены их можно просто заменить, оригинальные провода стоят достаточно дорого, поэтому можно подобрать аналоги или купить б/у косы в хорошем техническом состоянии на разборке, например, на этом сайте. В случае, когда заржавели болты и их посадочные отверстия, то достаточно заменить болты крепления клемм и обработать резьбу, удалив с нее ржавчину и остатки краски. При всех этих процедурах необходимо все соединения и клемма обработать специальной смазкой для контактов, которая улучшит проводимость, уменьшит сопротивление и защитит от ржавчины.

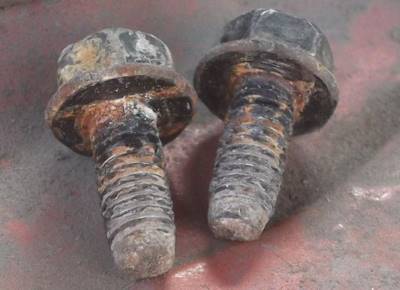

Ржавые болты крепления косы массы

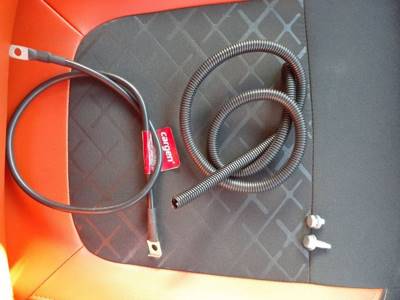

Какого сечения провод нужен для массы автомобиля
вот собствено. 1. Купи стандартный, но думаю не меньше 10 квадратов 2. Купи стандартный 3. у меня косичкой сплетены 3 провода по 2,5 квадрата 4. нельзя на аккумулятор, так как не будет работать выключатель массы, только кузов
можно ли протянуть прямо к акууму или лучше к кузову/выключателю? Если стоит выключатель массы, то конечно все через него. По сечению лучше посчитать, но наверное 25 или 35 квадрат. Грубо где-то 5А на квадратный мм (для долговременной нагрузки). А дальше смотреть токи (генератор, стартер, потребители).
P.S. Стандартный наверное квадрат 16.
Если стоит выключатель массы, то конечно все через него. По сечению лучше посчитать, но наверное 25 или 35 квадрат. Грубо где-то 5А на квадратный мм. А дальше смотреть токи (генератор, стартер, потребители).
P.S. Стандартный наверное квадрат 16.
1. 35, хуже не будет, но 25 минимум. 2. 25 3. 16 4. 25 К кузову, иначе массу не отключишь.
И обязательно наконечники хорошо опрессовать а в идеале пропаять.
при 12-14 вольтах долговременная нагрузка расчитывается как 10А на 1мм сечения.
Электрическая цепь нуждается в хорошем заземлении для правильного функционирования. Многие спрашивают — разминусовка двигателя зачем она нужна, отвечаем — плохое электрическое заземление может повлиять на одну или несколько электрических систем, потому что оно вынуждает ток искать другие более простые пути . Это может вызвать всевозможные проблемы с освещением, датчиками, модулями и другими электрическими и электронными компонентами, всё вышесказанное так же справедливо и для ответа на частый вопрос — для чего нужна масса в автомобиле.
Причины и симптомы плохого заземления двигателя
Неисправность двигателя может быть вызвана:
- Свободные, ржавые или поврежденные клеммы или провода заземления
- Слабая, поврежденная или корродированная клемма заземления аккумулятора
- Плохая установка или ремонт компонентов
Симптомы плохого заземления двигателя могут включать в себя:
- Тусклые огни
- Мерцающие огни
- Электрические устройства работают беспорядочно
- Неисправный топливный насос
- Буксующая или сгоревшая муфта компрессора кондиционера
- Прерывистый отказ датчиков
- Повреждены дроссельные или передающие кабели
- Жесткий старт
- Разряженная батарея АКБ
Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.
Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.
ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.
Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.
Диагностика электрического заземления
Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.
Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:
- При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
- Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.
Где расположена масса
При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.
Где находится масса на ваз 2114:
Аккумуляторная масса ВАЗ 2114
Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.
Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.
Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.
Масса эсуд ВАЗ 2114
Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.
Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.
Масса приборной панели ВАЗ 2114
В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.
Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

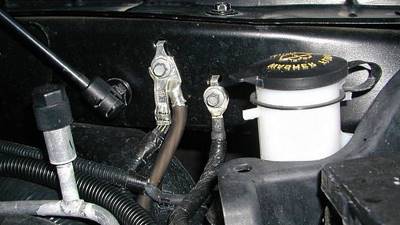

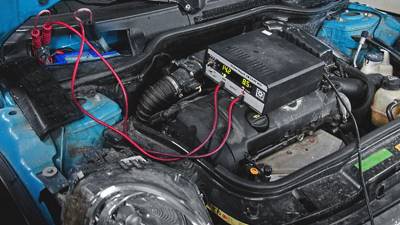

Для чего нужна масса в автомобиле

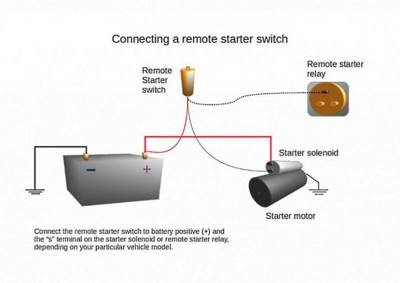

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.
В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.
- Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.
Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).
- Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
- Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора — к отрицательному (-) полюсу аккумулятора.
- Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.
Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.
- Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
- Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.
Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

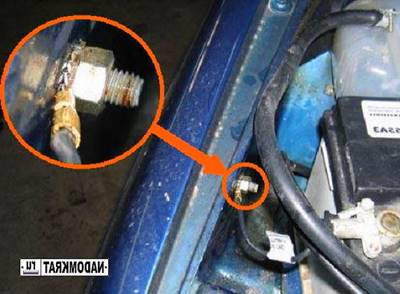

Дополнительная масса: преимущества
Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.
Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:
- экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается;
- стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска;
- двигатель после разминусовки работает более ровно и плавно;
- силовая установка лучше откликается на педаль газа;
- мотор отдает больше мощности;
- аккумулятор служит дольше, эффективнее дозаряжается от генератора;
- исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.);
Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток. Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.
Проверка заземления в автомобиле
Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
- Подсоедините черный провод вашего измерителя к клемме батареи (-), а красный провод вашего измерителя к месту соединения провода с кузовом.
- Попросите помощника провернуть двигатель на несколько секунд.
Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.
- Переместите красный провод вашего измерителя к клемме на конце вторичного заземляющего провода. Снимите показания падения напряжения.
Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.
- Переместите красный измерительный провод вашего измерителя на следующую клемму, и точку заземления. Снимите показания падения напряжения в каждой точке.
Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.
Поиск, проверка и замена оснований передачи при необходимости.
Устранение неполадок
Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.
Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.
Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.
Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.
В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.
Многим водителям известно, что способ подключения потребителей электроэнергии с источником питания (генератором или аккумулятором),на любом транспортном средстве — однопроводный. В качестве второго (минусового) провода, служит кузов машины или рама мотоцикла (трайка, скутера, квадроцикла и т.д.). Сама идея подключения минуса источника питания (аккумулятора) к стальной раме или кузову, довольна стара и естественна, так как позволяет значительно упростить, облегчить и удешевить любое транспортное средство.
Проверка массы в авто
Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.
- Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
- Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.
При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.
Общие значения падения напряжения
Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
Плохое заземление двигателя может, в конечном счете, помешать правильной зарядке батареи, правильному получению сигналов от компьютера, вызвать ненормальное свечение фар, вызвать проблемы с запуском и другие неисправности.
Более того, плохое заземление двигателя также может привести к повреждению. Если слишком большой ток попытается найти правильное заземление безуспешно, он выберет легкий путь через компоненты передачи, кабель передачи, трос дросселя, подшипники колеса, что приведет к серьезному повреждению этих и других компонентов.
Всякий раз, когда вы видите признаки электрических неисправностей, проверьте заземление двигателя.
Диагностические тесты, описанные здесь, представляют собой простые процедуры, которые вы можете проводить с помощью цифрового мультиметра. И они сэкономят ваше время и деньги за несколько минут.
Отсутствие массы на двигателе
Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.
Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.
Ситуация выглядела следующим образом, двигатель заведен, мотор греется, и в момент включения вентилятора охлаждения, стрелка указывающая на температуру двигателя подскакивает на порядок выше. Владелец авто пробовал менять датчик температуры двигателя, который снимает показания для панели приборов! обратите внимание их там два, один для щитка другой для блока управления двигателя. Так вот замена ни к чему не привела, все осталось как было.

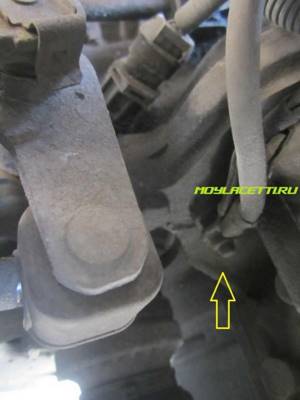

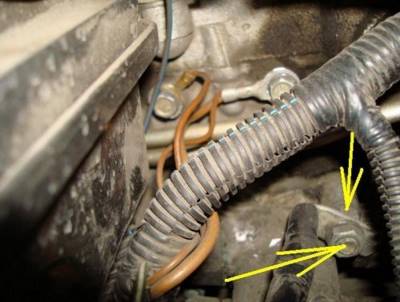

На фото стрелкой указан тот датчик который работает для панели приборов
Из положения я вышел кинув дополнительный проводок который соединял массы двигателя и датчиков на панели приборов. Масса на панель приборов прикручивается за панелькой возле правой ноги водителя.
Это тоже больное место, часто она откручивается и не работает панель приборов вообще!
Не отходя от темы, был у меня случай когда в автомобиле не работал вентилятор обдува салона, причина оказалась тоже в массе, только та масса находилась около монтажного блока и с левой стороны под внутренней обшивкой
Так-что если вы имеете похожие симптомы, я рекомендую первым делом проверить массы вашего авто, учитывая что это очень распространенная проблема этих машин.
– коррозия места крепления клемм к кузову (ржавчина, краска на болтах и резьбе);
Обрыв косы 918604L200 из-за неправильной установки
- Увеличение расхода топлива
- Неравномерность работы двигателя
- Проблемы с запуском двигателя, особенно в зимней период, когда нужны более высокие токи запуска
- Неверная работа датчиков
- Неполная зарядка аккумулятора
- Неисправность электроприборов и выход из строя предохранителей
- и другие
Важно! Замеры производятся только на заглушенном автомобили. Замеры производятся только на обесточенном участке!
Показания мультиметра должны быть в пределах 1-2 Ом, а желательно меньше. Важно не только сопротивление в конкретный момент, но и то что бы хороший контакт был постоянно в независимости от погоды и времени года. Такого рода неисправности необходимо искать с помощью более сложного оборудования, например, автомобильного осциллографа.
Теперь проверяем соединения, болты должны быть хорошо прикручены к кузову и не должны болтаться. Крепления клемм к кузову должны быть без ржавчины, а сами клемма без окислов, их состояние сильно влияет на качество контактов.
Если провода оборваны или сильно окислены их можно просто заменить, оригинальные провода стоят достаточно дорого, поэтому можно подобрать аналоги или купить б/у косы в хорошем техническом состоянии на разборке, например, на этом сайте. В случае, когда заржавели болты и их посадочные отверстия, то достаточно заменить болты крепления клемм и обработать резьбу, удалив с нее ржавчину и остатки краски. При всех этих процедурах необходимо все соединения и клемма обработать специальной смазкой для контактов, которая улучшит проводимость, уменьшит сопротивление и защитит от ржавчины.
Ржавые болты крепления косы массы
Плохая масса на двигатель симптомы
Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.
Скачивание темы в различных форматах или просмотр версии для печати этой темы.
Попробуем разораться, какие уязвимые места для массы находятся на транспортных средствах ВАЗ 2114 с объемом двигателя 1,5 и 1,6 литров.
1. Аккумулятор и масса.
У отрицательного подвода аккумулятора имеется разветвление на еще два разных провода. Тот, который имеет значительную толщину, тянется от отрицательного заряда к металлическому корпусу двигателя. При плохом закреплении контакта аккумуляторный заряд подается не в полном объеме и стартер не может развить полную мощность. Начинает заторможено работать электронный блок управления, т.к его масса завязана на двигателе. Кроме всего прочего есть вероятность плохой работы других запчастей и агрегатов двигателя, например турбины, турбокомпрессор, различного рода датчики и т.д.
В месте крепления аккумуляторного минуса к двигателю проверяется как затянуты две гайки, между ними закрепляется контакт на двигателе. Ослабьте гайку снаружи и подтяните ту, что внутри, после затяните и ту, что снаружи.
Второй, более тонкий аккумуляторный провод прикреплен к кузову возле аккумуляторной батареи.
Этот провод – источник для всех энэргопотребляющих узлов автомобиля. Проверьте гайки на момент их затяжки на аккумуляторной клемме и на кузове.
2. Масса электронной системы управления двигателем.
Для транспортных средств, на которые устанавливались 1,5 литровые моторы, масса для электронной системы управления идет с двигательного корпуса и заглушки, которые располагаются на правой части головки.
Для автомобилей с объемом двигателя 1,6 литров масса идет от шпильки, которая приварена и прикреплена к каркасу приборной панели из металла с тоннелем на полу, расположенным под пепельницей. Как показывает практика, эта шпилька имеет слабую затяжку и закрашивается на заводе. С течением времени шпилька разбалтывается, что может привести к просадкам в напряжении некоторых датчиков, при включении вентилятора, а это способно стать причиной нестабильности оборотов.
Два провода или один?
Для подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.
Масса эбу ваз 21124
Наткнулся на статью McSystem Собственно вот она ниже
В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ
Итак, к теме! Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7 Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32
Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2
Рис.2 Соединения масс ЭСУД. S6, S7, S8
Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ. А уже ЭБУ надежно соединяется с кузовом. Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно… Теперь по порядку
Рис.3 Массы по АвтоВАЗовски, или как не нужно делать
Рис.4 Эквивалентная схема в стоке
Разминусовка двигателя и признаки плохого заземления
Электрическая цепь нуждается в хорошем заземлении для правильного функционирования. Многие спрашивают – разминусовка двигателя зачем она нужна, отвечаем – плохое электрическое заземление может повлиять на одну или несколько электрических систем, потому что оно вынуждает ток искать другие более простые пути . Это может вызвать всевозможные проблемы с освещением, датчиками, модулями и другими электрическими и электронными компонентами, всё вышесказанное так же справедливо и для ответа на частый вопрос – для чего нужна масса в автомобиле.
Причины и симптомы плохого заземления двигателя
Неисправность двигателя может быть вызвана:
- Свободные, ржавые или поврежденные клеммы или провода заземления
- Слабая, поврежденная или корродированная клемма заземления аккумулятора
- Плохая установка или ремонт компонентов
Симптомы плохого заземления двигателя могут включать в себя:
- Тусклые огни
- Мерцающие огни
- Электрические устройства работают беспорядочно
- Неисправный топливный насос
- Буксующая или сгоревшая муфта компрессора кондиционера
- Прерывистый отказ датчиков
- Повреждены дроссельные или передающие кабели
- Жесткий старт
- Разряженная батарея АКБ
Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.
Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.
ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.
Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.
Диагностика электрического заземления
Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.
Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:
- При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
- Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.
Где находится масса ЭБУ
Масса ЭБУ обычно устроена так. Сам корпус блока управления двигателем прикручен к металлическому кронштейну, который, в свою очередь, прикручен к кузову автомобиля. Также из разъема ЭБУ выведен отдельный провод массы, который подключен к двигателю за болт крепления стартера
Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.
Эта статья является логическим продолжением прошлой статьи, где мы проверяли падение напряжения в цепи массы от двигателя к кузову. Советую ознакомиться сначала с ней, а затем продолжить воплощать в жизнь доработку, приведенную ниже в этой статье.
В общем, в прошлый раз мы обнаружили падение напряжения в цепи массы от двигателя к ЭБУ
И на этой странице мы решим эту проблему путём прокладки дополнительной массы от ЭБУ к двигателю и от генератора к кузову.
Массу от генератора рассмотрим в другой статье совсем скоро (дам тут ссылку), а на этой странице сосредоточимся на дополнительной массе ЭБУ.
Проверка заземления в автомобиле
Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
- Подсоедините черный провод вашего измерителя к клемме батареи (-), а красный провод вашего измерителя к месту соединения провода с кузовом.
- Попросите помощника провернуть двигатель на несколько секунд.
Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.
- Переместите красный провод вашего измерителя к клемме на конце вторичного заземляющего провода. Снимите показания падения напряжения.
Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.
- Переместите красный измерительный провод вашего измерителя на следующую клемму, и точку заземления. Снимите показания падения напряжения в каждой точке.
Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.
Поиск, проверка и замена оснований передачи при необходимости.
Веста
Потребуется
: провод (артикул AX632).
Порядок установки
- Снять короб воздушного фильтра и впускной (для удобства).
- Протянуть провод от АКБ к шпильке термостата (но лучше на шпильку на самом двигателе, см.выше).
Бортовой компьютер раньше показывал напряжение 14.0-14.1 В, теперь 14.1-14.3 В. Вздрагиваний при срабатывание вентилятора не замечаю.
На других моделях LADA аналогично.
Напомним, напряжение в бортсети автомобиля должно составлять 14.2-14.4 Вольта.
Проверка массы в авто
Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.
- Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
- Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.
При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.
Общие значения падения напряжения
Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
Читайте также:
